#57158
szabifotos
senior tag
Kernel
#57157
szabifotos
senior tag
válasz
Kernel
#57157
üzenetére
Egyértelmű, viszont így bírni fogja a nagyobb áramot.
Közben megtaláltam készen ami nekem kell: TPA4056 3A
De mivel ezen nincs protection, ha jól látom, kelleni fog melé egy ilyen.
Na így már működni fog a dolog, ha jól sejtem. Max még kapnak az IC-k egy-egy kis hűtőbordát a biztonság kedvéért.Köszi az infókat!
-
#57155
szabifotos
senior tag
Kernel
#57145
szabifotos
senior tag
válasz
Kernel
#57145
üzenetére
Szóval nem is bírna nagyobbat.. értem!
"A napelem feszültsége nem stabil..." De mivel 5V-os panelek ezért max 5V van rajtuk, annál csak kevesebb lehet ha kevésbé süt a nap,szóval a fesz.-szel nincs gond ha jól gondolom...Egyébként pont most nézem, hogy valami hibádzik a panellel mert behalt rajta a led... Akkor valószínű a nagy bemeneti áram tette tönkre?!
Csak simán kössem párhuzamba két panel bemenetét? A kimeneteket is párhuzamosítsam, vagy ezt hogy kell elképzelni a gyakorlatban?
-
Kommy
veterán
válasz
Kernel
#57134
üzenetére
- igen ott van 120V
- igen itt 60V van mint az összes többi belső ponto (2-3, 6-7)
- nagyon kis mértékben, leírás szeint 5%-ot lehet ott szabályozni.
- pontosan ez egy több éve tökéletesen működő generátor volt, majd nagyjából 1 hónapja nem használtuk és most ez fogadott. -
-
#57112
sketchifun
senior tag
Kernel
#57111
sketchifun
senior tag
válasz
Kernel
#57111
üzenetére
Ééértem.
Tehát ha párhuzamosan kötöm, akkor 12-3,3V esik az ellenálláson, 900mA áram mellett, ami miatt nagy a hőtermelés.
Ezesetben ha sorba kötöm, 12-9,9v esik az ellenálláson, az 2,1v. 900mA az áram, R=U/I, azaz 2,1/0,9 , 2,3 ohm az ellenállás értéke, és 1,89w a veszteség.
Jól számoltam?
Még annyi kérdés, hogy az megvan, hogy 2w ellenállás kell, de a 2,3-hoz melyik ellenállásérték van a legközelebb, ami szabványos, boltban kapható? -
darvinya
titán
válasz
Kernel
#57051
üzenetére
Az gondom, hogy Android-os box távirányítója irányítja Amiko box-ot.
Mivel SM66 IC-re nem kaptam válasz miként lehetne átírni(jobb távirányító), így arra jutottam másik box távirányítóját használnám.
De kellene kódjai amivel android remote.conf file-ba rakható.Lehet külön menteni melyik gomb melyik?
Vagy egyszerűen átforrasztható SM66 helyére ADAM 24P16G program vesztésnélkül?
-
#56923
krisztianAMG
senior tag
Kernel
#56919
krisztianAMG
senior tag
válasz
Kernel
#56919
üzenetére
Szerintem ti nem értitek, hogy én mit nem értek, de nem baj, jó irányba haladunk.
Még egy percre térjünk vissza ehhez az ábrához:
A táplálás, és a föld viszonya most már világos. Összefoglalom az egészet, és ha valamit rosszul értettem meg, akkor javítsatok ki:
Az invertáló bemenet eleve 0V-on áll. Ez fix. Ha nics potenciálkülönbség az invertáló és nem invertáló bemenetek közt, akkor a kimeneten 0V van. Ha a nem invertáló bemeneten elcsúszna ez a szint, akkor a kimeneti feszültség változna, de ez nem következhet be, mert a visszacsatolás húzza le a kimenet szintjére. Ezáltal a DC szintek állandóak, és az erősítendő (erősített) AC jel mindig középen lesz. És ha mondjuk építenék egy fejhallgató erősítőt, amit egy 9V-os eleből létrehozott szimmetrikus táppal táplálok, akkor muszáj egy leválasztó (szintillesztő?) kondenzátort használni, hogy a forrás GND-je és a VGND közti 4,5V-ot "kiiktassam"?
-
#56915
krisztianAMG
senior tag
Kernel
#56881
krisztianAMG
senior tag
válasz
Kernel
#56881
üzenetére
A tápfelezős virtuális föld világos, itt is így oldják meg:
De én erre gondoltam:
As we are not using the positive non-inverting input this is connected to a common ground or zero voltage terminal as shown below, but the effect of this closed loop feedback circuit results in the voltage potential at the inverting input being equal to that at the non-inverting input producing a Virtual Earth summing point because it will be at the same potential as the grounded reference input. In other words, the op-amp becomes a “differential amplifier”. (forrás)
Minden szót értek, de mégsem értem a miértet. Ha az invertáló bemenet azonos potenciálon van, mint a neminvertáló, akkor a virtuális föld=GND=0V?
-
ssid3956
tag
-
xxxjjjkkk
senior tag
válasz
Kernel
#56887
üzenetére

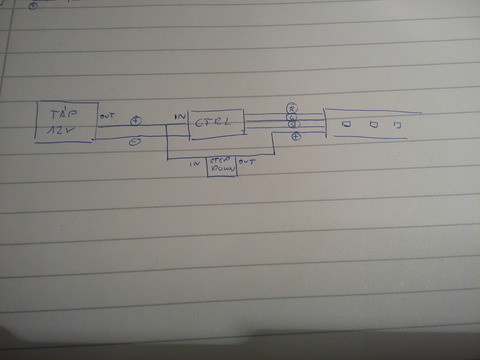

Az a baj, hogy a tetőn kéne megoldani, ahova csak a 12V megy fel, nem akarok 8 vezetéket felvinni, ahogy a 220at sem.
Én arra gondoltam(ha tudja), hogy pl 8 kor bekapcsol a táp időkapcsolója, vele egy szalag. És ahhoz képest x órára kapcsol fel, majd le, a 2., majd a 3. szalag is.
-
q1w21
csendes tag
válasz
Kernel
#56860
üzenetére
Megismételtem az előbbit úgy, hogy most nem volt összekötve az a két vezeték ami a kondihoz csatlakozna és így is elkezdett forogni a tengely. Ugyanúgy lassan forog és így is véletlenszerű irányba indul a tengely.
Ha egy üzemi kondit kell vennem akkor milyet? Milyen adatok szerint keressek?
Itt egy kép az adattábláról:
60-80μF 270V Ezeket az értékeket vegyem figyelembe az üzemi kondenzátor keresésnél? -
#56854
tordaitibi
veterán
Kernel
#56853
-
artiny
őstag
válasz
Kernel
#56843
üzenetére
talan jo lessz eza táp, az oldalon ahonnand rendeltem van egy kep a polaritasrol:
http://i.imgur.com/zYxSpTC.pngAmugy van multimerom, de azt hogy tudom kimerni
hogy milyen polaritasu ? A piros dugo belsejeben levo kis pocokre rakom az egyik mero ágat, a masikat pedig a dugo belsejeben levo falra? -
artiny
őstag
válasz
Kernel
#56838
üzenetére
Szerencsere talaltam egy tapot ami 12V DC es 2.0A ad le. Csak itt a polaritas miatt agodom,hogy szerinted hasznalhatom e.
a - fogja át a + -t
ugy mint a kepen :
http://s894.photobucket.com/user/xinyanwei15/media/Car_electronic/car_charger/40172.jpg.html -
artiny
őstag
válasz
Kernel
#56836
üzenetére
Koszonom a valaszokat!
Meg eddig nem volt leprobalva a kamera. Othona TV re kotve kiprobalhatom,hogy ha a TV VIDEO -be szurnam az egyik veget az RCA kabelnek. a masikat pedig a kameraba. ( így nem is kell +12V ? vagy hogy kitudjam probalni kene az a 12V)
-
artiny
őstag
válasz
Kernel
#56833
üzenetére
koszonom a valaszt.
Szoval ha R be rakom majd a sebességváltot nem fog automatikussan bekapcsolni a kamera, hanem bele kell mennem majd a menuben a dvd lejatszon, es ott ramenni a kamerara? Ezeket a kiallo vezetekeket pedig nem kotom sehova sem, csak az RCA (aux,sárga kabelt) beduom az R.C IN be a DVD hatuljanNezegettem youtube-n videokat, egy helyen lattam valamit errol beszelni,csak nem nagyon fogtam fel
1:30 nal kezdodik az a rész -
CPT.Pirk
Jómunkásember
-
-
erikke17
őstag
válasz
Kernel
#56771
üzenetére
Most már totál halott meg se hidegen se melegen csak nagy ütésre indult be néha erősítő tájékán.
Nem én szerelem egyik ismerős csak alkatrészt próbálok beszerezni
Átforasztotta nagyító alatt megvizsgálta 99% hogy relé 14 év alatt elfáradt
Kimért meg nézett mindent saját elektronika szervize volt szóval érti a dolgát és mai napig is szerel otthon
mezis - nem vagyok most otthon de 24V relé van benne, doksi alján típus szerint ott van melyik mi hogyan.
ME-7C 024 2H ez volt. De holnap (ma éjjel) teszek fel róla képet.
Előre is köszönöm mindkettőtöknek.
-
artiny
őstag
válasz
Kernel
#56748
üzenetére
Koszonom a választ.
akkor igy mar jo lessz?
[link]A 2P kondenzator is jo lessz erre a célra?
Ilyen csomagot rendeltem: aliexpress
aliexpress elektrolitA leirasban 0.01microF -n
-
xxxjjjkkk
senior tag
válasz
Kernel
#56682
üzenetére
csak vauvau, de nekem úgy tanították, hogy akku kivételnél először a negatívot vesszük le, amikor berakjuk akkor meg először a + t, itt meg pont fordítva?
ezt tanultam a 3 hetes nyári gyakorlaton, ne már, hogy ezt is rosszul tudom
az a 3 hét nagyobb időpazarlás volt, mint szakközép helyett gimnáziumba menni -
kmisi99
addikt
válasz
Kernel
#56672
üzenetére
Köszi, most már átkötöttem, szóval középső láb középen stb. A feszültség állítás hibátlan. Viszont az Amper állítás agyvérzést okoz nekem. Bekötöttem azt is megnéztem, jujj de jó működik, összeraktam, szar 10A azaz kiakadt maximumra. Jó szétszedem megcserélem a két szélső vezetéket. Most meg folyton 0A. Jó visszakötöm úgy ahogy elsőre elvileg hiábsan kötöttem be. Letesztelem tök jó. Összerakom, újabb próba 10A. Jó akkor ismét bekötöm pontosan úgy ahogy a feszültség potméter van kötve. Tesztelésnél tök jó állítja az áram erősséget. Összerakom, ismét 10A. Végtől-végig tekerem a potit meg se rezzen.
Ez mi a fene lehet? Nem hinném, hogy kontakt hiba minden esetben, és multival is kisípoltam.
-
kmisi99
addikt
válasz
Kernel
#56670
üzenetére
Heló! Én is ezt gondolnám, hogy a középső adja magát, a sima potméteren is úgy van. De mivel nem igazán értettem hozzá fogtam egy multit és elkezdtem vizsgálni. Az eredeti kis csavarhúzós potit kiforrasztottam és néztem melyik láb hogy viselkedik ha állítom. Ott ugye a középső volt a fix és a két szélsőhöz érintve a multi tüskéjét nőtt/csökkent az ellenállás, ahogy azt kell.
De ezen a potin a leghátsó aranyozott volt az aminél ugyan úgy viselkedett mint a hagyományosnál. Azaz a multi egyik tűje a hátsóhoz a másikat meg próbálgatva az első kettőn és így viselkedett úgy ahogy a hagyományos viselkedik.
Ezért így kötöttem be, hogy a hátsó aranyozott lett a középső. Működött is tök faszán, bár furcsálltam, hogy precíziós potméter mégis ~5-6 századot ugrott egy tekerésnél akár mennyire finoman próbáltam. De teljesen jó volt, egy 5 percig szórakoztam vele, Ampert is állítgattam minden teljesen jó volt.
Lekapcsoltam az egészet, majd összecsavaroztam utána gondoltam készen is kipróbálom, és bumm beszart megint. Ugye múltkor az lm358 ment zárlatra azt cseréltem most. Most is kicsit hasonló a jelenség. Ha áramot kap beáll max feszültségre, ha rövidre zárom akkor meg max amperre áll be holott minimumon van a poti. Multi nem sípolta ki az lm358 +/- lábát hogy zárlatos lenne.
Ami még érdekes, hogy ha be van forrasztva az új poti akkor nem igazán értelmes ellenállás értékeket mérek rajta, inkább össze vissza ugrál, holott a mellette lévő másik ugyan ilyen poti ami az ampert szabályozza, ott hibátlan az ellenállás érték. Ha kiforrasztom a feszültséges potit az is újra jó értékeket mutat.
-
tvamos
nagyúr
válasz
Kernel
#56633
üzenetére
Először LM25011 developer kot-tel próbáltam, azzal tökéletesen ment. (USB-ről - 12V) Próbáltam ebay-es LM2596, meg MP2307 modullal több +12V-ból -12V tápot csináltam. (Nem pont ide vág, de topológiáját tekintve ugyan ilyen negatív kimenetű buck-boost konvertert készítettem VIPER16-tal, 150-350V-ból -5V.)
Nem tudom, neked miért nem megy. :/ Sajnálom. -
Styx43
csendes tag
válasz
Kernel
#56649
üzenetére
Próbáltam kontakt tisztítóval..
Ez egy logitech g25 váltónak a potmétere.
A probléma a következő: 2-4-6-R -t kapcsol 1-2-5 -öt nem.
A működése: a váltókar alján van 2 ilyen poti, egyik az x másik az y tengely.(egyik akkor forog ha jobbra-balra mozog a kar, másik ha előre hátra)
A két potméter típusa azonos. Ha felcserélem a kettőt ugyan úgy csak a 2-4-6-R -t kapcsolja.
Megfordult a fejemben h nem a poti hibája, de ha nem akkor nincs ötletem=/
Pár kép:https://www.lfs.net/attachment/50780
http://i344.photobucket.com/albums/p357/PantsCat69/P7260063Small.jpg
-
Sokimm
senior tag
válasz
Kernel
#56590
üzenetére
Innen az ötlet...
Tápegységnek egy hálózatól üzemelő, DC 24V-os, 24A-os tápot gondoltam. (minőségi darab, stabil kimenettel)
(elnézést a megkésett válaszért, kicsit el voltam havazva tegnap)Ha azt mondod, nem kell félnem egy ilyen kínai CC CV cucctól, akkor rendelek párat, köszönöm!
-
tvamos
nagyúr
válasz
Kernel
#56627
üzenetére
Nem kell semmit átalakítani. Több buck konverteren kipróbáltam, és simán működik. A CC mód nem olyan pontos, de amúgy gond nélkül megy minden.
Az áramkor + kimenete lesz a közös pont, azaz a betáplálás - pontja, és a terhelés + pontja, az áramkör - pontja lesz a terhelés - pontja. Ennyi.
Van több, Texas, meg Onsemi app note is róla.
Jó móka volt, amikor először kipróbáltam. (Talán Cuk konvertert csinálni volt vidámabb...
Tradicionális negatív kimenetű buck-boostot fősuli óta nem csináltam. Az nem olyan vidám.) -
Barret001
addikt
válasz
Kernel
#56623
üzenetére
Csak úgy jött a méretek miatt...Ennyivel azért nem jobb a líthiumos.
De azt Te is elismered,hogy a 18650 cella elméleti max kapacitása 3000mA körül van.
Az átlagos pedig ennek a fele...Össze lehet adni a cellák kapacitását,mert párhuzamosan vannak kötve.
Elég a youtube-on beírni a típust...Szét sem kell szedni -
mh197
őstag
válasz
Kernel
#56608
üzenetére
Igazából már így vettem az autót. Benne volt, alig találtam meg, az volt az első szívás..
Nem érdekelne amúgy, mert kb. 2-3 ezer Ft az ebay-es egység, és valószínűleg már jobb is, mint ez a 2002-es őskövület.., de.. a gond az, hogy a lökhárítóba beépített szenzorokat nagy valószínűséggel csak a lökös levételével tudnám cserélni. Aztán ott a másik gond, hogy az új szenzorok passzolnának-e pontosan majd a furatba, ami ugye már adott.. Szóval emiatt akarom életre kelteni ezt az egységet.Opció lehetne, hogy az új vezérlőt rákötöm a meglévő szenzorokra, de egyrészt a csati is más már minden. Ezen még RCA van. Ez csak a kisebb gond, mert ezt átforrasztom, és kész. A kérdés, hogy egyáltalán milyen szenzorok vannak ebben.. Milyen vezérlővel működnének.. Sajnos ehhez az "LS-400" típusjelzéshez semmit sem találtam neten. Még egy nyamvadt kapcsolási rajzot sem. Kínoman már magam kezdtem el lerajzolni.
Most ott tartok, hogy vagy az említett 78L05 szivat, vagy nem az ad ilyen trükkös hibát, esetleg valamelyik kondi száraz már. Rendeltem mindegyikből pótot, és ki lesz cserélve. Ha lesz időm rámérek majd a 78L05 kimenetére, de mivel a led gyorsan villog, felteszem valami azon a részen hibázik, vagy esetleg valami trükkös zárlat a vezérlőben... Abból sajnos csak 3 ezresért találtam pótalkatrészt, ha az adta meg magát...
Tudom hogy így neten keresztül szinte lehetetlen javítani, de gondoltam felteszem a kérdést, hátha valaki foglalkozott már ilyen parkoló radaros kütyükkel, és tudja, hogy mik szoktak benne leggyakrabban tönkremenni. Ha meg nem, akkor jön a legózás vele, hogy vajon mi lehet az ami hibás..
Szenzor típusra esteleg lehet valamiből következtetni a nyák lapról/alkatrészekből? Vagy az is felejtős..
-
-
ZTE_luky
aktív tag
válasz
Kernel
#56581
üzenetére
gondoltam h a 200W nem 12V vonatkozik, viszont ez a kis modul így is erősebb lenne a másiknál, és a kisebb rendszert mindenképp elvinné. mert a szalag úgy néz ki h az egész körbefut egykábelcsatornál és csak egyes szakaszokat szeretnék lekeverni
szerintem 5A elég lenne nekem.
Igen, sajnos ezzel már szembetaláltam magam, viszont nem tudm hogy küszöböljem ki ezt a problémát, legegyszerűbben szeintem még mindig így tudom egy egy szakasz fényerejét lejjebb venni a többinél.
-
ZTE_luky
aktív tag
válasz
Kernel
#56579
üzenetére
akkor egyértelmű a végeredmény, kicsit átgondoltam az egészet. kisebb ág fog leszabályozódni, de amúgy ez örök problémám megállapítani a rendszert teljesítményét, mert elileg méterenként 1A lenne, viszont eleve legroszabb esetben 70-80%-on fut szerintem, és alapból nem használom túl, szerintem az egész rendszer olyan 100W körül kóstál átlagban, de meg merem kockáztatni h még annyit se. Csak 4 méterre fogom rákötni ezt a kis kütyüt, azt szerintem elviszi. Ha esetleg tú lsokat kötnék rá mi történne?
mennyivel jobbak a tekerős változatok ,te melyiket javaslod?
Mondju kazóta találtam egy ilyet, ami gond nélkül az egészet elvinné probléma nélkül ,csak szerintem teljesen felesleges lenne.
lehet ezt fogom venni, már csak a házzal van gondom, mindneképp kéne neki valami kis tartó ami minimális szinten védi, csak reménykedek benne h tudok hozzá venni valamit és nem kell csinálnom neki egyedit
-
robohw
aktív tag
válasz
Kernel
#56502
üzenetére
"Simán csak "biztos, ami biztos" alapon, mivel akadtak már emiatt tűzesetek."
Erről beszélek.
"úgy lettek tervezve, hogy összteljesítményben 230V 16A-es teljesítményű áramkörről üzemeltethetőek legyenek, így ezeket fix bekötéssel vagy dugaszolóaljzaton keresztül is üzemeltethetjük. "
"vagy indukciós kialakításúak, úgy lettek tervezve, hogy összteljesítményben biztosan meghaladják a 230V 16A-es teljesítményű áramköri igényt, így azokat CSAK FIX elektromos bekötéssel üzemeltethetjük."
Természetesen ez nem jelenti azt, hogy a kisebb teljesítményű készülékeket tilos lenne fixen bekötni.
Az viszont tény, hogy az ad hoc beüzemelt készülék esetén vagy lesz baj, vagy nem, míg a fix bekötésűnél biztos, hogy nem lesz baj. -
#56473
King Unique
titán
Kernel
#56469
King Unique
titán
válasz
Kernel
#56469
üzenetére
Tehát akkor a fenti példákban pozitív polaritás van, ha jól gondolom. Vagyis egy ilyen külső tápegység a megfelelő méretű DC dugóval jó lesz az említett külső házhoz?
Amúgy, ha ok a dolog, akkor az a típus gondolom megfelelő lenne, amit a Delock is ajánl. Ezek a noname változatok max. másodlagos opciók lennének csak.
-
#56444
szabifotos
senior tag
Kernel
#56443
szabifotos
senior tag
válasz
Kernel
#56443
üzenetére
Ismét kiderült, hogy amatőr vagyok. Az nem tetszett neki, hogy én szépen sorban egyesével dugdostam rá a cellákat. Méricskélés közben észhez tért, és most már megy rendesen csak egyszerre kell rá csatlakoztatni az összes pint.
Egyébként az enyémen sem látszik az IC típusa. -
-
-
#56360
szabifotos
senior tag
Kernel
#56209
szabifotos
senior tag
Tradicionális negatív kimenetű buck-boostot fősuli óta nem csináltam. Az nem olyan vidám.)
