Teasüti
nagyúr
Szuper tanács!
Egy perc alatt meglett a zárlat.
[kép]
A thermal pad és pozitív pólus összezár. Ez volt konkrétan az első próbálkozásom az smd ledek forrasztásával. Azt hittem a chip alján lévő pad nem is lett beforrasztva, hisz az alulról melegítés nem jött be.Én meg tervezési hibát kerestem egész este...
Mondjuk fogalmam sincs hogy fogom ezeket szakszerűen felrakni. A két pólus gyerekjáték, de az alján lévő hőleadófelület... Na azzal nem tudok mit kezdeni.
Erre vmi ötlet? Tvamos linkelt egy videót, ahol egy ilyen csipet alulról melegítettek és ott a pákán lévő ón felszivárgott a via-n keresztül. Na meg a videóban a chip magától beállt a pad közepére (nem tudom hogy), nálam meg elvándorol a led chip a pasztán. Így ezt a módszert feladtam. -
Kernel
nagyúr
Gyakorlatilag mindegy, mert amikor kapacitást mérünk, folyamatos terhelés mellett, 3 V alatt rohamosan letörik a feszültség. Figyeltem már műszerrel is, ilyenkor a 2,7 --> 2,5 V-ot sem sok idő választja el egymástól.

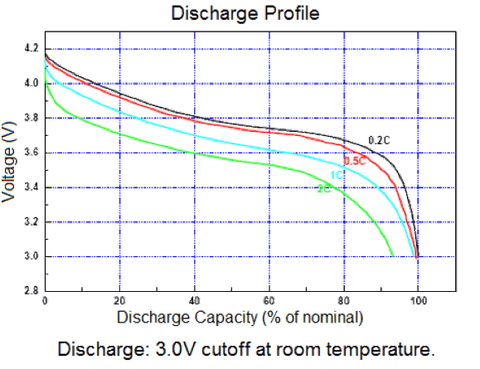

2,5 V-nál lekapcsol a cellavédelem, utána pedig visszakúszik 3 V fölé. Ez így működik a laptopakkuban is, meg a többi védelemnél.
Tehát az akku ettől még nincs lemerítve sem 2,5 V-ra, sem 2,7 V-ra. Károsodás, túlmerülés szempontjából viszont a terheletlen feszültség számít. Meg persze terhelés közben sem szabad 2,5 V alá menni, ezt megakadályozza a védelem.
Ez nem ugyanaz, mint amikor az akku önmagában állva lemerül 2,5 V alá, ami már káros lehet. Vagy eleve átvezet és azért megy le, annak már régen rossz.
Meg amikor régebben csináltam egy komparátoros kisütőt, Ni-Cd / Ni-MH akkuhoz. Relével kapcsoltam rá egy ellenállást, ami 0,9 V-nál leválasztotta.
Ahogy lekapcsolt, a feszültség visszaemelkedett, ezért ismét rákapcsolt. Először csak rövid kattanásokra vette le a terhelést, majd egyre hosszabb ideig. Végül már csak egyre rövidebb időre tudott rákapcsolni, mert rögtön leesett a feszültség. Így tovább, míg minden maradék töltést "kiszipolyozott" belőle. Anélkül, hogy 0,9 V alá esett volna.
Ezt nevezik lemerítésnek, amikor már elfogy belőle minden energia, épp csak az a kémiai feszültség marad, ami a cellát épségben tartja.
Az nem lemerítés, amikor 2,5 V-nál lekapcsolják és visszamászik 3 V-ra. Ilyenkor még marad benne töltés, de az legfeljebb kis árammal hasznosítható. Nagy árammal nem kivehető.
-
-
Kernel
nagyúr

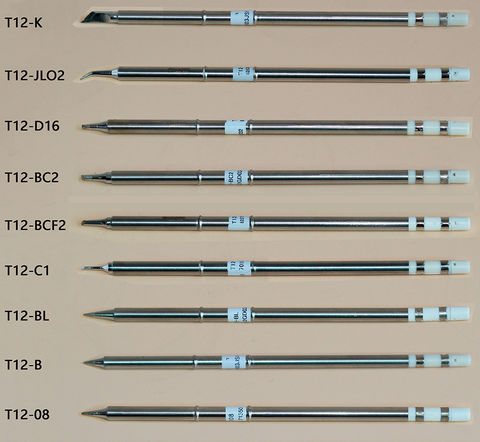

Amelyik oldalt preferálod, T12 solder tip néven lehet találni, ezres körül. Cserébe sokkal stabilabb a hőfokszabályzás és jobb a teljesítményleadás, mert nincs légrés a betét és a hegy között.
Ahogy hozzáér a tárgyhoz, a lehűlő hegy hamarabb visszahat a betétre és érzékeli az elektronika, hogy rá kell fűteni.
-
Teasüti
nagyúr
Egy Atmega 328p-ről van szó, nem találtam erre vonatkozó infót, hogy a GPIO portok input módban mennyit vesznek fel. Nagyvonalakban csak arról olvasni, hogy tisztán feszültség vezérelt a bemenet.
Ugyanakkor a hasonló példákban rendre 3-4 mA áramra méreteznek.MÁS
Kérhetnék némi útmutatást, hogy led előtét ellenállást méretezni miként lehet a kívánt fényerőre? Mondjuk van 2-2,2V-os és 150 mA-es ledből 5 db sorba fűzve. A meghajtó által biztosított és a félvezetőkön eső feszültségek összege úgy 11V lesz, 150 mA árammal előtét ellenállás nélkül. Ekkor ugye a max fényerőt kapom.
De miként lehet ezt visszaskálázni fokozatosan? Kellene egy-két kisebb fokozat a maximum mellé.
Ekkor gondolom jöhet egy második ág egy ellenállással. Vagy máshogy szokás megoldani? A led driver áramát buzerálják?
Előbbi esetben milyen összefüggés van az ellenállás és a fényerő között?Köszönöm!
-
Lompos48
nagyúr
Kérdés, hogy a bemenet csak feszültség szempontjából tartja be a TTL normákat, vagy áramban is. Ha utóbbi IS érvényes, akkor a bemeneten nem lehet az osztó ellenállása nagyobb kb. 270 ohmnál a test felé, mert logikai "0" szintnél kifelé "tol" max. 1.6mA-t, ami nagyobb ellenállás esetén meghamisítja az érkező szintet. "1" állásban nincs gond, mert ott "nyel" max. 40uA-t.
-
#60193
tordaitibi
veterán
PHM
#60191
Másik inverter modult választottam Ebayról, erre 20kHz kimeneti frekvenciát ír a kis kínai.
Valamint levettem mindent sallangot ami nem szükséges a szekunder körbe, így 250-300V mellett 50-60W körül lesz, azaz 200mA max. Elég lenne 400V 1A dióda is.
Erre már csak találok valamit. -
Teasüti
nagyúr
Az osztó közepe menne a TTL bemenetre. Mire kell a dióda? Ez új.
(szerk: így érted?)
Nincs 5V-om, ezért kell a fesz. osztó.
Stabilizált 12V és GND van, meg 5V-s bemenet.
De ugyanezen az elven szeretnék majd feszültséget is mérni 0-5V analóg bemenettel. -
#59939
tordaitibi
veterán
PHM
#59935
Ennyire kis teljesítménynél egy próbát megér a trafó primer oldalát szabályozni, rajongani nem fog érte...
Különösen a kis tartományban.Én a szekunder graetz-puffer-pwm mellett maradnék, az korrektebb 100x.
Ilyen picurkába még egy analóg is elmegy, egy tranzisztor-poti páros, ennél nemigen van egyszerűbb. -
Kernel
nagyúr
Nagyobb feszültségen a diac használatos a triac kapuvezérlésére, ami viszont 30 V körüli letörési feszültsége miatt, kisebb feszültségre már nem jó. Ilyenkor másképp szokták megoldani:
Bővebben: http://www.eleccircuit.com/ac-lights-dimmer-circuit/
-
Kernel
nagyúr
Viszont a kapcsoló üzemű tápokban előszeretettel alkalmazzák a primer oldalon.
Ez a klasszikus, 115/230 átkapcsolós tápok öröksége, noha lehet vele találkozni még ott is, ahol nincs is kapcsoló. Ennek lehet különböző gyártási, célszerűségi oka, mert egyébként nem látni értelmét.
Sok TV-tápegységben is, amelyik pont ugyanilyen, ellenütemű kapcsolótranzisztoros felépítésű, meg tudják oldani szimpla pufferrel (amit mellesleg az aktív-PFC tölt 450 V-ra). 500 W-os plazmatápoknak is megfelel, ennyi erővel egy PC-nek is.
Csak annyi, hogy a kulcsfontosságú C5 DC-leválasztó kondit (amin tulajdonképpen az egész teljesítmény átfolyik a trafó felé, kapcsolófrekvencán) az osztáspont helyett a + betápra kötik olyankor:
Tehát akárhogy néztem már én is, egyszerűen nem látom értelmét a soros pufferes megoldásnak abban az esetben, amikor a 115/230 V mechanikus kapcsoló eleve hiányzik.
Más kérdés, hogy aktív-PFC mellett az átkapcsoló amúgy is értelmét veszti, mivel automatikusan kiszélesedik a táptartomány, mechanikus átkapcsolás nélkül.
-
Reno7
senior tag
"Ettől függetlenül nem is a piaci akkuk a legveszélyesebbek..." Egyetértek, kb. 1 hónapja írtam hogy majdnem felgyújtotta a házat egy ilyen töltő, hordóalakúvá vált egy téglalap LiPo akku
.BTW megjött a TP4056 lapka is, amit ennek apropóján ajánlottatok a topikban, egyet ugyan kinyírtam, de a második eddig szépen működik.
-
-
Moretimer
aktív tag
Egy külföldi oldalon valaki túltöltött egy ilyen kínai akksit. Robbanáskor a "repeszek" meggyűrték a lemez küszöböt és betörték a dupla ablakokat.
Lehet nem ártana bele egy védelem, már ha erre gondolsz. Igazából minden megoldás érdekel, mert van egy lámpám, amit nem tudok használni.
Van valami ötleted? -
Dinter
addikt
Az eredeti kábel már nincs meg, mivel az rossz volt. Van a rendelt kábel, illetve a kínai kábele. A kínai megy a kínai kábellel illetve a rendelttel is, míg az eredeti nem megy se a rendelt se a kínai kábellel. Mivel kettőt rendeltem, megpróbálom majd még a másikkal is, ha azzal nem megy szinte biztos hogy az alaplapnak annyi. Olyan embert nemhiszem hogy egyhamar találok a közelemben aki ért hozzá. Eszközöm sincs kimérni sajnos.
-
Dinter
addikt
Azt be tudnád jelölni hol látszik úgy?
Illetve ami érdekes, ezt a cserekábelt vettem: [link]
Hogyha kicserélem a végén lévő USB adaptert az eredeti, USB adapterrel, akkor egyik sem működik, csak a sajátjával. Felmerült bennem a gyanú, hogy ezt lehet, hogy csak töltésre lehet használni?
-
xxxjjjkkk
senior tag
-
Lompos48
nagyúr
Dióda nélkül is lehet. Haver napokig harcolt egy szivattyú motormeghajtásával, ahol a segédtekercs kondenzárorával ideiglenesen egy másik kondit is rákötnek, majd leválasztanak (relével). Szépen sültek be sorozatban. A leválasztott kondin még 600+ Voltot is mért. Ellenállás+kondenzátorral az érintkezőn megoldódott. Értékeket nincs értelme írnom, mert terhelés induktivitásától függ.
-
Kernel
nagyúr
Azért ragad össze, mert általában a kompakt fénycsövekből is (mint a LED-lámpákból is) kispórolják a pár ohmos áramkorlátozó ellenállást, emiatt a Graetz-híd utáni puffer rövidzárat képez a bekapcsolás pillanatában (ponthegesztő).
Szétszedhető LED-lámpáimnál ezt a hiányosságot pótoltam, hogy a mozgásérzékelők reléjét se vágja tönkre, illetve a lámpa említett alkatrészeinek sem olyan jó ez.
Viszont LED-nél nem sok az áram, bátrabban lehet betenni néhányszor 10 ohmot is, nem sok esik rajta, a szikrát pedig teljesen megszünteti.
-
rostiron
őstag
200 Ohm ra állítva a műszert nem mutat, 2Kohm ra kapcsolva 1.373 mutat.
Az az érdekes hogy így simán tudom mérni, tehát a műszer tűskéi érintkeznek rendesen. De ha feszültséget mérek rajta össze-vissza mutat. Most már kezdem azt hinni hogy mégse kap rendes feszt.
Szerk.:Megint mértem és szinte mindig 0 voltot mérek a 2-5 lábon.
-
fireproof
őstag
Fogalmam sincs ezekről... faterom vett valami olcsó kínai állítható töltőt és ezzel akarja tölteni mert sajnál 7-8 ft-ot a gyári töltőjére... De gyanítom vagy rossz vége lesz vagy az aksi hal be ha ezzel akarja tölteni...
Viszont EZ A TÖLTŐ elvileg jó lenne hozzá nem? Bár a csavarhúzó cikkszáma nincs a listában... ( 0 603 985 020)
-
moha21
veterán
Várjál én most nem ezt írtam?
Te az írod deltába vesz fel nagyobb áramot / én is ezt írtam csak delta helyett háromszöget írtam /. Csillagra meg csillagot írtam én is, a 4 A kisebb, mint a 8 A. Kerekitett érték.
(#56390) Kernel : : Igen nyilvan van egy hatásfoka is a motornak.
-
Sokimm
senior tag
Ahaa! Értem! Köszi!
Szerencsére a mikrokontroller 5V-os kimenete az én példámban "konstans". (nem?)
Tehát az a bizonyos W szélesség a fontos, (meg ugye 2V felett IGAZ az ÉS kapu), csak nem tudom, hogy milyen görbét (szögletes?) jelet ad ki magából a mikrokontroller. Mert ha lassú felfutású él (szégyen lenne), akkor a 2V hamarabb létrejöhet, mint a "logikai 5V magas", amiből lehetnek időzítésbeli problémák.Erre utaltál Lompos?
-
Sokimm
senior tag
Miből következik (bocsánat, nem látom még át), hogy
"Ha az engedélyező láb feszültsége magas, van a kimeneten PWM jel..."?A PWM külön szabályozható (külön lábon jön ki...) (és hol van az a pont, amikor logikai 1-nek veszi az ÉS kapu a pwm jelet? Az adatlapja szerint 2V-tól HIGH 0.8 alatt meg LOW. )
Mért nem sima digitális lábbal vezérli az ÉS kaput, PWM jel helyett?
Magában azt nem értem, hogy a PWM az lehet HIGH (medium) LOW, meg akármi más is. (értsd jól)
Mikor értelmezi az ÉS kapu, hogy az a PWM jel HIGH?
Ez alapján hogyan jön létre a fordulatszámszabályzás? 3 logikai kapu nyitásának idejétől függ, amit nem befolyásol sehogy (2V a küszöb szám) a PWM jel. Ennyi erővel lehetne sima digitális lábbal is vezérelni azt az ÉS bemenetet nem?Elnézést, valamit nagyon nem látok még át. :\
-
Kernel
nagyúr
Igen, az LM317-nél pont fordítva kell értelmezni ezt a részét, mint a szokásos visszacsatolt tápoknál. Csak talán a másik tápban gondolkodtam még ott is, azért írtam el.
Viszont 1,25 V semmi, 240 Ω esetén U2 /R = 0,0065 W mindössze.
Ettől nem tud kinyíródni egy kis 0,125 W-os ellenállás sem, illetve megégni. A legkisebb SMD ellenállás is 0,05 W, ha jól látom (1/20).
-
Sokimm
senior tag
Újabb problémába ütköztem, amihez szeretnék egy kis segítséget kérni.
Volt egy epson nyomtató, amiből kikapva a beépített tápot, 3 lábat találtam ami rá megy az "alaplapjára", és nem tudom mi a 3. láb funkciója.A plusz, gnd megvan, mivel a nyákon a kondenzátor lábai segítenek az eligazodásban, de a 3 lábat nem tudom értelmezni. Mivel nem külső táp, gondolom valami signal lesz, hogy akkor kapcsoljon be, ha beröffentjük a nyomtatót. De milyen jelet küldjek neki? Ki lehet ezt mérni? (lassan tolom fel a labortáp értékét a 3. láb és a föld között, majd egyszer csak bekapcsol? Bármilyen útbaigazítást megköszönök.
A képeket remélem elegendőnek találjátok (nem látszik az egész nyák, de remélem ennyiből is kitaláljátok mi lehet a 3 láb szerepe). Ha kell, fotózok egy teli nyákot!A táp típusa:
PPJE254EA
Input 220-240V ~ 50/60Hz 0,4A
Output: 42V = 0,3AA képeken jelöltem a plusz minusz-t, és a 3. ?-es lábat.
Az első két kép a táp maga, a második két kép az alaplap, amibe csatlakozik (hátha az támpontot adhat nektek)Köszönöm a segítségeteket előre is.
-
Nemrég volt róla szó, képekkel is illusztrálva a ''védelem'', gyakorlatom nem sok van, azért keresem azokat a megoldásokat, ami minél kevesebb kritikus munkával megvalósítható.
Az említett 4S elektronika lenne felelős a töltés, és üzem közbeni cellavédelemért, a kicsit feljebb linkelt töltőmodul a töltőáramért. Másra elvileg nincs szükség.
-
kmisi99
addikt
Általában mindegyik 4.10 re esik vissza, onnantól századokat esik, de azt hetek hónapok alatt.
-----
Felmerült egy új problémám, van filléres töltés vezérlőm, valahogy sikerült zárlatosítani, akkor vettem észre mikor egy tanál kondi már leégett róla, illetve a forrasztások is már elmásztak a helyükről a hőtől. Az ujjam meg is égett mikor lehúztam az usb kábelről.A bat + bat - közti tantál kondi, vajon milyen lehet? Egy sima elko val helyettesíteném. (tudom filléres tétel és kukázzam, de nincs most jobb dolgom.
[link] -
yohnsee
tag
Köszönöm neked és Kernel-nek is a választ.
Nagyjából körvonalaztam a felhasználást, egy áramváltó kimenetét rövidre zárom egy ellenállással, majd ezt küldöm rá a műveleti erősítő bemenetére. A műveleti erősítő kimenetét egy AVR-er kiértékelem, majd a terhelés függvényében kapcsolok ki-be egy relét. Megjegyzem, hardveresen biztosan egyszerűbb volna, ha az áramváltó feszültségét egyből az AVR dolgozná fel, de sajnos szoftveres oldalon még nem állok olyan szinten.
Amit írtam korábban (TL082 kettős táppal) az a felállás nagyon jól működik, de szeretnék spórolni az alkatrészeken és kiváltani szimpla tápos megoldással.
Erőt veszek magamon és visszarajzolom a kapcsolást, és később kérni fogok még egy kis segítséget ez ügyben. -
Kommy
veterán
Köszönöm a válszt, mondjuk az új izzók nem világítanak annyira mint ami előtte bent volt így gondolom most jó lesz.
A ledes izzóval az a gond, hogy nem szabályos tudomásom szerint, mivel csak olyan lehet az autóban minek van engedélye és amivel kijött az autó, tehtát ha izzószálassal jött ki akkor csak az lehet benne ledes nem. Sajnos ezért műszakin például meg is buktathatják. -
degec
senior tag
nem sajna nem..de küldenek ki kazánprofesszort, csak elektronikait. buderusék mert ezt és hasonlót már jelzett más is ennél a kazán és fejegység termosztát kombónál..úgyhogy nem vagyok droid valós nagyon apró hiba ez..remélem orvosolják.. ha sikerül bármi is leírom !! kössz a helpet mindenkinek !!!
-
-
Egyenármú szempontból a kapacitás szakadás, tehát ott nem lehet 6V DC, még ha az IC kimenetén meg is jelenik. + A szimulátor szerint 9,3V AC jelenik meg rajt.
Gondolom a bemenő ellenállás, és a visszacsatolás közti arányt nem módosíthatom a végtelenségig. Pl. ha bemenetre futó ellenállást megfelezem(110k), már 10x-es az erősítés. Hol a határ? Az IC tápfeszültsége?
+ mi a difi a műveleti erősítők között? pl lm358 látszólag ugyanaz mint egy tl072.
-
#53270
gyenesmartin
őstag
PHM
#53269
gyenesmartin
őstag
Azt nem tudom milyen fajta. De a környéken ez az 1 elektronikai bolt van. Az emberek azért járnak le, hogyha valami tönkrement a készülékükbe azt gyorsan megvegyék. Még ha ilyen áron is van.
Ez még régebben volt. Tranzisztorokat egész jó áron lehetett kapni ott. Nem tudom nyitva van-e még. -
kmisi99
addikt
Köszönöm, hogy szóltam, lehet megint átéltem volna egy pukkanást.
Illetve köszönöm mindenkinek aki segített, szar lett volna heteket várni, hogy Kínából megjöjjön az új vezérlő, így meg egy forintomba nem került.
És ma estére teljesen elkészült ez a gányolt tákolt autó.
Itt egy kis videó róla, a kanyarodási rendszere igazi kuriózum lett. [link] -
darvinya
titán
Nem tudom kezdőnek miért kell annyira hőfok szab., ráadásul nincs is olyan sok amihez kellene, mind1.
Ehhez mindenhol kapható ∅4mm-es hegy.Nemrég pont ilyen Fahrenheit izével fürödtem be, mert bűzlött/füstölt.
Rámondva, hogy ez ilyen, na ne.
SMA-nál nincs ilyen.Fahrenheit-et minden sarki hiperbe kapható.
-
matta2003
tag
Köszönöm a válaszokat!
És mit lehet tenni a megbízhatóság növelése érdekében?
Mi a rosszabbik eset?
Ha a falicsatlakozó és az adapter közé raknék egy ilyen kapcsolót, akkor kikapcsolt állapotban nem lenne minimális fogyasztás sem, ugye?
Jelenleg egy 1100mA-es és egy 2150mA-es telefon akku lenne a célközönség.
Egy ilyenen rendszeren rajta lehetne-e hagyni egész éjszakára a telefont, 100%-ra feltöltés után, nem okozna gondot az akksinak (esetleg a lakásnak egy tűzzel)? -
csubuka
addikt
-
#52136
SchumiBácsi
őstag
PHM
#52126
Hali! Az nem baj ha "kicsit" csal...
A 2A ott volt mérve oly módon ahol a képen látszik. Ez ha egy akkura vetítem akkor mennyi? Mert igazából az érdekelne. Lámpás fórumban azt írják illetve becsülik hogy ez a mért lámpa 2ampert vesz akkunként ha 8db van benne. A mérőhelyen 4akkuval volt 2amper, 8akkuval 1amper szóval akkor 2es szorzó van? A barna szigetelőanyag a mérés jellege miatt.
A kérdőjeles rész nehezen megoldható mérés lenne, de az már a tényleges teljesítményfelvétele volna a lámpának gondolom.
