Általánosságban a napenergiáról (alapinformációk)
Kezdjük Ádámtól, Évától! Napenergiát nagyon sok mindenre lehet hasznosítani, nagyon sokféleképpen, de ezek közül a legelterjedtebb a napelem és a napkollektor.
Napelemmel villamos energiát lehet előállítani, napkollektorral hőenergiát állítunk elő, amivel vizet vagy levegőt lehet melegíteni, amit a használati meleg víz melegítésére, vagy épp fűtésrásegítésre lehet használni. Utóbbi előnye, hogy rendkívül magas hatásfokkal (<95%) tudja a beeső napsugárzást hasznosítani, hátránya, hogy akkor adja a legnagyobb meleget, amikor süt a nap – jellemzően amikor nincs rá szükségünk (nyáron)! Mosodáknak, autómosóknak (ahol sok hőenergiára van szükség nyáron is) ideális befektetés! Háztartásoknak már több problémát hordoz, mint előnyt, mert a nyáron keletkezett energiával valamit kezdeni kell, különben néhány év alatt saját magát fogja károsítani a rendszer!
Könnyű megjegyezni, hogy melyik-melyik, mert anno iskolában majdnem mindenkinek volt napelemes számológépe! Ez a topic a napelemekről szól!
Új hozzászólás Aktív témák
-
senki68
senior tag
válasz
Hunter2
#37599
üzenetére
Facebook csoportból másolva.
"Sziasztok! Október 17-én adtuk be a Szüf felületen a kérelmet, 6 db vállalkozási szerződés és 32 db számla. 26-án megérkezett a TO, hiánypótlás nélkül, 27-én a számlánkon volt a pénz. Szeretném a köszönetemet kifejezni Meának és a csapatának, megvettük, az A-tól Z-ig csomagot, ami nagyon sokat segített, enélkül nem ment volna. Mindenkinek sikeres beadását kívánok!"
-
Bandit21
addikt

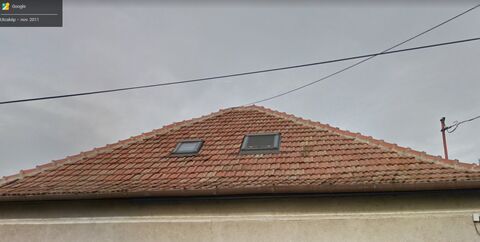

Üdv, tájolás kérdésem lenne:
Egy 8-as g2-es Solplanet inverterhez fog felmenni a jövő héten 16 db 405-ös panel. A tető sajnos nem igazán jó, K és NY tetőből temérdek van, és adná magát, hogy felesben menjen 8-8. Egy 8-as inverter mit fog szólni ahhoz, hogy így lesznek a panelek?A déli tetőn sajnos van két tetőablak. (beépített tetős kádárkocka).
Ide szeritem az ablakok alá 4 férne el fekve, talán állva 1-1 az ablakok mellé, és 1 fekve föléjük. Elég ronda látvány lenne, ami mondjuk nem igazán érdekel, ha termelés szempontjából jó.
A kérdés, hogy, ha pl ide az ablakok miatt csak 7 fér, de déli, mit szól a rendszer hozzá ha a másik stringen 9 lesz (viszont az K/NY). És melyik legyen inkább? Árnyék nincs, szegedi ház. Nyáron este 7 után árnyékol talán a szomszéd ház teteje a nyugatira amikor már nagyon lent van a nap. Délen utca végén vagyunk, ott ahogy jön föl a nap azonnal éri.
Mi a legjobb megoldás?
Szenvedni a délivel és mellé választani egy másik oldalt, vagy eleve kelet és nyugat?
Később tervezem hogy még fel menjen 2-2 panel, összesen 20 lenne fenn. Ez, ha déli is már most kap akkor nem lesz jó, hacsak a mellé választott K/Ny nem kap többet.Köszönöm a tanácsokat.
regisztrált: 2003-02-20 10:16, azaz .... 21 éve a PH!-n!
-
Borisz76
veterán
Egy szóval sem említettem, hogy a fi relébe kellene kötni....
Nálam is szépen be van csövezve a fővezetékhez...a sorkapocshoz.
Csak éppen napelem rendszerem nincs még mert a 100%-s pályázatot b@sznak kifizetni a kivitelezőknek.Synology NAS DSM6 - Összefoglaló : https://logout.hu/bejegyzes/borisz76/synology_nas_osszefoglalo.html
-
Som@
őstag
válasz
Borisz76
#37590
üzenetére
Mérő óra, fővezetéki sorkapocs. Ide jön az invertertől az AC, innen megy el a lakáselosztóhoz a táp. 😉. Fi relébe nem illik semmi "napelemest" kötni. Pláne nem dupla érvéghüvellyel.
Egy ekkora volumenű beruházásnál, mint a napelem ne ilyenen spóroljunk már.Ne a múlton töprengj! Ne a jövő miatt izgulj! Éld meg a jelent!
-
-
User_2
tag

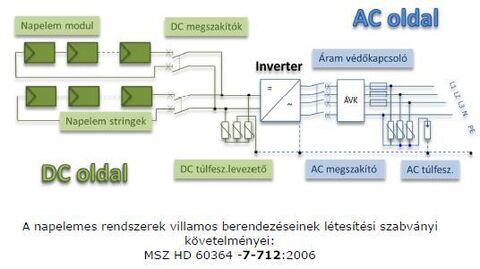

Szeretnék megnézni egy szabványnak megfelelő bekötési rajzot,
sima egyszerű hálózatra kötött termelő rendszerről.
Áttúrtam a netet, az alábbi a legközelebbi, ami még nagyjából tartalmazza a lényeges dolgokat, de nagy sejtésem,, hogy talán hiányoznak dolgok.
pl, a hálózati cstlakozás és a fogyasztók + fogyasztók saját FI reléi mind mennek a jobboldalon nyitottként mutatott L1, L2, L3, N-re?
Azaz az elosztószekrényben lévő "Fővezeték soroló sorkapocs" egy szabadon lévő bekötési pontjára?Tehát ha már van AC túlfesz akkor kell még egy pluszba? Azt gondolnám nem feltétlen, de pesze nem tudom.
A rajzon közölt ÁVK az invertert védi vagy az inverter felöl érkező áramokkal szemben védi a fogyasztókat?
Megtenné valaki, akinek van szabványnak megfelelő bekötési rajza, hogy feltölt egy rajzot?
Ha telepítő mutat nekem egy tervezési lapot, bekötési rajzot mit kell látnom rajta?
előre is köszönöm
[ Szerkesztve ]
-
-
tothbe
addikt
Jártatok már úgy, hogy az inverter reggel leveri a B osztályú fi relét is?
Nekem pont ezt csinálja most az SE, és kénytelen leszek kikötni elé, pedig pont ezért cseréltem le a régi A osztályút B-re, hogy mögé tehessem.
Az utóbbi héten viszont szinte minden párásabb, ködösebb reggelen lement a Fi relé. Mióta lekapcsoltam az invertert, azóta viszont minden tökéletesen megy.By(e) Tothbe
-
lmaresz
aktív tag
Sziasztok!
Nem tapasztaltatok leállást a SolarEdge monitor szolgáltatásában?
Nekem 14:59 az utolsó mért adatom, azóta nem érkezett semmi infó az invertertől.
Internet elérése van, folyamatosan világít a kéken LED és néha villan a zöld, ami nekem normálisnak tűnik...[ Szerkesztve ]
-
Strezi
őstag
válasz
tuta1975
#37581
üzenetére
Mindig több lesz a több panelos oldalon a feszültség, hiszern a panelszám * (30-40V) szorzata. Másodpercenként változnak az amperok és a feszültség a munkapontkeresés miatt. Engedd el a pillanatnyi adatok ilyettén értelmezését!
Pláne K és NY mezők összehasonlításának semmi értelme...[ Szerkesztve ]
Deye rendszerek felügyelete, javítása - Használt 14.3 kWh LifePo akkuk eladók ... Passzív ház klímás fűtéssel, 2011 - | Napelem, 2013 - | Tesla, 2019 - ...
-
nihill
őstag
válasz
tuta1975
#37581
üzenetére
Több panel mindenképp több feszültség, minden esetben.
Az áramra meg kerestem példákat:

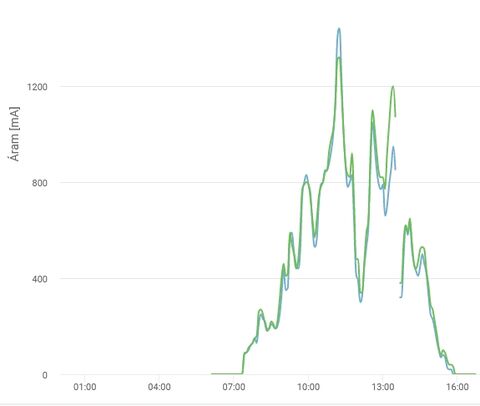

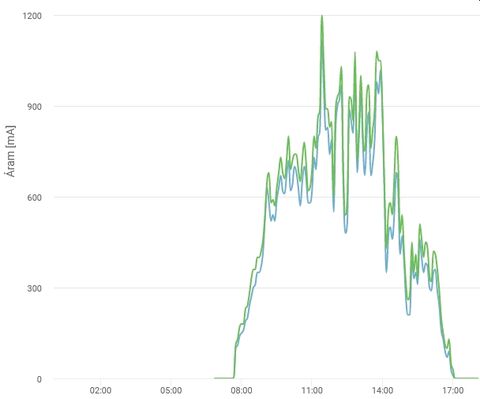

1. most szombat, egész nap felhős xar idő.
A kék a keleti oldal 9 panellel, a zöld a nyugati oldal 13-al.
Megegyezik a két oldal árama kb. egész nap:

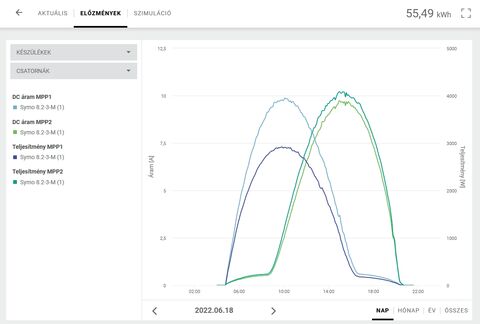

2. Szintén egy felhős nap kb. ugyan akkora össztermeléssel mint az 1es pontban, a nyugati oldal mégis végig több árammal terhelhető, délelőtt is.

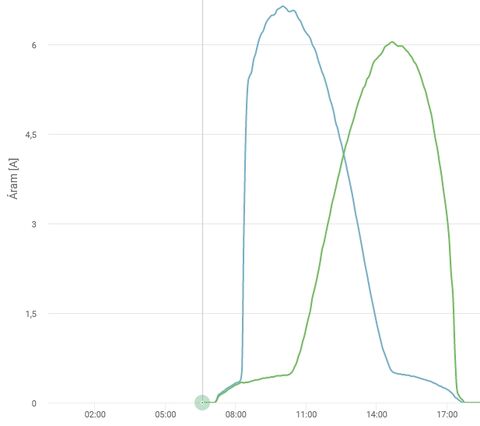

3. ez meg amikor minden szép és jó (utoljára okt. közepén volt ilyenem
)
kiegészítés: a zöld grafikon itt azért kisebb, mert nem pont K-NY a rendszer, hanem K javára van kb. 4-5 fok eltérés D felé, és ez ennyit számít.Ez meg az év legerősebb napja, akkor már...
[ Szerkesztve ]
-
nihill
őstag
válasz
tuta1975
#37579
üzenetére
Az hogy "szemre" milyen idő van az nem azt jelenti hogy a panelokon nem lesz különbség. Nekem is a K-NY rendszerem hasonló időben hol egyenlően (alig) termel a két oldal, hogy az egyik jobban a másik kevésbé, tehát a panelok sokkal érzékenyebbek a fényre mint amit szemmel látunk hogy "mindenfelé felhős az ég".
-
tuta1975
tag
igen én ezen akadtam el! mivel szürke felhős idő van és ugyanaz a fény, így úgy gondoltam a több paneleos oldalon, nagyobb fesz, nagyobb amper, és nagyobb teljesítménynek kell lenni. Bár tény az idő nagyon rövid volt, míg megpróbáltuk.
Ezt napos időben nem is tudnám nézni, mert úgy tuti a különbség, csak ilyen homogén szürke időben tudom össze hasonlítani. -
-
Geresics
Topikgazda
válasz
tuta1975
#37571
üzenetére
Szia,
először is, egy ilyen rövid idő alatt kapott érték nem jelent az ég egy adta világon semmit!
Miután ezt tisztáztuk már tudunk beszélni az elvről, amit majd valós üzemelés során fogsz tapasztalni!
A 2 sztringed között mindig lesz feszültség-különbség - ezért is ellett 2 munkapontra kötni. Ez teljesen egyértelműen látszik már most is: amelyik sztringen nagyobb a fesz., azon 2-vel több napelem van. Vagy amelyiken 2-vel több napelem van, azon nagyobb a fesz. (nézőpont kérdése).
Áramerősségben pedig délelőtt a keleti, délután a nyugati fog többet adni. Ezek egy felhőmentes napsütéses napon szép görbét fognak majd rajzolni.
A teljesítmény pedig a feszültség és az áramerősség szorzata, tehát sztringenként a viszonylag konstans feszültséged (amit a panelhőmérséklet és a munkapontállítás befolyásol csak) megszorzod a folyton változó áramerősségeddel, és már meg is van egy-egy időpillanat teljesítménye sztringenként. Az inverter összteljesítménye a 2 munkapont összege lesz, amiből már csak a működési veszteségek jönnek le, ami pár százalék csupán...*MOTOROS CSATORNA* youtube.com/MotorosVandor
-
bekesizl
csendes tag
válasz
gorbep
#37567
üzenetére
Elég speciális esetről tudok, ami hosszú évek óta ilyen, bár inkább német szabványok alapján.
Robot ponthegesztő fogó és inverter között középfrekvenciás (1000Hz) hegesztőáramnál 2x35mm2+1x25mm2 vezeték van összefogva.
Ez konkrétan azért van így, mert egy 90mm2-es vezetéket nem nagyon lehetne a roboton mozgás közben "hajtogatni", viszont a nagy áramra meg a robot kezén a fogónál van szükség.Másik példa, amit múlt héten nézegettünk kollégákkal a modern gamer videókártyák tápellátása. Sok vékony vezeték egy dugóban. Valami brutál NVIDIA kártyánál volt vagy 40A is az áram.
-
tuta1975
tag
Köszönöm szépen!!

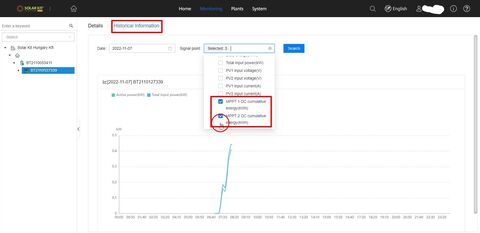

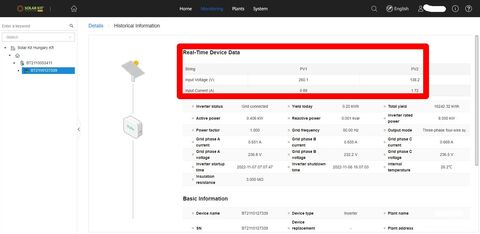

tegnap üzemeltük be, de még csak próba volt! úgyhogy most offline a rendszer.
Ami feltűnt tegnap, a telepítő elindított mindent, nála láttuk is a két sztringet, de valami feltűnt nekem a telóján amikor mutatta a beüzemelést.
Két stringem van! egyiken 14 a másikon 12 panel.
Na most jön az érdekesség! tök felhős ég homogén mindkét oldalon /k-ny/

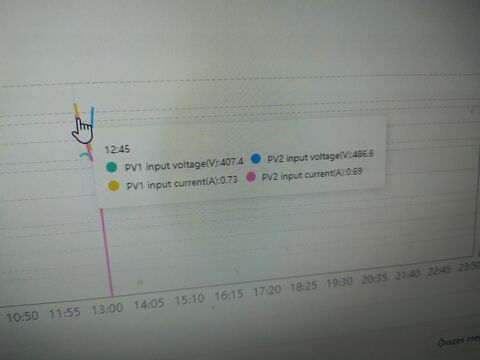

az egyik stringen kb 400v fesz és mondjuk 1A már nem emlékszem pontosan.
A másikon 480V és 0.8A????
És ezt nem értettük hogyan lehet, hogy a nagyob fesz ami ugye a 14 paneles oldal több fesz. és kevesebb az áram, mint a másik oldalon ahol kevesebb fesz nagyobb áram???
Van tippetek? -
Geresics
Topikgazda
válasz
gorbep
#37567
üzenetére
Hát, kicsiben ezt el tudom fogadni, de nagyban?
Szerintem hallottam én még 0,4kV-nál is ilyet közvetlenül a trafónál, de nem tudnám megmondani, a részleteket... Nagy keresztmetszetnél azért ez szerintem nem ritka, de akárhogy töröm a fejem, nem tudok konkrétumot mondani, pláne nem, hogy mi alapján kehet, vagy nem lehet... (még le sem főtt a kávé
)
Ti melyik szabványra hibatkoztok pontosan, ezzel még tudtok segíteni?*MOTOROS CSATORNA* youtube.com/MotorosVandor
-
gorbep
senior tag
válasz
Geresics
#37561
üzenetére
A szabvány nem engedi, hogy úgy növelj vezeték keresztmetszetet ahhoz, hogy elérd az áramterheléshez szükséges felületet, hogy 2 (vagy több) vezetéket húzz be, és azokat párhuzamosan kösd (mármint mindkét oldalán)... az AC-nál biztosan tudtam, a kolléga alátámasztotta, hogy ez DC-nél sem megengedett...
Például az előírt 10mm2 keresztmetszet helyett nem húzhatsz be 2db 6mm2-es vezetéket... ha jól emlékszem az oka az, hogy az egyik vezeték esetleges szakadása esetén utólag a védelem már nem old le.
Az sem megengedett, hogy egy adott vezeték keresztmetszetet vastagabb vezetékkel vigyél tovább... megtévesztő lehet lehet egy későbbi szerelés esetén... csak azonos, vagy vékonyabb vezetékkel viheted tovább... és az áramot természetesen a legvékonyabb vezetéknek megfelelően kell korlátozni.
[ Szerkesztve ]
- Micimackó! Hogyan betűzik azt, hogy szeretet? - Sehogy Malacka, azt érzik .......
-
peternac
tag
Adott Huawei inverter, egy string, optimalizalo nincs.
Az normalis, hogy nem tudok string max kapacitast beallitani a Fusion Solarban? Ill. logikai es fizikai layout is ures, ezt sem tudom szerkeszteni.
Optimalizalok nelkul be lehet egyaltalan allitani a fentieket?
Lehet, hogy csak jogosultsagom nincs? -
#37557
kardkovacsi
senior tag
senki68
#37553
kardkovacsi
senior tag
válasz
senki68
#37553
üzenetére
Igen, de a kábelhossz ebbe pont belerondíthat, ha mondjuk az időzítés megkavarodik valahol a hosszú kábel miatt. Nem véletlenül van pl. egy UTP kábelnek is maximális hossza a típustól függően. Szóval én simán el tudom képzelni, hogy meghülyül tőle. Biztos a doksikban le van írva mi a maximális DC kábel hossz amivel még probléma nélkül tud az inverter az optikkal kommunikálni.
-
nimfas
addikt
válasz
gorbep
#37549
üzenetére
Nekem pedig ami van, 5x25 Alu a következő adatokkal:
Típus: E-AYY-J
Névleges feszültség (Un)0,6/1 kV
Vezeték keresztmetszet: 5x25mm2
Gyártói cikkszám16256
Próbafeszültség 4000V
Vezetőér felépítése: Sodrott körszelvényűEzeket az adatokat honnan olvastad?
Névleges feszültség egyenáram esetén U [V]: 1500
Max. feszültség egyenáram esetén Um [V]: 1800Sorry: #37554MrZed001 kezem gyorsabb volt mint a szemem
Nyomvonalat nem én fogom kiásni, de sajnos kézzel kell, mert géppel nem lehet mindenhol hozzáférni, de már megvan rá az ember.... 1500 Ft/m 60-70 cm mélyen ásva és temetve.
[ Szerkesztve ]
-
#37555
cinemazealot
addikt
7Heads Drago
#37285
cinemazealot
addikt
válasz
7Heads Drago
#37285
üzenetére
1 fázisú SMA Sunny Boy 3000TL-21 (2017-es telepítés) jelen.
Az inverter nálam elég régóta hálózaton lóg (igényli a DHCP-t, mert nincs semmilyen hálózati konfigurációs lehetősége), ezért rendszeresen köhögi fel az adatokat a sunnyportal.com-ra. Van benne egy alapértelmezésben bekapcsolt Bluetooth kapcsolódási lehetőség (ez igény szerint kikapcsolható az előlap mögött megbújó tekerőgombbal), ezen keresztül az Oxley Solar alkalmazással október elejéig tudtam kiszedni belőle a napi termelési adatokat. Kíváncsiságból (és mert amúgy is terveztem) megvettem most az alkalmazás Pro verzióját, ezzel óránkénti felbontásban szeptember 3-ig (tehát 2 hónapra visszamenőleg) tudtam visszanézni az termelési adatokat, a napi összesítéseket 2018 januárjáig.
Azt nem tudom, hogy az inverter ilyenkor kicselezett-e és néhány korábban feltöltött adatot a sunnyportal.com-ról kért volna vissza (nem hinném), ezért azt mondom, hogy van elég agya, egy egy hetes hálózati kimaradás nem fog gondot okozni neki. Az adatforgalommal kapcsolatban nem végeztem méréseket, de tartok tőle, hogy mivel a sunnyportalon lehet valós időben is nézni az adatokat, percenként akár többször is küld oda jelentéseket. Hálózati kimaradás esetén viszont -- gondolom -- utólag képes pótolni az elmaradt adatküldést.
A fenti modell névleges (maximum) AC teljesítménye 3000 W, de az adatlapja szerint a DC körön legfeljebb 3200 W-ot képes befogadni. Viszont az MPP feszültség tartománya 175...500 V, amit egy ~10 A-es munkaponton én úgy értelmezek, hogy akár 5 kWp-ig is túl lehet táblázni (én ezt tervezem is, mert jelenleg csak 2,2 kWp-nyi napelem hajtja), így a max 3 kW-os AC teljesítmény elnyújtható a napos órák idejére. Az ilyen szintű túltáblázási lehetőség szerintem a többi modellre is igaz lehet, bár nem tudom, szüleidnek pontosan melyik van.
-
MrZed001
tag
válasz
nimfas
#37548
üzenetére
Meg is van a te alu kábelednek is leírása :
https://vilszershop.hu/e-ayy-j-5x-25-re-061kv-ext-aluminium-foldkabel-5328Szintén gond nélkül mehet DC-re 1500V-ig.
Keresztmetszet meg minden teljes tökéletes.5x25mm2 ... szóval akkor a két külön string/szál.
1 szál az 11 napelem nálad sorba kötve. Az 1 érpáron elmegy. A másik 11 egy másik érpár.És még marad is egy ér, amin a napelem oldali és ház oldali földet lehet összekötni
Nekem ez jól hangzik
Csak győzd kiásni a nyomvonalát
Hibridnél aksi bekötés ami nem "fogom és rányomom" kategória
Előtöltés kell kondenzátoroknak. Akár egy régi 40-60W izzóval.
Ha nem ... na ott lesz nagy szikra, meg repdesnek a terminálból az olvadt fémdarabok.
Aksi kapcsoló esetében pedig össze is éghetnek érintkezők.
De persze már előtte tervezés szinten is el lehet rontani -
-
gorbep
senior tag
válasz
senki68
#37544
üzenetére
A telepítő említette, hogy gond lehet, futottak már bele ilyenbe, hogy némelyik opti nem indul ekkora távnál... Jó lenne biztosat tudni, mert a kábel hossz rövidítése miatt egy átfeszített szakaszt akarnak, ami nem túl esztétikus, de nyernek vele 2 éren 10m kábelhosszt... Ha tudnál nekem erről valami SE doksit küldeni, nagyon hálás lennék
, mert akkor az orruk alá dörgölném, hogy ne feszítgessünk már keresztbe kábeleket, rosszul tudják... Nem hinném hogy telepeknél nagyon használnának SE optizott rendszert.... szerintem drága, és potenciális hibaforrás, és minek optimalizálni? Ott nincs se árnyék se eltérő tájolás...
- Micimackó! Hogyan betűzik azt, hogy szeretet? - Sehogy Malacka, azt érzik .......
-
gorbep
senior tag
válasz
nimfas
#37537
üzenetére
A kolléga által javasolt kábel:
Névleges feszültség egyenáram esetén U [V]: 1500
Max. feszültség egyenáram esetén Um [V]: 1800
Próbafeszültség [kV]: 4
Gyorsan el is mentettem magamnak, Köszi MrZed001 - Micimackó! Hogyan betűzik azt, hogy szeretet? - Sehogy Malacka, azt érzik .......
-
nimfas
addikt
válasz
MrZed001
#37547
üzenetére
Ez a kábel amit írtam már megvan. (első változat egy Huawei inverter lett volna, de mivel pár hete csütörtökön a kormány "bekavart" így már másik invertert néztem, és átgondoltam, hogy mégsem annyira jó ötlet kint hagyni az invertert és ha lesz akkor az akksikat a szabadban)
Nagyon nem vagyok képben a napelemes telepítéssel, szóval a string és párhuzam, dióda nekem totál nem mondanak semmit, sorry.
Akksit egyelőre nem tennék, ha marad a szaldó egyelőre addig felesleges szerintem, csak ha megszűnik akkor nem szerettem volna inverter cserével kezdeni a dolgot.
Aláírt szerződésem (megbízásom) van velük, így ha csak nem akarok 200eFt-ot bukni azzal hogy visszalépek kénytelen leszek velük végigvinni a procedúrát.
De mesélj milyen hibákat lehet elkövetni telepítéskor, mire figyeljek oda esetleg?
-
MrZed001
tag
válasz
nimfas
#37537
üzenetére
Amit linkeltem az 1500Vdc-re is megfelelő. Ott a leírás alatta
Szóval igen, félre lettél alaposan tájékoztatva
Csak választani kell egy a paramétereidnek megfelelőt (ami nem aranyárban van)
Két string napelem oldalon párhuzamosítva lesz ? Diódán gondolkodtál ?Deye-t akarsz azzal a céggel telepíttetni? Bátor vagy
Aksit is teszel alá azonnal, vagy csak utólag ? -
leslieke
Jómunkásember
válasz
#46372352
#37542
üzenetére
Erre mehet még akár 2-4 kWp-nyi panel. Nekem az 5–ös inverteren van 6270, kétféle tájolással (8 kelet, 11 dél) és még ez is bírnia többet, ha lenne helyem a tetőn.
[ Szerkesztve ]
A sörben az a jó, hogy legyél bárhol a világon, kizárólag az első háromnak fáj az ára!
-
thotzoltan
tag
válasz
thotzoltan
#37540
üzenetére
SunwaysHome..
Bocs -
#37540
thotzoltan
tag
thotzoltan
tag
Sziasztok!
Tanácsot szeretnék kérni...
Van egy 10 KW-os 3 fázisú rendszerem,ami működik másfél éve... SanwaysHome invertel. és 30 DB panel.
1: az invertel netes appjának van esetleg olyan beállítása,hogy az éves leolvasások napját beállíthassam kezdő napnak?
Illetve lehet ebből olyan hibrid üzemű rendszert csinálni,ami akkumulátort is tud tölteni? Áram szünetre gondolok. van még plusz tetőm,ahol simán elfér még 2-3 KW-hoz elég panel.
Illetve,ha nem ,akkor hogy oldható meg ez a külön rendszer szigetüzeműben,hogy ne veszélyeztesse a szaldós rendszerem ..jelenleg a tájolás miatt a panelek nem termeltek még 8 és fél KW felett.
Lehet,hogy kissé zavarosnak tűnik,de jelzem,laikus vagyok,szimpla felhasználó,aki megpróbálja értelmezni a sokszor hozzáértők által sem értelmezhető dolgot..
Azért gondolkodom a plusz rendszerben,mert áram szünet esetén jelenleg nem sokra megyek a napelem rendszeremmel..
Van jó és legális megoldás?
Köszönöm a türelmet,szép napot!
-
nimfas
addikt
válasz
MrZed001
#37535
üzenetére
Én azért a DC áramot nem vinném sima földkábelen.... vagy ebben is félre lettem tájékoztatva? Van itthon 64m 5x25 mm2-es földkábelem. De az tudtommal nem "alkalmas" egyenáramra.
Nem a forgalmazó fogja telepíteni. Tőlük csak az invertert veszem, megbeszéltem a szerződött céggel hogy semmi akadálya részükről.
Hanem a "mumus" Dunaújvárosi cég (MK-Tek)..... remélem én nem szívom meg velük.
Épp ezért szeretnék felkészülni minden eshetőségre![ Szerkesztve ]
-
#37536
7Heads Drago
veterán
Elemental
#37480
7Heads Drago
veterán
válasz
Elemental
#37480
üzenetére
Azt megoldják. De jobb lenne ha előtte tisztában lennél azzal mennyit fogsz termelni és mik a fő fogyasztóid és mi a maximum ami kelhet adott pillanatban. Mert kétlem hogy több nagy fogyasztó együttes kapcsolása esetén is bírná a napelem. Az akkus rendszereknek pont ez a bajuk, pici a leadható teljesítmény. Ha meg annyi akkut raksz hogy jó legyen a leadott teljesítmény annak meg olyan hosszú lesz a megtérülési ideje hogy azért nem éri meg. Na akkor mit akarsz megharapni?
Úgy jól laktam, mint a duda, Hála Neked, egek Ura.
-
MrZed001
tag
válasz
gorbep
#37533
üzenetére
AC esetén valóban nem lehet kábelt duplázni.
DC esetén viszont simán.A hőtermelődés a kábel egész hosszán van egyenletesen elosztva.
Ha kiszámolod cm-re ... kb semmi.
3% alatt kell tartani veszteséget, de ajánlott és jobb 2% alatt.Földben simán viheted földkábellel:
https://vilszershop.hu/e-yy-j-4x-10-re-061kv-drum-rez-foldkabel-12050 -
MrZed001
tag
válasz
nimfas
#37530
üzenetére
Biztos eléggé "hozzáértő" az a telepítő ? Ugye nem As..x a neve ?
Egy Deye aksival telepítés egy kicsit komplexebb, mint a buta termelő inverterek.
Érhetik "meglepetések" aki első alkalommal ugrik neki![;]](//cdn.rios.hu/dl/s/v1.gif)
(téged meg bosszúság)Ami a napelem távolságot illeti, saját magad is ki tudod számolni
Használd a kalkulátort
https://photovoltaic-software.com/solar-tools/voltage-drop-calculator-dc-ac22 db napelem, 52,92Voc, 41,4Vmpp, 10,32Ampp
Ugye nem egy sorba lesz, hanem kettő ?
És ha jól tippelek a két sor párhuzamosítva napelem oldalon (hogy ne kelljen 2x annyi kábel).
Szebb lenne 2x2 kábellel elvinni inverternek pedig (2 MPPT bemenete van).1-1 külön string esetén:
11 x 52,92Voc = 582,12Voc -> simán 800Voc alatt, ez OK
11 x 41,4Vmpp = 455,4Vmpp -> 550Vmpp az ideális, de azért nincs olyan messze tőle
Napelem téren lehet még később is bővíteni.Tehát 1-1 kábelen lesz 455V és 10,3A.
6mm2-es rézzel 70m-en lesz 1,18% veszteséged max.
Ez bőven a 2% alatt van, szuper.Ha napelemnél párhuzamosítva két string akkor 455V 20,6A
Ekkor már 2,37% veszteség van 6mm2-es rézzel.
Viszont ha földben viszed, akkor 10mm2-es föld kábelt is használhatsz.
Azzal már csak 1,42% veszteség és OK. -
#37533
gorbep
senior tag
kardkovacsi
#37519
gorbep
senior tag
válasz
kardkovacsi
#37519
üzenetére
én inkább arra tippelnék így látatlanban (méretlenben) hogy ott van az az áram, csak meddő... jelentősen kapacitív vagy induktív eltolódású, és hatásos teljesítmény emiatt elenyésző...
Ha hatásos teljesítmény lenne, akkor az <100W! Az már bőven érezni lehetne, mert komolyan melegítené az invertert. Ekkora veszteségi hőnek max teljesítmény közelében szabadna lenni rajta...
A kolléga okfejtése teljesen helyes a vezeték duplázásól.... DE.... kérdezz meg egy nemrég vizsgázott villanyszerelőt is a kérdésről. Nekem az rémlik, hogy AC-nál biztosan nem megengedett a vezetékek ilyetén párhuzamos duplázása, csakis nagyobb vezeték keresztmetszet választása. Sajnos az itt nem játszik, ha jól rémlik, csak 4 és 6 mm2-es szolárkábel van csak... de ha van vastagabb, engem is érdekel! nálam 35m lesz a táv, de én nem is a veszteség miatt aggódok, hanem az SE optik miatt... ekkora távon már lehetnek kommunikációs hibák...
Sima stringet mi már raktunk 50m távolságra, az működik simán...
[ Szerkesztve ]
- Micimackó! Hogyan betűzik azt, hogy szeretet? - Sehogy Malacka, azt érzik .......
-
VaZso
senior tag
válasz
nimfas
#37530
üzenetére
Elvileg ellenállást az R = rho * l / A képlet alapján lehet számolni, de [itt pl.] 6,023 mm2 vezetékre 0,00291 Ohm/méter ellenállást ír.
(A fenti képlet alapján elvileg 1.68×10−8 * l / 6×10−6 = 0,0028 Ohm lenne az ellenállás méterenként, de vezetéké lehet kicsit rosszabb ennél.)Ha 65 méter távolságra viszed a vezetéket, akkor 2x65=130 méterrel kell számolnod, vagyis elméletben 130*0,00291 = 0,3783 Ohm lesz a vezetékpárad ellenállása.
Nem írtad a napelemed típusát, de, ha 10A áram folyik a fenti vezetéken, akkor U=R*I képlet alapján 3,78V lesz a feszültségesésed és P = I^2 * R képlet alapján 100 * 0,3783 = 37,8W lesz a vezetéken eső veszteséged.
Ha 14A áram folyik rajt, akkor 5,3V lesz a feszültségesés és 74,15W-ot fűt el a vezetéked.
Fontos, hogy a veszteség az árammal négyzetes arányban nő (ld. fenti képlet), és a veszteségeket vezetékpáranként kell számolni (ha több string jön le, akkor stringenként).
Ha párhuzamosan kötsz paneleket és azt vinnéd 6 mm2-es érpáron, akkor a nagyobb áram miatt a veszteség nagyon megnő rajt (ha inverternél van párhuzamosítva az egy másik eset).Elvileg így tudod számolni a vezeték veszteségét, más kérdés, hogy adott esetben lehet veszteség a csatlakozásokon vagy egyéb komponenseken is.
Ha duplázod a vezetéket, akkor megoszlik az áram a két vezetéken (elméletben 0,3783/2=0,1892 ellenállással számolhatsz), emiatt kisebb lesz a veszteséged.
[ Szerkesztve ]
-
nimfas
addikt
Sziasztok!
Beadtam a HMKE igényt, megvan a kivitelező cég is.
Kicsit módosult a tervem a kormány bejelentése után.Első ötlet az volt, hogy a kertben, földre telepítve lenne a napelem, és az inverter is ott került volna elhelyezésre.
Aztán hogy módosult a terv annyiban változott, hogy a későbbi (ha kell) akksik miatt jobb lenne, ha az inverter a ház alagsorba menne inkább, ami a mérőtől kb 6 méterre van.
Mégiscsak egy állandó hőmérsékletű helyiségben lenne, nem kint....Viszont a napelemektől kb. 60-65 mérette lenne.
Beszéltem egy a céghez "tartozó" emberrel, ő viszont nem javasolta a napelemektől ilyen távol tenni az invertert, mert hogy a DC oldalon nagy lenne a veszteség. Sajnos a háztetőre nem is fér fel ennyi panel, továbbá árnyékban is lenne, máshol nem tudom elhelyezni őket!
Ki milyen DC kábelt javasolna, ami csőbe lenne húzva és úgy elásva a 60-65 méteren?!?
Keresztmetszet kérdésre megoldás lehet-e a 6mm2 duplázása, párhuzamos kötéssel?Bocs, ha hülye a kérdés!
-10kWp napelem (bővíthető 15-ig)
-DEYE SUN-12K-SG04LP3-EU inverter -
VaZso
senior tag
válasz
senki68
#37514
üzenetére
Ismerősnél szereltek Solplanet invertert, már kezdett alkonyodni.
Kérdeztük a szerelőt, hogy hogy fogja sötétedés után bekonfigurálni?
Mondta, hogy hálózatról működni fog.Mi persze tudtuk, hogy nem, mert ugyanilyen inverterrel jártunk hasonlóképpen nem sokkal azelőtt, meg kellett várni a másnapot vele (van is rajt egy cetli, hogy GRID-et csak beállítás után kapcsold rá).
Végül a telepítők éppen be tudták állítani az invertert, mire az eljutott oda, hogy pislákolnak rajt a LED-ek (újraindulgat), majd elmegy aludni.
...szóval van olyan inverter, aminél a GRID "csak kimenet" és DC-ről működik az elektronikája (ilyenkor a távoli kommunikáció sem megy rajt, persze termelés sincs).
Nyilván nem mind ilyen és valószínűleg általánosságban bekapcsolnak GRID-ről is.
-
MrZed001
tag
válasz
Bandit21
#37516
üzenetére
Ez csak elküldi az inverternek, hogy melyik bejövő fázison hány W megy ki-be.
Az inverternek kell ez alapján tudni visszafogni magát.
Amelyik szimmetrikus inverter, az mindhárom fázist fogja visszafogni.
Amelyik aszimmetrikus inverter, az fázisonként külön-külön tudja magát visszafogni -
MrZed001
tag
válasz
snooze
#37511
üzenetére
Ha jól emlékszem kétféle módon tudnak ezek működni: belső lakatfogóval vagy külsővel.
Itt van egy kis leírás hozzá
https://www.deyeinverter.com/deyeinverter/2022/06/10/chintthreephase-instructionmanual-dt(s)su666-y0.464.1002v1.5190617.pdf -
#37524
cOxeR
Ármester
unreachable
#37522
cOxeR
Ármester
válasz
unreachable
#37522
üzenetére
Én kicseréltettem, visszakeresed tettem fel képet ide is.
-
#37523
senki68
senior tag
unreachable
#37522
senki68
senior tag
válasz
unreachable
#37522
üzenetére
Én cseréltetném. Garanciában.
-
#37522
unreachable
friss újonc
unreachable
friss újonc
Sziasztok!
Napelemes befektésben vagyok 5kw-os rendszer, semmit nem tudok még az engedélyezésről. A napelemek (RISEN 405w) a napokban felkerültek. Felhelyezés köben az egyik napelemet megkarcolták a szerelők, áthúzták az egyik panelt a másikon és a sarka karcolt. Valaki tudja e, [kép] ez mennyire jelent gondot? -
#37520
Szili995
újonc
kardkovacsi
#37519
Szili995
újonc
válasz
kardkovacsi
#37519
üzenetére
Lehetséges, sajnos nem vagyok szakértő egyelőre (meg amúgy sem
), aztán, ha jönni fog a bruttó elszámolás egyszer, akkor beszerzek egy smart metert, mert feleslegesen táplál be napsütés közben a hálózatra, miközben a házban lenne szükség áramra. Elvileg akkor azzal lehet ezt beállítani, hogy ne ossza el a betápot 3 fazisra, hanem fogyassza el. Csak sajnos magamnak kell kilogikázni mindent, mert a kivitelező összedobta, sok a munkája, és le is lépett.. -
Strezi
őstag
válasz
senki68
#37514
üzenetére
SMA Tripowerem azt mondja fogd meg a sörét
Frankón megy AC nélkül a kijelzője, ha van amúgy DC a napos oldalon. Szépen mutatja a 0V AC fázisokat a kijelzőn sorban, koppantásra háttérvilágítással. A kis informatív [ Szerkesztve ]
Deye rendszerek felügyelete, javítása - Használt 14.3 kWh LifePo akkuk eladók ... Passzív ház klímás fűtéssel, 2011 - | Napelem, 2013 - | Tesla, 2019 - ...
-
asdf_
veterán
válasz
senki68
#37514
üzenetére
Ez rendben, de ettől még működhetne úgy, hogy elmegy full offba, a DC felkelti, selfcheck, megnézi van-e AC, ha igen átkapcsol arra és bekapcsol ténylegesen. Én legalábbis így csinálnám, mert este, éjszaka tökfölöslegesen megy a wifi meg van áram alatt az egész cucc. Persze az egész nem ér ennyit, jobb esetben csak a wifit kapcsolja le és elketyeg 0,5W standby-jal mint minden más eszköz, no meg valamennyire túl is haladtunk ezen, ha smart meter is van, akkor kénytelen bekapcsolva maradni, hogy tudjon a mérővel kommunikálni, ha akksi van, kénytelen bekapcsolva maradni, mert kisütéskor is működik az inverter. Ugyanakkor viszont ha van egy vészárami kimenete az inverternek, akkor annak csak valahogy a fenti módon kell magához térnie reggel, amikor áramszünet van, ellenben süt a nap, és termelnie kell a vészkimenetre.
[ Szerkesztve ]
-
-
MrZed001
tag
válasz
Bandit21
#37498
üzenetére
Deye-hez pl alapból adják a CT-t.
Ezek kb lakatfogó, melyet minden fázisra csak rá kell tenni kábelre (körbefogja)
De ennek kábele rövid, pár méter. Ilyen közel kell lenni az inverternek a fő bejövő fázishoz.Az Energy Meter annyival másabb, hogy ez egy egység (DIN-es általában). Belül ugyanúgy méri átfolyó áramot.
Viszont messzebb lehet tenni invertertől, mert általában RS485 vagy IP hálózaton küldi információt inverternek.Ez pl a Deye-hez való Energy Meter: DTSU666
https://de.aliexpress.com/item/1005003479167394.htmlRS485-ön küldi infót inverternek az 1 vagy 3 fázisról. Az pedig ez alapján tudja önmagát visszaszabályozni, hogy 0W közeli legyen a hálózati fogyasztás (és visszafele se folyjon)
RS485-öt pedig már pár 100m-re ki lehet húzni. -
snooze
veterán
válasz
Szili995
#37508
üzenetére
ugy látszik nálad már fejlettebb órát raktak,nálam még nem mutat ennyi adatot..igaz nekem smart meter van fent,annak meg telorol látom az adatait..
egyébként az órának is kell lennie valamennyi fogyasztásának,mivel van benne simkártya,meg ugye az elektronika is fogyaszt,ami benne van..
[ Szerkesztve ]
GO Gunners!!!
-
Szili995
újonc
válasz
snooze
#37507
üzenetére
Lekapcsoltam, és minden fázisról esett 0.1 amper. Tudom, hogy készenléti állapotban van, csak leírás szerint <5.5w az éjszakai fogyasztás. De így nálunk jelenleg akkor ez 70-80 watt körül van. Csak picit sokallom, azért kérdeztem, hogy valós e, esetleg lehet valami rossz bekötés okozza a megszakitóknál.(mert amúgy elég kontár módon pakolta be a szerelő, de ez javítva lesz.)
Fogyasztást ugye 31.7.0 51.7.0 71.7.0 menüpontok alapján néztem.
[ Szerkesztve ]
-
snooze
veterán
válasz
Szili995
#37504
üzenetére
az inverter nem kapcsol le teljesen,készenléti állapotban van,amugy szerinted hogy kapcsolna be reggel,hogyan érzékelné a napfényt?de azért kapcsold le teljesen az invertert a kapcsolojával,akkor megláthatod hogy mér-e..
amugy az órán hogy látsz ekkora fogyasztást??GO Gunners!!!
-
Szili995
újonc
Sziasztok, elnézést a hülye kérdésért, de nem nagyon találtam google-ban megoldást.
Tegnap meghozták az ad-vesz órát, be lett üzemelve az inverter. (Sun2000-5ktl-m1).
Sx631 az óra, és a fázisokon a pillanatnyi áram, amikor lekapcsolt már az inverter ilyen tájban, 0.1 - 0.3 amper fogyasztás jelentkezik. Hibás lenne szerintetek az óra, vagy az inverter ennyit elszivogat fázisonként? Köszi a tippeket.
)
Miután ezt tisztáztuk már tudunk beszélni az elvről, amit majd valós üzemelés során fogsz tapasztalni!
)
, mert akkor az orruk alá dörgölném, hogy ne feszítgessünk már keresztbe kábeleket, rosszul tudják...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(téged meg bosszúság)
Új hozzászólás Aktív témák
Az összefoglaló tartalma:
1. Alapfogalmak
2. Napelemekről
3. Napelem típusok
4. Inverterekről
5. Várható termelés kiszámítása
6. Mi történik működés közben?
7. Mi az engedélyeztetés menete?
8. Rendszer-méretezés és hibák(!)
9. Villámvédelem
10. Árak és megtérülés
11. Hibrid rendszerek
12. A megújuló energiák helyzete napjainkban
13. Egyéb
14. Telepítés után
- Allegro vélemények - tapasztalatok
- CTEK akkumulátor töltő és másolatai
- Hogwarts Legacy teszt
- AMD Ryzen 9 / 7 / 5 9***(X) "Zen 5" (AM5)
- NVIDIA GeForce RTX 4060 / 4070 S/Ti/TiS (AD104/103)
- Horgász topik
- Kínai és egyéb olcsó órák topikja
- Minden ami hőszivattyú
- World of Tanks - MMO
- Gyúrósok ide!
- További aktív témák...
