  Sziasztok!

  Tudom, nem egyszerű így távolból, de egy kis segítséget szeretnék kérni elektronikát érintően.

  Adott egy borhűtő, thermoelektromos, tehát nincs benne kompresszor. Van a belsejében egy ventilátor, illetve mégegy a hűtött téren kívül, hátul, a készülék burkolata alatt, az almíniumbordára szerelve. Úgy működik tehát, mint mondjuk a szivargyújtóról üzemeltethető hűtőtáskák. A működési elvéből kifolyólag a külső és belső ventilátorok 0-24-ben üzemelnek, annyi eltéréssel, hogy a külső ventilátor fordulatszáma változik, így ha elérte a beltér a célhőmérsékletet, akkor lassabb fokozatba vált.

  Namost ez utóbbi, külső ventilátor úgy 3 év után bemondta az unalmast, ezért a hűtő működése leállt. Semmi gond, gondoltam, hogy elfáradt a ventilátor, cserélem és boldogság van. Nos, részben igazam volt, a ventilátor tényleg elfáradt: miután leszereltem a készülék hátlapját, azzal szembesültem, hogy a hűtőbordára szerelt 8 cm-es, szabványos, 12 V-ról üzemelő, 2 pin-es csatlakozójú ventilátor konkrétan beállt. Egyrészt tele volt porral, másrészt picit megmozgatva kiesett a belsejéből egy barna színű, kis kondenzátor tokozása, szóval ez biztos kuka.

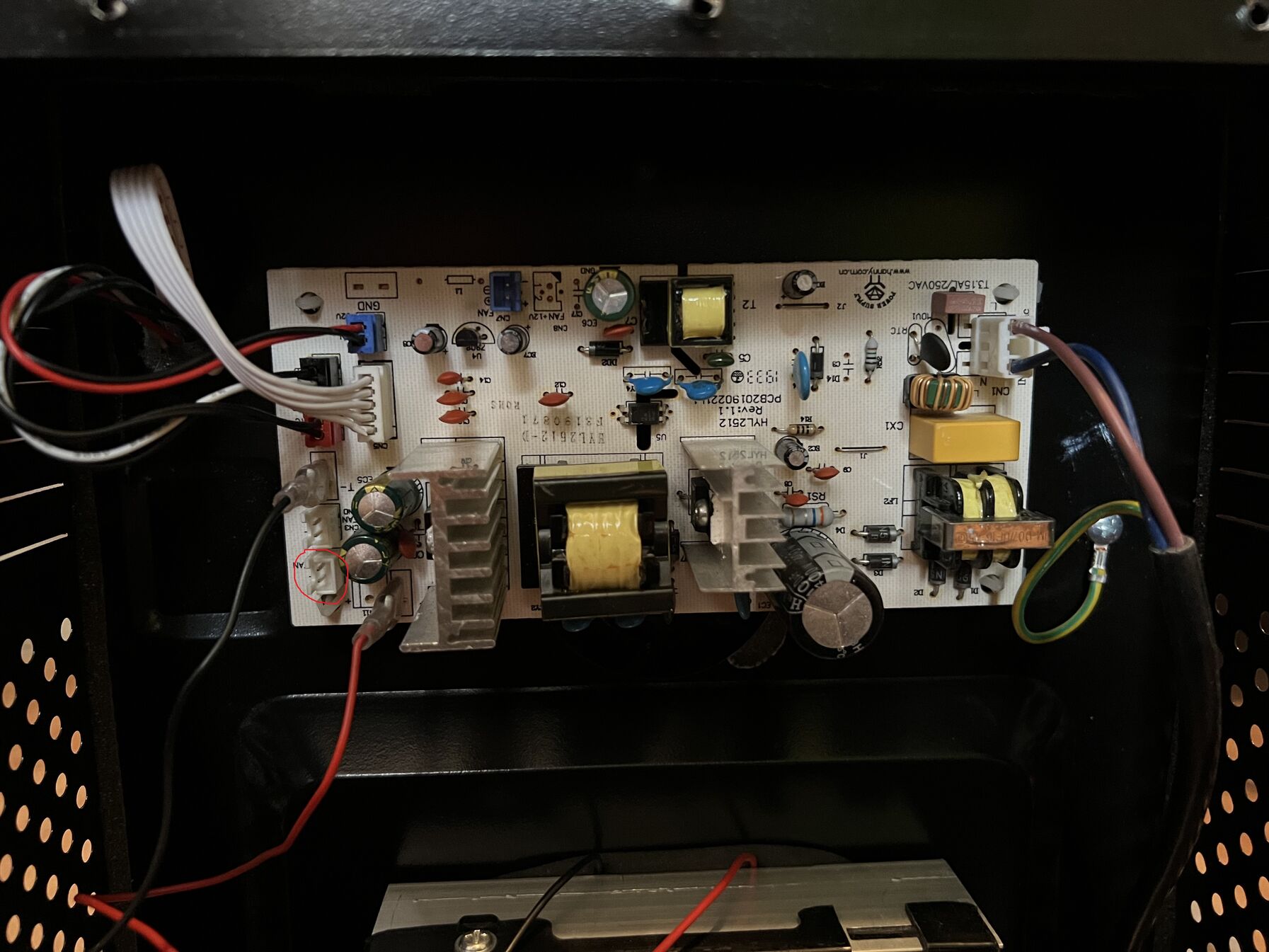

  Rámértem ugyanakkor az alaplap két tüskéjére, ami a 12 V-ot hivatott adni ezen ventilátornak és azt tapasztaltam, hogy 0 V-ot mutat a műszer. Ezen a képen látható még beszerelve a panel, pirossal bekarikázom a bal alsó sarokban levő csatlakozót, ami ki kéne szolgálja a bordára szerelt ventilátort:



  Ergo hiába is szerelek be új ventilátort, nem forog. Azt nem tudom, hogy a tönrkement ventilátor hibája miatt esetleg elvihetett valamit a panelen, avagy épp fordítva: a panel esetleges hibája okozhatta-e a ventilátor halálát.

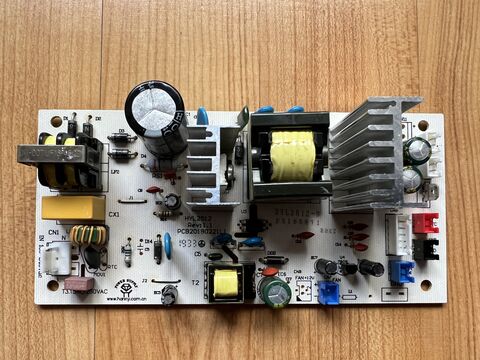

  Itt a panel kiszerelt állapotban (itt a jobb felső sarokban látható az inkriminált csatlakozó):

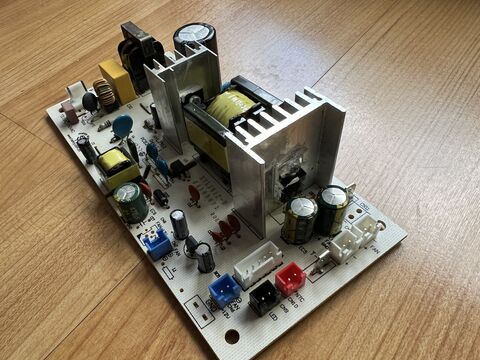

  Más szögekből:

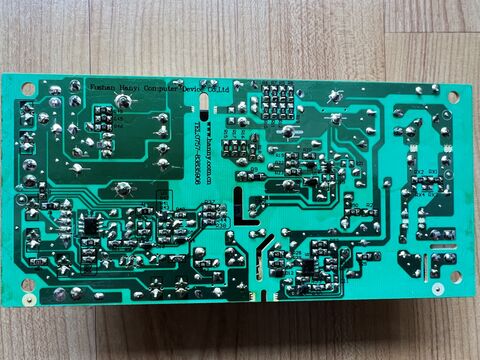

  Hátoldal:



  Szabad szemmel nem látok semmi égésnyomot, szaga sincs, valamint a színes (kék, fekete, piros 2 tűs aljzatok és az 5 tűs fehér aljzat rendben működnek, ugyanis a borhűtő belső LED-világítása, a kijelzője, az érintős kezelőszervei és a belső ventilátora gond nélkül működnek. Azonban az első képen bekarikázott csatlakozó, illetve a közvetlen mellette levő is teljesen halott a műszer szerint.
  Az első képen látható, hűtőborda alá befutó piros és fekete drótok a hőmérsékletszenzort kötik össze a panellel. Ezek termináljain is gyanúsan 0 V-ot mérek.

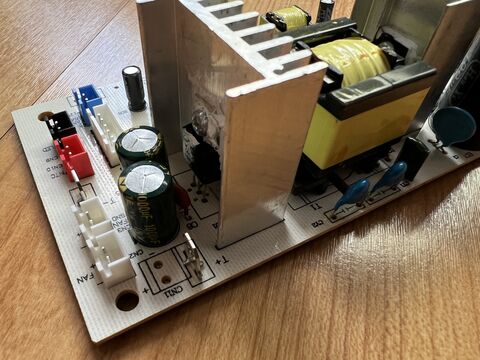

  Ami az utolsó előtti képen feltűnt, hogy az érintett csatlakozó melletti, 2 darab 16V-os, 1000 uF-os kondenzátorok elég púposak.

  Kérdésem: van-e valakinek bármi ötlete, hogy mit nézzek/mérjek, hogyan találjam meg a hibát? Esetleg van-e bárki budapesti, aki képes javítani és akihez el is tudnám vinni a panelt?

  Előre is köszönöm a segítséget!
