Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#94100
tordaitibi
veterán
dave0825
#94095
válasz
dave0825
#94095
üzenetére
Erre így nem tudok válaszolni. Ha esetleg a kezembe lenne a panel, de távolról nem fog menni.
És nem ismerem az IC környezetét sem, csak a katalógus adataiból tudom hogy ez egy fetes kapcsolókkal működő ic.
Én privát véleményem hogy v.melyik ic-be a fetes kapcsoló fokozat vagy annak meghajtása van elszállva. Vagy a külső alkatrészek valamelyike de képről nem fogom tudni sajnos. -
#94099
Dr. Szilikát
őstag
futár
#94098
Dr. Szilikát
őstag
Mint nemrég is szerepelt, de ez csak egy példa, igény szerinti hasonlók vannak:
https://www.ebay.com/itm/355061786703
Soros kondikra van építve a feszültségkiegyenlítő elektronika.
-
futár
senior tag
Üdv. mindenkinek!
Olyan megoldást keresek, ahol Superkondenzátort (2,4V - 3V) tudok 12-20 Voltos környezetbe integrálni. 16 Voltos kondenzátor jó lenne, de annak viszonylag kicsi a kapacitás. Ugyanazt a hatást sokkal több kondenzátorral tudnám elérni.
Valakinek van esetleg ötlete?
Előre is köszi a válaszokat! -
-
#94095
dave0825
őstag
tordaitibi
#94092
dave0825
őstag
válasz
tordaitibi
#94092
üzenetére
Update: a többi láb között is megvan a 4.3V alapból, és ahogy néztem, 2 felé mennek a kimeneti lábak a 2 egyforma VNQ830 IC-ről, szóval esélyes, hogy mindkettő rossz?
A 7V egyébként úgy jön ki, hogy az alap 4.3V plusz még ami a hátsó lámpáról jön lekapcsolt állapotban 3V (ezt sem értem, de ha 0+3V lenne, nem lenne gond, viszont a 4.3+3V már sok).
Gondoltam, méregetek, de így, hogy minden kimeneten van 4.3V, így már nem értem, melyik lehet rossz, ha mindkettőn ugyanaz jön ki mindent lekapcsolva.Az IC-n a GND és az Input2 között 0V van, a GND és a Status2 között is 0V. Jó helyen mértem az Output2 bemenetét?
-
#94094
tordaitibi
veterán
ekkold
#94091
-
#94093
tordaitibi
veterán
Tankblock
#94090
-
#94092
tordaitibi
veterán
dave0825
#94088
válasz
dave0825
#94088
üzenetére
A VNQ830 egy driver ic, az kapcsolgatja a futó lámpáit. Meg még sok minden is csinál de ez a lényeg.
Adatlapja letölthető, az alapján kéne a hibát keresni.
A féklámpa nyákon menni visszafelé, nincs valami amin keresztül + feszültség kerülhet oda.
Ha ez ok, az IC féklámpához tartozó bemenetén méricskélni, ha ott valami felemeli akkor attól van félig nyitva.
ha itt is minden jó akkor meghalt az ic.
-
#94091
ekkold
Topikgazda
tordaitibi
#94086
ekkold
Topikgazda
válasz
tordaitibi
#94086
üzenetére
Mekkora áramnál kell indulnia a védelemnek?
Erre sima áramváltót használnék, olyan típust ami viszonylag nagy kimenő feszültséget tud. A kimenetére egy graetz, majd egy megfelelően méretezett sönt ellenállás.
Ehhez nem kell komolyabb elektronika, és nem kell hozzá tápfeszültség sem. -
#94090
Tankblock
aktív tag
tordaitibi
#94082
Tankblock
aktív tag
válasz
tordaitibi
#94082
üzenetére
Application 5 nézd meg és méretezd mire van szükséged.
Ha jól sejtem fault condition esetén olyan 5V kimeneted lesz, de azt egy fesz osztóval könnyen lehet belőni 0.6 V ra.Építsd meg protoba és próbáld ki....
-
demars
addikt
LR2450 gomb akkumulátorhoz nem találok töltőt neten.
Vagy rosszul keresem. -
dave0825
őstag
válasz
ViZion
#94052
üzenetére

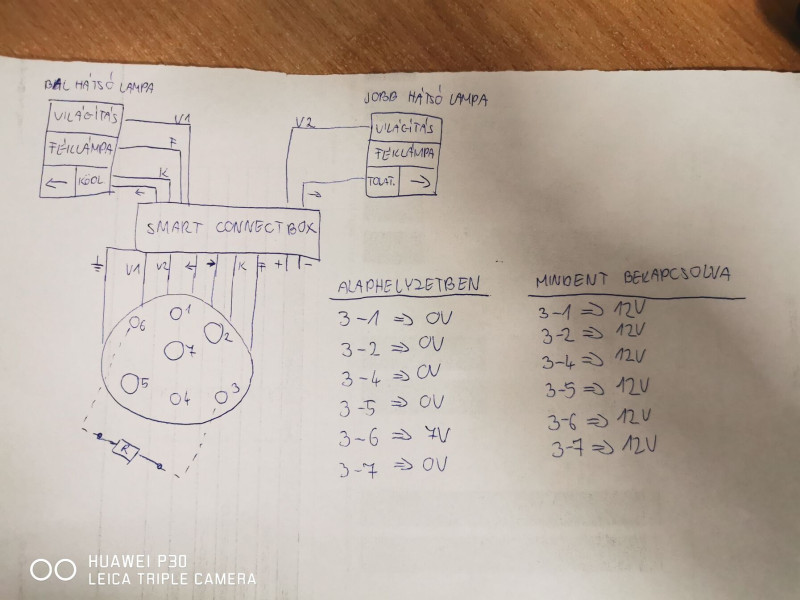

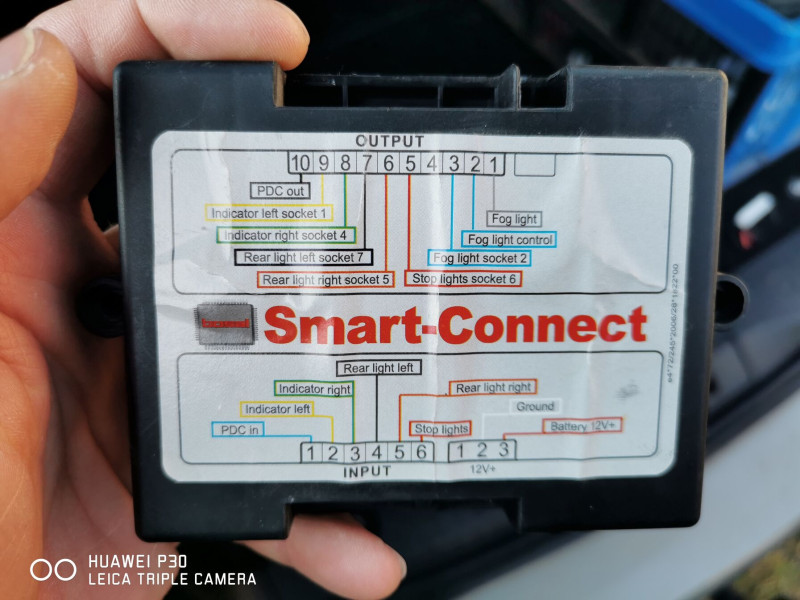

Ez a doboz csatlakozóinak lábkiosztása:

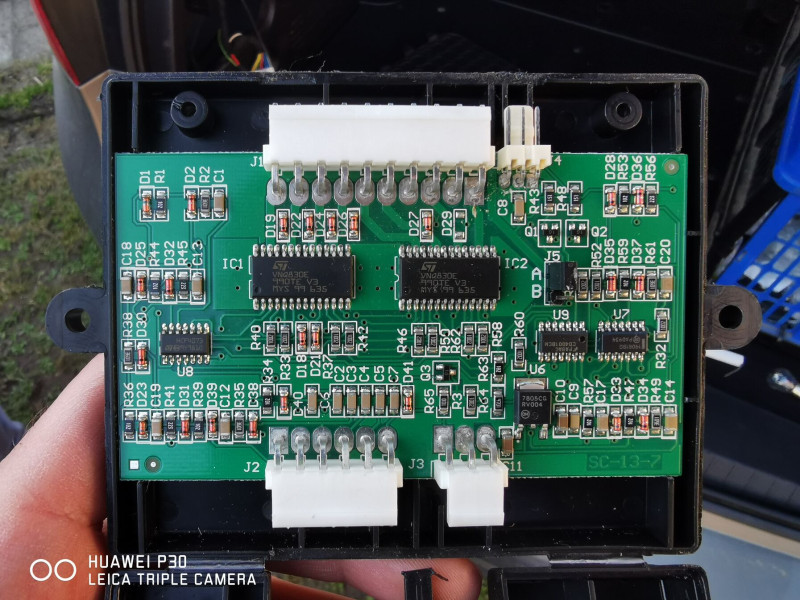

Ez pedig a dobozban van:
J1 a kimenet, ami egyből a futó csatlakozójára megy, J2 a bemenet, ami a hátsó lámpáról jön leginkább (máshonnan is jönnek be vezetékek, de amivel a gond van, a felesleges 7V, az a hátsó lámpáról, ugye az a féklámpa), a J3 a táp, a J4 nem tudjuk mi, 3 vékony vezeték megy a kocsi felé.
Amit megtudtam ma, hogy akkor van csak 7V a féklámpa és a test lábal között, ha világítás kapcsolunk, teljesen alapállásban (se fék, se világítás, se index, semmi) 4.33V van. Visszanéztem a hátsó lámpáig, ott nincs gond.
Ha a doboz bemenetét lehúzom, tehát az autó felől semmi nincs egyáltalán a dobozig, akkor is megvan a 4.33V, tehát nem az autó felőli résszel lesz baj (zárlat, vezeték összeérve, ilyesmi), hanem a dobozzal.
Ötlet, mit érdemes mérnem? Ma még pár órát tudok vele foglalkozni. -
#94087
Reggie0
félisten
tordaitibi
#94086
Reggie0
félisten
válasz
tordaitibi
#94086
üzenetére
Ha nagyon akarod hasznalni, akkor opamp-os kivono aramkor kell, amit 0 aramerosegnel hozza tudsz offszetelni, hogy 0 eseten 0 legyen. De ez homerseklettel es idovel is kuszni fog valamennyit.
Ha csak AC, akkor C-R kapcsolas, mint lentebb irtam. -
#94086
tordaitibi
veterán
ekkold
#94084
-
#94085
Reggie0
félisten
tordaitibi
#94082
Reggie0
félisten
válasz
tordaitibi
#94082
üzenetére
Szenvedtem en is ilyesmikkel, hogy osszefoglaljam: keruld amig teheted. Inkabb egy normalis aramvalto trafot keressel, ha csak az AC-val kell foglalkoznod.
Ha csak AC-t szeretnel merni ezt is tudod hasznalni, csak egy felulatereszto szurot ( C-R ) kell meretezned hozza, es gondolom mivel nem pufferelt bemenetu lesz az eszkozod amit rakotnel, igy minimum egy opamp-os puffer sem art. De ha mar opampozol, akkor egy 3-adfoku salen-key felulatereszto szurot is meretezhetsz, pl. itt: [link]
De mindennek meglesz a maga bojtje, ha mar szurni kell vagy AC csatolni, akkor fazistolas is lesz, raadasul nem is linearis, ami egy szabalyozokornel problema lehet, mert 180 fokig is eltolhatod a szabalyozoddal egyutt. Ha ram hallgatsz, akkor inkabb aramvalto trafo.
-
#94084
ekkold
Topikgazda
tordaitibi
#94082
ekkold
Topikgazda
válasz
tordaitibi
#94082
üzenetére
Meg lehet oldani. De... előbb írd le pontosan mit szeretnél.
Mi a cél? AC-t akarsz vele mérni vagy DC-t?
Ezeknek az árammérő szenzoroknak elég nagy az offszethibája (mászkál a nulla pont), ezért DC mérés esetén, a kicsi áramokat nagyon pontatlanul méri. Ha csak AC-t akarsz mérni vele, akkor a DC nullapont vándorlása nem okoz problémát, ki lehet ejteni egy soros kondival. Mérési célra építhető műveleti erősítős aktív egyenirányító, ami az AC-vel (lineárisan) arányos egyen feszültséget ad ki.
Viszont, AC áramot mérni sima áramváltóval is lehet, ami bizonyos szempontból jobb mint ezek a szenzorok. Az áramváltóval mérés akkor nem jó, ha az áramnak van DC komponense is. Ha mikrovezérlő dolgozza fel a jelet, akkor szoftveresen is lehet effektív értéket számolni a jelből vett mintákból.
Tehát mégegyszer: mit szeretnél mérni:
- AC /DC?
- Mekkora áramot?
- Milyen pontossággal?
- Mekkora felbontással?
- Mi fogja feldolgoznia kapott jelet?
Ha nem tudsz mindenre válaszolni, akkor írd le részletesen, hogy mi a cél ezzel a méréssel, és milyen eszközhöz lesz kapcsolva. -
ViZion
félisten
kerámia főzőlap, kezdetektől melegedő kezelők, amire anno raktak is be extra szigetelést a panel köré.
Tünetek, hogy vasárnap, amikor sokat főzünk, akkor elkezdi magát kapcsolgatni, csak az 1es zónát.
[link] ez a vezérlő. Lehet ez vmi kondi hiba, vagy ilyesmi javítható, vagy el kell engedni? -
#94082
tordaitibi
veterán
ekkold
#94081
válasz
ekkold
#94081
üzenetére
És többiek,
van egy ilyenem, ez egy hall szenzor alapú áramérzékelő. [link]
Ennek a kimenete 2,5V és az áram polaritás függvényében a 2,5 volthoz képest adja ki a feszültséget.
185mV/A és ezt kéne feldolgoznom de a feldolgozó egység meg 0-0,6V között tudja fogadni a jelet.
De most amúgy is meg vagyok lőve. A szenzor bár tud AC-t is mérni, ezt a 2,5 volthoz képest tudja kiadni +- eltéréssel. Így meg már lövésem sincs, hogyan tudnám hasznosítani a 2,5V+-0,6 voltot.
Ráadásul szimmetrikusan, mindkét periódust kéne figyelnie, alsó-felső szinusz áramát. A szenzor képes rá, 80kHz a határfrekije de én mit kezdek egy 1,9-3,1V között mászkáló kimenti jellel, mikor nekem testhez képest 0-0,6V kéne amit fel tudok dolgozni a következő áramkörrel.
Át lehet ezt valahogy konvertálni? A 2,5 volthoz képest +-0,6 voltot testhez képest +0,6 voltra? -
#94081
ekkold
Topikgazda
tordaitibi
#94080
ekkold
Topikgazda
válasz
tordaitibi
#94080
üzenetére

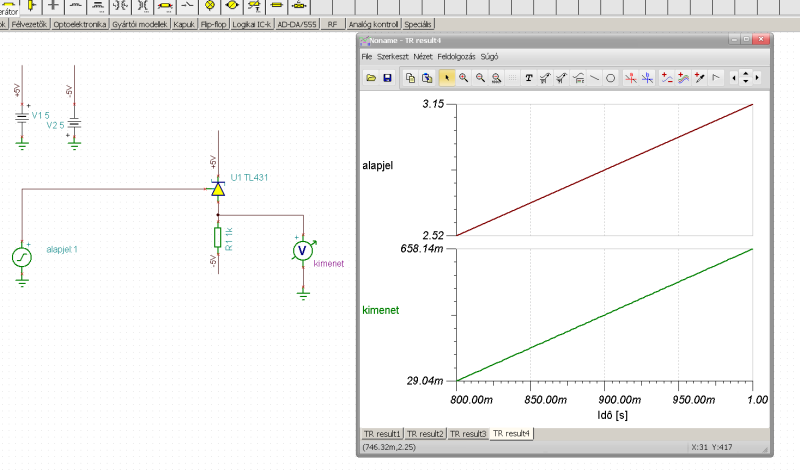

2,5V zener (TL431) sorbakötve? Persze nem tudjuk, hogy terhelhető-e az az alapjel. Ha nem terhelhető, akkor opamp is kellhet...

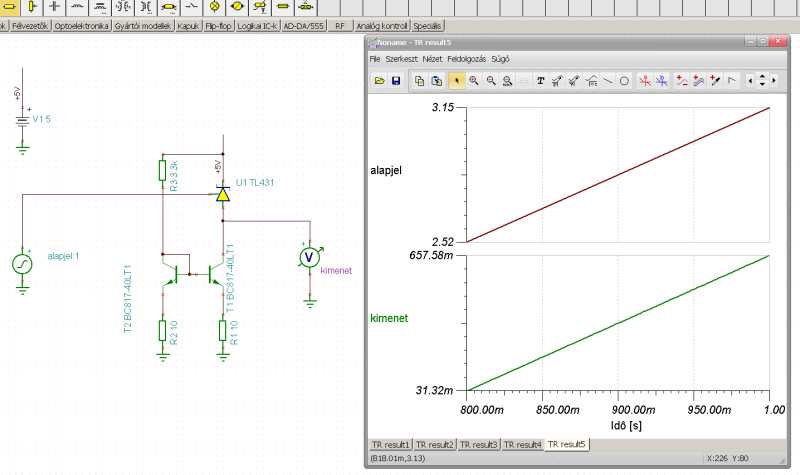

Illetve, akár így is:
Ha csak szimpla táp van, akkor nehéz nulláig levinni a kimenetet, de egy áramtükörrel egész jól megközelíthető lenne.
-
#94080
tordaitibi
veterán
tordaitibi
#94077
válasz
tordaitibi
#94077
üzenetére
Mert elírtam....
2,5-3,15V között vagyis a 2,5-re jön rá a 0,65V.
Bocsi. -
#94079
Tankblock
aktív tag
tordaitibi
#94077
Tankblock
aktív tag
válasz
tordaitibi
#94077
üzenetére
OPAMP pl így : [link]
arra figyelj ha 1 supply van akkor legyen az OPAMP rail to rail.
a gaint 1 re állítod, 2.5V resitív osztó vagy zener tudsz csinálni.... -
#94078
Audience
aktív tag
tordaitibi
#94077
Audience
aktív tag
válasz
tordaitibi
#94077
üzenetére
Ha kivonom a feszültségeket amiket írtál nekem nem jön ki amit szeretnél. Amúgy zenerrel pl. el lehet szintet tolni de azt sem ártana tudni, hogy mit szeretnél ezzel az eltolt feszültséggel.
-
#94077
tordaitibi
veterán
Sziasztok, megakadtam, elkelne egy kis segítség.
Van egy áramkör aminek +2,5V az alapjele és erre jön rá mikor működik 0,65V.
Azaz a kimenet 2,5-2,65V között mászkál.
Nekem cak a 0,65V kellene azaz el kéne tüntetni a 2,5 voltot. Hogy 0-0,65V legyen.
Hogyan tudnám ezt? Van tranzisztor, zener, fet, ME a tarsolyomban a megvalósításhoz. -
tukko1
aktív tag
Sziasztok! Van egy ilyen 24voltos 120 wattos tápegységem! Tudom ezt valahogy használni 8méter, 5 voltos, ws2812b (méterenként 18 wattos) típusú ledszallaghoz?
-
#94072
tordaitibi
veterán
demars
#94070
-
Babetta-X
senior tag
Sajnos pont, hogy nem mindegy, mert az új szerződés folyamatban van, és ha elég a távoli felkapcsolas akkor örülök ha tudom hogy rossz a kis megszakító akkor pedig már most próbálom nyomasztani őket. Egy hetem van felújítani kb, ezért nem mindegy hogy alakul a dolog. Aggregátor a helyi adottságok miatt nem/nagyon nehezen megoldható. Ezért lenne fontos tudnom, hogy normális e hogy nem tudom felkapcsolni a megszakitót
-
#94066
tordaitibi
veterán
tordaitibi
#94065
válasz
tordaitibi
#94065
üzenetére
-
#94065
tordaitibi
veterán
dave0825
#94057
válasz
dave0825
#94057
üzenetére
Írtam, többször:
tegyél rá izzót próbára 21W, ha eltűnik a 7V, menj lejjebb, 15w, 10, 5... és ha így jó, egy ekkora ellenállást kell bekötni. ha így se jó átvezet benne a kapcsolóeszköz, ezt is írtam, fet a legvalószínűbb, azt cserélni a dobozba. Ha ez a baja és nincs kiöntve műgyantával akkor javítható.
Vagy ha nem javítható, ajánlották a relét, egy 5-6V relével sorbakötsz egy 7V zenert, kell még egy antiparalal dióda a lórugás miatt és ennyi.

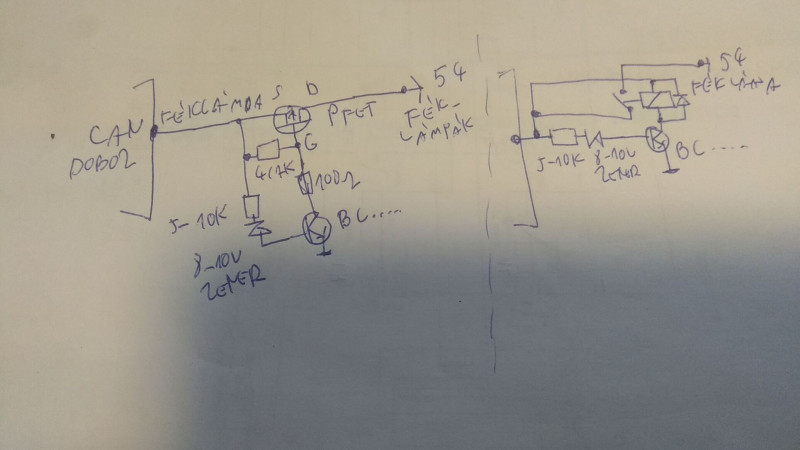

Vagy ugyanez a megoldás, zener+tranzisztor ami vagy relét vezérel vagy egy P power fetet, az meg közvetlenül a féklámpát.
A lehetőségek tárháza végtelen a 7V eltüntetésére. -
Tamy
senior tag
válasz
Babetta-X
#94062
üzenetére
Az olaszországi viszonyokat nem ismerem, de számomra elég egyértelmű, hogy ha nincs aktív előfizetés, akkor áram se lesz. Az meg számodra lényegtelen, hogy távolról van lekapcsolva, vagy simán rossz, mivel az a kismegszakító gondolom úgyis a szolgáltató tulajdona, ha rossz, majd cserélik.
-
dave0825
őstag
Azért lett LED lámpa a gyári helyett, mert törött volt, cserélni kellett és ebből pont akkor rendelt apám ismerőse, így rendeltetett vele magának is.
Aryes: gyújtás nélkül nincs feszültség a csatlakozón.
Egyébként maszekban villanyt szerelünk rendes meló mellett (villanyszerelő munkatársammal), szóval tudom, hogy érdemes biztosra menni, ronda dolgok tudnak lenni villamos problémákból, csak hát apámnak hiába beszélek sokszor... Valami dugaljat, lámpát felrakok, bekötök neki, már azzal jön, hogy "régen még hangszóró vezetékről is ment a villany, mégse volt baj". Szóval na...
-
#94062
Babetta-X
senior tag
Dr. Szilikát
#94061
Babetta-X
senior tag
válasz
Dr. Szilikát
#94061
üzenetére
Köszönöm a részletes választ. Azért érdekel ez a távoli dolog, mert mint kiderült nincs aktív előfizetés a villanyórán, és vajon lehet-e, hogy a szolgáltató távolról megoldotta, hogy nem tudom felkapcsolni ezt a biztosítékot, és ha kész az új szerződés akkor aktiválják a dolgot és felkapcsolhatóvá válik, vagy pedig ez lehetetlen és mindenképp a biztosíték a rossz ha nem tudom felkapcsolni úgy, hogy a házra menő vezetékeket kikötöttem.

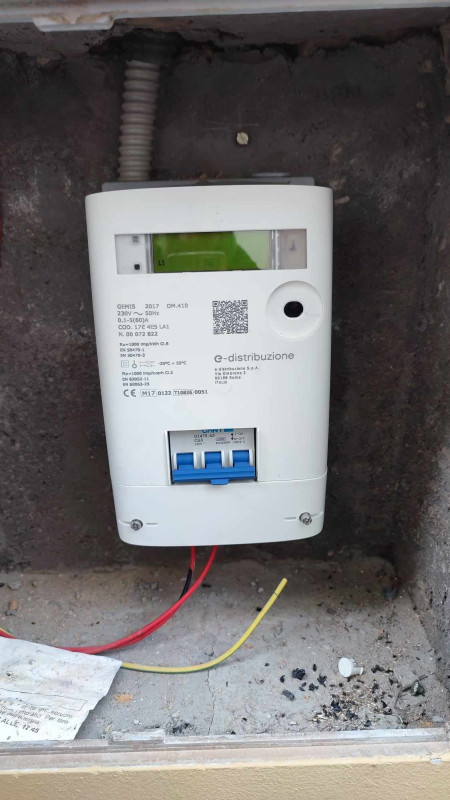

Azért pörgök ezen annyira, mert a képeken látható villanyóra Olaszországban van, én meg jövő héten mennék oda olyan dolgokat csinálni amihez nem árt ha van 230 -
#94061
Dr. Szilikát
őstag
Babetta-X
#94040
Dr. Szilikát
őstag
válasz
Babetta-X
#94040
üzenetére

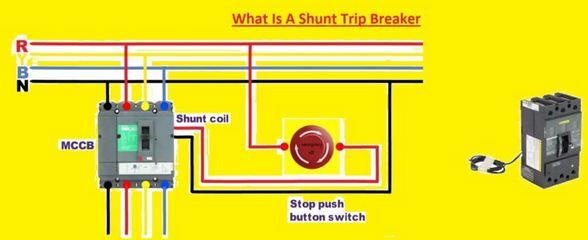

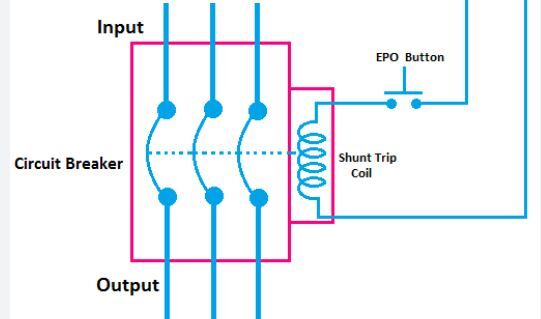

Nem épp arra szokták használni, inkább vészleállítóként (Emergency Power Off), sőt vezérelheti egy távolabbi túláramérzékelő vagy bármi eszköz:
Van nyitó, azaz állandó táplált változata (öntartónak is mondhatjuk), ami még biztonságosabb, nem kell tartani szakadási hibától:
Ez a "shunt trip" ebben a kontextusban egyfajta ipari szleng, ha jól vettem ki.
Párhuzamos lepattintó, kiakasztó, leoldó és hasonló értelemben. -
Tamy
senior tag
válasz
dave0825
#94057
üzenetére
Teljesen félreérted, én nem írtam ellened egyetlen rossz szót sem. Az első hozzászólásod valóban félreérthető volt, én sem értettem mi is a problémád pontosan, de utána leírtad világosan. A megoldást nem tudom, a hozzászólásom ViZion kollégának ment, ő értette félre, hogy a 12 V helyett van 7 V-od, amit pontosítottam korábban. Bár alapvetően az ellenállást csak legutolsó megoldásként választanám, inkább az okot szüntetném meg. Mi értelme a ledesítésnek, ha közben majdnem ugyanazt az áramot fogyasztod el a végén, csak a különbözetet ellenállásokon elfűtve?
-
#94058
rednifegnar
senior tag
dave0825
#94054
-
#94057
dave0825
őstag
tordaitibi
#94055
dave0825
őstag
válasz
tordaitibi
#94055
üzenetére
Megnézem hétvégén, de valószínűleg nem, mert a LED érzékenyebb szokott lenni ilyenre, viszont vissza nem lesz cserélve úgysem a lámpa eredetire, nem én döntöm el.
ViZion: a bejövő oldalt is kimértem természetesen, ott 3V volt csak ugyanazon 2 pont között, az sem természetes, de az már direktben a hátsó lámpáról jön, ott pedig nincs gond.
Tamy: elárulnád akkor, hogy mi a baj? Sejtem, mire célzol, de elárulom, nem vagyok teljesen hülye a témához, csak max nem úgy fogalmaztam, ahogy páran kívánták. Mégis volt, aki normálisan tudott válaszolni. Nem kötöttem 350 éve utánfutó aljzatot, de csináltam már jó pár hasonló dolgot, gyermekkorom óta, ésszerű keretek között, hogy életem is maradjon mellette. Most pedig egy egyszerű kérdést tettem fel: ahol valami hiba miatt 7V van, és 0-nak kéne lennie egy egyszerű ló**** utánfutó kimeneten, ott a halványan világítást mekkora teljesítményű, méretű ellenállás orvosolhatja, ha nem akarom újraépíteni az egész nyamvadt boxban a panelt, se IC-t méregetni... Világítson, ahogy kell, ennyi.
-
#94055
tordaitibi
veterán
dave0825
#94054
-
dave0825
őstag
válasz
leweegee
#94053
üzenetére
Nem tudok, le lett cserélve a komplett lámpa beépített LED-esre. De egyébként nem magával a LED-del van gond, mert másik autókon jó, azokon nincs is feszültség ott, ahol nem kell lennie alapesetben, a Meriván feszültség van ott, ahol nem kéne lennie.
ViZion: Tönkrement a doboz, ez biztos, ha annak a belsejéhez hozzá tud valaki szólni, szívesen lefényképezem, kimérek rajt bármit, ha javítható, és érdemes cserélni valamelyik komponenst. 35.000 Ft az új box, lett már költve az autóra, és édesapám nem szívesen venné meg, ha olcsóbban is megoldható a javítás. Viszont sajnos leginkább hétvégén vagyok nála, akkor tudok a dologgal foglalkozni.
-
ViZion
félisten
írtam, h az a baj, h ott fesz van, olvasd el újra. mivel nem akarja megbontani, rendesen kimérni, így marad a gányolás, próbálgatás. Ha valóban ledre lett átszerelve, ahhoz lehet venni ellenállást, ami nem ég szét. ha az említett doboz a rossz, akkor azt szedném szèt elsőként. akkor mérhető a bejövő is.
-
#94050
dave0825
őstag
tordaitibi
#94049
dave0825
őstag
válasz
tordaitibi
#94049
üzenetére
Nem dugtunk rá semmit. Üresen mértük ki a csatlakozót az én autómon (G Astra) és apám autóján (B Meriva). Az enyém jó, alapesetben sehol nincs fesz, csak ha világítás, index, fék, stb. kapcsolva van. Az övé rossz, mert világít a féklámpa halványan, másik autókon nem. Megmértük a csatlakozót, 7V van 2 láb között, ahol nem kéne lennie. Nem tudom máshogy leírni.
Ha visszaraknánk a lámpát (egybeépített olcsó LED-es lámpa, tehát nem izzócsere volt), akkor is valószínűleg az autó felől ugyanúgy kijönne a 7V, pedig nem kéne, mert 3 másik autón sincs ilyen gond. -
#94049
tordaitibi
veterán
dave0825
#94048
-
dave0825
őstag
Köszönöm, végre valaki érti. Igen, írtam, hogy minden nélkül, alapesetben is a 0V helyett 7V van. Ennyi.
2011-es az autó (Opel Meriva B), nem hiszem, hogy a vezetékkel lenne gond, egy vonóhorgos bolt szerint tipikusan a box romlott el, szokásuk. Más minden működik, egyedül a féklámpa rosszalkodik. Másik autókon tökéletes, meg is mértem a csatlakozót, és jól is működik a futó, amiben nincs ilyen box (2003-as Astra G, 1999-es VW Sharan).tordaitibi: nem, nem a LED-esítéstől világít, az előző autón, és másik 2-n nem világít... A gond az, hogy 7V van, mikor 0-nak kéne lennie. Ha nyomom a féket, megvan a 12V. Ezt írtam az előbb is, csak az "esés" volt a zavaró mindenkinek... A zúzám maradjon inkább meg.
Én is kötöttem már be, minden gond nélkül, ha hiszed, ha nem, szakszerűen. Csak abban az autóban nem volt ilyen szirszar Smart Connect box, ami elromolhat (el is romlott). Hátsó lámpáról jött minden, ahogy jönnie kell.
Az ellenállásos részt köszönöm.
Annyit utánanéztem, hogy irányjelző izzó helyett LED-re csere esetében 6 ohm, 50W-os ellenállást lehet venni több helyen, de azt sokallom. Nem emlékszek, régi motoromon, mikor a relé maradt, csak izzó helyett lett LED index, mekkora ellenállást tettem bele. -
Tamy
senior tag
válasz
ViZion
#94045
üzenetére
Ha jól értem azt írja, hogy alapállapotban (fékezés nélkül) van 7 V, fékezéskor megvan a 12. Tehát inkább az a kérdés, hogy honnan kerül oda? Terhelés nélkül se illik összeszedni neki. Lehet, hogy valahol már rossz a vezeték szigetelése, és gyengén összeér valamivel, amin alapból ott a 12 V? De valószínűleg az van, amit tordaitibi ír, hogy a kontroll miatt van.
-
#94046
tordaitibi
veterán
dave0825
#94044
válasz
dave0825
#94044
üzenetére
Ne jujgass egyem a zúzádat. Hülyén írtad le a kérdésed, ennyi. 7 voltot mérsz erre leírod hogy ennyi esik. Persze, kinnt az eső, az esik .
Az utánfutó aljzat szakszerű bekötésérőé tartott kismonológért külön köszi
"80-ba már kötöttem be ilyeneket de kösz a felvilágosítást Magyarul ledesítetted az utánfutót és halványan világít állandóan.
A féklámpát állandó kontroll alatt tarja a modul (az indexeket is), így érzékeli hogy nem égett ki.
Vagy átprogramoztatod a modult ledre, vagy visszateszitek a 2x21W égőket, vagy amit írtál, kell egy ellenállás. Azt ki kell totózni, egyébként az a 7V kis terhelésre is le fog esni, első körbe 100 ohm körül kezdeném. Ha beválik,legalább 5W, és ne bandázsold bele a kötegbe nagyon, maradjon szabadon. -
ViZion
félisten
válasz
dave0825
#94044
üzenetére
Kicsit egyértelműbben fogalmazhatnál, ahogyan azt itt mindenki tudja...
A feszültség esés egy fogyasztón vagy áramköri elemen mérhető. Ha Nálad a két láb között 7 V van, akkor ott nem 7 V ESIK, hanem a 12 V esik 7 V-re valami miatt.
Ha már ezt mindenki tudja, akkor lépjünk is tovább.
Alap probléma az, h 7 V van a féklámpánál, de ettől a világításnak nem kellene halványodni. Vagyis nem a 7 V a probléma, hanem a 12-7= 5 V, ami valahol elkúszik... ezt egy ellenállással korrigálnád, ami nem jó irány, de mivel megbontani nem akarod, kész. -
dave0825
őstag
Jajj. Feszültség esik, áram folyik, nem? Azt hittem, ezt itt azért mindenki tudja.
Elnézést, annyit kihagytam (azt hittem, egyértelmű), hogy NINCS utánfutó rádugva a csatlakozóra, és semmi nincs felkapcsolva, se nyomva, tehát teleken alaphelyzetben van az autó, és a csatlakozó is, így mertem 7V-ot a 2 láb között, hall 0V-nak kéne lennie.
Részletesebben: 7 lába van az utánfutó csatlakozónak.
Az egyik a test, a többi a pozitív (bal index, jobb index, világítás 1, világítás 2, féklámpa, ködlámpa).
A gond, hogy 7V van ( )a test és a féklámpa között, ezért halványan világítanak a lámpák a féket nem nyomva is (mivel LED-esek, főleg érzékenyebb az alacsonyabb feszre is), természetesen 12V megvan a féket nyomva.Az ellenállás pedig ugyanazt segítené, mint pl. a belső világításra párhuzamosan kötve, ha kínai, rosszul méretezett ellenállású LED izzó van benne, és halványan világít pár Volt feszültségen is. Ellenállással nem világít, mivel kisebb az ellenállása annak a komponensnek, mint a LED izzónak, így az ott folyó áramot az adott feszültségen az ellenállás veszi fel.
Így érthető?
Az ellenállás a test láb, és a féklámpa láb közé menne, tehát párhuzamosan azokra. (Vagy akár 1-1 külön-külön a féklámpa izzójára.)ViZion: a test és a világítás között 0V van (esik...), ha nem nyomjuk a féket, és nincs világítás sem. Ez így jó is. Viszont a test és a féklámpa között 7V, ha nem nyomjuk is. Ez így nem jó.
-
#94042
tordaitibi
veterán
dave0825
#94041
-
dave0825
őstag
Üdv. Olyan gondom van, hogy egy autó vonóhorog csatlakozóján a test és a világítás lába között 7V feszültség esik, amitől halványan világít az utánfutó lámpája. Az okára pontosan nem jöttünk rá, van egy Smart Connect box nevű vezérlő doboz a 7 lábas vonóhorog csatlakozó előtt, valószínűleg a can-bus miatt, de ennek a cseréje elég drága lenne. Előbb megpróbálnám egy ellenállással párhuzamosan kötve. Ha rákötném az említett 2 lábra, azzal megoldódna? Mekkora ellenállás lenne célszerű, ami Wattra azért bírja a folyamatos használatot?
-
#94040
Babetta-X
senior tag
Dr. Szilikát
#94039
Babetta-X
senior tag
válasz
Dr. Szilikát
#94039
üzenetére
Köszi szépen! Azok nem plombáltak, simán kiszedtem őket, de csak a ház bekötése (két alsó piros vezeték) köthető így le, a biztosítékhoz nem enged hozzáférést.
Akkor ezek szerint van esély, hogy (akár távolról?) rákapcsoltak egy kioldó tekercset és azért nem megy az egész? Mármint ha ez a tekercs aktív akkor létezik, hogy nem is engedi felkapcsolni a kapcsolót? -
#94038
Dr. Szilikát
őstag
Babetta-X
#94037
Dr. Szilikát
őstag
válasz
Babetta-X
#94037
üzenetére
DZ47S-63
https://www.ien.eu/uploads/tx_etim/Shunt-release_Circuit_Breaker.pdf
https://www.google.com/images?q=shunt+trip+coil
S-betű jelentése szerint van egy kioldó tekercs, amire 230 V-ot lehet kapcsolni és akkor (is) megszakítja az áramkört.
Ha maga az eszköz hibás, lehet plombával ellátva, amit feltörni nem szabad.
-
Babetta-X
senior tag
Sziasztok!
Adott Olaszországban egy kis lakás, ahol relatív régóta senki nem lakott. Mikor kimentem, megpróbáltam felkapcsolni a villanyóra biztosítékát, de még egy pillanatra sem sikerült, tehát azt gondoltam valami zárlatos. Kikötöttem a teljes lakást az óráról, tehát a kimenőn nincs semmi, és így is ugyanaz a helyzet. Létezik hogy a megszakító elköszönt az állásban, és ez a problémája? Illetve ezt ki lehet vajon cserélni az óra komolyabb szétbarkácsolása nélkül? Vagy az létezhet, hogy "távolról" letiltják mert nincs élő szerződés?
Köszi előre is, csatolok egy képet, hogy lássátok miről van szó. Megütögetni próbáltam, hátha segít, de ugyanaz maradt a helyzet
-
#94036
Aryes
nagyúr
makszutov.hu
#94010
válasz
makszutov.hu
#94010
üzenetére

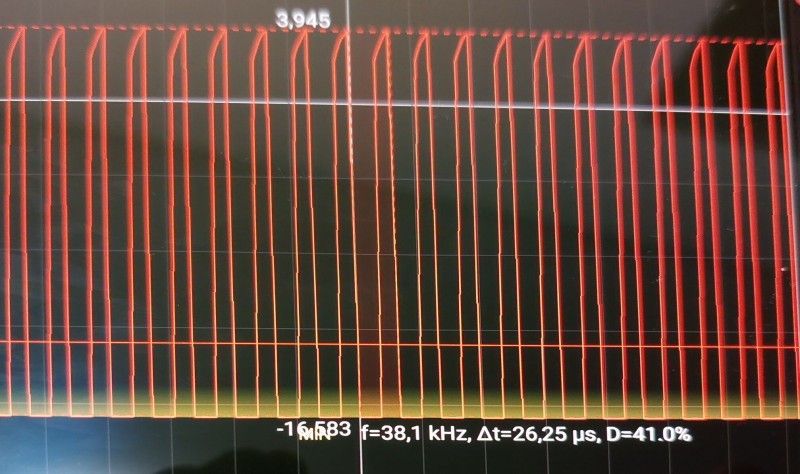

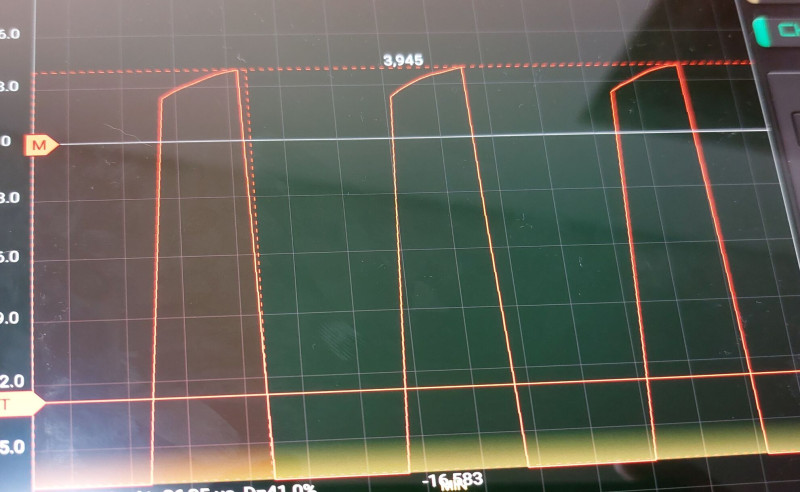

Na, itt egy szkópos jelalak:
Ezt a LED két kivezetésén mértem, de magán az ESP gpio-n is ugyanezt a jelalakot kaptam.
Mi okozhat ilyen jelalakot? Vmi parazita kapacitás lenne?
Nem igazi szkóppal néztem, csak az említett blackpill + tablet kombóval. Mivel nincs hozzá kész az elektronika, egy opampot kötöttem elé, hogy ne vágjam taccsra a tabletet véletlenül, attól lehet?
-
-
#94027
Dr. Szilikát
őstag
bentami
#94020
Dr. Szilikát
őstag
válasz
bentami
#94020
üzenetére
Nem soros kötés véletlenül? De akkor 26 / 9 = 2,9 V jut egy LED-re, viszont inkább 3 V fölé szokták hajtani. De nem zárható ki ez sem.
Noha van olyan COB LED, amiben belül vannak soros (vegyes kapcsolású) chipek, de azok nagyobb teljesítményűek, úgyhogy valami itt nem áll össze.
Néha / gyakran benézik laikusok, amikor nem is a driver hibás, ezért nem ártana jobban átlátni, hogy mi itt a gond.
-
-
Nem én intéztem ezt a részét, hanem az Arduino library
A látszattal ellentétben nem vagyok amúgy teljesen fogalmatlan az ügyben
, néhány éve kísérleteztem vele, hogy a vivőfrekvencia és a PWM kitöltési tényező változtatása segítségével hogyan lehet csökkenteni a sugárzás hatósugarát úgy, hogy a vevő oldalon az adó irányát és a távolságát is meg lehessen becsülni (egy játékot terveztem ezzel), és elég jó eredményeket lehetett vele elérni, ráadásul kiderült, hogy 31kHz és 45kHz közt gyakorlatilag mindegy a frekvencia. Csak ezek a kísérletek pont az ellentétes irányban (hatósugár csökkentés) tettek lépéseket, ezért most nem sok hasznát veszem.
-
#94023
Barret001
addikt
tordaitibi
#94006
Barret001
addikt
válasz
tordaitibi
#94006
üzenetére
Nemrég csináltam hasonlót,kondenzátor bankkal . Ment a levesbe egy step down is. Egyenlőre hanyagolom a nagyobb kondikat...Nem ér ennyit . Volt ám atomvillanás
-
bentami
csendes tag
Sziasztok.
Adott egy alkatrész (dc-dc áramgenerátor,driver) próbáltam minden módon keresni(szövegesen, képpel, angolul)de sehogy nem találok még csak hasonlót sem.
A mért bemeneti feszültség 28-29V, kimeneti 26V
A mért kimeneti áramerősseg pedig fix 500mA
(9db párhuzamosan kötött 3W ledet hajt)Nagyon sok drága, számomra feleslegesen sok komponensből álló drivert talalok, ahol állítható a feszültség, es az áramerősseg is. De nekem egy egyszerű, fix áramú driver kellene
Van esetleg ötletetek h miként keressem?
-
#94011
Aryes
nagyúr
makszutov.hu
#94010
válasz
makszutov.hu
#94010
üzenetére
Elhiszem, de nincs
-
-
#94006
tordaitibi
veterán
Aryes
#94004
-
#94004
Aryes
nagyúr
tordaitibi
#94002
válasz
tordaitibi
#94002
üzenetére
Az 5V a tranyó miatt asszem csak 3,8V (vagy 4,4V
kevertem a darlingtonnal), de igazad lehet. Ennek ellenére sok kapcsolási rajzot lehet látni a neten, ahol nincs az ir led előtt védő dióda. Tized másodpercenkig van csak hajtva 50% PWM mellett. -
#94003
Aryes
nagyúr
E.Kaufmann
#94001
válasz
E.Kaufmann
#94001
üzenetére
Elnéztem, tényleg 940nm. Boltban vettem egy marékkal, csak annyit tudtak mondani, hogy 940nm, kérdeztem mekkora árammal lehet hajtani, mondta az eladó, hogy 10-20mA
Gondolom ez csak tipp volt, mert a típusát se tudta megmondani. Néztem pár vishay infra LED adatlapot, peak current-re 200-300mA van mindegyiknél megadva. Persze ettől még lehet, hogy ez tényleg csak 20mA-t bír, de őszintén, nem nagyon hiszem... -
#94002
tordaitibi
veterán
Aryes
#93996
"80-ba már kötöttem be ilyeneket de kösz a felvilágosítást
A jel pedig maga jó, mert a tévé veszi.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
- Információbiztonság, kiberbiztonság, adatvédelem
- OTP Bank topic
- iPhone-t használók OFF topikja
- Hővezető paszták
- A fociról könnyedén, egy baráti társaságban
- Parkside szerszám kibeszélő
- Milyen cserélhető objektíves gépet?
- World of Tanks - MMO
- Amazfit Balance - ár-érték egyensúly
- HiFi műszaki szemmel - sztereó hangrendszerek
- További aktív témák...
- BESZÁMÍTÁS! Gamer számítógép Asus B150M i3 6100 16GB DDR4 240GB SSD GTX 1050 Ti 4GB Sharkoon 500W
- Lenovo Thinkpad T14 üzleti i5-10310u 10th gen. 8-32Gb RAM 256GB-1TB SSD gar.
- CarPlay / Android Auto adapter meglévő Android alapú fejegységhez
- Bomba ár! Lenovo X1 Yoga 2nd - i7-7G I 8GB I 256SSD I 14" WQHD Sérült I W11 I CAM I Garancia!
- BenQ PD-3200-U Monitor - Designer 4K 32"
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
