#92800
Gézengúz
addikt
razorbenke92
#92799
Gézengúz
addikt
válasz
razorbenke92
#92799
üzenetére
Köszi!!!
Csak lehet?
-
#92799
razorbenke92
őstag
Gézengúz
#92798
-
#92798
Gézengúz
addikt
razorbenke92
#92797
Gézengúz
addikt
válasz
razorbenke92
#92797
üzenetére
Ez egy nagyon jó és érthető leírás volt.
Köszönöm.
[link]Ennek az ára jobban tetszik, ez is így működik?
-
#92797
razorbenke92
őstag
Gézengúz
#92796
válasz
Gézengúz
#92796
üzenetére
Multifunkciós időrelé: [link]
Adsz neki fix fázist (A1), nullát (A2), és a vezéreltet (B1) is. Beállítod a megfelelő módot (ha jól értelek, neked a BE mód kell a linkelt esetén). Ezután a relé még beállított ideig (0.1s és 24 óra között állítható) tovább tartja a szivattyút üzemben az eredeti vezérlés után.
-
-
fain. lehet kapni villamossági boltban darabolható sínt, azt egy távtartóval a dobozhoz/lemezhez rögzíted, mehet rá az elosztóblokk. A linkelteken kívül van sokféle, érdemes körülnézni.
-
Wago azért jobb, mert könnyű. Ezek marha nehezek, a belső egy rézdarab. Ezt sínre szokták rakni. Itthon meg ebből több db Wago kijön árban.
Amúgy helytől is függ. Minap pici ESP8266-ra csináltam "földhidat":
a beforrasztott tüskesorra keresztben húztam egyet, a GND és a szemközti pin volt a két széle, a közteseket a GND-re forrasztottam, így lett 6 db GND pin-em. De ehhez nem csináltam nyákot, kici kellett legyen. -
-
Udv topiklakok!
Gyors kerdessel fordulnek hozzatok, aztan nem rontom a levegot

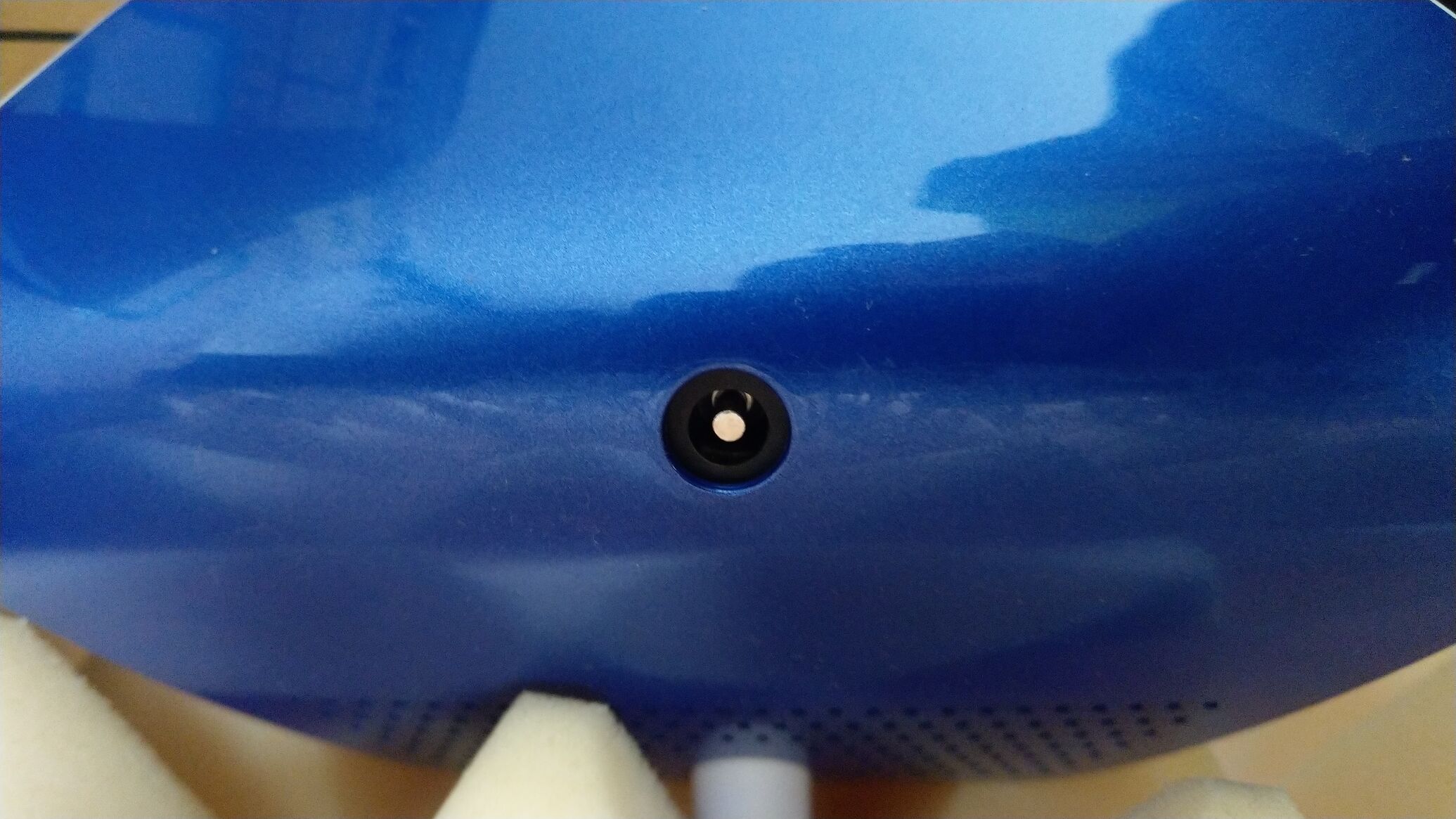

DC dugot keresek, 7mm szelest, 3mm belsovel, tuske nelkul, mondjuk 10mm hosszban (ez nem tudom szamit-e)
Istenert nem talalok neten sehol sem...
A tap reszet (18v0.5A) meg megoldom, de a dugo kifogott rajtam.
Esetleg barmi otlet?
Vagy moddoljak egy 6.5est 0.25os lemezzel? -
Joshi
titán
Üdv. Ez a topik jobban pörög, ezért ide is beteszem a kérdésemet.
-
r6man123
senior tag
válasz
Jarod1
#92776
üzenetére
Igen W11!
Biztos az OP rendszernek is köze van hozzá. A TV HEDMI CEC ki van kapcsolva, az egyik monitor mégis csak akkor kap jelet, ha a TV-t bekapcsolom.
Néha a monitorok elkezdenek villogni, ha bekapcsolom a TV-t akkor abbahagyja. (utána a TV-t kikapcsolhatom).Viszont a folyamatos mikrovillogás a TV előtt is volt, azért gyanakszom a dugaljakra. Ezt valahogyan ki lehet mérni? Vagy a saját adapter kizárja, hogy valamilyen gebasz legyen az árammal/ konnektorral?
Amikor a monitorokon elmegy a jel, amúgy nem kikapcsol, hanem a kijelző, hanem a "DP port jel" nem található felirat jelenik meg, a monitor bekapcsolt állapotban marad.
Itt van amit a monitor produkál, egyre jobban elfogadom, hogy HDMI hiba: https://www.youtube.com/watch?v=o18Q4eZWESo Pedig minőségi kábel, PS5-nél nincs gond... -
r6man123
senior tag
Sziasztok!
Nem tudom melyik topikban fér el a helye, de talán itt a legjobb.
Már régi sztori, a monitorjaimon időről-időre észreveszem, hogy "mikrovillognak". Volt már monitor csere, volt már videókártya csere. Most újra előjött a dolog.
Újépítésű családi ház, ennek megfelelően minden korszerű (jelentsen ez bármit is). A PC és a monitorok egy fali 5-ös dugaljban vannak (Sedna), mellettük CAT6 kábel. Ennyi.
Illetve még egy hiba lépett fel, amire eddig nem találtunk megoldást. Nemrég felkerült a falra egy Hisense TV - ez egy másik dugaljban van, de a PC-re rá van kötve. A TV-n gyakran elmegy egy pillanatra a kép+hang HDMI-vel, néha szétesik a kép. Lehet valami köze a dugaljhoz? Szoba külön kismegszakítón.Totál laikus vagyok. Lehetséges, hogy valamilyen szűrő kellene a konnektorhoz? (mindkét monitor saját tápegységes).
-
válasz
Janos250
#92767
üzenetére
Én is csináltam korábban paneleket, de az utóbbi időben többnyire mikrokontrollerrel és kiegészítőivel ismerkedek. Azokat meg majdnem olcsóbb és egyszerűbb megvenni kész panelként, mint megvenni az alkatrészeket, panelt tervezni+marni.
Tavaly 500 Ft-ért vettem kész step-down paneleket. Kb az alkatrészek kerültek volna ennyibe.demars #92768 Köszi.
-
-
q13579
senior tag
-
válasz
q13579
#92766
üzenetére
Sorkapocs is jó, ha nem lesz szem előtt.
De különben kb. akármilyen, legalább 10 pólusú csatlakozó is jó. DB-9 (külön a ház a földnek, úgy megvan a 10), DB-15, (soros port, VGA csatlakozó, utóbbi ugye 15 ér), gameport csatija, DB-25, stb.
A két UTP-s cucc annyiban macera, hogy fel lehet cserélni. -
demars
addikt
Szinte bármelyik villamossági boltban kapni ilyen elosztó blokkot (én általában kéket meg zöldsárgát használok). Ennél viszont figyelj a vezetékre, csavaros szorítású, a vékony vezeték kicsúszhat.
Ezeket 0,5 -10 mm2 ig fogadnak, van amelyik 16 mm2 ig. A vékonyabb is megoldható de ahogy írták, duplán kell csupaszítani és hajtani. -
q13579
senior tag
Sziasztok,
Pár napja feltettem egy kérdést, hogy a következő kábelt hogyan lehetne összetoldani, akkor azt írtátok, hogy forrasztással meg lehet oldani.
Viszont most változott az igény abból a szempontból, hogy oldható lenne a legjobb... Ehhez esetleg nem lehetne RJ45-ös csatlakozót használni? 10 eres kábelről van szó, ketté szedném és 5-5 eret kötnék egyik-be másikba. Így ha megint szét kell szedni, akkor csak simán az UTP csatit húzom szét.
-
#92764
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Helló!
Ajánljatok légyszi kapcsolót.
Autó középkonzoljába szeretnék kapcsolót tenni (valószínűleg a szivargyújtó áramköréről ágaznék le), ami a pozitívot és negatívot is kapcsolja.
Jó lenne, ha kör alakú lenne a beépíthető kapcsoló háza, mivel kört tudok fúrni a műanyagba.De még jobb lenne, ha 2 áramkört is tudnék kapcsolni 2 "billentyűvel", ha ilyenre tudnátok ajánlani kapcsolót.
-

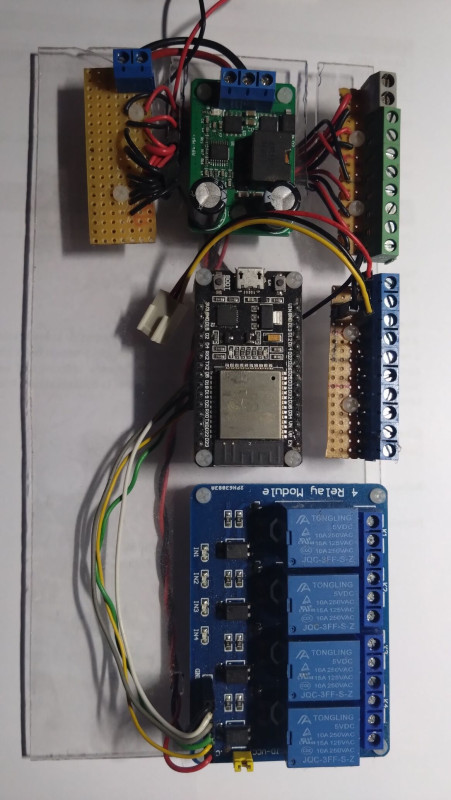

Üdv,
kérdésem lenne. Ti hogy szoktátok megoldani a tápelosztást? Van a dobozba 2-5 NYÁK aminek áramot kell adni. Bejön a táp a dobozba, és onnan ti hogy oldjátok meg, hogy minden áramkörhöz eljusson az áram?
Én egy NYÁK-ra ráforrasztom a bejövő vezetékeket és erre NYÁK--ra forrasztom rá a többi áramkörhöz menő tápkábeleket. (Lásd kép) Van ettől jobb megoldás?
-
#92758
eshe
tag
Dr. Szilikát
#92739
eshe
tag
válasz
Dr. Szilikát
#92739
üzenetére
Úgy néz ki hogy ez valami biztosíték ellenállás lehetett mert tökéletesen működik rövidzárral.Úgytűnik hogy nincs baja a motornak mert nem látok semmi rendellenest.
Köszi a segítséget. -
#92757
ribarszki
őstag
Dr. Szilikát
#92750
ribarszki
őstag
válasz
Dr. Szilikát
#92750
üzenetére
Nagyon köszönöm a segítséged! Végül a relét kötöttük rövidre, így most tökéletes.
-
Reggie0
félisten
válasz
daninet
#92751
üzenetére
Gratula!
Infrat azert merj rajta vagy vegyel vedoszemuvet, nehogy megvakitson amig itt meregeted. Mert amit zold szinben kitol annak akar az otszoroset is kitolhatja 808 es/vagy 1064nm-en. Ha rarakod a burkolatot az ablakkal, akkor tuti nem lesz gond.
Kezdetnek a telo kamerajaval(ha nem infraszuros es latja a taviranyito ledjet amikor villog), hogy latsz-e lilas szinkomponenst.
Pl. en raraktam egy infraszuros lencset es ez jott a zold lezerbol:
-
A klasszik: kondenzátor. Jelen esetben egy smd kerámia kondi. Viszont a dióda még így is kicsit gyengébb mint a másik kettő (~80%) és enyhén pislákol. A dióda seggén van egy apró pcb, az is tele van kondikkal. Tuti ott is rossz az egyik. Viszont a dióda bele van ragasztva ebbe az öntvényve, lehetetlen hozzáférni.
Marad ilyen kishibás. Itthonra így is overkill lesz ez a lézer polc felfúráshoz
-
#92750
Dr. Szilikát
őstag
ribarszki
#92749
Dr. Szilikát
őstag
válasz
ribarszki
#92749
üzenetére
Egy kapcsolójel általában elvisz két bemenetet is. Ha jól látom, 3 db kék színű relé van a két motor és a fűtés kapcsolására.
Noha egyszerűbb lenne utóbbit átkötni, de a feltételezés szerint a reléket tranzisztor kapcsolja, a vezérlés ezek bázisára megy, megfelelő leosztással.
-
#92749
ribarszki
őstag
Dr. Szilikát
#92748
ribarszki
őstag
válasz
Dr. Szilikát
#92748
üzenetére
Köszönöm! Pont ez a baj, hogy sajnos ennyire nem vagyok otthon elektronikában..
Még az jutott eszembe, hogy ha fűtés kimeneti szálát megszakítom, s rákötöm pl. a dobforgató szál kimenetére. (Odaforrasztom vagy rátekerem, mert a dob az egyetlen olyan rész ami mindig kap jelet, mindig forog.) Vagyis a dobforgás kimenet együtt adna 5V jelet a dobmotornak és a fűtőszálnak. Ezzel nem csinálok nagy hülyeséget, zárlatot?Egyébként a képen a zöld színű kábel fix 5V. A leírás szerint így jönnek sorba a kábelek, balról jobbra.
GND / 0V
+5V
FAN
EJECT SOLENOID
MOTOR2 / AGITATION
MOTOR1 / DRUM
HEATER -
#92748
Dr. Szilikát
őstag
ribarszki
#92747
-
ribarszki
őstag
Sziasztok! Segítséget szeretnék kérni egy kávépörkölő (Hottop KN8828) felokosításában, mert kicsit elakadtam.
(Röviden a cél, hogy a fűtőszálat és a ventillátort szoftveresen számítógépről tudjam állítani. Ehhez külön megvásárolható Arduino lapka és egy TC4+ Shield lapka rendelkezésre áll. A TC4 lapba kell bekötni a ventillátor 12v-os DC motorját, valamint egy SSR-en keresztül a 700w-os fűtőszálat, illetve a K-hőelemeket. Majd usb-n keresztül csatlakozik a géphez, ahonnan egy pörkölő szoftver vezérli a kártyát.)A gépnek gyárilag van egy alap kezelőpanelje/vezérlőlapja ahová tejesen alap pörkölési programok vannak feltöltve. Elég butuska a kezelőfelület, nem tudok belenyúlni. Például hőmérsékltetet sem tudok állítani, egy program alapján megvan, hogy mikor milyen teljesítményen megy a fűtőszál. Ez a vezérlőlap egy 7 pines csatlakozóval kommunikál egy tápkártyával, és a tápkártya 5 voltos parancsokat fogad el a vezérlőlaptól. Tápkártya alatt azt értem, hogy ide van bekötve a motor, a fűtőszál, stb.. A 7pines jelátvivő kábelnél leírás alapján tudom, hogy melyik színű kábel mit vezérel. (Fűtés, dobforgás, stb..)
Nos a vezérlőpanelt nem szeretném teljesen kiiktatni, mert innen kap jelet az ajtó a pörkölés végén a nyitásra, innen indítja a kisebb hűtőventillátort, innen vezérli a dobforgást. Azt viszont nem szeretném, hogy a fűtőszálnak jelet küldjön, fel és le kapcsolja, mert azt én szeretném megtenni az SSR+Arduino kombóval szoftveren keresztül.
Kérdés, van-e arra lehetőség, hogy a vezérlőpanel fűtőszál felé küldött 5v-os jelét valamiképpen fixáljam, hogy a fűtőszál mindig jelet kapjon a vezérlőpaneltől a bekapcsolásra?
(Vagy egyszerűbb lenne lehűzni a tápkártyáról a fűtőszál csatlkaozóit és külön a hálózatra kötni?)
Köszönöm!
-
#92745
eshe
tag
Dr. Szilikát
#92739
eshe
tag
válasz
Dr. Szilikát
#92739
üzenetére
Köszi akkor kipróbálom rövidzárral aztán majd meglátjuk mit mutat.
-
leweegee
aktív tag
Jól felment az ára ennek is.
A motornál após vajon polírozta a komutátort? Nem árt. Na meg szeletek között is ki kell kapirgálni óvatosan, ha olyan. Könnyen forog kézzel forgatva? Szénkefe nem szorul? Tűzgyűrű van forgás közben? Aramfelvételt is lehet mérni az sokat elárul.
-
válasz
leweegee
#92689
üzenetére
Cseréltem a két 4558-at LM393-ra. Sokkal halkabb lett, de ugyanúgy szól a két oldal.
...meglátjuk, megéri-e rendelni 4558-at, a maga 300Ft-os árával
Más.
Porszívó.Após nekiállt porszívót javítani, mert már 3 van neki, ami halott
Van 2, ami forog, de gyenge. Ha direkt adja a 220 a motornak, akkor is.
Szénkeféket cserélt (legalább az egyiken). Azt mondja, égett szaga van
Tekercselésen kívül mi lehet még? Nyilván ha tekercs, akkor kuka, mert a motor csak bontható
(És a szabályzó jó mind a kettőben, azt is tudjuk.) -
Igazad volt. Ma sikerült beröffenteni a lézert. Viszont a PWM mellett egy áramgenerátoros DC feszültséget is látok, olyan mintha két jel lenne egymáson. Igazán fura ilyet még nem láttam, nektek hátha van magyarázatotok.
A 3 dióda lábainál ugyanezt a jelet méretem, de ugye az eredeti gond, hogy 3ból kettő működik csak.
Megmértem dióda tesztelővel mindhárom lézer diódát, ugyanazt a 0.7V értéket kaptam.
Vajon ezen felül hogyan deríthetem ki, hogy a lézerdiódának van-e baja? -
#92739
Dr. Szilikát
őstag
eshe
#92738
Dr. Szilikát
őstag
Ha sorosan van a főáráramkörben, az is lehet, hogy biztosíték-ellenállás, ami a forgórész menetzárlata miatt égett ki. Vagy csak túlterhelődés miatt, ami jobbik eset. Vagy lehet éppen impulzuscsökkentő is, de csak tized ohm nagyságrendben, ami viszont összemérhető a tápkábel ellenállásával, ezért is kérdőjeles lenne az értelme.
Ilyen értelemben nem feltétele a működésnek, sok hasonló motornál nincs is ilyen alkatrész beépítve.
Ki lehetne próbálni, hogy működik-e rövidzárral. Ha hibás a forgórész, túlzott áramfelvétel és melegedés, rendellenes kefeszikrázás, morgó hang, csökkent fordulat az ismertetőjel. -
#92738
eshe
tag
Dr. Szilikát
#92735
eshe
tag
válasz
Dr. Szilikát
#92735
üzenetére
Igen,de itt sorban van kötve és az állórészre megy, ezért nem lehet kondi.
-
eshe
tag
Sziasztok!

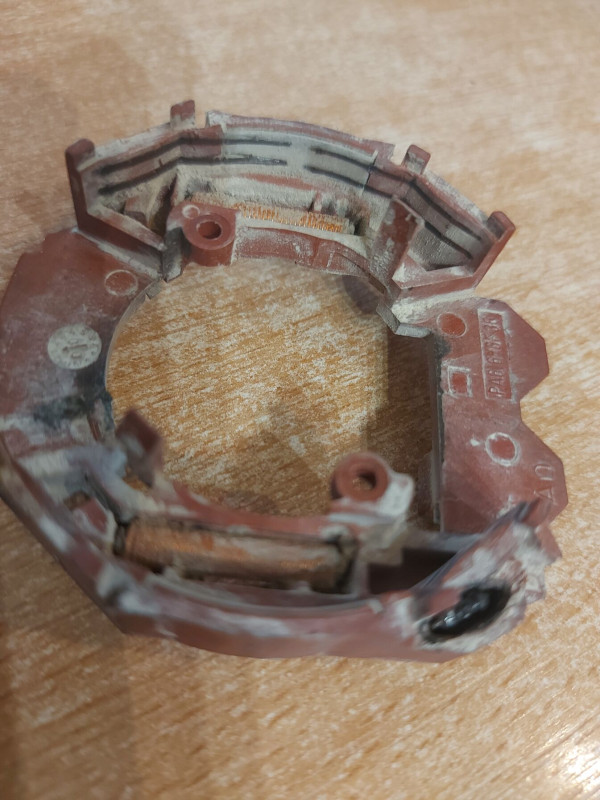

Ez egy kép a Hilti TE5 fúrókalapács forgásirány váltójáról.Ebben van a szénkefe ami elfordítható a csúszkán
Mint látszik egy soros R L tag van benne az,ellenállás megsült.
Sajna semmi információt nem találok hogy mekkora értékű ellenállás lehetett benne.Ez egy 500 w-os kis fúró,milyen értékek körül próbálkozzak?
Köszi:Eshe -
janos666
nagyúr
válasz
janos666
#92729
üzenetére
Megvan a gond: a koverter chip generál jelet a CTS-re (még akkor is, ha a TTL oldali CTS üres). Átkötöttem közvetlenül az RS-232-re a magát a 3.3V PPS jelet, és így jönnek az 1 másodperces jelek CD-n. (Fura, hogy működik, mert még mindig össze van kötve a CTS és CD, csak próbaképp odabiggyesztettem hozzá a kábelt, de persze majd átforrasztom)
-
#92730
ekkold
Topikgazda
tordaitibi
#92728
ekkold
Topikgazda
válasz
tordaitibi
#92728
üzenetére
A konkrét megvalsítástól függ. Rossz esetben megszaladhat az optocsatolón folyó áram. Annak idején én használtam diódát, de a megvalósítás elektronikus dióda volt, vezérelt MOSFET-tel, így gyakorlatilag kb. 40mV nyitófeszültségű diódaként működött. Azon kívül az áramkorlát csak az akkut töltő áramot korlátozta, a kimeneti áramot nem. Tehát a tápot 10A-el lehetett terhelni (modulonként - és 3 modul volt benne), az akku max töltőárama pedig 0....3A között állítható volt egy trimmer potival. Meg persze ki volt egészítve még pár dologgal, pl. mélykisütés védelem, zárlatvédelem, terhelés megosztás vezérlés (hogy a 3 modul egyformán osztozzon a terhelésen), akku teszt funkcióval, webfelülettel, és snmp-vel (meg még pár aprósággal).
-
janos666
nagyúr
válasz
janos666
#92618
üzenetére
Szóval volt ez a GPS modul és ez az RS-232<->TTL adapter. Most már LNA antennával, SATA port 3.3V PIN-ről tápolva (a processzort és az antennaerősítőt is).
Lát műholdakat és van pozíció (aktívan használ 7-8 műholdat, HDOP 1.25~1.30).
A GPS modul PPS (pulse/sec) PIN-jét az adapter TTL oldali CTS PIN-jére kötöttem (nincs más extra, csak CTR/RTS), aztán az RS-232 oldalon még összekötöttem a CTS és CD PIN-eket is, mert a Linux kernel PPS driver a CD-n várja a PPS jelet.
A GPS modul elvileg úgy van konfigurálva, hogy 1000 ms a PPS és 10% a duty cycle.
Ennek ellenére valami ilyesmit látok:ppscheck /dev/ttyS0# Src Seconds SignalsTTY 1698959808.279230393 TIOCM_CD TIOCM_CTSTTY 1698959808.288383842 TIOCM_CD TIOCM_CTSTTY 1698959808.288481644 TIOCM_CD TIOCM_CTSTTY 1698959808.288576776 TIOCM_CDTTY 1698959808.299202744 TIOCM_CD TIOCM_CTSTTY 1698959808.308539225 TIOCM_CDTTY 1698959808.319320292 TIOCM_CD TIOCM_CTSTTY 1698959808.328535546 TIOCM_CD
Tehát egyrészt "zajos", másrészt a ráta közel sincs 1000 és 100 ms-hez. Nem is fut így a PPS driver:ppstest /dev/pps0trying PPS source "/dev/pps0"found PPS source "/dev/pps0"ok, found 1 source(s), now start fetching data...time_pps_fetch() error -1 (Connection timed out)time_pps_fetch() error -1 (Connection timed out)
Ez hardware vagy szofver gond lehet?
Ez alapján valószínűleg nekem is meg kéne fordítanom a PPS-t a modulon. Próbáltam, de a fő problémán nem változtat (ugyan úgy túl sűrűn jönnek a jelek). -
#92728
tordaitibi
veterán
ekkold
#92727
válasz
ekkold
#92727
üzenetére
Nem kell neki soha 22V alá menni, egy akkut tölt majd, nem labortáp lesz.
23,5 voltnál kapcsolom be a tápot, de kell az áramkorlát mert az akku akár 50 ampert is vehet épp. Így lemegy a kimenet pl. 23,45voltra ahol beáll a 7-8A töltőáram.
Vagyis ha ilyen segédtápos, ami valószínű mert a primer oldalon a trafóra 6 szál madzag megy, nem fog elfogyni a segédtáp.
Ha időm engedi holnap összütöm az elképzelésemet.
Még mindig nem világos a másik optcsatoló szerepe számomra.
Kell dióda szerinted a kimenet és az akku közé, vagy nem fogja zavarni a szekunder kört a folyamatosan rajta lévő 24-28V? Max. az opto lesz megvezérelve gondolom, a puffereknek nem árthat.
Így oldottam meg régebben mezei step-down modullal egy kis akku töltését és nem volt gond. -
#92727
ekkold
Topikgazda
tordaitibi
#92726
ekkold
Topikgazda
válasz
tordaitibi
#92726
üzenetére
Megoldható, készítettem már hasonló megoldást. Viszont azt tudni kell, hogy ezek a tápok nem tudnak akármeddig leszabályozni, mert ahogy csökken a kimenő feszültség, általában úgy csökken a belső vezérlőIC segédtápja is, így egy bizonyos feszültség alatt leáll a táp. Persze ilyenkor próbál ujraindulni, majd újra leáll, stb...
-
#92726
tordaitibi
veterán
Dr. Szilikát
#92721
válasz
Dr. Szilikát
#92721
üzenetére
Nagynehezen kb. lekövettem a kapcsolást, nagyítót mindent bevetettem, nem biztos hogy pontosan sikerült de a lényeg:
Az egyik opto mintha csak a 24V kimenetet figyelné. Semmi mást nem látok körülötte.
A másik egy szabvány TL431 kör. Ezt fogom megtámadni az áramfigyelővel.
0,0valahány ohm áramfigyelő, 7-8 ampert kéne tartania, és egy LM358 komparátor.
Szerinted mennyire egészséges a TL431 refereniakörébe babrálni így, ez lenne a legegyszerűbb. -
#92725
Dr. Szilikát
őstag
Jamby18
#92722
Dr. Szilikát
őstag
válasz
Jamby18
#92722
üzenetére
Az univerzális LiitoKala töltők feszültség alapján felismerik az akkut, ennek egyik tünete, amikor túlmerült Li-ion akkut teszünk bele és először "azt hiszi", hogy 1,2 V-os cella.
De többszöri újraindításra, ahogy rátölt és emelkedik a feszültség, egyszer csak ugrik egy lépcsőt és elkezdi Li-ion akkuként tölteni.
Más kérdés, hogy ezeket nem lenne szabad 2,5 V alá meríteni.
-
válasz
Jamby18
#92722
üzenetére
Ha a töltőre az van megadva, hogy tud Ni-Mh akkut tölteni, akkor tud. Mindegy, milyen cég logója van rajta
A Ni-Mh 1,2V (1,4) névleges feszültségű, a lítium 3,7 (4,2) . Mindenesetre az ilyen okosabb töltők tudják, mit tettél beléjük
Lítiumcella esetén a 18650, 10440... az a mérete. De egy cella mindig 3,7 (4,2v csúcs) feszültségű.
-
Jamby18
senior tag
Sziasztok!
Nem találtam releváns fórumot a kérdésemhez. Lehet esetleg valaki használ közületek ilyen töltőt.
Tehát egy Liitokala Lii 500 töltővel lehet sima Lidl, Aldi Tronic márkájú akksit tölteni? Azt nézem a tipusa HR 6 Ni-MH.
Mert javarészt úgy látom, hogy 18650- el használják.
De a töltő tulajdonságaiban pl Ni-MH, Ni-CD van megadva.
Egy Aldis [link] töltőt használok a töltésre csak kíváncsi lennék az elemek állapotára amit a Liitokala le tudna tesztelni.
Tulajdonságok:3.6-3.7 V Li-ion: 10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650
Ni-MH, Ni-CD: AAAA / AAA / AA / A / SC / CEzekre a Tronic elemekre pedig 1.2V van írva. Gondolom akkor felejtős ha a leírásba 3.6-3.7 V-ot ír?
Előre is köszi
-
#92721
Dr. Szilikát
őstag
tordaitibi
#92720
Dr. Szilikát
őstag
válasz
tordaitibi
#92720
üzenetére
A primer kapcsolótranzisztor áramfigyelése alap dolog ilyen tápegységeknél (most azt hagyjuk, hogy a klasszikus PC-táp ennek ellentmond, az egy másik trükkös technika), viszont ezen felül a második optocsatoló feladata általában a szekunder áramfigyelés visszacsatolása, ami pontosabb áramhatárolást biztosít.
Optocsatoló szerepe lehet még tápindítás is, de azt segédtápos (stand by) rendszereknél alkalmazzák. -
#92720
tordaitibi
veterán
Hozzám került egy 24V/10A DC ledtáp.
Átalakítanám, CC mode is kéne de megekadtam.
Ebbe 2 darab optocsatoló van a primer-szekunder között. Ilyet nem láttam még.
Visszarajzolnám de bolhaf@sznyi smd az egész panel és kétoldalas hajszálvékony a rajzolat, a szemem meg már nem az igazi.
Valaki tudna segíteni, minek a 2 optocsatoló, miért tettek kettőt?
A túláram/rövidzár korlátozás szerintem a primer oldalon van, túláramra 2 másodpercenként megpróbál újraindulni. -
válasz
leweegee
#92686
üzenetére
Még egy furcsaság.
Az előfokot átugorva egész jó. Azaz fülre. Mivel aktív hangfal, az előfok és a végfuck között van egy kábel. (Nem a kábel rossz )
Az előfokon van a hangerő+hangszín. A hangerőpoti egyik oldalán 1-2k-val magasabb ellenállást mérek, mint a másikon (50k poti). Ez gondolom nem sokat számítana. A hangszín egyik oldalán is magasabb az érték. Ez viszont már fura, hiszen elvileg ezek tök külön körök... (Van rajz egy nagyon hasonló típusról, abban más a végfok, de az előfok+hangszín kb. ugyanaz, ugyanúgy két 4558, stb.) -
#92715
hcl
titán
Dr. Szilikát
#92714
válasz
Dr. Szilikát
#92714
üzenetére
Ne röhögtess, hogy ezt pénzért árulják, az 500Ft-os kínai Step-down szabályozót csupaszon odakókányolva
-
#92714
Dr. Szilikát
őstag
demars
#92707
Dr. Szilikát
őstag
válasz
demars
#92707
üzenetére
Délután telefonról nem tudtam alaposabban megnézni, tehát ez az egyik típus:
Tápegység: 2x 20A / 3.7V Li-ion akkumulátor 4-5 órán keresztül működik kb (Töltési idő: 20A esetén kb 8-12 óra)
Megpróbálom lefordítani a zavaros írást:
Táplálás: összesen 1 db 3,7 V / 20 Ah kapacitású akkuval történik, melyből kettőt is "mellékelünk". Adunk hozzá egy 2 A-os töltőt, amivel 8-12 óra nagyjából a töltési idő (leginkább akkor, ha a valós kapacitás nincs is 20 Ah, mert egyébként a végére csökkenő áram miatt tovább nyúlna a töltés, ld. a lenti ábra).
Töltő:
https://dronozok.hu/gyorstolto-jabo-2cg/
Ladegerät für JABO Futterboot 1AL 2AD 2BD 2CG
Mint kivehető homályosan, 9 V / 1 A-os dugasztápra barkácsoltak egy lekonvertáló szabályzót, így lehet talán 2A vagy valamivel több töltőáram 3,7 V-ra.
Másik típusú hajó viszont 7,4 V / 10 Ah kapacitású akkuval működik, tehát lényegében ugyanannyi Wh energiamennyiséget tárol, noha nyilván nem kompatibilis a kettő. Nagyobb feszültséggel viszont kisebb áramra lehet tervezni, ami előnyösebb.
Ehhez van 8,4 V 1 A-os töltő, DC-csatlakozóval, de az nem az akkura csatlakozik (eleve más a csatlakozó), hanem közben van a hajó is gondolom, aminek elektronikája figyeli a középleágazást is, mivel sorosan két ilyen cellát nem szabad tölteni anélkül, hogy valami védelem ne lenne, az aszimmetrikus eltolódás, ezáltal túltöltés ellen.
Viszont ilyen 8,4 V-os töltő kialakítható egy CC/CV modul segítségével is, XL4015 vagy LM2596 például.
Mint kiderül, 1C töltőárammal sem lehet 1 óra alatt felölteni, kb. 3 óra lesz belőle. Ennek oka a veszteségek mellett, hogy kb. 80 % felett lelassul a töltés, mivel a feszültséget tovább emelni nem szabad, így az áram csökkenőbe megy.
-
cof
veterán
Amúgy nem drágák ezek, meg sok mindenből tudsz bontani.
Azért is érdekes, hogy miért nem tudják beépíteni a nyákra a DC csatlakozó mögé egyből. Ne is mondd a bontást, nem rég adtam oda elektronikai hulladékba egy kis mini Hi-Fi-t aminek nem szólt az egyik oldala, abban biztos lett volna. Addig nem akarok venni amíg nem biztos, hogy ez megoldást hoz, mert itt falun úgy sem kapnék ilyet sehol. Szóval marad majd Kína rendelésre, mert itthonról a postaköltség miatt nem lenne értelme.
Találkoztam már ilyesmivel, bár az nem sistergés volt, hanem inkább búgás, egy gagyi USB-s PC hangfallal. De ez sistergés, mint a rádiónál mikor hangolod kb. olyasmi.
-
#92708
Dr. Szilikát
őstag
demars
#92705
Dr. Szilikát
őstag
válasz
demars
#92705
üzenetére
Lehet tölteni a vastag vezetéken is, viszont ilyen megoldásoknál nem szokott lenni védelem az akkuban, mivel a lekapcsoláshoz szükséges MOSFET-ek veszteséget képeznének, hűtőborda, férőhely problémák.
Ehelyett a táplált eszköz figyeli a soros tagok feszültségét is, így lekapcsolja a terhelést, ha valamelyik cella 2,5 V alá esne.
Töltés közben is figyelni kell, 4,25 V felett leállítani.
-
-
#92705
demars
addikt
Dr. Szilikát
#92702
demars
addikt
válasz
Dr. Szilikát
#92702
üzenetére
Köszönöm.
Közben olvasgattam. Az akku töltése a két vezetékkel történik, a gyári adapter-ből is két vezeték jön ki (A fehér csatlakozó). A hajóra csatlakoztatják a fekete 3 vezetékes stekkert.
Ha jól értem amit írtál, akkor az akkuban van a védelem.
Készítettem skicc rajzot (ismét ), ehhez lenne kérdésem. Autó szivargyújtóról lenne táplálva.
Kell a kapcsolásba a 12V stabilizátor (LM7812)?
Illetve a jobb oldali szabályzó IC -nél milyen értékű ellenállást és potmétert alkalmazzak?
-
#92702
Dr. Szilikát
őstag
demars
#92700
Dr. Szilikát
őstag
válasz
demars
#92700
üzenetére
A helyzet sokkal kínosabb, mert nem csak pontosan stabilizált Li-ion töltő kell hozzá, de még balanszírozni is kell töltés közben, azért van kivezetve 3 eres töltővezeték:
https://www.amazon.com/Lipo-Balance-Charger/s?k=Lipo+Balance+Charger
Vannak egyébként olyan 8,4 V-os töltők, ami csak két ponton csatlakozik, de annak feltétele a védett akku, amiben a BMS figyeli az esetleges aszimmetriát és probléma esetén megszakítja a töltést.
-
#92701
tordaitibi
veterán
DC áramváltó ügyében köszönöm mindenkinek a segítséget, jó ötleteket adtatok.
Közben bevillant, hogy hol láttam ilyen vastag dugót, a régi toshiba laposok (15V-os) töltőinek volt ilyen. Tudom mondtad h nem lapos, de mégiscsak japán...
(És a szabályzó jó mind a kettőben, azt is tudjuk.)
Új hozzászólás Aktív témák
- ÚJ Bontatlan Apple Macbook AIR M2 , M3 , M4 Legújabb magyar billentyűzet 1 év Garancia Deák Térnél.
- AKCIÓ ÚJ Bontatlan Macbook Pro 16 M4 Pro 14CPU/20GPU 24GB/512GB SSD Magyar billent Azonnal átvehető.
- AKCIÓ ÚJ Bontatlan Macbook Pro 14 M4 MAX 14 32GPU 36GB 1TB Magyar billentyűzet Azonnal átvehető Deák
- AKCIÓ ÚJ Bontatlan Macbook Air 13,6 M4 10CPU/10GPU 16GB/512GB SSD TOUCH ID - Magyar Azonnal Deák tér
- Apple iPhone 16 Pro MAX 256Gb, White Titan, Makulátlan állapotban, kártyafüggetlen, 3év , 100% akku
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
