Helló!
Érkezett egy aneng an8002. Gondoltam ez automata, a céljaimnak megfelel, mér hőfokot is. Így ránézésre frankó, még kell bele elemet vennem délután. Mivel totál hülye vagyok ezekhez, szeretnék pár dolgot kérdezni. (van angol leírás, csak nem szeretnék tüzet okozni.
)Kb erre a pár dologra használnám:
Hálózati feszültség mérése: A fekete a com dugaljban, a piros a jobb oldaliban, kapcsoló a V-állásban. Amúgy nem veszélyes ezzel 220-at mérni?
Ugyanez pl akkufeszültségnél is gondolom, mivel a feszültséget automatán érzékeli.
Hálózati frekvencia mérése: dugók ugyanitt, kapcsoló a frekvencia állásban.
Hőmérséklet: ez egyértelmű.
Szerintetek ez így jó lesz?
A 10A dugaljat mikor kell használni?
Köszi szépen! Nagyon amatőr kérdések, de hát valahol el kell kezdeni.
-
#68097
mezis
félisten
szabifotos
#68096
mezis
félisten
válasz
szabifotos
#68096
üzenetére
Akkor annak annyi a kapacitása.
-
#68095
mezis
félisten
szabifotos
#68094
mezis
félisten
válasz
szabifotos
#68094
üzenetére
Üdv.!
"Formázás" után mérted ?
-
#68094
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Rendeltem ilyen nagy terhelhetőségű Li 18650 cellát. (2500mAh) 1A terhelésen némelyiken 1820mAh kapacitást mértem. A többin is 2000 körül. Ez belefér a tűrésbe, vagy reklamáljak? Eredeti LG HE4 cellákon nem tapasztaltam ekkora szórást. Azok 2300 környékén teljesítenek.
Ti rá mernétek bízni ezekre egy erősebb fúrót, vagy maradjak az LG-nél? (Végülis kapacitásban gondolom nem nyernék lényegesen nagyobb üzemidőt....) Inkább a megbízhatóság kérdéses, meg ugye a balansz miatt sem mindegy, hogy mekkora a különbség a cellák között.
-
darvinya
titán
6W-os meleg fehért vettem, és 10W-os növény lámpát.
6W-os 2 éves, mellette forrasztok, ez az asztali spot lámpám, s egyáltalán nem vibrál.
Igaz, egyszerű bordázott, könnyen szétszedhető, de az van benne amit írtak róla.
10W-os több mint 6 hónapja üzemel melegítő felett, s semmi baja sincs melegtől, nem vibrál, de ez nem bontható.
Én eBay-es hirdetésén keresztül vettem, s kaptam izzókhoz kuppunt +6 hónap garanciáról, így 3.5 év garanciát vállalnak, és 10%-os kedvezményt.
-
mzso
veterán
válasz
darvinya
#68089
üzenetére
Nos, én az ilyen "közvetlenül kínából" izzóktól már ódzkodom.(Amúgy ezek között is vannak kiöntöttek bőven. ) Eddig még jóval nem találkoztam. Szóval szerinted ez a bolt jobb mint a többi aliexpress-es, vagy banggod?
Csak egy volt ami viszonylag jó lett, az a viszonylag drágább PIR-es de az is meghalt két év után, nemrég javítottam.Én először ilyen kukoricákkal próbálkoztam. Azok gyalázatosak, meg életveszélyesek voltak. Az ilyen műanyag bordázott-, lyukacsosból (gondolom ilyenekre gondoltál elsődlegesen) csak PIR-eset vettem. Ocsmány zöldessárga volt a meleg-fehér ebből is.
Max 4-5 wattosat is próbáltál? Nagyobbakkal vibrálás szempontjából ritkábban szokott baj lenni.
Bár most hogy mondod, nem is olyan rég (mert magyarhonban nem találtam) vettem egy piros 85-265V-os nem dimmelhető LED-et egy Ranpo-home nevű eladótól, és nem vibrál.
-
-
-
#68087
tordaitibi
veterán
mzso
#68078
-
mezis
félisten
Régebben egy kondenzátorra bízták az áramkorlátozást, azoknál az 50 - 100Hz-es vibrálás előfordult és a korai halál. Napjainkban inkább a kapcsoló, PWM üzemű táplálással és elektronikus áramszabályozással szokás készíteni. Megdöbbentően kicsi a hely-, alkatrészigénye az elektronikus szabályozásnak. Ezek már sokkal megbízhatóbbak.
-
mzso
veterán
Kisebb teljesítményűt is? A 2-8W-osokkal szokott lenni a baj. Pedig simán meg lehet oldani, van egy ugyanekkora 3W-os dimmelhető 2200K-es, ez meg a legkevésbé sem vibrál. Ráadásul ez LED szálas amiben jóval kevesebb hely van.
-
mzso
veterán
Ez nem a szabad szemmel láthatóságot tükrözi. Úgy csak mozgásoknál érzékelni a stroboszkóp hatást. Viszont ráközelítve nagyon jól kimutatja a kamera, videófelvételen is.
"Ha be is fér plusz elkó, a vibrálást legfeljebb csökkenteni,megszüntetni nem tudod."Ezt mire alapozod? Amilyen feszültségekre számítok (max 50V) akár száz µF is beférhetne.
Amúgy csak kb 500Ft volt. LED-esek nem nagyon mennek ez alá, kicsiben sem, sajna.
-
mzso
veterán
"A leggagyibb sem szokott vibrálni"
Ezt bizton állíthatom, hogy téves. Még a márkásabbakra (Pl. Osram) is szoktak panaszkodni a LED-es topicban, hogy vibrál 100 (vagy 50) Hz-en. Ez sem hibás, csak szokás szerint csesztek belerakni pufferkondit, vagy haszontalanul kicsit raktak. -
mzso
veterán

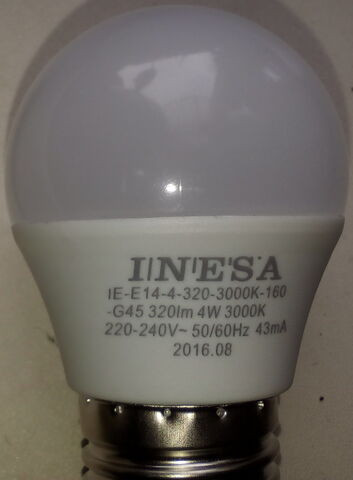

Ilyen (vagy nagyon hasonló fényforrást) próbált már valaki feljavítani pufferkondival?
http://portal.inesa.hu/index.php/inesa/sw/60281
Gondolom nem egyszerű (elpusztítás nélkül) szétszedni, főleg, hogy kicsi.. Viszont a kialakításából ítélve simán kéne, hogy férjen bele pufferkondi, főleg, hogy 4W esetén nem valószínű, hogy sok volt esik a LED-eken.
Hogy gebedjenek meg, hogy pár 10 forintos alkatrészt spóroltak ki...
Vibrál igen durván. Ennél rosszabb csak ebay-esben volt. -
carl18
addikt
válasz
smithsys
#68074
üzenetére
Köszönöm
Részletes válaszod.

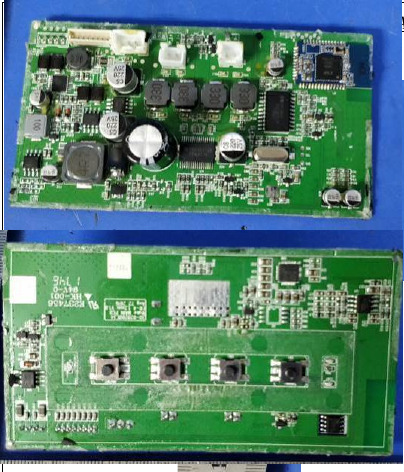

Igen pont ez az hogy a JBL állítólag jó márka és jó hangszórókat gyárt, tény a hangja valóban jó de a megbízhatóság már kérdéses. :S Volt pár ismerösömnek JBL hangszórója, egyik se volt túl tartós darab.
Azért ha már egy Xtreme anno 90E forintba került, elvárná az ember hogy 2-3 év múlva ne mondja be az unalmast.Ami hangszóróról küldtem képet az a JBL Xtreme szintjén lévő Dockin D fine ami ár-érték arány bajnok.
De utána kiderült a német gyártó kínában gyártatja, és hát van alapzaja is. Csak A Dockin D fine ajánlgattam idáig, de én viszont kíváncsi voltam a termék élet tartalmára.Akkor ha a JBL Xtreme kihal? ott a Dockin D fine is tönkre megy? Vagy az élet tartalomra lehet jobb?
Ahogy elnézzem a JBL Alaplapja sokkal komolyabb. -
#68075
csabyka666
veterán
mezis
#68073
-
smithsys
aktív tag
válasz
carl18
#68071
üzenetére

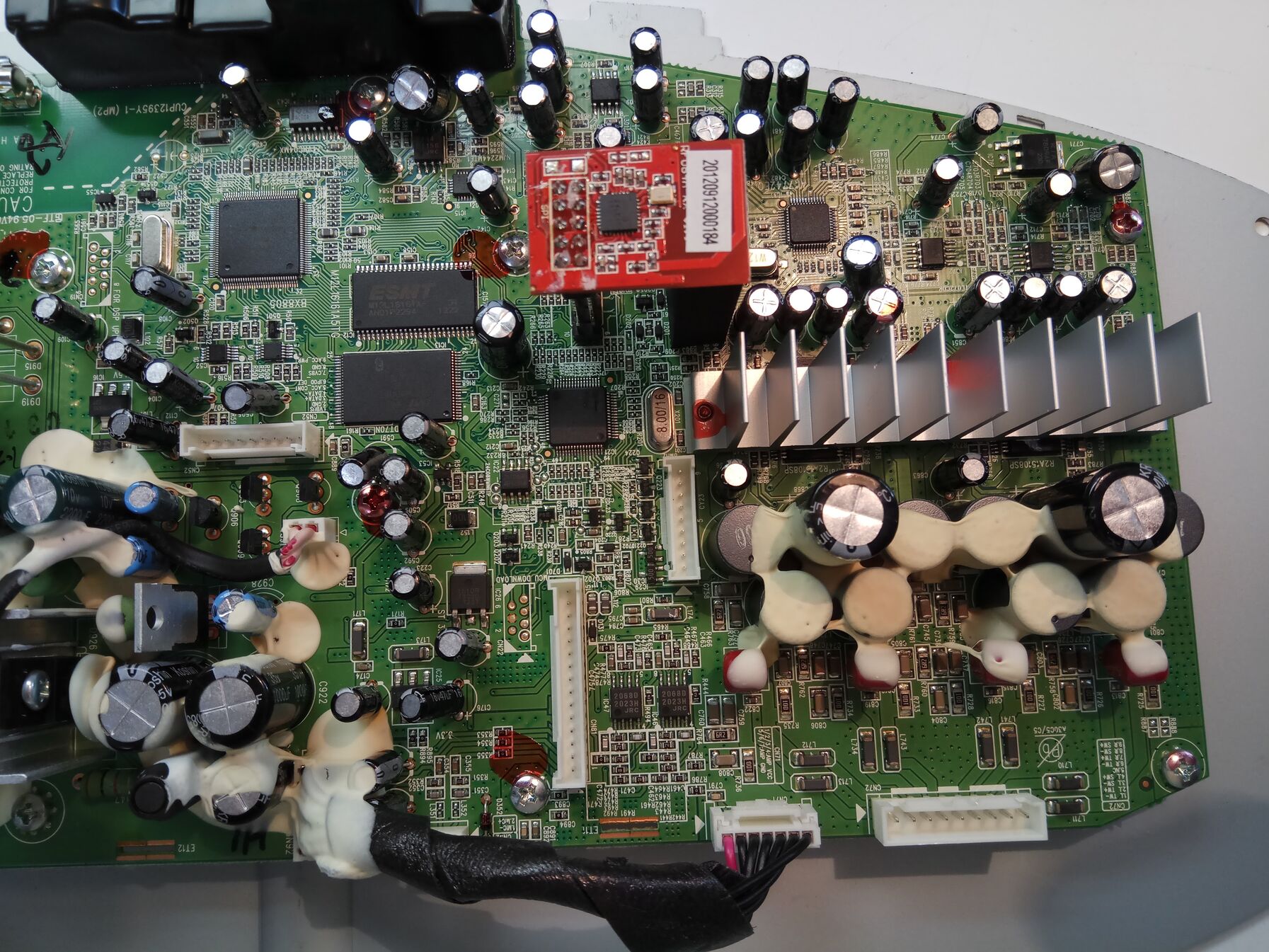

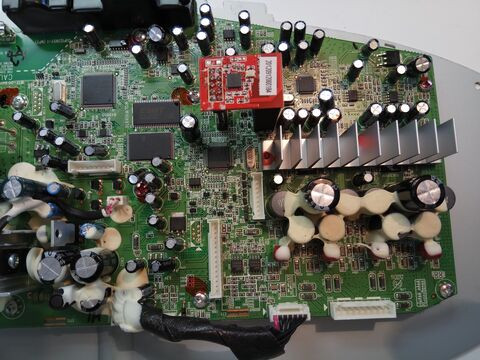

Azért egy JBL Xtreme elektronikája némileg komolyabbnak tűnik, bár amióta a Samsung bevásárolta magát ide is a megbízhatóságával kapcsolatban vannak aggályaim.
Nekem 3 évig bírta, aztán megadta magát az egyik full range speaker, aztán egy 10k-s javítás után 3 hét múlva megmurdelt az erősítő is.
Részemről a JBL-ről ennyit.
-
#68073
mezis
félisten
csabyka666
#68072
mezis
félisten
válasz
csabyka666
#68072
üzenetére
Igen. Nincs emilyen szabályozás, primer, szekunder, Graetz, esetleg elkó.
Köss rá terhelést (12V 10W-os izzót) és akkor mérd a feszültségét. -
#68072
csabyka666
veterán
Urak! Az említett Technics adapteren ha terheletlenül 16,1V-ot mérek, az normális? Szóval ilyennek kellene lennie ezeknek a vasmagos HI-FI adaptereknek?
-
#68070
Attix70
aktív tag
tordaitibi
#68068
Attix70
aktív tag
válasz
tordaitibi
#68068
üzenetére
Próbára direktbe kötve már elég a 12V is, akár autó akkuról.
(#68067) runner 125:
Szerintem a kefénél levő csapágynál lesz gubanc (jártam már így Bosch-nál). Szét kell szedni és meglátod mi a baj. -
#68069
terapeuta007
aktív tag
terapeuta007
aktív tag
Ha egy 4 ohmos hangszoro mar csak 2,6ohm az mennyire baj?
Azon kivul hogy ellenallast kell ele rakni ha nem 2 ohmos az erosito. -
#68068
tordaitibi
veterán
runner 125
#68067
válasz
runner 125
#68067
üzenetére
Ha fordulatszamszabalyzos, elso korbe ott neznek korul, meg az iranyvaltonal, ha van atmeno zavarszuro, azt is.
Ezeket kikerulve, direktbe kotni a 230-at a 2 szalra. Ha ekkor teljes fordulaton megy, a hiba az elozoleg felsoroltakba van. Az iranyvaltot ki kell merni, de legjobb a hibakereses idejere kiiktatni, athidalni.
Ha meg se moccan, ohmmeres, szepen sorjaba, egyik alloresz, forgoresz kefeken, masik alloresz. Itt mar latni fogod mi szallt el. -
#68067
runner 125
nagyúr
runner 125
nagyúr
Hi,
Van / volt egy Bosch PSB 600 (600W-os) fúróm, amit szerintem kinyírtam.. 16-os csigafúróval fúrtam fenyőgernedákat. Tök jól vitte végig, abszolút nem erőlködött, ám az utolsó furatnál (kb a 20. után) egy pillanatra megszorult, de elengedtem azonnal a ravaszt. Azóta se kép se hang.
Érdmes ezt javíttatni, vagy mi lehet a gond? Leégett? Az a klasszikus "égés" szag abszolút nem jött belőle. Melegnek meleg volt, de nem büdös.
Köszi.
-
#68066
pjen
félisten
tordaitibi
#68065
pjen
félisten
válasz
tordaitibi
#68065
üzenetére
Ez a verzió,még a küsebbik rossz,Nem lopja az áramot,de sok mosógépet is láttam már vezéreltre kötve.
-
#68065
tordaitibi
veterán
moha21
#68064
-
#68063
jolti05
őstag
tordaitibi
#68062
jolti05
őstag
válasz
tordaitibi
#68062
üzenetére
Köszönöm szépen a gyors választ!
2 x 2.6/2.7 Ω
Kerestem egy olyan hangszórót itthon, aminek ugyanilyen kialakítású, 4 füle van, és méretre, valamint teljesítményre megegyező az eredetivel. Tény, hogy sokat nem gondolkodtam rajta
Egyáltalán semmilyen információt sem találtam az interneten erről a hangszóróról (ASK 1107455000). 20+ éves.
A linkekért, illetve azok helyéért pedig elnézést, de bevallom, felnevettem azon, amit írtál
Én adblockert és ublockorigint használok, így sosem volt szerencsém az imagebam pajzán tartalmához.Azt hiszem, nincs más hátra, mint hogy visszaküldjem a terméket, és akkor a tanulópénz is meg volt.
-
#68062
tordaitibi
veterán
jolti05
#68061
válasz
jolti05
#68061
üzenetére
Ami benne volt az dupla lengőtekercses, mérjél rá, 2x4 ohm vagy 2x 8 ohm lesz.
Amit helyette vettél, azt hogyan vetted, collstokkal?
Egy hangszórónak nem csak átmérője van hanem kb. 10 nagyon fontos adata, paramétere amik közül a watt a legutolsó szempont egy cserénél, ha bassreflex a doboz akkor tuti nem is lesz jó bele, teljesen más méretek kellenének. Vagy kiugrik a cséve vagy nudli lesz a mélye.
Thiele-Small paraméterekre keress rá, gugli a barátod. Ezek alapok egy mélydoboz tervezésénél, ad-hoc nem nagyon szokás hangszórót csereberélni.Nem a Te hibád de fantasztikus ez a képmegosztó oldal, jött itt pornóreklám, körömgomba, minden mire átverekedtem magam a képeidhez.
-
jolti05
őstag
Sziasztok!
Egy kis segítséget szeretnék kérni tőletek
Az autómban lecseréltem a gyári ~mélynyomót, és gondoltam veszek hozzá (a régihez) egy másik hangszórót, és úgy adom el (mivel ki volt szakadva a membrán több helyen, amit részemről sajnos egy sikertelen javítási kísérlet követett).
Találtam olyat, amiről azt feltételezem, hogy a célnak megfelelő, de egy apróság teljesen elkerülte a figyelmem:Az eredeti hangszóró 4 vezetékkel csatlakozik az erősítőáramkörhöz, az új hangszórónak pedig 2 bemenete van, és annyira bőven nem értek hozzá, hogy megtippeljem, miként tud utóbbival megfelelően működni a hangfal.
Mindenféle segítséget előre köszönök
-
ekkold
Topikgazda
-
#68059
csabyka666
veterán
Üdv mindenkinek!
Egy furcsa jelenséggel találkoztam, kíváncsi vagyok, mi a véleményetek. Vettem a Lidl-ben egy Cree LED-es lámpát 1 éve kb, ezt a fajtát. Videó is van róla. Tölthető, power bankként is szolgál, nagyon jó fénye van...szuper cucc! Viszont elkezdett villogni, aztán már nem is világított, így hát jeleztem a bolt felé, és garanciában küldtek is egy másikat, egyenesen Németországból. Ezért jár a pirospont! Na de ezzel lámpával a következő a baj...
Megjött a csomag, összeraktam, elég halványan világított (de legalább nem vibrált), gondoltam felteszem töltőre. Fenn volt kb 12 órát, de a töltésjelző LED piros maradt, nem váltott zöldre. Bekapcsoltam, de semmi, nem világított. Akksira rámértem, 0V-ot mutat a multi. Beleraktam a régi (vibrálós) lámpa akksiját, szépen megy vele.
Fene tudja, miért, de a csereterméket ha töltőre teszem, pár perc alatt meleg a töltő elektronika része (ahova a töltőt bedugom), és az akksi folyamatosan merül. 3,9V-ot mértem az akksin, majd 10 perc töltés után 3,8V-ot mutatott a műszer. A jó töltőegységgel töltve csak az adapter meleg, a lámpa még csak nem is langyos, a töltés végén a jelző LED zöldre vált, és le is áll a töltés, szépen kihűl az adapter.Szóval most van egy olyan lámpám, ami tölt, de vibrál, illetve van egy olyanom, ami szépen világít, de az akksikat nem tölti, hanem lemeríti, amikor tölteni akarom. A lámpáról a töltő egység lecsavarható, át tudom tenni a másikra, de ez így nem opció, hogy mindig pakolgassam a töltéshez és a használathoz. Ha nem tölti, akkor nem melegszik a töltőegység, tehát nincs benne zárlat. Megmértem a töltő feszültséget, 4,8V körül van, ez szerintem ok így. A töltő egy microUSB csatis Samsung adapter, 5V 700mA, de az egyik jó vele, szóval nem ez a baj.
A vibrálás oka biztosan a töltőegység részen van, mert mindkét lámpa szépen világít az új töltőegységgel, csak ugye egyiket se tölti fel...hanem lemeríti.
Van valami tippetek? Vagy megint telefonáljak, küldjenek egy harmadikat?!
Köszi a segítséget előre is!
-
radament1
tag
Ez egy ebay-es Xbox One X-nek az alaplapja, gondoltam kicsit játszok vele, ha már olcsón hozzájutottam.
Abszolút hobbi szinten próbálkozom, és ezt a "technikát" javasolták több külföldi fórumon, discord csatornán.
Persze, károsodhat a nyák, de a legtöbbször a vezetősávot vissza lehet követni, és maximum átkötni(amennyiben nem ét át a réteg). Azonnal leold a tápegység, ahogy rákötöm az alaplapra. -
erno5009
csendes tag
Sziasztok !
Bocsánat a láma kérdésért..
Villanybojler bekötését szeretném úgy megoldani, hogy a vezérelt áram jelenléte esetén arról táplálkozzon, ha pedig vezérelt áram nincs jelen, akkor a normál hálózatból működjön. Automatikusan kapcsoljon a két mód között. Gondolom, valami relés megoldás jöhetne szóba.
Köszönöm a tanácsokat előre is !Üdv.: Ernő
-
And
veterán
válasz
radament1
#68052
üzenetére
Ne vicceljünk már, az nagyon nem jó ötlet, hogy megpróbálod 'melegíteni' a zárlatos alkatrészt. Egy tökéletes rövidzárlat nem tud melegedni (mivel 0 ohm az ellenállása), de ha ez nem is teljesen igaz, és van valamekkora maradék ellenállása, akkor sem olyan jó ötlet, mert pl. a hozzávezetés is eléghet a nyák - nem feltétlenül nagy áramra tervezett - vezetősávján, vagy más alkatrész is károsodhat ettől, ha rajta keresztül folyik az a nem üzemszerűen magas 'tesztáram'.
"Jelenleg a 12V ágon túl sok minden zárlatos a földdel."
Valamekkora normális üzemi árama csak van annak az áramkörnek, legyen akármi a feladata (tényleg, mi is az?), csak meg lehet különböztetni a normál nagyáramú alkatrészeket egy hibaállapotot okozó rövidzártól.
"Amennyiben erre az ágra sikerülne megfelelő feszültséget juttatnom [..]"
Egy labortápon pedig mindig van áramkorlát (az én tápom is ugyanahhoz a sorozathoz tartozik, mint a tiéd, csak kisebb a terhelhetősége), de ha egyszer a vizsgálandó / terhelő áramkörben van valahol egy rövidzár, akkor annak épp az a hatása, hogy nem tudsz rá 'feszültséget juttatni', mivel nagyon kicsi az eredő ellenállása. Továbbra is a műszeres vizsgálatot javaslom, mert a leggagyibb DMM-nek is szokásosan tized ohm-os méréshatára van, és közvetlenül a tápvonalon túl sok alkatrész nincs (ezért kérdés, hogy miféle áramkörről van szó), ami ilyet tudna okozni. -
-
And
veterán
válasz
radament1
#68048
üzenetére
Egy labortáp attól labortáp, hogy van rajta áramerősség (áramlimit) szabályozás. Vagyis ha azt letekered, akkor a kimeneti áramot megfogod, vagyis a beállított áramterhelést átlépve a táp áramgenerátorossá válik a kimeneti feszültsége csökkentése mellett. Annak nem sok értelme van, hogy óriási áramot tolsz egy rövidzárlatba, éppen ezért a hiba helyét sokkal célszerűbb volna egy digitális multiméterrel (alacsony méréshatárú ellenállásmérés vagy diódavizsgálat állásban) keresni, mint tápegységgel.
-
PHM
addikt
-
mzso
veterán
-
mzso
veterán
Na meglett, még ha nem is szép. Köszönöm a segítséget!
Nem azok a LED-ek voltak hibásak mint amire számítottam. Az egyiken egy fekete pötty volt a másik ágon lévő hibáson viszont nem látszódott semmi. Gyanítom sokáig nem fog tartani mert sötét foltok vannak egyes LED-eken. (Mint az első HSZ-emen is látszik.)Csak erőszakkal tudtam leszedni a LED-eket, darabontként a tokozást letörve. Viszont két nagy fémfelület volt alatta. Olyan létezik, hogy ezeket alulról forrasztják? (Vagy ez a LEDnek a belseje lehetett?)
Bónusz kérdés:
Ugye ilyen ebay-es pákát nem érdemes megpróbálni javítani?
A jelek szerint megszakadt valahol. Nem melegít és végtelen ellenállást mérek a fűtőszál két végén. -
mzso
veterán
Ah. Kösz az infót. Ilyennel még nem találkoztam. Mindegyik 3V-os volt eddig.
Már csak azt kell kitalálnom hogy csinálok 5-6V-ot.[link]
Amúgy működés közben akad jó pár gyanús LED, és nem azok amelyek kikapcsolva gyanúsak...
Közben észrevettem, hogy van felirat is a a két alktrészen: SM2032D
Ami ha minden igaz "The SM2082D is a single channel LED constant current driver"-t jelent. Vagyis akkor gondolom simán áthidalhatom a hibás LED-eket.(#68035) VIPowER válasza
Kösz!
Szerintem a forrasztás vizsgálatához a 60-szoros nagyítóm is kevés, annyira minimális. Alig látszik, hogy ott van.(#68031) mezis
Nem lyukas, csak valami szemcse volt. Megpiszkáltam és lejött.
-
#68039
csabyka666
veterán
mezis
#68038
-
#68038
mezis
félisten
csabyka666
#68037
mezis
félisten
válasz
csabyka666
#68037
üzenetére
Hang cuccoknál könnyebb az 50 - 100Hz szűrése mint az 50000 - 100000Hz-é. Elkók is tovább bírják.
Vesztesége sokkal nagyobb, mint a kapcsoló, PWM üzemű tápegységeknek.MÉH telepen többet adnak érte, pláne ha a rezet elválasztod a vastól.
-
#68037
csabyka666
veterán
darvinya
#68034
-
#68036
mezis
félisten
csabyka666
#68033
mezis
félisten
válasz
csabyka666
#68033
üzenetére
Igen, különlegessége a felirat: TECHNICS !
És ezt nem a távol keletről, hanem innen a szomszéd szomszédjából (Darmstadt) futva hozza a postás -no nem ingyen.
(Egyébként meg lehet, hogy ugyanott, ugyanazok készítik, mint a többi hasonló tápegységet.)![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#68034
darvinya
titán
csabyka666
#68033
darvinya
titán
válasz
csabyka666
#68033
üzenetére
Ha trafós, akkor trafó ami sokat dob rajta.
-
#68033
csabyka666
veterán
Üdv mindenki!
Találtam itthon egy ilyen adaptert. Van ennek valami különlegessége, vagy miért kérnek érte ennyit? 12V 2A, de mi jelentősége van annak, hogy ilyen robusztus?
Köszi a segítséget előre is!
-
-
#68030
tillatrilla
senior tag
tillatrilla
senior tag
Sziasztok! Sajnos nem találok megfelelő topikot asztali pc alaplap,cpu csere ügyében. Ha tudtok ilyen fórumot,amin van élet,adjatok egy linket. Köszönöm!!
-
mzso
veterán
Helló!
Ebből szerintetek meg lehet tippelni, hogy a Led-ek áramgenerátorosan vannak-e meghajtva? Vagyis ha áthidalok néhányat nem lesz a többin túláram?
Egyébként a LED-eket tesztelni sem tudom. Eddig minden fajta LED pislákolt multiméterrel is. De most nem. Próbáltam elemmel is. De úgy sem tudtam világításra bírni egyiket sem. Úgyhogy vagy annyira marha kicsi a forrasztás az oldalaikon, hogy nem lehet kontaktust létesíteni, vagy nem tudom...
-
#90088192
törölt tag
válasz
moha21
#68017
üzenetére
Hello a PM-rol nekem az jut eszembe amikor a primer és szekunder tekercs közé egy földelő "lapot" tekernek be, így megfelel a leválasztó transzformator kitételének
Ha nincs galvanikus kapcsolat sem a primer sem a szekunder oldallal akkor 99% hogy az.
A 0-100 kivezetés meg valószínű pont az amit írsz, arányosított feszültségmérés, de lehet az elektronikának segédtekercselés is.
En ezekkel találkoztam, nem tudom segít-e
-
#68021
kemotox
addikt
tordaitibi
#68020
kemotox
addikt
válasz
tordaitibi
#68020
üzenetére
Nem úgy használnám gitárerősítőnek, az a része szoftveres lenne, csak sima átlagos kimenetről lenne szó, mintha zenét hallgatnék vagy ilyesmi.
Én is gondoltam rá, hogy ki kéne szedni a belét a hifinek, de nem akarom szétbarmolni. Viszont van két régi Genius PC hangszóróm is amiket meg akartam javítani még vagy 10 éve, csak aztán valamiért félbemaradt a művelet. Poti csere kell mert nagyon kontaktoksak már, recseg-ropog, de leginkább sehogy nem szólnak.
Azokból lehetne valamit alkotni. Kókányolni jó lesz mindenképp, de végső megoldásnak valami kulturizált kis dobozkát szeretnék, ami méretben is elfogadhatóbb.Most hogy mondod, ezt a végénpotis dolgot lehet valami gitáreffektes kapcsolásnál láttam inkább...
-
#68020
tordaitibi
veterán
kemotox
#68019
válasz
kemotox
#68019
üzenetére
USB 5 volttal az a baj hogy kevés. Egy hídkapcsolású végfokkal is a maximum ami elérhető az 1W körül van.
Amiket írtam ic-k az a teljesen átlagos kategória, márcsak azért nem szólhat szarabbul mint a kész panelek mert azokba is dettó ugyanezek vannak, más típusszámmal de a lényeg ugyanez.
Következő lépcső a D osztályú végfokok, ebayen keress rá, 'class d power amplifier".
Ezek óriási előnye a jó hatásfok, gyakorlatra lefordítva nem vagy minimális hűtőborda kell.
12 voltos tápot tudsz itthon is vásárolni, ponosan úgy néznek ki mint a laptoptápok, egy fekete tégla és finito, kész a táp. ha olyan végfokot építesz/veszel ami bírja a 19 voltot akkor egy otthon kallódó laptoptáp is megfelel.
Viszont egy ilyen, pláne ha D osztályú, kb. 2 másodperc latt fogja kilőni a kis hangszóróidat. Pláne gitárerősítőnek használva és rendesen belecsapva a húrokba.
Hangerőt mindig a bemeneten szabályozunk, én még sosem láttam a kimeneten ehol több 10, 100W közlekedik.
Legegyszerűbb lenne, ingyen, pillanatok alatt, és tesztelni tökéletes, a mini hifit használni első körben. Küldj egy fotót a belsejéről. -
#68019
kemotox
addikt
tordaitibi
#68016
kemotox
addikt
válasz
tordaitibi
#68016
üzenetére
Nagyon szépen köszi! A privátolással majd lehet élek
Miután megírtam a kommentem gondolkodtam is rajta, hogy valami olyan cucc kéne, amihez nem kell trafózni meg mindenféle méretezést csinálni, neadjisten USB-ről 5V-al hajtható lenne a jó. Tápokhoz lövésem sincs, és nem szeretném itt elbaltázni, hogy zajos lesz vagy valami. Szóval ez a késztápos dolog tetszik mindenképp.
Ezeket az egyszerű IC-s megoldásokat ismerem, de pont ettől tartottam, hogy "olcsó húsnak híg a leve" (túl egyszerűnek tűntek ezek a megoldások), de akkor nincs így, ugye?Egy kérdés: Hangerőpotit hova érdemes rakni. Láttam már erősítő előtt és után is. Nekem eszembe sem jutott volna, hogy nem a "legvégét" szabályozgatom potival. Van bármi előnye-hátránya a két módszernak, vagy tök mindegy, a matek a végén úgy is ugyanazt hozza ki?
-
moha21
veterán
Üdv!
Van egy transzformátor adatlapom nyomtatva és egy nap keresés után sem találtam semmit róla.
400V-os vonali feszültségű primer és 3,5 kV-os szekunder oldal 70 kVA teljesítmény.elvileg 4 kimenete van megpróbálom egymás mellér "rajzolni" őket így fórum formájában:
0 100 PM 3500
A 0 és a 100 kivezetések között egy feszültségmerő műszert rajzoltak be ami 3500 V-ot mutat.
a 3500-as pont után egy árammérés van kötve CPI felirattal és szintén a 0-hoz képpest 3500V van berajzolva.
A PM pont le van kötve földre és egy gyűrű van rárakva a következő felirattal: DT föld/hiba.
Arra gondoltunk, hogy a 0 - 100 kivezetés az feszültsémérés kivezetés ( ám az okát nem tudom )
a 0 - 3500 pontok között van a "teljesítménytekercs".
A PM-ről semmit info nincs talán védelem lenne?
A transzformátor szabályozása a primer áramkörbe iktatott fojtótekercsekkel történik. És elvileg vmilyen UV lámpa működéséhez kell.
Ha esetleg valaki találkozott hasonlóval az bátran szóljon. Később képet is tudok majd feltölteni, most sajnos nem.
-
#68016
tordaitibi
veterán
kemotox
#68014
válasz
kemotox
#68014
üzenetére
Attól függ.
Akarsz/szeretsz pár órát molyolni és büszkén veregetni utána a válladat hogy Juhhé, múködik! vagy készen megrendeled a panelt ebay, ali, van itthon is. Ezesetben majd a fórumtársak biztos adnak linkeket.
Ha viszont icipici alkókedved van,
egy TDA2009 végfok IC és a köré tartozó alkatrészek, ha kicsit nagyobb teljesítmény akkor egy TDA7375 vagy TDA1554. Ezekhez kell még tápegység ami 12-15 voltot biztosít.
IC tipusok alapján keress rá a guglin, találsz rajzokat. Ezek mezei ic-k, úgymond a sarki hentesnél is beszerezhetők, nem egzotikusak.
Ha mégis a kész termékek mellett döntesz, táp mindenképp kell, ha alkotni akarsz akkor egy 12V/50VA transzformátor, egy graetz híd és egy nagyobbacska szűrőkondenzátor. Ha nem akarsz vele szüttyögni akkor bármilyen kész 12-15V/50W adapter, pl. led tápegység, monitor táp stb.
Kell még hangerőpoti, bemeneti jack vagy rca aljzat, dobozolás.Bárhol elakadsz, írj rám nyugodtan privibe.
-
kemotox
addikt
Sziasztok!
Van régről egy Thomson (Thompson?) Hi-Fi-m. Sajna nincs aux bemenete, viszont szeretném a hangszóróit használni. Két 10 wattos, 80 ohmos egyszerű passzív cucc. Géphez szeretném kötni, ehhez kéne valami.
Szeretnék építeni valami egyszerű kis erősítőt, egy-két egyszerű funkcióval, mint pl vol poti meg fejhallgató bemenet. Szóval egy egyszerű, mezei PC hangszórópárt szeretnék varázsolni belőlük. Csak egy kicsit normálisabb minőségben, igazából arra kéne, hogy gitárt/basszusgitárt PC-re kötök egy interface-n keresztül, és azokon szeretném visszahallni.(Lehet valami erősítős topicban jobban járnék, de én csak fejlhallgatós/DAC-os topicot találtam)
Bármi jöhet ami a segítségemre lehet. Kapcs rajz, ötletek, vélemények (mi hogy érné meg, mi nem érné meg, stb. Sose csináltam még ilyesmit), vagy csak tanács, hogy milyen irányban kezdjek el nézelődni.
Köszi!
-
Vanir
veterán
Sziasztok!
Győrben vagy BP-n tudtok boltot, ahol árulnak - lehetőség szerint készre szerelve - "male" JST 2.0 ill. SH 1.0 csatlakozót, legalább 10 centi kábellel? Az is jó, ha nem eleve így árulják, viszont helyben összekrimpelik nekem.
Ilyenekre gondolok:
[link]
[link]Berendeltem őket Aliról, viszont itt a kínai újév, és valami gyorsabb megoldás kellene.
-
#68012
PH-User
addikt
terapeuta007
#67954
PH-User
addikt
válasz
terapeuta007
#67954
üzenetére
Nem tűnik rossznak, köszi!
Hangszórónak nem sok hely van, úgyhogy max rákötném arra, ami benne van, aztán kiderül mennyit bír. -
PHM
addikt
válasz
Sokimm
#68007
üzenetére
A 12V-hoz mindenképp DC-DC konvertert használnék,
míg a kisebb feszültségekhez terhelés függvényében megfelelhet
a sima áteresztő stabilizátor is, de azokat meg lehet táplálni 12V-ról is.
Sőt így a 3,3V-os stabilizátor elé lehet kötni egy olyan, megfelelően
méretezett ellenállást, amin maximális terhelésnél 5-6V esik.
Ezzel elkerülhető, hogy a hővédelem túl korán lépjen működésbe. -
-
válasz
Sokimm
#68003
üzenetére
SW fejlesztő vagyok, és aki kalapács, az mindent szögnek néz
Viccet félretéve, azért javasoltam, mert szerintem ez a legflexibilisebb megoldás. Ha esetleg a későbbiekben még valami funkciót szeretnél /teljesítmény mérés, hővédelem, etc./, akkor minimális változtatással meg tudod oldani. -
Sokimm
senior tag
A célom egy labortáp alá (logikailag utána) rakható rendszer, amivel meghajtom a mikrokontrollert, míg a motorvezérlőkhöz a labortáp adná a nagyobb feszt.
Közös GND, és 2, max 3 feszültségszint (bizonyos eszközök 3V-ról, valamik 5V-ról mennek).Most csak egy kijáratos a labortáp, azt szeretném "tuningolni".
-
Sokimm
senior tag
Ha a mikrokontrolleres megoldást végig gondolom, akkor a DA bemeneten egy előtétellenállással az 5V-os logikára ráengedem a max 30V betápot, és az olvasott érték alapján egy case ágon engedélyezem a kimeneteket, attól függően milyen Vin van jelen.
A hiszterézisre macerás figyelni szoftveresen, hogy a határértéken való betáp feszültség (vagy terhelésre eső, amúgy meg picivel magasabb) ne kapcsolgassa állandóan a terhelhetetlen stabkockákat.
Szándékosan a kimenet előtt klasszikus stabkockát akarok használni, hogy ne legyen semmiféle kapcsolóüzemű tüske (kondikkal nem vagyok barátságban, a kalkulálásuk meg még egy külön műfaj), mivel gyakran hajtok ledet, lézert, mikrokontrollert. (kis teljesítményűek)
Az itthon lévő (amiket felsoroltam) klasszikus stabkockák felhasználása azért lenne ideális, mert van itthon. Nem akarok boltba járni, új cuccokért.
Az enabled láb meg szükségtelen, ha a stabkocka betáp lábát egy tranzisztorral (akár darlingtonnal) vezérlem. A mikrokontroller simán hajthatja azt közvetlen.De még mindig örömmel alkotnék analóg rendszert, ha esetleg valaki tud ilyen kapcsolást.
Csereszabatos lenne minden alkatrész, és stabil mint egy "faék" (vagy az nem ez a mondás?
). -
And
veterán
válasz
Sokimm
#68003
üzenetére
Leginkább azért lenne jó valami filléres kontroller, mert:
- úgy nem válik alkatrésztemetővé az egész a rakás szükséges komparátorral meg osztólánccal,
- valamint a kivitelezés is jóval rugalmasabb lehet.
Ezzel akár a tranzisztoros / fetes vagy relés kapcsolófokozatokat is meg lehet spórolni, amihez persze az sem árt, ha az ősöreg 78xx-ek helyett olyan LDO-típust alkalmazol, amelyen van valamilyen engedélyező-tiltó bemenet (pl.: LM2941)
A linkelt kapcsolások kutya közönséges stabilizátor alkalmazások, bár neked nem is kell több, csupán annyi, hogy lehetőleg - akár kontrollerrel valósítod meg, akár nem - engedélyezhető áramköröket használj. -
Sokimm
senior tag
Sziasztok!
Szeretnék az egy csatornás labortápom után kötni, egy házi kis logikai áramkörök tápellátására szolgáló áramkört, ami valami ilyesmi módon nézne ki:30V<Vin
indikátor led jelezné a túláramot és nem kapcsolna a stabkockákra kakaót
15V<Vin<30V
7812 stabkocka, alá egy 7805 stabkocka, alá meg egy LD33V stabkocka
8V<Vin<14V
akkor csak a 7805 és a LD33V kapcsoljon be
4.5V<Vin<7V
ilyenkor meg csak a 3.3V os LD33V kapcsoljon be
4.5V<Vin
Low voltage indikátor led világítsonNem gondolnám, hogy ez spanyol viasz lenne, ezért kérdenzém, hogy valaki nem találkozott már ilyen kapcsolási rajzzal, ami a logikát (tranzisztorokkal, előtétellánállásokkal, feszültségosztókkal, esetleg indikátor ledekkel) már megvalósította volna?
A válaszokat előre is köszönöm.
Üdv: SokimmEzeket találtam, de hátha van komplexxebb a birtokotokban.
(3.3V os kör, indikátor ledekkel, tranzisztor kapcsoló logikával a betáp oldalon)
[link]
[link]
)
Részletes válaszod.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(3.3V os kör, indikátor ledekkel, tranzisztor kapcsoló logikával a betáp oldalon)Új hozzászólás Aktív témák
- AKCIÓ! ASUS MAXIMUS VIII HERO Z170 chipset alaplap garanciával hibátlan működéssel
- BESZÁMÍTÁS! Samsung T22E390EW TV monitor garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone Ryzen 5 5600X 16/32/64GB RAM RTX 4060 8GB GAMER PC termékbeszámítással
- Fotó állvány eladó
- LG 42C3 - 42" OLED EVO - 4K 120Hz 0.1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - A9 Gen6 CPU
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
