Reggie0
félisten
Mert nem tud a toltesrol az akkumanagement. Ezeknel mar coulomb szamlalo meri mennyi jott ki vagy ment be az akkuba, es ezt korrigalja a vegfeszultseggel, igy hiaba toltodik az akku amig nem eri el a 4.2V-ot addig nem fog valtozni, de lehet akkor is csak egy ujrakalibracio utan. Ezert van az, hogy mAh-ra meg tudja mondani mennyi toltes van az akkuban, ezt pusztan a feszulseg meresebol nem lehet, mert annyira lapos a feszultseg-toltes gorbe nagyresze.
-
válasz
Reggie0
#66698
üzenetére
Azt már ki nem javítja senki. Igazad van, ez nem jutott eszembe. (A csati lábaira talán tudok tenni ellenállást, de az is érdekes lesz.)
Viszont, a 100%-ra 1A-el tölteni képes töltőmodullal így is emelkednie kéne bekapcsolt állapotban a töltöttségnek... nekem inkább ez a bajom, mert max. beépítek egy külön csatit... De azzal miért nem jó... :S -
Reggie0
félisten
Az adatatviteli labakat szokas hasznalni, hogy a tolto jelezze a terhelhetoseget, mert azt honnan is sejtene meg a tablet. Ha ez nem sikerul, akkor a legkisebb szabvanyossal probalkozik, ami nar kisebb, mint amennyit fogyaszt maga a rendszer. Tehat javitsd ki az adatlabakat.
-
válasz
darvinya
#66694
üzenetére
De akkor a külső lítiumakku-töltő? Ugye ez egy külön modul, 1A tud, stb. Ezzel is lassan merül, de nem olyan gyorsan, mintha nem töltöm semmiről.
-
darvinya
titán
USB kábeleknél, főleg microUSB-snél fordult elő, hogy csatlakozó érintkezőkön van elszenesedett réteg ami miatt nem tudja átadni A-t.
Másik rosszabb esetben nagyon vékony a vezető erek és szép lassan rothadni kezd, ami megint A átadás csökkenéshez vezet.(#66693) SchumiBácsi
Rendben, próbát megér.
-
#66693
SchumiBácsi
őstag
darvinya
#66688
SchumiBácsi
őstag
válasz
darvinya
#66688
üzenetére
Egy meglévő kétkörösből kipattintottam a cuccot, hogy belenézzek. A billenőben két tű van, benne egy ellenállás és a világító. Az egykörösben nyilván csak egy tű lesz, de sztem a világítós dolgok helyigénye miatt a többi dolog így a zöld-sárga-piros-kék búra is azonos lesz.
-
Na mértem.
Töltés kb. 160-180mA (kikapcsolva, 2A-es töltőről), fogyasztás 550-800mA bekapcsolva.
De akkor mi a franc dőlhetett be, hogy eddig meg tudott tölteni működés közben?
Az USB töltőmodulom meg 1A-es, azzal hogy nem tölt menet közben? (Az helyből az akkura volt tolva.)Annyit találtam, hogy talán sikerült összehúznom az USB lábait, de mivel fel van szakadva, mindegynek kéne lennie. (Adatvonalakat a földdel, táppal).
-
-
#66688
darvinya
titán
SchumiBácsi
#66685
darvinya
titán
válasz
SchumiBácsi
#66685
üzenetére
Egyedül a billenő kialakítás lesz kérdéses, azaz maga ami átbillenti az érintkezőt.
Ez nincs rajzon egyértelműen rajzolva. -
atus72
őstag
-
DarkByte
addikt
Sziasztok!
A Mouser-es rendeléseket honnan lehet tudni, hogy EU raktárból fogják-e egy adott tételnél teljesíteni és nem tengeren túlról? Konkrétan a Terasic DE10-Nano fejlesztőlap érdekelene, hogy mennyire kell még erre áfát és vámot kalkulálni. -
#66685
SchumiBácsi
őstag
darvinya
#66682
SchumiBácsi
őstag
válasz
darvinya
#66682
üzenetére
Minden bizonnyal ez történik majd, remélhetőleg bent maga a LED fehér mert akkor macerásabb lesz.
Nem értem egyébként hogy ezt a kétköröset miért nem tudták jobban "beszínezni". Az egykörösben van többféle szín, ugyanúgy a vízhatlanba, téglalap alakúba, mindenbe csak ebbe nem. Na mind1 barkácsolok ezzel is oszt' jó napot.
Örülök hogy megoldottuk
-
#66682
darvinya
titán
SchumiBácsi
#66678
darvinya
titán
válasz
SchumiBácsi
#66678
üzenetére
PDF alapján ezek ugyanolyanok, s kipattintható maga a billenő kapcsoló.
Tehát veszel sárgát és egy zöldet és átrakod billenőt.
-
Hello,
Valakinek van-e tuti tippje?
Adott egy tablet, ami egyszer csak "nem tölt". Nem is töltött, felszakadtak az USB fóliái. USB tápot átkötöttem (szerencsére megvolt, hova megy).
Most tölt, de gyak. hiába, mert üzem közben töltőn is merül.
Kijelzőt kikapcsolva lassan tölt. Külső töltőmodult kötve az akkura kicsit gyorsabban.
Bekötöttem neki egy másik akkut, ami csak 1Ah, a saját 3Ah-ával szemben, ezt egész gyorsan tudja tölteni.
Na de mi dögölhetett meg...? A töltőelektronikán semmi változás, akkuhoz nem lett nyúlva...
Töltőáram app szerint 470-480mA, mondjuk ezt helyén kezelem (kamu). Kéne töltőáramot mérni, de még nem jutottam el az eszköz összerakásáigKöszi minden ötlet
@Orion1025 : Elkók?
-
orion1025
őstag
Üdvözlet!
Remélem tudtok segíteni, mert már az agyvérzés kerülget. Adott egy Pioneer A223 házi kedvenc erősítő, de ma "megadta magát". A reléje előszeretettel szokott elhalálozni, így azt gyakorlatilag évente cserélni kell, mert a hangerőszabályzót tekergetve recsegnek a kimenetek, illetve a bemenet választó kapcsoló sem mindig működik recsegés mentesen ilyenkor, de ezt az új relé tökéletesen orvosolja. Ma viszont úgy döntött egy bekapcsolás után, hogy a bal oldal recsegősen és egy picivel halkabban szól. egyből relét cseréltem, de nem változott a helyzet. Ha benyomom a CD direct gombot, akkor is marad a recsegés, így ezzel az erősítő egy részét ki tudom zárni a hibák tárházából. Én nagyon végfokra gyanakszom, de ha valaki tud érdemben segíteni, annak örülnék. Adott esetben komplett kapcsolási rajzot is tudok mellékelni.
-
#66678
SchumiBácsi
őstag
darvinya
#66676
SchumiBácsi
őstag
válasz
darvinya
#66676
üzenetére
Köszi, de ezek mind megvannak a TME oldalon is és jellemzően ugyanúgy egy szálat szakítanak. Két szálban meg csak az az egy zöld létezik, aminek most az érintkezők felőli oldalát mutatom.
-
#66676
darvinya
titán
SchumiBácsi
#66675
darvinya
titán
válasz
SchumiBácsi
#66675
üzenetére
Van több színben is. [link]
-
#66675
SchumiBácsi
őstag
SchumiBácsi
őstag
Üdv all! Néhány 12voltos kapcsolót vennék ami szeretném ha bekapcsolt állapotban világítana - jelezvén hogy az áramkör aktív.
Ha jól értelmeztem a jelöléseket akkor ez a kapcsoló világítani fog plusz alkatrész beszerelése nélkül.
Amit viszont sajnálok hogy csak zöldben létezik, más színben ettől eltérő konfigurációban kapható (egy kört szakít, de nekem fontos hogy mind a két szálat szakítsa ha kell, az a biztos) Esetleg ha valaki bontott már ilyet, mi van akkor ha egy sárga billenőt teszek a zöld helyére? Feltéve ha a led benne fehéren világít.
Még egy kérdés hogy ez bár 12V de gondolom elbír 14-18voltot is? Mert vannak a rendszernek olyan részei a napelem felől, de a jellemző feszültség 12-14V körül lesz, ahogy változik töltés/merítés függvényében.
Néztem a 14V rendszerűeket de azok mind egy körösek, nekem két kör kell. Előköszi!
-
-
Met
nagyúr
Sziasztok!
Lenne egy hülye kérdésem (megint).
Kezd szétesni a tablet töltője, rendeltem másikat (utángyártott) de azt meg nem érzékeli.
A gyári 12V vonal alatta 3 kisvonal 2000mA, ez ami raktáron volt meg csak 5V vonal alatta 3 kisvonal 2000mA.
Tudom hogy a 12V nem egyenlő az 5V-al de gondoltam hogy csak lassabban tölt, nem azt hogy nem is érzékeli.
Szóval emiatt a különbség miatt nem tölt?
A weboldal szerint kompatibilis a tablettel. -
Tudtok valami jó minőségű breadboard jumper /nem tudom, mi magyarul/ kábelt ebayről/aliról? Egyszer már rendeltem, de nagyon vékonyak.
-
#66657
tordaitibi
veterán
Davidof92
#66651
-
#66656
tordaitibi
veterán
jksx
#66650
Ha en veletlenul a bemenetre kotottem a tapot, azonnal kimult minden 78xx stabkocka. Az akkutoltesnel probald ki hogy raakasztott akkuval kihuzod a konnektorbol, azaz megszunik a bemeno. Azonnal megnyuvad. Amit irtal, ha a sont diodat jol ertelmezem, nyitoiranyba a kimenetrol a.bemenetre. Igy termeszetesen soha nem halalozik el hisz maximum 0,6volttal lesz kevesebb a bemeneten. De az enelkuli alkalmazasrol volt szo.
-
LED szalag lesz a konyhabútor alján (egy részén), a fogyasztás jelenleg harmatos (kb. 0.5A), de gondolva a jövőre, ha később kevés lesz / bővül, kicsit túlméretetném, és 3A tápra gondoltam (jelenleg 3528 chipes, de legyen jó 5050 szalaghoz is). Kérdés, hogy dugasztáp formájú vagy a különálló aluházast vegyem? Kínából egy árban van, a dugasztáp annyiból lenne jobb, hogy a kapkodás miatt lett egy használaton kívüli konnektor a szekrénysor mellett (amit takar a szekrény, de egy villásdugő befér).
A másik, hogy az úgy jó lenne, ha 24/7ben áram alatt lenne a táp (akármelyik), és csak a kimenetet kapcsolnám?
-
#66651
Davidof92
senior tag
tordaitibi
#66648
Davidof92
senior tag
válasz
tordaitibi
#66648
üzenetére
Mivel megtudtam hogy van ilyen Step-down cucc, amivel állítható a feszültség, van egy olyan lehetőség hogy 12 voltos akku használok (mert az van így nem kell érte pénzt adni), így mindjárt sokkal többet kell droppolnia.
A gyári akku minden féleképpen kikötésre kerülne, tehát csak külső akkuról való üzemeltetés működne, párhuzamosan sosem.
Tettszik ez a kis Step-down kütyü, nem drága ahhoz képest.
Valószínűleg a tablet is moddolva lesz, mert hajlamos melegedésre, pedig belül van egy nagy alu "matrica" amihez kapcsolódik egy gap-pad és a cpu burkolata, ez hátlap nélkül alapjáraton hogy csak az asztal megy is 60 fokon van. Bár ez már egy másik téma. -
#66650
jksx
senior tag
tordaitibi
#66649
jksx
senior tag
válasz
tordaitibi
#66649
üzenetére
A hagyományos soros stab. IC-t (pl. LM317) nem károsítja, ha a kimenetén (a megengedettnél nem nagyobb) feszültség van. Használható akkutöltésre.
A kimenetén alkalmazott szűrő kondenzátor kisülése ellen és a szabályzókörben alkalmazott kondenzátor kisülésétől kell védeni sönt diódákkal. -
#66649
tordaitibi
veterán
tordaitibi
#66648
válasz
tordaitibi
#66648
üzenetére
Utolsó sorok, nem a bemenetükön hanem a kimeneten nem viselik el, elírtam, bocsi ebbe a nagy kapkodásba.
-
#66648
tordaitibi
veterán
Davidof92
#66642
válasz
Davidof92
#66642
üzenetére
Persze hogy működőképes.
A harmadik szál az akku hőmérsékletfigyelő lesz valószínűleg.
Step-down modul szerintem felesleges.
Levezetve, saccra a disszipációkat, azaz a veszteségeket, 1A terhelőáramnál:
Dióda-1,8W
Stab. IC kb. 2W
Step-down modul, ennyire kicsi, 1,5-2V körüli konvertálásnál a hatásfoka 70% körüli, 0,8W veszteség.
Ha 1W miatt csatasorba állítasz egy ilyen eszközt, szerintem az égvilágon semmi értelme.
A 3 dióda még a tableten belül is applikálható, kis ügyeskedéssel lehet hogy valami mini DC csatlakozó is. Ennél praktikusabbat nehezen képzelek el.Viszont, mivel az ólomakku feszültsége relatíve tág határok között mozog, töltőről levéve az első 5-10 percben lehet akár 6,5V is, kisütési határon meg 5,25V, ez 3 diódával a tablet szemszögéből nézve,
4,7V, megengedhetetlenül magas, pláne ha benne van a gyári lithium akku. Annak a max. a 4,2V.
Az alsó meg 3,45V, elmegy még.
Marad a low dropout stab. IC, azt a 2 wattot egy lemezkével is simán elfűti, van adj (adjustable) azaz állítható változata is, beállítod 4 voltra a kimenetet és kész.
Ebben az esetben mindenképp ki kell építeni az akkut, a stab.ic-k nem tűrik hogy a bemenetükön feszültség legyen, tönkremegy. -
Davidof92
senior tag
itthon lehet kapni ilyesmi szettet kompletten? Csak mert nem tudok sem Ebayról sem egyéb ilyen oldalakról rendelni sajnos. Az elfűtés végül is annyira nem gond mert valószínűleg egy 38Ah akkuról etetném, az meg elviszi 1 napot úgy is. Miért nem ajánlod a diódát?
Szerk: Közben találtam, ez jó lehet? [link]
-
carl18
addikt
Üdv ismét!
No itt egy kép a hangszóró alaplapjáról, érdeklődék milyen variációk vannak arra hogy valahogy elérjem hogy bekapcsolhassam.
A szerkesztett kép alapján van bekötve a hangszóró gombjai, szóval ezen a szalag kábelen keresztül lehet bekapcsolni. Bármilyen megoldás érdekel, nekem csak arra van szükségem hogy bekapcsoljon, a többi gomb nem szükséges. Gondoltam egy billenős kapcsolót is rá lehetne szerelni, így sajnálnám kidobni hogy csak ilyen minimális hibája van.
-
#66642
Davidof92
senior tag
tordaitibi
#66641
Davidof92
senior tag
válasz
tordaitibi
#66641
üzenetére
Tehát működőképes az ötlet.
Nem eshet meg hogy üzem közben töltőre kerül mert ahol a tab üzemel nincs hálózat
Szétszedtem a tabot, az akkunak 3 szála van. A piros a plusz, a fekete a test, viszont a fehér is olyan mintha test lenne, mert a fehér fekete között nincs potenciálkülönbség viszont a fehér - piros közt ugyanúgy akkufesz van. Elképzelhető hogy 2 testje van az akkunak? Továbbá gondolkoztam ezen a diódás eseményen,
ha teszek bele egy 5 voltos stabilizátort és azután teszek 2db diódát akkor 0.6-al számolva 3.8V lesz ami tuti jó, mert az akkura is ez van írva (érdekes). igaz ekkor több lesz a veszteségem mert a stabilizátor is fűt. Gondoltam itt egy LM 1084-ra mert ebből van 5 amperes az meg tuti hogy bírja tartósan.
-
#66641
tordaitibi
veterán
Davidof92
#66636
válasz
Davidof92
#66636
üzenetére
Az ötlet jó de én mellőzném a PB akksit. ha véletlenül üzem közben töltőre teszed, a töltési végfeszültség 7.2V, azt 3x0,6=1,8 volttal ejtik a diódák, a tabra 5,4V is kerülhet. Azt nem tudom hogyan tolerálja.
Ha nem terepen vagy hanem rendelkezésre áll a hálózat, egy mezei 5V/2A töltővel köss sorba 2 diódát és ezt kösd az akku helyére. Amíg a konnektorba áram van addig menni fog. Nálam egy tablet 1 évet ment így gond nélkül otthon. -
carl18
addikt
Oké köszönöm a gyors választ!
Hála rájöttem hogy a készülék alaplap és hangszórók légmentesen volt szigetelve az a rész nem ázott be, csak a gombok és a hangerő szabályzó.
Most átnéztem, és végül úgy látszik olyan mint a szalagkábel meg lenne sérülve.A kezelő felület gombjai áztak el nagyon, de közelről megnéztem és ott sincs oxidáció.
Érdeklődnék ilyen mini szalagkábel hol lehet találni? ez a pontos típusa AWM 20624 80C 60V VW-1
Minden igaz ha a szalag kábelt kicserélem és minden teljesen kiszárad működni fog rendesen.
-
carl18
addikt
Üdv!
Van egy bluetooth hangszóróm amit valamelyik nap vízbe ejtettem, de hagytam pár napig száradni.
Bekapcsoltam és hol bekapcsol hol nem, most teljesen szét szedtem és volt benne egy kis víz.Érdeklődnék milyen kezelést lehet ilyenkor csinálni, akkumulátort kivettem belőle és teljesen szét szedtem.
Az alaplapját hogyan takarítsam meg? Ami van háznál ilyenkor például?
-
Davidof92
senior tag
Sziasztok!
Van egy tabletem, aminek relatíve gyenge akkuja van, illetve amire én használom arra gyenge. Szóval arra gondoltam, hogy kiváltom a gyári akkuját egy sokkal erősebbel, konkrétan 6 voltos savas akkuval. Természetesen a töltést külön oldanám meg, viszont a gond ott kezdődik, hogy az akku ugye 6v, a gyári akku meg 3.7, ezt a feszültségkülönbséget kellene leküzdenem. Gyakorlatilag sokáig kell folyamatosan bekapcsolt állapotban lennie, viszont a micro usb portját nem tudom töltésre használni (pedig ott egyszerű lenne) mert OTG funkciót lát el, és ugyet egyszerre nem megy a 2. Felötlött bennem egy olyan lehetőség is hogy sorba kötök 3darab erős diódát, révén mindegyik ejt 0.7 voltot, így 3x0.7=2.1, 6-2.1=3.9v ami elvileg üzemi területen belül van, mert ugye a feltöltött lithium akku ha jól emlékszem 4.2v. Működhet-e az ötlet? illetve Ti mit javasolnátok?
Köszönöm, Dávid. -
Vettem a Románoknál kínai LEDes reflektort (micsoda szójáték), sikerült úgy lealkudni, hogy lényegesen olcsóbb volt, mint kintről. Szóval ha jól láttam, akkor 5630 (vagy 5730) diódák vannak benne (a 10 wattosban 12 (4x3), a 30as modellben 30 (6x5). A nagyobb típusban kb. középen egy LED nem világít. Hogy lehetnek kötve, hogy ez így lehetséges?
A másik: védőföldet érdemes rákötni a fémházra? Mert gyárilag ez lemaradt ugye...
-
Sziasztok!

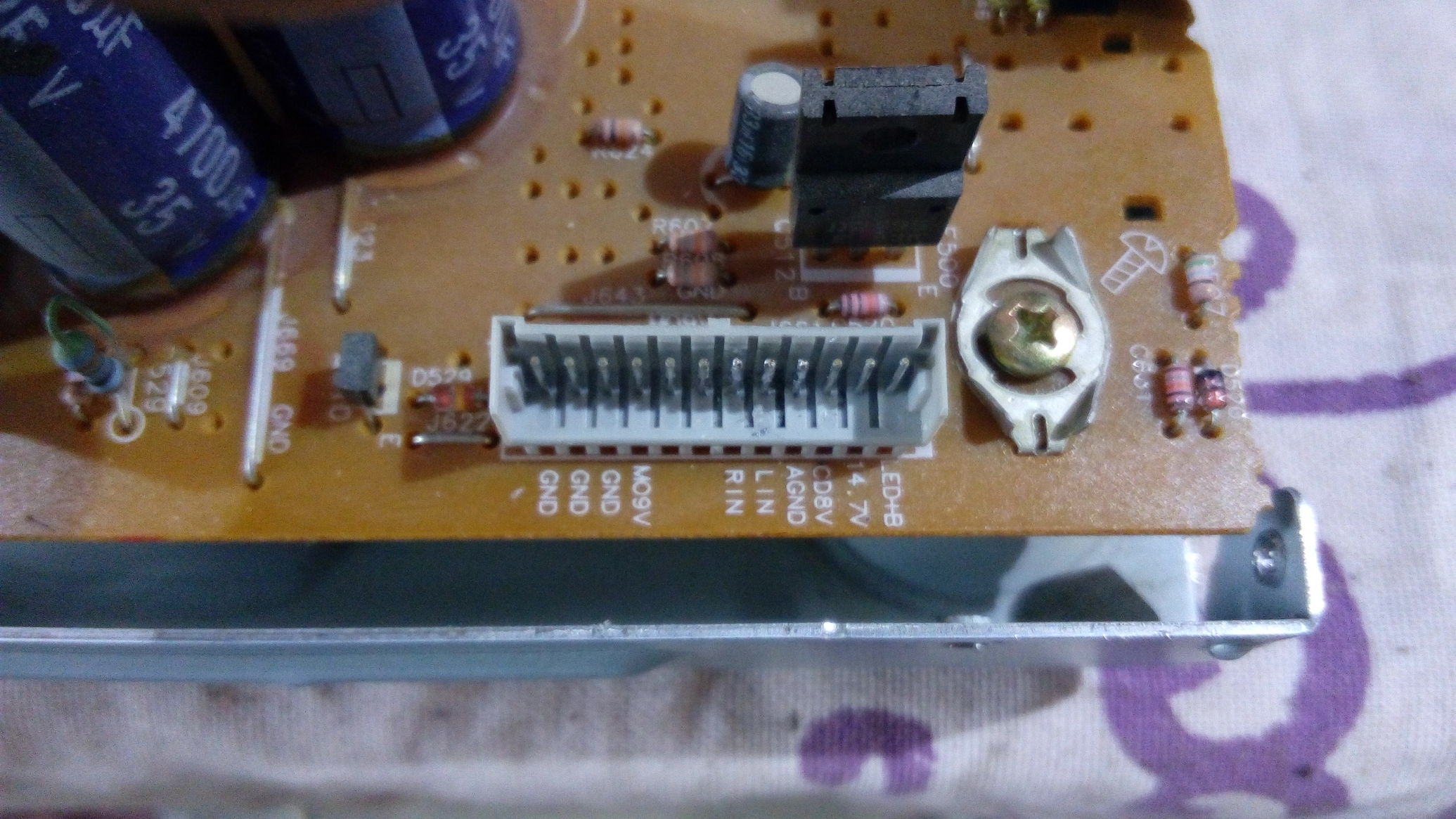

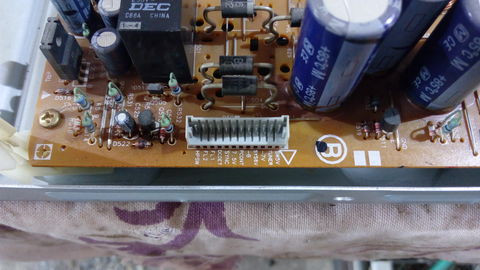

Adott egy Panasonic SA-AK 45-ből kimentett erősítő panel, a tápegységével egyetemben. Az erősítő + táp része működött, minden más döglött volt benne. A tápot megkapja a gyári kábelezésén, mivel egy egységet képez vele. A képeken látható két csatlakozón egy másik panelhoz kapcsolódott. Szerintetek életre lehetne kelteni valahogy? A bemenet az tiszta. A bekapcsolását nem tudom hogyan lehetne megoldani.
-
Vladi
nagyúr
válasz
moha21
#66614
üzenetére
Köszi a véleményeket, most abból dogozom, ami van.
Érvéghüvelyeket használok, jól meghúzom.
(#66618) darvinya:
Jó észrevétel. 2 tápegység lesz rajta, egy 11 Amperes 12 voltos és egy 0.8 amperes 24 voltos. Szerintem összesen nem vesznek le 10 ampert. A 12-esen 3 nema 17 lóg, a 24 voltos meg egy pneumatika mágnesszelepet hajt meg.
-
fero02
nagyúr
válasz
Batman2
#66629
üzenetére
Egy próbát megérhet, de én erre nem áldoznék sok időt. Az értelmesebb gyártók amúgy is tesznek rá üvegszövet szigetelő csövet a hő miatt és ha jól tudom azok elég jó elektromos szigetelők is (akár több kV is). Ha esetleg a Te lámpádon nincs, akkor tennék rá próbából és úgy használnám, de szerintem nem innen fúj a szél. Én inkább a gyújtóban lévő alkatrészek minőségére és azok elégtelen hűtésére gondolok.
-
Batman2
addikt
válasz
fero02
#66628
üzenetére
Nézegettem a kapcsolási rajzukat, arról még az jutott eszembe, hogy a gyújtót és ízzót összekötő vezetéken gyújtáskor nagyfesz megy (több kilovolt), ha annak nem elég jó a szigetelése, lehet hogy átcsap és a burkolaton vagy egyéb testhez kötött felületen rögtön földelődik, így nem lesz gyújtás.
Ezt majd ellenőrizni fogom.Üdv.
-
fero02
nagyúr
válasz
Batman2
#66627
üzenetére
Ezek a mostani gyújtók rossz minőségűek (Light tronic és hasonló társaik), nagyon rövid élettartamúak. Illetve maguk az izzók is gyatrák.
De "sajnos" az van, amit írtál is. Ahova tényleg nagy fényerő kell (pláne ha szórt fényre is szükség van), akkor maradnak az ilyen lámpák és azok karbantartása. Anyagilag még mindig jobban jársz. -
Batman2
addikt
Egy fémhalogén lámpa esetében melyik alkatrész tönkremenetele okozza leginkább azt, hogy rapszodikusan gyújt be, leginkább sehogysem?
A cső két végén épp hogy van egy kis szürkülés, nem látszik nagyon használtnak, ha begyújt, akkor rendben bemelegszik és kellemes enyhén meleg (4500K) fénnyel, jó erősen világít (400W-os).
3db ilyen lámpából egy mindig gyújt, kivéve persze ha meleg, a másik kettő pedig ritkán.
Marad még a gyújtö áramkör, illetve a gyújtó kondi hibája.
Az egyik első bekapcsolásra villant egyet, aztán hiába kapcsolgattam, még annyit sem tett.
Mivel papír szerint 41000lument produkalnak darabonként és a valóságban is hatalmas fényük van, így elég sok LED reflektorral tudom csak helyettesíteni őket, jó lenne, ha mennének.
Mit tehetek?Üdv.
-
fero02
nagyúr
válasz
moha21
#66613
üzenetére
Hagyd. Hisz tudjuk, hogy a "Végzetségem 506"... egy t-vel.
Rruuer
Amit darvinya összehordott baromságokat, azokat a saját érdekedben (életed védelme) teljes mértékben ignoráld! Amit leírt, minden szakmai tudás híján van, a legalapvetőbb villanyszerelési ismereteket is szembe köpi.
-
#66624
tordaitibi
veterán
Beni2360
#66619
-
-
#66619
Beni2360
félisten
tordaitibi
#66604
Beni2360
félisten
válasz
tordaitibi
#66604
üzenetére
Most akkor ez a rajz jó vagy nem?
-
-
moha21
veterán
válasz
darvinya
#66611
üzenetére
Oké megpróbálom negyedjére is. Ha láttál már FI relét szétszedve. Ott látszik, hogy a tesztáramkör a behúzótekercs ( ami jelen esetben behúzáskor egy nyitó érintkezőt mozgat ) egy ellenálláson keresztül kapcsolódik az áramkörhöz.
Amennyiben a képen látható FI relét alulról tápláljuk meg a Teszt elvégzése után is feszültség alatt maradna a Teszt áramkör. Ez nem elfogadható.
"1 esen kapja fázist, és 2-esen kapja Nullát."
És akkor az N-betűs az üres marad? :-)
-
-
#66610
tordaitibi
veterán
darvinya
#66608
-
moha21
veterán
válasz
darvinya
#66605
üzenetére
"Nem hálózat felöl jelentkezik túláram, hanem fogyasztó felől, emiatt a Fi relét tönkre teszik."
A zárlatot a fogyasztó táplálja? :-)
"Alkatrészen egyértelműen ott bekötési rajz, hova meg hálózat, hova az elmenő."
Igen kristálytisztán látszik, hogy az 1.-es pont a bejövő fázis, a kettes pont az elmenő.
"Hibas az ev rele bekotese, folulrol kell a betap, ez a rajta levo rajzrol is lekovetheto, a tesztaramkornek is feszultsegmetesnek kelll lenni leoldas utan, valamint ott van bilagosan a kapocsnal hogy 1 azaz egyes, bemenet."
Ezt le is írták itt előttem.
"És még egyszer írom, amit már többször is írtam: A lényeg, hogy Fi relébe megfelelő fázis-nulla bekötés legyen, hálózat felől."
És akkor a kalapsínre pattintható dugaljon, miert van odaírva az L-betű meg az N betű? Miért hassználasz színeket ha úgyis mindegy? :-)
-
#66605
darvinya
titán
tordaitibi
#66604
darvinya
titán
válasz
tordaitibi
#66604
üzenetére
Gondold már végig.
Túláram védelme csak kismegszakítónak van, Fi relének nincs.
Nem hálózat felöl jelentkezik túláram, hanem fogyasztó felől, emiatt a Fi relét tönkre teszik.Mi az, hogy Fi relé tetejére kötöd hálózatot.
Alkatrészen egyértelműen ott bekötési rajz, hova meg hálózat, hova az elmenő.Zöld színű rajzot már nem látod, mint írásomban is írom földelő(moha21:védő) vezetőt.
És még egyszer írom, amit már többször is írtam: A lényeg, hogy Fi relébe megfelelő fázis-nulla bekötés legyen, hálózat felől.
-
#66604
tordaitibi
veterán
darvinya
#66603
válasz
darvinya
#66603
üzenetére
Ertsd mar meg, nem a rajz kivitelezesevel van a baj.
Bejon fazis, nulla ... Es jon fold is vagy nem jon? Mert ennek fuggvenye a t;vabbi kotes.
Valamint a fazis bejon a kismegszakitoba, ez alap. Onnan az ev rele TETEJERE, nem alulra ahogyan rajzoltad. Ugyanide a nulla. Alulrol megy el a dugaljba.
A vedofold, ha bejon a dobozba akkor nincs teendo, bekotendo a dugalj tetejere, ha csak fazis-nulla jon be akkor a bejovo, az ev rele ELOTTI nullarol kell vedofoldet kotni. Igy biztositott a tularamvedelem es mukodik az ev rele is.
Az ev relet nem mindegy hogy hogyan kotod, ha nem a leirtak szerint akkor a tesztgomb beragadasakor bar leold, a szimmetriat felborito ellenallas allandoan feszultseg alatt marad.
Új hozzászólás Aktív témák
ekkold- Parfüm topik
- Kínai és egyéb olcsó órák topikja
- HiFi műszaki szemmel - sztereó hangrendszerek
- A fociról könnyedén, egy baráti társaságban
- Call of Duty: Black Ops 7
- Milyen videókártyát?
- One mobilszolgáltatások
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Borotva, szakállnyíró, szakállvágó topic
- Vicces képek
- További aktív témák...
- Akció! ÚJ akku! Lenovo ThinkPad X1 Extreme Gen2 i7-9850H 16GB 512GB GTX1650 500nit UHD 1 év gar
- Telefon felvásárlás!! iPhone 16/iPhone 16 Plus/iPhone 16 Pro/iPhone 16 Pro Max
- HIBÁTLAN iPhone 14 Pro 128GB Space Black -1 ÉV GARANCIA -Kártyafüggetlen, MS3590
- HP 13 Elitebook 830 G7 FHD IPS 600nit i5-10210U 4.2Ghz 16GB RAM 256GB SSD Intel UHD W11 Pro Garancia
- iKing.Hu - Apple iPhone 15 Pro Max Black Titanium Titán stílus, 5 optikai zoom 256 GB- Gari
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
