#54100
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Van egy betonkeverőnk.
Egy 3 fázisú motor hajtja, de mi csak fázisról tudjuk működtetni. Alapból adtak hozzá egy 80 mikrofarádos indító kondit. De még így is kézzel kell beindítani, utána viszont már minden rendben. A motorba a tekercsek fixen vannak bekötve nem lehet változtatni csillag és delta között, méretileg kb 3kW-os lehet.
Mekkora kondit lenne érdemes beletenni? Én 300 körülire gondoltam. -

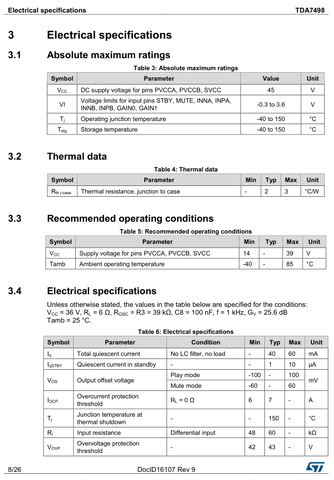

Megjött a 7498as végfok, és a várakozásoknak megfelelően a hűtőborda rögzítése elég gáz. Konkrétan mozog. Le nem esik, de kézzel tudom mozgatni. Feltételezem valami gumiszerű anyaggal van odaragasztva. Tudja valaki, hogy mi lehet ez az anyag? Jó hővezető? Vagy szedjem le valahogy, pasztázzam újra és rögzítsem máshogy a bordát?
Sajnos nincs lyuk a NYÁKON, átfúrni nem hinném, hogy át lehet, pedig az lenne az igazi...
-
Kernel
nagyúr
válasz
dave0825
#54094
üzenetére
Beavatkozás nyomait szoktam nézni, látszik-e forrasztás, ami nem gyári, eltérőnek tűnő alkatrész stb.
De végfokba nem jó tudás nélkül belenyúlni, mert elég könnyen lehet még nagyobb kárt okozni, ami végül a szakembernek plusz munka, költség, bosszúság, esetleg nem is vállalja.
-
dave0825
őstag
válasz
Kernel
#54089
üzenetére
és (#54090) tordaitibi: értem, köszönöm. Tehát érdemes inkább megint elvinnem a szerelőhöz, aki korábban is javította? Mit cserélhetett akkor benne, ha nem konkrétan 1 végfokot (mivel az ezek szerint nincs benne, hanem komplett áramkörrel van megoldva)?? Vagy más ötlet, hogy mit mérjek ki, amitől lehet a hiba?
-
#54090
tordaitibi
veterán
dave0825
#54087
válasz
dave0825
#54087
üzenetére
Ha ez segitseg, az also negy tranzisztor es kornyezete a 2 vegfok,.
a felsok a kapcs. uz. tap reszei.
De igy ne ugorj neki ha nincs jartassagod a nagyfrekis tapok, es a fetes/tranzisztoros erositok teren, valamint a hiba nem biztos hogy vegfok.Szerk,
Kernel megelozott.:-) -
Kernel
nagyúr
válasz
dave0825
#54087
üzenetére

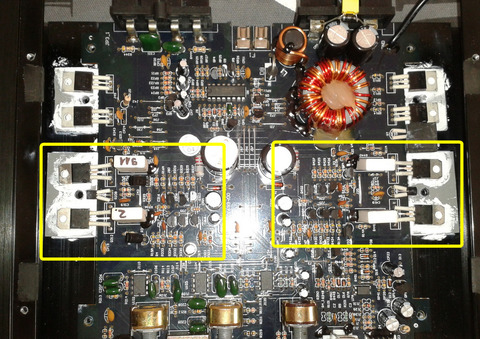

Szó szerinti végfok-áramkört bekereteztem, ami mutatja, hogy miért értelmetlen végfokcseréről beszélni (modulos erősítőktől eltekintve, ahol végfokmodul cserélhető).
A végfoktranzisztorok is láthatók a hűtőbordára szerelve, de hiba esetén ezek általában C-E zárlatba mennek, amitől működésképtelen az erősítő. Vagy ki kell mérni.
Inkább a meghajtóáramkör hibája szokott részleges jelenségeket okozni.
(#54088) MineFox54
Nem probléma általában, elég a határértéket figyelni és csereszabatos.
-
dave0825
őstag
Üdv.
Adott egy olyan autós erősítő (Ground Zero GZIA2075HPX-S), ami érdekes dolgokat produkál: ha nagyobb hangot adok a fejegységen a kocsiba a zenére, persze nem torzításig, csak 35-ös skálán 22-3-ig, akkor utána ha lejjebb halkítom puffog, recseg, ropog, búg, zümmög, minden hangja van a mélyládának. Az erősítőre csak a láda van kötve, más nincs, az első hangszórók csak fejegységről mennek, és azok nem is produkálnak ilyen hangokat, csak a láda, ami az erősítőn van. Korábban volt vele olyan gond, hogy szólt, adtam rá hirtelen kb. 20-ig hangerőt, és meghalt, teljesen kikapcsolt az erősítő, és pirosan világított rajt egy led. Akkor a szerelő végfokot cserélt benne, utána jó lett, viszont elkezdte mostanában ezt a búgós, ropogó, néha 1-1-et durranó hangokat. Egy idő után aztán abbahagyja, de csak addig, amíg újra nem hangosítok rajt kicsit.
Gondoltam nem viszem megint szerelőhöz 3000 ft-ért javíttatni, hogy utána ugyanilyen legyen, hanem nézek majd én bele végfokot. Viszont azzal vagyok bajban, hogy nem tudom, hogy melyik a végfok benne... IC-ket megnéztem, tranzisztorokat, kondikat, ellenállásokat, tekercseket megismerem, de a végfok nem tudom melyik.
Én soklábú IC-re gondoltam, de olyan nincs benne. A szélein van 4-4 tranzisztor, amik pasztázva vannak, én azokra tippelek, de melyik lehet a ludas?! A láda egyébként hídba volt rákötve. Forrasztottam már, nem is keveset, de végfokot még nem cseréltem, ezért nem tudom, hogy melyik lehet...

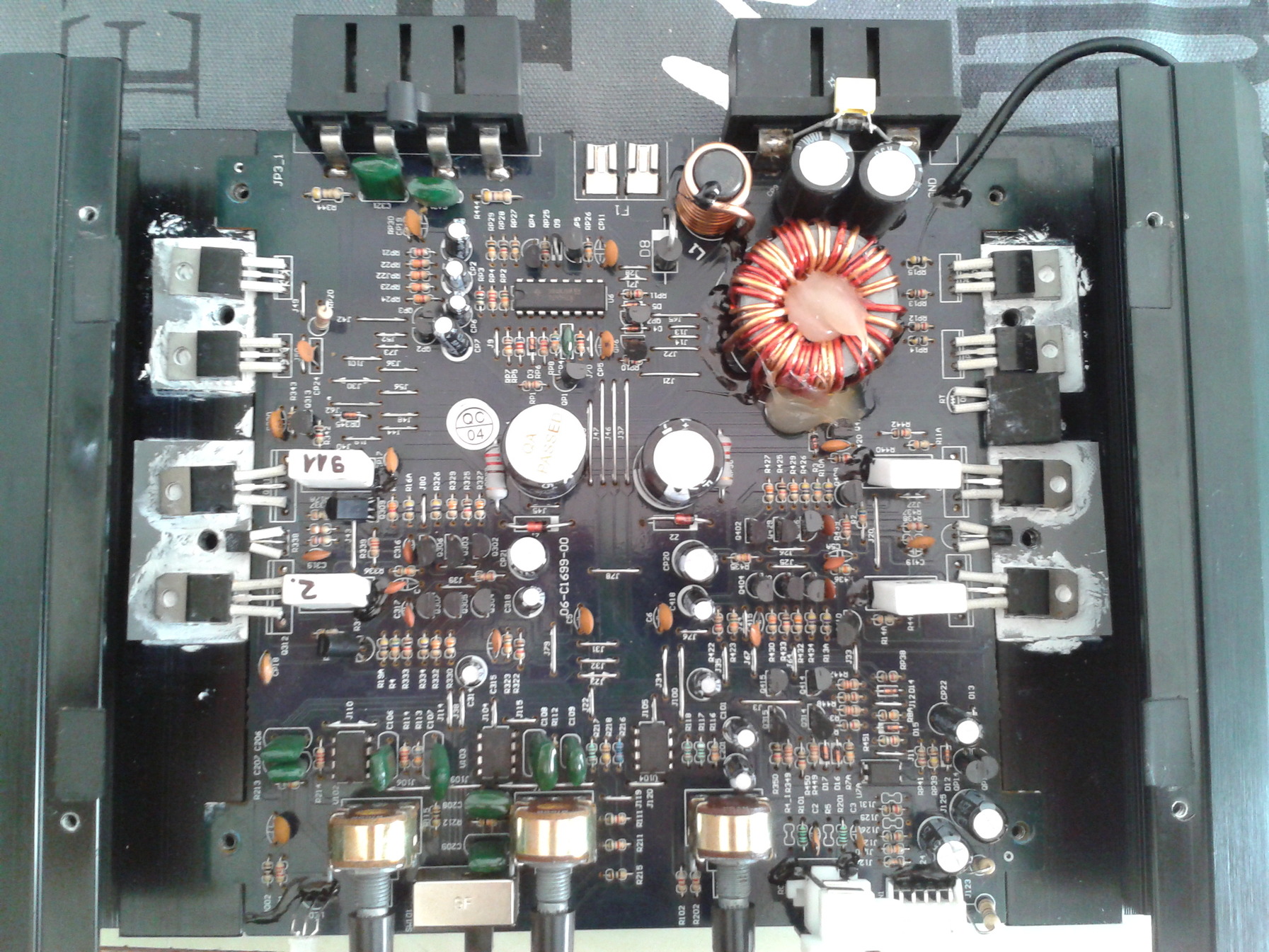

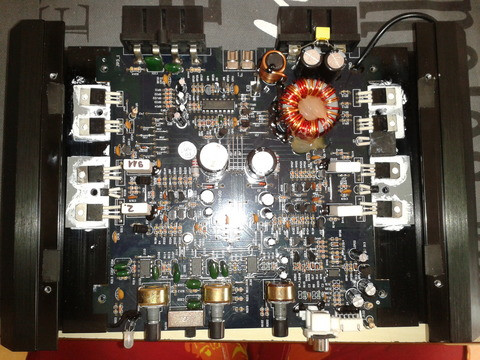

Itt van 2 kép, hátha könnyebb Nektek segíteni.
-
darvinya
titán
Spórolásról véleményem:
Az a gond legtöbbször, hogy legtöbb ember nem rendszerben gondolkodik, hanem megváltó 1 dologgal.
Nem így volt átadva a tudás.
Személyes példám:
Feleségem kibukott bojler fogyasztása/lassúsága miatt.
Én 30L-es elektromos átfolyós vízmelegítőt szerettem volna, de azt nem rakták fel, mert a megbízott szaki fingja sem volt róla.
Ilyen szerkezet 30-40eFt-ból meg van.
Amire feleségem azt mondta cseréljük ki, mert nem is drága.
Erre mondtam, hogy az csak kisebbik része, többi a hálózat újra építése, mert mostani spórolás miatt nem tudja kiszolgálni.
Na ezt már nem érte, hogy miért kell azt is bolygatni, s mai napig nem érti, mert nem így adták át. -
#54085
xxxjjjkkk
senior tag
tordaitibi
#54082
xxxjjjkkk
senior tag
válasz
tordaitibi
#54082
üzenetére
Na hát pont a leggazdagabbak tudnak a legnagyobb hülyeségeken sporolni. De nem kell félteni az olcsó szakembereket sem. Attól, hogy, philips dobozból szedi ki az izzót...(bár a philipsnek is, amilyen jók voltak az energia takarékosai, ahhoz képest, a körte forma ledből 20/2 azthiszem meghalt nálunk, bár lehet csak a búra volt neki sok)
Én úgy vettem észre, hogy a lednél a legnagyobb gondot, a táp alulméretezése jelenti. Itt vannak ezek a műgyantába öntött vackok. Van 42W led szalag, rak rá 45wos trafot, 24órás üzemre, és csodálkozik, hogy hello van 1 éven belül.
Aztán van még az értelmetlen spórolás pl: társasház, mindig van egy nyugdijas mérnök, aki kitalál valamit, ha szerencsénk van van is épp jó ötlete, pl cseréljünk mindent ledre, hogy spóroljunk. Na már most innentől kezdve, nem lesz jó ötlet, mert ugye akkor már komplett lámpatest+led izzó csere. Hogy sporolás is legyen, mondjuk 5 évben mérhető, hát az normális anyag+munkadíj mellett sose fog sikerülni. Nyilván. És sajnos ez a jellemző, kipipálják a ledet, azt jóvan. A tényleges spórolást már senki nem ellenőrzi, csak egy számítás. -
Kernel
nagyúr
Nagyobb áramon túl nagy kapacitásra lenne szükség, ami a gyakorlati kivitelezés kellemetlenségei mellett rengeteg kapacitív meddővel is szennyezné a hálózatot, ez pedig hatóságilag is tiltott. (Mármint nem a barkácsolás, hanem forgalomba hozni ilyen konstrukciót.) A kis teljesítményű kapacitív előtétes lámpákat még engedik, mert az önmagában kevesebb meddőt termel, noha több ilyen lámpa hatása összeadódik.
Kapacitív előtétet mindig szokás kiegészíteni ellenállással is, mivel a kondenzátor a meredek impulzusokat átengedi, ezt ellenállással szükséges mérsékelni. Bekapcsolásnál sem mindegy, melyik pillanatban kapja el a szinuszt. De az ellenállás veszteséggel jár, ami kis áramon még elmegy, nagyobb áramon problémás.
Ha valaki mégis bejátszaná azt a kapacitásértéket, amivel sikerül lecsökkenteni a driver bemenetére jutó feszültséget, az elég kiszámíthatatlan lenne, instabilitás elképzelhető. Függ a konstrukciótól is (adott típusú IC hogyan reagál stb.), nem zárom ki teljesen, hogy be lehetne állítani valamit, de szakmailag komolytalan.
Sokkal célszerűbb venni akár egy másik drivert eBay-ről, amin látszik az IC típusa, rajzot keresni hozzá, áramot igény szerint belőni.
Garancia persze más téma, csak műszaki szempontból közelítem meg.
-
mzso
veterán
válasz
Kernel
#54062
üzenetére
"Egy ilyen 30 W-os fényvetőnél viszont már teljesen inkorrekt. "
Jó, de mi történne. Nem működne? Villogna?
"Eleve a kapacitív előtétes módszernek csak kis áramokon van létjogosultsága, ennek számos oka van."
Konkrétan? Én nem látok semmi különbséget
"Amellett az aktív áramgenerátor csökkenő feszültség mellett is igyekszik fenntartani ugyanazt az áramot, stabilizálni, már amíg lehet."
Nyilván. Épp ennek a kiütése a cél.
-
#54082
tordaitibi
veterán
tvamos
#54077
válasz
tvamos
#54077
üzenetére
Pedig igy van, csak:
1. Mit ertesz szabvanyon, azt hol kene szabalyozni hogy a chipet nem 3wattosnak aruljuk 140 c fokon mukodtetve, hanem (olcsobban ugye) 2w, es 60 fokon mukodik.2. Pedig az emberek megfizetnek a minoseget, csak tobbszor csalodtak, pl. en magam, a kozeparkategorias led fenyforrasaim 40%-a 2 evet birt ki.
Megegy pelda, szinten sajat kornyezetemben: kogazdag csaladnal dolgozok, egy luxus csaladi hazra vigyazok ejjelente mint biztonsagi or. A kegli 5 eve epult, es elhiheted, hogy nem szamitott a love, mindenbol a leg-leg-legdragabb lett beepitve.
Kb. 2 eve kezdtek megadni magukat a ledes vilagitasok, a medencevilagitas, az udvari kisegito fenyek, sorra pukkannak ki a tapok, a ledszalagok. Hol itt az orokelet?
Ellenpelda, a fo udvari vilagitas indukcios technika, a 24 darabbol egyet sem kellett cserelni meg.
Pedig ezek 5 eve egesz ejjel mennek, nem csak kiegeszito fenyforrasok.3. A kinaiak? Tudnak urhajot is eloallitani. Erre egy (sajnos mar elhunyt) baratom mondasat ideznem:
Elballag a szucs a gombkeszitohoz (kinai gombkeszito is lehet...),
Kene nekem kabatgomb. A gombos: tessek, van 1. osztalyu, csontgomb, finoman kidolgozva, selyemmel athuzva, 100 ev mulva is gomb lesz. Darabja 100 forint. Ajjaj-mondja a szucs- ez nekem draga, kicsit olcsobb gomb? Hogyne lenne, kicsit csunyabb, rosszabb minosegu, de 50 evig ez is gomb marad. Darabja 50 forint.
A szucs: megolcsobb nincs? Dehogynincs, bovli muanyag, vacak minoseg, 1 napig se tart. Darabja 5 forint.
EZ kell nekem!! Addig tartson ki, mig eladom a kabatot.Hat kb. ennyi, remelem atment a mondandom, es bocsanat a kisregeny miatt.
-
#54077
tvamos
nagyúr
tordaitibi
#54073
tvamos
nagyúr
válasz
tordaitibi
#54073
üzenetére
"A led technolohia meg mindig gyerekcipobe jar"
Ez nem így van, csak :
1. Nincs még re des szabályozás, szabványok lennének, csak nem nagyon tartják be.
2. Nem fizetik meg az emberek a minőséget.
3. Mindenki hazudik, a kínaiak gátlástalanul, és undorító módon. -
#54076
Ribi
nagyúr
tordaitibi
#54073
Ribi
nagyúr
válasz
tordaitibi
#54073
üzenetére
Emberek nagy része azt hiszi, hogy a ledes cuccokat ugyanúgy lehet használni mint a "sima" izzót.
Szeretik elfelejteni, hogy egy sima izzónak mindegy milyen hőmérsékleten üzemel, míg a ledes cuccoknál ezzel kalkulálni kell. Egyrészt a ledek hőmérsékletével, illetve megintcsak a sima körtéből hiányzó elektronika hömérsékletével is törődni kell. Az ócó gyártók ezeket sem veszik figyelembe, de azok sem akik ezeket valahova beszerelik. Azt hiszik, hogy simán kicserélik az izzót és minden faja. -
#54075
mzso
veterán
tordaitibi
#54073
mzso
veterán
válasz
tordaitibi
#54073
üzenetére
"A led technológia meg mindig gyerekcipőbe jár"
Ezt így kijelentve hülyeség. A ledek igenis igen fejlettek lettek az utóbbi évtizedben. 100-200 lm/w hatékonysággal is tudnak működni.
Az más tészta, hogy az összes tróger gyártó ócsó elektronikát és rosszul megtervezett fényforrásokat árul tömegével jót meg nehéz kifogni és azt is leginkább csak drágán lehet. -
#54074
pjen
félisten
tordaitibi
#54073
pjen
félisten
válasz
tordaitibi
#54073
üzenetére
Teljesen igazad van szerintem,bár a led szinte valóban örök életű.Az én tapasztalatom szerint inkább a kiszolgáló elektrónika döglik meg.Nem rég volt szerencsém bontani kültéri hibás ledes refiket.Ha mindent leválasztottál maga a led működött.
-
#54073
tordaitibi
veterán
pjen
#54068
Szemelyes tapasztalatom tobb ledes termekkel,
A led technolohia meg mindig gyerekcipobe jar, es ehhez meg hozzajon a gyartok altal hajszolt parameterek eltulzasa, hogy az o termekuket vedd meg. Legtipikusabb esetek, nagyobb teljesitmeny, tulhajtott ledek, kisebb mechanikai meret, azaz csokkentett hutes.
Ezek az elettartamproblemak a mezei ledszalag, az autos ledes termekek, a hazon beluli ledspotok barmelyikenel fennalnak. Legpregnansabb pelda, videki kisvaros foter vilagitas korszerusites, 10 millios nagysagrendbe. A 2015 oszen felszerelt ledes lampatestek csodasan birtak a telet, a tavaszt, aztan nyaron 100% aranyba megdoglottek a melegbe.
Ez termeszetesen nem teljes altalanositas, es konzekvencia, de a koznep a ledeket ''orokeletunek'' kikialtott szlogen alapjan vasarolja, es bizony tul gyakran csalodik. -
Kernel
nagyúr
Az AC-dimmer mindenképp fázishasító, csak a klasszikus triac / tirisztoros áramkörök felfutó éllel működnek (a félperiódus elejéből vág), mert ez egy ilyen alkatrész, hogy begyújtani lehet a kívánt pillanatban, de utána már csak nullátmenetnél kapcsol ki.
Ez viszont nem jó az egyenirányítóval kezdődő áramköröknek, ami csúcsra tölt egy puffert, mert hiába vágjuk a hullám elejét, ha a csúcsa megmarad. Nem beszélve a felfutó él keltette impulzusról, amivel szemben a kapacitív előtét pont kis ellenállást képvisel.
Ezért (meg másért is) kitalálták a lefutó élű dimmert, ami nullátmenetnél kapcsol be, utána hasít le egy darabot a hullámból. Tehát a szinusz mentén lágyan fut fel, majd egy lefutó éllel hirtelen vág. Ehhez viszont FET-kapcsoló szükséges és komplikáltabb vezérlés, illetve IC.
http://www.lyco.co.uk/advice/dimmers-trailing-edge-v-leading-edge/
Utóbbi dimmer használható az egyszerű, kapacitív előtétes lámpákhoz. Aktív elektronikus driver már itt is problémás lehet, kivéve a dimmelhető áramkörök, mint például:
https://www.ecnmag.com/article/2010/12/lighting-future
De ez elég szerteágazó téma, bővebben Google szöveges és képes találataiban lehet nézelődni:
triac dimmable led driver circuit
-
mzso
veterán
Hát nem valami költséghatékony az tuti. Emellett jó lett volna egy erőset jól beállítani és azt legalább fokozat kapcsolni. Lehetne három különböző méretűt (hogy lehessen variálni a fényerőt) de az már elég ormótlan, meg egymásnak útban is lennének. (meg tíz wattosnál kisebb nemigen van, úgyhogy kis fényerő nem is igazán lenne)
-
mzso
veterán
válasz
Kernel
#54062
üzenetére
Hmm.... Nem igazán szeretném eldobni a garanciát egy új fényforráshoz. Főleg úgy hogy a jelenlegi tapasztalat alapján 4-ből kettő elhalálozik még garanciális termékből is... (1 V-TAC, 1 Global)
Arról nem is beszélve, hogy manapság nem divat sérülés nélkül szétszedhetőre csinálni dolgokat.A "speciális" (nem fázishasítós) dimmer az milyen szokott lenni olyan LED-es fényforrásoknál amikhez az izzóhoz való nem használható. (És ezeknek mi a belső elektronikai követelménye?)
-
#54066
darvinya
titán
Speeedfire
#54064
darvinya
titán
válasz
Speeedfire
#54064
üzenetére
Érdeklődj itt.[link]
-
mezis
félisten
Én max. 5W-os LED-es fényforrások esetében alkalmaztam a kondenzátoros előtétet, éjszakai csökkentett világítás céljából. Ezek a fényforrások elektronikája egyszerű, kondenzátoros előtéttel működnek.
Ahogy Kernel is írta, nagyobb teljesítményű LED-es fényforrások precízebb áramszabályozással működnek.Az nem megoldás, hogy egy db 30W-os helyett 3 db 10W-os ?
-
#54063
Samus
addikt
Speeedfire
#54060
válasz
Speeedfire
#54060
üzenetére
Például itt: [link]
-
Kernel
nagyúr
A belsőleg is kapacitív előtétes konstrukciót ki lehet egészíteni külső kapacitív előtéttel, mivel így egyszerűen sorba kötődik a kettő és az eredőjük érvényesül.
Az IC-s áramgenerátort tartalmazó típusoknál ez nem jó megoldás, bár nem zárom ki, hogy kisebb teljesítményű lámpáknál látszólag bejön (valójában inkorrekt, tökéletlen működést eredményezve), de azon belül is konstrukciófüggő.
Egy ilyen 30 W-os fényvetőnél viszont már teljesen inkorrekt. Eleve a kapacitív előtétes módszernek csak kis áramokon van létjogosultsága, ennek számos oka van. Amellett az aktív áramgenerátor csökkenő feszültség mellett is igyekszik fenntartani ugyanazt az áramot, stabilizálni, már amíg lehet.
Az izzókhoz való fázishasító dimmer pedig nyilván nem használható egyikhez sem, csak amelyiknél a driver arra fel van készítve.
Legjobb megoldás a fényvetőben lévő driver megbontása (ha nincs kiöntve), az áramgenerátor áramát szabályzó ellenállás megkeresése, módosítása. Potméter használhatósága kérdéses, mivel az áramérzékelő sönt egy kis értékű ellenállás, amin a LED árama átfolyik, ez potméterre nem cserélhető.
Legfeljebb az áramkör más részébe iktatva, ha például van benne egy IC, amihez található rajz stb. ez már agyalás kérdése.
-
#54061
Kernel
nagyúr
szabifotos
#54058
Kernel
nagyúr
válasz
szabifotos
#54058
üzenetére
Kiépítve az USB egységet, rá lehet kötni egy vezetéket villásdugóval és úgy tesztelni.
Az egyébként irreális, ha arra gondoltál, hogy 230 V-ot leterhelné 175 V-ra, ilyen nincs. Ha közben lenne egy szakadozó érintkezés, akkor viszont nem áll be stabilan, hanem ingadozna.
-
#54060
Speeedfire
félisten
Speeedfire
félisten

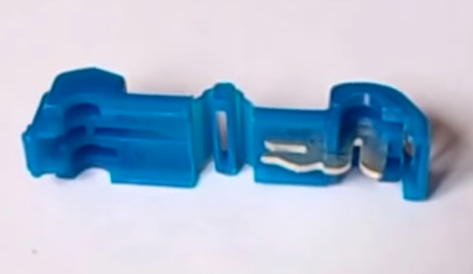

Ennek mi a neve és hol lehet beszerezni?
-
mzso
veterán
Csak simán sorosan a fényforrással? Hmmmm... Gondolom ha ez működik akkor ugyanezen az elven több fokozatot is lehet változó kondikkal. (Az X1 mit jelent?)
Elvileg egy fokozatmentesen dimmelhetőt is lehetne, valami bonyodalmasabb áramkörrel? (Gondolom változtatható kapacitású kondit nem fogok kapni.
)Egyébként valami ilyesmi fényforrásra gondoltam: http://www.anrodiszlec.hu/product_info.php/products_id/10378
-
#54058
szabifotos
senior tag
Kernel
#54057
szabifotos
senior tag
válasz
Kernel
#54057
üzenetére
Akkor nem tudom mi lehet. Eddig nem volt semmi probléma 20 évig, és másik konnektor jól működik, szóval tuti valami emiatt történt. Közben kiderült, mégsem adja le a kellő áramot és szaggatja a töltést az usb. Kérek egy refund-ot, és max. kísérletezek, ha kikötöm, hogy úgy megszűnik-e a problem.
(Vagy lehet ott se lehet meg a 220 és ezért nincs meg a teljesítmény....)
Na akkor nyomozok tovább.... -
#54057
Kernel
nagyúr
szabifotos
#54056
Kernel
nagyúr
válasz
szabifotos
#54056
üzenetére
Párhuzamos konnektornak semmi köze hozzá, az párhuzamosan kapja ugyanazt a 230 V-ot, normális esetben.
-
#54056
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Rendeltem egy ilyen fali USB-t. Beszereltem, működik rendesen. Nem mértem, hogy valóban leadja e a kellő áramokat, de nem vettem észre, hogy lassan töltene. Viszont ami kiderült, hogy a párhuzamosan mellette levő konnektorban csak 175V van. Akkor is ha nincs USB eszköz töltés alatt.
Ez mitől lehet? Gondolom nem lehet vele semmit kezdeni, csak ha kukázom az USB-t vagy szimplán nem használom a konnektort?
-
mezis
félisten
Üdv.!
Én egylépcsős fényerő csökkentést még mindegyik LED-es fényforrásnál meg tudtam valósítani 10 - 500 μF-os kondenzátorral. (Lehetőleg X1 kategóriából.) Általában egy kapcsolót is kötök vele párhuzamosan és akkor meg van a teljes fény.
Bizsergés: jobbik esetben csak a vezetékkapacitáson keresztül kapsz egy keveset a fázisból. Rosszabb esetben szigetelési probléma. Néha konnektorcsatlakozót fordítva bedugva enyhül vagy megszűnik a jelenség.
(Nekem egy nagyon régi íróasztali lámpában a LED-es fényforrás derengő fénnyel világít.) -
mzso
veterán
Helló!
Lehet hülye kérdés, de... Olyan LED-es fényforrást amit nem dimmelhetőnek csináltak lehet dimmelni valamilyen módon, egyedi elektronikával?
Más:
Az mitől van, hogy mondjuk egy kikapcsolt álló lámpa, kikapcsolt indukciós tűzhelyen lévő edény felületét megsimítva (néha) enyhe bizsergést lehet érezni? -
HoTaZo
addikt
pjen
tvamos
CPT.PirkKöszönöm a tájékoztatást!
Sajnos a Móglájsz nem mond se nekem, se google barátunknak semmit, így ezt az útvonalat mellőzöm.
Remélve, hogy csak egy apró gyártási hibáról van szó és az esetleges reklamációkkal ki is küszöböli a gyártó ezt. Reménykedni fogok, hogy a kiszemelt darab már feladatán kívüli hangadás nélkül jön.
-
PHM
addikt
válasz
V.Stryker
#54046
üzenetére
45mA már sok lehet egy 20mA-re méretezett lednek.
(Kivéve, ha időmultiplexelve hajtod meg, de úgy sem szerencsés
az átlagárammal 20mA fölé menni.)
A te példádban 470 ohm alá nem mennék, már az is enyhe túlhajtás.
Anno kísérleteztem fehér, 20mA-es ledekkel, 50mA környékén
jött a "hirtelen halál". -
Kernel
nagyúr
válasz
V.Stryker
#54044
üzenetére

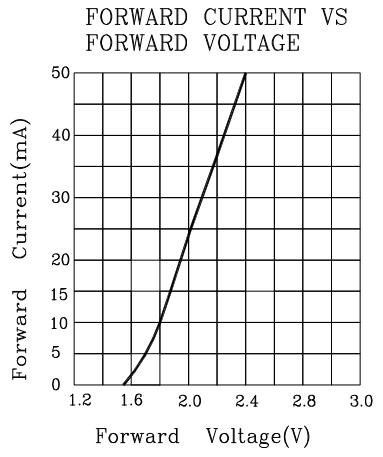

Piros színű LED-nél kb. ennyi. Durva megközelítéssel, ha 10 V esik az ellenálláson, az 10 / 220 = 45 mA. A valóságban ennyi áram nyilván feljebb húzná, mint 2V.
De 10V / 0,02A = 500 Ω
Szabványértékre növelve:
10V / 680Ω = 15mA
Természetesen ez sem hajszálpontosan a valós érték, a görbe sajátossága miatt. De az is lehet, még így is túl erős a fénye, akkor lehet lejjebb menni áramban, ez már igényfüggő.
Az adatlapon szerepel egyébként egy tipikus 2,1V / 20 mA középérték is.
-
Kernel
nagyúr
válasz
V.Stryker
#54041
üzenetére
LED-et továbbra is áramgenerátorosan kell meghajtani (10-20 mA ebben az esetben), például egy ellenálláson keresztül.
A feszültség csak az áram következményeként alakul ki rajta.
Laikus nyelven úgy lehetne értelmezni, önmagának állítja be, határolja a feszültséget. Ha valaki nagyobb feszültséget kényszerít rá, akkor tönkremegy, mert (mint minden dióda nyitóirányban) azt is be akarná korlátozni, de nem bírja, ezért felforr. Ha túl erős a tápforrás. Épp ezért kell korlátozni az áramot.
-
And
veterán
válasz
V.Stryker
#54041
üzenetére
A szimpla 7-szegmenses led-kijelzők ugyanúgy kezelendők, mint a szimpla ledek, mivel a szegmenseit ledek alkotják. Ezért nem kínáljuk meg azokat feszültségforrással (kis belső ellenállású feszültséggenerátorral),csak áramgenerátoros meghajtással, azaz feszültségforrásról minimum 1-1 soros ellenállással szegmensenként. Az 5161B az adatlap szerint közös anódos kivitelű, 20mA-es maximális szegmensárammal, ekkora áramnál 2V körüli nyitófeszültséggel (mivel vörös színű ledeket tartalmaz).
-
#54040
Kernel
nagyúr
gyáliSanyi
#54039
Kernel
nagyúr
válasz
gyáliSanyi
#54039
üzenetére
Ahogy le van rajzolva, ilyen szempontból nem lehet mit hozzátenni.
Más szempontból be lehet még kötni a hőbiztosítékot / PTC-t, ami túlmelegedés esetén megszakítja az áramkört.

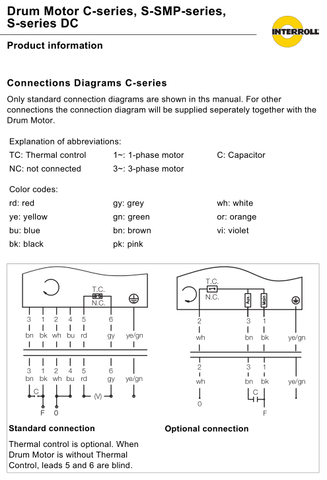

Egy másik PDF-ben írja is, hogy opcionális:
Valamint hivatalosan a védőföldre is szükség van, ha a motor, illetve fémesen csatlakozó szerelvényei érinthetők.
-
#54039
gyáliSanyi
őstag
gyáliSanyi
őstag
Sziasztok!
SOS! Lenne egy dobmotor, amit holnap be kéne kötnöm. Ebben kérnék egy kis segítséget. Sajnos szaki nincs a közelbe, holnapig.
Szóval egy 220-as egyfázisú dugóról kéne összekötnöm a 7 vezetékes (egyfázisú) motort. Mit hova kéne kötnöm? Elvileg egy 4/5-ös csoki és 4 mikrofarádos kondi kéne hozzá?"Könnyítés", hogy csak jobbra kéne, hogy forogjon, nem lenne vezérelve, csak ha áram alá teszik akkor mindig menjen. Így 3-4? vezetéket ki lehetne lőni.
-
HoTaZo
addikt
Sziasztok!
Másik topikban felmerült, hogy egyes töltők sípolnak, ciripelnek, igaz ezen termékek másik darabjait nem találják zajosnak topiklakó kollégák.
Én is tervezem valamelyik töltő beszerzését, de aggaszt ez a hangjelenség.Kérdésem: Ha a vásárolt termék mégis "zenél", akkor lehet-e valamilyen anyaggal kiönteni, megszüntetni ezt a fajta rezonanciát?
Vagy ez már veszélyes és csak Fortuna szeszélyeire és az öregedéssel járó frekvenciavesztés hasznos hatására bízhatom magam? -
-
And
veterán
"A kérdés, hogy ha szétkapom, és az infra LED-jét kivezetem két kábellel, és olyan pozícióban helyezem el valahol, ahol jó a rálátás a fejre, működhet a dolog?"
Igen. Mondjuk a rádiót (főleg középhullámon) képes lehet zavarni az antennává váló relatív hosszú vezetéken közlekedő segédvivő + meredek felfutású jel, ha ez még számít.
"Vagy ha párhuzamosan kötök a LED-el egy másikat, és azt viszem ki a távirányítóról?"
Ezt inkább ne. Az eredetivel megegyező típusú / karakterisztikájú IR-ledet úgysem fogsz találni, teljesen párhuzamosan pedig még azokat sem szokás kötni. Az esetleg járható, hogy egy-egy kis értékű - néhány ohm-os - ellenállást teszel külön-külön a két led elé, de így az eredetivel sorosan is kellene egy plusz (ha jelenleg nincs olyan a nyákon). Ezek hiányában a ledek árameloszlása egyenlőtlen lehet, illetve az eredeti led meghajtását túl is terhelheted. -
Vennék infrás távirányítót az autós fejegységhez (elvileg gyári, az értékelések szerint működik, bár valaki azt írta, hogy megfelelő szögben kell tartani), hogy kormánytávirányítóként használjam (DIY rögzítéssel). Infra lévén lehet hogy működik, lehet, hogy nem. A kérdés, hogy ha szétkapom, és az infra LED-jét kivezetem két kábellel, és olyan pozícióban helyezem el valahol, ahol jó a rálátás a fejre, működhet a dolog? Vagy ha párhuzamosan kötök a LED-el egy másikat, és azt viszem ki a távirányítóról?
-
kmisi99
addikt
válasz
darvinya
#54031
üzenetére
Akkor azok jól vannak kialakítva. Az a baj ha fut a torrent kliens, már pedig azért kell a HDD, olyankor a feltöltés folyamatosan pár kb adatforgalmat generál ami folyton ébren tartja. Második módszer lehet ugyan ez lesz csak, épp a routerre lesz usb re dugva. Ha a tv boxról húzom le akkor a torrent kliens kicsit megbolydul.
-
kmisi99
addikt
válasz
Kernel
#54029
üzenetére
Igen jelenleg ezt tesztelem, manuálisan, hogy tudja e lekezelni. Ha minden kötél szakad akkor meg első körben vagy 128gb os pendrive kerül a helyére vagy veszek egy USB-s routert, és az lesz a média szerver, ott szerintem már nem lesz gond ha lekapcsolgatom időközönként a HDD-t.
-
kmisi99
addikt
Sziasztok, ti mit gondoltok erről, esetleg lenne e jobb ötletetek.
Adott egy android TV box, rajta van egy torrent kliens ami a TV boxra usb-n rákötött HDD re tölti le a filmeket sorozatokat.
Na most engem zavar fogyasztásügyileg, és hang ügyileg ha 0-24 ben megy a HDD. Olyat találtam ki, hogy arduinoval és relékkel két lépcsőben oldom meg ezt a gondot.
Első lépcsőben, ha a TV box aktív akkor egy kék led világít rajta, ennek a jelét vezérelném ki arduino ra és ha érzékeli, hogy megy a led átkapcsolja a relét és ezzel áram alá kerül a HDD is.
Második lépcsőben, néha seedelni is kellene torrenten, és ezt úgy oldanám meg, hogy egy adott időintervallumban az arduino pl déltől-3 óráig átkapcsolja a relét ezzel ismételten áram alá helyezve a HDD-t és innentől a torrent kliens tudná a rajta lévő dolgokat seedelni.
-
#54026
Kernel
nagyúr
Darthforce92
#54022
Kernel
nagyúr
válasz
Darthforce92
#54022
üzenetére
Van ilyen, ha 4,2 V alá töltik, nő az élettartam:
http://batteryuniversity.com/learn/article/how_to_prolong_lithium_based_batteries
Lehet kapni szabályozható töltőmodult is, de nem mindegy, milyen áramra kell:
https://prohardver.hu/tema/modding_es_elektronikai_kerdesek/hsz_18035-18035.html
Egyéb áramköröknél felépítés függvénye, menyire lehet beleavatkozni.
Kisütésnél a szokásos PCB védelmek 2,5 V-nál kapcsolnak le, a hangos vészjelzőt lehet állítani többféle szintre is:
https://www.youtube.com/watch?v=7W3-M50uE8w
De ez nem szakít meg, csak bejelez, minimum két soros cella használata esetén.
-
Kernel
nagyúr
válasz
Krill77
#54023
üzenetére
Lehet látni a dugóján is, de az védőföldes szokott lenni, amit különösen tilos megszakítani.
Toldozgatni sem lehet, az egészet kellene kicserélni hosszabbra.
Ha mégis belevág valaki (de ilyet én fórumon nem ajánlhatok), akkor legalább azonos keresztmetszetű, háromeres vezetékkel, szakszerű forrasztásokkal, zsugorcsövezéssel. Külön cső az erekre, plusz külső cső.
-
Krill77
őstag
válasz
Kernel
#54021
üzenetére
Kesz. Egyszerű legozás volt. Viszont a kávé fozo 220 as kábelét szeretnem meghosszabbitani. Ha ketté vagom es kozé toldok +1 m kábelt (sorkötővel), lesz benne földelés? Vagy csak a 2 polust vezető kabel amit egyszerűen összekötögetek? Fontos lenne mert mindig a hosszabbítoert kell menni amiatt a fel meter miatt.
-
#54022
Darthforce92
tag
Darthforce92
tag
Sziasztok! Ismer valaki olyan védő elektronikát/töltőt ,ami egy li-ion akksit hasonlóan kezel mint a tesla elektronikája. 80%- ig tölti fel és 20-40% meríti le. Úgy tudom így érik el a hosszabb élettartamot. Esetleg normál ilyen töltő elektronikát lehet valahogy módosítani úgy, hogy más feszültségig töltse a telepet és előbb kapcsoljon le?
-
Kernel
nagyúr
válasz
Krill77
#54018
üzenetére
Nem nagyon tudsz ügyelni a szabályosságra, miután ilyen készülékek hálózati vezetékeinek bármilyen megsértése szabálytalan, illetve sérülés esetén csak komplett lenne szabad cserélni, javítgatni sem lehet, hivatalosan.
Egyébként a klasszikus éjjeli lámpa kapcsoló (amelyik szétszedhető) beköthető úgy, hogy csak egyik végén lóg ki a vezeték.
-
-
CPT.Pirk
Jómunkásember

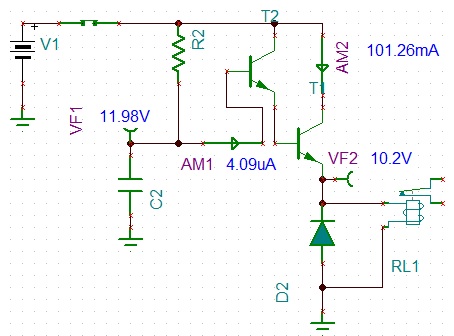

Csináltam egy ilyen koppanásgátlót, 12V-ról menne. De valamit elszúrtam, mert a relén csak 5V körül jelenik meg a feszültség. Egy 5V-s relét odatéve már csak 2.5V körül, annak dupla annyi áram kellene.
2db BC817-et használtam tranyónak, az ellenállás 47k, a kondi 22uF. A Tina szerint a 47k csökkentése sem okoz eltérést, lazán 10V feletti feszültségnek kellene lennie a relén.
Mit szúrtam el?
-
#54018
Krill77
őstag
tordaitibi
#54017
Krill77
őstag
válasz
tordaitibi
#54017
üzenetére
Hasonlora gondoltam. De az asztal alá akarom. Epp az a gond, h tul lent van es mikor fexek eleg elérni. De sztem sima kapcsoloval megoldom es szepen vissza vezetem a vezeteket a bejövő mellett.
Kell itt ügyelni itt valami foldelesre ha megvagom a hangszóró 220 as kábelét, h beillesszem a kapcsolot? -
#54017
tordaitibi
veterán
Krill77
#54016
válasz
Krill77
#54016
üzenetére
Van.
De akkor kesztermeket nem kapsz a celra, hanem neked kell megcsinalni, par perc es szigeteloszalag kell hozza.Esetleg [link] ? A foldre teve, praktikusnak tunik.
Miert nem megy a linkeles? Mindegy:
https://www.google.hu/search?q=tapos%C3%B3kapcsol%C3%B3&client=ms-opera-mobile&biw=982&bih=600&site=webhp&prmd=imvn&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjy46mhhqDPAhVBhSwKHa-sBq8Q_AUIBSgB
-
#54016
Krill77
őstag
tordaitibi
#54015
Krill77
őstag
válasz
tordaitibi
#54015
üzenetére
Olyan elegansabb megoldás nincs ami egy ágas? Hisz ha ezt felszerelm az asztal szélére akkor ugye ahogy a vezetek megy tovább a hangszóróba ugy vissza is kell vezetni. Ugy, h maga a kapcsolo a legutolsó egység arra van megoldás?
Köszi -
#54015
tordaitibi
veterán
Krill77
#54013
-
#54013
Krill77
őstag
tordaitibi
#54012
Krill77
őstag
válasz
tordaitibi
#54012
üzenetére
Nálam is igy van. Tehát 3 helyes kapcsolós elosztóban van. De a hangszórónak külön akarok.
Valóban egy sima éjjeli lámpa kapcsoló kellene. Hol vehetek ilyet? Mar ugy értem olyan van, h kapcsolo kb 1m kabellel egyutt, keszen?
Meg annyi, h olyan variacio érdekelne, szimpibb volna, h egy ágon van a kapcsolo. Az ejjli lampa megoldasnal a kapcsolon at megy a vezetek.
Köszi -
#54012
tordaitibi
veterán
Krill77
#54009
válasz
Krill77
#54009
üzenetére
Mezei ejjelilampa kapcsolo, a 230-as agba.
Oriasi elonye, hogy stanby-ba nulla watt lesz a fogyasztas.Szerk, meginkabb ajanlom a nalam 7 eve jol mukodo megoldast, egy kapcsolos eloszto,
ebbe dugva pc hangfal szkenner nyomtato stb.stb, es amikor vegeztel a szamitogep hasznalataval,
egy mozdulattal mindent aramtalanitasz. -
#54011
tordaitibi
veterán
Batman2
#53996
válasz
Batman2
#53996
üzenetére
Elektronikus vezerlesu, ezalatt mit ertesz?
Ha olyan, mint a Grundfos Alpha, akkor pont tokmimdegy, milyen szunetmentesrol jaratod,
ezek belul ugy kezdodnek mint a pc tapok, dioda-puffer-350V egyenfesz, es errol megy.
Ha ilyen, akkor elmegy szinusz, trapez, negyszog, 250-350v egyenfeszrol is.Komkretan nekem is ilyen van a kazanon, es a ''szunetmentesem'' egy hazitakolmanyu negyszoginverter.
-
-
Krill77
őstag
Hi.
2.1 creative pc hangszóróra szeretnék egy az asztalra felvezető on/off gombot. Jelenleg magan a mély ladan van es elég kényelmetlen mindig lehajolni. Ugyan ezen későbbi tipus vagy hasonló rendelkezik ilyennel. Egy tok egyszerű megoldás érdekelne lehetőleg forrasztás nelkul, amit kézközelbe tudok tenni. Mit tanácsoltok? Bontsam meg a vezetékét vagy a láda rész szedjem szét? Miféle kapcsolókat lehet venni erre a célre..?
Köszönöm. -
Kernel
nagyúr
válasz
#68216320
#54005
üzenetére
Üresben még szép, a multiméter nem terhel rá.
De a SCART 16-os bemenete 75 ohmos ellenállással van lezárva, mivel az kettős szerepre lett valamikor kitalálva, kioltójelet is fogadhat.
A 8-as ponton, ahol a 12 V kapcsolójelet kapja, alig terhel, nem sok esik a soros 100 ohmon.
-
#54007
csabyka666
veterán
@ (#53999) Postas99: Jogos, csinálhatták volna bolondbiztosra.
@ (#54001) bkercso, (#54002) darvinya: Ohh, szuper, köszi szépen!
-
#68216320
törölt tag
Kérnék valakit, hogy erősítse meg, jó lesz a kábel.
Scart kábelt készítettem egy bekötési rajz alapján. Úgy volt feltüntetve, hogy egy régi számítógép videokimenetéről vesz +12V-ot és egy 100ohm ellenálláson viszi a switch lábra, egy 510ohm ellenálláson pedig az rgb mód lábra. Utóbbinak ~2.5V kell a váltáshoz. Az érdekelne, hogy az 510ohm valóban elég ehhez? Üresben a kábelra mérve szinte a teljes 12V megvan rajta. Vagy valami ellenállással a TV-ben le van ez alapban húzva?http://eab.abime.net/attachment.php?attachmentid=36963&d=1380396426
(Bocsi h nem link, mobilon nem tudok létrehozni)
-
bkercso
nagyúr
válasz
Kernel
#53953
üzenetére
Azt még hadd kérdezzem meg ezzel kapcsolatban, hogy a micro USB HUB-oknál hogyan oldják meg, hogy a telefont úgy töltik, hogy közben hostként viselkedik? Kipróbáltam és lehetséges. Ekkor mit kell csinálni a 4-es pinnel?
-
#54002
darvinya
titán
csabyka666
#53998
darvinya
titán
válasz
csabyka666
#53998
üzenetére
Telefon központ és internet (szerver).
-
#54001
bkercso
nagyúr
csabyka666
#53998
bkercso
nagyúr
válasz
csabyka666
#53998
üzenetére
Ez egy USB-termináladapternek a tápja.
Én soklábú IC-re gondoltam, de olyan nincs benne. A szélein van 4-4 tranzisztor, amik pasztázva vannak, én azokra tippelek, de melyik lehet a ludas?! A láda egyébként hídba volt rákötve. Forrasztottam már, nem is keveset, de végfokot még nem cseréltem, ezért nem tudom, hogy melyik lehet...
IAMANT. FÉMJAVÍTÓ TERMÉKEK.
Új hozzászólás Aktív témák
ekkold- Premier előzetesen az FBC: Firebreak
- exHWSW - Értünk mindenhez IS
- ASUS routerek
- A fociról könnyedén, egy baráti társaságban
- Autós topik
- iPhone-t használók OFF topikja
- NVIDIA GeForce RTX 3060 Ti / 3070 / 3070 Ti (GA104)
- Generációs lemaradásban a Huawei chipek, de a cég kitalált valamit
- Nvidia GPU-k jövője - amit tudni vélünk
- Milyen NAS-t vegyek?
- További aktív témák...
- LG 32GQ850-B - 32" NANO IPS ATW / 2560x1440 / 260Hz 1ms / NVIDIA G-Sync / AMD FreeSync / HDR 600
- DDR5 8/ 16/ 32GB 4800-5600MHz SODIMM laptop RAM, több db- számla, garancia
- BESZÁMÍTÁS! Microsoft XBOX One S 2TB játékkonzol garanciával hibátlan működéssel
- Országosan a legjobb BANKMENTES részletfizetési konstrukció! Vásárolj okosan, fizess kényelmesen!
- HPE Apollo 4200 Gen9 2U rack szerver, 1x E5-2620v4, 64GB RAM, 24x3.5" 2U-ban! ÁFA-s számla, garancia
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
