Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
CPT.Pirk
Jómunkásember
-
válasz
Lompos48
#52295
üzenetére
Amíg bent van a kulcs, addig szól, vagy ha kiveszed, utána elhallgat? Régi Swiftnél ezt nem nehéz megcsinalni, a csipogó doboza ott van a rádió alatt, van rajta kulcsfigyelés is, csak egy relé. Én kiszedném arádiót és megnézném a kábelt beljebb is. Normális átalakítóval van bekötve a rádió, vagy tákolt ISO csatival?
Más, ha már autórádió. Nekem tákolt módon van bent a csati (előző tulajdonos). A negatív nem a csatlakozón van, hanem külön. Én ez lecsíptem, ne lógjon. Most viszont az antenna ad testet. Okozhat ez problémát ?
-
Kernel
nagyúr
válasz
CPT.Pirk
#52293
üzenetére
Nem úgy van, hogy ha leveszed a gyújtást, akkor kikapcsol a rádió, de utána a rádió saját kapcsolójával ez felülbírálható? Ha valaki állóhelyzetben direkt hallgatni akarná. Logikailag ez megoldható, ha esetleg úgy tervezték, mivel itt a másik vezetékből nyeri a tápot.
Eléggé kétértelmű:
Apukám autószerelő, szerinte nem létezik olyan rádió ami nem hallgat el, ha kihúzzák a kulcsot. No ez pont azt teszi...
Mármint mit tesz? Elhallgat?
-
-
-
Kernel
nagyúr
-
Kernel
nagyúr
válasz
CPT.Pirk
#52282
üzenetére
Ez csak vezérlőjelet kap a gyújtáskapcsolóról, a rádión belül tranzisztor kapcsol, illetve szokták úgy is, hogy a végfok állandó tápot kap, de az IC-nek van egy standby lába, csak azt vezérlik a kapcsolójellel.
Lehetne gondolni arra is, hogy valamilyen átvezetés miatt a piros vezetéken megemelkedik a feszültség, de azon a részen vannak más terhelések is, így nem tűnik valószínűnek. Vagy lehetne a végfok valamilyen problémája is.
Korábban említettem a kínai vekkert, amivel lehet trükköket csinálni. Lenullázom 12 óránál, amikor tápot kap, értelemszerűen halad valamennyit. Ebből meg lehet tudni, hogy távollétünkben kapott-e tápot, mennyi ideig.
AA-elemmel működik egyébként, két szál dróton ki lehet vezetni, ellenálláson keresztül táplálni, diódákkal vagy egy piros LED-del megfogva a feszültséget.
Ha valaminek a felvett áramát kellene érzékelni, akkor persze annak megfelelően kialakított áramkörrel.
-
xxxjjjkkk
senior tag
Sziasztok,
van egy ilyen weller w61 60w, páka, elég szakadt állapotban, de működik, elég kétes eladótól, viszont, csak 8k. De ebből nem enged.
-látszik,hogy volt használva, és a felirat is félig kopott.
Ez alapján azért a fűtőbetét, és a kapcsoló is, 8-10áfa/db, tehát valamilyen szinten hibátlant kéne vennem, különben ráb*szok, mivel 23+áfáért enyém egy új is.Abban tudnátok segíteni, hogy megéri-e?
Rákeresgéltem, az egyértelmű, hogyha a fűtőbetét nem megy, akkor nem meleg, viszont, ha a mágneskapcsoló megy tönkre, akkor jól láttam, hogy van olyan állapota, amikor működik még? Mert akkor alaposabban ki kéne próbálni.
Elvileg, ha kapcsolgat, és melegít, akkor ok, a többi meg idővel eldől.
Esetleg van ezeknek még valami jellemző hibájuk? -
CPT.Pirk
Jómunkásember
Van egy hyundai he-cr415mm autórádió a kis Suzukimban, de abban rendszertelenül hetek / hónapok után lemerül az aksi. Régebbi Swift, így a központi zár vezérlőn meg egy pici lcd-s órán kívül nincs más elektronika a kocsiban, nem nagyon lehet más a merülés forrása, mint hogy nekiáll csinálni valamit a rádió procija, a kocsi meg nincs állandó használatban...
A rádión van egy piros táp vezeték, ezt a slusszkulcs kapcsolja. Maga a rádió egyébként nem erről megy, hanem a kétszer olyan vastag sárga vezetékről, a biztosíték is azon van, meg a felirat szerint a memória is onnan jár.
A rádió kialakítása olyan, hogy kikapcsolt állapotban háttérvilágítás nélkül óra megy az lcd-n. Apukám autószerelő, szerinte nem létezik olyan rádió ami nem hallgat el, ha kihúzzák a kulcsot. No ez pont azt teszi, mert a sárga vezeték mindig áram alatt van. Kíváncsiságból megcseréltem a kettőt, akkor a kulcsra működött a lekapcsolás, de úgy meg a memóriáját is elvesztette a rádió... Szóval ez a kialakítás normális szerintetek? -
winhate
őstag
Sziasztok
Erősítő javításához keresek szakembert.
Tipusa: JVC Ax-330
Service Manual
Probléma: Jobb oldali hangfal nem minden esetben hozza az elvárt teljesítményt.Az erősítő 16 éve van nálam azóta nem volt semmi sem javítva, cserélve.
Köszönöm a segítséget
-
repvez
addikt
Bocs előre is a kérdéshez , ha valaki tudna küldene egy linket arról, hogy honnan lehetne okosságot szerezni a sprint layout 6.0ás verzióhoz.Mert sajnos a demoval nem enged menteni igy feleszlegesen csinálok benne bármit is , ha nem tudom elmenteni.
KAptam egy fájlt amit csak a 6ossal lehet megnyitni és azon akarok egy kicsit modositani.
De amiket találtam oldalakat az virustanya és nem szeretném az uj rendszert egyből gyalulni miatta. -
Kernel
nagyúr
válasz
t72killer
#52272
üzenetére
Zener-diódával is az a gond, hogy nem elég meredek a jelleggörbéje, attól még persze lehet alkalmazni, csak további alkatrészek felhasználásával már bonyolódik. A TL431 azért jó, mert nagyon le tud egyszerűsíteni dolgokat.
Egyébként nem érdemes Kínából rendelni, itthon is kapható. Szinte mindegyik stabilizált PWM-tápban is megtalálható, ahol egy optocsatolóval "karöltve" szabályoz vissza a primerkörbe. PC-tápokból, dugasztápokból, lomokból bontható.
Hogy visszaemelkedik a feszültség, az kivédhető megfelelő áramköri logikával.
-
xxxjjjkkk
senior tag
válasz
Lompos48
#52269
üzenetére
Adatot nem tudok neked mondani, így hirtelen, de 80% ra saccolom.
Ahol van helyben üzemügyeletes, pl gondnok, vagy diszpécserszolgálat, vagy nyugdijasmama, és még nem volt felújítva a lift, ott elmegy.
De egyébként a szabvány oda-vissza hangkapcsolatot ír elő, tehát, pl irodaházba fölösleges, lemegy a három vezeték a portára oszt kész. -
válasz
t72killer
#52256
üzenetére
Gyors kérdés: a rajzon látható feladatra (=11.5v felett full átmegy a jel, alatta csitt van) nem elég egy sima 11.5v-os Zéner?
Azon gondolkoztam még, hogy az akksi, ha levesszük róla a terhelést akkor nő a feszültsége 0.5-0.7v-tal és így újranyithatja a Zenert és boot loop-ba kergetheti a gépet. Megoldás lehet egy 12v-os Zener+5perccel késleltetett gépleállítás, így az akku eléggé le lesz szívva, hogy a Zener ne nyisson újra...
-
CPT.Pirk
Jómunkásember
-
Lompos48
nagyúr
válasz
xxxjjjkkk
#52267
üzenetére
...a vészjelzők jó része is már gsm kapcsolattal működik, és csak a fülketetőre van kivezetve az antenna...
Nagyon megnéznék erről egy valós számadatot. Amiről én mesélek (27 éves lift) biztosan nincs ilyennel felszerelve. De van benne csengő (az aknában) meg csengőgomb a fülkében. A környéken olyan megoldás, amiről írsz, csak az E.on 1 évnél kevesebb ideje átadott székházában vaószínűsíthető.
Egyébként egyetértek. -
Használ(t) már valaki kínai ebayes potmétereket? Mennyire pontosak ezek?
(Nem muszáj a változtathatóság, csak 1xerűbb pár ilyet venni, mint tucatnyi fix ellenállást)
-
xxxjjjkkk
senior tag
válasz
Gyula84
#52228
üzenetére
nézz körül, ha van benne még egy vezeték, valószínő a hővédelem lesz. Sima PTC vagy valami.
De valóban, 3 fázis+föld.Lompos48 : a fülke földelt kell legyen, de ettől független nem lesz kalitka, ha megszakad, akkor az aknában sincs térerő
de legtöbbször van, a vészjelzők jó része is már gsm kapcsolattal működik, és csak a fülketetőre van kivezetve az antenna, ahol nincs térerő az aknában, ott van gond. -
Lompos48
nagyúr
válasz
kjani18
#52264
üzenetére
Liftje válogatja. Nálam pl. gyakran esik szét a kapcsolat, de nem mindig. Ugyanakkor egy Faraday kalitkának jó vezetőből kell készülnie és földelni IS kell, hogy a szerepét aradéktalanul betöltse. Egyik feltétel sem teljesül. 900MHzen a hullámhossz 33cm, 1800-on a fele, 2100-on 14cm körüli. Ezek már összevetheté méretek a liftkabin szerelési réseivel, meg a liftakna üregeivel is. Ezért még betéved a jel.
-
Kernel
nagyúr
-
válasz
Kernel
#52258
üzenetére
Értem. Jó lesz ez, berendelem, 25EUR körül van szállítással
. (az ebay-es TL431-ből már vettem 30db 1$ áron
, ha nem jók, akkoris minimálbukta).A 11.5V-os kapcsolót meg még ki kell számolnom, ha jól nézem, 2.5V-ot eszik a kis TL431ACL.
-
#52257
darvinya
titán
DonThomasino
#52255
darvinya
titán
válasz
DonThomasino
#52255
üzenetére
Szerintem írd le mi a gond, és választ kaphatsz rá.
Elsőre, szerintem program henger ment tönkre, ha program hengeres a gép.
-
válasz
Kernel
#51307
üzenetére
+#52254: áá, ez szuper, pont ilyesmire van szükségem
. TL431-nek ez jó lesz? Kb fizetnek érte, h megvegyemA sztori röviden: 12V-os házibarkács szünetmentes-ben lenne védőáramkör a kis házi szerverünknek.
Hosszan: adott egy M2-ATX autós picoPSU, ami a "gyújtási" (azért idézőjel, mert nem kocsiba menne, hanem otthonra) áramot egy külön kábelen érzékelve bekapcsolja, majd "gyújtás" levétele után jumperezéstől függő késleltetéssel lekapcsolja a gépet. A UPS feladatokat egy kihasználatlan búvárlámpás NiMH 12V/10Ah pakk látná el, Y-PWR elosztóval* csatlakoztatva a rendszerre.
Így nézne ki az áramellátás:
* Kérdés2: tápmegosztásra van hasonló alternatíva? (ok, ezt inkább nem forrasztanám magam
) -
#52255
DonThomasino
veterán
DonThomasino
veterán
Akad itt olyan öreg róka aki még
ért a HAJDU energomat mosógéphez?
-
Kernel
nagyúr
válasz
t72killer
#52252
üzenetére
Egy tranzisztorral nem lehet olyan pontosan komparálni, sokkal jobb erre a TL431 precíziós söntszabályzó.
http://www.google.com/images?q=TL431
Egy alkalmazási példa az általam épített Li-ion kisütőáramkör.
-
Sziasztok! NiMh akkupakkhoz szeretnék egy lekapcsolóáramkört szerkeszteni, ami ha 11-11.5V alá megy a feszkó, lekapcsolja. Kérdés, ilyen konstrukcióval jó helyen kapizsgálok?
-
Kernel
nagyúr
válasz
V.Stryker
#52250
üzenetére
12V x 0,18A = 2,16W a panel teljesítményfelvétele.
230 V-ról 9,4 mA szükséges ennyi teljesítmény biztosításához, csak az a gond, hogy hozzá kell számolni a trafón és a tápegységen hő formájában távozó veszteséget, valamint az akkuba menő teljesítményt is, amikor töltés van.
-
V.Stryker
nagyúr
Sziasztok,
Kezdem azzal, hogy tudom, hogy meg lehetne mérni, de igazából izgat, hogy miként lehet kiszámolni az alábbi dolgot.
Van egy gyengeáramú panel, ami egy váltóáramú 16v 30VA-es trafóról üzemel alapállapotban. De a ugyenezen panelen van egy akkumulátor csatlakozó is, amin keresztül tölti az akkut és ha a váltóáramú trafó felől megszűnik az áramellátás, akkor az akkumulátorról üzemel tovább.
(Gondolom a trafó felőli bemenet után egyből van egy egyenirányítás.)Megmértem, hogy ha a váltóáramú trafót lekapcsolom, akkor az akkumulátorról üzemelve, 12v egyenáram, 180mA-er a panel fogyasztása.
A kérdésem az, hogy miként lehet kiszámolni ebből azt, hogy 230V oldalról hány mA a panel áramfelvétele?
Valahogy kicsit laikus módon, nem vagyok elektrotechnikai mérnök.
-
Kernel
nagyúr
válasz
Dj Sügi
#52245
üzenetére
Van még rosszabb is:
https://shop.aswo.com/aswoShop/startPage.faces?storeId=591
Egyébként az apró légipostai csomagokat támogatja a kínai állam, mivel munkahelyeket teremt stb. Nagyobb csomagoknak ott is megkérik az árát.
-
-
CPT.Pirk
Jómunkásember
Nem túl rég kérdeztem, hogy mi lehet az LTC3810 táp IC problémája, hogy miért nem megy 28V-on, míg 12V-n igen.
No a helyzet az, hogy van neki egy SS/Track lába más táphoz szinkronizálásért amit egy 1n kondi húz le a földre, az érintés érzékeny volt az LT próba panelen.Ahogy lehúztam egy 1Mohm ellenállással a földre a kondival párhuzamban, rögtön helyreállt a táp működése és bírja is a nagy áramot 28V-on. Lehet rendben lett volna a kondis lezárás magában is, ha nem jön rá 4cm hosszú antenna vezeték a panelen...
-
Dj Sügi
őstag

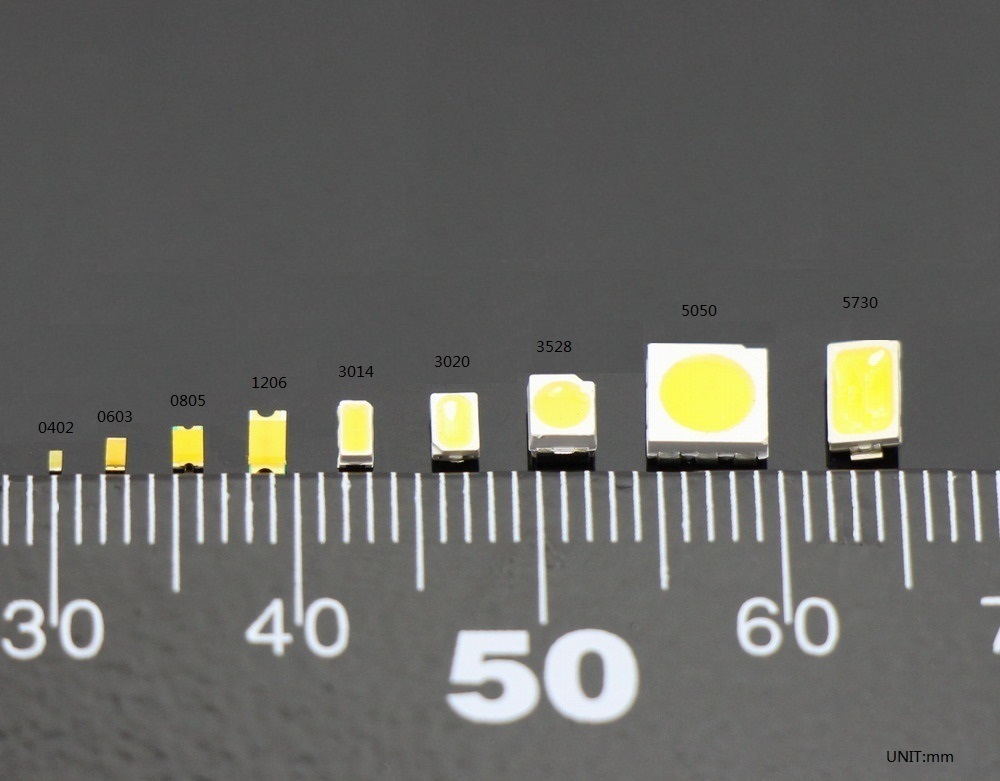

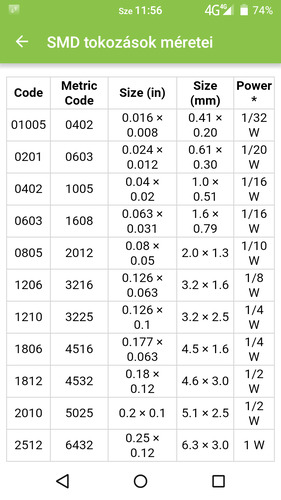

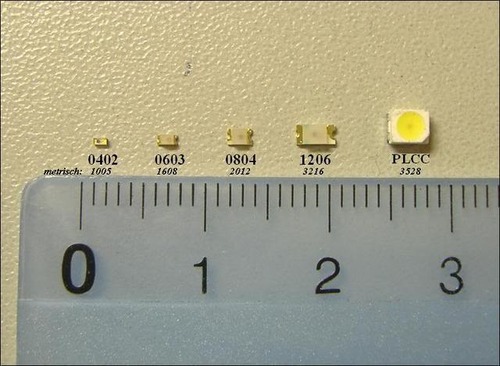

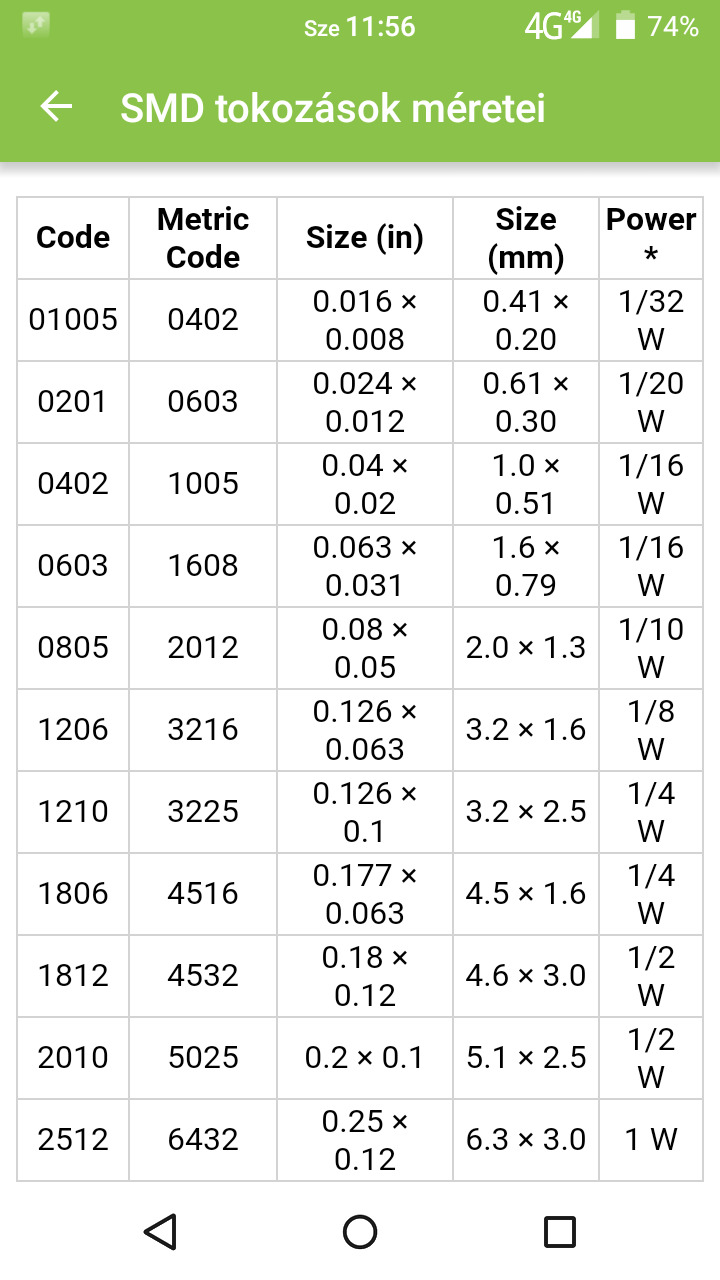

Köszi mindenkinek a segítséget a beazonosításban!
Már csak 1 problémám van, sehol nem találtam még olyan boltot, ahol mindegyik fajta lenne, ami nekem kell. Főleg a homorú akasztja meg a dolgot.
Helyben meg 1db sincs semmiből, az SMD meg álom kategória...
Marad max Kína, de az meg 30 nap...
-
#52239
Lompos48
nagyúr
dangerzone
#52238
Lompos48
nagyúr
válasz
dangerzone
#52238
üzenetére
-
#52238
dangerzone
addikt
dangerzone
addikt
Sziasztok! Szeretnék idehaza szabadidőmben picit bütykölgetni. Tudtok olyan weboldalt, ahol kezdők számára is könnyedén elkészíthető elektronikus eszközök, kapcsolások vannak? A cél mondjuk egy digitális hőmérő készítése. De sajnos nem vagyok túl jártas még a témában, szeretném az alapoknál elkezdeni.
-
-
MineFox54
őstag
válasz
Lompos48
#52232
üzenetére
Köszi a segítséget.
Szerinted mi lenne célszerűbb, illetve kifizetődőbb?
3-4 nagy nyákra megcsinálni a 34-et, vagy 34 kis nyákra megcsinálni? ( gyakorlatilag egy eszközbe kerül a 34db, ami egy keverőpulthoz kell, amiben nincs gyárilag a csatornákra kivezérlésmérő (Yamaha GA32/12 (a tetején a mérőhíd csak a monitorokat méri))). -
-
A rögtönzött, két saruból és egy késés biztosítékból összeállított biztosíték mennyire felel meg a céljának? eBayen rengeteg ilyet kapni kis műanyag házban, többnyire 22AWG körüli vezetékkel, ami elég vékony... Szóval gondoltam otthon megcsinálom picit vastagabb vezetékkel.
-
Kernel
nagyúr
válasz
Gyula84
#52205
üzenetére
Háromfázisú motornak nem kell a nulla, akár csillag, akár delta kapcsolásról van szó. Utóbbi esetben nincs is hová kötni, csillagpontra meg nem fontos, mert ott bekötés nélkül is kb. 0V alakul ki.
Már amennyiben kék vezeték alatt a nullát érted, mert arra sem szabad mérget venni. Az van rajta, amit rákötött valaki.
-
Lompos48
nagyúr
válasz
MineFox54
#52208
üzenetére

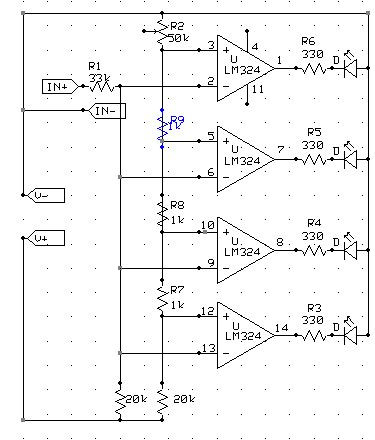

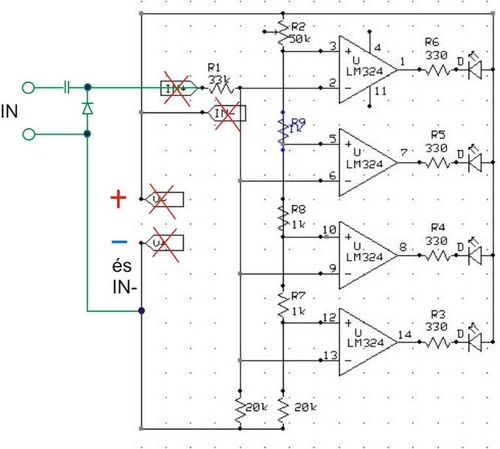

Lényegében mindegy, mivel a bemeneti jel egy váltóáramó feszültség. Í gy a bekötéstől függően az egyik, vagy a másik félperiódust "figyeli" és hasonlítja.
Ugyanakkor a 33 és 20 kohmos ellenállásokat én egyformának választanám, hogy a referenciapont a táp felénél legyen.
-
Ellenállásból egyelőre 2féle van itthon, 120 és 2.2kΩ, meg pár irf540-es tranyó.
)
