Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
darvinya
titán
válasz
Batman2
#52697
üzenetére
Nem tudom mennyi a gyakorlatod, de amit leírtál az inkább újoncra utal.
Ne akarj 3-as lemezt 50A-rel hegeszteni, mert azzal csak átég.
Annyira gyorsan átmelegszik és emiatt elég a pálca hegye, a kis légrés miatt plazma keletkezik és az már vág/fröcsköli az olvadt vasat.
Lemez vastagság függvényében kell növelni az áramot. -
Batman2
őstag
válasz
Kernel
#52680
üzenetére
Szevasz
Egy szóval sem mondtam, hogy a fokozat szabályozóval a feszültsêget változtatnám.
A feszültség természetesen állandó, hiszen a menetszámok fixek, a bemenő feszültség meg állandó, így a kimenet sem fog változni, csak terhelés hatására.
A fokozat szabályozó természetesen a kimeneti áramot szabályozza.Ezt mind értem amit írsz, és logikusnak is tűnik, most akkor viszont vagy az inverteres hegesztők ív gyújtás könnyítő, nyugalmi feszültséget növelő funkciója paraszt vakítás, vagy Te gondolod rosszul és tényleg van értelme, hatása.
Mindegy, nem variálok a trafón semmit, megpróbálok szerezni vékony bevonatos elektródot.
Üdv.
-
matta2003
tag
válasz
Kernel
#52695
üzenetére
Ilyenre gondolsz?
transformator1
vagy ilyenre:
transformator2Az, hogy az egyik 1A-es a másik meg 2A-es azzal kell foglalkoznom?
-
Kernel
nagyúr
válasz
matta2003
#52694
üzenetére
A 230V-os ágat célszerű megszakítani, vannak egyébként olyan tápegységek is, ami csak egy panel, burkolat nélkül. Vagy a dugasztápot is szét lehet vágni, kivenni belőle a panelt, ha úgy jobban tetszik.
A töltést a telefon szabályozza és gondoskodik az akkuról, ilyen szempontból semmi nem változik ahhoz képest, mintha bármi más USB-táplálást használnál.
A többi azon múlik, hogy a két kimenet (1A / 2,1A) menyire kompatibilis a telefonnal. Ezeket az áramokat nem az aljzatban lévő elektronika korlátozza vagy állítja be, hanem a telefon azonosítja a két kimenetet, az USB adatvezetékeken keresztül. Utána annak megfelelően terhel rá. Ez viszont típusfüggő.
Ha nem kompatibilis a forrás, akkor a telefon csak a szabványos 500 mA áramot veszi fel a töltéshez.
-
matta2003
tag
Köszönöm a válaszokat!
És mit lehet tenni a megbízhatóság növelése érdekében?
Mi a rosszabbik eset?
Ha a falicsatlakozó és az adapter közé raknék egy ilyen kapcsolót, akkor kikapcsolt állapotban nem lenne minimális fogyasztás sem, ugye?
Jelenleg egy 1100mA-es és egy 2150mA-es telefon akku lenne a célközönség.
Egy ilyenen rendszeren rajta lehetne-e hagyni egész éjszakára a telefont, 100%-ra feltöltés után, nem okozna gondot az akksinak (esetleg a lakásnak egy tűzzel)? -
PHM
addikt
válasz
matta2003
#52692
üzenetére
Megoldható és működhet is így a dolog, de:
- Az egész rendszer megbízhatósága függeni fog a 12V-os adapter
és az 5V-os átalakító megbízhatóságától is.
Azaz bármelyik hibásodik meg, megszűnik a töltés, és ez a jobbik eset.
- A 12V-os adapter folyamatosan, ugyan nem sokat, de fogyasztani fog.
Járulékos veszély, hogy egy éjszakai feszültségugrás tönkreteheti.
- Az, hogy az 5V-os töltő mennyi áramot ad le, függ a töltendő kütyütől is,
meg attól, hogy hazudott-e a gyártó az adatok megadásánál. -
matta2003
tag
Sziasztok!
Teljesen távol áll tőlem az elektronika (sajnos), de szeretek saját magamnak dolgokat összerakni, főleg saját bútorokban utazom.
A legújabb ötletem egy asztalba épített USB telefontöltő állomás (?).
A lényeg: szeretnék egy ki-/bekapcsolható USB-s aljzatot, ahova a telefon kábelét időről-időre bedugom és kész.
Amit kitaláltam a saját agyammal: a falból a 220V-ot átalakítom egy ilyen adapterrel 12V-ra beillesztek egy ilyen billenő kapcsolót és a végére egy ilyen autókba való aljzatot, amelyet aztán a megfelelő helyen elhelyezek a bútorlapban.
A kérdések:
- (a legfontosabb) érthető-e, amit leírtam?
- a fent leírt elképzelés megvalósítható-e egyáltalán?
- úgy megvalósítható-e, ahogy leírtam? (ha nem, akkor van-e ötletetek, hogy hogyan kellene?)
- a kapcsolót hova kell/lehet beilleszteni az áramkörbe(?)? (én szeretném, ha lenne kapcsoló, mivel szeretek gombokat kapcsolgatni. )
- a linket tételekkel megoldható?
- így egy telefontöltőt hoznék létre? Hány amperes lenne az output – az az 1 és 2,1A, amik rá vannak írva az aljzatra lehetnek a valós értékek?
- mikre kell odafigyelni egy ilyen projektnél, amikre nem is gondolnék?Előre is köszönöm a válaszokat!
Üdv,
Matta -
Kernel
nagyúr
válasz
draco31
#52683
üzenetére
Az sem mindegy, hogy milyen kontakt spray-t kapott. Van száraz (maradéktalanul elpárolgó) és olajos (vagy olajosnak tűnő, de nem ez a lényeg). Utóbbi hatékonyabb és tartós javulást is hozhat ilyen esetben.
Kettő közötti hatásfokú a műszerolajos benzinnel történő injekciózás.
-
draco31
veterán
Hello!

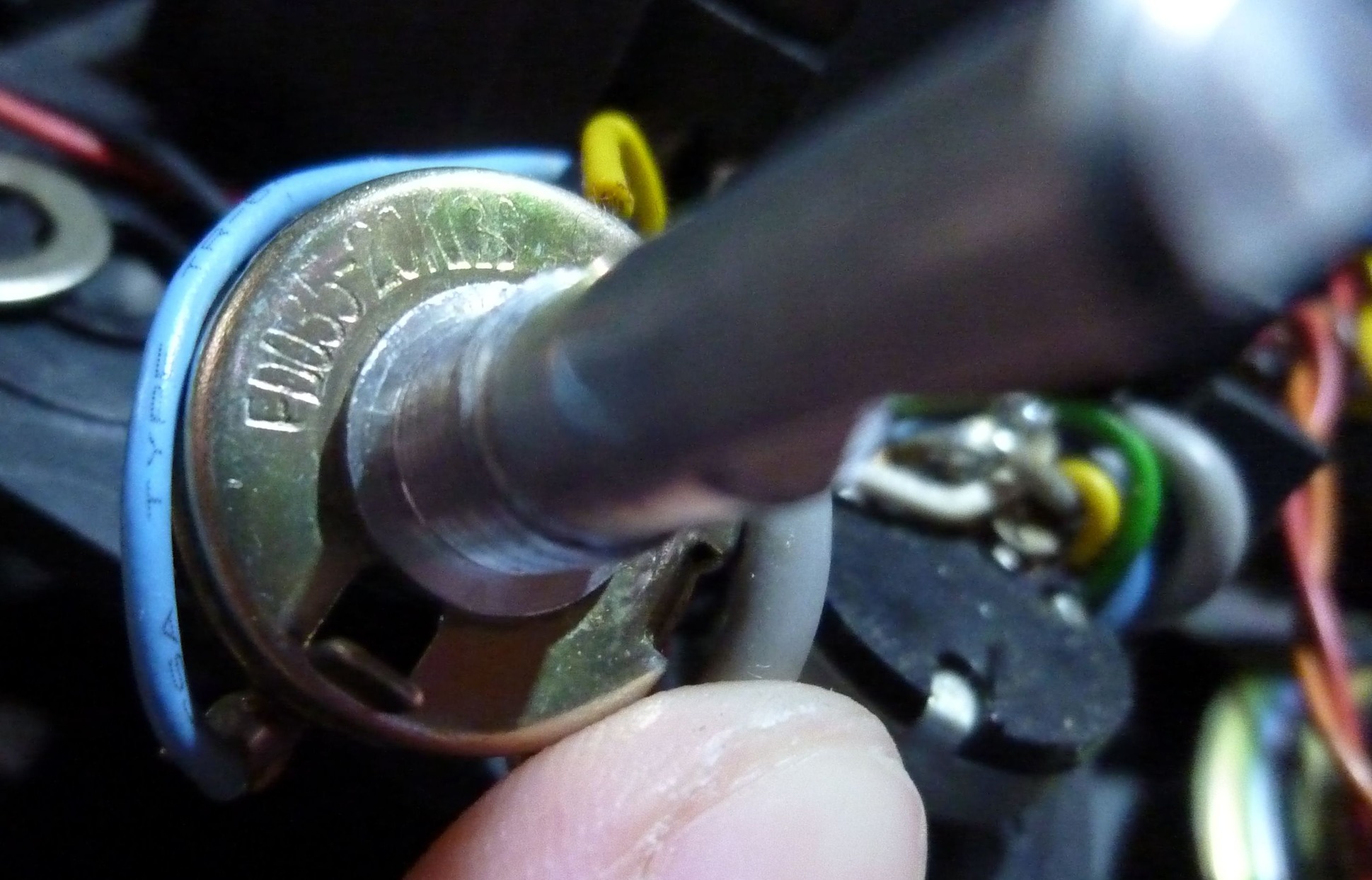

Ezt keresem neten, de nem találom. Egy Philips rádió bekapcsolója, és egyben hangerő állítója, de annál a hangerőnél ahol hallgatva van legtöbbször, ott már nem jó az érintkezés. Elnémul, recseg, stb. Többször kapott már kontakt sprayt-t, ez általában 1-2 hétre megoldja a gondot, aztán kezdi újra.
Én FD035-20KOhm-nak látom.
-
Kernel
nagyúr
-
Kernel
nagyúr
válasz
Batman2
#52675
üzenetére
De mint magad is írtad, a hegesztés egy pillanatnyi rövidzárral kezdődik, ami 0V feszültséget jelent és azt a maximális zárlati áramot, amit a trafó leadni képes, beleértve a korlátozó tényezőket (kábelek stb. ellenállása).
Amikor az ívhúzás megtörténik, 20-30 V mérhető az ív két végén, amit a munkaáram hoz létre. Ha az íváram stabilizált (vagyis áramgenerátoros jellegű táplálást sikerül megvalósítani), akkor az ív hosszával arányosan nő az ívfeszültség is.
Gyakorlatban persze van egy korlát, amikor az ív kialszik.
Mindebben az üresjárási feszültség láthatóan semmi szerepet nem játszik, akár 60, akár 100 V. De az természetes minden (nem stabilizált feszültségű) áramforrásnál, hogy ha jobban felszabályozzák a munkafeszültséget, akkor jobban felszalad az üresjárási feszültség is, tehát ez csak egy ilyen közvetett hatás.
Amiről te beszélsz, gondolom a trafó vasmagjába van beépítve egy szabályozható légrés. Mivel a feszültségáttételt csak a menetszámok aránya határozza meg, ez így feszültséget nem szabályoz. (Legfeljebb a kapcsolható menetcsapolások, ha van rajta.) Tehát a légréssel a leadható áramot tudod szabályozni, kvázi a trafó belső ellenállását.
Találtam egy doksit az alapokról, nem tudom, van-e benne valami számodra hasznos, de itt van:
-
#52679
VIPowER
őstag
norbert1998
#52663
VIPowER
őstag
válasz
norbert1998
#52663
üzenetére
Akkor a harmadik gondolatodat gyorsan változtasd át az első kettő tetszőleges valamelyikére, és vegyél rá pl egy ilyet : [link].
-
Batman2
őstag
válasz
Kernel
#52651
üzenetére
Az inverteres hegesztők működését alapul véve igenis kell legyen különbség, ha magasabb az induló feszültség, ebből jött a puffer kondis gondolatom.
Ebben valóban nincsen folytó tekercs, de arra gondoltam, hogy azt csak azon transzformátoros hegesztőknêl használták, melyeknél a kimeneti áramot így szabályozták.
Ennél viszont a vasmag mágneses átvitelét szabályozza a teljesítmény szabályozó, méghozzá fokozat mentesen.Nem akarnêk beruházni inverteres hegesztőbe, ha már ez megvan, csal gondoltam, hátha ezt fel lehet egy kicsit még tupírozni.
De ha nem, akkor használom így.Üdv.
-
Batman2
őstag
válasz
dudika10
#52652
üzenetére
Itt ív gyújtásról van szó, ezt is írtam, tehát rövid zárral ibdul a folyamat.
És kell legyen hatása annak hogy 50V helyett 70, vagy 100V az indítási feszültség, mivel az inverteres hegsztők így működnek, az ívgyújtás megönnyítésére megnövelik a kimenő feszültséget. Természetesen gyújtás után minden a beállított értékre áll vissza.Üdv.
-
Batman2
őstag
Hasonlóan megy nekem is, csak gyakran igen sokat kell húzogatni, nymorgatni, ga meg letört a bevonat, akkor én is az azonnali leragadással küszködök.
De délután kaptam egy tippet, hogy használjak vékony bevonatos pálcát vékony fémekhez, azzal könnyebb ívet gyújtani és kevesebb salakot termel.Üdv.
-
darvinya
titán
-
CPT.Pirk
Jómunkásember
Közben nézem, hogy a 3.7V-s LiPo cellát a telefonból nem igazán tudom feltölteni az itthoni univerzális töltőmmel, amivel eddig minden aksit sikerült. Van rajta egy zöld led ami jelzi a töltöttséget, az elég hamar kigyullad, onnan meg már azt hiszem nem tölt. Lényeg annyi, hogy ilyenkor ha leveszem a töltőről, akkor 3.77V körül van az üres járási feszültség, majd pedig a telefonba betéve azt mutatja, hogy alig a harmadáig van töltve.
Lehet kellene egy ilyen kis 1 IC-s rendes tültő áramkört építenem, és akkor meg lenne oldva az USB-ről töltés? [link]
-
Kernel
nagyúr
-
CPT.Pirk
Jómunkásember
Mit néznétek meg, ha egy LTC3810 kapcsoló üzemű tápnak a tekercse eléggé melegszik terhelés nélkül is?
Az üresjárati áramfelvétel mindössze 40mA, amit nagyjából a tápra akasztott egyéb cuccok fogyasztanak el. Ezt a tápot már megépítettük csaknem azonos kapcsolásban csak egy másik nyákon, ott nem volt ilyen gond, ez a véglegesített nyák lenne... A tekercs anyaga sem lehet probléma, mert 135kHz-en megy a táp, azt meg elbírja bármi.
Kernel: Az az aksi saját feszültsége, mikor nem volt rádugva semmire.
-
#52659
mezis
félisten
norbert1998
#52656
mezis
félisten
válasz
norbert1998
#52656
üzenetére
Aligha lesz az vezető. Ponthegesztéssel szokták megoldani a csatlakozást ilyen helyen, nem ragasztóval.
Egy kézi műszerrel, zseblámpa elemmel, izzócskával ezt magad is eldöntheted. -
Gus
aktív tag
válasz
dudika10
#52652
üzenetére
Kétféle dologról beszéltek. Az átütés nem ugyanaz, mint az ívhúzás. Próbáld ki egy 12V-os indítóakkuval, bizony ívet húzni lehet, sőt ha ügyes vagy még fenn is tartható az ív. Az ionizált levegő másképp viselkedik mint normál állapotban. Az átütéshez valóban kiloVoltok kellenek. viszont ahhoz nem szükséges nagy áram.
A hegesztéshez viszont áram kell. -
mezis
félisten
válasz
Batman2
#52645
üzenetére
Üdv.!
"...nagyon nehéz vele ívet gyújtani, pláne mikor ....... kicsit be is égett a vége."Nekem akkor akkor a legnehezebb, amikor pálca fém közepe kilóg az elején. Amikor a végén kráter van, akkor a felületen 45 Fokos szögben finoman tekergetve, húzogatva először elkezd kicsit szikrázni és ha nem tört ki a bevonat, akkor már meg is van az ív. (Egyébként meg azonnal hozzáragad a pálca a felülethez.
) -
Kernel
nagyúr
válasz
Batman2
#52645
üzenetére
Hegesztésnél az ívgyújtás nem úgy történik, hogy a "nagyfeszültség" átüti a levegőt, miután nincs is nagyfeszültség. A levegő átütési szilárdsága például 21 kV/cm. Ebből kiszámolható, hogy 70 V feszültséggel 0,03 mm levegőt "már" át tudsz ütni.
Ezért pillanatra hozzáérintik a pálcát az anyaghoz, majd elválasztáskor húzza az ívet. Ebben az induktív hatásnak van szerepe, ami az áramot továbbra is fenntartani igyekszik. Puffer nem sokat ér elvileg, sőt hegesztés közben az ki is nyíródhat, a nagyáramú töltés-kisütés szapora váltakozásától.
Kapcsolóüzemű hegesztőknél például a trafó után dióda és fojtótekercs szokott lenni. De ott eleve más a helyzet, a nagyobb frekvencia miatt is (40-80 kHz), ami egyenletesebb ívet biztosít. Puffer a szokott módon, primeroldalon van, ahol az egyenirányított 230V-ot szűri, de itt a nagyobb feszültséghez kisebb töltő-kisütő áramok társulnak, ezért jobban bírja a gyűrődést.
50 Hz-es trafóval való hegesztés jobban tud "fröcskölni" elvileg, ugyanakkor kiegészítő induktivitás nem feltétlenül szükséges, mivel itt a trafó szekunderének eleve nagyobb az induktivitása.
Ha diódát kötnek be, akkor szükség lehet induktivitásra is, ha jól rémlik.
-
#52650
darvinya
titán
norbert1998
#52648
darvinya
titán
válasz
norbert1998
#52648
üzenetére
Nem egyszerűbb cserélni dugót?
-
#52648
norbert1998
nagyúr
norbert1998
nagyúr
Üdv!
Széthullott a porszívó dugója, mikor ki lett húzva a konnektorból. Konkrétan a villapár egyike kiesett a helyéről. A villa belseje valamilyen műanyaghoz hasonló anyaggal volt kitöltve, illetve a dugóban ez folytatódott tovább, viszont ahol a fémrész véget ért, ott egy másik műanyagszerű anyag folytatódott.- Szerintem utóbbi tényleg műanyag volt, vagy gumi, viszont a belseje az nem tudom mi lehetett. Vajszínű volt.
Milyen anyag lehetett az? -
Batman2
őstag
Üdv. mindenkinek !
Van egy hagyományos transzfotmátoros ívheggesztőm.
Max. 150A-t tud kimenetként. Csak egy sima trafó, nincs egyenirányítás, tehát váltakozó áramú a kimenete.
Olyan 48-50V körül van asszem a kimeneti feszültsége a pálcák többsége pedig minimum 50V-ot igényel.
Használható ugyan a masina, hiszen gyárilag így tervezték, de azért gyakran nagyon nehéz vele ívet gyújtani, pláne mikor teljesen hideg az elektród és ráadásul kicsit be is égett a vége.Olvasgattam mostanában sokat az ívheggesztésről, múlthét végén dolgoztam vele, lemezeket heggesztettem.
Eleve a problémám a nehéz ívgyújtás, a másik pedig, hogy ha feljebb tekerem az áramot, akkor talán valamivel könnyebben gyújt, de szinte azonnal lyukasztja is a lemezt.Az egyenáramú heggesztésről jókat olavastam, ráadásul azzal többféle pálcát is lehet használni, mint váltakozó árammal.
Gondolkodom azon, hogy jó lenne ennek a trafónak egyenirányítani a kimenetét, akkor puffer kondenzátort is lehetnek rá tenni, amivel talán az ívgyújtás is könnyebb lenne, mert az 50V-ból lenne vagy 70V üresjárati feszültség, ami persze visszacsökken használatkor, de az úgy jó.
Az elektronikai kapcsolástechnikája nem bonyolult, csak az nehezíti a dolgot, hogy igen nagy áramerőről van szó és rövidzárt is kell bírjon, amihez spéci alkatrészek kellenek.Jól gondolom, hogy a puffer kondival meg lehetne könnyíteni a gyújtást ?
Nyilván abból is jó nagy kellene.
Az egyenirányitóra elsőként olyan gondolatom volt, hogy valami villanymozdony segéd egyenirányítója biztosan jó lenne hozzá, mert az is rendszerint tud 200-300A-t folyamatosan, több száz voltos feszültség mellett. Nyilván vannak ilyenek bontottan, régebbi járművek szétbontásából, csak én nem férek ilyenekhez hozzá.
Milyen egyéb alternativa jöhetne szóba, honnan lehetne nem túl drágán, de nagy áramot elviselő egyenirányítot erre a célra szerezni ??
A trafó házában van ventilátor, némi szabad hely is, a hűtés igy kisebb gond, a fém ház pedig lehet hűtőfelület, hőelvezető.
Üdv.
-
Kernel
nagyúr
válasz
CPT.Pirk
#52643
üzenetére
Most 3.73V az aksi töltése, a dióda után 4.3V van.
Ezt így nem tudom értelmezni, hogy mire írod a mondat első felét, de egy Li-ion akkut nem szabad így tölteni.
Elvileg a Vbat / Charge in lábra kellett volna kötni egy stabilizálatlan tápot (régifajta mobiltöltőt), amiből a telefonban lévő töltőáramkör elvégzi a dolgát.
Hacsak nem ezt a pontot nevezed (aksi+)-nak, de az nem ugyanaz. Viszont én erre írtam, hogy nem szabad diódával rákötni az akkura.
-
CPT.Pirk
Jómunkásember
Telefon aksit töltenék olyan telefonban, amihez nincs gyári töltő, csak adat kábel. Az adatkábel USB5V-jét egy diódával átkötöttem az aksi+ lábára. Most 3.73V az aksi töltése, a dióda után 4.3V van. Ezek így 110mA töltőáramot eredményeznek.
Csati: [link]
Első esetben pár óra töltés után 3 napig ment a telefon, most meg azt veszem észre, hogy nagyon hamar lemerül. Nem járható út ez a fajta töltés? Azt hiszem 700mAh-s az aksi.
-
darvinya
titán
Sziasztok
Régebben ismerősőmnek volt „ceruza” pákája, és tetszet, hogy könnyű, vékony, stb.
Most gondoltam veszek egyet, de sehol nem találok, max. hasonló 12V/10W-ost, ami nem igazán ugyanaz.Hol lehet szerintetek kapni még?
Más:
Párszor belefutottam olyanba, hogy gyártósor/rakodósor egyes részénél szereléshez leválasztó/biztonsági kapcsoló nem az eszközt választja le közvetlenül.
Hanem a vezérlő áramkörét választja le.Szerintem ez nem szabályos, vagy már más az előírás?
-
#52641
csabyka666
veterán
Kernel
#52640
-
#52640
Kernel
nagyúr
csabyka666
#52639
Kernel
nagyúr
válasz
csabyka666
#52639
üzenetére
Nem ajánlanám, a rádió kis áramfelvételű (hogy ne nagyon merítse az elemet), illetve ez hangerőfüggő is, de főleg lehalkítva fel fog szaladni a feszültség, ami kárt okozhat benne.
3,3 V stabilizátort lehet kapni, annyit még elbír. Egy új elem feszültsége 1,65V is lehet, meg annyira nincs "kicentizve", hogy ne bírná el.
-
#52639
csabyka666
veterán
Üdv mindenki!
Egy kis segítségre lenne szükségem. Adott egy kisrádió, mely 2db 1,5V-os elemmel működik, ezt szeretném adapterrel kiváltani. Egy régi Nokia töltőm van, 3,7V 355mA paraméterekkel, viszont terheletlenül 9V-ot is mérek rajta. Rá merjem rakni a rádióra?
Köszönöm a válaszokat előre is!
-
#52638
szabifotos
senior tag
Kernel
#52637
-
#52635
Kernel
nagyúr
szabifotos
#52633
Kernel
nagyúr
válasz
szabifotos
#52633
üzenetére
Relé tekercsének ellenállását megmérni, abból kiszámítható, hogy 5V-ról mennyi áramot vesz fel.
Valószínűleg egy BC182 (200 mA) elegendő, ami egy általános felhasználású tranzisztor.
Nagyobb áramra mondjuk a BC337 (800 mA). Utóbbinál más a bekötés, nem középen van a bázis.
-
#52634
mezis
félisten
szabifotos
#52633
mezis
félisten
válasz
szabifotos
#52633
üzenetére
Nincs egy donor TV, videolejátszó, rádió,... ?
-
#52633
szabifotos
senior tag
Kernel
#52472
szabifotos
senior tag
válasz
Kernel
#52472
üzenetére
"Neked viszont egy NPN, földelt emitteres megoldás kellene:"
Amatőr fejjel még nem kellet tranzisztort vennem. Milyen válasszak? Mire kell figyelni?
-
Láma kérdés: váltóáramra hirdetett kapcsolót használhatok 12 és 5V DC kapcsolására is, igaz? Áramerősséget engedhetek rá többet, mint amire 230VAC-n van hitelesítve?
-
Kernel
nagyúr
A relé tartásához mindenképp fix tápot igényel, amellett van egy triggerbemenete (mom sw vagyis momentary switch), ami valószínűleg GND-re zár. Vagy majd vásárlás után derül ki.
De nem látom ennek semmi értelmét, akkut is folyamatosan meríti.
Ilyen egyszerű áramkör pillanatok alatt összedobható egy perforált panelon és alaphelyzetben semmi áramot nem fogyaszt.
Ez egy másik variáció, de inkább csak az elv szemléltetésére mutatom, FET-tel célszerűbb összerakni:
-
válasz
Kernel
#52626
üzenetére

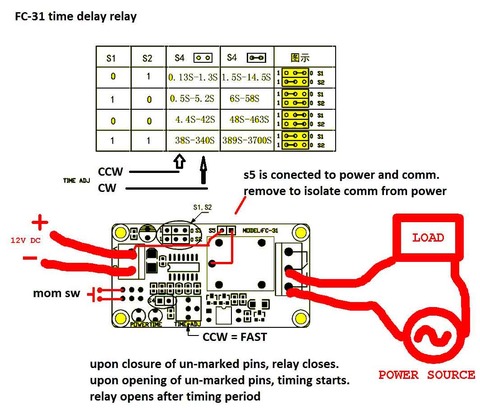

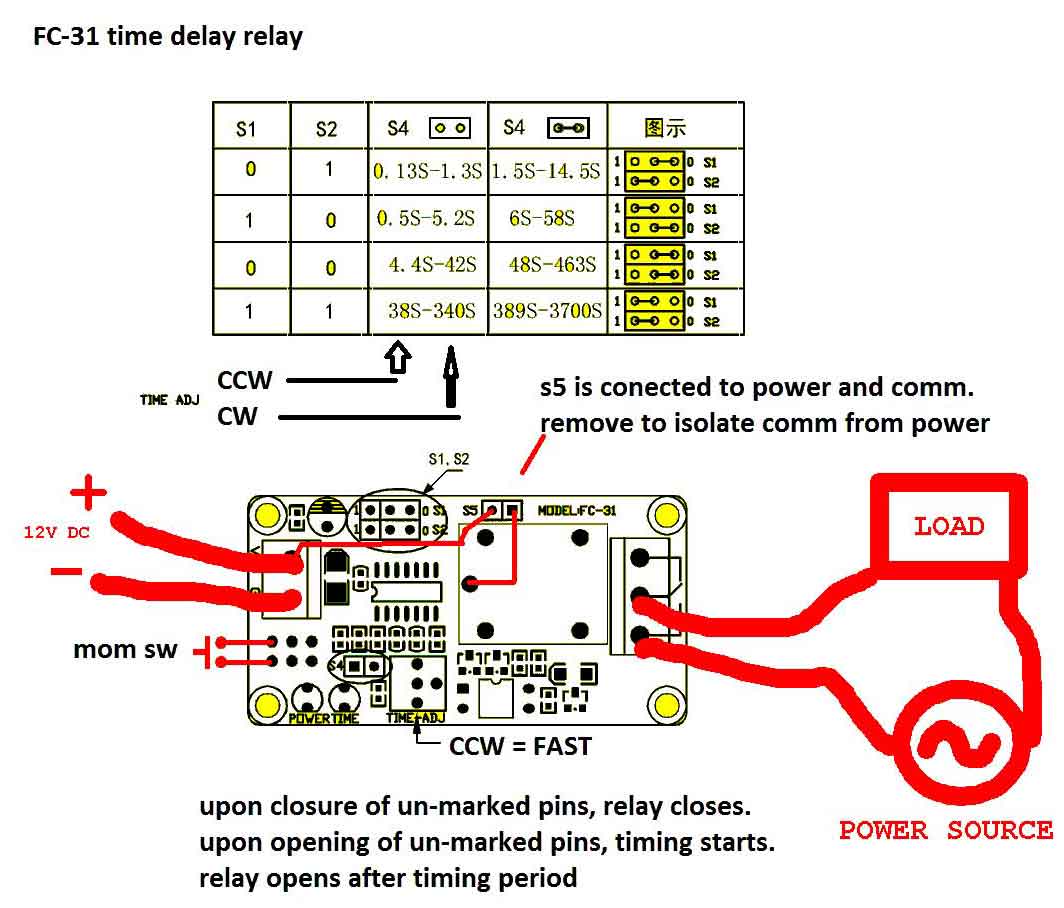

A problémám, hogy mindenképp kész panel kellene a feladatra. Találtam valamit, ami on-off delay néven fut, de nem értem a működését.
Lehet jobban járok, ha simán kapcsolóval megoldom az áthidalást, vagy nyomógombbal, amit nyomva kell tartani, akkor biztos nem marad állandón. Bár azt hittem könnyen találok ilyen vezérelt késleltető kapcsolást.
-
Kernel
nagyúr
Nekem mondjuk volt régebben olyan autóm, ahol gyújtástól függetlenül, állandóan működött az ablak. De megoldható éppen, egy ilyen jellegű kapcsolással:

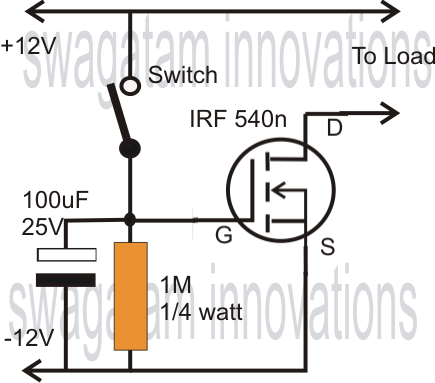

A To Load kimenetre csatlakozhat egy relé tekercse, a szokott módon, paralel diódával, itt kaphat állandó feszültséget.
A Gate pedig kapja a kapcsolt feszültséget. Ha szükséges, diódákkal elválasztható a gyújtásról érkező és a külön kapcsolt feszültség:
Nem rajzoltam tovább, csak ennyi a lényege. Az ellenállás és a kondenzátor határozza meg a késleltetési időt. Nagyobb kapacitás esetén szükséges lehet egy töltőellenállás is (áramkorlátozó).
-
Elmondom, mi kellene. Az autó elektromos ablaka csak akkor működik, ha gyújtás van (ACC ON nem elég). Ez elég idegesítő, ha lent maradt az ablak, akkor megint gyújtást adni, benzin pumpa indul, felesleges.
Szóval miután megszűnik a feszültség, maradjon áram alatt az ablak, de engedjen el egy beállított idő után.
A gombos dolog pedig azért kell, hogyha nyár közepén le akarom engedni az ablakot, ne kelljen hozzá kulcs.
Nem akarom állandóra, mert biztos nem véletlen találták ki a mérnökök a működését ilyenre.
-
Kernel
nagyúr
230V-ra létezik az ST3PF off timer, ami a feszültség megszűnése után is képes tartva maradni, a beállított ideig. Itt is volt róla szó.
Elképzelhető, hogy egy bistabil relé van benne és puffer is, ami tárol annyi energiát, hogy a végén visszabillenti egy impulzussal.
Ha feltételezzük, hogy így működik, azt esetleg le lehetne utánozni egy elektronikával 12V-ra is.
-
#52622
VIPowER
őstag
norbert1998
#52618
VIPowER
őstag
válasz
norbert1998
#52618
üzenetére
Rá!
Nem ismerek semmiféle tekercses szabályozót.
A kis potméterrel valszeg a legkisebb fordulat állítható be.
Működése : [link] -
-
Időzítő relére lenne szükségem, a kapcsolásnak úgy kellene kinéznie, hogy amíg a 12-14v jelen van, addig ne történjen semmi, amikor megszünik a táp, akkor húzzon be, tartsa pár percig, majd engedje el. Illetve külön gombbal is tudjam aktiválni a relét, tehát gombnyomásra húzzon be, maradjon a beállított ideig, majd engedjen el. Minnél olcsóbb lenne, annál jobb. Az sem baj, ha több modulból áll össze.
Ilyen modult nem találtam ebay-en. Addig oké, hogy amíg van fesz, addig behúz, majd tartja, de ha a táp megszűnik, a relé is el fog engedni, nem? Vagy egy kondenzátor behúzva tartja? Az időzítés pontossága lényegtelen.
-
#52618
norbert1998
nagyúr
norbert1998
nagyúr
Üdv!
Egy 220-as, 850W-os aszinkron motor sebességének vezérlését egy ilyenre rá lehet bízni? Konkrétan egy fúrógép motorjáról van szó (de nem fúrógépben lesz használva)
A feszültség szabályzásához nem tekercseket szoktak használni? Hogy működik ez?
Meg mit állít a kis potméter a belső részen?
-
biker
nagyúr
kell adó és vevő oldalon is egy egy arduino(genuino) board meg két wifi shiled vagy az mkr1000 kombi modul?
És felprogramozni jól, és a kettőt egy hálózatra összehozni?
Vagy elég egy, és az adhat wifin jelet a pc/mac eszközre default?
Lehet hozzá desktop alkalmazást írni, amin megjelennek az értékek, vagy a két arduinoós párban a helyi eszközre kell kijelzőt készíteni, és felprogramozni? -
Kernel
nagyúr
Feltöltve 3 x 4,2 = 12,6V, ami persze terhelés hatására esik, de a példa kedvéért maradjunk ennél.
Standard 20 mA-es LED-ről beszélsz, ezeknél kb. 3V nyitófeszültséggel lehet számolni. Tehát akkor 9,6 V marad az előtétellenállásra.
9,6V / 0,02mA = 480 Ω vagyis 470 Ω szabványérték.
9,6 x 0,02 = 0,192W vagyis 1/4 W-os ellenállás megfelel.
Egyébként 10 mA is már elég lehet, ki kell próbálni.
-
jolti05
őstag
Sziasztok!
Segítséget szeretnék kérni.
A következő kütyüt kellene szétszednem: <kép>A hibája, hogy az egyik vezeték belül elszakadt. Mi a legegyszerűbb módja annak, hogy újra üzembiztosság tegyem?
Szépen biztos nem lehet megbontani.Tudnátok tippet adni, hogyan érdemes hozzáfognom/mire figyeljek?
-
Thome
veterán
válasz
dudika10
#52604
üzenetére
Igazából az a lényeg, hogy jól látható legyen a led.
Egy egyszerű 5mm-es fehér led diódáról beszélünk, az 1 wattal lehet becsaptalak bennetek, gondoltam onnét indulunk.
11,1v az akku, illetve 25C a hirtelen áramleadás, amely 15C-re csökken.
1200mAh.Csináltam egy rajzot, hogy értsd mit is akarok. Ha mozog a szerkezet, a cucc is világítson. A szerkezetnek baromi nagy áramfelvétele van.
-
Kernel
nagyúr
válasz
Barret001
#52607
üzenetére
Ha ismert a tápfeszültség, meg lehet mérni a felvett összáramot.
Utána ki kell találni a bekötést, hogy hány ágra oszlik ez az áram.
Feszültséget kell mérni a tokon, mert olyan is létezik, hogy egy tokban több LED van sorosan, tehát nem 3V körül van, hanem 6V stb.
Egyébként meg addig tolnám neki az áramot, amíg tűrhetően melegszik. Egy ökölszabály a szilícium-alapú félvezetőknél, ha kézzel elviselhető a hőmérséklet, illetve azon a határon van, hogy már nem bírom megfogni, az még biztonságosnak tekinthető.
Valójában ugyanis ennél még egy kicsivel többet is elbír általában.
-
Barret001
addikt
válasz
Kernel
#52606
üzenetére
Ha kapnál egy számodra ismeretlen típusú ledet,meg tudnád határozni az üzemi áramát?
Ez egy gyakori probléma,ha ki akarjuk aknázni a benne levő teljesítményt is
Működik,de ilyen típusú smd ledet még nem láttam... Állítólag fényerő méréssel saccolható a terhelhetőség,ennyit tudok a dologról.
-
biker
nagyúr
Vagy segítséget, vagy akár pénzért profi fejlesztőt keresek, egyedül nem találom jeligére
Már feltúrtam ebayt, icstationt, de nem találtam meg, ami nekem kell, csak sok hasonlót
Működésében olyasmi kell, mint egy rc modell telemetria
Kell 4db impulzus számláló, kvázi rpm, tartomány 0-600rpm
Az érzékelők lehetnek mini lézeres vagy hall/reed
Ez a 4 jell vezeték nélkül kell továbbítódjon kb 10-12 méterre, de stabilan kell tűrnie, ha egy 4m átmérőjű körön mozog az adó akár 50rpm-el (forgó karon vagy gyűrűn lesz az adó)
Vevő az lehet önálló lcd/led kijelző a négy értékre, vagy usb vevő valami tök alap sw-elAmiket találtam, pl model telemetria, az két rpmet tud, meg egy rakat felesleget
Az usb multiméter adapterek is korlátosak
Rf átvitel egy csatorna, ahhGondolkoztam 4ch nyomógomb panelen, de nem tudom, mit szólna 5-10impulzus/mp sebességhez?
-
dudika10
veterán
-
Thome
veterán
válasz
dudika10
#52598
üzenetére
dudika10, Kernel, köszi a választ!
Igazándiból ez csak egy másodlagos fogyasztó, ennek csak az a szerepe, hogy ha egy nyitott kapcsolóáramkör zár, akkor a led bekapcsol. (Airsoft fegyverről beszélünk.) Bár ez egy eléggé fontos infó volt szerintem, mert amekkora áramot felvesz a motor, lehet ez a 26 ohmos ellenállás is nagy?
-
Kernel
nagyúr
válasz
Barret001
#52600
üzenetére
Minden toknak van egy jellemző disszipációs képessége, ami a fizikai tulajdonságokból adódik, az alapján lehet következtetni.
De azért ez nem minden esetben állja meg a helyét, vannak alacsonyabb teljesítményre specifikált típusok is.
Esetleg hőfokmérés alapján is (fokozatosan növelve az áramot), de azt is fenntartással kell kezelni. Konkrét hőfokot nem tudok, adatlapokat kellene nézni, hogy menyit bírnak általában.
)
Szóval köszi!
Új hozzászólás Aktív témák
ekkold- eMAG vélemények - tapasztalatok
- Milyen egeret válasszak?
- Információbiztonság, kiberbiztonság, adatvédelem
- OTP Bank topic
- iPhone-t használók OFF topikja
- Hővezető paszták
- A fociról könnyedén, egy baráti társaságban
- Parkside szerszám kibeszélő
- Milyen cserélhető objektíves gépet?
- World of Tanks - MMO
- További aktív témák...
- Apple Ipad Pro 2 gen2 10,5" 2K retina A1709 64GB
- ÁRGARANCIA!Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- ÁRGARANCIA! Épített KomPhone Ryzen 7 9700X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- LG 32GS95UE - 32" OLED / UHD 4K / 240Hz - 480Hz & 0.03ms / 1300 Nits / NVIDIA G-Sync / AMD FreeSync
- Keresünk dokkolókat
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
