#50300
gyenesmartin
őstag
Kernel
#50299
-
#50299
Kernel
nagyúr
gyenesmartin
#50298
Kernel
nagyúr
válasz
gyenesmartin
#50298
üzenetére
Nem, de ez olyan dolog, hogy én legalábbis laptopakkuban sem láttam balanszert.
Amit balanszerként árusítanak, annál fel is tüntetik, illetve látszik rajta teljesítmény disszipálására alkalmas ellenállás vagy félvezető, illetve láttam már hűtőbordás változatot is.
Balanszer nélkül valószínűleg azon alapul a dolog, hogy amíg jók az akkuk, egyformán töltődnek, így elég a biztonsági védelem is, de az mindenképpen kell.
-
#50297
Kernel
nagyúr
gyenesmartin
#50291
Kernel
nagyúr
válasz
gyenesmartin
#50291
üzenetére
A korrekt megoldás elvileg egy 4S PCB beszerzése (4 serial) és egy 16,8V-os Li-ion töltővel tölteni, vagy egy ilyen panellel, amit pontosan be kell állítani.
-
Lompos48
nagyúr

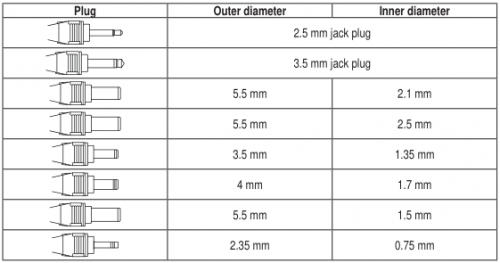

5 hozzászólással korábbal tűzött be @Kernel kolléga egy "dugós" táblázatot. És az még nem minden. És mindegyik megfelel valamilyen standardnak.Ez néha még jól is fog, pl. nem dugsz rá egy 12V-os tápot egy olyan elektronikára, ami csak 5V-ot kér.
Általában az adapteren és az elektronikán is fel van tüntetve a kontaktusok polaritása. Ha nem, akkor a legegyszerűbb egy műszerrel megmérni melyik melyik.
Nem barbár a levágás majd a dugó cseréje. Ha találsz zsugorcsövet, abba el is rejthető a toldás.PS. Ha műszer nem kerül, akkor is akad néhány amatőr megoldás a polaritás ellenőrzésére.
-
Tyrel
őstag
Sziasztok!
Némi segítségre lenne szükségem:
van egy Seagate külső vinyó, saját táppal. Ez a táp elég érdekesen ciripel / nyekereg / visít amikor nem kap terhelést, pl. ha a külső vinyó "elalszik".E miatt úgy gondoltam veszek hozzá egy fél fokkal jobb adaptert (a gyári made in china helyett), ami végül is egy Voltcraft típusú csoda lett. Nem tudom ez mekkora márka, de célnak szerintem megfelelne...
...csakhogy nem jó a csatlakozó ami a végén van. A dugó külső átmérője ugyan akkora mint a gyári adapteré, a belső viszont kissebb. A radai rosseb tudta hogy ezeknek a vackoknak a belső átmérője is eltérő lehet... 5,5-ös amúgy a csatlakozó...
1. költői kérdésem, hogy mi a jó francért nem tud ez a vacak szabványos lenni?
Direkt figyeltem hogy ugyan akkora méretű csatlakozó legyen, erre a belseje mégsem akkora... Honnan tudhattam volna, ésszerűséget feltételeztem...2. és igazából ez a kérdés:
Mi van akkor ha én szépen levágom a kábeleik végéről a két csatlakozót és rádrótozom a jót az új adapterre? Nagyon barbár dolog?
2.a
Meg lehet egyáltalán csinálni a cserét? Régen egy fejhallgató kábelével szerettem volna hasonlót eljátszani, ám a réz drót valamiféle zselészerű anyaggal volt körbevéve a kábelborítás alatt, és hiába tekertem ösze a megfelelő szálakat, többet soha nem szólalt meg. Feltételezem ennek a zselének a megszakadását vehette rossz néven... Itt nem kell ilyesmitől félnem?2.b
Mivel a kimenete egyenáram, feltételezem hogy van neki egy folyási iránya is... Tehát ha minden igaz be tudom kötni rosszul. Miután levágom a két csatlakozót, honnan tudhatom hogy melyik drótot melyik dróttal kell összekötni, melyik a plusz és a minusz?P.S.: az új adaptert Conrad-tól rendeltem, több mint 2 hetet kellett rá várni mert ezek a drága jó emberek ilyenkor nem dolgoznak. Nem szeretném visszaküldeni / visszacserélni ill. főleg nem szeretnék várni újabb 1-2 hetet. Nem azért rendeltem mert jövő ilyenkorra kell, most kell.
-
artiny
őstag
Helotok
Van egy lenovo miix 3 8 tabletem, a problemam az hogy ha radugom az usb-t (OTG kabelen kell raszurni,probaltam mar ketto OTG is) akkor befagy a rendszer (windows 10). Vagy pedig volt olyan is,hogy ha lehuztam az usb miutan befagyott a kepernyo szelein elkezdett vibralni es kis RGB szinekkel vibralni. Ha isment raszurtam ilyenkor az USB akkor meg lekapcsolt a kepernyo. ILyenkor nem tudom bekapcsolni,ha hosszan tartom az ujjam a bekapcsolo gombon elojon hogy LENOVO felirat es annyi de nem jon fol a windows. ... csak akkor ha rászurom a toltore ,ilyenkor elindul ,feljon a windwos,megy siman utana minden - eddig nem jott elo ez az egesz problema.
A kerdesem: hogy mi okozhatja ezt? az hogy nem regiben felcserelve a telefon es a tablet toltojet a telefon toltojevel toltottem volna megsuthette valamelyik alkatreszt? /amugy meg jotalas alatt van a tabet,bar a windows 8 ast lecsereltem 10-re ami nem tudom hogy oket mennyire zavarja/
A tablet toltoje: 5.2V DC 1.5A
a telefon toltoje ami amugy szinten LENOVO : 5.0V DC 1.0A -
#50291
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
4db sorba kötött 18650-es akkut kéne töltenem valahogy.
[link]
Van ez a kapcsolás. Minden egyes cellával párhuzamosan egy ilyet bekötni, és egy 1A-es áramgenerátort építeni még neki. Ez lenne a legolcsóbb.
Vagy
Vennék 4db 5v-os 1A-es usb-s telefontöltőt. Majd erről táplálnék 4db tp4056-os töltő ic-t. Így egyszerre töltődnének az akkuk, nem kéne egyesével. -
Ribi
nagyúr
válasz
Kernel
#50289
üzenetére
Tudom csak a gyorsaság miatt linkeltél ebay-t, de itthoni boltban is lehet ilyet kapni. Mondjuk nem tudom miért 4.75 és nem 4.8.
Persze ehhez kell kicsit forrasztani, de a rádugósnál tényleg érdemes lehet részigszalagozni a végét, ne kerüljön rá fordítva.. -
-
A Zéé
addikt
na jó, ezt most nem értem... Nem kapcsolt be a lejátszó, adapter led-je nem világított 2 elosztóba, és fali csatlakozóba dugva sem. Kb 1,5 órát nem volt bedugva a cucc, most valamilyen indíttatásból megint bedugtam, és most megy (nem mintha baj lenne) ... Ez mitől lehet?
-
A Zéé
addikt
Sziasztok!

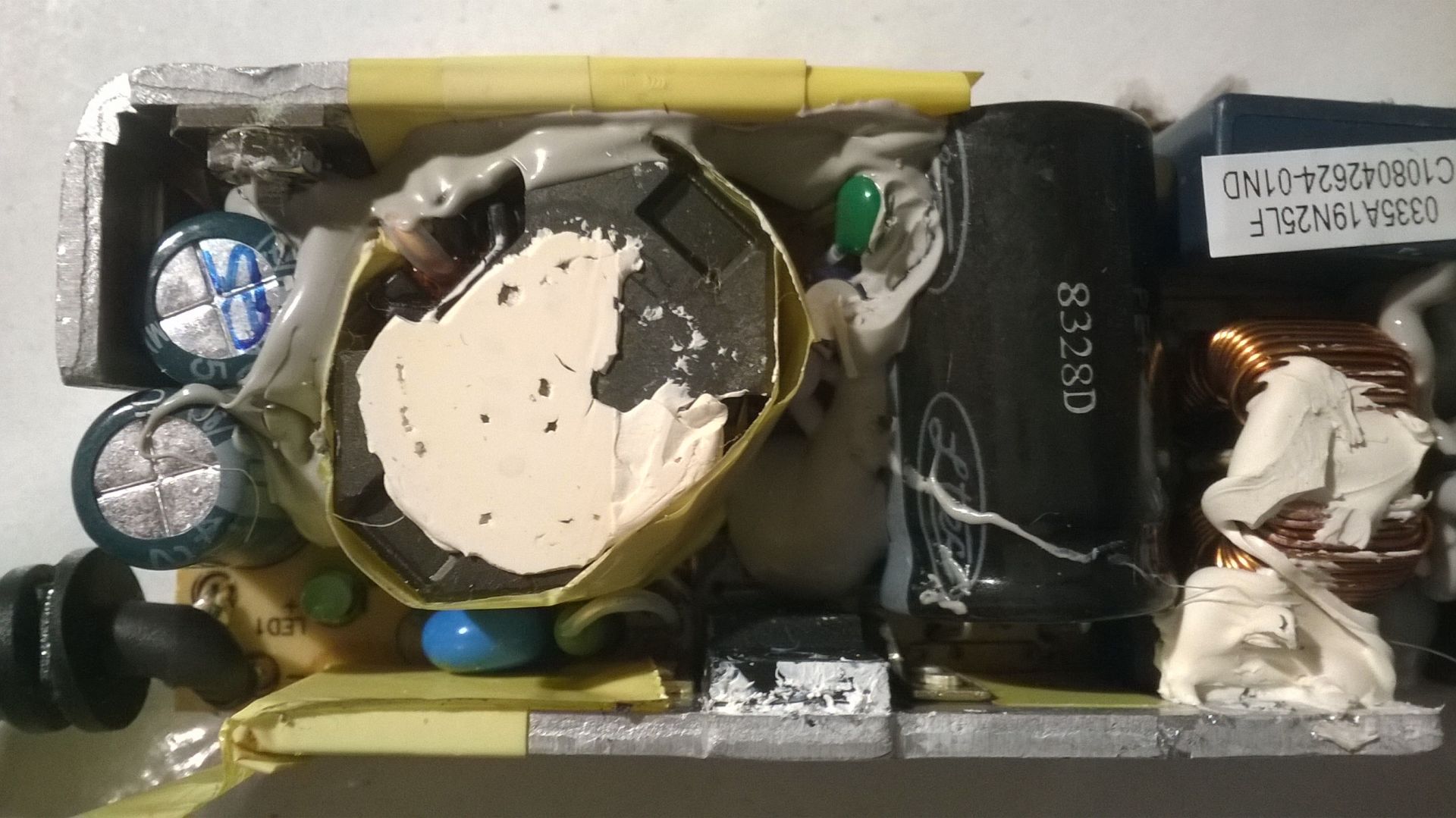

Van egy Asus O!play mini médialejátszóm, aminek meghalt a tápja. A mosógép levágta a biztosítékot, és valószínű ez betett neki. A lejátszó tápján kellene világítania egy kék lednek, de nem világít... A bajom ezzel az, hogy mivel régebbi a lejátszó, ezért már nem találok sehol sem új adaptert...
1. kérdésem: hozzáértő ember tudja ezt valahogy javítani esetleg?
2. kérdésem: ha nem, akkor van valami tippetek egy univerzális adapterre? 12V 2A kell neki, és ami megnehezíti a dolgot, hogy a csatlakozója a talált adatok szerint 4,8x1,7 mm, nem az a standard 5,5-ös... Létezik ilyen csati az univerzális cuccokhoz? Ezt találtam így hirtelen. Lehet szerencsém, vagy kuka az egész? -
mezis
félisten
válasz
Kernel
#50279
üzenetére
A CitroenBX-ben is direkt-ben kapcsolta a gyújtáskapcsoló, cserélni is kellett. Lehetett talán 30A is. ekkor iktattam közbe 4 db relét a gyújtás kapcsoló által kapcsolt mind a négy áramkörre (kicsit "berágtam", amikor láttam mekkora felületnek kellett kapcsolnia a bendix-et..
-
pjen
félisten
-
Kernel
nagyúr
válasz
Khelben
#50266
üzenetére
Valószínűleg jó lenne, ha a fűtőszál hidegellenállását le tudja küzdeni (meg kell mérni), üzem közben már bírni kellene.
Van a másik fajta elektronikus trafó, ami halogénizzókhoz készült és pulzáló feszültséget ad le (izzónak és fűtőszálnak mindegy).
Amit te linkeltél, annyiban különbözik a szokványos PWM tápoktól, hogy szintén nagyobb hullámosságot enged meg, ha jól tudom, de nem olyan durva mértékben, mint a halogénhez való áramkör. Itt például 120 mV-ot ír, valamint 110-150% túlterhelésvédelmet, ami szintén jól jöhet, a hidegellenállás miatt.
-
-
mtade
aktív tag
Sziasztok!
Lenne itt olyan szaki, aki vállal "bérmunkát"?
Szerintem hót' egyszerű kapcsolás lenne, de nem értek hozzá.
Tervezni kellene egy kapcsolást, és legyártani a nyákot hozzá.
Esetleg beforrasztani a dolgokat, de azt tán megpróbálnám én is.Ellenőrző dobozka készülne, a két tapintó között, ha 250 Ohm-nál kisebbet mér, zöld LED világít, fölötte piros LED teszi ugyanezt. Odanyomom, amíg nyomba tartok egy kis nyomógombot, addig világít, aminek kell.
9 voltos elemre gondoltam tápként.
Vállalná valaki a dolgot?
Melós segédeszköz lenne nekem, túl sokat nem tudnék érte fizetni.
Köszi a figyelmet.
Árpi -
qdak
addikt

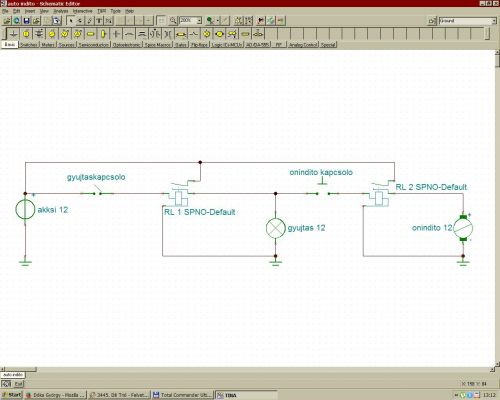

hello auto inditasat kellene megoldanom, a gyujtaskapcsolo halott, most vezetekkel inditok, mert rele nelkul a kapcsolo nem birta, a gyujtas elé is szeretnek kapcsolot (ahogy a rajzon latszik, mert allandoan van gyujtas, ha nem huzom le a kabel csatlakozot)
kerdes igy mar nem fog szetmenni a kapcsolo relével ?
mekkora relé kell a gyujtashoz, oninditohoz ? (van sok)
tinaba ugy mukodik, ahogy szeretnem, csak akkor inditoz, ha van gyujtas. -
CPT.Pirk
Jómunkásember
Végre szereztem egy EI magos szerelhető trafót. Kicsit rozsdás de nincs lakkozva vagy hegesztve, viszont az E lapokat még nem tudtam kiszedni.
Valami olyan rémlik, hogy csavarhúzó lapjával kellene kiütni onnan az elsőt, míg meg nem indul a dolog. Jól emlékszem?
F_Gergely: normál lednél ránézésre látszik merre áll a zászló míg ha túl kicsi, akkor a multiméter dióda mérő állása kigyújtja helyesen rákapcsolva.
-
F_Gergely
őstag
Polaritás keresőt használ(t) valaki? hogy működik? feszültség alatt lévő eszközön megmondja melyik csati a pozitív és melyik a negatív vagy feszültség nélkül eszközön is megmondja melyik melyik? Nem tudom hogy működik azért kérdezem, csak megakadt a szemem azon hogy "polaritás ellenőrzés".
-
Kernel
nagyúr
válasz
Khelben
#50263
üzenetére
Autónál nem biztos, hogy a névlegesen feltüntetett 12V-ra van méretezve, inkább 14,4V-ra szokás, a fali szivargyújtónál is kérdéses, hogy pontosan mennyit ad le, meg kellene mérni. De nem érdemes ennyire kicentizni, 1A kevés még a kisebbik fokozathoz is, és még nem beszéltem a hidegellenállásról, ami miatt felfűtéskor több áramot vesz fel. Ha túlterheled a tápot, tönkremehet.
Úgyhogy nem túlzás egy DC 12V / 5A, vagyis 60W-os tápegységgel járatni.
Vagy AC-trafót is lehetne használni, a fűtőszálnak mindegy.
-
CPT.Pirk
Jómunkásember
válasz
Khelben
#50263
üzenetére
P=U*I miatt ha elosztod a 45W-öt 12V-vel, akkor 3.75A jön ki, vagyis 4A feletti 12V-s táp kell neked. Egy gyengébb tápot túlterhelsz így, az meg nagyjából vagy elfüstöl tőle (de legalább is izzadni fog), vagy bekapcsol valamilyen túláram védelem.
Neked egy 230V - 12V fali adapter kell, 4A vagy nagyobb terhelhetőség mellett. Pl. ebayen nézz körül. Valszeg olyan laptop töltő méretben és formában találsz is párat.
-
Khelben
nagyúr
Sziasztok! Autós ülésfűtést szeretnék 220v-ról üzemeltetni. Pontosan mi kell a konnektor és az ülésfűtés közé, hogy ez működjön? Találtam ilyet, hogy "fali hálózati 12V adapter", ami konnektorba dugható és van rajta egy szivargyújtó csatlakozó. De ezek 0,5-1 amperesek. Az ülésfűtés pedig 15-45 wattos (2 fokozat). Jól érzem, hogy ahhoz kevés az 1A? Ha mégis összedugom, mi lesz? Nem fűt annyira az ülésfűtés vagy elfüstöl valami? Esetleg egyéb ötlet?
-
DarkByte
addikt
válasz
Kernel
#50259
üzenetére
Értem, tehát igazából ez is teljesen zsákbamacska.
Inkább venni fogok itthon valami komolyabb tápegységet. Csak kár hogy jellemzően ezeknek a tápegységeknek az ára több mint az egész áramkör amit hajtani akarok vele.
A kínai USB-s fali töltőkben sem lehet megbízni sajnos. [link]Köszi!
-
Kernel
nagyúr
válasz
DarkByte
#50254
üzenetére
A másik is csak akkor tekinthető megbízhatóbbnak, ha a primer és szekunder egymás mellett, elválasztva helyezkedne el.
Ha egymásra van tekerve, akkor ugyanott vagy azzal is. Láttam Youtube-on, ilyen trafókat tekert ezerszámra a kínai munkás. Sárga szigetelőfóliát berakta a két tekercs közé is, a többi már bizalom kérdése.
Ha egy trafó nem teljesíti a kettős szigetelésű készülékekre vonatkozó feltételeket, akkor védőföldes rendszerben lehet használni, ami alacsonyabb biztonsági szintnek felel meg.
Ekkor a hálózati dugó védőföldjét össze kell kötni a tápegység kimenetével. Általában a negatívval, bár ez nem feltétel. De nyilván azzal, ami a hozzávaló készülék GND pontja, fémváza.
Egyébként nem szabad egy kettős szigetelésű készüléket védőföldelni, csak úgy passzióból, mert ezzel lerontunk egy jobb védelmet rosszabbra. A védőföld ugyanis csak addig biztonságos, míg nem érkezik rá valahonnan külső feszültség.
-
hzsolee
őstag
válasz
hzsolee
#50069
üzenetére
Üdv!
Még mindig ezzel a töltővel küzdök. A termisztor, a graetz 2 diódája valamint egy mosfet cseréje után úgy néz ki működik (akkuval még nem tudtam -mertem- kipróbálni, de hálózatra kapcsolva nem veri ki a biztit és "alapba" áll). A kérdésem csak annyi lenne, hogy ami elszállt tranzisztor az p5nk80z volt, amit tudtam venni az meg p6nk90z. Az üzletben az eladó ezt ajánlotta, mivel a keresett termék nem volt, és én sem tudtam neki ott hirtelen helyettesítőt mondani. Mit befolyásolhat ez a töltő működésében? Az adatlapokat elnézve kicsit "erősebb". 800V-1,9ohm-4,3A szemben a 900V-1,56ohm-5,8A
-
And
veterán
válasz
#46372352
#50247
üzenetére
Erősen kétséges, hogy működik-e, én a helyedben hinnék a Conrad-nak. Az, hogy külsőre hasonlítanak, még nem garancia semmire. Egyes állomásokhoz akár több külső rádiós jeladó is csatlakoztatható, kapcsolóval beállítható címmel, tehát valamilyen formában azonosítót is küldhetnek a jeladók. Ez az azonosítás vagy címzés biztos nem túl bonyolult, de ha az átvitt adat hasznos része (adattartalom és formátum) meg is egyezik azzal, amit a te állomásod vár, az azonosítás meg nem stimmel, az épp elegendő ahhoz, hogy a jeladó számodra hasznavehetetlen legyen. Ha van rá lehetőséged, próbáld ki a saját központoddal az adott jeladót, de hátha működik alapon azért ne vedd meg.
-
DarkByte
addikt
Az eBay-en fellelhető filléres AC-ből 5V-ot vagy 3.3v-at varázsoló buck converter-ekben mennyire szabad megbízni? Vagy van-e köztük olyan amiben meg szabad bízni? Úgy értem hogy ne gyújtsa fel a házat ha lehet és engem se vágjon agyon érintésvédelmileg. Ennél már azt gondolnám rendben el van választva az AC és DC rész egymástól [link]
Avagy még mindig jobban járok ha veszek egy rendes fali 5V/12V-os tápot és egy DC-DC step-down converter-el csinálok belőle 3.3v-ot?
-
#68216320
törölt tag
válasz
CPT.Pirk
#50251
üzenetére
Igen, valóban felül méreteztem picit. 0.15 A- 0.3A között vannak. Utóbbi már ledes. Szóval akkor egy 7805 lesz a jó megoldás. Most egy 0.15A-es megy 5V-on és úgy tűnik jó lesz. Van ugyan egy 470mikro-s kondi a routerben, amin mérhető az 5V, de arra nem merem rákötni, nehogy valamit túlterheljek rajta.
-
CPT.Pirk
Jómunkásember
válasz
#68216320
#50250
üzenetére
Mekkora venti az?
Egy átlagos 12-es venti biztosan nem eszik 0.5A-t. Nekem van egy 14-es itt a szekrényben, az is elvan mindössze 300mA-rel. 8cm-es ventik meg 120mA körül.Nekem a teljes számítógépház hűtésemet egy 12cm-es venti látja el a tápegység alján, amit 3.3V-ról járatok és simán elég! Egy router fogyasztása még akkor sincs pariban a számítógépével, ha történetesen rendes Cisco routerről van szó, nem bolti pici ISR-ről.
Szóval ha 5V-ról stabilan indul az a venti, akkor egy 7805 simán megteszi erre a célra, max tegyél rá egy kis hűtést mert valamennyire ő is fog melegedni.
-
#68216320
törölt tag
Egy router bordáját kellene hűtenem ventivel. Egy 12V-os venti menne rá olyan 7-8V körüli tápfesszel. A router 19V-ot kap az adaptertől. Milyen megoldással tudnék ebből 7-8V-ot csinálni olyan 0.5-0.7A-el?
Fesz.stab IC-vel 5V vagy 9V érhető el könnyen. Az utóbbi már hangos volna, az 5V pedig lehet kevés. -
-
-
DarkByte
addikt
Sziasztok!
Csak hobbi szinten ütyködöm néha valamit mikroelektronikában. Lassan lenne egy-két dolog amit majd be szeretnék dobozolni. Rendeltem eBay-ről pár ilyen dobozt próbálkozásnak. [link]
A kérdésem az lenne hogy volna pár tanácsotok mivel lehet ezekkel igényesen dolgozni? Mivel érdemes kivágni, fúrni, csavarnak lyukat süllyeszteni, kábelek helyét megoldani, stb.
Kerestem neten, de nem igazán sikerül értelmes tutorial-t találni.Köszi!
-
And
veterán
válasz
Batman2
#50237
üzenetére
Nem kell komplementer meghajtás: a kollektorköri ellenállás bázisáram hiányában elhúzza a táp felé (NPN-tranzisztor esetén) a vezérelt FET gate-jét. De egyébként nem lenne egyszerűbb ezt a fázisfordítást magánál az 555-nél elintézni, vagy ha a tápfeszültség azt lehetővé teszi, ellenkező csatornás mosfet-et használni az 555 után?
Mod. #50236: Az gáz, de még mindig ott a lehetőség, hogy a sorkapcson / nyákon lévő jelzések esetleg elárulnak valamit a bekötésről, már ha vannak ott egyáltalán bármilyen feliratok. De végül is kábelezni kell, vagy elegendő csak a táp megoldása? Utóbbiról ez az oldal árul el többet: [link], tehát eredetileg 17V-os DC-tápegység jár hozzá, a maximális áramfelvétele pedig legfeljebb 650 mA lehet. -
CPT.Pirk
Jómunkásember
Hmm, korábban szóba került szkópok analóg bemenete. No Dave az EEVblogban kielemezte a Rigol DS1054Z analóg bemenetét, hogy miért tudják olyan olcsón adni a 4 csatornás szkópot, meg úgy általában hogyan működik, le is rajzolt mindent amit csak ki tudott silabizálni.
[link] Tanulságos.
-
Batman2
őstag
100-200Hz-es pwm jel esetén szükséges e a FETet komplementer tranzisztor párral meghajtani, vagy elég ha egyik pólust kapcsoljuk tranzisztorral, másikról pedig egy fel vagy lehúzóellenállás megy a vezérlőlábra?
Azért kérdezem, mert muszály az 555-ös kimenetét invertálnom, de ha elég,akkor csak egy tranyót használnék.
Üdv. -
And
veterán
válasz
JoolsNOS
#50234
üzenetére
Nem lehet túlzottan bonyolult bekötni: az ilyen video-intercom rendszerek külső (kamerás) egysége általában egy 4-eres - lehetőleg árnyékolt - kábellel van összekötve a központi egységgel, ennek a leírása is 4 vezetéket említ. Lehetséges, hogy a külső ajtónyitás vezetékezése ebben nincs benne, az csak opcionális lehetőség, ha egyáltalán. Konkrét bekötési rajz a weboldalon nem látható / tölthető le, de azért valamilyen formában csak a vevő rendelkezésére áll. Szóval kikábelezni valószínűleg sokkal nehezebb feladat lehet egy ilyet, mint bekötni.
-
JoolsNOS
veterán
Sziasztok! Van egy ilyen video-kaputelefonom. Mennyire bonyolult ezt bekötni? Tud valaki itt segíteni, vagy inkább hívjak szakembert? Köszi
-
Kernel
nagyúr
válasz
SAJ-NOS
#50231
üzenetére
Lehet, hogy az a feszültség valamilyen bekötési hiba miatt el sem jutott a LED-hez, vagy csak fordítva. Műszerrel le kellett volna követni.
Power bank kimenete zárlat ellen védett, a step up konverter normális esetben nem engedi tönkrevágni magát, de plusz védelemként be lehet iktatni a vezetékbe 1A-os olvadóbiztosítékot is:
-
SAJ-NOS
csendes tag
válasz
Kernel
#50169
üzenetére
A 200mA nem túláram egy Power Banknak, de ha írtam, hogy "Vagy" talán írtam, akkor esetlegesen bekövetkező zárlat/túlterhelésre gondoltam.
A kérdés ezen 2 esetre szólt kezdetben is:
Mit tehetek egy sima LED világításnál, ami esetleg villog (kerékpár), hogy a védelemmel jól felszerelt PB-ről tudjam korrekten alkalmazni.
Pl 5V-ról a 3W-os LED terhelés kivezérelve kb. 3x0,3A=0,9A, tehát ez alatta marad az 1A-nek is. Ennyi kiadhat 350-390 lumen fényt, ami kb 28W-os halogénnel egyenértékű.
De ezt csak vaksötétben tenném, világított esti környezetben eleve 0,1-0,2A terhelést állítanék be, ami villogna is, utóbbinál kb. 1/5-öd időtartamban terhelne.
Amit mértem Digit kéziműszerrel 5V egyen-fesz van a szélső pontokon, de áram korlátozott LED nem kapott annyi áramot (kb. 100mikro Amper) hogy halványan világítson.
Nem ismerve a PB elektronika szokásait értőhöz hozzád fordultam, de ennyire
nem részleteztem ki eddig!
Kérek eligazítást! -
PitLee
őstag
válasz
Kernel
#50222
üzenetére
Köszönöm a válaszokat.
Energomat volt annak idején az első aztán egy W felültöltős, minden mechanikai dolgot eltudtam hárítani az évek alatt ők amúgy a mosási zajon kívül csendes darabok voltak, ez az új meg kb egy sugárhajtóműves repcsi amikor felpörög centrizni , de akkor ez ilyen. -
válasz
schawo
#50225
üzenetére
Igen de közben csináltam egy próba áramkört.
A power led és az AMC7135 is nagyon melegszik hűtés nélkül, 40fok körülire számítottam, de mér kézzel megfoghatatlan forróságú... Így ez kiesik a projektből lesz helyette LED WS2812B 5050 ez ha jól láttam nem melegszik nagyon
-
Kernel
nagyúr
válasz
surgyi
#50223
üzenetére
Analóg képet és hangot egyaránt ki szokott adni, konkrétan én egyszerre két TV-t is kötöttem már egy DVB-T boxra. Azért is csinálják ilyenre, mert elképzelhető olyan szituáció, hogy a digitális kimenet rosszul van beállítva, így nem lehet hozzáférni a box beállításaihoz egyáltalán.

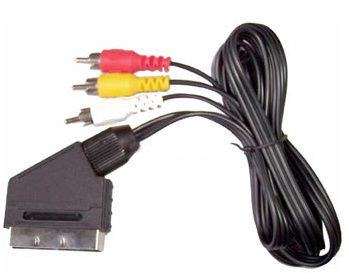

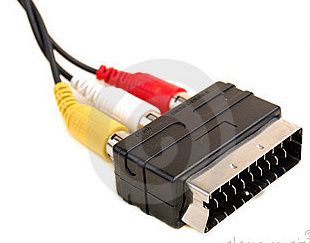

Ilyenkor csak rá kell dugni SCART-on és visszaállítani, resetelni, vagy amit kell.
TV-nél pedig a PC / DVI-bemenethez társul egy audio jack vagy RCA bemenet, amire a hangkártya kimenetét lehet kötni, tehát ez szükségszerűen adott.
-
surgyi
senior tag
válasz
Kernel
#50221
üzenetére
Köszön segítséged! Akkor ha jól értelmezem: DVB-T vevő HDMI csatlakozóból képet kinyerem TV DVI csatlakozón. DVB-T vevő SCART-ba egyidejűleg bedugva az említett csatlakozót, a FEHÉR és PIROS RCA csatlakozót a TV hang bemenetélre kötöm? Egyszerre képes a DVB-T vevő mind a 2 csatlakozón jelet kiadni, tehát lesz hang a SCART-on is, annak ellenére hogy már a HDMI-n is adja képpel együtt?
-
Kernel
nagyúr
válasz
PitLee
#50218
üzenetére
Ez nem egészen így működik, ha frekvenciaváltó lenne, akkor is irreális elképzelés. Ha csak azt nézzük, hogy egy PWM-frekvencia számos egyéb alkatrésszel összhangban van megválasztva, vagy ahhoz vannak méretezve más alkatrészek, kapacitások, induktivitások, motorparaméterek stb. Ez nem barkácstuning-kategória.
De itt nem is erről van szó, többit leírtam a másik hozzászólásomban.
B&D fúrógépemnek is hasonló szénkefezaja van, és ez független a fázishasítós szabályzástól is. Ha felpörgetem teljesen, majd kikapcsolom, olyankor már nem kap semmi áramot. De ahogy lassul, közben jól hallható ugyanaz a jellegzetes szénkefezaj.
Ez a mosógépnél is megfigyelhető, hogy lassuláskor is "sípol", holott áramot csak gyorsuláskor kell betáplálni. Tisztán mechanikus zaj, itt is jól hallható:
-
surgyi
senior tag
Sziasztok! Nem tudom jó helyen járok-e. Olyat szeretnék csinálni, hogy Mindig TV vevőt szeretnék rákötni egy régebbi LCD TV-re, amin csak DVI csatlakozó van HDMI sajnos nincs. SCART-SCART összekötésnél elég gyenge, s talán kissé szellemképes is a kép, de van hang. HDMI-DVI esetén ugyebár nincs hang, de nagyon jó a kép. Hogyan tudnék ilyenkor hangot csiholni a TV-re?
Előre is megköszönöm segítségeteket!
Szép estét, Péter -
Kernel
nagyúr
válasz
Lompos48
#50216
üzenetére
Nem fektetnek bele annyit, hogy frekvenciaváltó, ahhoz a 230V-ot egyenirányítani kellene, pufferelni, három fázist előállítani, aszinkron motort használni.
Ezzel szemben a vezérlőpanelokon csak egy triac szokott lenni, a motor pedig szénkefés. Csak baromi nagy fordulatú, mint egy porszívómotor. Egyrészt a magas fordulat, valamint a szénkefék zaja adja a hangot.
Itt látszik / hallatszik a motor önmagában:
https://www.youtube.com/watch?v=WlNdz1RG7K8
https://youtu.be/Hgf0apXNwSA?t=254

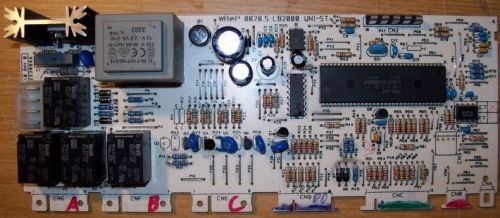

https://youtu.be/u9XelvynJlw?t=110Nem saját kép, de ilyen Indesit panel van nekem is a lomtárban:
A hűtőbordán van a triac, a segédtáphoz van egy puffer, a kis trafó, amit a 8 lábú PWM IC működtet.
Ennél vasmagos trafó adja a segédtápot:
-
PitLee
őstag
válasz
Lompos48
#50216
üzenetére
Köszönöm a válaszokat, nem mint meghibásodásra gondoltam a hangjelenséggel kapcsolatban, hanem hogy van e lehetőség valami módosításra, hogy ez a hang halkabb legyen vagy megszűnjön.
Kiegészíteni valamit az elektronikán vagy cserélni valamelyik komponenst.
Közben találtam ezt az 5. ábra felett van a leírás
"A PWM jel vivőfrekvenciája hangfrekvenciás sávba esik (rendszerint néhány kHz) ezért a motor a szokásosnál nagyobb zajt kelt (sípol)" -
mezis
félisten
válasz
PitLee
#50213
üzenetére
Rokonom panaszkodott mosógépére, hogy szokatlan hangot hall belőle. A dob nagy ékszíjkereke ért hozzá nagyon enyhén egy védőföldelési kábelhez.
Bizonyára garanciális, talán szervizt kellene hívni, bár mostanában már nem szokás pecsétekkel egyéb trükkökkel védekezni az "illetéktelenek" ellen. -
PitLee
őstag
Az édesanyámék vetek egy új mosógépet, de érdekesen sípol a "motorja", ez mitől lehet van rá valami gyógymód utólagosan ? találtam egy videót bár nem a legjobb hangminőség, de talán hallani a lényeget.
-
#50212
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Sikerült megoldanom a Disco fény motorjának PWM szabályzását. Kicsit egyedi a megoldás, de működik. Betettem egy DC-DC step up konvertert. (Lehet hogy step down jobb lett volna de ez volt itthon
) és egy ellenállással a kimenetén rákötöttem egy 5-12V led szalag vezérlőre. És lám működik. IR távirányítóval lehet szabályozni a motor sebességét. -
Modellezni szeretnék egy áramkört. Power Led + driver(7135) + mosfet ami ráadja a tápot ha kap logikai 5V-ot.
Van ilyen fellelhető program? -
#50208
tupacamaru
veterán
tupacamaru
veterán

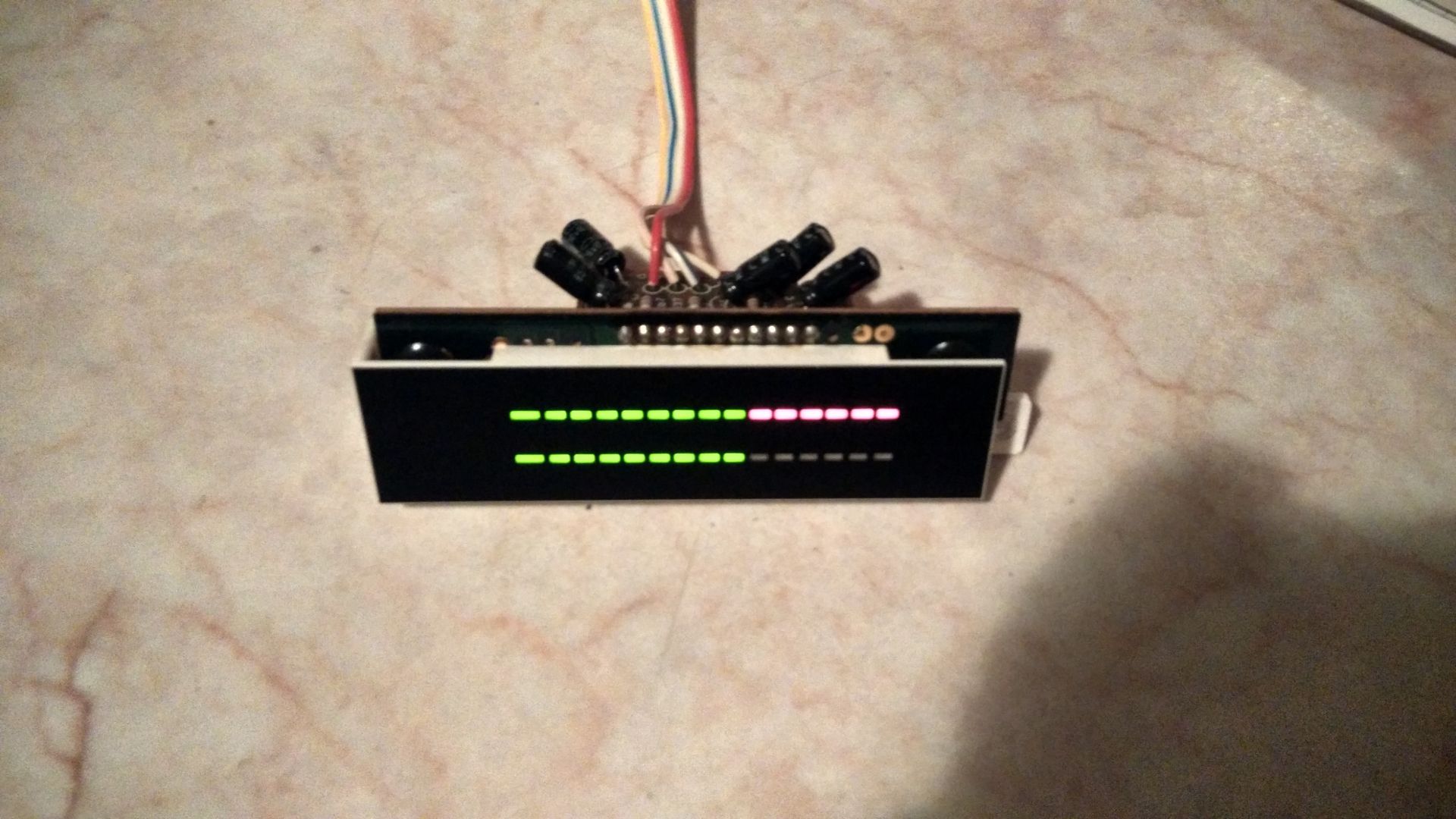

Előzmény. Már elég régen volt , de most jutottam el addig hogy tovább csináljam. Megépítettem egy tápot neki, 12V-ról 9V-ra egy 7809-es feszszabályzóval. Nem néztem át rendesen próba előtt és nem vettem eszre hogy fordítva dugtam rá a 12V-ot.
A 7809 elcsattant egyből. Gondolom eme hiba folyamányaként, most a megbolondult a LED-sor is. Ime a hiba:
Csak az első két LED-nek kellene vílágítania akkor ha a tápot ráadom. Lehet ezzel valamit kezdenem, vagy végleg elrontottam.
-
Kernel
nagyúr
válasz
Zhewarr
#50202
üzenetére

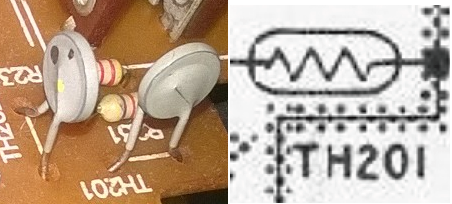

Termisztor, vagyis hőfokfüggő ellenállás, de így azt sem lehet tudni, hogy NTC vagy PTC. Áramkört lekövetve lehet esetleg kitalálni valamit, vagy a színkód alapján nyomozni utána.
Szerk: illetve most kapcsolok, hogy nincs is leégve, látszólag semmi baja, így csak mérni kell, ellenállást.
(#50203) rostiron
Kisebb kondik is okozhatnak ilyet, mérni kell, kapacitást is, feszültségeket is, de ez így fórumon keresztül nem fog menni.

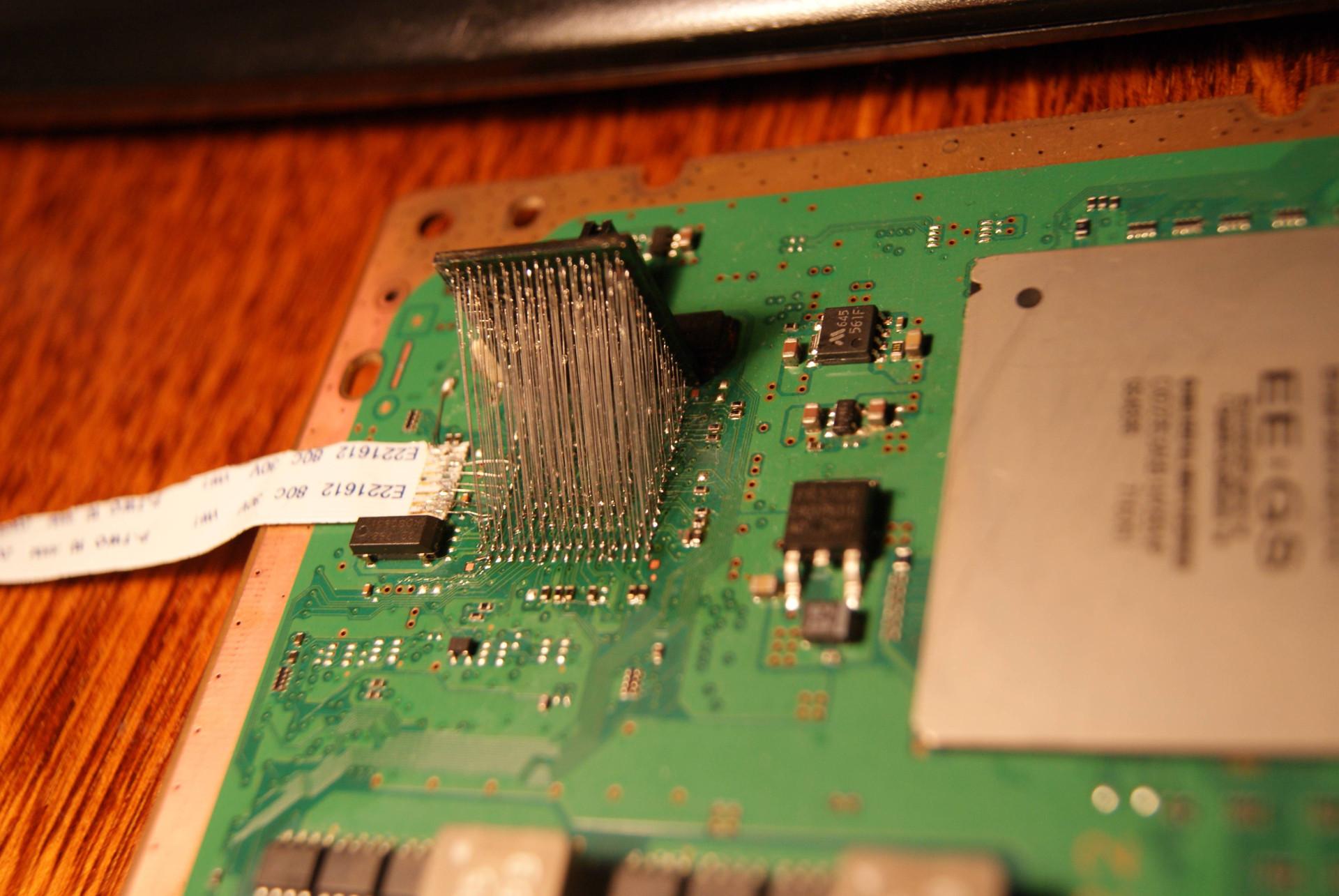

Direkt figyeltem hogy ugyan akkora méretű csatlakozó legyen, erre a belseje mégsem akkora... Honnan tudhattam volna, ésszerűséget feltételeztem...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
azért ez már nem kis meló lehetett
Új hozzászólás Aktív témák
ekkold- HiFi műszaki szemmel - sztereó hangrendszerek
- Milyen SSD-t vegyek?
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Path of Exile (ARPG)
- exHWSW - Értünk mindenhez IS
- OLED monitor topik
- Synology NAS
- Mibe tegyem a megtakarításaimat?
- Elkészült és telepíthető az Android 16
- PlayStation 5
- További aktív témák...
- ÁRGARANCIA!Épített KomPhone i5 13400F 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- AKCIÓ! Apple Mac Studio M1 MAX 2022 32GB 512GB számítógép garanciával, hibátlan működéssel
- BESZÁMÍTÁS! ASRock A520M R3 3100 16GB DDR4 512GB SSD RX 6500XT 4GB BitFenix Neos Thermaltake 500W
- BESZÁMÍTÁS! Gigabyte H370 i5 9500 32GB DDR4 512GB SSD RTX 2060 Super 8GB ZALMAN S2 TG be quiet! 650W
- Telefon felvásárlás!! Apple Watch Series 9/Apple Watch Ultra/Apple Watch Ultra 2
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
