Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#48300
mezis
félisten
orbitalion
#48297
mezis
félisten
válasz
orbitalion
#48297
üzenetére
" Pedig volt neki folyasztója is, meg ónja is, csak sütnivalója nem."
Ne mond má' hogy nem vót sütnivalőja. Ott volt neki az IC !
-
#48299
PHM
addikt
FireKeeper
#48298
PHM
addikt
válasz
FireKeeper
#48298
üzenetére
Azért azt őszintén remélem, hogy ezek jó része csupán
a "balhé" kedvéért követő. -
#48298
FireKeeper
nagyúr
orbitalion
#48297
FireKeeper
nagyúr
válasz
orbitalion
#48297
üzenetére
huh majdnem elsiklottam efelett a gyöngyszem felett. egyik énem mondjuk jót röhögött rajta, másik énem viszont kissé megrémült, hogy egy ilyen szakbarbárnak több mint 1000 követője van.
-
orbitalion
tag
válasz
Hujikolp
#48265
üzenetére
Ez tényleg egy gyönysszem! Nem ismeri mire való a "cin"? Meg ez a páka is elég vacaknak néz ki, tényleg egy kihegyezett csavarból van a hegye?. Nem mellesleg egy levegős forrasztóállomás nem egy akkora összeg, hogy ne lehessen beszerezni(Ha PC-re és kamerára futja, akkor ne már-ne!!!). Azzal fél perc alatt lejön úgy, hogy nem veszélyezteti a panel épségét. Pákával és sok cinnel is le lehet szedni, de fennáll a veszély, hogy ha egy láb alatt nem olvad meg, akkor lejön a pad is.
Ezután nekiesik disznőpörzsölővel. Végül is lejött!
Szerencséje van, hogy a többi kicsi alkatrész nem hullott le, mert akkor lett volna fejfájás, hogy mi hol volt!
Aztán jön ezzel a lencsével! Mi lenne, ha normális fejre való nagyítóval dolgoznánk? Olcsó, nélkülözhetetlen SMD-hez, még akkor is ha jó a szemünk (nekem már rövidül a kezem )!
Aztán jött ez az ón nélküli taknyolás. Egy SMD IC-t sok ónnal fel kell futtatni, majd folyasztó anyaggal le kell róla szendi a felesleget. Az ilyen taknyolásnak csak forrasztási hiba lesz a vége idővel. Pedig volt neki folyasztója is, meg ónja is, csak sütnivalója nem.
Mindig csodálkoztam, hogy az ilyen emberek próbálják tanítani a net népét, van önbizalmuk!
A végén jót mulattam!
Szeretném jelezni, hogy nem csak a kritizálás hajt, inkább az, hogy ugyanezekkel az eszközökkel simán meg lehetett volna csinálni, de ha ezzel akar valaki foglalkozni, pár ezresért vehet normális eszközöket, akár használtan is. Jó forrasztást mindenkinek!
-
Lompos48
nagyúr
válasz
darvinya
#48291
üzenetére
"...Elektronikát nem teszteltem, mert 1000mAh Li akku nagyon meghajlott az egyik sarka, és ebből gondolom kuka is."
Nem biztos, hogy kuka, mérj rajta egy feszültséget. Ha a meghajlás miatt zárlatos lett volna, akkor fel is főtt volna.
Vagy: gépészkedj bele egy telefonakkut, legtöbbjük ugyanott van valahol kapacitásban. -
darvinya
titán
Sziasztok

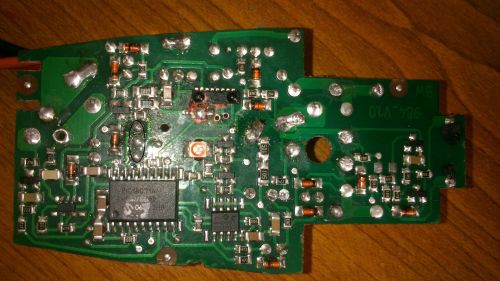

Mit lehet kezedeni egy napelemes iPhone töltő szerűséggel?
Sérült volt így kiszedtem ami ép(nek látszott) volt.
Napelemen tudok feszültséget mérni.
Elektronikát nem teszteltem, mert 1000mAh Li akku nagyon meghajlott az egyik sarka, és ebből gondolom kuka is. -
Raider 01
aktív tag
Sziasztok!
Lenne egy olyan kérdésem,vagy kérésem,hogy adott egy turbo sunny profitech 3000 nyerőautomata.
Kint vásároltam ilyen garázs poénnak.Resettelni kellene valahogy.Egy soros port van a pénztálcánál.
Valaki tud esetleg segíteni,vagy irányítani olyan emberhez vagy topikhoz ami ezt orvosolná?
Előre is köszönöm! -
Kernel
nagyúr
válasz
xrvman
#48279
üzenetére
Könnyen ki lehet mérni, a D lábat (Drain) alkalmas injekciós tűvel vagy szippantóval elválasztani a paneltől, a belső FET zárlata kimutatható. Vagy paneltől függ, hol szakítható meg az áramkör, hogy a mérést ne befolyásolja más alkatrész.
Állítólag 16 V-os tápegység (ld. kommentek):
https://www.youtube.com/watch?v=ATTPLupYD6Y
eBay-ről csak párszáz forint, de nem tudom, megbízható-e.
-
xrvman
őstag
-
mezis
félisten
válasz
xrvman
#48279
üzenetére
Üdv.!
Ha "nagyfrekvenciás" trafója van, én inkább egy külső, hagyományos 50 Hz-es trafós tápot javaslok.
A szekunder oldali elkókról leolvasható feszültség értékből annyit megtudhatsz, minél nem lehetett nagyobb a tápfeszültség. (Ez lehet akár kétszerese is az igényelt tápfeszültségnek !)
-
xrvman
őstag
Sziasztok!

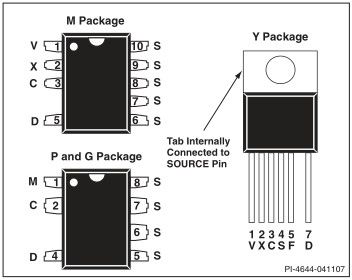

A logitech z506 tápja kinyiffant. Amit méréssel kimértünk, pl a biztositékot, diodakat amelyik rossz volt kicseréltük. Bekapcsoláskor ugyanúgy durrant. (Elővigyázatosságból az elektronikát nem dugtuk rá.)
A táp IC lehet a rossz? (TOP258MN) Itthon 3700Ft azért nem mindegy, mert ha megvesszük és akkor is elszáll bene valami?
Mit javasoltok?
Nem tudja valaki, mennyi a táp kimenő feszültsége 12V vagy több?Maga az elektronika és a hangszórók működnek, mert labor tápegységgel fokozatosan növelve 9V-nál életre kelt, és 12V ot ráadva is szólt.
-
Gyick
őstag
válasz
darvinya
#48274
üzenetére
Nem volt bent tuti kiengedtem az alján...Eddig kb 4x takaritottam ki igy és mindig ez volt,idővel jó lett.Csak érdekelne hogy mitől van ez ill mit lehetne tenni hogy felgyorsitsam a folyamatot.Talán a levegőcsapdából a levegő ami megy a mágneskapcsolóhoz viselkedik így megdöntés után
fogalmam sincs csak tippelek...Gondoltam hátha van itt mosogépszerelő -
Gyick
őstag
off kérdés:
Az miért van hogy ha a mosógépnek szédszedem a szivattyúját és összerakom akkor utánna nem vált programot.Nem szabadna felforditani az oldalára?Elég pici az idegentárgyszűrője azon keresztül nem tudom kiszedni ha véletlenül belekerül vmi.
elöltöltős gorenje mosogép -
emre
veterán
Üdv Uraim!
Egy Codegen SP-610-es 2.1-es rendszernél mi lehet a bibi ha a bal oldali kimenet nem szól akárhogy cserélgetem a kábeleket? Púpos kondit, égést nem láttam a nyákon.
Mondjuk volt olyan hogy amikor sokat ment akkor néha egy idő után megjött a másik oldalnak is a hangja.Ez nem a szóban forgó, de ilyen:
-
Hujikolp
őstag
Napi gyöngyszem
12:25 -nél visítottam! SMD ram forrasztás -
Kernel
nagyúr
Nem biztos, hogy cserélni kell, a képen látszik egy repedés a forrasztásnál, jó esetben elég azt visszaforrasztani:
Felnagyítottam a képet, de az eredetin is szépen látszik:
Egy ilyen kis forrasztást valamelyik mobilszervizben is elvállalhatják például, illetve ilyenkor már szokás mindet átforrasztani, a mellette lévőnél is látszik valami.
-
ett
aktív tag
Sziasztok!
Egy kis segítségre van szükségem. Van egy Samu D3 3TB külső HDD, aminek a micro usb csatlakozója hibás. Ha bizonyos szögben tartom a kábelét, akkor működik. Ez így nem a legegészségesebb állapot. Nehezen, de sikerült találnom micro usb aljzatot 720ft-ért.
Szükségem lenne valakire, aki kicseréli nekem ezt a csatlakozót. Nekem nincs ehhez való forrasztóm, ami van azzal csak szétégetném az egész nyákot. Van itt valaki, aki megcsinálná ezt nekem?Csináltam gyorsan mobillal képet róla, nem a legjobb, de a lényeg látszik.
Van maga az aljzat és körülötte egy védőlemez féle.
Örülnék ha meg lehetne oldani ezt a problémát, mert amúgy a hdd-nek semmi baja.
-
#48253
szabifotos
senior tag
szabifotos
senior tag
-
#48251
Kernel
nagyúr
szabifotos
#48248
Kernel
nagyúr
válasz
szabifotos
#48248
üzenetére
Harmadik ér ezeknél az energiatakarékos funkció szokott lenni, a tápegység készenléti melegedésének kivédésére.
Amikor a laptop nem kér áramot, a vezérlőszálon átkapcsolja a tápegységet burst-módba (szakaszos PWM-csomagok), amit halkan esetleg lehet is hallani, a táp kattogó hangjából.
A burst-mód épp csak arra elég, hogy a készenléthez szükséges feszültség előálljon, az üzemi terhelést nem bírja el. Viszont a villanyórát sem bírja megmozdítani, még hosszabb távon sem okoz költséget.
Ezt a megoldást TV-tápoknál is alkalmazzák, ahol nincs külön standby-trafós tápkör, hanem a főtápot használják a készenlét biztosítására is. De csak a fejlettebb tápvezérlő IC-k tudnak ilyen üzemmódot.
A laptopban a feszültség további konvertálásra és stabilizálásra kerül, ezért a bemenő táp kisebb eltérése elvileg nem sokat számít vagy semmit. Amellett, hogy terhelve érdemes mérni, noha már az is stabilizált, de a vezeték ellenállása is számíthat.
-
#48250
fero02
nagyúr
szabifotos
#48249
fero02
nagyúr
válasz
szabifotos
#48249
üzenetére
Gondolom terhelés nélkül mérted ezt az értéket...azért magasabb.
-
#48249
szabifotos
senior tag
szabifotos
#48248
szabifotos
senior tag
válasz
szabifotos
#48248
üzenetére
Lejárt a szerk. idő....
Pontosan 19.5V mérhető a csatlakozón. Akkor az az 1V már nem jelent gondot ezek szerint? Ha az nx6325 működik akkor a 625 is fog?
Ilyenkor mindig eléggé fosok, ezért inkább kérdezek... azért mégiscsak egy laptop. -
#48248
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Van egy HP NX6325 laptopom amit univerzális töltővel használok régóta. (15-20V 5A) Ha rámérek multival akkor 20V körüli értéket kapok. Ahogy nézegettem a gyári töltője 18.5V. Hogyan működhet 20V-ról? Magától beállítja az elektronika? Van egy harmadik belső ere is, amin kisebb a fesz. Ez játszhat szerepet a feszültség beállításában?
A másik ebből következő kérdés: Egy HP 625 géphez használható-e ez a töltő. Ennek is 18.5V-os a gyári töltője. Ha tennék rá egy ilyen DC csatit akkor ez a gép működne vele? Nem akarom megölni szegényt, a nagyobb feszültségről való táplálással.
-
#48247
csabyka666
veterán
Bull Boss
#48245
-
#48244
csabyka666
veterán
darvinya
#48238
-
And
veterán
Szerintem nem jól értelmezed. Nincs külön 'kerámia' meg 'kvarc' oszcillátortípus, van normál (XT) meg nagy sebességű (HS) kvarcoszcillátor, ráadásul a 4 MHz határeset, mivel az előbbiek közül mindkét konfigurációval mennie kell, mindegy hogy kristály vagy kerámia (mod: kvarcnál a középső lábat kihagyod, az valószínűleg a Vss / GND-potenciálra volt kötve). Ráadásul a típusjelben a -04 a maximális órajelre vonatkozik MHz-ben, tehát annál a HS-oszcillátor eleve nem játszik, XT-vel is megy 4 MHz-ig.
A gyártó nem számít, esetleg a rezonancia mászhat el minimális mértékben (ez az egyik oldali terhelőkapacitás módosításával vagy trimmer-kondenzátorra cserélésével orvosolható, ha számít, de az adott alkalmazásban, egy fúrógépnél ez teljesen valószínűtlen). -
sampe
aktív tag
válasz
Lompos48
#48240
üzenetére
Köszönöm!
Ha jól értelmezem nem lehet helyettesíteni, mivel az ic beprogramozása ezt nem teszi lehetővé?
Ebből következik következő kérdés: Ha nem pont ugyanattól a gyártótól származik a rezonátor, de ugyan úgy 4mhz-s, attól még gond nélkül működhet az áramkör rendeltetésszerűen? -
sampe
aktív tag
Sziasztok!
Az alábbi kérdésben szeretném a segítségeteket kérni:
Helyettesíthető-e 3 lábú 4mhz-s kerámia rezonátor 2 lábú 4 mhz-s kristály rezonátorral?
Egy fúrógép fordulatszám szabályzóját szeretném javítani, az egész panel epoxy gyantával volt beöntve amit kibányásztam, sajnos a bányászat közben a fent említett alkatrész bánta a kárát. PIC16C716 04I/SO ic mellé van bekötve ha ez nektek mond valamit.Köszönöm!
-
#48238
darvinya
titán
csabyka666
#48236
darvinya
titán
válasz
csabyka666
#48236
üzenetére
Ha leírása igaz, ami az újságban van, akkor nem rossz gép.
Amire neked kell bőven elég, de garanciát olvasd el mire vonatkozik.
Ha használatra utaló fúró/űtő mélységre is kitérnek, akkor azt neked kell tudni bevállalod és belefér ahova használod.
Vagy használati utasításban van róla írás.Önmagában 1500W elég sok.
-
Goose-T
veterán
Sziasztok!
Keresek olyan budapesti szakembert, aki elvállalná az Onkyo TX-8211 típusú erősítőm újrakondizását. Az a problémám vele, hogy nagyon eltérően szól a két oldala: az egyiket mintha V alakban ekvalizálták volna, a másik pedig pont az ellenkezője. Nagyon régóta megvan már, ráférne biztos egy frissítés az elkókra. Itt van némi leírás németül egy ilyen erősítő újrakondizásáról, ha segít valamit.
Konkrét ajánlatok jöhetnek privátban, tanácsok pedig a topikba!
-
#48236
csabyka666
veterán
Üdv mindenkinek!
Nem egészen elektronika, de talán ahhoz (is) kapcsolódik pl villanyszerelés ürügyén - szóval szükségem lenne a véleményetekre.
Ma a Lidl-ben láttam egy ilyen fúró- és vésőgépet.
A márkát nem ismerem, sose hallottam róla, ezért kérdezlek benneteket, van-e valami tapasztalatotok ezzel a géppel? Nem ipari célra kellene 0-24-ben, viszont munkaeszköznek venném - foglalkozok egyszerűbb PC-hálózatok kiépítésével is (vezetékes és vezetéknélküli egyaránt), oda kellene egy ilyen gép falikonzol felfúrására, falat illetve födémet átütni, és hasonló tevékenységekre.
Azért mondom, hogy nem ipari célra, mert gyakorlatilag egy pár lyukról lenne szó munkánként, viszont egy kis kézifúrót nem akarok nyektetni a betonfödémmel, és igazából a téglafallal sem.Hallottam már több embertől, hogy ezek a "noname" lidlis cuccok egész jól bírják. Mondjuk ez az 1500W nem tudom, mire elég, egy valamire való Kress vagy Makita fúrógép van ekkora teljesítményű.
Adnak rá 3 év garit, persze kérdés, hogy mire vonatkozik, gondolom arra nem, hogy széthajtom egy hónap alatt, de hozzátartozik a dologhoz, hogy igényes vagyok a szerszámaimra, nem dobálom, karbantartom, portalanítom őket minden nagyobb munka után.Szerintetek? Érdemes foglalkozni ezzel, vagy inkább vegyek a bolhapiacon egy igazi(!) Makita, Bosch...stb. gépet?
Gondolom a hsz-ből lejön, hogy nem akarok százezreket áldozni egy márkás gépre.
-
hzsolee
őstag
Üdv!

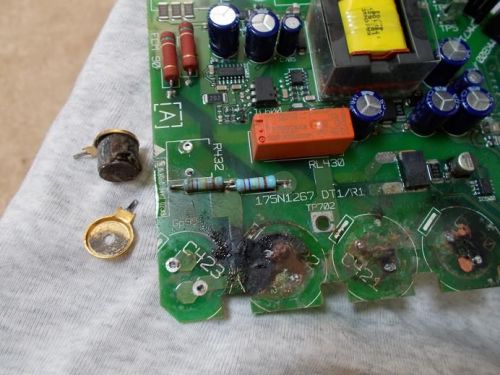

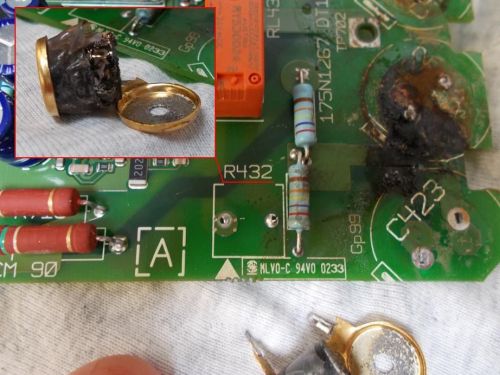

Egy kis segítséget kérnék egy alkatrész beazonosításával kapcsolatban.
Adott egy 3 fázisú motorral egybeépített inverter (1,5 KW Danfoss FCM 315)
A nyákról gyakorlatilag leolvadt egy alkatrész, amit én a panel felirata alapján ellenállásnak gondolnék. Sajnos magán az alkatrészen nem sok minden olvasható mert ráolvadt egy szigetelő műanyag lap. Amennyi el lehet belőle olvasni az ennyi (a fel nem ismerhető karakterek helyére ? tettem): HVR AC1??1 ?0? 89434??
Van még 7 ilyen motor de sajnos nem tudom megnézi ezt az alkatrészt mert annyira össze van forrasztva, hogy ez nem járható út. Tehát akkor ez ellenállás lehet, milyen irányban induljak?További kérdésem, hogy a beöntött alkatrészek kibontása csak véséssel bontható, vagy érdemes esetleg melegíteni? Mert van 4 kondi is ami be van öntve, de halottak...
A segítséget előre is köszönöm.
-
-
Lompos48
nagyúr
Hm!
Az első és harmadik mérés között feltételeznék egy, a második méréssel azonos értékű különbséget. Pluszban vagy mínuszban. Abból kiderülne a tekercselés módja és a végeket lehetne pontosan azonosítani. Arra spekulálok, hogy az első mérés lenne a nagyobb, tehát a szálak úgy vannak sorban, mint a rajzon is szokás. Ha ez igez, akkor nagyon valüszínű az ultralineáris "spekula", de bevallom őszintén: nem tudom annál milyen menetarányokat használnak.
Egy dolog tény: becsületes mezei csöves kimenőtrafóra megvan az alkatrészed, ha a középső szálat felejted. A szélsőkből lesz a primér, ahová pedig a kis AC feszültséget kötötted, az megy a hangszóróra. -
hNp88
aktív tag
Lompos48 mester,
lemértem a múltkoriban emlegetett trafót. imígyen néz ki:
a szekunderre 3.6V-t kapcsoltam, így a
piros--kék-sárga közt 130V-t,
piros--sárga közt 1.6V-t,
sárga--kék-sárga közt 130V-t mértem.ezek tudatában kikövetkeztethető valami ama rejtélyes középső megcsapolásról?
-
darvinya
titán
válasz
Lompos48
#48215
üzenetére
Gondolom rászórva és ezt égetve?
Vagy ez is oldat?Más
Minap felraktam töltőre csavarbehajtó akkuját.
Töltő 400mA, akku 1.2A
5½ óra után a töltetség jelzője merült jelzést ad, csavarbehajtó működik, de alig van fordulat.
Gondolom aksi már megadta magát, mert 7+ éves.(#48214) CPT.Pirk
Eddig így csináltam, csak nem annyira szép.
-
szoke12
őstag
Sziasztok! Egy akg hr40-es rádiós mikrofon vevő olyat játszik, hogy ha bekapcsolom a mikrofont, néha bezizeg a hang. De ha kikapcsolom a mikrofont, akkor a jelző ledjei össze-vissza villognak, és a kimenetén nagyon erős torz hangokat ad, folyamatosan recseg. Mi okozhatja ezt?
-
minas
aktív tag
Tanácsot kérnék
Egy 12V-os lassan forgó kis villanymotorra/forgatómotorra lenne szükségem (kisebb, szappantartó méretű max. fél kilós bemutatótárgy folyamatos forgatásához), ami lehetőleg minél csendesebb. És esetleg be lehet üzemelni órairánynak ellenkező forgásra is.
Hol, milyen lehetőségek vannak? -
-
Batman2
őstag
válasz
Kernel
#48199
üzenetére
Teljesen letakarva miből keletkezik bármekkora áramfolyás is (feszültség)?
Az érdekes azu, hogy a tetőre felszerelt 45W-os napelememen is lehet mérni feszültséget, talán minimális áramerőt sötétben, éjszaka is, pedig nem éri semmi fényforrás, az utcai lámpa fénye sem !
Ez mitől van ?
Ilyenkor miből kelektkezik áram ?Üdv.
-
zeix
senior tag
Sziasztok!
Szeretnék egy potmétert kapcsolóval helyettesíteni.
Nekem csak a 2 végállás kellene 0% és 100%.
Meglehet oldani egy ilyen kapcsolóval?Másik kérdésem. Keresek olyan relét, aminek a (behúzó tekercse) 12V-al működik, de a kapcsolt áram 24V 100A. Van ilyen?
Köszi! -
CPT.Pirk
Jómunkásember
No megjavult az erősítőm. Én hülye megfeledkeztem róla, hogy az előfok paneljáról van összekötve a kis és a nagy teljesítményű táp földje, mert így brumm mentes az erősítő. Persze az az erősítő panel volt kiszedve a cuccból, amin keresztül ez meg van oldva (és amikor bent volt, akkor sem dugtam rá az átkötőt), így ezért mértem fals értékeket műszerekkel a kis tápnál, és ugyanez volt az oka az erősítők gerjedésének is...
Az a galád kis összekötő vezeték meg szépen elsikkadt a többi kábel között. Mindent helyreraktam, most minden frankó.
-
-
Lompos48
nagyúr
válasz
Kernel
#48199
üzenetére
Igen, ez egy reverzibilis jelenség. A gond csak azzal van, hogy egy p-n átmenet nagyon változatos geometriákban építhető meg/fel. És itt a különbség egy dióda (vagy akár LED) és egy napelem között. Valószínűleg egy 300A-es egyenirányítódióda négyzetcentiméteres felülete már alkalmasabb lenne erre.
Szerencséje van, hogy a többi kicsi alkatrész nem hullott le, mert akkor lett volna fejfájás, hogy mi hol volt!
fogalmam sincs csak tippelek...Gondoltam hátha van itt mosogépszerelő
