Batman2
őstag
válasz
lmaresz
#49991
üzenetére
Vannak megfelelő előtét ellenállások az egyes színek előtt?
Mert ha pl. egyforma értékű ellenállásokat tettél be az összes szín elé, akkor ne csodálkozz a feszültségesés külöbségen, mert amekkora érték pl. elég egy kék kristálynak az több mint sok a piros kristálynak, ami nagyon nagy áramot fog felvenni éa akkor is sokkal nagyobb feszültségesést fog okozni a tápban, ha nem haladja meg a táp korlátait,mert a táp stabilitása egészen biztosan nem 1-2százalék eltérést, hanem vagy legalább 10-et enged meg!
Tehát az egyik megoldási lehetőség, hogy minden egyes színnek biztosítod az azonos áramfelvételt, azonos feszültség mellett, a másik lehetőséged pedig, hogy a vezérlő egységet külön stabilizált tápról hajtod, vagy pedig külön szüréssel, puffereléssel próbálod meg stabilizálni a vezérlő egység részére a feszültséget, esetleg valami kis feszültségesésű stabilizátor ic használatával pl. 78Lxx sorozatból, vagy más sorozatból.
Üdv. -
Hujikolp
őstag
Egy picit off, de szerintem hasznos lehet itt is.

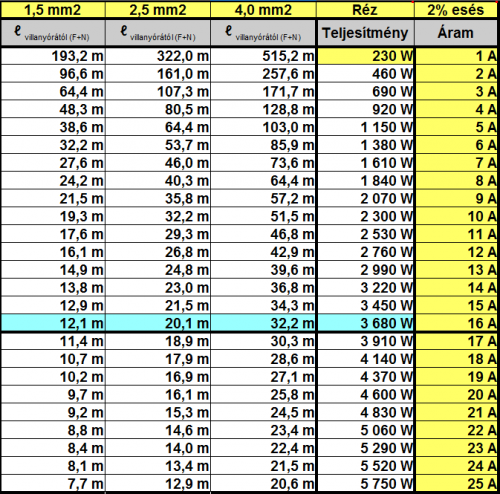

Készítettem egy táblázatot, mely 2%-os (1-20%) feszültségesés mellett adja meg a maximális vezeték hosszát [ m ] a villanyórától a fogyasztóig a terhelés függvényében. Több keresztmetszetre, réz és alu vezetővel. A sárgában lévő adatok módosíthatóak, utána a táblázat újraszámolja az értékeket. Mivel sokszor hallottam, hogy "jóaz, belefér" és hasonlóakat, így leginkább magamnak készítettem, de szívesen megosztom másokkal. A használt képletek mellette fellelhetőek.
Használt képletek: Rkábel=U/I, U=230*0.02 (4.6V kábelen eső feszültség, ami 2%) R=(ro)*L/A, ro=réz 1/56 OHM*mm2/m, és L/2 mivel a fázis és nulla vezetéken is átfolyik és így lesz a villanyórától való távolság.
Hogy tetszik?
[link] -
And
veterán
válasz
ZTE_luky
#49993
üzenetére
Ezt 'csak úgy', minden további nélkül természetesen nem lehet megtenni. Ha a kivezérlés indikálása a cél, akkor annak megfelelő céláramkör (VU-meter) használata javasolt, ha a teljes audió spektrumból csak az alja szükséges, akkor egy aluláteresztő szűrővel indítva. Ilyen kivezérlésmérő például az LM3914 vagy -3915, itt egy rakás rajzot találhatsz hasonlókról: [link].
-
lmaresz
aktív tag
Sziasztok!
Van egy saját készítésű 128-as RGB LED (PL9823-mas LED-ekkel) mátrixom, amelynek a tápjával lehet a probléma. Attól függően, hogy milyen színűek a LED-ek, változik a táp feszültség, 0,2-0,4 V-ot, ami a vezérlés miatt nem előnyös.
A táp elviekben 12A-t (5V) bír, a LED fal felvétele biztosan nem ennyi. Próbáltam 33A-es számítógéptáppal is, azzal is ingadozik a feszültség, illetve 4700 uF-os kondival is kísérletezgettem, de egyik sem oldotta meg a fesz. ingadozást.
Van ötletetek, hogy lehetne csökkenteni az ingadozást?Előre is köszi a segítséget!
-
szoke12
őstag
Helló!
Ismét a segítségetekre lenne szükségem

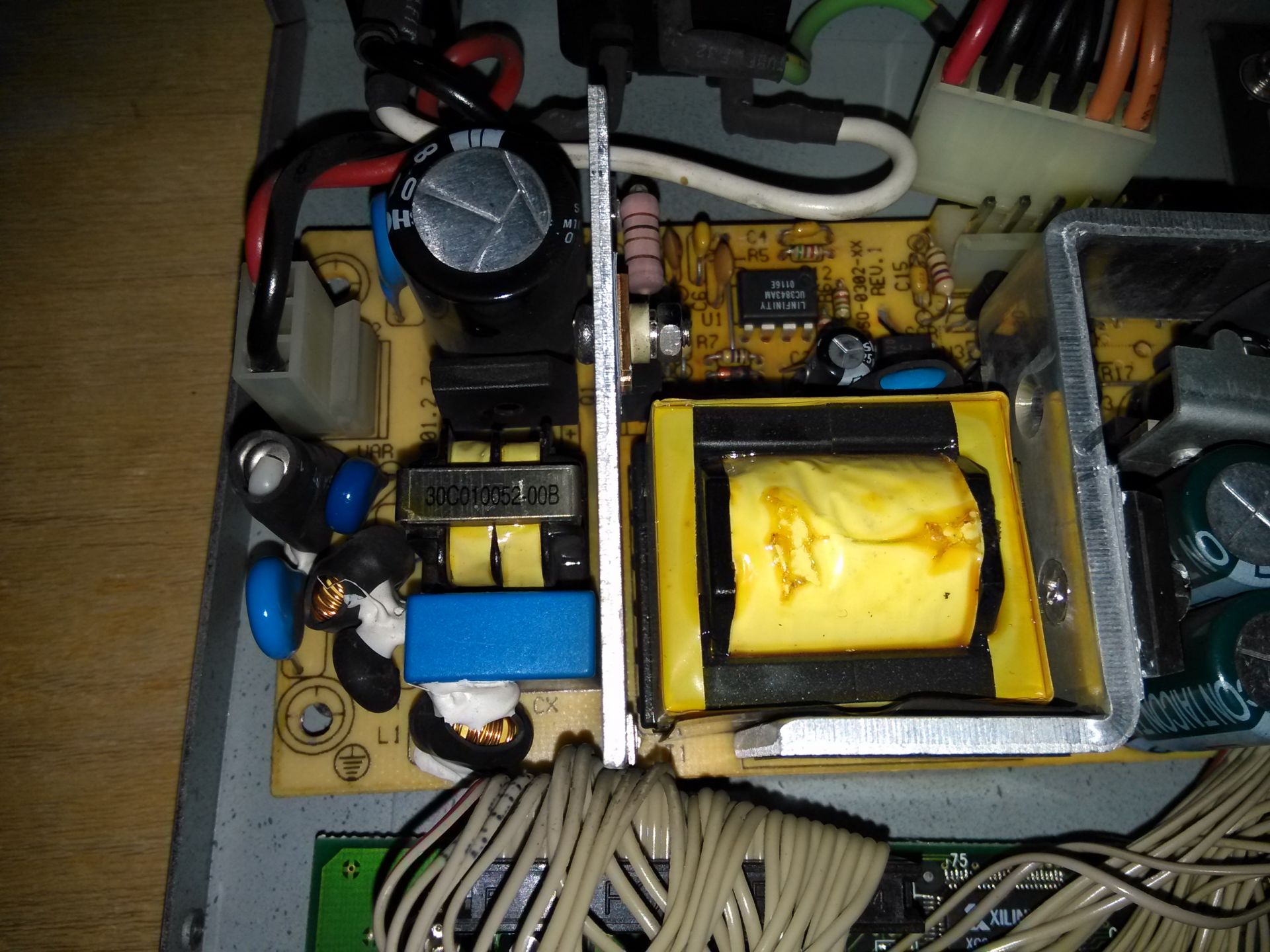

Van nálam egy kti ks-124 tipusú switch. A gond az, hogy egy nemrégi villámcsapás óta be sem hajlandó kapcsolni. Nem villan fel a power ledje sem. Szétszedtemy és abban már biztos vagyok, hogy a táp lesz hibás. Ugyanis a táp 5,12 voltos (?) kimenetein egyáltalán nem mérhető semmi.Mi szállhatott el?
-
Batman2
őstag
válasz
#68216320
#49969
üzenetére
Szevasz
Nekem a hajdani 286-os gépembe egy szervízben a kis 3,6V-os akku helyett betettek egy négy rekeszes AA elemtartót, a táp falára ragasztották és a CMOS áramkör melletti 4 tűs csatlakozóra kötötték, asszem a két szélső tű volt bekötve. Rendben ment vele a CMOS óra és tartotta a setup beállításokat is. Valszeg töltés így nem volt, nem emlékszem, mennyi idő mulva kellett cserélni az elemet, akkor, amikor már jól lemerültek.
Próbáld ki ezt, csak ügyelj a polaritásra, mérd ki, melyik sarok a föld pont!
Üdv. -
Kernel
nagyúr
válasz
#68216320
#49984
üzenetére
Ha sokat van áramtalanított állapotban (ami feltételezhető), 3 V-os lítiumelemet hamar leszívhatja, bár létezik belőle nagyobb fajta is.
Meg kellene mérni az áramfelvételt, kikapcsolt állapotban. Leválasztásnak betenni 1N4148 diódát, amin esik pár tized volt, egyúttal ezt is megfigyelni, hogy elég neki, vagyis elveszti-e a beállításokat.
Elem negatív a GND-re, pozitívra a dióda anódja, katód az alaplapra. Így visszafelé nem tud áram folyni, töltés kizárva.
-
And
veterán
válasz
#68216320
#49984
üzenetére
Szerintem kár összegányolni (ha régi, akkor sem tenném), inkább az eredeti típusú, új akkura cserélném. Lehet, hogy a ma az alaplapokon megszokott 3V-os lítiumelem vagy kisebb feszültségű elemekből összeállított telep a maiakhoz képest nagyobb áramfelvétel miatt nem is bírná olyan sokáig.
#49985: A névleges feszültsége Ni-xx akkut sejtet, és a régi alaplapokon valóban előfordultak pici NiCd akkutelepek, a '90-es években még volt olyan lapom. -
#49982
Kernel
nagyúr
szabifotos
#49981
Kernel
nagyúr
válasz
szabifotos
#49981
üzenetére
A LED-szalagok szabályzója PWM, de sima egyenfeszültséget igényel a bemenetén.
A diszkólámpában nincs simítás (pufferkondi), így nem fog menni elvileg.
-
#49981
szabifotos
senior tag
Kernel
#49980
szabifotos
senior tag
válasz
Kernel
#49980
üzenetére
Köszi, akkor menni fog ez így.
Visszatérve a diszkófényes, motorvezérlős kérdésemre.... Próbaképp bekötöttem egy IR led vezérlőt. Tudtommal az is PWM, és működött. Bár csak 12V-os volt itthon ami nem ment a benne levő tápról párhuzamosan csak külön dugasztápról, de lehet kapni 5-24V-os vezérlőt is. Gondolom azzal működni fog...
-
#49980
Kernel
nagyúr
szabifotos
#49979
Kernel
nagyúr
válasz
szabifotos
#49979
üzenetére
Az alaplap USB-csatlakozói is az 5V-ról mennek, csak be van iktatva mindegyiknél egy PTC biztosíték, ami 500 mA felett korlátoz.
De barkácsolt szerkezetnél megfelel az olvadóbiztosíték is, ami megvéd az esetleges zárlatok ellen.
-
#49979
szabifotos
senior tag
szabifotos
senior tag
Ismét egy kérdésem lenne...
PC tápból építenék labortáp szerű univerzális tápot. Különböző convertereket, meg potikat kötnék a kimenetekre. (Step up, down, LM2596, XL6009....)
USB eszközök töltésére is használnám. Kérdésem, hogy a táp 5V-os kimeneteit használhatom közvetlen az USB csatlakozókra kötve (párhuzamosan többet), és úgy töltve a telókat, vagy érdemes ilyesmi elektronikát a 12V-os ágban használni, és ily módon tölteni az eszközöket? -
#49977
darvinya
titán
DonThomasino
#49976
darvinya
titán
válasz
DonThomasino
#49976
üzenetére
Kösz.
-
#49976
DonThomasino
veterán
darvinya
#49975
DonThomasino
veterán
-
#68216320
törölt tag
A régi számítógépeim alaplapján 3.6V-os NiCd akku van. A legtöbb teljesen tönkrement, kifolyt. Szerencsére nem károsította az alaplapot, de nem kockáztatnék a továbbiakban. Szeretném elemre cserélni őket. Ez megoldható valahogy?
Arra gondoltam, hogy esetleg valami diódát bekötve a töltőáramot kiiktatnám. Működőképes lehet esetleg ez? Illetve, ha igen, akkor milyen diódát volna érdemes használnom és hogyan kellene bekötnöm? -
#49968
mezis
félisten
DonThomasino
#49960
mezis
félisten
válasz
DonThomasino
#49960
üzenetére
"Van egy ilyeasmi red relém
honnan tudom mennyi menet kell neki a működéshez?"Erősen függ az áramtól. Kis méretű, nem morzés reléket használok utánfutó világítás visszajelzésére.
A 10 - 40 W-os izzók 1 - 4 A-es áramához 8 - 10 menetet tekertem a reed relé + védőcső köré. Kísérletezéssel be tudtam állítani azt, ha csak az egyik izzó világít, akkor csak egy felvillanást produkál a visszajelző LED.(Műszaki vizsgán oda kell figyelni, kell is terhelésnek lenni a csatlakozón. Nem tudom mi értelme van annak az egyébként elfogadott megoldásnak, ami csak annyit jelez vissza, hogy van feszültség a vonóhorog mellé szerelt csatlakozón.
) -
#49967
PitLee
őstag
DonThomasino
#49966
PitLee
őstag
válasz
DonThomasino
#49966
üzenetére
-
#49966
DonThomasino
veterán
And
#49964
DonThomasino
veterán
-
batagy
őstag
válasz
Kernel
#49845
üzenetére
Köszönöm a mikró segítségeket, tippeket!
A sok segítség ellenére végül aztán mégiscsak bevittem az LG szervizbe a mikrosütőt, mert úgy gondoltam, hogy a lámpa rendelés közel annyiba kerülhet, mint maga a javítás. Dec 21-én vittem be, másnap már hívtak hogy kész. Valóban igaza lett mindenkinek, csupán a lámpa és a biztosítékot cserélték, ennyi volt a baja. 4600 Ft-ból megúsztam a szervizt. A lámpa rendelés önmagában 4000 Ft-ba került volna a szállítással együtt, és a biztosítéknak még külön utána kellett volna járnom.Pluszban annyi, hogy a mikro hurcolásához meg kellett kérnem egy-egy kollégámat és az idejüket raboltam, hogy autóval segítsenek.
Kellemes ünnepeket!
-
#49964
And
veterán
DonThomasino
#49963
And
veterán
válasz
DonThomasino
#49963
üzenetére
"A 150mA t már nevezhetjük csepptöltésnek ?"
Egy 11Ah-s akku esetén már nyugodtan hívhatjuk csepptöltésnek (C/75 nagyságrend).
"Szóval ha fel van töltve akkor is rá rakhatom1-2-3 napra gond néklül?"
Ha áramgenerátoros módban állandóan le akarná adni azt az áramot (magyarul: marad valamekkora különbség a táp és az akkumulátor feszültsége között), akkor nem. Épp ezért nem ajánlatos hagyományos dugasztáppal akkut tölteni: ha az akku feszültsége alacsony, merült, akkor valószínűleg bőven a tápegység terhelhetősége feletti áramot akar kirántani a tápból. Ha pedig már feltöltődött, akkor viszonylag pontos feszültséget kellene tartania az akkun, ciklikus üzemben 14...14,4V körül. Ami pedig ezeket tudja, azt az eszközt már nem dugasztápnak hívják, hanem akkutöltőnek. Létezik dugasztáp formájú is, de az az alacsony árama okán leginkább szinten tartásra / csepptöltésre alkalmas, nem normál (elfogadható időtartamú) töltésre. -
#49962
Lompos48
nagyúr
DonThomasino
#49960
Lompos48
nagyúr
válasz
DonThomasino
#49960
üzenetére
Szokásos a 0.1C árammal 15 óra, azaz 1.1A x 15 h. Ebből következik az 1A x 16h, vagy 150mA x 112h.
Sima 12V os dugasz tápokban szokott lenni biztosíték ?
Tölthetek azzal akksit..Nem mindegyikben. Elévigyázatból be lehet ikttni egyet a töltőáramkörbe.
-
#49961
DonThomasino
veterán
DonThomasino
veterán
Sima 12V os dugasz tápokban szokott lenni biztosíték ?
Tölthetek azzal akksit.. -
#49960
DonThomasino
veterán
DonThomasino
veterán
Adott egy 12V 11 Ah savas motor akku.
Jól számoltam a következő töltési időkkel?
1A - 13,2 h
150mA - 88 hMÁS:
Van egy ilyeasmi red relém
[link]
honnan tudom mennyi menet kell neki a működéshez? -
#49959
szabifotos
senior tag
PHM
#49949
szabifotos
senior tag
Boldog Karácsonyt Mindenkinek!!
Értem, Köszi! Nincs puffer a ledeknél.
Ha már nekiülök jó lenne szabályozni. Diódákkal még nem kerültünk közelebbi kapcsolatba. Valahogy a "Hobby elektronikai" pályám során még nem kellettek. Szóval milyet válasszak? Szerintem eBay-ról fog jönni az is. Tehát akkor PWM szabályzó, soros dióda....Esetleg az jutott eszembe, hogy ha a mostani egyenirányítás mellé betennék még egyet (párhuzamosan a trafóra....) és akkor arra külön kötném a motort meg a szabályzót, a ledek meg maradnának amin most vannak. Ez így hülyeség?
-
#49955
Kernel
nagyúr
csabyka666
#49951
Kernel
nagyúr
válasz
csabyka666
#49951
üzenetére
Szokványos diódát hiába teszel be, hatástalan lesz szerintem.
Először azt akartam írni, hogy az áramkört kell megnézni, vagy legalább a környezetet (ami pont nem látszik a fotón), abból kiderül, hogy lassú vagy gyors diódát igényel.
De utána nem tudtam nem észrevenni a dióda feletti jelzést:
TVS = Transient Voltage Suppression
Ha hálózati oldalon van, akkor a hálózati túlfeszültség, villámlás ellen véd, nélküle is működnie kell a szerkezetnek. Barnulást okozhatja egy kis alulméretezés, határértékre méretezés is. De váltakozófeszültségre kétirányú TVS-dióda kellene, vagy két külön darab.
Ha valamilyen tápkimenetet véd, akkor előfordulhat, hogy csak a dolgát végezte, felszaladt a tápfeszültség. Ebben az esetben tilos kihagyni, de eredetivel pótolni is felesleges, amíg a táphiba oka nincs elhárítva, különben komoly bajok lehetnek, tápegység is elszállhat, táplált áramkörök is károsodhatnak.
-
#49954
csabyka666
veterán
@ mezis: Rendben, holnap kikapom belőle.
@ PitLee: Tudom, mire gondolsz, írtam is egy bejegyzést korábban a kínai vackokról, amik közel sem adják le az ígért áramot. Viszont ez belső tápos.
-
#49953
PitLee
őstag
csabyka666
#49951
PitLee
őstag
válasz
csabyka666
#49951
üzenetére
Külső tápos vagy beépített ? A külsősöknél előfordul, hogy vesznek hozzá valami utángyártott olcsót, ha olyan csekkold le nem e rossz.
-
#49952
mezis
félisten
csabyka666
#49951
mezis
félisten
válasz
csabyka666
#49951
üzenetére
Forraszd ki, hátha több összejön a jelzéséből.
-
#49951
csabyka666
veterán
Üdv mindenkinek!
Szükségem lenne egy kis segítségre. Egy LCD monitorban durván füstbe ment egy dióda.
Olyannyira, hogy a panel másik oldala is fel van púposodva. Azt nem tudom, hogy ez az évek alatti sok hőterhelés miatt lett ilyen, vagy most az elpukkanáskor, de szerintetek jó-e bele olyan dióda, ami a PC tápok Graetz hídjában van? Sajnos máshonnan most nem tudom beszerezni, bontott tápjaim vannak csak itthon. Az értéket nem tudom leolvasni a diódáról, a panelen szerepelnek adatok, azok alapján szerintetek jó lehet bele?
Mi okozhatta ezt a hirtelen halált? 2db kondi is fel van púposodva, bár az a kisebb gondom jelenleg.
Köszi előre is!
-
PHM
addikt
-
#49948
Kernel
nagyúr
szabifotos
#49947
Kernel
nagyúr
válasz
szabifotos
#49947
üzenetére
Ha jelenleg nincs az áramkörben puffer, akkor a PWM-panel rákötése azzal egyenlő, mintha egy pufferkondit kötnél az egyenirányítóra.
Nem látom innen, hogy miből áll a LED-es kör, de ha puffer nélkül kapja az egyenirányított feszültséget, akkor az ilyen:
100 Hz-en vibrál a LED. Fényereje a hullám átlagának felel meg. Ilyen hullámzó feszültséggel a PWM-szabályzó sem tudna normálisan működni, de megoldja magának, mert van rajta kondenzátor, ami elvileg a bemenetre kapcsolódik.
De ahogy rákötöd, a puffer feltolja csúcsra LED-ek tápját is, ami túláramot okozhat. Vibrálás, stroboszkóphatás is megszűnik, ami egy diszkólámpánál nem feltétlen előny.
Vagy be kell tenni egy másik hidat is, ami függetleníti a két részt. De ha fix fordulatot akarsz, legegyszerűbb soros diódákkal lassítani.
-
#49947
szabifotos
senior tag
Kernel
#49944
szabifotos
senior tag
válasz
Kernel
#49944
üzenetére
A potit akkor hanyagolom...
Én úgy képzeltem PWM szabályzóval, hogy az egyenirányító kimenetére ugyan igy párhuzamosan kötném a ledet és a szabályzót. A szabályzó kimenetére pedig csak a motor menne. Így a leden ugyan úgy maradna folyton DC12V, és a motort szabályoznám csak,... nem?
(tehát minden egyéb + alkatrész nélkül párhuzamosan, de a szabályzó csak a motor előtt....) Ez így nem működik? -
Kernel
nagyúr
válasz
PitLee
#49945
üzenetére
Maga az LCD nem sok meghajtóteljesítményt igényel egyébként, azt is fekete állapotban veszi fel elvileg, vagyis amikor elzárja a fény útját.
De a kapcsolódó alkatrészek, illetve T-Con panel együtt már fordítva viselkedik, ha jól emlékszem, fehérnél vesz fel valamivel több áramot.
Mindamellett a leírtak másra utalnak, hasonló jellegű gond lehet, mint amit a Thomson baklövéséről írtam. Mellékes ilyen szempontból, hogy az képcsöves volt, ez nem a kijelzővel függ össze.
Szintén más a te eseted, önmagában a tápegység is okozhat olyan zavart, de a kijelzőnek is van némi zavarsugárzása.
-
PitLee
őstag
válasz
Kernel
#49942
üzenetére
Te jobban értesz hozzá, én csak kóklerkódom. A világosabb pixelekhez több áram kell ha jóltudom és akkor növekszik az áramfelvétel, akkor lehet ez a tápellátás gondja ? Az még érdekes legalábbis számomra hogy kabarét akartam hallgatni és oda tettem az asztalra kisrádiót és amikor elindítottam a pc-t a LCD monitor mondhatni "kilőtte" az adást teljes némaság és csak zsizsergés ment majd egy méterrel kellet arrébb tennem, hogy jó legyen az adás, nem sokkal később vettem egy másik LCD monitort azzal ilyen gond nincs azért írom ezt hogy nem lehet az, hogy a készüléken belül nem jó az árnyékolás, zavar szűrés vagy valami ilyesmi esetleg és azért hallatszik be, ez csak ötletelés tőlem.
-
#49944
Kernel
nagyúr
szabifotos
#49930
Kernel
nagyúr
válasz
szabifotos
#49930
üzenetére
Sorba kötött diódákkal is lehetne csökkenteni a fordulatát. Potméter nem a legjobb, mert nagyobb teljesítményű huzalpotméter kellene, melegedne. Értékét és teljesítményét méréssel (motor áramfelvétele) és ellenálláspróbákkal lehetne megállapítani.
PWM-szabályzót lehet használni, de azzal is kalkulálni kell, hogy az áramkör bemenetén lévő puffer felnyomja az egyenirányított feszültséget csúcsértékre. Ez lehet akár 20V körül is, terheletlenül.
Nem látok a képen egyéb puffert, így viszont a LED-ek is több feszültséget kapnának.
Vagy kellene egy külön Graetz-híd, ami csak a PWM-áramkört táplálja, így elválasztódna egymástól a két áramkör.
-
PitLee
őstag
válasz
gyulank
#49940
üzenetére
Értem, ez csak amolyan hangos megjegyzésnek sikerült.
összegezzünk
A készülékben valószínűleg a hátérvilágítással összefüggő zaj belehallatszik a hangcsatornába, független attól, hogy milyen kimenet, vagy eszközön hallgatod mindenhol jelen van.
és erre szeretnél valami megoldást,(amit gyanítok szétszerelés nélkül nem fog menni)
A készülék típusát leírnád, amivel a gond van. -
gyulank
addikt
válasz
PitLee
#49939
üzenetére
De azon, hogy zúgás van a jelben, nem fog változtatni az sem, ha szupravezető SCART kábelem van 6km föld szigeteléssel körülvéve. És a hang azon se megy 3-nál több lábon, amin minden be van kötve. És ha minden be van kötve, a készülékekbe akkor se biztos, hogy minden be van.
-
PitLee
őstag
válasz
gyulank
#49932
üzenetére
Milyen az a Scart kábel, mert abból is van többféle van tecsó gazdaságos ceruza vékony amin nemhogy a hang, de még a kép jele is épphogy élvezhető, és van a mutatóujj vastagságú minden láb bekötött árnyékolt változat ami képes pl RGB-re a dvd lejátszónál, ott jöttem rá, mert a vékony kábellel semmi képi változás nem volt ellenben a full bekötött minőségi vastaggal, felbontás, élesség,színek,tiszta nem vibráló kép...ha ezt más mondja, hogy csak egy kábelen múlik ennyi minden nem hiszem el neki.
-
gyulank
addikt
-
gyulank
addikt
Amiket írtam, az a tapasztalatom (szerviz/márka támogatás/ bolti garancia ügyben). Hozzáteszem, az 1200dpi-s nyomtatón se probléma, ha látom a pixeleket egy nagyítatlan képen, és a Pannon internetnél se volt probléma, hogy 0kbps volt az adatforgalom, és egy e-mailt se lehetett küldeni a használat legalább 80%-ban.
Én azt állítottam, hogy ezen a problémán egy kábelcsere nem javítana.
És azt írta, hogy egyértelműen nem elvárható egy ilyen készüléknél, hogy olyan zavarszűrés legyen rajta, hogy jó legyen. Én meg kíváncsi vagyok, hogy miért nem elvárható, és miért csak az esetleg milliós árba tartozó stúdiótechnikai eszközöknél elvárható? Mert kakit se érek a HD-vel, és a DTS-el, ha rossz a hang meg a kép is. Szóval, ha én kivételesen olyan vagyok, aki elvárja, hogy valami jó legyen, akkor minél várhatom el, és másnál miért nem? -
PHM
addikt
válasz
gyulank
#49932
üzenetére
Mivel nincs meg a kellő előképzettséged/tapasztalatod a hiba
elhárítására, ráadásul annak oka nehezen behatárolható,
tényleg azt javaslom, vidd a cuccot hozzáértőhöz.
Ez nem rosszindulat, egyszerűen esélytelen egy ilyen problémát
laikusként házilag megoldani.
Jómagam, - ha nincs a készülékre garancia - már rég szétkaptam volna,
s a tápegység átvizsgálása, majd ha szükséges, javítása után csináltam
volna egy külön hangkimenetet valamelyik kisjelű fokozatról.
(Ha nincs más alternatíva.)
Ezt azonban - te is beláthatod - nem fogom olyasvalakinek javasolni,
aki esetleg a beavatkozásával többet árt, mint használ.
Ez egy fórum, ahol a fórumtársak önként és ingyen segítenek annak,
aki segítségre szorul. Ha senki sem tud hasznos tanácsot adni,
nem kell megsértődni, hanem más megoldást kell keresni. -
CPT.Pirk
Jómunkásember
válasz
gyulank
#49929
üzenetére
"Miért egyértelmű, hogy a tv-t nem köthetem hangrendszerre, csak a saját hangszóróján hallgathatom?"
Nem erről van szó, de arra a line-out vagy egyéb digitális kimenet mint pl. az spdif való. A fejhallgató kimenet az kis impedanciás kimenet meghajtására készült, a line kimeneteken meg vonali szintű jelek mennek, amik alkalmasak egy erősítő meghajtására.
Nálunk az egyik TV-n nincs line-out kimenet csak fejhallgató, próbaképpen rákötöttem az erősítőt. Természeten megszólalt, de borzasztóan rossz hangja volt, mert nem arra való. Magas nem is volt, nagyjából csak a mély és a közép jött át pedig nem egy bóvli TV...
Vettünk egy olcsó soundbart az az egyik digitális kimeneten kapcsolódik rá, probléma megoldva. -
gyulank
addikt
Ezek nem hibák. Én vagyok hibás, ha olyanokat várok el egy tévétől, hogy jó legyen. 2016-ban nem elvárható, hogy ne keveredjen a TV adás képe a SCART bemeneten lévővel, hogy ne legyen utánhúzásos, hogy ne zúgjon. HD monitor lévén, DTS támogatással ez sok. Egy mobilnál se elvárható, hogy ne legyen zajos a felvétel, de lehet, még egy diktafonnál se. Ahogy észrevettem egy alaplapnál se elvárható, hogy működjön rajta minden slot, és a billentyűzeten se elvárható, hogy működjön rajta a kikapcsoló gomb.
-
#49930
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Adott egy Disco fény. AC12V egy egyenirányítóra kötve melynek kimenetén párhuzamosan kötve egy 12V led panel és egy motor, a tükrök forgatásához. A feladat a motor szabályozása. Hogy lehet ezeket a DC motorokat szabályozni a legegyszerűbben? Egy ellenállás és egy poti nem megoldás,sorban a motorral pl.? Vagy rendeljek ilyeneket? Mekkora poti ajánlott? KÉP1 KÉP2
-
gyulank
addikt
-
Kernel
nagyúr
válasz
gyulank
#49927
üzenetére
Amikor én bekapcsolódtam a témába, földhurokról volt szó, Jack-csatlakozóról. Már említettem, hogy én a monitor-PC audio kapcsolatra gondoltam. Ki hitte volna, hogy egy High End témájú, 75 000 forintos USB-kábelről szóló topikban ultragagyi kínlódásról, vagyis egy végfokkimenetre kötött SCART-ról beszélünk? Ezt már csak itt árultad el.
Az egyértelmű, hogy egy ilyen készülék végfokkimenetének nem kell biztosítania olyan alacsony zajszintet, ami továbberősítésre alkalmassá tenné. Önmagában mennyire zavaró, azt meg így nem tudhatjuk, de ha új korában már feltűnt, akkor garanciában kellett volna intézkedni.
Egy képcsöves Thomson szériánál volt hasonló jelenség, amikor a tuner nem kapott jelet (fehérzaj a képernyőn, szinkronizálatlan állapot), miközben SCART-ról használják a készüléket, a hangban zavarok, zúgás jelentkezett.
De ez szériahiba volt, a videoprocesszornál elcsesztek valamit (ez nem csak a videojelet intézi, egyben van a KF-erősítés, demodulátorok, színdekóder, hang, szintszabályzások stb.)
Egy trükk volt rá, TV állásban a BG / DK / Fr beállításoknál a francia rendszert választani, memorizálni, utána SCART-on használni, így lenémult a zajforrás. Talán a francia gyártó elfelejtette más rendszeren tesztelni ilyen szempontból, ami elég nagy bakinak tűnik.
Vagyis arra próbálok utalni, az nem csak úgy megy, hogy kitalálunk dolgokat, PWM-zaj, háttérvilágítás és hasonlók, sokféle oka lehet egy problémának.
A lapos villásdugó terhelhetősége korlátozott, komplett a vezetékkel együtt.
1600 W-os hajszárítón vezeték megtört, szintén kerek dugó, vastag érintkező, de földeletlen, vagyis kettős szigetelésű rendszer. TV-kről bontott laposdugós kábelem van rengeteg, gondoltam ráteszem, legalább hajlékonyabb is, nem olyan merev. Rövid próba során kiderült, hogy melegszik a vezeték is, dugó is, úgyhogy sürgősen raktam vissza az eredetit. Csak levágtam a végéből a hibás részt.
(Sajáton kísérleteztem egyébként, ügyfelek részére nincs gányolás, mindent eredeti állapotba kell csinálni.)
-
gyulank
addikt
válasz
PitLee
#49926
üzenetére
Az antenna nincs bedugva a monitorba, mert az asztalin jobban bejön.
Én villásdugót látok az erősítőkön, a hifiken, a hajszárítókon, a lapos monitorokon.
A kézi turmixon nem, de azt se tudom miért, mert nincs rajta földelő érintkező, de kerek.
Ha az antenna semmibe sincs bedugva, akkor is zúg, ha világos. -
gyulank
addikt
válasz
Kernel
#49924
üzenetére
Én elejétől fogva azt mondtam, hogy attól zúg, az okozza, az zavarja...
Ti mondtátok földhuroknak, illesztetlenségnek, saját zajnak.
Én többször leírtam, hogy akkor zúg, ha világos(ebből a szempontból mindegy, hogy a háttérvilágítás miatt, amit a másik topikban is írtam..., vagy mi miatt, de akkor) az előbb is leírtam, erre megint arra vársz választ, hogy mikor zúg. Miért kérdéses a dinamikus háttérvilágítás, ha akkor zúg, mikor fényes? Ha nem tudna, de akkor zúgna, akkor is olyan zavarná, ami benne van. De tud Mega nagyon. De ha kikapcsolom a dinamikusat, és világos, akkor is zúg, és akkor is fényerőfüggő az erőssége, és hangosan a saját hangszóróján is. Nyilván 5.1-be se jobb. És igen, bezavar a fényerő, de ezen kívül bezavart az antenna is a képbe. Amíg volt analóg adás, de szemcsésen jött, akkor a szemcsék PC módba is látszottak. De antenna nélkül is látni kis zavarokat a képen, meg utánhúzást is. Amióta megvan, ilyen.
Ja, most antenna nélkül rákapcsoltam analógra, utána scarton rátettem asztali tunert, és az is szemcsés, ha az utolsó nézett digitális, vagyis feketeség, akkor sima.. de nem zúg, aztán bekapcsol, egy pillanat zúgás, pedig nem világos, csak a kép alján megjelennek színes csíkok, aztán csend, éés újra cseend, és világos alcor kép, zúg, aztán középen kisebb ablak, akkor kevésbé zúg, aztán adás az sötétebb, meg hangosabb. -
Kernel
nagyúr
válasz
gyulank
#49923
üzenetére
Nem tudom, miből olvastad ki, hogy véletlenről lenne szó, amikor világosan odaírtam, hogy a T-Con panel áramfelvétele változik, miután a kijelző áramfelvétele is változik, ez pedig az LCD működéséből következik.
Hülyeségek kitalálása helyett inkább arra kellett volna őszintén reagálni, hogy hangszórón mennyire zavaró a zaj (fül rátapasztása nem ér), valamint új korától ilyen, vagy később romlott az állapota, de még az sem mindegy, hogy hirtelen, vagy folyamatosan.
A hozzászólásomból ki kellett volna olvasnod a dinamikus háttérvilágítás kérdését is, hogyan van beállítva a készüléked, tud-e ilyet egyáltalán?
De nem csak a háttérvilágításról, "pólusokról" is butaságot írtál a másik topikban, arra már válaszoltam.
-
Kernel
nagyúr
válasz
gyulank
#49921
üzenetére
Saját hangszórón attól függ, hogy mennyire észrevehető, nem arra lett tervezve, hogy közelről füleljék. Az sem mérvadó, hogy az egyik szerkezet fejhallgatókimenete csendes, másiké nem. Ez egy TV / monitor, aminél előfordulhatnak kisebb zajok, közelről hallgatva.
Ha normál nézési távolságból is zavaró, és új korában nem ilyen volt, akkor javításra szorul.
Téves nyom egyébként a másik topikban emlegetett háttérvilágítás hatása, mert a háttérvilágítás általában független a képtartalomtól. Kivéve a dinamikus szabályzást is tudó készülékeknél. A kijelzőt meghajtó T-Con panel áramfelvétele szokott némileg változni a képtartalom függvényében.
Képtartalom és háttérvilágítás külön dolog. A másik topikban "világos képről" volt szó.
-
gyulank
addikt
válasz
Kernel
#49920
üzenetére
De még mindig másnak nincs zaja, csak ennek, és ennek is akkor, ha világos.
Fejhallgató kimeneten van a mobilról, a hifiről, a hangkártyáról. És a saját hangszóróin is zúg, ha világos.
És ha nem random, nem folyamatos, hanem a világítástól függ, akkor köze van hozzá. Akkor annak kell zavarnia. -
Kernel
nagyúr
válasz
gyulank
#49917
üzenetére
Sehol nincs előírva, hogy egy készülék fejhallgatókimenete arra való, hogy továbberősítsd, egy vonalszintű bemenetre kötve. Végfokkimenetet amúgy nem is illik ilyenre használni.
Ezzel felerősíted a végfok saját (nem kis) zaját, ami normális esetben a passzív alkatrészen (hangszóró) nem is feltűnő, de a használt bemenet túl érzékeny hozzá.
Az nem megoldás ilyenkor, hogy lehalkítjuk a hangerőszabályzóval a kimenőjelet, mert az a végfok előtt szabályoz. A végfok zaja szinten marad, de a hasznos jel csökken, így a jel/zaj viszonynak pont alávágtál.
Ezt inkább úgy lehetne, hogy a kimenőjelet leosztani a bemenet szintjére, akkor egyformán csökken a végfokzaj és a hasznos jel is, utóbbit viszont kicsit feljebb tolni, persze nem annyira, hogy torzítson.
De még így sem számít kulturált megoldásnak, a végfok maradék torzítása miatt.
Tehát ez nem egy jogos észrevétel, az eredeti kontextusban, ahogyan a másik topikban szóba került. Nem a készülék minőségi problémája, nem tervezési hiba, hanem csak szakszerűtlen használat.
-
gyulank
addikt
válasz
CPT.Pirk
#49916
üzenetére
Nem. Szóval van egy tuneres monitorom, amin van egy fejhallgató kimenet, meg vonal bemenet is, meg sokminden, de a fejhallgató kimenetről beszélek. A beépített hangszórót azért nem használom, mert beépített hangszóró. Egy 5.1-es DVD lejátszóra megy be a hang a SCART csatlakozóján. De az nem zúg, ha nem rúgok bele, se akkor, mikor a hangkártyán van, se akkor amikor mobilon, se most, mikor elé tettem egy hifit, mert a DSP/BBE/Super T-BASS dob rajta.
-
CPT.Pirk
Jómunkásember
válasz
gyulank
#49915
üzenetére
Igen. Szóval, van egy monitorod, aminek beépített hangszórója van, de a fényerő / képtartalom függő zúgás miatt nem használod. Ha jól értem a leírtakat.
Itt jelenleg nincs semmi elvágni való, csak annyit próbálj ki, hogy mit produkál az a bemenet, ha nem a számítógép a jelforrás, hanem egy telefon vagy mp3 lejátszó, ami aksiról megy.
-
#49913
PitLee
őstag
gyenesmartin
#49911
PitLee
őstag
válasz
gyenesmartin
#49911
üzenetére
Egy 2KW-os sarokcsiszoló kapcsolója nem bírná ? vagy olyan sűrű a kibe kapcsolás ? nagy a terhelés a motoron ?
Nálunk minden ilyen motorindító kapcsolóval volt bekötve amiben volt ilyen hővédelem az értékesebb cuccokban meg fázis kimaradás ellni védelem is volt. Van új műanyagtól a régi fémdobozosig minden, nem egy motor köszönheti életét nekik, és megúszták egy csapágy cserével, egy kicsi 1,5KW motornál nem vészes, de egy 30KW-ost ha újra kellene tekercselni gyanítom nem a pár 100 forintos tétel. -
#49912
Lompos48
nagyúr
gyenesmartin
#49909
Lompos48
nagyúr
válasz
gyenesmartin
#49909
üzenetére
Hogy képzeled el a kapcsolást? Összekötöd a kaput (G) az anóddal (T2)? Azonnal elfüstöl. Inkább olvasgasd el a triac adatlapját. Igaz: mind a 4 negyetben "gyújtható", de a kapuáram még a leghátrányosabb negyedben (T2- G+) is 100mA. Ebből elképzelhető már a tűzijáték.
Ugyancsak az adatlapból olvasató ki (3. oldal), hogy az 1kW-nak megfelelő kb. 4.3A áram esetén 4-6W körül mozog a disszipáció. Ahhoz pedig kell hűtőborda és nem is a legapróbbakból. -
#49910
darvinya
titán
gyenesmartin
#49909
darvinya
titán
válasz
gyenesmartin
#49909
üzenetére
Nem nevezném nagy teljesítményűnek, mert a kézifúróm nagyobb.
Ott inkább a kapcsoló sz…r.
Nagy teljesítményű motorokat mágnes kapcsolókkal szokták kapcsolni, mert vész lekapcsolást így lehet megoldani.
-
#49909
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Egy nagy teljesítményű motort (1kW) kéne kapcsolgatnom.
Eddig sima kapcsolókkal volt kapcsolgatva, de elég sűrűn tönkre mentek. Gondoltam most triac-al kéne inkább.
Van egy BT 137-esem az elég lenne neki? Mekkora hűtés kéne neki?
Illetve triacot lehet-e úgy működtetni, hogy egy kapcsoló megy a G-re csak simán ellenállás nélkül?
TINA szerint működik, de a valóságban mennyire örülne neki? -
Kernel
nagyúr
Ha jól látom, létezik E10 / 3,7V / 300mA izzó, de ez már 2,6W teljesítmény, ami azt jelenti, hogy ennek többszörösét kellene elfűteni egy soros ellenálláson, feszültségarányosan, ha azt a módszert választanád.
Ezért ilyenkor már legjobb beiktatni egy 1 dolláros DC-átalakítót, ami gyakorlatilag veszteségmentesen oldja meg ezt a feladatot. Izzóhoz megfelel azért is, mert ez feszültséggenerátor, míg a LED áramgenerátoros táplálást igényel.
Bár az izzószál kímélhető, élettartama növelhető lágyabb indítással, áramkorlátozással, a hidegellenállás problémájának kivédésére, itt pár ohmos ellenállással például, vagy más áramköri megoldással. Vagy legalább 3,7V alá szabályozni.
-
#49902
Flashback
addikt
gyáliSanyi
#49901
válasz
gyáliSanyi
#49901
üzenetére
Csak 6-ot olvass vissza és meg fogod tudni a választ!
-
#49901
gyáliSanyi
őstag
gyáliSanyi
őstag
Sziasztok!
Egy 12V akksi, index relé után be akarnék rakni egy 3,7V izzót.
Mit kell bekötnöm a relé és az izzó közé, hogy 3,7 V-ot kapjon az izzó?
(Mérni kell...)
Egy próbát megér(t).
![;]](http://cdn.rios.hu/dl/s/v1.gif)
ez a teszt
)
Legyen inkább 1.11W.
Új hozzászólás Aktív témák
ekkold- BESZÁMÍTÁS! MSI B450M R5 5500 32GB DDR4 512GB SSD RTX 3060 12GB Rampage SHIVA Chieftec 600W
- 126 - Lenovo Legion Pro 7 (16IRX8H) - Intel Core i9-13900HX, RTX 4080 (ELKELT)
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- BLUESUMMERS NVMe SSD adapter
- VÉGKIÁRUSÍTÁS - REFURBISHED - Lenovo ThinkPad 40A9 docking station
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
