And
veterán
válasz
kjani18
#30097
üzenetére
(Ez nagyon szép, de csak addig, amíg jó minőségű, alacsony belső ellenállású - általában: jobbfajta LSD - NiMH-akkukat használunk, mert azok sokáig tartják fél amperes áram körül is azt a névleges feszültséget. A többi viszont nem. De akármelyikről legyen szó, a teljes tárolt energiamennyiségüket 1V/cella feszültségig értve tudják leadni, márpedig 4V-ról nem fog menni a Li-ion töltése ez belátható. Szóval ez a 4x NiMH sem az a nagyon korrekt megoldás. Létezik olyan is, kapcsolóüzemű buck/boost konverter formájában.)
-
#30097
kjani18
őstag
vodkaboy22
#30096
kjani18
őstag
válasz
vodkaboy22
#30096
üzenetére
Általában felesleges bonyolítás amiket írtok. 4 db occsó AA ceruzaaksi sorba kötve 4,8V, ami 5% tűrésen belül van. Kiszedve, töltőben tölthetők. Mindenki ezt használja, még nem láttam olyan mobilt, ami az USB csati felől érkező 4,8V -ot kevesellte volna.
Még véletlenül se próbáld ki elemekkel! -
#30096
vodkaboy22
addikt
Zsianett
#30094
vodkaboy22
addikt
válasz
Zsianett
#30094
üzenetére
Pontosan ! És nem is olyan vészes már a li-ion akksi.
Ha tudsz egy kicsit többet akkor érdemes egy olyan kapcsolást csinálni amivel tudod tölteni és használni a dupla cellát.
Tölteni usb-ről 5V-al. Ilyenkor a 2 cella párhuzamosan van kapcsolva és valamilyen feszültség stabilizálással adsz az akksiknak 4.2V-ot (Csak akkor töltésfigyelős cellákat vegyél)
Használatnál pedig sorosra vannak kapcsolva a cellák és 7805-ön keresztül adnak le 5V-ot.
Nem egy vasz isz dasz muahaha![;]](//cdn.rios.hu/dl/s/v1.gif)
Ha Nikkeles akksival akarod megoldani akkor rakjál 1.2V-osból sorosan 6-ot és mehet utána a 7805
A döntés a tiéd.
7805-nek 2V kell.
De ha 5.0 - 6V között akarsz csak regulálni akkor érdemes még gondolkodni a tl431-el is. Bár oda már sokat kell számolgatni és bonyolultabb lenne. -
Zsianett
tag
válasz
darvinya
#30092
üzenetére
A két hangfalnak külön szűrői vannak, ezzel a linkelt képpel párhuzamosan. 15Hz-es passzív szűrést még nem láttam ilyen kis impedanciáknál (4ohm), egyik végfok sem tolerálná a sorba kötött 26 és 120 mH-is tekercseket. Meg a pénztárcám sem a több kiló rézhuzalt.
A monosítás külön műveleti erősítőkkel elválasztott szekcióban zajlik, két darab 39 kohm-os ellenállásokon keresztül (egyik ellenállás jobb oldalra, másik bal oldalra kötve, és a másik végük közösítve), ezáltal stereo áthallás jelentéktelen, meg amúgy is két subbal sokkal rosszabbul járnék a durva kioltások és kiemelések miatt, valamint hiába stereo a sub, úgyis egy összekeveredett jel jut el a fülig, a stereo képet az efölötti tartományok iránya határozza meg.
-
darvinya
titán
-
szoke12
őstag
Megint rákérdek, hátha:
csináltam egy usb-s akksit, mivel a telóm gyorsan merül. viszont szeretném megoldani, hogy pont 5 voltot adjon le. ezt ugye stabilizátorral meg lehetne oldani, viszont ahhoz ha jól tudom 7-35 V kell. plusz akarok bele biztosítékot is még.
bővebb írás az akksiról a blogomban. -
Zsianett
tag
válasz
darvinya
#30088
üzenetére
A szélessávú hangfalban levő dóm sugárzó nem igazán lenne képes kiadni 700Hz-et, legalább 1,5kHz-en kell szűrni. A mélyközepek meg 16 cm-esek, bőven elszólnak 4-5kHz-ig is. De mondom, ezeknél a mélyközép és a magas közti váltást passzív szűrő végzi, így egy bemenet van csak a hangfalnak.
A gond csak a subnál van, ugye ez lenne hivatott 80Hz-ig szólni, és onnan pedig a hangfalak. A sub szekció monósítva van, még a szűrés előtt. Ha csak a subszekció aluláteresztő szűrőjét használom, akkor semmi gond, és a 15Hz-es felüláteresztő is működik magában, csak sorba kötve nem, pedig a tankönyvek és a szimulátor szerint is működnie kellene.
-
Zsianett
tag
válasz
diamondface
#30087
üzenetére
Így van, a kettő ugyanaz, a 24dB/oktáv az ugye a törésponti frekvencia 2x-énél éri el a -24dB-t, és annak 10x-énél a -80dB-t.
-
-
#30087
diamondface
tag
diamondface
tag
(#30050) Zsianett
Az ebben a kérdésben elhangzottakkal kapcsolatban nekem hiányosak az ismereteim.A 24 dB/oktáv ugyanaz a vágási meredekség, mint a 80 dB/dekád?? (így nekünk nem tanították...)
-
Zsianett
tag
válasz
darvinya
#30085
üzenetére
A két szélessávú hangdoboz tartalmaz két darab mélyközepet és egy darab dóm magasat D'Appolito elrendezésben. Ezek 3kHz-es keresztezési frekvenciával vannak váltva passzívan, figyelembe véve a hangszórók akusztikus szűrési jellemzőit.
A szub egy darab 18"-os hangszórót tartalmaz reflex ládában.
A 2.1 itt azt takarja, hogy a két hangdoboz alsó tartományát 80hz-től felfelé engedjük csak rá, ez működik is rendesen. A szub pedig ettől lefelé van aluleresztve, és még a nagyon alsó frekvenciák le vannak vágva, elkerülve a felesleges xMax feletti lebegést. A linkelt képen a szub szekció látható csak, a két szélessávú áramkörét nem rajzoltam be, az működik rendesen.
-
#30085
darvinya
titán
vodkaboy22
#30084
darvinya
titán
válasz
vodkaboy22
#30084
üzenetére
Azért jó lett volna tudni, hogy az a 2.1-es hangszet mit is tartalmaz.
pl:
szubláda szembenéző 2db mélynyomós
jobb-bal hangfal közép és magas hangszórósVagy
szubláda 1db mélynyomó rezgővel
jobb-bal hangfal alsó-közép és magas hangszórósstb…
Ezeknél mind különböző szűrést kell alkalmazni, stb.
-
#30083
darvinya
titán
vodkaboy22
#30082
darvinya
titán
válasz
vodkaboy22
#30082
üzenetére

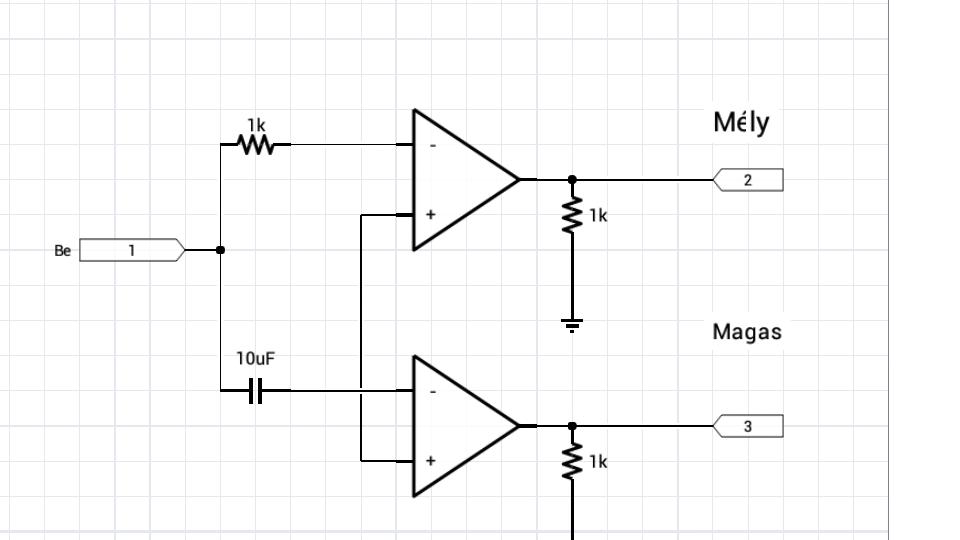

Csak emiatt raktam be a képet.
Ezen az szerepel, hogy egymás után vannak a szűrők.
A magas szűrőnek ilyenkor nincs értelme, ha mély a vége, ami úgy is levágja magas tartományt.
-
#30078
vodkaboy22
addikt
darvinya
#30064
vodkaboy22
addikt
-
Keeperv85
nagyúr
válasz
darvinya
#30071
üzenetére
Kösz, megvan. Ám attól tartok nem sokáig fog a helyén maradni, ugyanis az a kis műanyag láb, amin felült nálam már a múlté... Az az a rugó, ami a második képeden van és alulról középről felfelé elindulva egy rövidebb és egy hosszabb szárral feszíti felfelé a középső konzolt.
-
Zsianett
tag
válasz
darvinya
#30071
üzenetére
Ez egy 3 csatornás szűrő, gyakorlatilag 2.1-es rendszer megvalósítása érdekében. 1-1 csatorna a szélessávú hangfalaknak, amik tartalmaznak mélyközepet és magasat, amik passzívan vannak váltva, az aktív váltó csak a subtartományt szűri. 1 csatorna pedig a subládának, aluláteresztő, plusz a felesleges mélyek leszűrésére felüláteresztő. Itt a kép még egyszer, most imguros, remélem ezt meg tudod nézni.
-
darvinya
titán
válasz
Zsianett
#30068
üzenetére
Nem tudnád valami egyszerű képmegosztóra feltenni (pl: imgur.com), mert ez a Picassa rakás sz… és mindenféle felesleges dolgokat hozzá csap, és maga kép veszik el.
A leírás alapján így tudom elképzelni.
Sztereó jobb-bal ezek külön.
Utána mély és magas külön.
Mély kör 15Hz felül és 80Hz alul áteresztő, eredő 65Hz tartomány.
Magas 80Hz-től ami inkább széles tartomány, mintsem magas.
Magasnak inkább 800Hz-től lenne értelme.
Mély meg 800Hz-ig.Keeperv85
Itt vannak a magnó mechanika képek.
Az automata semmilyen rugó nem feszíti.[link] -
#30070
Keeperv85
nagyúr
rambo4ésfél
#30069
Keeperv85
nagyúr
válasz
rambo4ésfél
#30069
üzenetére
Akartam írni azt a kondit, de nem akartalak félrevezetni, mert nem voltam biztos benne. Szerintem szedd le róla és mérd meg, hogy jó-e. Nem kizárt, hogy frankón átereszt és az elektronika érzi, ellenben azzal ha direktben próbálkozol.
-
#30069
rambo4ésfél
senior tag
And
#30067
rambo4ésfél
senior tag
ezen is van ledsor viszont ez nem akad ki csak a power led világít mikor bekapcsolom, sajnos ez sokadik gombnyomásra se indul be, az elkoszolódott mechanika pedig nem hiszem, mivel üresen van a motor tehát perpill semmit sem hajt így csak el kellene indulnia, még van a motor kivezetéseire egy kondi ráforrasztva én arra gondoltam hogy esetleg az lehet a bűnös, bár nem tudom hogy az eredetileg ott mit szolgál
-
Zsianett
tag
válasz
darvinya
#30053
üzenetére
Nem, a 15Hz-es valóban felüláteresztő, az subsonic filterként üzemel, és ez után van egy következő fokozat kötve, ami pedig 80Hz-es -6dB-es ponttal aluláűtereszt. Ez a mély szekció, és ezekkel párhuzamosan van két csatorna, mindkettő felüláteresztő szűrő, szintén 80Hz-el. Áramkör szimulátorban elvileg tökéletesen működik, a valóságban nem. Itt egy kép a kapcsolásról, és az átviteléről.
-
#30067
And
veterán
rambo4ésfél
#30066
And
veterán
válasz
rambo4ésfél
#30066
üzenetére
Talán azért nem kapcsol be, mert túlságosan nagy terhelést vagy feszültségesést érzékel az elektronika az indítás pillanatában. Nekem is van ilyen borotvám, azon még egy terhelést jelző ledsor is van, és látni rajta, hogy induláskor szépen kiakad. Nem is szokott elsőre indulni, csak második vagy harmadik gombnyomásra, mert elsőre ugyanazt teszi, mint a tiéd: megmoccan, de azonnal le is áll. Az oka többféle lehet: elkoszolódott mechanika (néha nem árt szétszedni és kitakarítani a kést mozgató részeket), vagy elöregedett, megnövekedett belső ellenállású, esetleg memóriaeffektustól szenvedő (főleg, ha állandóan töltőre van dugva) akkumulátor.
-
#30066
rambo4ésfél
senior tag
rambo4ésfél
senior tag
Sziasztok!
Adott egy akkumulátoros villanyborotva ami úgy működött hogy ha megnyomtam a bekapcsológombot akkor bekapcsolt ha ismét megnyomtam akkor ki, nincs is ebben semmi furcsa
csak azért írtam le mert ismét ez lenne a cél...most ha megnyomom a bekapcsoló gombot akkor nem kapcsol be, szétszedtem hogy megnézzem belülről is és azt figyeltem meg hogy ha megnyomom a gombot akkor a kis motor elindulna, ugyanis megmoccan egy picit, de nem "kapja el" ezért direktre kötöttem és akkor simán ment, majd ismét megpróbáltam az elektronikán át bekapcsolni és továbbra sem reagált, de legalább kiderült hogy a kis motor működik, majd arra jöttem rá hogy ha direktre kötöm és beindul a motor és ekkor nyomom meg a bekapcsoló gombot, majd a motor direkt áramellátását megszakítom akkor is megy tovább immáron az elektronikán át és ha megnyomom másodjára is a gombot akkor természetesen le is áll viszont újból már nem indul el csak akkor, ha ismét kap egy kis direkt tápot az induláshoz. Valakinek valami ötlet
Képek -
-
moha21
veterán
válasz
darvinya
#30061
üzenetére
Gyakorlatilag az összes mp3/ telefon tölthető usb-ről, de ezekben is van elektronika.
"Írok még egy példát és ez a E3-omnál írják.
- 1 db AAA elemmel működik, mely kb. 20 óra üzemidőt biztosít.
Ez hihető."Ha nem tudod a fogyasztását, illetve az őt tápláló elem/akku kapacitását, akkor mi alapján lesz hihető?
-
#30062
darvinya
titán
vodkaboy22
#30056
darvinya
titán
válasz
vodkaboy22
#30056
üzenetére
Ezért kezdtem nem elhinni amit írtak.
Ezt használom Panasonic RP-HS6 fülhallgatót és akárhogy nézem ennek 50mW-os teljesítménye 16Ω-on.
Nem mondom, hogy csúcs fülhallgató a 2eFt-os áron. -
#30061
darvinya
titán
vodkaboy22
#30056
darvinya
titán
válasz
vodkaboy22
#30056
üzenetére
Nézd itt van a magyar honlap [link] az adatok ugyanaz.
Egy kivétellel nincs megadva az aksi mérete.Sőt még ki is emelik.
A FiiO E6 beépített Li-Ion akkumulátora számítógépről (vagy egy USB adapterről) USB kábelen keresztül tölthető.A másik nagy különbség, hogy a FiiO E17 Alpen DAC+AMP (Kategória: D/A konverter (DAC)) az nem FiiO E6/E3 fejhallgató erősítő.
Így ezeket hasonlítgatni össze nem igazán lehet.Írok még egy példát és ez a E3-omnál írják.
- 1 db AAA elemmel működik, mely kb. 20 óra üzemidőt biztosít.
Ez hihető. -
Keeperv85
nagyúr
Valaki ért innen a régi magnó mechanikákhoz?
Van egy ilyenem: KÉP
A kis leszorító gumi hengert én vettem most le kitisztítani már, tehát nem hiányos. (Bele volt csípve némi szalag maradék), ám nem tudok mit kezdeni az egyik "kóbor" rugóval, amit leugorva találtam meg a készülék házában...
Nem tudom ennek a típusnak volt-e valami konkrét szerelési rajza, vagy neve. Tudom, hogy nagyon "közkedvelt" volt. Még anno én is sokat szereltem őket, de már elfelejtettem az utóbbi ~12 év alatt.
Az az alap probléma, hogy a fej mellett látható kis fehér tüske, ami arra való, hogy ha megfeszül a szalag, akkor magától kikapcsolja a mechanika magát, nem marad fent. Az alatta lévő nagy fém konzolt feszítette valahol szerintem a rugó, de nem találom a helyét....
-
szoke12
őstag
köszönöm a válaszokat!
látom jó témát adtam... a visszajelzéseken már nem tudok kiigazodni. lehet hagyom az egészet. majd nézek jobb fülest. gondolhattam volna, hogy nem egy 500 ft-os füles fog majd jól szólni...de még egy kérdés:
csináltam egy usb-s akksit, mivel a telóm gyorsan merül. viszont szeretném megoldani, hogy pont 5 voltot adjon le. ezt ugye stabilizátorral meg lehetne oldani, viszont ahhoz ha jól tudom 7-35 V kell. plusz akarok bele biztosítékot is még.
bővebb írás az akksiról a blogomban. -
#30058
didyman
őstag
vodkaboy22
#30057
didyman
őstag
válasz
vodkaboy22
#30057
üzenetére
Én ajánlanék neki védelemmel egybeépített cellát, ha már kapni és nem sokkal drágább. A Li-ionnal vigyázni kell, könnyen büntet.
-
#30057
vodkaboy22
addikt
darvinya
#30053
vodkaboy22
addikt
válasz
darvinya
#30053
üzenetére
12V-os LI-ION cella csomaghoz nem 12V-os tápfesz kell töltésre!
Normál Li-ion cella 3.6-3.7V Ennek 4.2V töltő fesz kell kb 500-650mA töltő árammal.
12V-os cella pakk az 3 ilyen cellát tartalmaz tehát 3*4.2V = 12.6V kell neki töltésre! Ha soroson töltöd akkor 650mA (De persze cella és gyártó függő az áram mennyiség.)Fontos ha olyan ügyes vagy és túlmelegíted a li-ion cellát és kigyullad nehogy vízzel oltsd! Homokkal!
-
#30056
vodkaboy22
addikt
darvinya
#30043
vodkaboy22
addikt
válasz
darvinya
#30043
üzenetére
USB 5v/500mA
HA 2 3.7 es cella van akkor simán lehet 5V-al tölteni (Soros- üzem terhelés alatt párhuzam üzem töltés alatt.) 14g könnyen lehet elírás.
37V-os akksit is lehet 4.4V-al tölteni dc-dc nélkül (soros- párhuzamos kapcsolás)
És 9V NimH 230mAh-es akksik vannak piacon dögivel ! Tehát lehet ilyen több cellás akksi van bent.LÉGYSZI AMIHEZ ALÍG ÉRTESZ AHHOZ NE ÍRJ ENNYIRE MAGABIZTOS NEM SZAKIRODALOMBAN BIZONYÍTOTT/LEÍRT DOLGOT!
Honnan tudod milyen akksi van benne? (Nekem van hasonló ezért tudok tippelni! )
Illetve ennek a nagyobb testvérét fiio e17 fogtam kezemben ismerem hallottam. -
darvinya
titán
válasz
moha21
#30052
üzenetére
Én is ez volt az első gondolatom.
Köszönöm a megerősítést.
Akkor marad két lehetőségem.
1. 12V-os Li-Ion aksihoz veszek 12V-os töltőt
2. 12V-os NiCd aksit, vagy 1.5V-os cellákból veszek 8db-ot ami most is benne van.(#30050) Zsianett
Kérdés ott van, ami az írásodból lejött.
Hogy 15Hz-es felül áteresztő van és 80Hz-es alul áteresztő.Akárhogy is nézem, a két filter alul áteresztő.
A felül áteresztő dolga az lenne, hogy a mély hangokat vágja le és csak a magast engedje tovább.
Ezt 15Hz-en nem valósul meg. -
Zsianett
tag
Sziasztok!
Építettem egy aktív hangváltót L-R típusú karakterisztikával, 24dB/oktáv meredekséggel. Kettő darab felüláteresztő szűrőt tartalmaz, ez választja le a mélyeket a két szélessávú hangdobozról, valamint van benne egy sávszűrő rész, ami a sub hangládát kezeli, gyakorlatilag egy subsonic filter, és egy aluláteresztő szűrő.
A keresztezési frekvencia 80Hz, a subsonic filter pedig 15Hz-es törésponttal szűr. A probléma az, hogy a mélyszekcióban két egymás után kapcsolt alul illetve felüláteresztő szűrő miatt eltolódik a töréspontja az aluláteresztő szűrőnek, és a karakterisztika is értelmezhetetlen, nem hasonlít közel sem a 24dB/oktávos L-R szűrőjére, míg külön-külön mindegyik tökéletesnek mondható, néhány Hz-es eltérések vannak csak, ami bőven a fóliakondik szórása. A két felüláteresztő ami a hangdobozokat vágja alulról, tökéletesen működik.
Próbáltam azt is, hogy beiktatok egy műveleti erősítőt a két szűrőfokozat közé, de úgy sem változik semmi. Gyakorlatilag a Rod Elliot féle megoldásról van szó, méretezéshez is a programocskát használtam. Az áramkört többször átnéztem, nincsen sehol hiba, mondom, a subsonic filter is 15Hz-es törésponttal ereszt felül, és az aluláteresztő is csinálja a dolgát 80 Hz-en, csak ha egymás után vannak kötve akkor nem.
Volt esetleg valakinek már ilyen tapasztalata, hogy a két sorba kapcsolt szűrőfokozat eltolja a töréspontokat? Nem nagy a különbség, kb 20Hz, de ez ebben a tartományban jelentős, elég nagy lyukat okoz a felső subtartomány átvitelében. Nagyobb frekvenciákon (2-3kHz) ez nem gond, bár nem tudom, hogy ott nem arányosan növekedne ez az eltolódás, mert akkor ott is jelentős. Ezen kívül semmi gondja a kapcsolásnak, nem torzít, a jelveszteség is csak pár mV 2V- mellett, csak hát a lényeg veszik el..
-
PHM
addikt
válasz
darvinya
#30048
üzenetére
Az akkus fúró akkuja kicsit más azért.
Azok közül némelyikben bimetál van, ami akkor kapcsolja ki a töltést,
amikor az akku már szinte forró.
Hosszú távon annak sem tesz jót a túlmelegedés egyébként.
Személy szerint akkor vagyok nyugodt, ha az akku hőmérséklete
töltés közben 50 fok alatt marad.
(A kapacitást Ah-ban mérik. Figyelj oda légyszi.) -
moha21
veterán
válasz
Lompos48
#30046
üzenetére
Szia!
Köszönöm én is reménykedtem valami hasonlóban. Holnap megmérem azért a töltő is valóban annyival tölt-e amennyi rá van írva. Jó hogy van ez a csoport annyira el vagyok havazva néha google-zni nincs időm. THX még egyszer!
ps: most látom te is írtad, hogy mérni az áramot. :-)
(#30045) PHM:: Huhh még csak most látom, hogy te is írtál ( sőt előbb te írtál ). Megnyugtató, hogy 3-an is hasonlóképpen vélekedünk. Külső hőfokot tunék mérni, de szerintem kézrátét is elég neki.
-
Lompos48
nagyúr
válasz
moha21
#30040
üzenetére
Találtam egy ilyen mondatot: It is difficult, if not impossible, to slow-charge a NiMH battery. At a C‑rate of 0.1 to 0.3C, the voltage and temperature profiles fail to exhibit defined characteristics to measure the full-charge state accurately and the charger must depend on a timer. Harmful overcharge will occur if a fixed timer controls the charge. This is especially apparent when charging partially or fully charged batteries.
De olvasd végig!Szerintem veszély nincs egyáltalán, de a töltési időt át kell számítani egyszerű hármasszabállyal.
A 95 mA-es töltés 0.086C-s, a 150 mA-s töltés pedig 0.136C-s áramot jelent.
Utánaszámoltam: ha a kisebb értékkel 15 órát kell tölteni, akkor a naggyal olyan 10 óra jön ki. Azért nem ártana egy reális töltőáramot mérni.
-
PHM
addikt
válasz
moha21
#30040
üzenetére
Szerintem simán bírniuk kell a celláknak a 150 mA-t is.
Csak arra kell odafigyelni, hogy ne melegedjenek.
(Nem hinném, hogy fognak.)
Ezen kívül hamarabb fognak feltöltődni.(#30039) Lompos48: A Philips Gogear Mixben 120 mAH-ás akku van,
és 10 órás üzemidőt ad meg a gyártó rá.
Ezt átlagos fülhallgatóval, normális hangerőn tudja is.
Igazából szerintem ennek az erősítőnek a 32 ohmnál nagyobb ellenállású
fülhallgatóknál van értelme. Ott pedig hozza egy átlagos lejátszó üzemidejét. -
#30043
darvinya
titán
vodkaboy22
#30036
darvinya
titán
válasz
vodkaboy22
#30036
üzenetére
Bocs, de
Tehát ekkora méretben miért van csak 230mAh kapacitás? Mert van 9V tápfesz benne ez kb 2-3 cella (Vagy több de ennyi minimum több akksi fesz kevesebb kapacitás )
Ez nem áll fenn.
9V-os aksit nehéz lenne DC 5V/5mA -es táppal feltölteni.
Az meg elég érdekes, hogy az egész szerkezet 14g-os, holott a 9V-os 500mAh Li-Ion aksi önmagában 40g. -
#30042
PHM
addikt
vodkaboy22
#30036
PHM
addikt
válasz
vodkaboy22
#30036
üzenetére
Nem, ebben szerintem csak 1 akku van. USB-ről töltődik.
Hogy van-e benne DC-DC konverter, azt nem tudom.
Mindenesetre úgy emlékszem, jó véleményt olvastam róla anno.
Egyébként van nekem is egy headampom, az 2db AA elemről műxik.
A DC-DC konverter után van egy 78L05, arról megy a végfok.
Még nem hallgattam meg tüzetesen, de első blikkre jónak tűnik.
Nem tapasztaltam sem zajt, sem torzítást.
Persze az is igaz, hogy nem vagyok vájtfülű. -
moha21
veterán
Hi!
Adott egy ilyen töltő [link]
Meg 4 db nimh cella 1100mAh. Őrájuk az van írva max 95 mA-el lehet tölteni 15 h ig. A töltő meg elvileg 150mA-ert ír... Merjem vagy ne merjem?
Sajnos nem az enyém a cucc, legolcsóbb töltő kellett, legolcsóbb akkuval, ez így kijött 4k-ból, de az akkuról csak megérkezte után derült ki ez.
-
DeFranco
nagyúr
A másik oldalára az van ráírva, hogy BGT, de az szerintem nem az, hanem valami más. A 2A-es oldalon semmi.
Én is arra gondoltam, hogy a gyors lenne a jó, de ha meg nem az kell bele, és kilöki pont akkor amikor a legjobban kellene, érted... akkor meg ciki. Mondjuk ha az autó megy tönkre az még cikibb...
nagyon kiesik a lomex, és csak munkaidőben van nyitva...
-
#30036
vodkaboy22
addikt
darvinya
#30030
vodkaboy22
addikt
válasz
darvinya
#30030
üzenetére
Várjál odamegyek a falhoz és elkezdem fejelgetni ...
Ez úgy mükszik: Hogy Kiad a kimenetére egy fix feszültséget, ha a kimeneten lévő ellenállás feltud venni belőle több áramot akkor felvesz (amíg a táp vagy belső ellenállás nem avatkozik közbe). Magyarul feszgenerátoros meghajtásként modellezhető!
Tehát ha ugyanazon a feszültség szinten nem kell kiadnia sok áramot akkor tovább bírja akksirol slusz négyzet paszz....
A mobilodban van egy Li-ion 3.7V-os akksi amiből ha te ki akarsz venni 2Vrms-t (ami kellhet 300 ohm-hoz)
akkor bizony dc-dc konverter kell ami ha 10kHz-en dolgozik akkor audio élmény nyasgen.... De tapasztalatból mondom mivel nem tudsz megfelelő szűrést rakni mobilban dc-dc konverter után, hogy el is férjen és, hogy a kimeneti impedanciája a tápnak ne is legyen nagy ezért nyasgen audio élmény megint!
Tehát ekkora méretben miért van csak 230mAh kapacitás? Mert van 9V tápfesz benne ez kb 2-3 cella (Vagy több de ennyi minimum több akksi fesz kevesebb kapacitás )
16mW elég ... 95dB/mW+10log(16mW/1mW) = x dBSPL BŐVEN SOK! De még 90dB/mW-al is elég...És megint mondom ez audio célra van mobilod NEM... Ennek kb <100ohm kimeneti ellenállása egy átlag mobilnak 120 ohm ott bizony már a elég jó kis frekvenciafüggő torzítások vannak ... Itt nem.
És még lehetne sorolni az érveket és a dinkaságaidra való javításokat....
-
darvinya
titán
válasz
_ATi_1
#30031
üzenetére
Ez pont olyan mint a Hestrore-i.
Igen én is bedöltem a Tesosnak.
De ezt nem nevezném automata blankolónak.Legtöbb esetben én is a sniccert használok.
Inkább több szalagkábelekhez használom, mert azt nehéz sniccerrel egyszerre leblankolni.
(#30032) beast27
Amit javasoltam pákát azzal eddigi legkisebb SMD láb 0.3mm-as volt, de ezt csak új pákaheggyel lehetet.
Hátránya ezeknek, hogy gyorsan fogy a pákahegye.
Hegy kb.200-400Ft-ig terjed.A profi állomás viszont sokkal precizebb és a hegyük nem fogy el olyan könnyen, vagy egyáltalán el sem fogy.
-
PHM
addikt
válasz
DeFranco
#30033
üzenetére
Kell lennie a biztosítékon még egy jelnek, ami a gyorsaságára utal.
F: gyors, N: normál, T: lassú, vagy lomha.
Ennek a "2A" előtt kéne lennie.
Ha nincs ilyen jelzés, én normál biztit vennék.
Mindenesetre vidd magaddal a boltba a kiégett biztosítékot, mert több
méretben is kapható. Ott esetleg meg is szakértik neked.
(Már ha értenek hozzá. A Lomexben például igen.)Szerk: Elsőre lehet, hogy mégis gyors biztosítékot kellene beletenni.
Lehet, hogy elromlott a töltő, és azért égett ki a biztosíték, akkor meg jobb,
ha gyors bizti van benne a próbához.
Tartalékot sem árt venni. -
DeFranco
nagyúr
Sziasztok!
Kis gond van a navimhoz tartozó szivargyújtós töltővel: először csak nagyon darabosan vette fel a töltést, majd egy úton rendesen, utána következő alkalommal pedig sehogy. Ellenautóval és ellentöltővel kitesztelve kiderült, hogy sem a töltő nem tölt (már) sem a szivargyújtó nem ad áramot (már). (Előtte ugye adott, de bajosan).
A kocsiban már kicseréltem a vonatkozó 15A-es biztosítékot, így az már tökéletes, de a töltő még nem tölt. A töltő szivargyújtós végének kupakját lecsavarva ki tudtam venni egy üvegcsövet, benne tekercs/rugószerű szál.
A cső 15mm hosszú ~4mm széles, két végén fém kupak, a kupakon 2A 250V jelzés. A neten rákeresve (egyáltalán nem értek hozzá) ez üvegcsöves biztosíték és van belőle két fajta, lomha és gyors, azt nem tudom, ide melyik kell, nem is találtam rajta erre utaló jelet.
Az autós topicban volt kétely, hogy a 2A 250V helyes-e az első kérdésem az lenne, hogy egy szivargyújtónál ezek hihetőek-e vagy valamit félreolvashattam. Ha hihető, akkor pontosan mit kell vennem a cseréhez, milyen paramétereket kell elmondjak a boltban? Kaphatnék esetleg némi magyarázatot okítást is hozzá?
Kérem csak olyan írjon, aki teljesen biztos a dolgában, nem szeretném felgyújtani az autómat emiatt...
előre is köszönöm!
-
#30032
beast27
senior tag
vodkaboy22
#30011
beast27
senior tag
válasz
vodkaboy22
#30011
üzenetére
Először biztos hogy egy kis mezei 30/40 w-os pákát veszek mert ha mégse jön be ez a "hobbi" akkor nem buktam (szinte) semmit
-
_ATi_1
senior tag
válasz
darvinya
#30027
üzenetére
A blankolóhoz annyit hozzászólnék, hogy ugyanilyen kinézetűt többféle minőségben gyártanak. A minőség pedig legtöbb esetben arányosan nő az árral. Ez tapasztalat, vettem már én is a 300Ft-osból, mire hazaértem vele a teszkóból, szétesett. Jelenleg pedig pont a linkeltet használom, ami már több mint egy éve teszi a dolgát. Nincs napi használatban, de hobbi célra tökéletes.
-
darvinya
titán
válasz
Lompos48
#30028
üzenetére
Nézted a linket 230mAh szerepel, nem 2300mAh.
Nem is beszélve arról, hogy hova rakják?
Dimensions: 1.57 in x 1.54 in x 0.35 in (4.0 cm x 3.9 cm x 0.9 cm)
Weight: 0.49 oz (14 g)
A telom aksija 1300mAh-ás 4cm x 2cm x 0.5cm.Persze, hogy hosszabb az üzemi idő 300Ω-on, ha nem is használják.
max. 16mW-on mekkora hangereje lesz?(#30029) PHM
150mW 16Ω-om van.
- Model: E6
- Built-in three types of EQ option with different bass effect and a high level option
- Output power:150mW (16 ohm Loaded) / 16mW (300 ohm Loaded)
- S/N ratio: at least 95dB (A weight)
- Distortion: less than 0.009%(10mW)
- Frequency response: 10Hz~100KHz
- Headset impedance:16~300 ohm
- Built-in rechargeable 230mAh lithium battery
- USB power supply port: DC 5V/500mA
- Suitable for MP3/MP4/cell phone/laptop etc.
- Package includes:
- 1 x E6 amplifier
- 1 x USB charging cable (49cm length)
- 2 x 3.5mm audio cable (7.5cm/77.5cm)
- 2 x ClipAzt érte, hogy különböző fejhallgatókhoz találták ki, de mint látod a teljesítmény is csökken nagyobb ellenálláson.
És csak a termékről írtam véleményt.
-
PHM
addikt
válasz
darvinya
#30027
üzenetére
Azért én ebben nem lennék olyan biztos.
"230mAh-ás aksival, csak 16Ω-on tudja a megadott üzemi időt."
Ezt konkrétan nem tudom, honnan vetted.
Átnéztem még egyszer a paramétereket, nem találtam üzemidőt.
Az tény, hogy 150 mW kimenő teljesítménynél nem túl acélos
ennek a kütyünek az üzemideje. De az is tény, hogy szerintem ekkora
teljesítmény nem való sem fej, sem fülhallgatóba.
Egyrészt sokuk nem is bírná ki, másrészt pedig megkockáztatom, hogy
ha a fejhallgató mondjuk ki is bírná ezt a teljesítményt, a hangnyomás
bőven meghaladná a fájdalomküszöböt.
De ennek a kütyünek nem is ez a célja, hanem hogy nagyobb ellenállású
fej/fülhallgatót is tudj használni azon hangkeltődhöz, amit az egyébként
nem tudna normálisan meghajtani.Más:
Nem akartam rád szólni, de ha már megszólítottál, elmondom a véleményemet.
Egyetértek az előttem szólókkal abban, hogy gondold át még egyszer a
mondandódat, mielőtt az "OK" gombra klikkelnél. De tényleg.
Sok súrlódástól kímélheted meg magad ezáltal.
Ezt kiegészíteném még azzal, hogy ha csak nem vagy halál biztos a dolgodban,
inkább várd meg, amíg valamelyik, a témában járatos kolléga válaszol az adott
kérdésre. Olvass, tapasztalj, gyakorolj, s hidd el, eljön majd az idő,
amikor te fogod majd osztani az értékes, megfontolandó tanácsokat.
De addig még sok a tanulnivaló. -
Lompos48
nagyúr
válasz
darvinya
#30027
üzenetére
Megint fuzsitus vagy:
230mAh-ás aksival
Ez csak 2300 mAh-ás lehetett volna, mert másképp nagyon-nagyon kevés.
csak 16Ω-on tudja a megadott üzemi időt.
Nyakamat teszem rá, hogy azonos feltételek mellett 300Ω-os terheléssel ez az üzemi idő HOSSZABB!
Téged ez az ismétlődés nem zavar?
-
darvinya
titán
Ez amit linkeltél nem ér semmit.
Ennyit még az én telom is tud.
Fej/fülhallgató/agybadugós:
16Ω-on 150mW
300Ω-on 10mW230mAh-ás aksival, csak 16Ω-on tudja a megadott üzemi időt.
Kicsit átverésnek érzem az egészet és a pénzre hajtanak.
(#30011) vodkaboy22
Azért a 12V-os pákához kell trafó vagy aksi.
SAL amit linkeltem jobb és 230V-as és ugyanitt
automata blankoló pont ilyenem van, de csak 400Ft-t.[link]
Kicsit drága Hestore. -
#30024
vodkaboy22
addikt
PHM
#30019
vodkaboy22
addikt
Pont ilyennen mesterkedem jelenleg !
4db li-ion akksit akarok bekötni 2 párhuzamosan és velük 2 sorosan tehát 2*1400mA kapacitás + 2*3.6V kimenet. Megtegyem? Még csak ötletelek rajta.
Erősítőnek pedig egy kicsi műverősítővel megoldott tranzisztoros végfokozatú erősítőt akarok.
Majd erről is lesz cikk.
-
#30022
vodkaboy22
addikt
CPT.Pirk
#30018
vodkaboy22
addikt
válasz
CPT.Pirk
#30018
üzenetére
Azért ez elég képlékeny kérdés
Pl van olyan fejes ami 32 ohmos és 90db/mW érzékenységű na oda piszkosul kevés a telefon átlagos 1.5Vrms kimenete. (Nem is beszélve az olyan monstrumokrol ami 150ohm< , 90dB/mW> -os ) Ha ilyenre fáj a fogad meg lehet érteni van olyan dolog ahova kell!
Azt mindenkinek szíve joga eldönteni akar-e gyorsan megsüketülni... Szerintem!
Sajnos az is igaz, hogy a fejes/füles érzékenysége és impedanciája nincs összefüggésben az eszköz minőségével, ha valakinek olyan van ami nagyobb kimeneti feszültséget igényel és neki az a fejes tetszik az teljesen megérthető.Ebben az esetben 2 lehetőség létezik.
-Könnyen csinálható olyan kis erősítő ami akksiról 5-10 órát elfut és van elég teljesítménye. (No meg hangminőségileg se rossz)
-Veszel egy ilyet china márkák 5-15 között kaphatók (van köztük érdekes és van jó is! ) minőségibbek 10k és csillagos ég -
szoke12
őstag
Köszönöm, ha megint elszáll, arra cserélem.
Ami az erősítőhöz szól, az már nekem sok.
Lítiumositsam a step-up kapocsfeszültség ceruzakonverterének a headampját?
Full kínai...CPT.Pirk: Nem mindig csak fülessel használom, hanem néha hifire, vagy másra is rá van kötve. Olyankor is lehetne hangosabb.
-
PHM
addikt
válasz
szoke12
#30017
üzenetére
Ha netán a dióda újra megadná magát, a következő cserét egy
5-6 A-es, legalább 400 V-os példánnyal ejtsd meg.
Az a gyanúm, hogy kicsit alulméretezték azt a diódát.
Elméletileg tudsz ilyen erősítőt csinálni, de készen is lehet kapni.
Szerencsésebb lenne olyan erősítőt (headamp) keresni, vagy csinálni,
ami lítium akkuról megy. Annak ugyanis elég a kapocsfeszültsége
az erősítőhöz, nem kell külön step-up konverter bele.
Ugyanezt egy ceruza akkunál nem úszod meg.
Igaz, a lítium akkuhoz meg esetleg töltőt kell beszerezni. -
-
szoke12
őstag
Köszönöm mindenkinek a segítséget, délután beszereltem, és szépen visszaállt a hajszárító 1-es fokozata.
Újabb kérdés:
Tudok csinálni olyan mini-erősítőt, ami zenehallgatás közben a fejhallgatónak adott jelet erősíteni tudja? Nem kell nagyon, csak egy kicsivel toldja meg, mert a telefon így elég halkan adja a zenét.
Valami olyasmire gondoltam, hogy egy tölthető ceruzaelemből venné az energiát. Nagy butaság? Vagy megvalósítható? -
HookR
addikt
válasz
Lompos48
#30013
üzenetére
Az alaplapon sajnos csak a 4pin-es csatlakozó vezérelhető (3pin-es nem), de az PWM és VR módban egyaránt. Így végül is 3db venti menne egy csatlakozóról (PWM-es AC ventik kábelén eleve van elosztó), 2db AC F9 PWM (0,16A/db) + a végén egy AC F12 (0,2A - ez csak sima, nem fogad PWM jelet). Tehát ilyen felállásban nyugodtan mehet VR módban hosszútávon, nem lesz gond?
Egyelőre csak a 2db AC F9 PWM van meg, azokat már kipróbáltam, működni működtek és azon tanakodom, hogy egy olcsóbb, 1500.- Ft-os F12 legyen-e a procihűtőn, vagy 3800.- Ft-ért egy Thermalright TY-147 (PWM-es).Feltételezem 0,52A-rel még illene megbirkóznia a csatlakozónak.
-
#30015
Lompos48
nagyúr
vodkaboy22
#30014
Lompos48
nagyúr
válasz
vodkaboy22
#30014
üzenetére
Fun bizony, hogy van olyan fan.
Igaz, illik tekercselt (huzal) potmétert használni, ha a venti falánk.
-
Lompos48
nagyúr
Nem látok semmi különleges problémát. A PWM kitöltési tényezőt (impulzusszélességet) szabályoz. Full-on nagyjából olyan, mint a DC. Esetleg nem lesz akkora a fordulatszámskála, amekkorrán szabályozni tudod. Próbáld ki az asztalon egy szabályozható tápra kötve, vagy akár a PC 12V-járól soros ellenállással/potenciométerrel.
-
#30011
vodkaboy22
addikt
beast27
#30005
vodkaboy22
addikt
válasz
beast27
#30005
üzenetére
A páka érdekes kérdés. Azt mondanám ha pénzed engedi akkor egy normális forrasztóállomás pl ilyen: [allomas] Ha nem engedi es csak furratszerelt alkatreszekkel fogsz az elején dolgozni akkor bőven jó egy ilyen is Sima paka 40W Én is ilyet használok albérletben célnak megfelel és olcsó cserélhető hegyeket lehet hozzá venni
Blankoló annyira nem opcionális
Amikor 1 erősítő elkészítéséhez kb 40-50 vezeték véget kell csupaszolnod akkor örülsz ha van pl ilyen is megteszi : Sima mezei , automata de csak csupaszol Ettől függetlenül kicsi vékony kábelek pl 0.11mm^2-nél kisebb erű már jo szikét vagy oldalcsípőt igényel. -
#30005
beast27
senior tag
vodkaboy22
#30001
beast27
senior tag
válasz
vodkaboy22
#30001
üzenetére
Még két kérdésem lenne
Milyen forrasztó pápát kell venni ehhez (mert az írásodban csak azt látom hogy milyet ne használjunk)?
Blankolót kell vennem vagy az csak opcionális? -
#30004
Lompos48
nagyúr
DonThomasino
#30003
Lompos48
nagyúr
válasz
DonThomasino
#30003
üzenetére

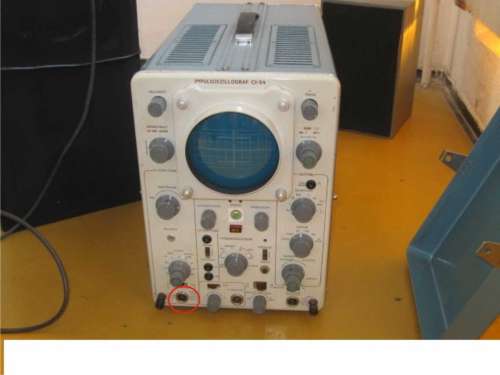

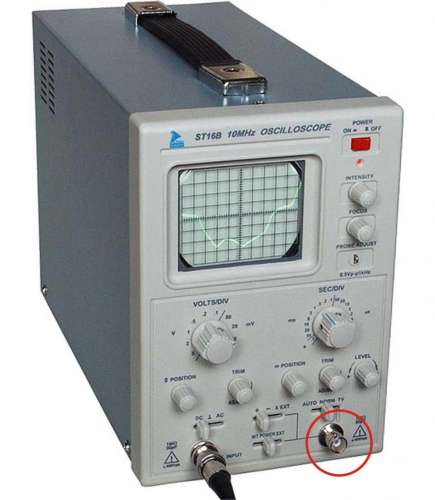

Túlságosan különbözik a 2 csatlakozótípus:
Az utóbbi a leginkább használatos mérőfej csatlakozó (BNC).
-
#30002
beast27
senior tag
vodkaboy22
#30001
beast27
senior tag
válasz
vodkaboy22
#30001
üzenetére
Köszi a segítséget
A "hogyan építsünk erősítőt?" már két napja itt van könyvjelzők között csak még nem volt időm végig olvasni
-
#30001
vodkaboy22
addikt
beast27
#30000
vodkaboy22
addikt
válasz
beast27
#30000
üzenetére
Sokmindent szívesen linkelek de ajánlok is egy könyvet: John Linsley Hood: Csöves és félvezetős erősítők (nem vagyok otthon asszem ez a címe
)
Par kezdő cikk
Magyar audio diy forum
Saját blog: pár cikk és blog beírás csak ilyen témában.
A kezdeti cikkeimben van pár kezdőknek való tanács is bár akkor amikor írtam azokat még sokkal bohobb és kezdetlegesebb volt a tudásom és a megfogalmazásom is , viszont most már többet tudok értelmesebb tanácsot adni!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- exHWSW - Értünk mindenhez IS
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- Egy nap a TCL-nél: érkeznek az új tévék!
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- OLED monitor topik
- Mibe tegyem a megtakarításaimat?
- Sorozatok
- PlayStation 5
- Vezeték nélküli fejhallgatók
- iPhone-t használók OFF topikja
- További aktív témák...
- Intel X540-T2 dual-port 10GbE RJ45 hálózati vezérlő (10Gbit, 2 port, áfás számla, garancia)
- Azonnali készpénzes Microsoft XBOX Series S és Series X felvásárlás személyesen/csomagküldéssel
- Bomba ár! Lenovo ThinkPad T590 - i5-8GEN I 16GB I 256GB SSD I 15,6" FHD Touch I Cam I W11 I Gari!
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7700X 32/64GB RAM RTX 4070Ti Super GAMER PC termékbeszámítással
- Apple iPhone 12 Pro 128GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
