Új hozzászólás Aktív témák
-
#29899
moha21
veterán
DonThomasino
#29896
moha21
veterán
válasz
DonThomasino
#29896
üzenetére
[link] nekem ilyen van. ebay-en 2 k körül adják.
-
#29898
mezis
félisten
DonThomasino
#29896
mezis
félisten
válasz
DonThomasino
#29896
üzenetére
Úgy rémlik, hogy régebben volt olyan szkóp, amit a gyár saját, egyedi csatlakozóval készített.
-
#29894
didyman
őstag
DonThomasino
#29893
didyman
őstag
válasz
DonThomasino
#29893
üzenetére
Érdemes költeni rá azért, megéri, meg sok későbbi kényes mérésnél szívástól megment. :-)
-
#29892
didyman
őstag
DonThomasino
#29891
didyman
őstag
válasz
DonThomasino
#29891
üzenetére
Mi az, hogy egyfajta? Jellemzően BNC az egyik vége és a célnak megfelelő mérőfej (csipesz, banándugó, satubbi) a másik vége. Jellemzően lehet tizes osztós, vagy nem, vagy kapcsolható. Lényeges a lezárás impedanciája, összetétele, a vele mérhető maximum frekvencia, és feszültség. Beszerezhető minden, az ár elsősorban a márka és maximum freki, illetve mérőfejkialakítás függvénye.
-
#29891
DonThomasino
veterán
DonThomasino
veterán
A szkópoknak általában egy fajta vezetékük van?
Sokba kerül egy ilyen, könnyen beszerzehető? -
#29890
darvinya
titán
vodkaboy22
#29889
darvinya
titán
válasz
vodkaboy22
#29889
üzenetére
Ez már így szokott lenni.
Akkor jó főleg, mikor félbe kell hagynom és elfelejtem hol tartottam.
-
#29889
vodkaboy22
addikt
totya694
#29884
vodkaboy22
addikt
válasz
totya694
#29884
üzenetére
Egyre jobb én ha nincs nagy áram akkor inkább egy induktivitást tennék be
: kis torroid 230-400uH értékkel.
Na majd én is küldök képet most van megint 2 db dolog amivel mesterkedni akarok csak vagy a munka vagy más folyton az orromra csap, hogy nincs időd erre sipirc dolgozni
-
#29884
totya694
őstag
vodkaboy22
#29883
válasz
vodkaboy22
#29883
üzenetére

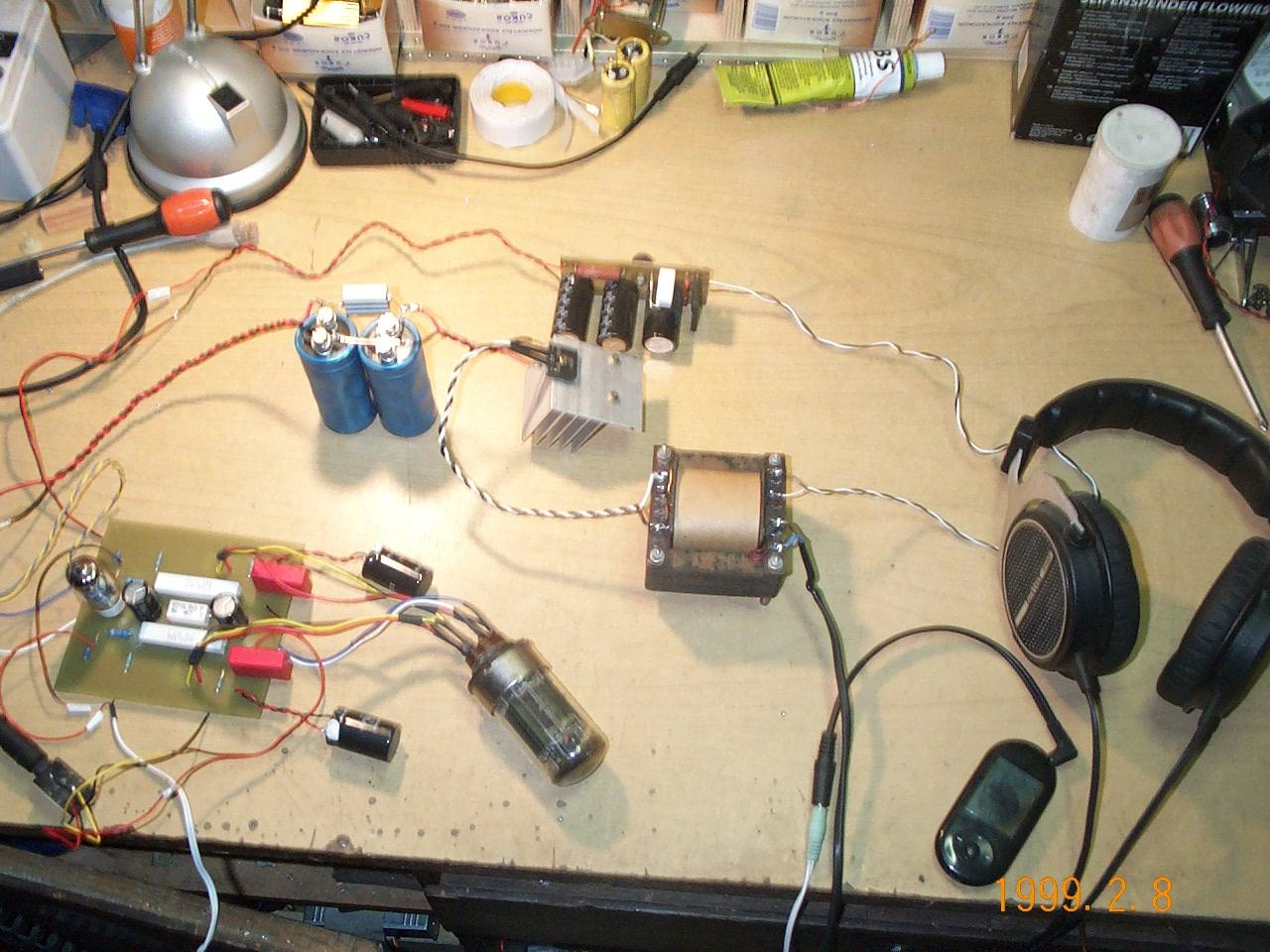

Már "átláthatóbb" és szűrt fűtő feszültséggel a brumm is elmaradt.Egy picit alatta vagyok a 6,3V-nak (6,15V) de ez még orvosolhatom.0,45R 20W-os ellenállás megoldja majd a gondom(most 0,5R 10W-os van a 2db 6800uF közt...
Majd azért módosítva lesz ezen pár dolog még csak elő körben a hangjára voltam kíváncsi és már így is tetszik -
#29883
vodkaboy22
addikt
vodkaboy22
addikt
NIncs valakinek eladó 6n16B subminiature elektroncső (esetleg 6n18B) ?
(6n17B is lehet) -
#29882
moha21
veterán
vodkaboy22
#29881
moha21
veterán
válasz
vodkaboy22
#29881
üzenetére
Nem tudom mikor kerül t bele az eredeti kérdésbe impedancia szó, nem tudom követni a dialógust.
-
#29879
darvinya
titán
vodkaboy22
#29878
darvinya
titán
válasz
vodkaboy22
#29878
üzenetére
Már nem lehet kapni, még használtat sem.
Akkor max. keresgélek hasonló pickup-ok bekötését és próbálgatok.
Köszönöm.
-
#29877
vodkaboy22
addikt
darvinya
#29876
-
darvinya
titán
válasz
moha21
#29872
üzenetére
Pickup impedanciáját.
Gondolom ez alapján kell méretezni Hangzás kondit, hogy nem fogjak be semmilyen rádiót.Ahogy most van az standard kondenzátorok, de a pickup nem az eredeti.
Újabb, de nem én vettem.(#29874) vodkaboy22
Akkor jól gondoltam, hogy impedanciát ezekkel érdekes mulatság lenne mérni.
Kérdés, hogy 68pF-et cseréljem le 680pF-re?
-
#29875
hNp88
aktív tag
vodkaboy22
#29873
hNp88
aktív tag
válasz
vodkaboy22
#29873
üzenetére
nem nem saját tervezésű, csak kb tegnapra kell, ezért ezzel próbálkoztam
amúgy Nixie-hőmérő panel lesz majd ha lesz általam tervezett is, felrakom azt is.
-
#29874
vodkaboy22
addikt
darvinya
#29870
vodkaboy22
addikt
válasz
darvinya
#29870
üzenetére
A pick-up elég nagy 15k<- nál nagyobb bemeneti impedancia miatt nagyon is fontos az a 680pF. Főleg ha még a bemeneti imp van 500k is nah akkor 680pF-al már 468Hz a vágási freki magyarul felette minden átmegy alatta meg 20dB/dekád csökkenés van. Tehát az a vacak kis 680pF is sunyi sokat jelenthet!
Bemeneti Imp-et ezekkel nem hiszem, hogy tudsz mérni... Ha tudnál 0-2Vos nagyságrendben 5 digites pontosan feszt megmondani illetve tudnál 50uA 1mA nagyságrendben pontosan mérni akkor lenne értelme méricskélni egy 20-20kHz-et tudo fgv generátorral.
Ja pontos árammérő helyett lehet még választani preci ellenállás + 6digites 0-2V műszert.
Az a baj nem tudom melyiket könnyebb találni 0.05%> ellenállást amit feltudsz mérésre használni rendesen vagy 50uA - 1mA 5-6 digites mérőműszert
-
#29873
vodkaboy22
addikt
hNp88
#29871
-
hNp88
aktív tag
üdv népek,
íme, az első próbálkozásom eredménye a Positiv20-as NYÁK-készítéssel: [link]
legelső próbálkozáshoz képest egyáltalán nem rossz szerintem, sőt... csodálkozom rajta. vasalásos módszerrel kb 2 éve szenvedek, elég gyatra eredményekkel
ez meg elsőre ilyen jól sikerült... a lemez széleiért bocsánat, nem vettem túl komolyan, gondoltam úgysem sikerül. illetve néhol hiányosak a forrszemek, azt már én csiszoltam túl, a fotolakk eltávolításakor.
ps. maga a levilágító "berendezés" (a múltkoriban tárgyalt HGLi lámpa) ma költözött egy kinti szekrénybe, mivel nem bírom az ózont a szobában
de annyira gány lett, hogy azt inkább nem mutogatom -
#29870
darvinya
titán
vodkaboy22
#29869
darvinya
titán
válasz
vodkaboy22
#29869
üzenetére
Köszönöm, hogy sikerült meg fejteni és a választ.
Akkor vegyem ki a 68pF-et(most ez van 680pF helyett).?
Vagy inkább rakjam be 680pF-et.Pickup értékét nem tudom.
(mérését meg nem tudom hogyan kell.
)
Ez alapján kellene a Tone szintszabájzon lévő kondit méretezni.
Műszerem SYG DT9205A.
És van még lakatfogos V-A-es.
Több nincs.
Ezzekkel hogyan tudnám meg mérni? -
#29869
vodkaboy22
addikt
darvinya
#29828
vodkaboy22
addikt
válasz
darvinya
#29828
üzenetére
A tone- poti a egy aluláteresztő szűrő vágási frekijét állítja. Magyarul ha eltekered nullába akkor kisebb lesz a vágási freki és így a magas hangok nagy része nem jut tovább.
A másik poti hangerő poti slusz pasz letekered halk feltekered hangos. Annyi érdekességel, hogy ha utána valami nagy bemeneti impedanciás dolog van akkor az egészen magas hangok "könnyedén" átcsusszannak a 680pF kondin és azok-ra nem fog hatni a hangerő szabályzó. Ergo a magas hangok gondnélkül tovább jutnak (felül áteresztő szűrő), míg a kisebb frekis hangok hangerejét tudod állítani.Magyarul, ha 68nf-GND állásban van a tone akkor kafán leszűrőd a magasabb frekis hangokat tippre olyan 5-7kHz- felettieket (Nem tudom az utána levő fokozat impedanciáját ezért tipp.)
Tehát mitörténik ha ezt csinálod amit írsz? Lesz egy köröd amiben van egy L + Rtrafo+ 68nF x 250k x 680pF
Ha ez kiad egy hallható rezgőfrekit akkor lesz ez a jelenség. (Thompson-egyenlet) (x = replusz) -
darvinya
titán
Erre (#29828) darvinya valaki?
-
Lompos48
nagyúr
válasz
atesss
#29862
üzenetére
A feladat definíciója így szólt:
Tudnátok ajánlani valami egyszerű kapcsolást vezetéknélküli hangátvitelreMelóval megoldható egy 6.5MHz-es középfrekvencia (a szomorú emlékű KGST periódus OIRT szabványú középfrekvenciája), amivel persze bonyolódik az adó és vevőoldal is. A szomszéd ellenben nem hallja, csak, ha van régi standardos TV-je és arrafelé keresgél. Persze "beszúrható" a vivő az egyébként se használt S1 vagy S2 csatornába is.
Ez már azonban nem egy pár üzenetváltásba belepaszírozható téma.
-
atesss
addikt
válasz
Lompos48
#29851
üzenetére
Akkor ez FM frekvencia. Aminek azért annyira nem örülök.
De akár még jó is lehet, csak jó lenne tudni az adóteljesítményét - és így a hatótávolságát.
Pl. egy FM transzmitterhez (amit pl. autóban szoktak használni) képest ?A gondom az vele, hogy mivel FM, bárki belehallgathat.
Az ok hogy pince, de pl. a földszinti lakó simán belehallgathatna.
Nem titkos dolog, amit hallhatna; de azért nem a legjobb így... -
Lompos48
nagyúr
válasz
Keeperv85
#29855
üzenetére
Elsieted a dolgokat.
A kvarc feszültségre nem csinál semmit. Esetleg olyanok tudják ezt, amik mellé be van tokozva az oszcillátor többi eleme is. Azoknak ellenben legalább 3 láb kell ehhez.
Az általad mellékelt Colpitts oszcillátor számításához az általad felsorolt paraméterek közül egy se kell, mert:
Ucemax: nem szokás Colpitts-okat tervezni nagy feszültségekre (maximum különleges esetekben), és nem utolsósorban: nagyon kevés az a tranzisztor, ami ne viseljen el néhány tízvoltot.
Ubemax: Ilyen paraméter csak Ubesatmax formában létezik, de itt nincs/nem lehet szó szaturációról (telítettség). Létezik ellenben Vebmax, ami ugyancsak nem játszik, mert ez az átmenet nem fog záróirányú feszültséget kapni.
Idmax: ilyen paraméter nincs bipoláris tranzisztoroknál.
Pdmax: nem hinném, hogy egy ilyen oszcillátorban melegedésbe tudnád hajszolni a tranzisztort túlzott disszipációval.
Eszedbe se jutott felsorolni a hfe (másnéven h21e) erősítési tényezőt, fT határfrekvenciát...
Légy figyelmesebb és körültekintőbb!
-
-
Keeperv85
nagyúr
válasz
Phvhun
#29847
üzenetére
Konkrét kész rajzot sajnos nem. Viszont maga a kvarc oszcillátor nagyon egyszerű, egyetlen földelt kollektoros fokozat, aminek a jelét egy kvarc adja, ami ugye feszültségre kötve "magától" oszcillál.
Viszont neked ezek a frekvenciák csak modulálni, de-modulálni kellenek... Az már nekem kissé magas labda, hogy a kisugárzást pl. hogy old meg...
Közben látom megjött a profi segítség!
-
atesss
addikt
válasz
Lompos48
#29844
üzenetére
A tekercs nem probléma - csak azt szeretném elkerülni hogy házilag kelljen csinálni.
Boltban azért elég nagy induktivitás-tartományban és "lépésközzel" kaphatóak. A teljesítmény már kérdésesebb, de kétlem hogy olyan nagy kellene, hogy ne lehetne kapni (normális, azaz mondjuk 1000Ft alatti áron).MOD: #29848
A mikrofon jelének erősítését is meg tudom oldani. Tehát szokványos, 2Vpp kimenetet feltételezzetek.
(Csak nem terhelhető alacsony impedanciával (pl. fejhallgató), nincs elég kimeneti teljesítménye - De itt ez nem is fog kelleni.) -
Lompos48
nagyúr
válasz
Keeperv85
#29846
üzenetére
Elsősorban @atesss-nek
Persze hogy.
Ez az adó részen egy járható út. De vételnél valahogy csak le kell emelni a modulált jelet. Most nem jut eszembe erre megoldás.Adóként el lehetne játszadozni egy ilyen varactor (varicap) diódás megoldással, csak nem elég moduláló jelnek a mikrofon által adott szint, azt erősíteni kellene, hogy valamicske modulációt tudjanak produkálni a diódák.
vagy ennek a felső részével (multivibrátor nélkül):
-
-
-
válasz
darvinya
#29837
üzenetére
Itt egy Desktop PC táp kapcsolási rajza.Igaz,hogy ez csak 200W-os táp de a lényeget kiolvashatod belőle.
A 230V-ot igen egyenirányítják majd egy oscillátorral 20kHz-re feltornázzák a frekvenciát és azt viszik rá a porvasmagos trafóra.
Lehet eszelni a PC táppal de sok vele a meló és mire átalakítod anyagilag lehet többe jössz ki mint ha veszel egy +/- tápot(vagy csinálsz trafósat)
Ittis van még néhány kapcsolás -
atesss
addikt
Tudnátok ajánlani valami egyszerű kapcsolást vezetéknélküli hangátvitelre ?
Amit tudnia kellene:
- Egyszerű legyen (ne kelljen pl. tekercset házilag méretezni; támogatom akár komolyabb célIC-k használatát is az egyszerűbb - és így gyorsabban, próbanyákon is összerakható - áramkör érdekében).
- Nagy adóteljesítmény - "légvonalban" kb. 15m kellene csak most, de egy pincében, ahol baromi vastag falak vannak (+boltívesek). Bár úgy tűnik nagyrészt tégla, és nem vasbeton.
- Egy mikrofon jelét továbbítaná egy fülhallgatóra - így a végfoknak legyen elég teljesítménye fülhallgatót meghajtani (bár erre tudok külön áramkört is csinálni ha kell - egységcsomagban kapható egész korrekt áron egy műverősítős kapcsolás) -
darvinya
titán
PC táp adatai:
+12V 8A
-12V 0.5AAz viszont fura, hogy előbb egyenirányítva van diódákkal utána 330uF-es kondi, utána Cxxxx M0F4 tranyó?, és ez után kerül trafó sorra.
Ebből, hogy lehetne nekem való tápot létrehozni.?
(#29835) Keeperv85
Így néz ki az eredeti bekötése.
Ezek szerint AC trafó??
-
atesss
addikt
válasz
darvinya
#29820
üzenetére
Nagyon komoly darab !
Csak sajnos az ára is az...Valami olcsóbb (azaz mondjuk olyan 60-70e környékén) ?
Amennyiért lehet kapni pl. kézikamerákat FullHD felbontással, komoly zoommal (elég méretes optikával) - technikailag simán beleférhetne ebbe az árba egy ilyen.
Csak a kérdés az hogy a gyakorlatban mi létezik, és mennyiért adják... -
kjani18
őstag
válasz
darvinya
#29830
üzenetére
- Az opamp stereo, de csak az egyik oldal van lerajzolva, kettőt kell csinálnod egy IC-vel, akkor stereo lesz.
- A PC tápnak van -12V-os kimenete is, bár nem igazán terhelhető, de elégnek kellene legyen
- 15V helyett 12V- ról is elmegy a rajz szerinti erőlködő.
- Ragasztó
- Nem tudom mi okozza, de szerintem a play - rec átkapcsoló kontakt hibája lehet ludas. -
darvinya
titán
Van itthon RC4558P és van PC tápom.
Ezek fő alkatrészekkel meg lehet építeni ezt.
Találtam mellé ezt, de ahogy nézem ez soha nem lesz sztereó.
Ahhoz, hogy sztereó legyen dupla RC4558P kellene?
A PC táp trafó 12V-os részét használnám.
Viszont ± feszt miként tudom le venni róla?
Primer 2db láb, Szekunder 6db láb+1db föld/testMás

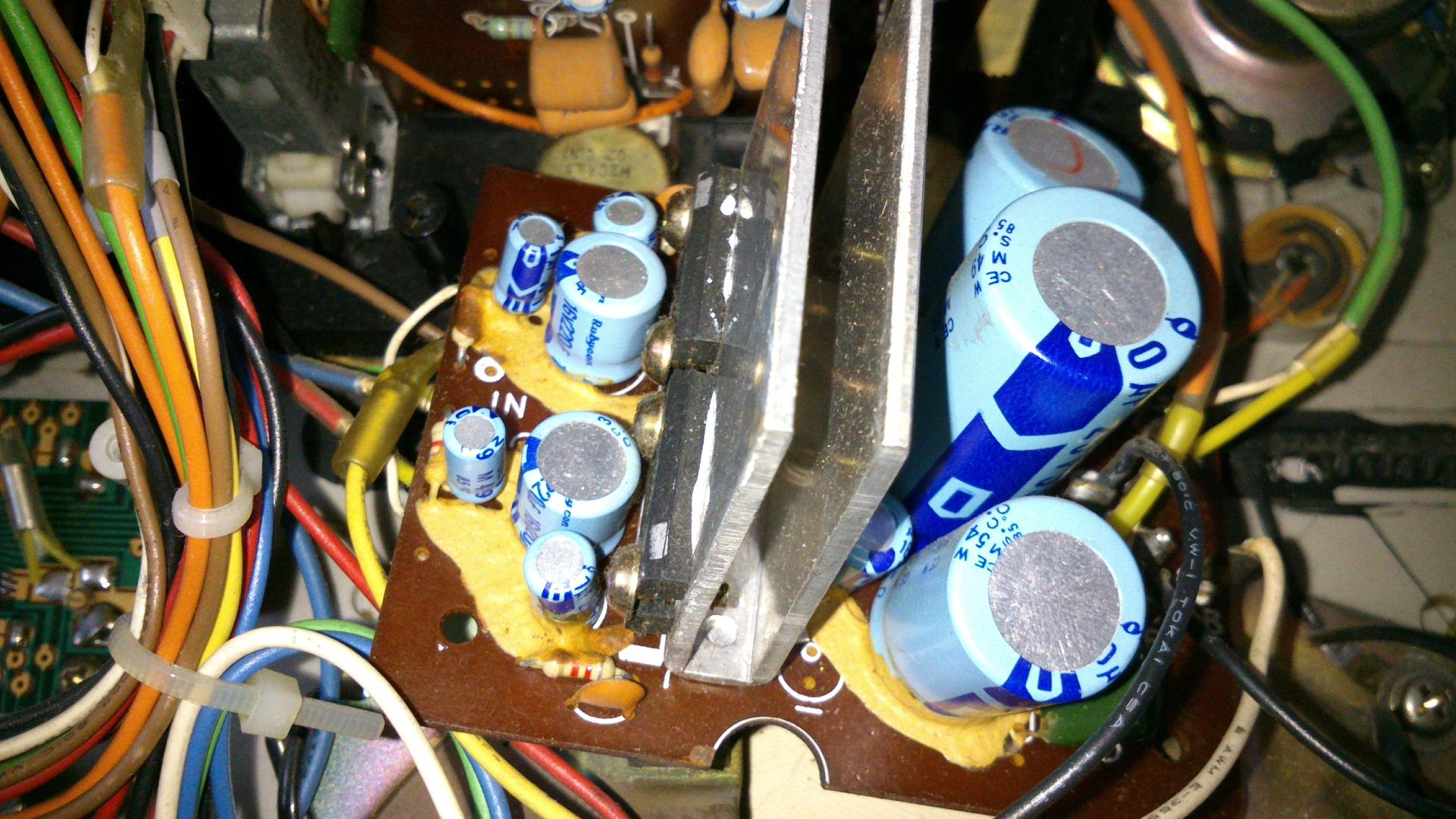

Ez most ragasztó vagy teljesen kifolyt a kondi.
A magnó működik szól, csak néha elkezd búgni, de ezt megszüntethető, ha pillanatra felvételt elindítom.
Mi lehet gondja.
[ Módosította: Eagle16 ]
-
darvinya
titán

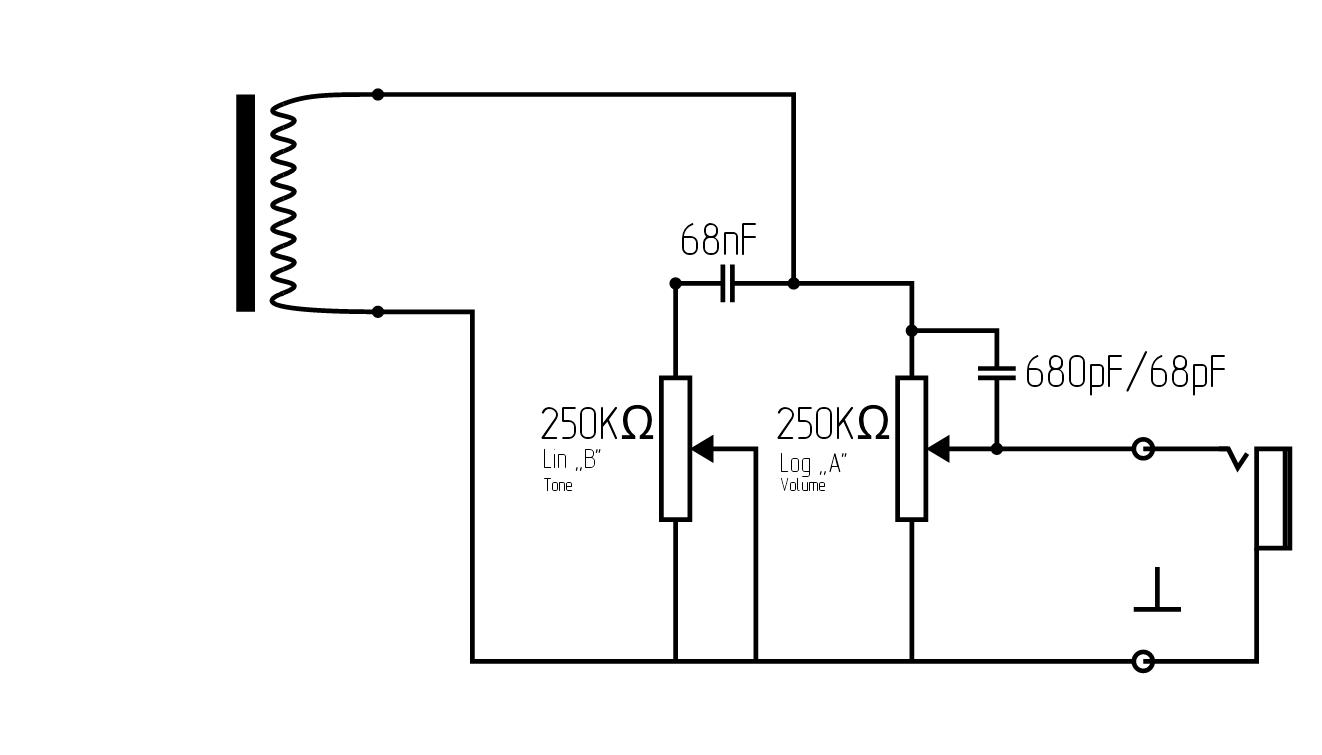

Lenne ez a pickup bekötés.

A probléma az okozza, hogy Tone potin a 68nF-GND állásba tekerem, és az egyszerű FuzzFace torzítás potit max-ra rakva.
Rádiót fogok, de ez gyorsabban megszűnik a Tone potin növelem az ellenállás értékét GND-68nF között, mint a FF-en a torzítás potin növelem az ellenállást.Kérdés melyik miatt áll fel ez a jelenség?
-
#29827
Lompos48
nagyúr
vodkaboy22
#29826
Lompos48
nagyúr
válasz
vodkaboy22
#29826
üzenetére
A "klasszikus" USB 500mA-t tud maximum. 12/5=2.4, 500/2.4=208 mA és még ott kísért a konverziós hatásfok szelleme is.
-
#29826
vodkaboy22
addikt
vodkaboy22
addikt
Hali körbe néztem dc-dc konverterek világába és kellene valami amit meg is találok bp-i boltban ami tud 5V-12V 250-300mA-t Furatszerelt legyen. Lehet diszkrét kapcsolás is, vagy ic minimális kiegészítéssel és kapcs freki >25kHz legyen.
Kösz segítséget. Természetesen USB-re raknám -
#29823
Daneeka
senior tag
diamondface
#29806
Daneeka
senior tag
válasz
diamondface
#29806
üzenetére
Hossz irányba többet mozgattam mint 2mm
Gondoltam, hogy valamit nyomok a kabel meg a csati közé, hogy stabilan áljon de azzal meg lehet megszüntetném az elektronikai kontaktot.
Mivel kb. havonta ketszer rendelek elektronikai alkatreszeket gondoltam veszek ilyet is csak nem tudom milyen neven keressem. -
Daneeka
senior tag
válasz
fero02
#29808
üzenetére
Nem őt törtem el hanem a középen lévő kissebbett. (kék-fekete MB feliratú szalagkábel megy bele)
Na most ez így első ránézésre jól fest a képen de valójában lötyög benne a kábel annélkül a reteszelő nélkül és egyből kiesik a kábel mikor hozzáér valami (pl. mikor visszatenném a billentyűzetet)
-
atesss
addikt
-
atesss
addikt
Üdv !
Digitális videószabványt keresnék (pontosabban egy ismerős) kamera összeköttetési célra, ami a következőt tudja :
- HD felbontású (1080p)
- Ingyenesen használható, és lehetőleg nyílt
- Kapható hozzá varifokális optikás kamera, aminek jó minőségű optikája van (értsd nem egy miniatűr "tűoptika") - ilyesmiket használnak pl. a biztonságtechnikai célú kameráknál is
- A képet PC-re kellene eljuttatni (tehát nem közvetlenül kijelzőre, mint pl. egy HDMI esetén !). Itt lehet szó egy USB-s illesztőről, vagy akár PCI-Expressz alapú kártyáról is (esetleg ilyen is lehet pl. hogy Firewire ).Erre létezik is egy szabvány - amelyet a biztonságtechnikában használnak: HD-SDI.
Az egyetlen probléma hogy ez jelenleg még mocskosul drága, egy kamera kb. 100e+; és asztali DVR létezik csak hozzá, ami pedig kb. 160e+.Van ötletetek alternatívára ?
-
Keeperv85
nagyúr
válasz
darvinya
#29810
üzenetére
Két kérdés: miért tranyó? A másik, hogy szerény logikámmal nem fogom fel, hogy ha feszt. mérünk, ráadásul az elő fok után, abból hogyan adódott a torzítás. Arra gondolsz, hogy van valami visszahatása esetleg? Szerintem egy normális végfok bemenete azt a zajt simán el fogja nyomni.
Én biztos ilyet építenék:
szerk: bár ezt sem így, inkább valami hasonlót...
-
diamondface
tag
válasz
darvinya
#29807
üzenetére
Deeneka lokalizálta már: "normál esetben a fehér műanyag foglalat és a szalagkábel találkozásánál vannak:"
Nem tudom sajna a csatlakozó típusát. Amiről szó van, az tulajdonképpen a foglalat része. Egy lapos, ék keresztmetszetű műanyag, a két végén kis körmökkel, amikkel a fehér műanyag házhoz kapaszkodik.
Képet nem tudok feltenni (mobil...) -
#29807
darvinya
titán
diamondface
#29806
darvinya
titán
válasz
diamondface
#29806
üzenetére
Mutatsd már meg mi tőrt el mert én nem látom.
(képen bekarikátni) -
diamondface
tag
válasz
Daneeka
#29803
üzenetére
Azt hogy sikerült eltörni?
Tulajdonképpen az rögzíti, 'reteszeli' a kábelt a foglalatba. Jó esetben annak kb. 2 mm-nyit szabadna hosszirányban mozognia.
Szerintem csatlakozóba építve kapható csak, mivel nem egy "fogyó eszköz" az a pöcök.szerk: ha ügyes vagy, ki tudod pöckölni valamivel, pl. egy vastagabb papírral, vékony műanyaggal
-
válasz
totya694
#29797
üzenetére
Hát, ez egy közel 60ezer forintos DJ lemezjátszó, van rajta külön pitch potméter amivel ugye lassítom gyorsítom a zenét, a pitch középállását, illetve a -7% +7% sebességváltozást kell kalibrálni. A motorja nagyon pontos quartz üzemű, ezzel nincs gond, az az egy potméter vacakol. Sima csavarhúzós feje van. Az a gond, hogy teljes alumínium a háza, lehet fúrnom kell akkor bele egy lyukat valahova ahol nem látszik és beletenni egy ilyen trimmelőt
-
Daneeka
senior tag
Eltörtem egy darabkát a laptopomban, mivel nem tudom mi a nevük pontosan ezért lefotóztam a helyüket, a szalagkábelt rögzítették a foglalatba, fekete darabkák voltak, normál esetben a fehér műanyag foglalat és a szalagkábel találkozásánál vannak:
Ez valami szabvány cucc ugye? Tudok venni ilyet a Lomex/SOSElectronic/RET stb.-ben? Milyen néven keressem?
amúgy Nixie-hőmérő panel lesz
ez meg elsőre ilyen jól sikerült...
)
