#32000
Lompos48
nagyúr
DonThomasino
#31997
Lompos48
nagyúr
válasz
DonThomasino
#31997
üzenetére
Bizony a videón is sorba vannak kötve.
És akkor érvényes az első kérdésem a kis feszültségről és a sok többi, ami elhangzott itt, szimmetrikus táplálástól elektronika akkuról etetéséig stb. Kérj kölcsön még egy autóakkut! -
#31999
Batman2
őstag
DonThomasino
#31997
Batman2
őstag
válasz
DonThomasino
#31997
üzenetére
Igen, és számomra ott is egyértelműen így van összekötve a két akku !
-
Batman2
őstag
Átnéztem az általam próbált 3 step-up konverter IC-nek az adatlapját és a példakapcsolásokat, abból számomra úgy tűnik, hogy nagyobb feszültség esetén a kompenzáló RC tag R tagjának ellenállását növelni kell, ha nagyobb áramerőt is akarok, akkor pedig a C tag kapacitását csökkenteni kell.
Majd kipróbálom, hogy viselkednek így a tápok.
Üdv.
-
#31996
Batman2
őstag
DonThomasino
#31994
Batman2
őstag
válasz
DonThomasino
#31994
üzenetére
Ha a középső kivezetést veszed föld pontnak, akkor ahhoz képest van +12V és -12V is, a dupla tápok mindíg ilyenek, akár transzformátorra állítjuk elő hálózatból, akár két elem, vagy akkuból !
Üdv.
-
#31995
Batman2
őstag
DonThomasino
#31992
Batman2
őstag
válasz
DonThomasino
#31992
üzenetére

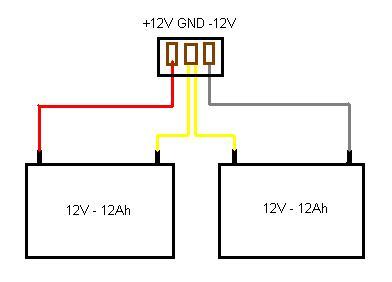

Szerintem kell a középső, így kellene bekötnöd:
Üdv.
-
#31993
Batman2
őstag
DonThomasino
#31984
Batman2
őstag
válasz
DonThomasino
#31984
üzenetére
A kettő akku szerintem egy dupla tápot képezhet, erre utal számomra a 3 pólusú akku csatlakozó is, így 4 helyett 2 kapcsoló elemmel is megvalósítható a transzformátor közép kivezetéses primer tekercsén való polaritás cserebere, hogy meg legyen a transzformálható négyszög jel !
A 3 pólus szerintem: -12V, GND, +12V (összesen 24V, de mindenképpen 2x12V formájában)Ha ez van, akkor 1 akkuval, szimplán 12V-tal nem működik az biztos, és ha csak 1-et kapcsolsz rá, a másik helyét pedig üresen hagyod, akkor üres/rossz akku kijelzést fog adni a szünetmentes !
Üdv.
-
#31992
DonThomasino
veterán
ffodi
#31991
DonThomasino
veterán
-
ffodi
veterán
válasz
moha21
#31990
üzenetére
Kicsit visszaolvastam, rákerestem az adott problémára a topicban (most volt rá időm
), és látom APC RS 800-asa van a kollégának.Itt szinte 100% hogy 24 V-os rendszerrel van dolgunk. A gyári akkupakk RBC32 névre hallgat. Gyorsan rákerestem, itt egy videó, hogyan is épül fel a telep. Tisztán látszik, hogy sorba vannak kötve az akksik, ergo névlegesen 24 V van a telep kimenetén.
Szerk.: Továbbá az is látszik valamennyire a videón, hogy a sárga és piros vezetékek, melyek a csatiban megtalálhatók lényegében közösítve vannak. Így ez valószínű valamiféle "sense" jelet szolgáltathat.
-
#31990
moha21
veterán
DonThomasino
#31988
moha21
veterán
válasz
DonThomasino
#31988
üzenetére
Vagy legalább némi képet adj vagy valami info-t, hogy 24V-ról megy-e. A Labortápozást felejtsd el, bár üresen lehet bekapcsolna róla..
A nagytestvérei a net serint enek az ups-nek 24V-ról mennek. Ez még ettől semmit nem bizonyít.
-
#31989
ffodi
veterán
DonThomasino
#31988
ffodi
veterán
válasz
DonThomasino
#31988
üzenetére
APC UPS-eknél ha jól tudom (és talán vagy mind, de ha nem is, akkor a legtöbb gyártónál/esetben) az elektronika, vagy annak egy részének tápellátása az akksi(k)ról történik. Ha nincs benne akksi, nem fogod tudni bekapcsolni.
Ezt az ötletet szerintem felejtsd el. Keríts még egy akkut a már meglévő mellé (értelem szerűen, ha lehet, akkor ugyan olyat), és azzal tesztelj.
-
#31986
ffodi
veterán
DonThomasino
#31984
ffodi
veterán
válasz
DonThomasino
#31984
üzenetére
Ezekben az UPS-ekben általában sorba vannak kötve az akksik, szerintem ez a te eseteben sincs másképp. Emiatt viszont 24 V-os akksit kellene rákötnöd, vagy két 12 V-os autóakksit sorba.
Ha nem tévedek, akkor ez egyértelműen megmagyarázza az általad leírt jelenséget, ugyanis az UPS kvázi hibásnak látja az akksitelepet, mert túl alacsony a kapocsfesz. (ha az elektronika nem hibás).A harmadik vezeték valószínű valami hőérzékelő lesz, ahogy a többiek is mondják.
-
#31985
kjani18
őstag
DonThomasino
#31984
kjani18
őstag
válasz
DonThomasino
#31984
üzenetére
A harmadik lehet egy hőszenzor a csatiban az akksiknál?
-
#31983
Lompos48
nagyúr
DonThomasino
#31980
Lompos48
nagyúr
válasz
DonThomasino
#31980
üzenetére
Két akku volt benne szembe fordítva egymással.7aH
Mondjuk a csatlakozón 3 pont van én csak kettőt kötöttem be.
A harmadikat üresnek véltem.Itt van/lesz a kutya elásva! Próbáld valahogy 2 akkuval és leellenőrzött polaritással.
-
#31981
tornas
őstag
DonThomasino
#31980
tornas
őstag
válasz
DonThomasino
#31980
üzenetére
Nincs esetleg felcserélve a polaritás? Mármint, nem fordítva van bekötve az akku?
-
#31980
DonThomasino
veterán
Lompos48
#31978
-
#31979
kjani18
őstag
DonThomasino
#31977
kjani18
őstag
válasz
DonThomasino
#31977
üzenetére
Nem lehet, hogy több akkus a rendszer?
-
#31978
Lompos48
nagyúr
DonThomasino
#31977
Lompos48
nagyúr
válasz
DonThomasino
#31977
üzenetére
Tanácstalan vagyok.
-
#31976
Lompos48
nagyúr
DonThomasino
#31974
Lompos48
nagyúr
válasz
DonThomasino
#31974
üzenetére
Akku nélkül hálózatról működik?
-
#31975
Gyula84
veterán
DonThomasino
#31974
Gyula84
veterán
válasz
DonThomasino
#31974
üzenetére
Hát reset gomb én szedtem mér szét pár db szünetmentest általában egy mikorkontrollel volt benne gondolom azt reseteli
-
#31973
Lompos48
nagyúr
DonThomasino
#31972
Lompos48
nagyúr
válasz
DonThomasino
#31972
üzenetére
Nagyon lemerüt akku?
-
#31972
DonThomasino
veterán
DonThomasino
veterán
Probalgatom a szunetmentest egy auto akksival.
Terheles nelkul egybol villog pirossal
ovrload es a replace battery.
Ötlet? -
#31971
kjani18
őstag
sketchifun
#31964
kjani18
őstag
válasz
sketchifun
#31964
üzenetére
-
#31970
Lompos48
nagyúr
krisztianAMG
#31969
Lompos48
nagyúr
válasz
krisztianAMG
#31969
üzenetére
Ekkor még a másik oldal tökéletesen működött.
Akkor valami hiba van a rosszul működő csatornával.
...alakítani úgy, hogy a kimenetein 12V legyen...
Nem kell rajta semmit módosítani. Minden LED-ellenállás csoport helyett beköthető egy-egy szalagdarab. Feltétel, hogy a táplálás12V legyen. Nem ehet bármilyen hosszú a darab, mert egy tranzisztor nem képes bármekkora áramra.
Virtuális föld:
A jobb megoldás természetesen a tranzisztoros. Ugyanakkor ha igaz, ami a rajzon van, azaz tényleg 2 db. 9V-os elem a táplálás, akkor a tökéletes föld a 2 elem közös pontjára kötött szál lenne.
-
#31969
krisztianAMG
senior tag
Lompos48
#31933
krisztianAMG
senior tag
válasz
Lompos48
#31933
üzenetére
Azt elfelejtettem írni, hogy rákapcsolt jel nélkül is világítanak. Azért kipróbáltam a kondikat is, nem hozott változást, a trimmerek tekergetése sem segített. Az egész ott kezdődött, hogy az egyik oldal táprészével volt valami gubanc, úgyhogy azt szétszedtem. (Ekkor még a másik oldal tökéletesen működött.) Újra összeraktam, s láss csodát, működik mindkét oldal, csak most meg az alsó LED-ek kezdtek el világítani. Na majd nekiesem még egyszer.
De közben eszembe jutott még két kérdés:
1. Ezt a tranzisztoros kivezérlésjelzőt át lehetne alakítani úgy, hogy a kimenetein 12V legyen? 30cm-s LED szalagokat szeretnék ráaggatni. -
#31968
moha21
veterán
vodkaboy22
#31965
moha21
veterán
válasz
vodkaboy22
#31965
üzenetére
Mert eleve a komplex számok trigonometrikus alakját a hálózatunk szinuszos mivolta miatt tudjuk felhasználni.
Persze a Q marad Q, a P is marad P más jelalak esetén is csak nem tudunk ilyen egyszerűen képletet alkalmazni rá. Persze fel tudjuk bontani őket ( Fourier sorba fejtés ) és egyéb trükkök, bár az igazat megvallva már én sem emlékszem pontosan, mert nagyjából csak 50Hz-es szinusszal találkozom.
-
#31967
hNp88
aktív tag
vodkaboy22
#31966
hNp88
aktív tag
válasz
vodkaboy22
#31966
üzenetére
"Vagy inkább az amikor a kínai budi öntisztítö ülőkéjére sz.rnak na az a "tisztítás" minden sz.ros lesz..."
hát ez a hasonlat azért ütött.
-
#31966
vodkaboy22
addikt
sketchifun
#31964
vodkaboy22
addikt
válasz
sketchifun
#31964
üzenetére
Igen megfelelő kapcsolásban " sorbakötve" több is elérhető és 35V on is tud 3A-et a lényeg hogy (Ube-Uki)*I fogja adni az eldiszipált kakaót na most ha ez több mint amit bír az IC akko gikszer van... Vagy inkább az amikor a kínai budi öntisztítö ülőkéjére sz.rnak na az a "tisztítás" minden sz.ros lesz...
-
#31965
vodkaboy22
addikt
moha21
#31963
vodkaboy22
addikt
válasz
moha21
#31963
üzenetére
Felévonás nem volt. De miért csak szinuszos? Bármilyen teljesítmény rendszerben meddő Q Valós P az hogy nem a Q-t vagy P-t hogy számítjuk már az más tészta
De a képlet érvényes marad. Vagy tévedek?
Bevallom energetikából kicsit sűgér vagyok azzal valahogy nehezen barátkoztam meg anno... -
#31964
sketchifun
senior tag
moha21
#31963
sketchifun
senior tag
válasz
moha21
#31963
üzenetére
Nem, azért annyira nem vagyok kezdő.
Teljesen feldolgozható volt az előző változat is. De azért köszönöm.
Már most agyalok, milyen nyákot tervezzek.
Más:
Van ugye az LM350-es IC. Ez ugye elvileg 3A-t tud elviselni. De a kimenete változtatható. Akkor ez most 5V-on és 35V-on is 3A-t tud? Illetve, egy ilyen IC 3A-t tud. Akkor ha többet alkalmazok egy kapcsolásban, nagyobb teljesítményt is elérhetek? (például sorbakötéssel, ami tudom, hogy nem lehetséges, de hogy értsétek, miről magyarázok.)
-
#31963
moha21
veterán
vodkaboy22
#31959
moha21
veterán
válasz
vodkaboy22
#31959
üzenetére
Mondjuk az S = U x I képlet lehet, hogy könnyebben feldolgozható egy kezdőnek.
1600W akkor, ha ugye a cos FI = 1.
A var-t pedig kicsivel írjuk.
"Sˇ= P + jQ S"
Ez ugye komplex számítási módszer ( csakis )szinuszos áramok esetére ( és ott is ideális ).
Ebből ennyi derül ki, hogy a komplex szám valós része megadja a hatásos teljesítményt, míg a képzetes része előjelesen megadja a meddő teljesítményt. Ez egy vektor lesz egyébként az S felé vonás kellene. -
#31962
hNp88
aktív tag
szaszayanou
#31961
hNp88
aktív tag
válasz
szaszayanou
#31961
üzenetére
miért lenne az olyan nagyon macerás? kb 10 furat, egy vékony véső meg némi reszelés, fél óránál nem több. kerek aljzatot én még nemigen láttam, de majd valaki profi felhomályosít ezügyben
amúgy ha csak neked, otthonra lesz, és nem zavar a gány megvalósítás, akkor "csokiból" letörsz egy hármas darabot, felcsavarozod hátulra, egy furat a bemenő vezetékeknek, és kész
-
#31961
szaszayanou
aktív tag
szaszayanou
aktív tag
Sziasztok!

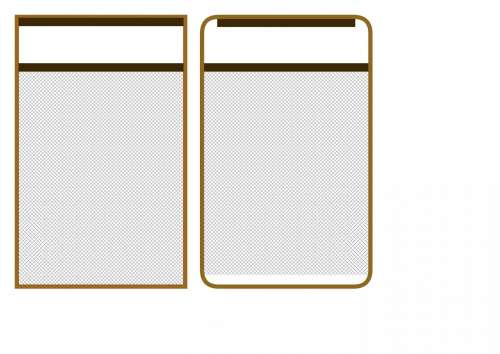

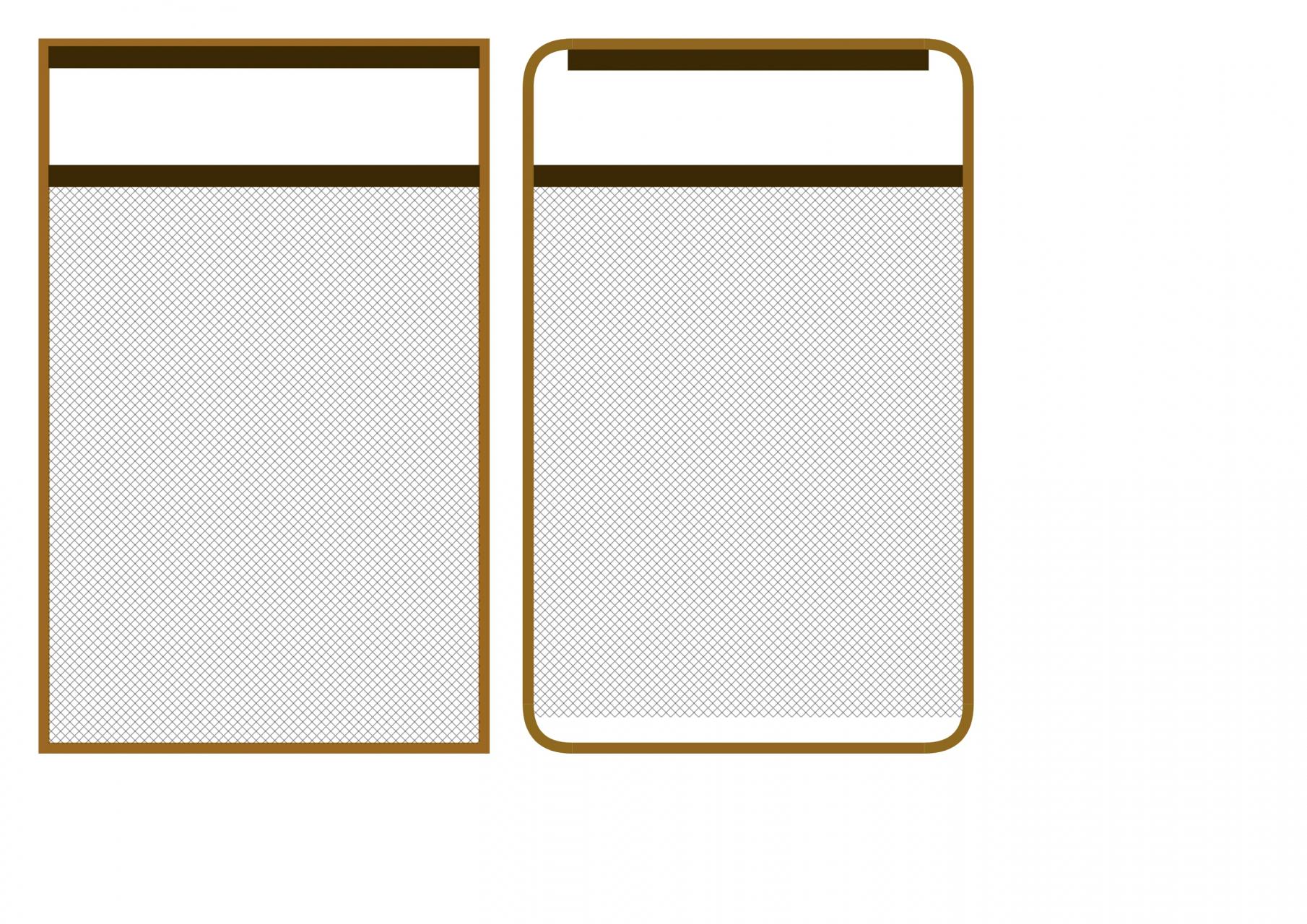

Készülök bedobozolni az erősítőmet és felmerült benne ma kérdés, hogyan érdemes megoldani a hálózati áram bekötését a tápba. A cél az, hogy a lehető legstabilabb legyen, eléggé frusztrál kezdőként, hogy elszabadul a nagyfeszültségű kábel. Alu dobozba készülöm tenni, ezért macerás lenne szerintem az IEC csati aljzata számára megmunkálni a dobozt. Van olyan kerek formájú aljzat, hogy csak fúrni kelljen, és ami jó lenne erre?
Másfajta megoldásra is nyitott vagyok persze.
-
#31960
Lompos48
nagyúr
sketchifun
#31956
Lompos48
nagyúr
válasz
sketchifun
#31956
üzenetére
Majdnem 8A áramigényt.
P = 1600VA = U * I = 230V * xA. Az x innen számolható.
@vodkaboy22 Ezt még hagyd egyelőre!
-
#31959
vodkaboy22
addikt
sketchifun
#31956
vodkaboy22
addikt
válasz
sketchifun
#31956
üzenetére
1600 W-ként nyugodtan felfoghatod
De
Sˇ= P + jQ S mértékegysége VA - P mtk W - Q mértékegysége VAR
Tehát a komplex össz teljesítmény a VA (YUp - Látszólagos teljesítmény = S ) -
#31958
moha21
veterán
sketchifun
#31956
moha21
veterán
válasz
sketchifun
#31956
üzenetére
vola szorozva amperral :-) .Látszólagos teljesítmény.
-
#31957
Lompos48
nagyúr
diamondface
#31955
Lompos48
nagyúr
válasz
diamondface
#31955
üzenetére
Megközelítőleg kiszámolható. Bár függ a konstrukciótól.
-
diamondface
tag
válasz
sketchifun
#31953
üzenetére
Az ilyen kaliberű erősítőknek +-80V "szokott lenni" a tápfeszültségük (legalábbis a tranzisztorosoknak). A nagyobbak (800-1000 W) +-115V-ról mennek.
-
#31954
Lompos48
nagyúr
sketchifun
#31953
Lompos48
nagyúr
válasz
sketchifun
#31953
üzenetére
A tok nevét kapásbón nem tudom. Egy IGBT tranzisztor valami 100A körüli áramra. Rákereshetsz sok van a piacon. Inverterekre, kapcs. tápokra kimondottan ajánlott. Sajnos nem kilóra mérik. Darabszámra is 100 euró nagyságrendű pénzbe kerül.
2db 2x500W-os Castone CPA-1000B lett összeépítve.
Adatlap szerint nem árt neki külön hálózati áramkört elkülöníteni. (Névleges teljesítmény felvétel max. 1600 VA
) Jujj! Ez egy erősítőnek. Nálad 2x. -
#31953
sketchifun
senior tag
Lompos48
#31950
sketchifun
senior tag
válasz
Lompos48
#31950
üzenetére
Ejha, ezek szerint elég borsos ára van.
Az erősítőről nem tudom, hány V feszültségen üzemel. Sajnos a régi tápja használhatatlan, egészen konkrétan felgyulladt az egész.
Egyébként kültéri hangosításhoz kell.
Azthiszem, egy nagyon fontos részletet kifelejtettem az előző hozzászólásból. Az erősítő NEM gyári! 2db 2x500W-os Castone CPA-1000B lett összeépítve. A miértjét én sem tudom.
A trafó valószínüleg elég a táphoz, a hozzá épített kapcsolás lehetett gyenge, csúcsrajáratás közben égett szét.
Meglehetősen költségesnek tűnik a vállalkozás, lehet, hogy tényleg a régi trafóhoz építek valamit, viszont elmondanád, hogy az a Tranzisztor tokozás, az egészen pontosan milyen típusú, és hogy mennyibe mérik kilóját?!
-
diamondface
tag
válasz
sketchifun
#31949
üzenetére
Az "erőlködőd" gyári tápja javíthatatlan??
-
#31950
Lompos48
nagyúr
sketchifun
#31949
Lompos48
nagyúr
válasz
sketchifun
#31949
üzenetére
Kissé túl nagy fába készülsz vágni a fejszédet.
Előbb pár kommentár:
A bátyámtól vett egy erőlködőt, ami eredetileg 4x500W leadására képes, 4Ohmon. Ez hídba kötve ugye 2x1000 Watt.
Mire akarsz ekkora teljesítményt használni? Tömbházbontásra? Viccet félretéve, ez kisebb szabadtéri koncertre is elég.
...tehát az IC-knek, és a Műveleti Erősítőknek nem lett baja.
Általában a Műveleti Erősítők is integrált áramkörök. Igaz, felépíthetők diszkrét elemekből is, de nem bevett szokás.
Gondolkodtam azon, hogy egy egyszerű kapcsolással felhasználom a régi trafót, de úgy vagyok vele, hogy nincs értelme, mert böszmenagy, nagyon melegszik, és nem túl stabil. (Direktben a kimeneten +/- 5V ingadozás van.)
Valószínű, hogy az a trafó se elég (böszme)nagy neki. Azt pedig, hogy ingadozásokat mutat meg kellene magyarázni mérési feltételek leírásával.
Kapcsolóüzemben gondolkodok. Mennyire lenne drága, és nehéz feladat egy 2000W-os, erősítőhöz megfelelő minőségű, kapcsolóüzemű tápegység készítése? Már egyáltalán ha lehetséges.
Nagyon drága és nagyon nehéz lesz megépíteni. De lehet. Esetleg készen is kapható. Láttam - ugyan nem feltétlenül erősítőhöz - kapcs. üzemű 7kW-os tápot (nagy CNC géphez), ára kb. 30000 euró. Ezt csak irányadónak.
És hogy még jobban elijesszelek: esetleg ilyen tranzisztorokra lehet szükséged:
Ami a legnagyobb hiányossága a hozzászólásodnak: egy kukkot nem írtál, hogy mekkora feszültséget és áramot kérnél egy ilyen táptól. Arról nem is beszélve, hogy lehet át se gondoltad milyen kellemetlen jelenségeket produkálhat egy kapcs üzemű táp audióban...
-
#31949
sketchifun
senior tag
sketchifun
senior tag
Sziasztok.
Elektronikát tanulok, sima trafós, 50Hz-es tápot már építettem, 210 W-os teljesítménnyel.
Most valami nagyobb kell, valami sokkal nagyobb.
A bátyámtól vett egy erőlködőt, ami eredetileg 4x500W leadására képes, 4Ohmon. Ez hídba kötve ugye 2x1000 Watt. Bár jó áron sikerült venni, van egy szépséghibája, a tápellátása tönkrement. Kipróbáltuk a kis 210W-os táppal(Ez egyébként labortáp, szabályozható kimenettel!), és szól, tehát az IC-knek, és a Műveleti Erősítőknek nem lett baja.
Most az a feladat, hogy új tápegységet kellene hozzá gyártani. Gondolkodtam azon, hogy egy egyszerű kapcsolással felhasználom a régi trafót, de úgy vagyok vele, hogy nincs értelme, mert böszmenagy, nagyon melegszik, és nem túl stabil. (Direktben a kimeneten +/- 5V ingadozás van.)
Kapcsolóüzemben gondolkodok. Mennyire lenne drága, és nehéz feladat egy 2000W-os, erősítőhöz megfelelő minőségű, kapcsolóüzemű tápegység készítése? Már egyáltalán ha lehetséges.
Neten keresgélve csak 10-20-50-100-200W-os kapcsolásokat találtam. Ezekkel nem lenne baj, csak nem tudom, az ezeket vezérlő IC-k kibírnák-e a 2000W teljesítményt.
A válaszokat előre is köszönöm!
-
#31943
totya694
őstag
vodkaboy22
#31935
válasz
vodkaboy22
#31935
üzenetére
Tudtommal azért szokták a kimenő trafó tekercseit több oszlopra megosztani,hogy az anód feszültség ne okozzon gondot.

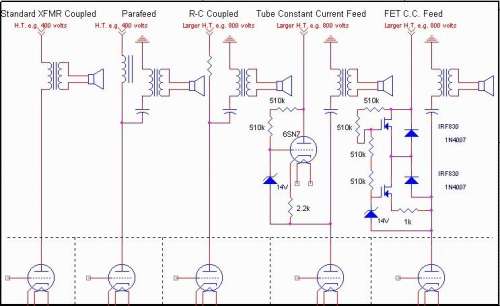

Alul látható egy rajzon -
diamondface
tag
válasz
vodkaboy22
#31935
üzenetére
A kimenő transzformátor hajlamos a környezetéből ( pl. helytelen elhelyezéskor a táptrafóból) "felvenni" zajt, vagy brummot. Ezt pont nem küszöböli ki az, amit felvázoltál.
Ha tévednék, javítsatok! -
Lompos48
nagyúr
válasz
Batman2
#31937
üzenetére
Erre olyan valaki kellene tudjon válaszolni, aki már ásott ezen a területen.
Ami furcsa - és ez mindenképp mérési hibára utal - az, hogy a kábel táphoz közeli végén kisebb feszültséget mérsz, mint a laptohoz érkezésnél. Erre tényleg csak a hullámforma vizsgálatával lehet(ne) választ találni.
-
Batman2
őstag
Megépítettem egy tápot a TL1170-es IC-vel is.
Ez asszem 100KHz-en ketyeg szemben a TL1370-es 500KHz-ével és csak 5A-es a kapcsoló FETje.Első próbálkozáskor véletlenül a másik IC-hez megadott értékű és kapcsolású alkatrészeket építettem be a frekvencia kompenzációs lábhoz (Vc) és érdekes értékeket mértem.
A feszültség stabilitása igen jó volt a tápnak, 3,8A-es terhelésnél is csak kismértékben esett a kimeneti feszültség, viszont mikor laptopra kötöttem, 8A körüli áramot vett fel az akkuból és eszeveszettül kezdett melegedni !!A Vc lábhoz megadott értékek 1Kohm és 1mikró, a 1370-esé pedig 2Kohm és 47nF, plusz egy külön 4,7nF-os kondi. Ez utóbbit építettem be előszőr.
Aztán mikor kicseréltem az alkatrészeket az adatlapban megadott értékekre, mindjárt jóval nagyobb lett a feszültségesése terhelésre, hasonló a másikéhoz, viszont laptoppal csak 5,5A-t vett fel az akkuból, szolidabb melegedés közepette.
Viszont ekkor meg az alkamazott induktor melegszik erősen, bá rez lehet így volt a mási esetben is, csak ott nem vártam meg hogy felmelegedjen, illetve csak az IC erőteljes melegedését vettem észre.Érdekes, hogy ennél a tápnál csak minimális mértékben tapasztaltam azt a feszültség érték eltérést a kimeneten, mint a másik két tápnál, hogy az táp panelján alacsonyabb feszültséget lehet mérni, mint a 25cm vezeték után a laptop csatlakozónál, ennél csak 1 tized V ez az eltérés és tartja a 18,9V-ot 19,05-re beállítva.
Utána olvastam ennek a frekvencia kompenzálásnak, hogy az a láb a hiba erősítő kimene és az áramkorlát komparátorának a bemenete, bizonyára ezért változhatott az áramfelvétel, az értékek változtatásával.
Az Rcés Cc tagra megadott értékeből csak annyit tudtam kbigarászni, hogy az Rc arra jó, hogy növelje a frekvencia, fázis stabilitást, amúgy maga a Cc értéke és a hiba erősítő 500Kohm körüli kimeneti ellenállásából keletkező RC tag határozza meg a kompenzációt, de hogy aztán a kondi értékét merre kell változtatni, hogy kisebb, vagy nagyonn terhelésen megfelelő legyen az értéke, vagy ez az érték specifikus magára az IC-re és minden üzemi körülmények között állandó, ez nem derült ki számomra !
Érti valaki jobban ?Ja és hogy mi a jó az áramkorlát, áramfelvétel szempontjából, ezt sem tudom, csak azt láttam, hogy valóban változik az értékek változásával az áramfelvétel és a kimeneti fesz. stabilitása is.
A kiegészítő kondit azt értem, hogy rendszerint a tizede a fő kompenzáló kondinak és a feladata a kimeneti, periodikus feszültség ingadizás csillapítása, hogy nagy terheléseknél ne legyen szabálytalan működés.Üdv.
-
#31934
moha21
veterán
vodkaboy22
#31925
moha21
veterán
válasz
vodkaboy22
#31925
üzenetére
Tartaléktranszformátor. Energetikában is használatos.
-
#31933
Lompos48
nagyúr
krisztianAMG
#31928
Lompos48
nagyúr
válasz
krisztianAMG
#31928
üzenetére
Ha a nullázással és érzékenység állításával nem orvosolhatő, akkor valószínűleg a rákapcsolt jelnek van egy egyenáramú összetevője. Azt látja és értelmezi jelnek a bemenet. Kipróbálnék egy bemenettel sorbakötött kondenzátort
-
Lompos48
nagyúr
válasz
darvinya
#31926
üzenetére
Gondolom az a RV1 és RV2 olyan, mint a R222-esen Gain és Master.
Nem tudom, hogy az milyen. Tény, hogy az RV1 és RV, mindkettő a bemeneti jelet osztja, első frekvenciafüggetlenül, a másik frekvenciafüggően.
Azaz Gain a pickup -ra kimenő jelet szabályozza előerősítőn, ...
Számomra a pickup tág értelemben kisteherautót (
), szűkebb értelemben hangszedőt jelent. Azaz egy jelforrást, amiről mást nem tudok. Ezeknek az összekapcsolái módját a gfelhasználó tudja/dönti el, aki ismer részleteket is.A hangszórót elbírja, RFT L3402-est?
Általában a hangszóró kell elbírja az erősítő kimeneti teljesítményét. A nhangszóró 8 ohmos és 15W-os, tehát az erősítő nem tudja tönkretenni. Ellenben a rajzon szerepel az R4 megválasztása (pont a már tárgyalt visszacsatoló körben) a hangszóró függvényében. Megközelítőleg 100-120 ohmosnak kellene v'lasztani.
Ennél a rajzon szereplő Bass és Treeble (mély és magas) beépíthető az elsőnek linkelt rajzba, kiváltva a Tone-t?
Melyik Bass és Treeble és melyik rajzon
-
Félre értés ne essék de azt mindenkinek saját magának kell bejáratni
Az esetleges szállítás közben ért elektromos és fizikai behatások?Az összetekert huzalnál a "kanyar belső felén"össze nyomódnak a részecskék![;]](//cdn.rios.hu/dl/s/v1.gif)
Az elektromos szmog meg minden gondos bejáratást gallyra vágHülyeségeket irkálni szerintem mindenki tud van aki véletlen és van aki szándékosan.Én azért ahol tudtam próbáltam támogatni azokat akik kísérleteznek új dolgokkal mert abból születnek a találmányok.Lehet nem szólt jól a SAL és csak megakarta kicsit tuningolni.
-
#31929
mezis
félisten
vodkaboy22
#31925
mezis
félisten
válasz
vodkaboy22
#31925
üzenetére
-
#31928
krisztianAMG
senior tag
krisztianAMG
senior tag
Sziasztok!
Építettem egy sztereó kivezérlésjelzőt A277D-vel. Kicsi bibi vele, hogy feszültségre kapcsolva, mindkét oldalon halványan világít az első LED. Nincs esetleg ötlete valakinek (Lompos?
), hogy mitől lehet ez? A kapcsolás: [link] -
darvinya
titán
válasz
Lompos48
#31924
üzenetére
Itt a [link] , és itt erre a rajzra ezt írta Version with tone and volume controls .
Gondolom az a RV1 és RV2 olyan, mint a R222-esen Gain és Master.
Azaz Gain a pickup -ra kimenő jelet szabályozza előerősítőn, Master pedig az előerősítő kimenetét szabályozza végfok felé.A hangszórót elbírja, RFT L3402-est?
-
#31925
vodkaboy22
addikt
vodkaboy22
addikt
Ohh heh autoformer trafó? MI is ez erről se tanultam... Miben más mint a sima trafó
-
Lompos48
nagyúr
válasz
darvinya
#31922
üzenetére
Hangszín nem a RV11 50kΩ-os poti?
Szerintem nem, de most nem tudom megokolni. Tény az, hogy a hangszínnek lineárisnak kell lennie. Emez pedig logaritmikus. Valami visszacsatolás a kimenetről, de gőzöm nincs mire való. Esetleg fiziológiai hangerő (loudness)
Nem, nem és nem kell.
, , -
#31923
vodkaboy22
addikt
vodkaboy22
addikt
Itt is van mire gondoltam
-
#31921
vodkaboy22
addikt
vodkaboy22
addikt
Kérdés:
Van értelme úgy csöves hangfalhoz erősítőt építeni, hogy a kimenő trafót kondin keresztül csatoljuk mondjuk egy White-féle katód követő fokozatra?
Így elméletileg csak az impedancia illesztés a lényeg és kapásból több előnyt is látok. Ahogy olvasgatom , leválasztó trafók legnagyobb rákfenéje a folyamatos DC nagy áram ami keresztül folyik rajtuk.
Tehát, ha kondi után van csatolva:
- NINCS DC gerjesztés csak az AC van már kicsatolva.
- Mint a LINE- illesztő trafók alulgerjesztett állapotban ez is sokkal lineárisabban viselkedne.
- Ha 600-1000Ohm körüli Primmerrel van csatolva akkor kis kapacitás is elég fólia ~10-20uF.
- A kimenő fokozat lehet akár párhuzamosított csövekkel, hogy nagyobb teljesítményt lehessen kicsatolni.
- Stabilabb munkapont.
- Kisebb hibavalószínűség.
- Kimenő trafó vezetéket lehet csak AC teljesítményre méretezni (A osztálynál nincs jelen a nyugalmi DC a tekercsen >> vékonyabb vezeték.)Van ilyen egyáltalán?
-
-
darvinya
titán
válasz
Lompos48
#31912
üzenetére
Ezek vannak leírás szerint ECC85 ECH81 EF89 EABC80 EM84 EL84.[link]
Annyira nem kell sok Watt, mert elég annyi ami most Regent 222-as.
Mivel R222-ashoz most veszek eredeti RFT L3402-es hangszórót, és ilyet vennék hozzá is.(#31913) mezis
Van már hozzá AC128-as FF-em, és javított KorgDST 3-as.( Boss SD-1/HM-2 alkatrészek amit össze kell csak Lego-ni, csak még nyák nincs meg, mert annyi lyukat itthon nem tudok kifúrni.
Ehhez jó lenne segítség…) -
#31910
Lompos48
nagyúr
diamondface
#31909
Lompos48
nagyúr
válasz
diamondface
#31909
üzenetére
Az ötvözött germániumtranzisztor struktúrája/technológiája alapjaiban különbözik a szilíciumtranzisztorokétől. Majdnem szimmetrikus, ami első látásra megmagyaráz majdnem mindent (amiket említettem). Kerestem egy metszetrajzot, de még nem találtam. Ha sikerül, bepótolom ezt a mulasztást.
-
-
#31908
Lompos48
nagyúr
diamondface
#31906
Lompos48
nagyúr
válasz
diamondface
#31906
üzenetére
Akkor jól jöttek elő az emlékeim. -
#31905
Lompos48
nagyúr
diamondface
#31904
Lompos48
nagyúr
válasz
diamondface
#31904
üzenetére
Germániumtranzisztorokkal még akár működhetett is volna. A VBEO fesz. hasonló a VCBO-hoz, alig valamivel marad le mögötte. Ugyanakkor röhejes módon felcserélt C-E-rel is "tud" egy pár egységnyi áramerősítési tényezőt (beta) felmutatni. Lásd AC128, AC188 és hasonlók.
-
#31904
diamondface
tag
diamondface
tag
Sikerült a Royal 85 kisrádiót megjavítani. Nehéz szülés volt.
Az előttem próbálkozónak sikerült a kimeneti tranzisztorokat fordítva betenni (C-E felcserélve). Nem csak nekem volt szokatlan a "pozitív földelés". -
Írja is az egyik kommentelő: "Ajánlom mindenki figyelmébe az 53. másodpercet, ahol a "feltaláló" hozzáér az elosztó bal oldalához és ezáltal az elmozdul. Meglepő módon azonban nem félretolja a mozdulattal az elosztót ahogy várnánk, hanem a kapcsoló helyzetére eső forgásponton elfordítja
Sajnos az alulról kifúrt elosztóba érkező tápvezeték ezt idézi elő, ezért mozgatni nem szabadott volna mert így kész a bukta
"Gondolom a problémámra (#31878) nincs ötlet.. asszem,akkor marad az, hogy veszek egy IMAX B6-ot, átalakítom kicsit az akkupakkot, és arról fogom töltögetni, amikor nagy ritkán kell..
És akkor érvényes az első kérdésem a kis feszültségről és a sok többi, ami elhangzott itt, szimmetrikus táplálástól elektronika akkuról etetéséig stb. Kérj kölcsön még egy autóakkut!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
,
Új hozzászólás Aktív témák
ekkold- Mibe tegyem a megtakarításaimat?
- Medence topik
- Autós topik
- Milyen POS terminál szolgáltatót válasszon egy mikro- vagy kisvállalkozás?
- Kazy Computers - Fehérvár - Megbízható?
- Torrent meghívó kunyeráló
- NVIDIA GeForce RTX 3080 / 3090 / Ti (GA102)
- Everest / AIDA64 topik
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Filmvilág
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Telefon felvásárlás!! Samsung Galaxy S21/Samsung Galaxy S21+/Samsung Galaxy S21 Ultra
- ÁRGARANCIA!Épített KomPhone i5 12400F 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- Xiaomi Redmi Note 11 Pro 128GB, Kártyafüggetlen, 1 Év Garanciával
- iKing.Hu - Samsung S25 Ultra - Használt, karcmentes
- DELL PowerEdge R730xd 16LFF+2SFF rack szerver - 2xE5-2680v3,64GB RAM,4x1GbE,H730 RAID v ZFS
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
