#48100
Lompos48
nagyúr
csabyka666
#48098
Lompos48
nagyúr
válasz
csabyka666
#48098
üzenetére
Természetesen a negatívhoz (testhez, vagy GND-hez, mind ugyanaz).
-
#48099
Kernel
nagyúr
norbert1998
#48089
Kernel
nagyúr
válasz
norbert1998
#48089
üzenetére
Tapasztaltam ilyet, egyszerűen csak a mikrofon miatt visszagerjedt (akusztikus visszacsatolás).
Mikrofon letiltásával, kisebb érzékenységre állításával is befolyásolható volt.
(#48098) csabyka666
GND-hez képest, ha már azt nevezik közös viszonyítási pontnak is.
-
#48098
csabyka666
veterán
Lompos48
#48097
-
#48097
Lompos48
nagyúr
csabyka666
#48096
Lompos48
nagyúr
válasz
csabyka666
#48096
üzenetére
Ez műszertől (is) függhet. Nem mond sokat. Mérjél feszültségeket, az beszédesebb.
-
#48096
csabyka666
veterán
Lompos48
#48095
-
#48095
Lompos48
nagyúr
csabyka666
#48094
Lompos48
nagyúr
válasz
csabyka666
#48094
üzenetére
Nem minden műszer sípol a dióda nyitóirányában. Az okosabbak biztos nem. Ellenebn diódaállásban valami 0.700 körüli értéket mutatnak.
Mérj feszültséget dióda előtt, dióda után, majd a tekercs melletti stabilizátor IC lábain.
Az sem kizárt, hogy a csatlakozó után közvetlenül létezik pici SMD kiolvadó biztosíték, ami megszakadt. Talán a csatlakozó és a dióda anódja között az a kicsi szürke valami. -
#48094
csabyka666
veterán
Üdv mindenkinek!
Került hozzám egy TP-Link router, ami semmi életjelet nem ad magáról. 9V / 0,6A-es (gyári) táppal jött, de hiába helyezem áram alá, a LED-ek teljesen sötétek. Az adapter terheletlenül 9,26V, a routerre csatlakoztatva 9,19V-ra esik, de szerintem az adaptert kizárhatjuk, legalábbis próbáltam egy másikkal is, ugyanúgy nincs semmi életjel, az alkatrészek sem melegszenek egyáltalán.
A képen jobb felül látható diódán egyik irányba nem jelez semmit a szakadásvizsgáló, másik irányba mutat értékeket, de nem sípol. Egyik irányba nem illene neki sípolnia?
Szerintetek hol lehet a gond? Kösz a segítséget előre is!
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48092
üzenetére
Kellene vennem egy hordozhatót. Vagy inkább építeni...
Miután ismét dolgozom a Wobbleren rá kellett jönnöm, hogy nem úszom meg a tisztességes analóg bemenet megtervezését, akkor meg már nem csak egy egyszerű Wobblert tudok majd csinálni, hanem fog működni szkópként is és ha az FFT-t is megcsinálom az fpga-ban vagy a pc oldalon, akkor spektrum analizátorként is.Elég sok cucc megvan már belőle, holnap rakok fel ezt-azt. Úgy tervezem, hogy ebben a hónapban már le legyen adva a nyák gyártásra.
-
#48090
darvinya
titán
norbert1998
#48089
darvinya
titán
válasz
norbert1998
#48089
üzenetére
Akkor túl nagy jelet csinált a driver, vagy zavarában öngerjeszést csinált.
-
#48089
norbert1998
nagyúr
darvinya
#48086
norbert1998
nagyúr
válasz
darvinya
#48086
üzenetére
Driver törlése óta nem csinálja. most win. alapértelmezett driver van.
driver fent, reboot megvolt, hibátlan. nem tudom mi volt, de ilyet még nem láttam. driver újrarakás helyrehozza, de amúgy ua. driver és beállítás van. nem értem. de amúgy az előlpapi fejes is nagyon zajos volt. driver újrarakás után megszűnt az is.
-
#48087
norbert1998
nagyúr
darvinya
#48086
norbert1998
nagyúr
válasz
darvinya
#48086
üzenetére
De ilyen eddig sose volt!
Csinálja 100-as helyett 50-es hangerőn is. Mármint, ha ez a gépen van állítva; de akkor az erősítő durván 7/8 hangerőnél csinálja.Szerintem driver lehet. Mindegy, azt most lekaptam, dobok egy reboot-ot, megnézem, mi lesz így, aztán driver vissza.
-
#48086
darvinya
titán
norbert1998
#48085
darvinya
titán
válasz
norbert1998
#48085
üzenetére
Lehetne, de nem.
Hang gerjedés, mint gitárnál is fellép, mikor torzítón a gitár közel van erősítőhőz.Túl nagy az előerősítés.
-
#48085
norbert1998
nagyúr
darvinya
#48084
norbert1998
nagyúr
válasz
darvinya
#48084
üzenetére
Szervízben a billentyűzetem, megint az undorító vezeték nélküli van
Bocsánat
Szóval, az erősítőn fél hangerő felett a szgépből jövő hang hajókürtszerű hangot ad, ami gerjed, szóval egyre hangosabb lesz. De ezt csak a PC-ből műveli. Mi találhatta? Lehet az integrált hangkari, vagy csak driver bug? Nem akarok teljes rendszert újrahuzni, de inkább azt, mint hogy egy halott hangkarim legyen a deszkán, amit éppen el szeretnék adni.
-
#48084
darvinya
titán
norbert1998
#48083
darvinya
titán
válasz
norbert1998
#48083
üzenetére
Légyszives írd újra, mert lenni nem magyar írás.
Olvasás olyan, mint „Ford Fairlane idézet”. -
#48083
norbert1998
nagyúr
norbert1998
nagyúr
Üdv!
Alakult egy nagyon fura dolog. Ha a PC-re kötött erőlködőmet fél hangerő fölé tekerem, nagyon durva, egyre erősödő hajókürt szerű hang jön a hangfalakból. Mondjuk felteszem fél fölé, és akkor elkezdi, de egy pár tized mp. után elviselhetetlen hangerejű lesz a kürt. A vicc az, hogy akkor is csinálja, ha a PC-ről nem jön hang, és akkor is, ha zene szól. Viszont ha ugyanarra a bemenetre mást ktök(pl. telefon), az összes probléma megszűnik, simán tekerhetem csutkára a hangerőt. Korábban a PC-ről is tudtam csutkára tekerni, és bírta is, javarészt, torzatás nélkül (amikor meg nem, akkor is a hangfalak voltak kevesek).
(ez nem az az erőlködő, ami korbban említve lett arobbantási kísérletkor. Ez teljesen más, majd egy éve hibátlan üzemel elsőprő teljesítménnyel és minőséggelSzerintetek mi találta? Vagy a gép lehet? Vagy mégis mi a szösz?
Épp most akartam eladni az alaplapot és vele együtt a procit, de ha a deszka, ill. a rajta lévő hangkari purcant ki, az ciki, mert elég erős értékcsökkenést jelent. De az a poén, hogy az erősítőn fél hangig teljesen tsizta minden, utána jön a hajóköürt szerű gerjedés. Fene tudja mi ez, de idegesít.Köszi a helpet előre is
Szerk: Az erőlködő hibátlan, a lappal lehet valami... Vagy a driverrel. Óbasszus, lusta vagyok újrarakni.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48078
üzenetére
Mindenem van most, csak szkópom nincs. Az nélkül szerintem nem is tudok tovább haladni a hiba keresésben, ha a kondik nem vállnak be. Most szabin vagyok, nem is tudom elhozni a bentit...
A kondikat hova gondoltad betenni? Ha lehúzom a bent lévő végfok tápját, akkor sem változik semmi a tápnál, csak persze nem gerjed meg nem ad hangot a végfok... Gondolom annak a végtranyóira gondoltál, ott láttam ilyen kondis megoldásokat.

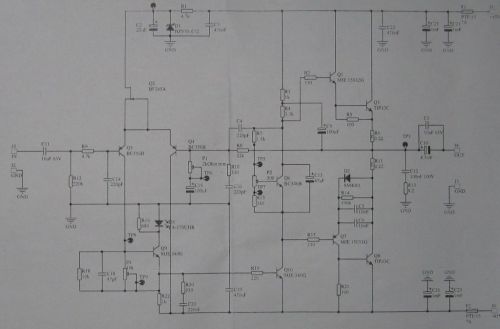

Egyébként maga a végfok így néz ki:
*most hirtelen nem tudtam jobb képet felrakni. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48076
üzenetére
Igaz. A Q38 bázisán 2.1V-ről leesik nullára, szinkronban a kimenettel. A Q34 és Q38 között a tápfesz mérhető, de pont úgy esik le, mint a kimenet. A táp bemenetén ahol a 63V-t írja, ott 55V-ig ment fel a feszkó, majd leesett a táppal együtt.
Egyébként itt valami nagy gebasz van. Ugye mondtam, hogy gerjed az erősítő. Na ha rámérek az egyik tápra, akkor ott lemegy a feszkó nullára. Ha rámérek a másik ágra, akkor az felugrik a műszer szerint 90V-ig, majd lemegy nullára, ezt tudom ismételni az ágakon. Kicsit meg is bizsergetett, mikor hozzáértem mindkét tápághoz... Az erősítőből meg ennek megfelelően halk, de füllel hallható hangok jönnek. Miközben semmi nem melegszik, biztik nem mennek ki, stb. Ez a hang a legfurcsább az egészben.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#48075
üzenetére
...tényleg 6.0V-s példány volt ott ...
Igazad van, bár az adatlap ennél is +-5% toleranciát ad meg. De nem ez a gond.
... a Q39 körül lehet a gond.
Szerintem nem. Ugyanis a negatív ág csak azt csinálja, hogy követi a pozitívat a kimeneti ellenálás osztót figyelve. Marad a pozitív ágban a baj. Mérnék és elbeszélgetnék egy néhány feszültségérték kapcsán a pozitív ágban, amikor már leesett a feszültség.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48074
üzenetére
Egyszer már körbejártuk ezt a Zener diódát, de tényleg 6.0V-s példány volt ott gyárilag, az xz-060 nevű. [link] Manapság az NTE szériában van helyettesítő példánya.
A +táp felmegy 35-38V-ig, majd mindkét ág lemegy közel nullára, és ott is marad. Közben a Zeneren nem változik a feszültség, a nulla kimenet mellett sem.
Hogy miért két kondi van ott, azt csak a tervező tudná megmondani. Viszont kivéve ezt a kettőt semmi nem változott. Aztán kivéve C33-at, úgy érzem kissé hamarabb mennek le a feszültségek nullára. Mivel a D32-n és a D33-on is mértem a 0.6V-t bekapcsolás közben, így arra gyanakszom, hogy a Q39 körül lehet a gond.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#48073
üzenetére
...felmegy 35V-ig, majd visszazuhan kb. a feléig....
Milyen gyakorisággal, vagy csak 1x?
Eredetileg 6V-s Zener volt ott
Semilyen szériában nem szerepel a 6V-os érték, csak a szórás miatt lehet pont annyi. Zenereket nem válogatnak 5%-nál "szigorúbb" osztályokba.
A C48-on csak rossz helyre rajzolták a pluszt, az assy rajzon már helyesen szerepel.
Jó, jó, de minek 2? Egyébként ideiglenesen egy mérés erejéig kikötném őket, majd a C33-at is.
Nem sikerült egyetlen rossza alkatrészt sem találnom,
Csak műszeres méréssel nem biztos, hogy fel tudsz fedezni egy olyan tranzisztort, aminek a letörési feszültsége (pl. Vceo) a stressz miatt lecsökkent. Megpróbálhatnád a Q38 cseréjét is. Megmérném a FETes áramgenerátor által generált áramerősséget is (az pedig példány(!)függő), ami az Idss paramétere.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#48072
üzenetére
Megvan a stabil 6.2V a Zeneren. Eredetileg 6V-s Zener volt ott de mivel azt nem kapni, így 6.2-es került be és módosítva lett az egyik ellenállás emiatt.
A + ág feszültsége felmegy 35V-ig, majd visszazuhan kb. a feléig. Emiatt a negatív ág még -20 -ig sem jut el.A C48-on csak rossz helyre rajzolták a pluszt, az assy rajzon már helyesen szerepel.
-
Lompos48
nagyúr
-
CPT.Pirk
Jómunkásember
Történt egy olyan, hogy elvált az alapáram beállító tranzisztor a hűtőbordától az erősítőmben, aztán egy nagyobb hangerőnél megfutott a végfok, a végtranyók kimentek, meg a bemeneten lévő diff. erősítő tranyójai is. Ezek mind ki lettek cserélve, a végfok most látszatra jó, viszont a javított végfok és a bent lévő is folyamatosan gerjed, bemenő jel nélkül. Ha valamelyiket kiszedem, akkor a bent maradt is ugyanúgy gerjed.
Eljutottam odáig, hogy nem náluk van a hiba, hanem a kis jelű tápnál. Elkezd beindulni, felfut a feszültség kb. addig amíg kellene, majd leesik a felére. Ha terhelés is van a tápon, akkor füllel hallható sípolást is produkál valamelyik alkatrész, ami nem igazán normális.
Ez a táp: [link], a +-34V felirattal ne törődjetek, az nem érdekes. A trafó kimenetén még állandó a feszültség de a graetz után már nem, most semmi nincs a tápon. Nem sikerült egyetlen rossza alkatrészt sem találnom, pedig ott kell lennie valaminek.
Tsu korábban kielemezte ennek a tápnak a működését: [link] -
Kernel
nagyúr
válasz
villamos
#48068
üzenetére
Zsebrádióba való kimenőtrafó felhasználásával összehozott egy HF-oszcillátort, de manapság ilyen megoldással már nem érdemes kísérletezni.
Megfelelhet például egy 555 IC, hangfrekvenciára beállítva, kimenetén egy leválasztókondenzátorral és egy soros ellenállással becsatolva a jelet az érpárra, ami a vonalban hallhatóvá válik.
-
villamos
őstag
Sziasztok! Találtam egy eszközt, ami nagyon hasznos lenne ha valamilyen formában után tudnék építeni. Erre gondolok. Mivel teljesen hülye vagyok az elektronikához, maximum ezt tudnám megépíteni, persze nem így. Sajnos azonban kapcsolási rajzot nem mellékelt hozzá a készítő, és a képekből sem látszik, miképpen van összekötve ez a pár alkatrész.
Pontosan egy ilyen eszköz kell, amivel telefon érpárakat lehet vizsgálni, úgy hogy közben akár egy élő telefonvonal (48V) is van rajta. (A "t" hang mellett lehet hallani a sípot.)
Körülnéztem a neten, de még csak hasonlót sem találtam, mind túlságosan bonyolult. Tudom igen szűkös az alkatrészkészlet (1 db. tranyó, 2 db. trafó, 1 db. trimmer, 1 db. kondi), de ha neki ez működött évekig, akkor nekem is fog. -
noorbertt
őstag
Sziasztok,
Kiprobáltam ennek a ketyerének az 1hetes vertióját és azt kell mondanom hogy működik.
http://m.boots.com/h5/cat_hub?unCountry=uk&path=/en/ActiPatch-720-hour-Muscle-and-Joint-Pain-Relief_1415723/Keresek valakit aki ki tudná cserélni az aksit benne
Komoly vállalkozó esetén küldök egy új 1hetes változatottryactipatch.co.uk/
Erröl van szo -
Kernel
nagyúr
válasz
otto14
#48064
üzenetére
A szaggatás gyakorlatilag azt jelenti, hogy váltóárammá alakítás.
A trafó primerjére eleve csak váltóáramot lehet vinni, a cikkben említi azt a csatolókondenzátort is, ami az egyenáramú komponenst leválasztja. Noha kisebb teljesítményű tápoknál ez elmarad egyébként, ahol simán csak egy tranzisztor kapcsolgatja DC-re a primert.
Szekunderen is váltóáram lesz, utána ismét egyenirányítás következik. Tehát a PWM-táp lényegében:
AC --> DC --> AC --> DC átalakításból áll. De nyilván kezdődhet DC-vel is.
Nagyobb teljesítményen a jobb hatásfok miatt ellenütemű kapcsolást alkalmaznak primeroldalon, ilyenkor a szekunderen kétutas egyenirányítással lehet tölteni a kondikat.
Az egytranzisztoros változatnál, ami sok készülékben gyakori megoldás, csak a kimenőjel egyik félperiódusa használható lényegében energiaátvitelre, itt csak egyutas, egydiódás egyenirányítás szokott lenni.
-
Kernel
nagyúr
válasz
otto14
#48062
üzenetére
Elméletben négyszögjel – pontosabban modulált szélességű impulzus (PWM) –, gyakorlatban az induktív és kapacitív hatások miatt torzult jel látható.
A ferritmagos trafóról leírták a részleteket, talán annyit érdemes még tudni, ha egyszerű vasmagos trafó lenne helyette, abban ilyen nagy frekvencián hővé alakulna a bevitt energia nagy része.
De egyébként a vasmagos trafó is alkalmas nagyobb frekvenciák átvitelére (ld. csöves HF-kimenőtrafók), de az sem teljesen közönséges trafó, mert légrést iktatnak be, illetve permalloy ötvözetet is alkalmaznak.
Ugyanakkor az 50 Hz-es trafóknál, illetve motoroknál is fel kell lépni az örvényáramú veszteség ellen, de itt elegendő lemezelt vasat alkalmazni a tömör vas helyett, ahol a lemezek felülete szigetelt.
A ferritmag, noha vasnak tűnik, de nem tudsz rajta ellenállást mérni, mert a vasszemcsék egymáshoz nem vezetnek.
-
otto14
őstag
Sziasztok!
[link]
...Ezt az egyenfeszültséget (230V x 1, 41 = 324V)megszaggatják egy tranzisztor segítségével kb 30kHz-el, majd ezt vezetik az impulzusüzemű transzformátorra. A transzformátor szekunder tekercséről jövő feszültséget egyenirányítják (csak gyors kapcsolású / Schottky dióda használható), majd szűrik és pufferelik...Ha megszaggatják azt a bizonyos 324V -t egy tranzisztorral, az a feszültség hogyan fog kinézni?
Impulzusüzemű transzformátor pedig annyit tesz, hogy "sokkal gyorsabban képes átmágneseződni (akár több, mint 100 000-szer is másodpercenként)." mint egy normál trafó? -
Omegared
csendes tag
válasz
Kernel
#48057
üzenetére
Szia! Köszönöm a segítségedet, meglett a megoldás.
Van 2 amperes töltőfejem itthon (usb kimenettel), a lámpában (viszonylag könnyen cserélhetően), 4 2200mAh-s cellából álló blokkot teszek, plusz beépítek egy általad is mutatott 5V, 1A-s töltőáramkört, voilá, nem kell a stab táp és kész az USB-s bika lámpa
. Plusz csinálok egy asztali töltőt 3-amperos elektronikával, 2 extra blokk számára, hogy ne egy éjjelt tartson életet lehelni a cuccba -
-
Tomi_Sci
őstag
Sziasztok!
Gyors kérdés: Mi ennek a csatlakozónak a magyar neve? Olyat szeretnék amibe banándugó is belemegy, de csupasz vezetéket is tudok rácsavarni. -
ngabor2
nagyúr
Van egy 12 V-ról üzemeltethető matracpumpám. Ez ugyebár vagy adapterről, vagy kocsi szivargyújtóról van meghajtva. Ezek egyike se elég mobil, ha például strandon szeretném használni. Ezért arra gondoltam, hogy egy Li-polimer RC-akkut társítok hozzá.
A bajom az, hogy ezek vagy 11,1V-osak (3s), vagy 14,4V-osak (4s). Azt tudom, hogy egy alaposan feltöltött autóakksi is leadhat 14 V-ot, de vajon tolerálná-e a pumpa az elméleti 4x4,2V=16,8V csúcsfeszültséget, vagy jó eséllyel elfüstölne?
Illetve a másik irányból megközelítve: 12 helyett ha (hosszabb távon) 11,1V.ot kap, az elég lehet az üzemeltetésre? Elméleti maximuma 3s esetén 3x4,2=12,6V, ami jó is lenne, csak ez rövid ideig van meg.
A lényeg: melyik akksit ajánlanátok inkább erre a célra?
mod: felmerült a zárt ólomakksi is, mint lehetőség, csak az sokkal nehezebb, mint a LiPol.
-
Kernel
nagyúr
válasz
Omegared
#48056
üzenetére
Járható, egyéjszakás töltésre valószínűleg megfelelne, legfeljebb szakmailag elegánsabb a közbenső lépcső, többszörös konverzió kihagyása.
Tegnap nem jött fel a keresésnél, de mára előkerültek még ezek is például:
1,5A hálózati töltő: [link]
3A autós töltők, input tág határok között: [link] [link]
3A töltés talán még nem okoz túlmelegedést, egyenlőtlen eloszlás esetén sem, mivel kicsi annak esélye, hogy netán 1 db cellára jutna a teljes áram.
-
Kernel
nagyúr
válasz
Omegared
#48054
üzenetére
Nem tudom, mekkora töltőáramra gondoltál, miután ezeket bizonyára párhuzamosan kötöd, ami összességében nagy töltőáramot igényelne. Csak az a gond, párhuzamos kapcsolásnál soha nem lehet tudni, hogyan oszlik el az áram az egyes cellák között. Ez függ a töltöttségi állapottól, kondíciótól, ami nem garantált, hogy mindig egyforma.
Ez a probléma olyan alacsonyabb töltőárammal védhető ki, ami még egyenlőtlen eloszlásnál sem okoz túlmelegedést egy-egy cellánál, legfeljebb így tovább tart a töltés.
Van 1 amperos: [link]
Max. 3A szabályozható: [link]
Max. 5A szabályozható: [link]
Az első 5V tápot igényel és nem kell kimenőfeszültséget állítani. A többire mehet több táp is, stabilizálatlanul, viszont műszerrel kell pontosan beszabályozni a 4,2 V kimenetet is, mivel ezek több soros cella kezelésére is alkalmasak.
-
Omegared
csendes tag
Sziasztok!
Remélem jó helyre írok. Van egy rengeteg ledet tartalmazó, valami kínai csoda lámpám.
A lelke egy 4V 2.5Ah/20HR zárt ólomzselés akku volt, ami sajnos elhalálozott.Azt eszeltem ki, hogy megpróbálom helyettesíteni 18650-es akkukkal (ebből van egy rahedli), viszont azokból több kéne a szerkezetbe. Mivel hely a lámpában annyi van mint a fene, gondoltam fixre beépítve töltőelektronikával együtt csinálnám meg. A gondom itt akadt. Nem találok megfelelő elektronikát e célra. 4-6 de akár 8 akku is vígan elférne a lámpatestben.
Tudnátok segíteni, merre keressek (töltőelektronikát ofc
)?Köszönettel.: Dániel
U.i.: A lámpa maga frankó, van fénye, jó fogása, nem akarnám eldobni.
-
Kernel
nagyúr
válasz
triklin
#48050
üzenetére
Ha 15 V-on 21,2 W, az csak 1,8 A, illetve az indulási áram ennél nagyobb.
Lehet, elvinné egy LM256 szabályzó, vagy ennek korszerűbb változata az XL4015 hűtőbordával kiegészítve a biztonság kedvéért.
Utóbbin talán valamivel kevesebb a feszültségesés max. állásban. 0,5 V körüli értékkel lehet kalkulálni, de van olyan megoldás is, ha ez gondot okoz, hogy egy kapcsolóval átzárni a maximális feszültség eléréséhez.
A trimmert ki lehet forrasztani és egy potmétert bekötni.
eBayen akad egyéb DC-motorszabályzó is, akár tekerős potméterrel szerelve, de azt inkább lineáris kivitelben láttam, ami nagyobb veszteséggel dolgozik, nagyobb hűtőbordával szerelve.
-
#48052
csabyka666
veterán
Lompos48
#48046
válasz
Lompos48
#48046
üzenetére
Köszi a korrekt választ! Akkor megveszem ezt a típust. Fogtam a kezembe egy hasonlót, de nem volt ennyire robosztus, és 6.000 körül vesztegették, aztán gondoltam veszek egy TraconElectric-et de az már 9.000, ez viszont úgy nézem, elég jól össze van rakva.
A zsugorcső, igen, 2:1 a kategória, akkor jól gondoltam, köszi!
-
triklin
tag
Sziasztok
Lenne nekem egy ilyen egyenáramú hajtóműves motorom és egy iylen tápegységem. Ezeket szeretném úgy kombinálni, hogy a feszültség változtatható legyen, tehát feszültségszabályzással szeretnék fordulatot szabályzoni.Miket kell ehhez beszereznem, vagy van -e komplett készen megvásárolható vezérő elektronika ehhez?
Köszönöm előre is.
üdv.
-
kjani18
őstag
És még a témához:
Az M62(szergej) mozdonyban 2(!) ütemű 1500kW dízelmotor dübörög, a kerekeket 6 db (tengelyenként egy) 210kW -os DC motor hajtja. A mozdony vonóereje 200kN. ami max,-ban (pl.indulás) felmehet 650kN-ig.Ja, és amit elfelejtettem majdnem.
Van egy ventim, ami egyszer csak lelassult. Szétkaptam, a forgórész elforog a tengelyen, szabadon csúszkál rajta, semmi rögzítés nyoma nem látszik.nem tudom hogyan működhetett eddig...
Amúgy teljesen hibátlan, tiszta, és szinte új. -
Zoja™
őstag
válasz
darvinya
#48047
üzenetére
Ilyet utoljára atomerőműben éreztem.
Akkor azért világít a szemed...
![;]](//cdn.rios.hu/dl/s/v1.gif)
De hogy a témához is hozzá szóljak: egyszer volt szerencsém egy dízelmozdonyon utazáshoz, az sem gyenge eresztés. A vontatáshoz szükséges nyomaték megtermelése mellett még ahhoz is van benne elég kraft, hogy a 2db, egyenként 2 KW-os hűtőventillátorhoz is termeljen energiát. Mondjuk a 400l/100km-es fogyasztásba valószínűleg lazán belefér.
-
darvinya
titán
Sziasztok
Minap vasútállomáson begördült utolsó magyar gyártású Ganz villanymotor vonat típusunk.
Alig 3m-re voltam tőle.
Elhülve néztem fel a kb. 7m magas irdatlan gépszörnyre.
Ezt is túl szárnyalva, mikor megadták az indulhat tovább jelzést.
A felfűtés hangja jelzi itt lesz valami.
De ezután beinduló motor megborzongatot, mert a testemen-szó szerint- éreztem az energiát ami a motor indulásával van.
Ilyet utoljára atomerőműben éreztem.
Ehhez képest az új mozdonyok játékszereknek tünnek. -
#48046
Lompos48
nagyúr
csabyka666
#48045
Lompos48
nagyúr
válasz
csabyka666
#48045
üzenetére
Hasonlóval dolgozgatok és megfelel. Koax kábeleknél nem mondtam le a szikéről és óvatosságról, mert azoknál néha gond lehet a külső burok lebontása az árnyékoló harisnya szerkezete miatt. UTP esetén pedig tudja, amit kell a krimpelő fogó.
Persze mindez meggondolandó ha naponta nagyon sokat kell használni....ha egy zsugorcsőre azt írják, hogy 1,5 / 0,75mm, akkor az 1,5mm átmérőjű, és 0,75mm-re zsugorodik?
Igen, legtöbbször még az is mellé van írva, hogy 2:1.
-
#48045
csabyka666
veterán
Kellene vásárolnom pár dolgot, és szemezgetek ezzel a blankolóval. Használ valaki ilyet (igazából ez a konkrét típus érdekelne)?
Van blankolóm, de az csak vékony vezetékekhez jó, nekem pedig olyan kellene, amivel koax és UTP kábelről le tudom rántani a leplet...Más: ha egy zsugorcsőre azt írják, hogy 1,5 / 0,75mm, akkor az 1,5mm átmérőjű, és 0,75mm-re zsugorodik?
-
#48044
csabyka666
veterán
Lompos48
#48043
-
#48043
Lompos48
nagyúr
csabyka666
#48042
Lompos48
nagyúr
válasz
csabyka666
#48042
üzenetére
Persze.
-
#48042
csabyka666
veterán
Lompos48
#48041
-
#48041
Lompos48
nagyúr
csabyka666
#48040
Lompos48
nagyúr
válasz
csabyka666
#48040
üzenetére
Szerintem maradj az eredeti értékeknél. Ha a feszültségük nagyobb lenne, az nem oszt, nem szoroz.
-
#48040
csabyka666
veterán
Üdv mindenkinek!
Került hozzám egy 2.1-es "hangfalrendszer", ami bekapcsolás után durrant egyet, és egy kis füst jött ki belőle. Szétszedtem, és az egyik pufferkondi szólta el magát, láthatóan fel van púposodva. 2db 25V 3300uF kondi van benne, egyúttal mindkettőt kicserélem, a kérdésem az lenne, hogy tartsam ezeket a paramétereket, vagy érdemesebb vennem bele nagyobb kapacitásút?
Köszi a válaszokat előre is!
-
Lompos48
nagyúr
Ha feltételezzük, hogy a virtuális hangszóró (amit meghajtott) mondjuk 8 ohmos, akkor ott van valahol egy 10W-os teljesítménynél. Méretre mintha elég volna ennyihez egy akkora trafó. De vigyázz! Lehet, hogy a primérben párszáz volt is megjelenhet ha a szekunderben 9V-tal eteted. Egy régi trafós telefontöltőből találhatnál kisebb feszültséget is, talán.
-
Ribi
nagyúr
Na szétszedtem a tápot amennyire tudtam.
Ezen a képen a függőleges panel bal felső sarkánál lévő 2 egymás melletti kondi, illetve a panel közepénél alig látható kondi púpos. Illetve nem csak púpós, de a kereszt részben valami kis barnás izé is van, mintha már kicsit ki is nyílt volna. Érdekes, hogy ugyanúgy 2200uF 6.3V mindegyik, de 2 külön márka.
Még nem tudom hogy fogom onnan kibányászni őket, de valahogy meg kell oldani. Remélhetőleg emiatt cicereg. Többi kondi jónak néz ki. -
Kernel
nagyúr
válasz
szoke12
#48031
üzenetére

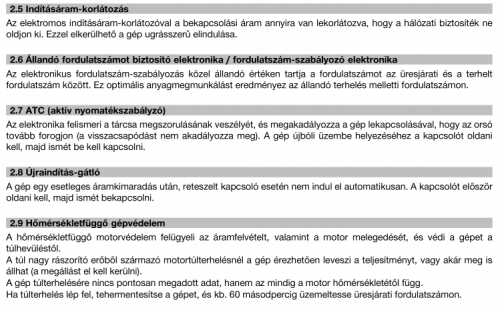

Úgy látom, ebben elég komoly védelem van, amennyiben jó típust találtam el és a lentiek igazak a tiédre is.
Ebből pedig akár az is következhet, hogy menetzárlatos a forgórész (csak azért írom, mert gyakoribb eset), csak azért nem melegszik, mert az elektronika korlátozza az áramot.
Mechanikus szorulás nincs, gondolom.
-
Kernel
nagyúr
válasz
tornas
#48025
üzenetére
Triak oltásszögéről nem beszél, nem is lenne életszerű az adott témában, illetve erősáramú területen.
Oltásszögvezérelt dimerről ír, amiről végül kihozza a 37-38. oldalon, hogy FET-tel működik, mint korábban én is említettem. Csak én nem oltásszögnek neveztem.
Angolban egyébként leading edge / trailing edge dimmer néven lehet olvasni róla (felfutó élű vagy lefutó élű).
Tronic trafóról is beszél a 37. oldalon, ami az elektronikus trafó lenne elvileg.

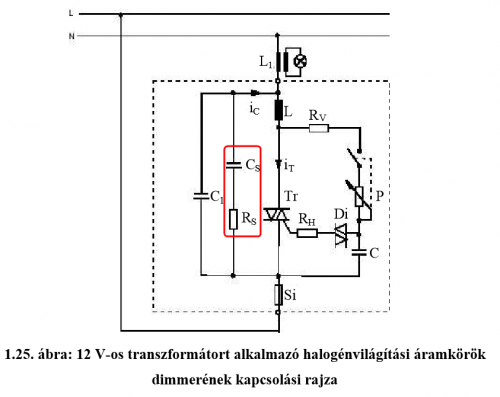

Motorvezérlés szempontjából a 33. oldalon leírt megoldás lehet érdekes, ami az induktív terhelésről szól:
-
Kernel
nagyúr
válasz
Lompos48
#48021
üzenetére
Erősáramon bonyodalmasabb, épp ez a gond.
Szerintem pont egy demo áramkör, ami egy tirisztor kioltását magyarázza.
Csak nem látom, amire előzőleg utaltál:
Hacsak nem oltjuk ki egy másik "tolvaj" tirisztorral, ami ellopja tőle az áramot.
Itt az S3 gombbal lehet kioltani a tirisztort. Ha az egyik tirisztort begyújtottam, utána a másikat már nem tudom, mert az első nem enged rá kapufeszültséget. Nem az anódáramot veszi el.
-
Lompos48
nagyúr
válasz
Kernel
#48020
üzenetére
Nem. Szerintem pont egy demo áramkör, ami egy tirisztor kioltását magyarázza. Az egyszerűség kedvéért működik egyenfeszültségről. Ha a pontos fázispillanato(ka)t definiálni tudod, ugyanúgy alkalmazható AC alkalmazásokban is.
Az pedig, hogy gyenge vagy erősáramú az alkalmazás, tulajdonképpen mindegy. A lényeg, hogy az áramból legalább annyit el kell lopni, hogy az a fenntartási (holding) érték alá essen. Persze ez bonyodalmakkal jár. Ezért inkább kifejlesztették a kétkapus (double gate) GTO tirisztorokat.
-
Kernel
nagyúr
válasz
Lompos48
#48019
üzenetére
Gyengeáramon lehet éppen trükközni, a tirisztornak mindegy, mitől szűnik meg az áram. De ez a rajz szerintem másról szól, elsőbbségi kapcsolás, kvízjáték és hasonlók.
Amelyik gombot hamarabb megnyomják (S1 vagy S2) az begyújt egy LED-et. Utána a másik játékos már nem tud lépni.
Csak az S3 gombbal lehet megszakítani, újraindítani a játékot.
-
Kernel
nagyúr
válasz
VIPowER
#48013
üzenetére
Ez a fázishasítás természetes velejárója. A triac gyújtásakor egy meredek áramimpulzus keletkezik, a motor pedig hangszóróként (vagy mondjuk úgy, akusztikus átalakítóként) hallhatóvá teszi.
Az áramimpulzusokat lehetne csökkenteni szűrőtagokkal, tekerccsel és/vagy ellenállással, de valószínűleg csak mérsékelt eredménnyel.
A fázishasítók másik fajtája FET-tel kivitelezhető, ami nullátmenetnél kapcsol be, és ahhoz képest, késleltetve kapcsol ki. Ennél a szinusz lágyabb felfutása miatt kisebb a keletkező áramimpulzus, viszont problémát jelenthet az áram hirtelen megszakítása miatt fellépő induktív hatás, ami az áramot fenntartani igyekszik. Mechanikus kapcsolónál emiatt képződik az ív, a félvezetős kapcsolót védeni kell ellene.
Triac / tirisztorral ezt nem lehet megcsinálni, mert az ha egyszer begyújt, csak a nullátmenetnél szakad meg az áram.
A kétféle fázishasításról másik topikban írtam bővebben: [link]
-
mezis
félisten
-
Ribi
nagyúr
-
VIPowER
őstag
Valamikor régen építettem egy ehhez hasonló (kicsit bonyolultabb) : [link] kapcsolást lámpához. De mivel ledes korszakban élünk, ezért ezt a vezérlést áttettem egy ventilátorba (szobai, 3 fokozatú, szokásos). De. Mivel ugye az fázishasításos, ezért a motornak lesz egy (morgó) hangja amikor lejjebb veszem a teljesítményt. Ezt a hangot meg lehet e szüntetni?
-
hNp88
aktív tag
válasz
CPT.Pirk
#48008
üzenetére
köszi, ezek fényében még érdekesebb kérdéskör, hogy ez az enyém miféle lehet
Lompos48 a bekötést megadta, akitől vettem: piros a tápra, sárga-kékcsíkos az anódra megy, az alsó kettő pedig ugye a hangszóró és a visszacsatolás. a középsőre azt mondta, ne kössem sehova, gondoltam biztos madárnak néz, hogy ne tudjam, mi az UL beállítás (félig-meddig azért igaza van
) csak idő híján sajnos nem tudtam megkérdezni.vagy ő se tudta, ez a másik lehetőség
-
CPT.Pirk
Jómunkásember
Referenciaképpen megmértem egy olyan trafót amit Lompos48 mutatott, abban a primer oldalon 210ohm az ellenállás, a középmegcsapolás meg ebben félúton van.
SE-hez való trafónál meg 104ohm a primer. Ezek a trafóim nem gyáriak, a HE fórumban találtam tekercselő embert, ő csinálta őket.
-
hNp88
aktív tag
válasz
Lompos48
#48002
üzenetére
ahhoz meg kicsinek tűnik a vasmagját nézve (bár így is nagyobb és súlyosabb darab, mint az eddig TVkből meg rádiókból kitermelt trafók), én SM74-re tekertem PCL86 PP-hez kimenőt, attól eléggé elmarad.
lemezelésből nem sokat látok a burkolat miatt, a tekercseket meg a papír miatt nem látom, de azt nem is szeretném megbontani, olyan jól mutat így eredeti állapotában
-
hNp88
aktív tag
üdvöm,
beszereztem két igencsak jónak látszó kimenőtrafót PCL86-hoz, íme, itt láthatóak. a kérdésem, hátha valaki már találkozott konkrétan ilyennel: a primer oldalon levő középső sárga kivezetés, az mi lehet? ultralineár megcsapolás? igencsak örülnék, ha az lenne
, de túlságosan közelinek tűnik ahhoz képest az anódhoz.
.
Bocsánat
Kerámiát keress!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Hővezető paszták
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Linux kezdőknek
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Milyen légkondit a lakásba?
- Premier előzetesen az FBC: Firebreak
- Fedora Linux
- Tőzsde és gazdaság
- One otthoni szolgáltatások (TV, internet, telefon)
- sziku69: Fűzzük össze a szavakat :)
- További aktív témák...
- IBM/Lenovo Thinkpad T60
- Samsung Galaxy A12 64GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! Gigabyte B85-HD3 B85 chipset alaplap garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB RAM RTX 5060 Ti 16GB GAMER PC termékbeszámítással
- Bomba ár! Dell Latitude 5500 - i5-8GEN I 8GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Garancia!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
