#96100
ViZion
félisten
tordaitibi
#96099
ViZion
félisten
válasz
tordaitibi
#96099
üzenetére
ez az [link]
-
#96099
tordaitibi
veterán
ViZion
#96097
-
ViZion
félisten
Wemos d1 minit kellene 5V-ról táplálnom, a mini dc-dc step down meghalt...
Van viszont L7802A82T 5V feszstab ic itthon. 12 VDC-ről kellene 5VDC, 75-120mA átlag, ami elvileg 400 mA-ra is felugrik (tüskét írnak, de ezzel is kell kalkulálni). Alkalmas lehet ez így erre, vagy kell még hozzá passzintani valamit?
-
baly81
aktív tag
válasz
#78522999
#96067
üzenetére
"nézek apró furattal széles alátétet"
Az ilyen alátéteket, amelyeknek a külső átmérője sokkal nagyobb a belsőnél "fakötésű alátétnek" hívják, így keresd.
A tisztításos / tisztítóanyagos beszélgetéshez kapcsolódóan:
A zsírok és olajok oldják egymást, így ha valamilyen makacs zsírt akartok eltávolítani akkor próbáljátok pl. étolajjal, vagy olajspray-el oldani. Meg fogtok lepődni. Pl. WD40, de a Soudal multi8 spray is kiváló erre, de legutóbb a Berner-es vágó-fúró-öregelővel is sikert értem el. A purhabtisztítónak magas acetontartalma van, azzal műanyagot inkább ne, mert öregíti.
A ragasztómaradványok, pl. címkefolt, ragasztószalag eltávolítására is kiválóan használható a WD40. Sőt a nejem a múltkor azzal szedte ki a rágót a szőnyegből.
Mivel műkörmözik, van itthon acetonos és acetonmentes lemosója is. Elektronikai cuccokhoz sokszor használom az acetonmentest, amit cleaner néven is forgalmaznak a boltokban. Amúgy ez izopropil alapú. A ragasztómaradványok egy részével elboldogul, de a makacsabbak nem jönnek le vele. Ekkor szokott képbe jönni a WD40, az érdekes módon leviszi amivel a cleaner nem boldogult.
A kapcsolókba és nyomógombokba befojt ragacsos anyag és üdítőmaradványok eltávolításához én szét szoktam szerelni azt. Kiáztatom és fültisztítóval vagy kefével dörzsölöm meleg vízben. Egyszer-kétszer volt olyan, hogy nem jött ki így sem, ekkor gőzöltem és azzal feljött. Szárítást követően, kenés céljából én patikában kapható vazelint szoktam használni minimális mennyiségben. Ez nem taknyosodik, öregszik, ragacsosodik be. Legalábbis nekem, mióta 5-6 éve áttértem erre ez a tapasztalatom.
Ha valamit már nagyon nem tudok letakarítani valamivel, és az anyag is bírja, akkor jön a nitro hígító, vagy az ettől is erősebb, brutálisabb H400 azaz az észter hígító.
Kontakt tisztításhoz a már korábban valaki által is linkelt Chip-et használom. Azonban ezzel vigyázni kell, mert oldékony és agresszív! Pl a festett, (nem lézergravírozott) chipeket letakarítja...
Kontajt javításhoz a Berner-es kontaktsprayt ajánlom. Nálam ez elég jól teljesít.
Aszfalt folt, alvázvédő eltávolítása benzinnel lehet a legegyszerűbben.Kevesen tudjátok itt, de én 20+ éve nyílászárózom, pontosabban gyártok. Valaki felvetette itt az üvegcímke eltávolításának nehézségeit. A műanyagot elkerülve nyugodtan használhatsz rá acetont, vagy H400-as hígítót. kerüld a CIF-et, mert azzal mikrokarcokat okozhatsz az üvegen, ami közelről látható lesz.
Egyébként, ami nagyon jó üvegtisztító: a Bohle glass cleaner.
Ez ipari cucc, rohadtul tisztít, és tényleg foltmentesen szárad. Mi ezzel tisztítjuk itthon is az ablaküvegeket. Mindegyik márka elbújhat mögötte...
A műanyag tísztításához a Cosmo-nak van speckó tisztítója is több típusban, azokat ajánlom. A makacsabb foltok elszíneződésekhez nem lesz elég az antisztatikus, azt vedd, amelyikre az van írva, hogy gyenge oldóhatása van (azt hiszem ez a 10-es, a 20-ast ne vedd, mert azzal sokra nem fogsz menni.)
Egyébként, ha nyílászáró gyártásban/ javításban kell segíteni, nyugodtan kereshettek. Távgyógyításban is segítek.
És még egy tipp, ha már a tisztításoknál járunk, még ha nem is szakmába-/hobbyba vágó... De mindenkit érint(het).
A golyósdeo/hónaljstift okozta ruha hónaljfoltokra használjatok Well done márkájú hideg zsíroldót! Engem ez kikészített és rengeteg anyaggal próbáloztam, mígnem kaptam egy képet és kipróbáltam ezt. Beáztatom a pólót, majd kicsavarom kifordítom, hogy a belső oldala legyen kívül. Mosdókagylóban a tisztítandó hónaljfoltokra öntök/spriccelek némi zsíroldót, majd 2-3 percet hagyom állni, vagy néha fogkefével meg is dörzsölöm óvatosan. Behatást követően langyos vízzel ki is öblítem a zsíroldót az anyagból, és megy minden a megszokott módon, az automata mosógépbe. Ez színes és fehér ruhákon is végezhető. Nem futottam bele még olyan anyagba, amiben szín, vagy anyagkárt tudott volna okozni. Azonban, rohadt veszélyes anyag, használjatok gumikesztyűt, mert levedlitek a tenyereteken a bőrt, illetve szemre kimondottan vigyázni!
Szóval, ezt a régóta -féltve őrzött- titkomat nyugodtan próbáljátok ki, vagy mondjátok el a család "mosó-nőtagjainak". A sikeres eredmény a több éve foltos pólókon is garantált lesz!
-
válasz
Barret001
#96085
üzenetére
Gyerek koromban nem volt még benzin kút a faluban ahol felnőttem de persze motorozni menni kellett a haverokkal mert 80-as években "az volt a menő".Akkoriban volt egy öreg rozoga Simsonom P20-as Pannónia karburátor volt rajta evett is rendesen....
Egyik alkalommal eltaláltam,hogy ha már van otthon egy Barkas amiben eleve keverék benzin van majd abból tankolok egy kicsit és a benzin átvitelére a tejfeles dobozt használom.Kb. 10mp elég is volt,hogy megoldja a benzin és ki is folyt belőle mind.Egy fehér krémes anyaggá változott a doboz![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#78522999
törölt tag
válasz
leweegee
#96069
üzenetére

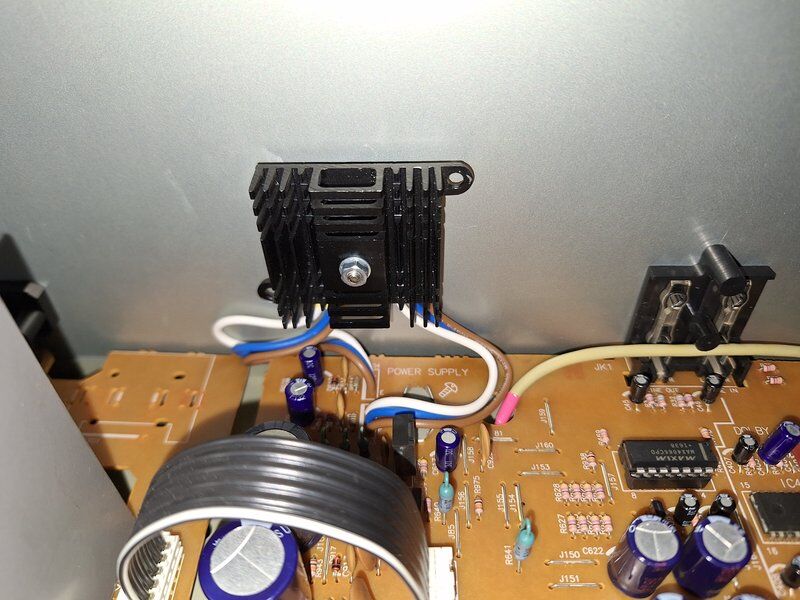

Sajnos nem, mert ez a felső részén vékonyabb tranyót fogad. (gondolom a hűtőzászló részt) Van ilyenem és nem bírtam alápréselni, csak félig lehetett rárakni.
A lamellák olyan hosszúak, hogy nem lehet feljebb hajtani sem, hogy alá préseljem, mert összeérnek és nem megy tovább.
De az egyik kapott egy csiptetős darabot, igaz TO220-ra való méretűt, de rendben szorítja.
A másik kettőt pedig felszereltem a hátlapra egy pc-s hűtőbordával a készülék hátlaphoz szorítva.
-
-
válasz
ekkold
#96075
üzenetére
Ok, akkor megpróbálom alkohollal tisztítani a műanyagot is. Gumirozott cuccokat gondolom továbbra sem kéne, ezért gondoltam még mosogatógépen, bár sok időt úgyse spórolnék vele, így lehet inkább marad a kézi megoldás.
Mosogatógépben PCB-t én is láttam már több helyen, de kondikat meg egyéb érzékeny dolgokat mindig leszedték róla. Nálam ez nem opció, úgyhogy inkább kézzel. Azok gondolkodtam még, hogy burkolatot beteszem, de félek, hogy a hőtöl vetemedik.
-
ekkold
Topikgazda
válasz
lezso6
#96074
üzenetére
A tiszta izopropil alkohol általában nem bántja a műanyagokat és a festékeket sem, volt már, hogy komplett panelt "mostam ki" benne. Valaki írt már olyat is, hogy mosogatógépbe rakta a panelt tisztítani , mert az meg is szárítja a végén. Mopndjuk potit azért nem tennék ki ilyesminek, de a tekerőgombkat simán..
-

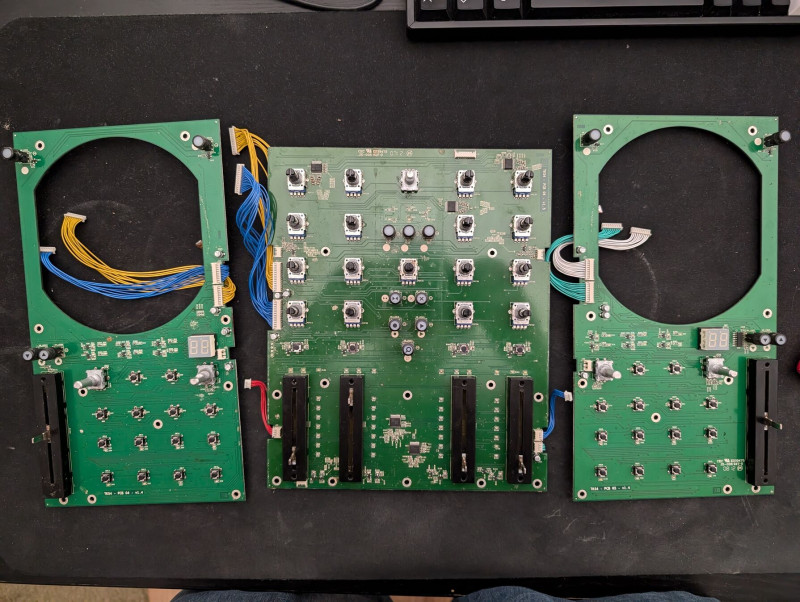

Magukkal a potméterekkel nincs baj, csak a gombokkal. Konkrétan anno beleömlött cukros lé (tea) aztán azóta néhány gomb nem jó. Potméterek tökéletesek, mind. Ez egy digitális keverőpult egyébként, szóval sercegés így nincs, gyakorlatilag egy midi vezérlő.
Elég "külsőleg" tisztítani, vagy le kéne forrasztani? Utóbbi sajnos nem igazán opció, mert attól tartok irdatlan nagy szívás lenne, nincs annyi tapasztalatom meg a pákám is gyenge az ónmentes cuccokhoz.
Másik kérdés, ami kicsit off, de a gumirozott potmétereket, gombokat esetleg berakhatom mosogatógépbe, vagy inkább csak mosogatószeres vízbe kézzel? Paneleket meg alkatrészeket tervezem csak alkohollal letakarítani, burkolatnál félek hogy a festést is lehozza.
-
Sima egyszerű mikrokapcsolókat sima izopropil alkohollal szabad / érdemes takarítani kívülről? Illetve lenne egy amolyan hibrid potméter is, amibe mikrokapcsoló van építve, gondolom itt már vigyázni kell, mert zsírtalaníthatom a mechanikát? Kiforrasztás nem opció. Egy keverőpultról van szó amúgy, pár gomb nem az igazi, erősebben kell nyomni, pontosabban hiába kattan, kicsit jobban meg kell még nyomni hogy kapcsoljon.
-
#96068
daninet
veterán
tordaitibi
#96059
daninet
veterán
válasz
tordaitibi
#96059
üzenetére
Sejtettem, hogy ez sokba fog kerülni. Akkor elengedem a dolgot. Köszi
-
#96067
#78522999
törölt tag
tordaitibi
#96065
#78522999
törölt tag
válasz
tordaitibi
#96065
üzenetére
Ha szerinted is megfelelő, akkor egyelőre maradnék az alátéttel hátlapra szorított megoldásnál. Úgy gondolom azzal legalább házon kívül lesz a meleg egy része.
Jövő héten keresek valami csavarboltot és nézek apró furattal széles alátétet.Úgy terveztem, hogy 0.5mm2 sodrott réz vezetékkel kötném a lábakat a pcb-hez.
Gondolom úgy volna érdemes csinálnom, hogy a pcb-n mindenhol beforrasztom a vezetéket, majd a legrövidebb úton, de a pcb szélén vinném a hátlapra szerelt tranyókhoz. Ott visszavágom, forrasztom, zsugorozom. (Nem volna jó, ha valamiért a készülékházhoz érne véletlen)
Ez a vezetékezés jó lehet?[netes kép] - A trafó közelében, a csavar mellett lévő 3db tranyót és a pcb bal szélén, tőlük lejjebb lévő, szalagkábel melletti 2db tranyóból a felsőt vinném vezetékkel a hátlapra.
Az említett magnó egy Technics RS-BX707. Ezzel a művelettel mondjuk csökken az értéke, de úgysem tervezem eladni.
Amúgy nem csak ezt a típus sújtja ez a túlmelegedés. Mondjuk amíg nem égeti el a pcb-t vagy a forrasztást (van rá példa, hogy igen) elég lehet pótalkatrészeket beszerezni, ha tönkremenne. De én a hűtés mellett döntöttem most.
Más típusokkal is van gond: [link] [link] -
#96065
tordaitibi
veterán
#78522999
#96064
válasz
#78522999
#96064
üzenetére
Tökéletes.
Vagy nincs egy darabka 0,5-0,7 alu vagy vaslemezed, akár egy olajoshal konzerdobozból.
levágsz egy csíkot, duplára-triplára hajtod és megpróbálsz egy U profilt kalapálgatni, csőrös fogóval kialakítani.
Az U eléggé merev lesz és megvan a leszorítód, persze ne úgy húzd majd meg mint állat.
Ha eddig szabadon álltak a tranyák, épphogy nekiszorítva a hátfalnak+pici paszta 10-20 fokot le fog vinni.
Az akkor már még+30 év
Lehető legrövidebben vezetékelj, emittert-kollektort vastagabb, a bázisok lehetnek vékony madzagok.
Nehogy valami vadrezgést vigyél a tápba a szép de 1 kilométeres kábelezéssel.
Milyen deck ez, ha nem titok? -
#96064
#78522999
törölt tag
tordaitibi
#96063
#78522999
törölt tag
válasz
tordaitibi
#96063
üzenetére
Koszonom. Akkor nem is kuzdok vele.
30 evig elmegy? Most van annyi idos
A fem keszulekhaz megfelelo lehet erre?
Arra gondoltam, hogy belulrol 2-2 tranyot fogatnek fel ra 1-1 pottyintes pasztaval megkenve.
Mivel fem lemezt nem igen talalok leszoritonak, megfordult a fejemben, hogy 2-2 tranyo kozott egy csavarral es valami marha nagy anyaval fogatnam a hatlaphoz. Igy a barkacsolas gyakorlatilag 2db lyuk furasa lenne a hatlapon.
Nyilvan piszok meleg lesz a hatlap, de nem nyulkal oda senki.
Ez igy szerinted mennyire jarhato ut lenne?Ez amugy egy kazettas deck.
-
#96063
tordaitibi
veterán
#78522999
#96062
válasz
#78522999
#96062
üzenetére
Aztaaaaa... ezt rendesen elbonyolították
99%-ra állítom hogy hiába csereberéled a tranyókat, ugyanannyira lesz forró mert egy bipolátis tranzisztoron a maradékfeszültség*átfolyó áram ami melegíti.
És az adott kapcsolásban ez mindegy milyen tranyón de ugyanannyi lesz wattban kifejezve.
Amelyik jobban melegszik azon nagyobb terhelés lóg, ennyi.
Ha meg tudod oldani hogy kivezetékeled a kritikusan meleg tranzisztorokat, egy a dobozon kívüli bordára az nagyon sokat segítene.
Semmi nem kell alájuk csak rá kell kicsit szortani.
Ne gondolkozz tranzisztor cserén, szerintem felesleges.
Amúgy egy szilicium tranzisztor 90-95C fokos szubsztrát hőmérséklettel kb. 30 évig elmegy. -
#78522999
törölt tag
válasz
#78522999
#96060
üzenetére
Hááát ...
Felmerült bennem a kérdés, hogy a (sajnos) tipikus melegedésre nem tesz-e rá egy lapáttal az, hogy valamiért nem pontosan a megfelelő feszültségeket mérem.
Az emittereken a következőket mértem:
Q603 : +8.57V
Q604 : -8.71V
Q609 : -8.08V
Q605 : +5.64V
Q909 : +12.7VAz utolsó kettő (Q605, Q909) mintha kissé magas lenne, nem?
leweegee:
(Q604-hez nincs szerinted megfelő a HQ-nál? Náluk szoktam vásárolni.) -
#96060
#78522999
törölt tag
tordaitibi
#96058
#78522999
törölt tag
válasz
tordaitibi
#96058
üzenetére
Igen, nekem sem a szívem csücske ez a műanyag burkolat.
Szívesen cserélném valami modernebb, hűthetőbb darabra, de sajnos nem tudom paraméterek alapján hogyan kellene elindulni egy kompatibilis, beszerezhető darab kiválasztása felé.
A tápban vannak, talán nem végletesen kritikus a paraméterük.
Esetleg ez alapján kideríthető valami megfelelőbb cseredarab?
(Q603, Q604, Q605, Q609 ami éget, Q909 csak meleg) -
#96059
tordaitibi
veterán
daninet
#96057
válasz
daninet
#96057
üzenetére
Ez gerjedés, amit érzékelt eddig egy áramkör és tiltott a relével de valószínű meghalt pár alkatrész aminek ehhez köze se volt.
Pl. mezei tranyás végfoknál lehal a bemeneti tranyót vagy az esetleges differenciál fokozatot hidegítő kondi, netán a nagatív visszacsatolási körben valami így beindul a gerjedés. Okozhatja a végfok előtti meghajtófokozat hibája is.
És ez elviszi szerencsétlen végtranyókat amiknek közük nincs a bulihoz, csak áldozatok.
Vakon, távolról ezt nem hinném hogy tudjuk orvosolni. -
#96058
tordaitibi
veterán
baly81
#96056
válasz
baly81
#96056
üzenetére
Teljesen jók ezek a Gap-padok.
A semminél 500x jobbak, pl. gamer laposokba ezekkel van hűtve a RAM.
12W TDP-s procit ilyennel tettem egyszer bordára, tesztelni. Nem ment feljebb 87 foknál azaz valamit biztosan ért a gap-pad.Amúgy egy teljesen műanyag tokozású tranyónál, mint amiket a képeken láttunk, amúgy se sokat ér a hűtögetés, alapból brutál vacak a hővezetési tényező, bocsánat a hővezetési ellenállás.
-
daninet
veterán
Segítsetek tanácsokkal erősítő javítással. Amit azt hittem a probléma természetesen nem a probléma, úgyhogy most lebegek kicsit. Természetesen nem konkrét távgyógyítást várok csak pár tippet miket próbáljak ki. Van multiméterem, szkópom meg minden a diagnosztikához.
Denon erősítő amivel kicsit át lettem bacva
Már kialudtam, maradt az elszántság, hogy megcsinálom. Service manual nagyon jó, minden van benne, de egyelőre nem tudom merre induljak vele, mert pl a hibakereső flowchart-ban nincs olyan, hogy picit működik akkor is furán és kattog
ott olyanok vannak, hogy nincs táp, nincs hangkimenet stb.Szóval először működött, de miközben szólt a zene vagy néztük a filmet néha nagyon gyorsan elkezdett kattogni egy relé benne. De sem a kép sem a hang nem ment el.
Szétszedtem utána már nem tudtam reprodukálni a dolgot, hogy meghallgassam honnan jön a hang, de összesen 6 relé van benne, mind a 6 hangszóró védő relé. Fogalmam sincs a hang miért nem ment el közben ha a relé kikapcsolt. Lehet egy olyan relé kattogott amin kevés hang megy ki pl surround relé.
Mindenesetre én kicseréltem az összes relét mert koros a gép és ez egy egyszerű mutatvány. Összeraktam és pöccre működött.
Vállveregetés, kiafaszacsávó, mutogattam asszonynak nem kell újatt venniNos 1-2 hete elkezdett bekapcsolási szekvencia közben bzzzzzzzzzz bzzzz zúgó hangot adni. Az a meglazult tekercs hang de mély zúgás és változik a frekvenciája egyre magasabb lesz. Ez egészen addig hallatszik míg be nem kapcsolnak a hangszóró védő relék.
A probléma nem digitális jellegű hanem analóg. Analóg bemenetekkel is ez a gond (ami a service manual alapján teljesen kikerüli a digitális részeket és az erősítés teljesen analóg).
Tegnap a bal első csatornán elment a hang. A bal első és a jobb első közös védő relét használ tehát tuti nem relé baj.A fő gondom az, hogy az egész annyira kopakt módon van összerakva, hogy fogalmam sincs hogyan lehet működés közben méricskélni. Annyi csavar meg kábel van, hogy fél óra szétszedni és fél óra összerakni.
Ezt hogy oldják meg a "nagyok"? Darab drótokat forrasztgassak mindenhova ahova gondolom aztán rakjam össze? Esetleg van erre valami jobb módszer?
A tranzisztorok olyan mélyen vannak, hogy nullára kell bontani az egészet, szinte lehetetlen működés közben rámérni.Ha rányomtok a fenti linkre megnyílik a service manual a 108 aztán a 106 oldalon ki van emelve végig a Front left útvonala, ott akarok keresgélni.
-
#96056
baly81
aktív tag
Dr. Szilikát
#96055
baly81
aktív tag
válasz
Dr. Szilikát
#96055
üzenetére
Én ezekkel a hővezető "gumilapokkal" nem vagyok teljesen kibékülve. Szerintem nagyobb hőhöz (60-70°C +) nem éppen ideálisak, mert rosszabb hatásfokkal vezetik a hőt, mint egy paszta. Neked/nektek mik a tapasztalaitok ezekkel?
-
#96055
Dr. Szilikát
őstag
#78522999
#96053
-
#96053
#78522999
törölt tag
Dr. Szilikát
#96051
#78522999
törölt tag
válasz
Dr. Szilikát
#96051
üzenetére
Szigeteltnek tűnik, mert mindkét felén fekete. Akkor lehet csak valami pasztát dobok alá és kész.
A fentebb linkelt bordákból már berendeltem, egyelőre kipróbálom azokat.
Mondjuk úgy a teljesen zárt házban marad a meleg.
De legalább lesz időm kitalálni, hogy a készülékházra hogyan/mivel rögzítsem őket.
Nyilván egy fémlemez furattal egyszerű megoldás lehet, de még nincs meg az említett fémlemez és egyelőre nincs ötletem honnét szerezzem be -
4D4M
senior tag
válasz
Audience
#96047
üzenetére
De ez nem egy kapcsoló, hanem egy led vezérlő/dimmer (amit lehet reléként is beállítani). Azt nem tudom, hogy az áramkör ismerete nélkül meg lehet-e állapítani, hogy működik-e valamilyen bekötéssel.
(A cél a led vezérlő kimenetének befogása shelly által – ráadásul detached switch mode-ban) -
#78522999
törölt tag
válasz
totya694
#96049
üzenetére

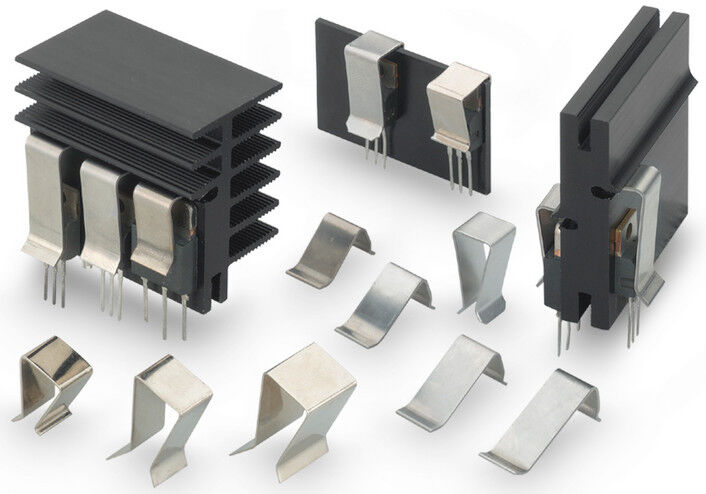

Köszönöm, ez szuper ötlet. Három vagy négy ilyen van, egyetlen pánt is elég lehet akkor.
Viszont ilyen pántot kell akkor szereznem Nincsen ilyen jellegű alkatrész táram sajnos.
Talán off (akkor elnézést), de volna ötleted, hogy a pántot hol vagy miből lehetne beszerezni? Szigeteléshez mit tegyek alá? Hővezető gumit vagy csillámot?(A fotón amúgy valami autós erősítő van belülről?)

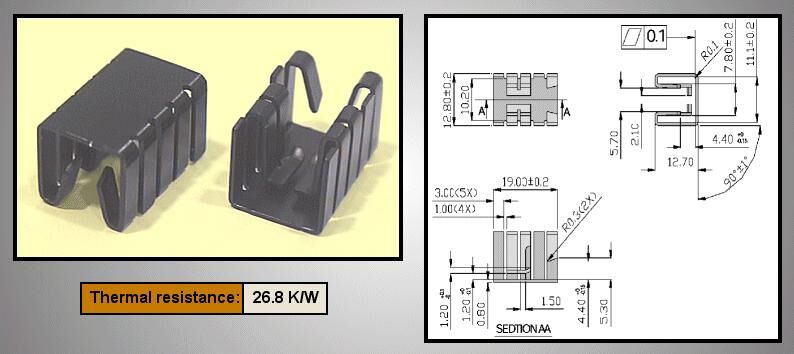

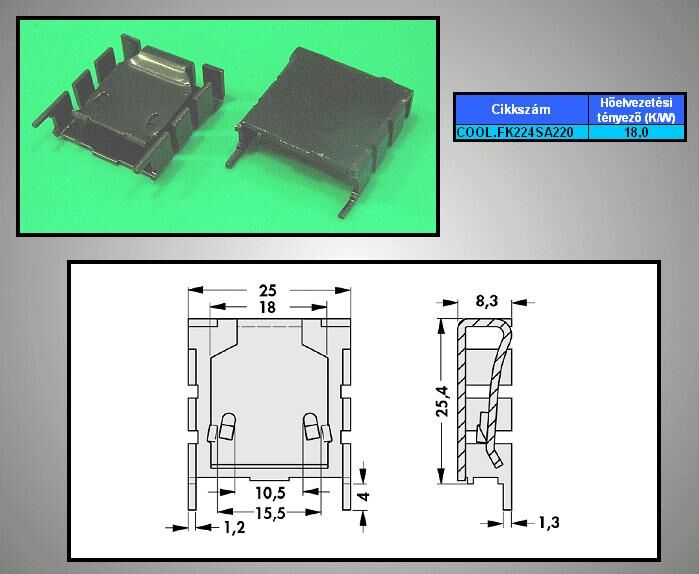

Helyben hűtésre (azaz beforrasztva) ezeket néztem ki: [kép] [kép]
Gondolom abban a helyzetben ezek is jók lennének, igaz? -
#78522999
törölt tag
Sziasztok.

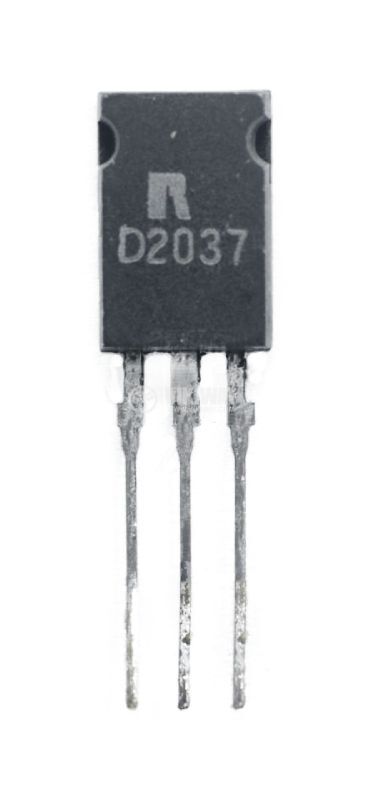

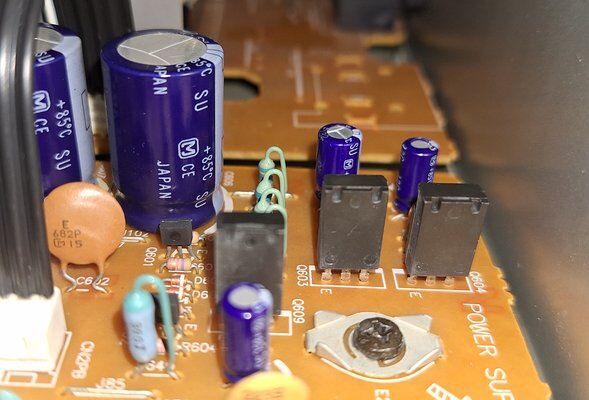

Tudnátok segíteni, hogy a képen látható tokozáshoz hogyan tudnék bordát illeszteni és hol tudnék ilyet beszerezni? (egyáltalán miféle tokozás ez?)
Több ilyen van egy régi magnóban és nagyon melegszenek (ismert probléma)
Elhelyezés sajnos csak vezetékezéssel oldható majd meg, tehát a bordát szigetelve a fém készülékházhoz tenném.
-
4D4M
senior tag
válasz
Audience
#96045
üzenetére
Azt értem, hogy a GND-re kell húzni, csak az a kérdés, hogyha a mikrokapcsoló kimeneti GND-jét rákötöm a shelly SW-jére, akkor a mikrokapcsoló kapcsolásánál változik-e az állapot vagy tévúton járok? Vagy ezt csak a kapcsoló pontos felépítésének ismeretében lehetne megválaszolni.
-
Audience
aktív tag
Nem igazán értem a kérdést! Ha megnézed az ábrát az SW lábat GND-re kell húzni vagy hagyni lebegni. Ha a két cuccnak a GND-jét összekötöd és valamivel a Shelly SW lábát lehúzod erre a GND-re azt érzékeli vagy ha elengeded a lábat azt érzékeli. Ha az AMTEL-ről akarod hajtani akkor vagy HighZ legyen a pin vagy GND-n. Ez lesz a két állapot.
-
4D4M
senior tag
válasz
Audience
#95968
üzenetére

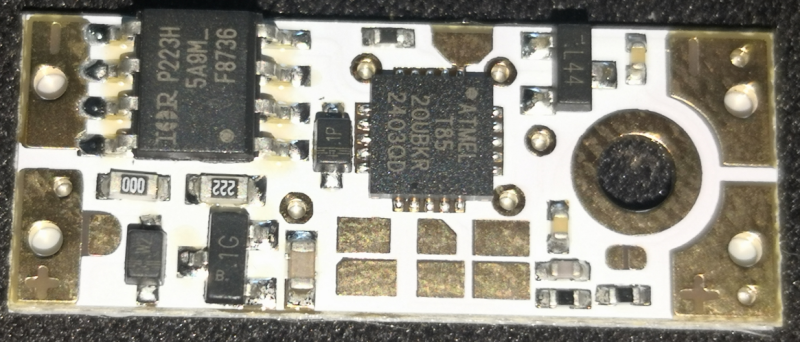

Megnéztem, de ez lenne a kapcsoló bemenet, amit fogadna a Shelly:
(led profil érintés érzékelő és kapcsoló)
Így, hogy nincs bekötve, szakadásvizsgálattal a pozitív ág van összeköttetésben. Ha csak a negatív ágat kötöm rá a shelly-re a kimeneti oldalról, akkor ezt fogja tudni kapcsolásként értelmezni ha egyazon tápról kapja a shelly és az érzékelő is a 24V-ot? -
-cobra-
aktív tag
válasz
totya694
#96032
üzenetére

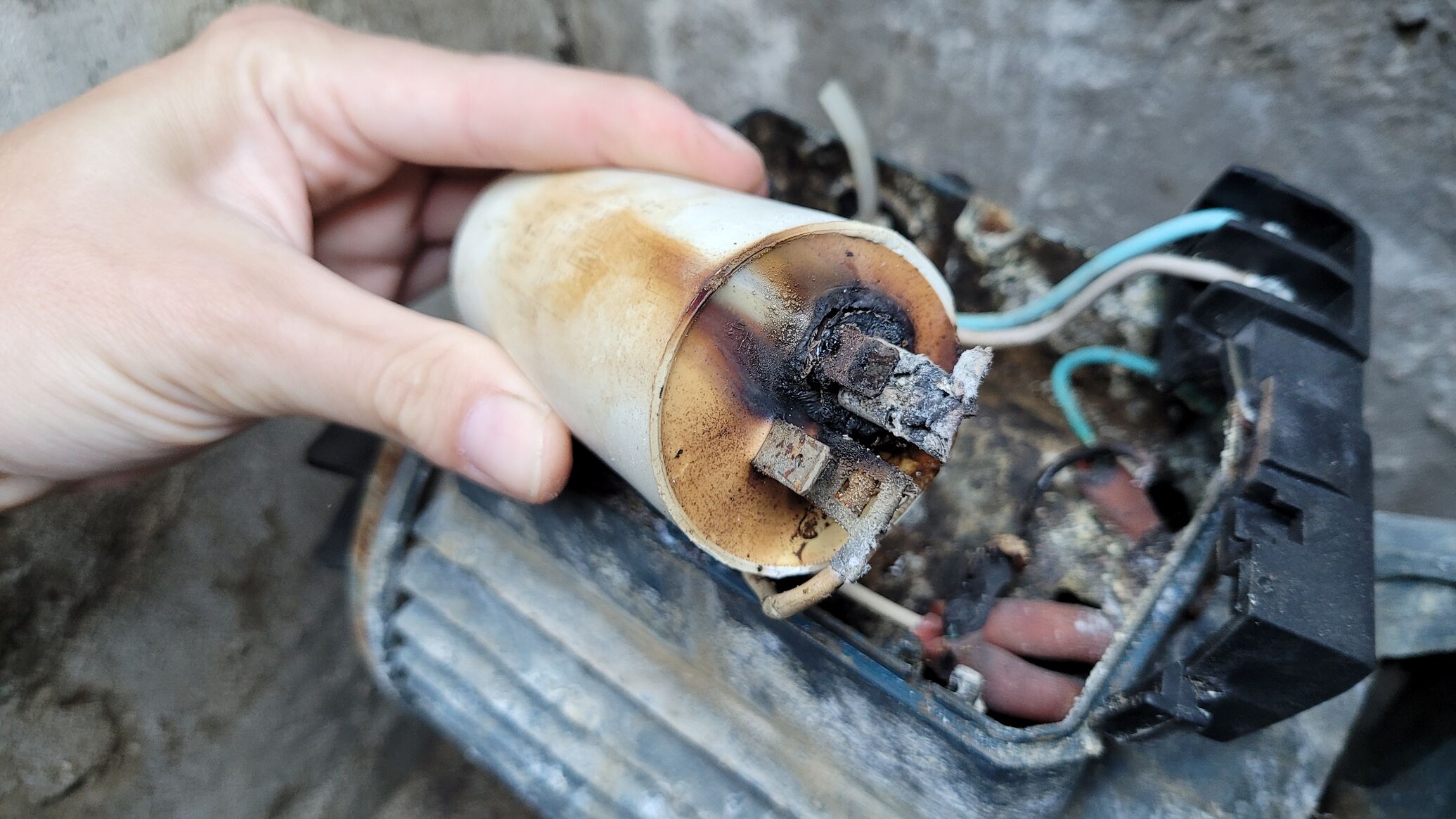

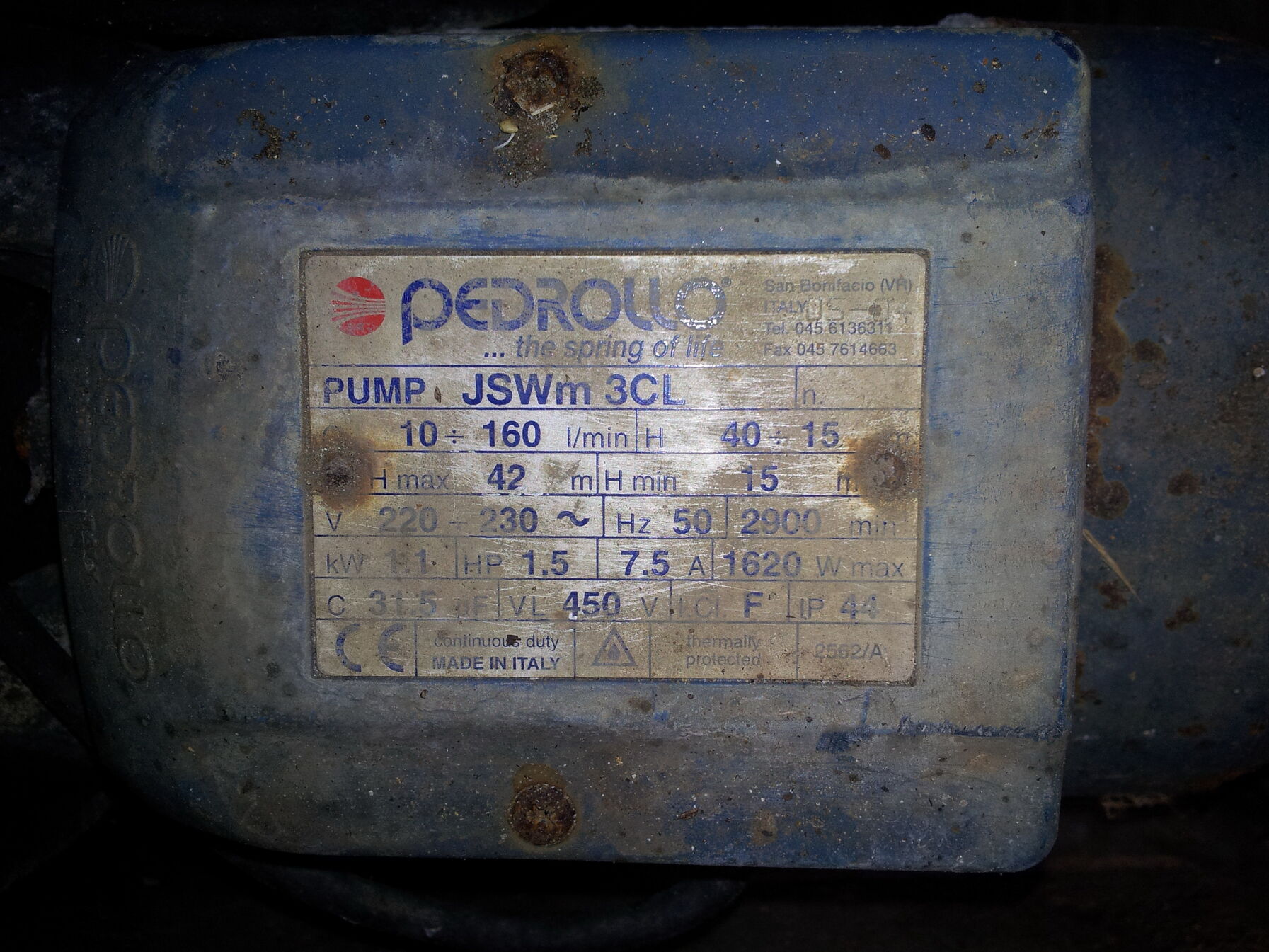

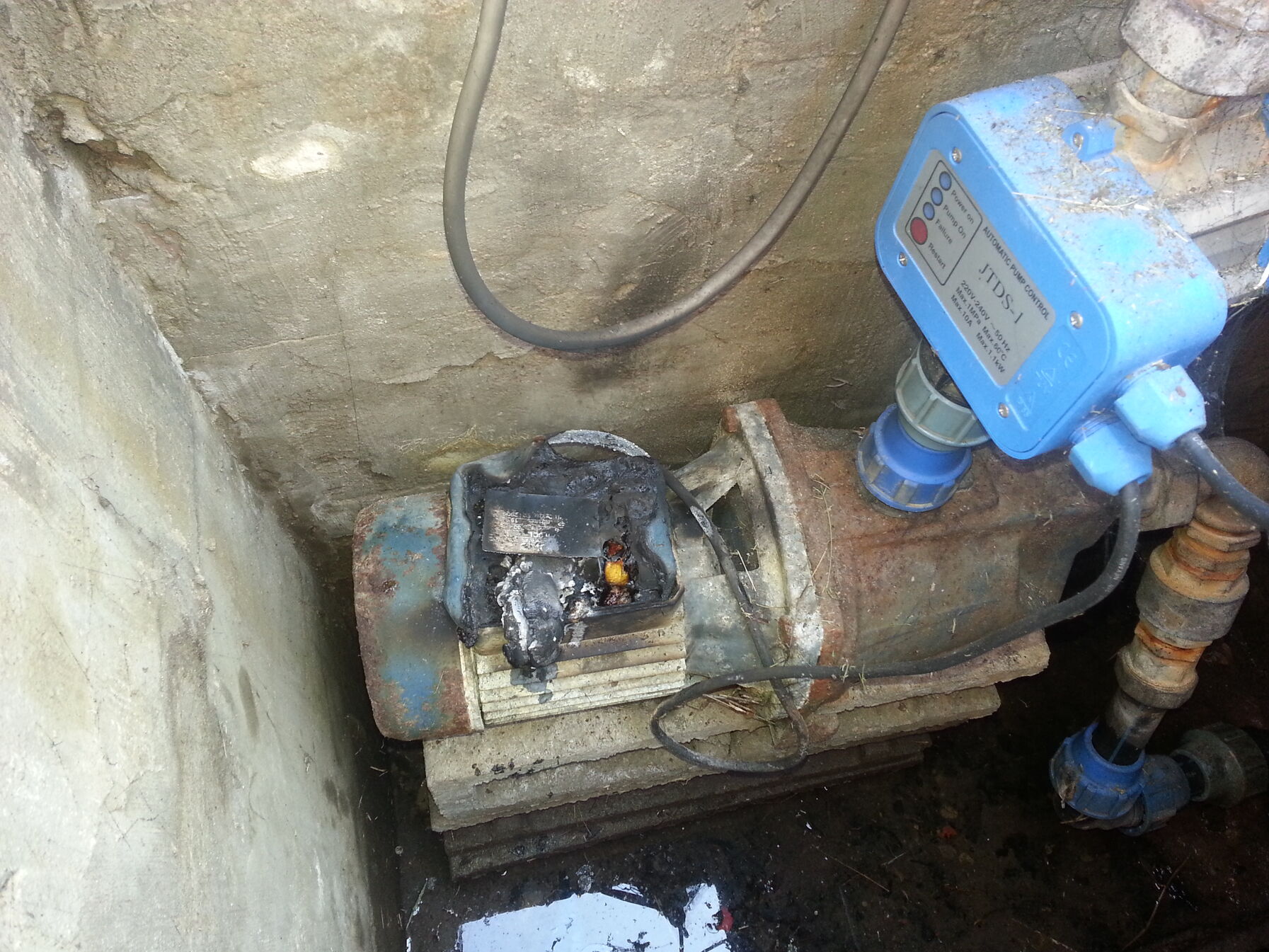

Élt már meg jobb napokat is ez a szegény Pedrollo. Adatlapja szerint 2004/2005-ös gyártású lehet, én a házzal együtt vettem.
Egyszer már 2015-ben kiégett, sikerült megmenteni, kapott zsugorcsövet a vezetékekre, sorkapcsot, kondit, csapágyat, szimeringet, gyári színt.
Egészen 2024 májusig húzta. Szerintem a fedél tömítése volt rossz és mivel elég párás helyen van, a saruk elkezdtek korrodálódni majd melegedni és szépen elolvadt a csatlakozás.

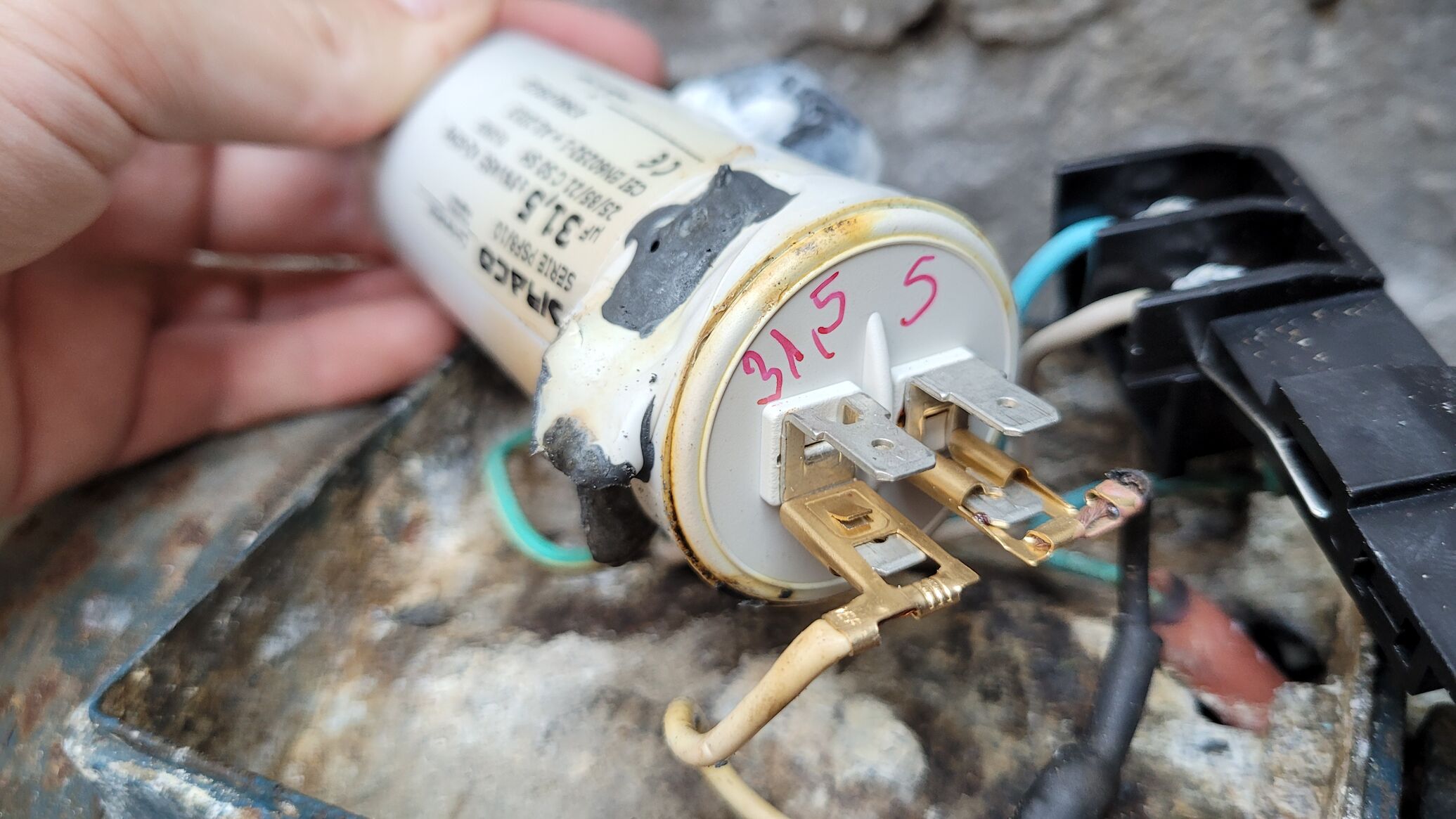

Most tettem rá ismét zsugorcsövet a sérült részeken, új sarukat, sorkapcsot és kondit. A fedél illesztését végigragasztottam ducktape-el hátha nem megy be a pára, remélem egy darabig nem lesz gond. -
válasz
-cobra-
#96030
üzenetére
Tudtommal ezek kondik 5-10%-os tolarenciával készülnek tehát egy 30uF-os kondinak +/- 1,5 vagy 3uF eltérés is lehet.(28,5~31,5uF vagy 27~33uF)
Viszont a fotón látható fekete vezetéken lévő sarunál mint ha nem lett volna tökéletes az érintkezés.A vezeték is elszíneződött,a szigetelés is felzsugorodott a hőmérséklet miatt. -
#96031
ekkold
Topikgazda
tordaitibi
#96028
ekkold
Topikgazda
válasz
tordaitibi
#96028
üzenetére
Régen írtam ilyesmiről pár sort: [link] ez alapján a menetszám kb. meghatározható, pontosítani meg a gyakorlatban lehet, kísérletezéssel.
A topológiát abból a szempontból kell figyelembe venni, hogy p. (a tápfesz és/vagy vezérlés) függvényében mennyi lesz a tényleges feszültség a trafó tekercsein. Ezen kívül esetleg: milyen lesz a hullámforma, és a trafó energiatároló elem-e (pl. flyaback esetében) vagy sem.
-
-cobra-
aktív tag
-
#96029
aujjobba
addikt
tordaitibi
#96028
aujjobba
addikt
válasz
tordaitibi
#96028
üzenetére
Epp a Pressman fele kapcsitapos konyv pdf verziojan probalok okosodni, ebben is van mindenfele topologia, tervezesi meretezesi tudnivalokkal, van vagy 900 oldal.
Igaz inverter nincs benne, de trafo/induktor/kondi/snubber/stb meretezes van.Ez a tekercs temakor egy atkozott nyulureg, akarhanyszor azt hiszem mar ertem egy kicsit, kesobb rajovok hogy lofaxt se tudok.
-
#96028
tordaitibi
veterán
Tudnátok ajánlani valami kezdőnek (nekem) szóló, emészthető nyelvű tervezési segédletet fél vagy teljeshidas porvasmagos inverter, főképp a trafó tervezésére?
Milyen vas, mennyit tud átvinni, kapcsolófreki-menetszám tervezés, honnan lehet ilyen vasmagot csévével beszerezni? Meghajtás, pwm vezérlés ilyesmi érdekelne.
Első körben 1kW körül gondolkodok, de tanulási céllal van itthon pár rági pc tápom, azoknak a vasai jók lehetnek kísérletezni. -
#96027
tordaitibi
veterán
aujjobba
#96023
-
aujjobba
addikt
-
aujjobba
addikt

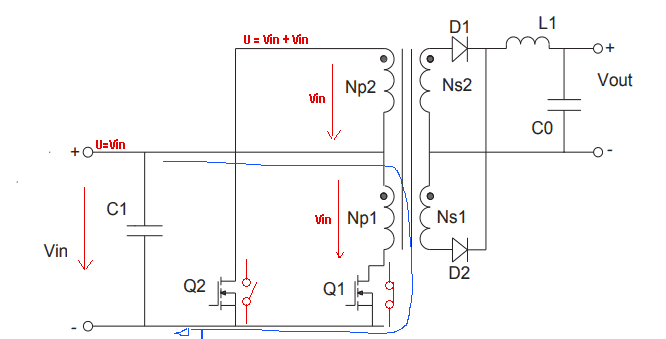

Segitsetek, masodik napja ezen agyalok es nem jutok elore a megerteshez, pedig tuti egyszeru a valasz.
Tehat adott a lenti push-pull konverter, Q1 es Q2 felvaltva vannak nyitogatva, +Vin bekotve a kozepkivezetesre a primer tekercsen.
Minden forras azt mondja, hogy amikor az egyik tranzisztor be van kapcsolva, akkor a masiknak a drain-jen 2*Vin feszültséget kell elturnie (plusz valamennyit a tekercs miatt).
Akarhogy rajzolom a feszultseg viszonyokat, aramiranyt, sehogy nem ertem miert eppen 2*Vin van ott.
-
-cobra-
aktív tag
-
-cobra-
aktív tag
Sziasztok!
Amatőr kérdésem lenne. Kb 1 hónapja cseréltem ki a Pedrollo szivattyúmban a kondenzátort mert a régi 5-6 év után megadta magát. Nos amit beletettem az egy hónapot bírt, reggeli ez a látvány fogadott.
Jól gondolom hogy nem én tettem be rosszul, mert nem látok rajta semmi bekötési irányt.Szerk: A jobb felső sarura megy a fázis, a bal felső nincs bekötve, az alsó szálak pedig mennek a tekercs felé.
-
#96015
Dr. Szilikát
őstag
demars
#96014
Dr. Szilikát
őstag
válasz
demars
#96014
üzenetére
Például ez, de cserébe segédtápot is igényel az elektronika részére, mondjuk egy kisebb dugasztáp képében:
https://www.aliexpress.com/item/1005005816805271.html
Természetesen azt én sem gondoltam, hogy táp nélkül menne, az akkut lehetne ugyan tápforrásként használni, de azt le is meríthetné, ha úgy marad töltés nélkül. Olyan rémlett, ami egyszer lekapcsol és ezzel együtt a saját tápellátása is megszűnik, de most nem látok olyat.
-
#96014
demars
addikt
Dr. Szilikát
#96004
demars
addikt
válasz
Dr. Szilikát
#96004
üzenetére
Valószínű rosszul keresem de nem találok olyat ami az AC t szakítja (pedig úgy emlékszem én is láttam).
Esetleg egy linket küldenél?
Köszönöm! -
#96011
baly81
aktív tag
Dr. Szilikát
#96010
baly81
aktív tag
válasz
Dr. Szilikát
#96010
üzenetére

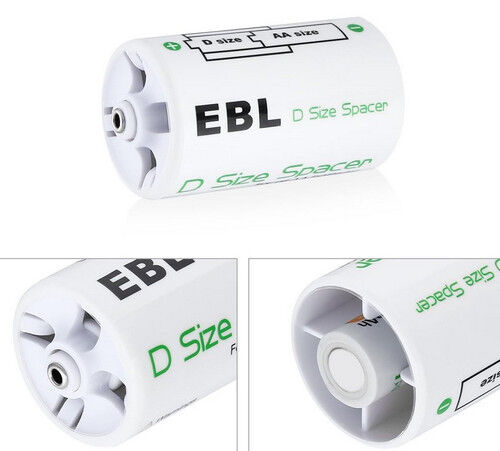

Ez is jó megoldás lehetne, csak a kapacitás miatt sokkal rövidebb lenne egy "D"-hez képest az üzemideje, nem? Ha azt nézem kb. 50%-a.
st6969
Aliexpress Choice-ban (bazarasban) szoktak olyan olcsó DC-DC modulok lenni, aminek a bemeneti oldala USB C vagy Micro. Ez a legegyszerűbb, ha vezetékes megoldásban gondolkozol. 3-5 db típustól függően 700-1000 Ft, összesen. -
st6969
őstag
Sziasztok!

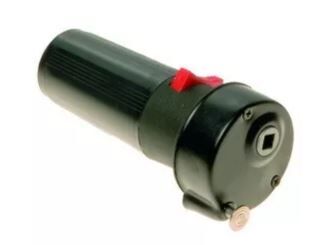

Vettem 2db elemes nyárs forgatót pár éve az OBI-ban:
Méretben kb. akkora mint egy kisebb kard markolata. Még nem használtam, de góliát(!)
elem megy bele. Én azt hittem, hogy ez az elemfajta már nem létezik
De kapható!
Nem nagyon akarok ilyen elemet venni (bár lehet, hogy egyszerűbb lenne...). Arra gondoltam, hogy vajon létezhet-e olyan tápegység, ami pl. egy telefontöltő 5V-jából 1,5V-ot állít elő. A legideálisabb az lenne, ha ezt usb kábellel össze is tudnám kötni a töltővel. A tápegységből pedig 2-2 vezetékkel jönnék a forgatókhoz (kűrtőskalácsot fog forgatni)?
Van rá esély, hogy találok valami ilyesmit Aliexpress-en esetleg? Ha nem, akkor maradnak az elemek.
Köszi -
#96006
demars
addikt
Dr. Szilikát
#96004
demars
addikt
válasz
Dr. Szilikát
#96004
üzenetére
Alin olyat látok, ami DC t kapcsol.
Ebayen viszont találtam olyat, amit írtál az AC oldalt szakítja.Tibi, este írok!
-
#96005
Barret001
addikt
tordaitibi
#96003
Barret001
addikt
válasz
tordaitibi
#96003
üzenetére
Pár akkut én is elintéztem annak idején...Nagy töltő gyorsabban tölt,hittem én.
-
#96004
Dr. Szilikát
őstag
tordaitibi
#96003
Dr. Szilikát
őstag
válasz
tordaitibi
#96003
üzenetére

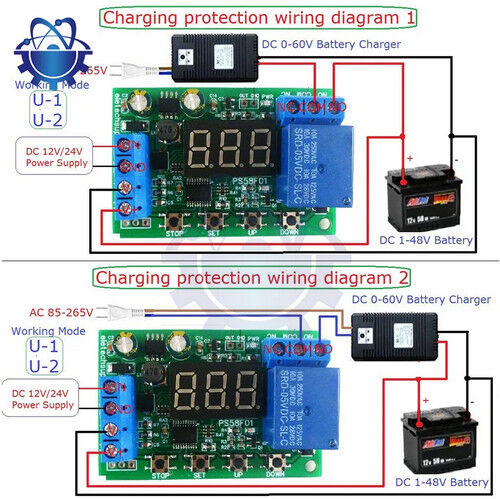

Vagy, aki készen szeretné, Aliexpressen vannak ilyen modulok, ami az akkut figyeli, a töltőt relével le tudja kapcsolni a 230 V-os oldalon.
-
#96003
tordaitibi
veterán
demars
#96002
válasz
demars
#96002
üzenetére
2 darab 12V 250VA trafoval.
Nem a reklam helye de nalam van a fiokba egy 24V 500VA toroid, aminek a szekundere van kivul, eleg keves a menetszam ugyhogy siman meg lehet csapolni 2*12voltra. Akkor ugyanolyan lesz mint az eredeti.Ismerem ezt fajta toltot, nalunk a negytesoja 25A van hasznalatba a munkahelyemen. Ahogy Szilikat irta, akkugyilkos, fabrikaltam ra egy aramkort ami 15 voltnal kikapcsolja a toltot kulonben elforralja az akkut ha elfelejtkezunk rola.
-
#96002
demars
addikt
Dr. Szilikát
#96001
demars
addikt
válasz
Dr. Szilikát
#96001
üzenetére
Igen, talált!
Traktort töltenek ezzel.
Mivel lehetne helyettesíteni a gyári trafót? -
#96001
Dr. Szilikát
őstag
demars
#95998
Dr. Szilikát
őstag
válasz
demars
#95998
üzenetére
Minek ilyen töltő, traktorhoz? Ilyen szabályozatlan töltővel könnyen ki lehet nyírni egy kisebb akkut, de komolyabb darabokat is csak felügyelet mellett szabadna tölteni, figyelve a kapocsfeszültséget.
Meg ebben a kategóriában előfordul olyan trafó, pontosan nem emlékszem, hogy légréssel tervezik, vagy a gerjesztést úgy állítják be, a szokásoshoz képest áramgenerátorosabb tulajdonságot mutat. Nem nagyon találsz bele olyan trafót, ami megfelelő árammal, pont jó feszültségre tölti az akkut. Ráadásul a hálózati feszültségre is érzékeny, nem stabilizál semmit.

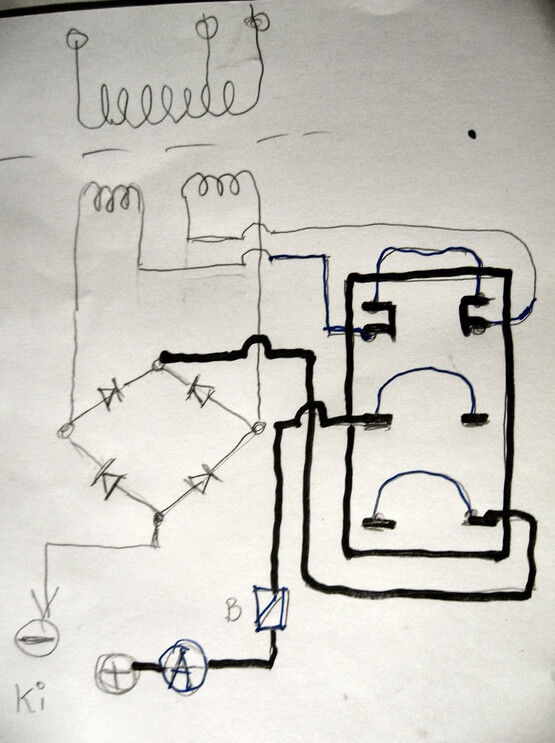

A kapcsoló úgy néz ki, egyik állásában ilyen 2 diódás körbe kapcsol (ha nem is ilyen irányba, alábbi csak példa). Másik állásában a szekunderek szintén sorosan maradnak, de a kötési pont sehová nem megy, Graetz-híd megy a két szélső pontra.
ez van itthon
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Az emittereken a következőket mértem:
(led profil érintés érzékelő és kapcsoló)
elem megy bele. Én azt hittem, hogy ez az elemfajta már nem létezik
De kapható!
Új hozzászólás Aktív témák
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Google Pixel topik
- Parkside szerszám kibeszélő
- eMAG vélemények - tapasztalatok
- Óra topik
- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- Nvidia GPU-k jövője - amit tudni vélünk
- Házimozi belépő szinten
- Le Mans Ultimate
- bitpork: Augusztus 2- szombat jelen állás szerint.
- További aktív témák...
- BESZÁMÍTÁS! Asus B350 R5 1600 16GB DDR4 512GB SSD GTX 1050Ti 4GB Cooler Master CM 690 III TT 500W
- Telefon felvásárlás!! Xiaomi Redmi Note 12, Xiaomi Redmi Note 12 Pro, Xiaomi Redmi Note 12 Pro+
- Oppo Reno7 5G 256GB, Kártyafüggetlen, 1 Év Garanciával
- BESZÁMÍTÁS! ASUS TUF Z390-PLUS GAMING alaplap garanciával hibátlan működéssel
- HPE Apollo 4200 Gen9 2U rack szerver, 1x E5-2620v4, 64GB RAM, 24x3.5" 2U-ban! ÁFA-s számla, garancia
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
