Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#36098
sörösló
aktív tag
vodkaboy22
#36095
sörösló
aktív tag
válasz
vodkaboy22
#36095
üzenetére
Ha valamelyik dióda átvezet, akor nem segít a puffernövelés. Ebben az alkalmazásban egyébként sincs akkora fogyasztó, amit ne tudna egy 2200 mikrós elkó ellátni.
-
sörösló
aktív tag
-
rostiron
őstag
Tudom hülye kérdés,de ha a dióda csere sem oldja meg a gondot, az utánra is van tippetek ?? Csak mert a hétvége felé jutok olyan boltba, ahol vásárolni lehet hozzá dolgokat, és tudnom kéne miket vegyek még. Persze olyan dolgokra gondolok amik nem kerülnek vagyonokba.
-
sörösló
aktív tag
válasz
Lompos48
#36090
üzenetére
Azért előidézhető ilyen is. Pár spéci elektronika, basszushangfal + basszusgitár elég közel egymáshoz, stb... Persze ezek a legritkább esetben búgnak pont 50 Hz-en.
Ha autóakkuról nem búg, akkor egyértelműen táphiba. Bár ha kivitte az autóba, akkor az árnyékoláshibákat nem zárhatjuk ki. Az autókaszni ugye egy Faraday kalitka, + sima egyentáp. Hát, a fene tudja, én akkor is táphibát tippelek. Kíváncsi vagyok mi lesz a diódák cseréje után. -
Lompos48
nagyúr
válasz
dash17291
#36084
üzenetére
Terhelés az, amikor valami rá van kötve a tápra és attól áramot igényel és fogyaszt. Ha a 12V-os adapter kimenetére rákötsz (párhuzamosan) egy 100-120 ohmos ellenállást, az egy 120-100 mA-es fogyasztást fog produkálni. Ekkora terhelést bármelyik adapter elbír. Így leterhelve mérj egy kimeneti feszültséget, az eredmény alapján lehet mérlegelni a kábelteszter ügyét.
-
dash17291
tag
Sziasztok,
van ugye az a dolog hogy ha egy dugasztápot bedugok a konnektorba és rámérek multiméterrel akkor nagyobb feszültséget kapok mint ami rá van írva. Például a 3,7V-os kocka Nokia töltőknél 8,2-8,4V közöttit.
A 9V-os telefontápegységnél több, mint 13V-t.A tápokon szereplő OUTPUT (DC) érték függvénye annak, hogy a azzal az eszközzel használom-e amihez tervezték? Mit kell terhelés alatt érteni?
Ugyanis egyelőre nem merem rádugni azt a 13V-t a kábelteszteremre amiben a 9Vos elem lemerült.
-
kjani18
őstag
-
Livius
őstag
Hello!
EAGLE 6.5 ben tervezek egy áramkört. Végre a schematic kapcsolás kész lett, most a nyákterven dolgozok, és majd ezt szeretném az ingyens verzióban használható méretben (100 x 80 mm) legyártatni valahol. Tudtok esteleg Budapesten cégeket, akik foglalkoznak nyákgyártással? Furatgalvanizáltan kellene nekem majd, egyelőre 1 rétegben, de ha nem jön össze a tervezgetés, akkor 2 rétegben tuti megvalósítható az áramköröm majd. -
-
-
mezis
félisten
válasz
rostiron
#36032
üzenetére
Az természetes, ha csökkented a mély hangok erősítését, akkor az 50-100 Hz könyéki búgás gyengül.
Ha nem recseg, jó az a potméter. Nem az a búgás okozója.Azt mérted, hogy az árnyékolás a távszabályozótól megérkezik az erősítő NYÁK-jára ? (Csatlakozó tesztelése.)
(Szinte teljesen megszűnne a búgás, ha csak a két kicsi hangszórót használnád és a basszust kiiktatnád.
) -
darvinya
titán
-
-
#36048
vodkaboy22
addikt
Lompos48
#36046
-
Hujikolp
őstag
Üdv!
Van egy merész ötletem, elméletig működik is, de azért megkérdezlek titeket!
A routertől a gépig elég hosszú UTP kábel jön. Még egy kábel behúzása macera lenne, emiatt jött az ötlet, hogy akkor használjuk egy kábelt 2 interfész vezérlésére! Ugyebár csak a gigabithez kell a 8 ér, a 100 megás hálózathoz elég a 4 ér is. Namármost, készítek két darab összefűzőt. Az összefűző egyik felében 2 kábel jön ki, amik a routerhez mennek, pólushelyesen, a másik végén meg az összefűzött kábel megy ki. Az UTP kábel végére egy másik összefűzőt, ami kettébontja a kábelt.
Az egyik fele megy a PC-be, a másik egy PIC-es alkalmatosághoz, nagyon ritka kommunikációhozSzerintetek megoldható, nem fog összeakadni a jel?
-
-
Bagira01
veterán
-
darvinya
titán
válasz
Lompos48
#36041
üzenetére
Szerintem a távkapcsban van egy zárlat.
„ Szétszedtem a távirányítót nem tudom van-e jelentősége. de ha a bass potméterét lehalkítom a búgás is halkul.
Ha a csatlakozóját lehúzom a búgás megszűnik. Egy kép a távkapcsiról.”Az valamelyik alkatrész nem megfelelően teszi a dolgát.

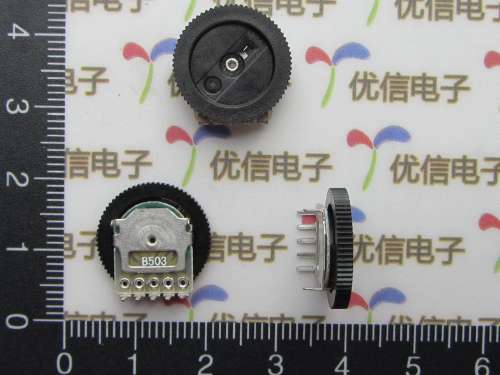

Pontosabban a bass potméter.Nálam is volt ilyen pedálnál, ahol egy 100kΩ-os kicsit áthúzott.
Nagyobb terhelésnél bevillant és kimúlt. -
And
veterán
válasz
Bagira01
#36037
üzenetére
Ha erről volna szó, akkor inkább szerezz egy új komplett hangfelvevőt. Ez ugyanis maga a kontroller (SoC), amit külön beszerezni elég esélytelen, de amúgy sem nagyon éri meg, tekintve az ilyen USB-s hangfelvevők 3e forinttól induló árát.
Mod.: Vagy ha az valami drágább cucc, akkor veszel egy ilyen pendrive formájú vacakot, és letermeled róla azt az IC-t. -
Lompos48
nagyúr
válasz
rostiron
#36035
üzenetére
Van egy kérdésem mint amatőr, az hogy lehet hogy a trafón AC 10.8 V mérek, A pufferkondin meg már 12.8V DC. Ez normális ??
Nem abnormális. A szűrőkondenzátor az egyenirányított feszültségre tud maximálisan feltöltődni. ami Uacx1.41.
Még lenne egy ötletem. Váltófeszültségre kapcsolva a műszert mérj egyet a szűrőkondin! Nem lesz baja. Érdekel az érték.
-
rostiron
őstag
Sziasztok.

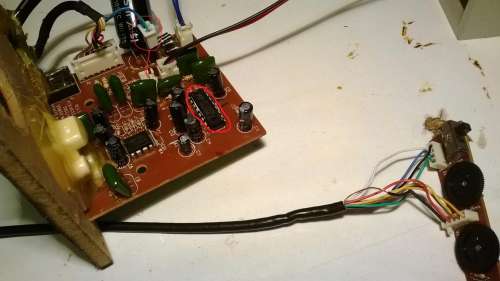

Megnéztem a távirányító vezetékét mindkét oldalon az árnyékolás a testre van kötve. A tegnapi képen látszik a fekete ér végig a kábelben csupasz az mindkét oldalon testen van. Szakadást nem mértem.
Kíváncsiságból a távirányító felől lekötöttem a testről, na akkor aztán búgót rendesen
Kezdem feladni.
Van egy kérdésem mint amatőr, az hogy lehet hogy a trafón AC 10.8 V mérek, A pufferkondin meg már 12.8V DC. Ez normális ?? -
-
donmackó
addikt
válasz
rostiron
#36029
üzenetére
Próbáld meg PC tápról meghajtani.Ha úgy úgy nem búg, akkor valószínű szór a vasmag.PC tápnál ez az eshetőség nem játszik.Nálam tökéletesen működik egy házimozi egy 400 wattos tápról.Gyárilag elég erős búgása volt,de a tápcsere megoldotta.Nincs beépített trafó,nincs probléma.Ez csak egy ötlet.
-
Lompos48
nagyúr
válasz
rostiron
#36029
üzenetére
Én cserélném a diódákat is. Egy dióda, ha elromlik nem feltétlenül csak zárlatos vagy szakadt lehet. Nem biztos, de nem is egy nagy költség. Azt is ki lehet próbálni, hogy trafó nélkül táplálni az üzemi feszültségnek megfelelő külső táppal. Ráköthető egyenesen a szűrőkondi lábaira.
Egy IC nem TUD magától brummogni. -
rostiron
őstag
válasz
Lompos48
#36020
üzenetére

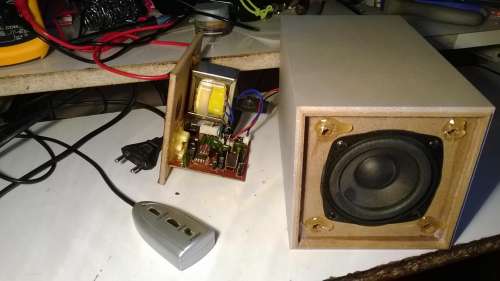

Nem tudom mi produkálja, de sok 2.1-es hangszettet kipróbáltam már. Nem mondom hogy a legdrágábbakat, többnyire genius, de egy idő után mind elkezdett búgni. Általában bekapcsolva szoktam hagyni ,de ha halgatok zenét, ha nem ne búgjon. A sokadik után vettem egy Logitech-et, már több éve megvan,de érdekes ez nem búg.
Nem vagyok szakmabeli nem tudom az okát ,de ezt tapasztalom.
A konyhánkba is nemrég vettem egy 2.1-es genius-t csak tablet vagy telefon van rákötve, kb 1 éves de már halkan kezd búgni ha bekapcsolom.
Miért lehet az hogy új korában jó aztán lassan elkezdi ?? -
#36022
Lompos48
nagyúr
gyenesmartin
#36021
Lompos48
nagyúr
válasz
gyenesmartin
#36021
üzenetére
Fenntartásaim vannak!
Kételked(het)ek? -
#36021
gyenesmartin
őstag
Lompos48
#36020
-
PHM
addikt
válasz
rostiron
#36009
üzenetére
Üresen a bemeneti kábel gyakorlatilag antennaként viselkedik.
Erről magad is meggyőződhetsz, ha megérinted a jackdugót.
Akkor is búg, ha ha a bemeneten van jelforrás?
De rövidre is zárhatod a jackdugót egy alkalmas vékony dróttal.

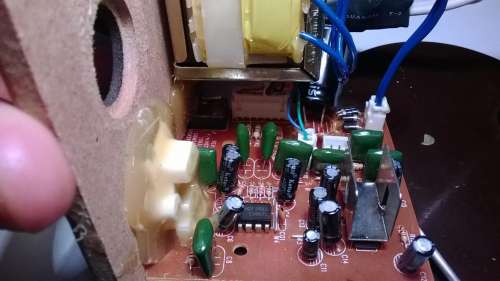

Úgy nézem egyébként, hogy a nagyobb, hűtőlemez alatti IC lehet
a mélysugárzó végerősítője.
Ez egy sztereo végfok, a kimenetei hídba kötve hajtják meg a hangszórót.
Több gyártó készíti különböző neveken.

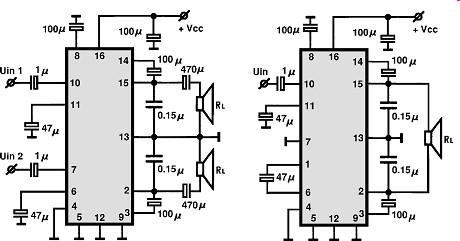

A kapcsolása ilyen, vagy ehhez nagyon hasonló:
A jobb oldali alkalmazás a tiéd.
Nem egészséges 8 ohmnál kisebb impedanciájú hangszórót rá kötni. -
rostiron
őstag
Szia.
Kicsit még zavarnálak

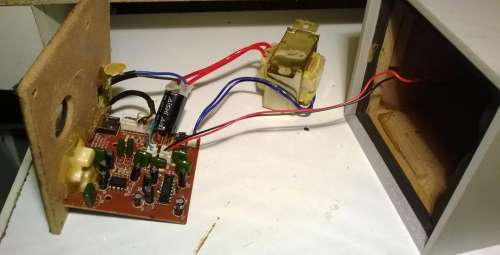

A diódákat kimértem azok jónak tűnnek. Nem kiforrasztva mértem. A földhurok.. hát a helyzet az hogy nem kell semmit a bemenetre dugni hogy búgjon. Se a kis hangszórók nincsenek rádugva, se a bemenetre nincs semmi kötve csak simán be a konnektorba bekapcsolom és a mély hangszóró ami rajta van ott erősen búg. Csináltam egy képet hogy néz ki. Mivel az input -ba nem megy semmi ezért gondolom a szakadt árnyékolás se jöhet szóba.
Az összes kondit kicseréltem. Talán már csak az ic-k maradnak mint hibaforrás. Azért nem viszem szerelőhöz, mert csupán a magam szórakoztatására akarom megjavítani.
-
PHM
addikt
válasz
rostiron
#36007
üzenetére
Látatlanban 4 lehetséges hibaforrást tudok mondani:
1: Az egyenirányító híd valamelyik diódája szakadt, vagy zárlatos.
Ez kimérhető multiméterrel, kikapcsolt, feszültség mentes állapotban.
A legjobb, ha kihúzod a csatlakozót a konnektorból.
2: Valamelyik végfok IC meghibásodott.
Nehezebb dió. Ha működés közben forrósodik valamelyik IC,
az gyanús, de biztosat csak mérés segítségével lehet megállapítani.
3: Földhurok. Könnyű kizárni, ha MP3 lejátszóval, vagy mobillal
meghajtva is búg a hangszóró, nincs földhurok.
4: Szakadt árnyékolás a bemeneti csatlakozó kábelban.
Ezt multiméterrel ki lehet mérni, illetve, ha cserélhető a kábel,
másik, biztosan jó kábellal kipróbálva kizárható a hiba.
Továbbra is azt javaslom, keress a környezetedben szakértő segítséget,
mert ez elektronikai alapismeretek nélkül nehéz lesz. -
#36005
szaszayanou
aktív tag
szaszayanou
aktív tag
Van nekem egy diy fejhallgató erősítőm, amit én építettem nem olyan régen. Olyan baja van, hogy nem lehet a régi lg crt monitorom közelébe vinni, mert beremeg a kép. Azért is érdekes mert eddig nem csinálta ezt, pedig sokáig nem is volt bedobozolva. Ki kellett cserélnem a bd139-es tranyókat a tápjában, mert elfelejtettem hűtőbordákat tenni rájuk, és a nyári melegben megfőttek.
A forrasztások persze nem lettek olyan szépek mint legelőször, kis átkötéseket kellett csinálnom alkatrészlábakkal a felvált nyák helyén itt-ott. Ez lehet a probléma, vagy csak az öreg monitor lett érzékenyebb? -
darvinya
titán
válasz
rostiron
#35998
üzenetére
Nekem nemrég a PC-s hangszóró kezdet búgni.
Arra jutottam, hogy a pici trafó szigetelő gyantája olvad ki kissé.
Mert folyamatosan üzem alatt volt terheletlenül, mivel trafó után volt a berendezés ki/bekapcsolója.
Amióta rendesen hálózati leválasztó kapcsolót raktam be, és avval kapcsolom ki/be.
Azóta visszaszilárdult a szigetelő gyanta, mert van ideje kihűlnie és nem búg. -
mezis
félisten
Találkoztam én is egy 2+1-essel, amelyik a trafó miatt búgott, de nagyon. Talán nem az eredeti volt már benne.
Sikerült távolabb elhelyeznem, azóta tökéletes. (Próbálkoztam vaslemezes árnyékolással, keveset javított. A potméterek háza sem volt földpontra kötve, de a leföldelésük is csak keveset javított a búgáson.) -
PHM
addikt
válasz
rostiron
#36000
üzenetére
Több oka is lehet a búgásnak.
Az egyik, gyakori ok a tápfeszültség elégtelen szűrése,
a másik pedig az erősítő bemenő jelének rossz árnyékolása.
De akár az elő fokozat is okozhat ilyet, vagy a végfok valamelyik
tranzisztorának zárlata.
A végfokozat bemenetét kellene testelni.
Ha akkor is búg, vagy a végfok hibás, vagy a táp nem elég szűrt.
A testelés azonban nem veszélytelen, ugyanis, ha a végfokozat
egytelepes táplálású, a bemenet féltápfeszen lesz.
Ez esetben a bemeneten lévő csatoló kondi előtt kell testelni.
Ehhez nem ártana egy, az elektronikához értő rokon/ismerős
segítségét kérni.
a hétvégére remélem meglesznek a diódák.
Ha autóakkuról nem búg, akkor egyértelműen táphiba. Bár ha kivitte az autóba, akkor az árnyékoláshibákat nem zárhatjuk ki. Az autókaszni ugye egy Faraday kalitka, + sima egyentáp. Hát, a fene tudja, én akkor is táphibát tippelek. Kíváncsi vagyok mi lesz a diódák cseréje után.
Amit az adatlap ír, az szentírás, általában.
)
Egy komolyabb cuccról van szó. Ez az ATJ3315 csak valami általános megnevezés lehet, és alatta a másik számsor eltérő tulajdonságokat jelent? Vagy ha szerzek egy ugyan ilyet más számsorral mint a mostani akkor az is ugyan azt tudja?
