Lompos48
nagyúr
válasz
Kernel
#38093
üzenetére
Ez így majdnem igaz. Annyit tennék hozzá, hogy a B-E átmenetek 0,7V-jára sokkal inkább lehet számítani, mint a Zenerfeszültségekre. És nem is annyira a karakterisztikájuk hanem az értékek szórása miatt.
Adott mérőáramnál (ZPDk esetében IZ = 5 mA)
ZPD11 Vz = 10.4-11.6V
ZPD12 Vz = 11.4-12.7V
ZPD13 Vz = 12.4-14.1V
ZPD15 Vz = 13.8-15.6VEz igényesebb áramkörökben "ismert" értékű referenciákat használnak, majd azokból alakítanak ki precíziós ellenállásokkal, opampokkal egyéb értékeket.
Márpedig egy autóakku vizsgálatához nem mindegy, hogy milyen 13V-os Zenerhez van szerencsénk, hacsak nem tudjuk kiválogatni egy nagyobb rakásból. És akkor még nem beszéltünk az 5...900 ppm/°C termikus együtthatóról.
-
Volkov
senior tag
Sziasztok!
Vettem egy bluetooth modult.

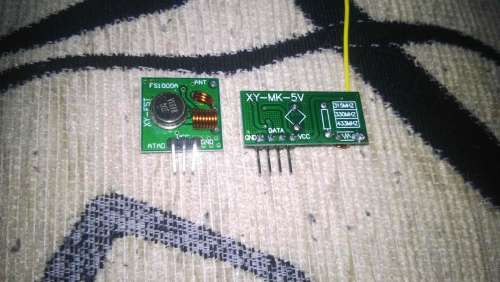

Sajnos a méretet picit benéztem, s kaptam egy körmömnyi kis apróságot, amivel nem nagyon tudok mit kezdeni, mivel ez is kocsiba lenne, légforrasztást mellőzném de 1-2 nyák miatt nem tanulnám meg most minden csínját a dolognak...mérete 2.3 cm x 1.4 cm, s ehhez kellene nekem 2 db nyák, hogy szerelhető legyen, valami ilyesmi:
Olyasmi mint ez
Itt is ezKérdés:
- elvállalná valaki? Ha igen, mennyibe lenne?Köszi!
-
Kernel
nagyúr
válasz
darvinya
#38091
üzenetére
Csak azért tudjál róla, hogy mit csinálsz:

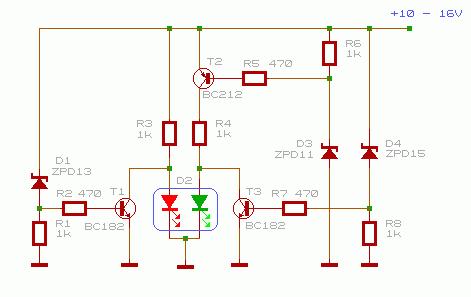

D1 szerepe, hogy 13+0,7 V felett a piros LED kialszik.
D3 szerepe, hogy 11+0,7 V felett a zöld LED-et engedélyezi.
D4 szerepe, hogy 15+0,7 V felett a zöld LED-et letiltja....és ettől még lehetnek kisebb eltérések, mivel a Z-dióda karakterisztikája nem tökéletes Z-alakú, a tranzisztorok B-E átmenetén sem pont 0,7 V esik, vagyis csak a várható elvi értékeket írtam.
Más küszöbértékekhez más Zenereket kell beépíteni, és ne számíts arra, hogy határozott lesz a komparálás, folyamatos fényátmeneteket fogsz látni.
-
Tamy
senior tag
válasz
darvinya
#38091
üzenetére
Azok a Zenerek, szerintem még simán beszerezhetőek, HEStore kínálatában pl. megtaláltam. Ők a ZPD13 helyettesítőjének a BZX55C13-tírják, értelemszerűen a ZPD15 = BZX55C15... Szerintem bármi jó, ami feszültésgben stimmel, és teljesítményben is legalább akkora (A ZPD utáni szám a feszültségértéket jelöli).
-
darvinya
titán
válasz
Lompos48
#38089
üzenetére
Első kettőre gondoltam, nem VU-ra.

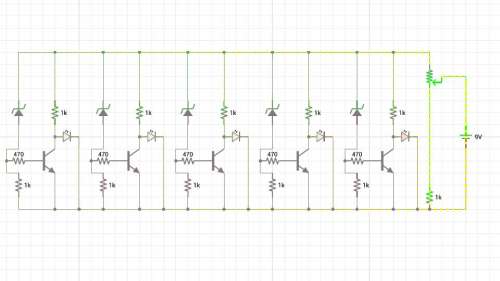

Közben találtam ezt, de gondolom ennél a kapcsolásnál max. 2db LED használható.
Az is jó lenne tudni, hogy ezeket Zener -eket mik a mai helyettesítője.
(#38090) Kernel
Köszi, de eBay nem járható út nekem.
Hú ez LM324 DIP14-es milyen drága, kerek 40Ft az egyik helyen.
A másik gondom, azaz nem tudom van e ilyen.
A hangerő poti(sztereó) hátulja nem sima kerek, hanem hatszögletű.
Léteziknek ilyen toldó (hatszögletű rúd) amit egy másik kar nélküli potival összeköt, és maga a poti létezik ilyen? -
Kernel
nagyúr
válasz
darvinya
#38087
üzenetére
UAA170 vagy UAA180 IC-vel is találhatsz rajzokat, egyik pontot világít, másik sávot. Csak ezek mára elavultnak számító IC-k, beszerezhetőség korlátozott, vagy nem is kapható.
De mérésre ma már ilyenek is olcsón kaphatók: [link]
2,5-30V között, ha nem is műszerpontosságú, az adott célra bőven jó, a rajta lévő trimmerrel még pontosítani is lehet.
-
Lompos48
nagyúr
válasz
darvinya
#38087
üzenetére

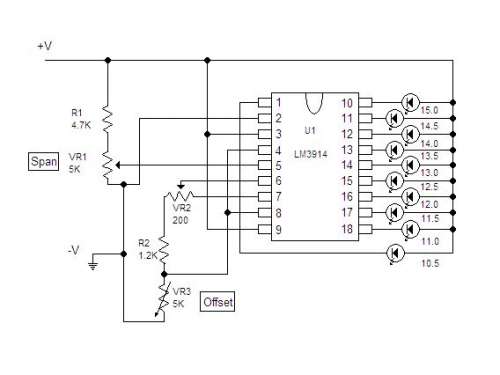

ICnek használható az LM324. Az elenállásokat újra kell számolni a feszültség és a szükséges komparálási szintek függvényében. Bővíthető tetszés szerint.
Vagy hangerő szabályzó állást jelző...
Ahhoz a hangerő potenciométerrel párhuzamosan kellene kötni egy másik potmétert, amin fészültséget lehetne mérni, mint rezisztív osztón, akár az előzőhöz hasonló áramkörrel
Ellenben gondolom, hogy inkább kivezérlésmérőre gondoltál. VU Meter-re keresve kismillió rajzot találni. Pl. ez itt, ami szűkíthető, bővíthető szükség szerint, ugyancsak az ellenállások újraszamolásával.
-
Lompos48
nagyúr
A tekercsre és kontaktusokra vonatkozó adatok ott vannak az adatlap 4. és 5.oldalán. A Failure rate, mint tegnap is írtam egy úgynevezett típusadat, ami a relé hibátlan működésére vonatkozik kapcsolások számának függvényében. Magyarul: addig "kínozzák" kapcsolgatva, amíg elromlik. Ebből statisztikailag állapítanak meg adatokat. A feltüntetett feszültség és áram valószínűleg a teszt mérési feltételei, a P szint pedig egy megbíztatósági érték/osztályozás (reliability), ami nemzetközi standardokban szerepel.
Mindezt egyáltalán nem tartom fontosnak a te alkalmazásodban, de kíváncsiságból beletekinthetsz egy dokumentumba (126. oldal
), hogy mit jelent a P level pl. a kínai katonai standardok szerint, -
Ribi
nagyúr
válasz
Lompos48
#38085
üzenetére
Szóval mondjuk ez az Omron.
Tudom hogy van többféle feszen működő, emiatt is vegyük a 24 voltost és akkor nem lesz kuszaság.
Annak 24V annak kb 25mA kell. De most nem a tekercsről van szó, hanem az 5ik oldalon van említve a Faliure rate valamelyiknél 100, vagy 10 vagy 1mA at 5VDC. És az volt az eredeti kérdésem hogy az mi is. -
Kernel
nagyúr
Furcsállottam a magyar leírásban ezt a minimális terhelési értéket (nehogy már ne használjam még kisebb terhelésre, ha akarom), ezért kerestem egy eredeti angol doksit: [link]. Most mellékes a típus, csak a fogalom magyarázata érdekelt, ennyit írnak róla:
Minimum switching loads mentioned above are reference values. Please perform the confirmation test with the actual load before production since reference values may vary according to switching frequencies, environmental conditions and expected reliability levels.
-
Lompos48
nagyúr
A delej tudtommal a mágnesesség régi elnevezése. Az idézett paramétereknek ehhez csak annyi köze van, hogy az áram tényleg mágnesességet hoz létre.
Egyébként a 100mA, 5Vdc azt jelenti, hogy a kontaktusok között 5V feszültség van megszakított állapotban, behúzva 100mA áram halad rajtuk keresztül, majd kikapcsoláskor ezt az áramot szakítja meg. Tovább ragozva lenne még az önindukciós jelenség, ami az áram megszakításakor keletkezik és hatással lehet a relét vezérlő aktív alkatrészre.
A Failure rate meghibásodási arányt jelent. A korábban említett 100mA, 5Vdc-os kapcsolgatásokat ismétlik 120 kapcsolás/perc gyakorisággal, ezzel szimulálva egy hosszabb idejű viselkedést. A P szint valószínűleg az Omron normáiban egy minimális kapcsolási számot jelent, amit el kell viselnie a relének. Ha utánakeresel, biztos megtalálható valahol. Nem fontos, mert egy 10 perces ilyen teszt megfelel esetleg 2-3 éves használatnak, ha erősítőben használod.
-
Ribi
nagyúr
válasz
Lompos48
#38068
üzenetére
Tehát a min delej alatt azt értem, hogy pl HQnál a g2r2 omron relére oda van írva:
Min terhelés: 100mA, 5Vdc.
Gyári doksiban ez:
Failure rate (P level) (reference value) (This value was measured at a switching frequency of 120 operations/min) : 100mA at 5Vdc. ami fingom sincs mi.
Szóva ez mit is jelent? -
-
Lompos48
nagyúr
válasz
CPT.Pirk
#38072
üzenetére
Nem hiszem, hogy egy spektrum analízis elég adatot szolgáltatna a jitter mérésére. Elmélyedni alaposabban soha nem sikerült nekem benne. Beszúrok egy pár cikket. Nem csoda, hogy a "legnagyobbaktól" származnak: Agilent (ex Hewlett Packard), Texas Instruments, Maxim, Tektronics.
-
PHM
addikt
válasz
rostiron
#38073
üzenetére
"Az én monitorom szintén LG led, de 19Voltos. Egy próbára se dughatom rá, hogy megnézzem jó-e a monitor ??"
De, rádughatod, de akkor biztosan rossz lesz a monitor.
Ha 12V 2A van ráírva, akkor 12V-os és minimum 2A-es tápot kell neki adni,
ügyelve a helyes polaritásra.
"Furmányos" egyenáramról még nem hallottam.
Szerintem sima kapcsoló üzemű, stabilizált tápja volt a monitornak. -
rostiron
őstag
Sziasztok.
Egy LG E1940S-PN led monitorhoz keresek tápegységet. A monitor hátulján az van hogy power 12V 2A .
Igaz az hogy a led monitoroknak nem sima egyenáramot ad a táp hanem valami furmányosat ??? Nem értek hozzá, úgy mondták hogy nem mindegy milyen a táp.
Az én monitorom szintén LG led, de 19Voltos. Egy próbára se dughatom rá, hogy megnézzem jó-e a monitor ?? -
Kernel
nagyúr
Ez a delej kérdés inkább a hangdobozba épített relénél merül fel, mint volt régen az Orion HS500, amin látható volt egy túlterhelésjelző LED is.
Ezeket én még garanciális korukban javítottam szervizben, volt benne egy relé, ami 24 V-os, de 12 V-nál is meghúz. Onnan tudom, hogy barkácscélra magamnak is elmentettem 2 db-ot, amit az évek során hol itt, hol ott használtam is.
Ez a relé kapcsolta le mélysugárzót, ha DC jutna rá, a LED pedig nagyobb hangerőnél már kezdett bejelezni.
-
Kernel
nagyúr
A bemeneti feszültség a tekercsen és a diódán keresztül mindenképpen kijut a kimenetre.
A szabályzókör ugyan visszaveszi az impulzusszélességet minimálisra, de még ezek a rövid impulzusok is okozhatják – és tudomásom szerint okozzák is – a kimenet kismértékű emelkedését, a bemenethez képest.
-
-
Tamy
senior tag
Sziasztok!
Múltkoriban kérdezte valaki, hogy mi történik a step down konverterrel, ha a bemenő feszültség a beállított kimeneti szint alá csökken. Engem most az ellenkezője érdekelne:
Mi történik egy step up konverterrel, ha nagyobb bemenő feszültséget kap, mint a beállított kimenő? Természetesen az áramkör működési tartományán belül.
-
#38061
(jan)
őstag
DonThomasino
#38060
(jan)
őstag
válasz
DonThomasino
#38060
üzenetére
vagy bekötöd az ötvoltos és a 12 voltos ág közés és akkor 7 voltal fog pörögni
-
#38059
(jan)
őstag
DonThomasino
#38051
(jan)
őstag
válasz
DonThomasino
#38051
üzenetére
Akkor EZ lehet még megoldás.
Amúgy hol akarod használni a ventit? mert ha sz.gpében akkor megoldja a szabályzást az alaplap
-
-
#38057
(jan)
őstag
DonThomasino
#38055
(jan)
őstag
válasz
DonThomasino
#38055
üzenetére
ilyen kifejezetten a célra való cuccot (100ohm) sztem pár százasért lehet szerezni, és még jól is néz ki az alu gomb (talán még a díszipalást is elősegíti)
Valaki eltudja nekem dióhéjban mesélni hogy működik pontosan a zavarszűrő ferrit a vga, töltő és egyéb kábeleken ?
-
#38056
PHM
addikt
DonThomasino
#38055
PHM
addikt
válasz
DonThomasino
#38055
üzenetére
Egy 150 ohm 2W-os ellenálláson kb 4,5-5V feszültség eshet.
Pontos értéket nem tudok adni, hiszen a feszültség csökkenésével
változik az áramfelvétel is. -
#38054
PHM
addikt
DonThomasino
#38053
PHM
addikt
válasz
DonThomasino
#38053
üzenetére
Helyesbítek: egy 15, vagy 18 ohm 2W-os potméter is jó e célra.
Ez talán nem olyan drága, de kérdés, hogy beszerezhető-e. -
#38052
PHM
addikt
DonThomasino
#38051
PHM
addikt
válasz
DonThomasino
#38051
üzenetére
Lehet, de a potméter esetleg többe fog kerülni, mint a venti...
-
#38051
DonThomasino
veterán
DonThomasino
veterán
Egy 12 V os sima ventillátort lehet szabályozni egyszerűen
sorba kötve egy potméterrel?
[link]
A 120P ről lenne szó. -
bbchris
senior tag
válasz
Lompos48
#38047
üzenetére
Hát zsebre megy sajnos de PLC megy róla így nem igazán szeretnék variálni vele mert a PLC közel 1 milla ha elszáll és annyi összeg elérhetetlen lenne . Még a DB 30/38-40 -es lenne jó de azt sem tudom hol lehetne beszerezni . Az nem kerámiás hanem gyantás műanyag tokozású de megfelelne az is .
(#38048) Ribi Nem Ebay hanem Elektrolight -nál elvileg be tudják szerezni . Ma kaptam e-mailt tőlük .
Közben megtaláltam az érzékelőt is . Tudtok ebben segíteni ? Keresek induktív közelségi érzékelőt ami 12-48V közti tartományban működik és PNP-s . Egy van aminek a típusa Telemecanique és XS608B1PAL2-es a száma . A Schneider electric gyártja . Annyi a gondom hogy más menetátmérővel és hosszúságúval kellene . Előre is köszönöm a segítséget
-
Kernel
nagyúr
Ez az egyik: [link]
A másik fajta pedig nagy számban megtalálható az eBayen.
Egyébként szükséghelyzetben egy toldóból vagy Y-elágazóból is kitermelhető az apa-csatlakozó.
A bontás is megoldható, a tűre rá lehet tolni egy vékony fémcsövet vagy egy hüvelyt, ami másik csatlakozóból lett kiszedve, amitől a karmok behajlanak és a tű kihúzható. Utána a vezeték egy kis hajtogatással tőből letörhető, majd az új vezeték ráforrasztható.
-
bbchris
senior tag
válasz
Lompos48
#38032
üzenetére
Igen pont ilyen kell
, még jó a gépben de nem árt egy vésztartalék . Találtam egy helyet ahol netto 8k-ért meghozzák és ugyanez a Semikron típusút . Nem olcsó tudom de nem nagyon akarok babrálni a sarus átalakítással inkább pont ugyanilyen kell amit csak kicserélek ha kell . 7 nap a szállítási határideje .
Nincs nagyon igénybe véve mert 24V megy át csak rajta és ha jól tudom elég a 30A-es is .
Köszönöm nektek a segítséget . Majd még megkeresem a gép érzékelőit még szeretném a tanácsotokat kérni hol lehet beszerezni . Holnap felteszem a képét meg a típusát . -
Matthew
őstag
válasz
Lompos48
#38043
üzenetére
Köszi.
Víz, fogkefe és egy kis folyékony szappan segített. Fény felé tartva úgy látom, hogy az egyik vezeték kb a felére zsugorodott, a többi tényleg épnek néz ki. Akkor azt hiszem veszek bele akksit és megpróbálom életre kelteni.
Még biztos jövök de addig is köszönöm! -
Lompos48
nagyúr
válasz
Matthew
#38042
üzenetére
Szép munkát végeztél!
Nem hinném, hogy a sav beleszivárgott volna a két nagyobb elkóba. Igaz a 3 tűs konnektornak egyik lába büntetve lett (?), azt is le kellene takarítani. A nyák vezetékei nem tűnnek szakadtaknak.
Összegzésként: ha meg tudod oldani a táp bekötését azokkal a megviselt érintkezőkkel, akkor szerintem tégy egy próbát! Én biztosan azt tenném. Menni fog! -
-
darvinya
titán
válasz
Lompos48
#38040
üzenetére
„ ...és 2db 470Ω ellenállással lett bal-jobb oldalra osztva a torzítás csökkentésért.
Sok köze a torzításhoz nincs, csak abban az esetben, ha túl van vezérelve és az ellenállásokkal osztódik a jel.”
Ebben a Mono állásban gitárt használok.
Max-on(mindkét eszközön) az ellenállásnélkül már nagyon torzítot és csökkent a hangerő.
Most kis torzítás jön létre, de hangerő csökkenés nélkül.De lehet annyi amit mondasz, hogy osztódik.
Az áramkörből azért hiányzik a induktívitás.
Ez egyáltalán befolyásol valamit?„Szűrés/stabilizátor szerepét C12/13 kondik hiánya mennyire befolyásolja a kimeneti tisztaságot?
Nem befolyásolja. Ki merném jelenteni, hogy feleslegesek.”
Lefordítottam a feliratot és így már értem mire kell.
-
Lompos48
nagyúr
válasz
darvinya
#38037
üzenetére
...az egyik bemenetet az erősítőn nem kötöttem be....
Mint említém: "...Ha a gyakorlati megvalósítás megegyezik a rajzzal..."

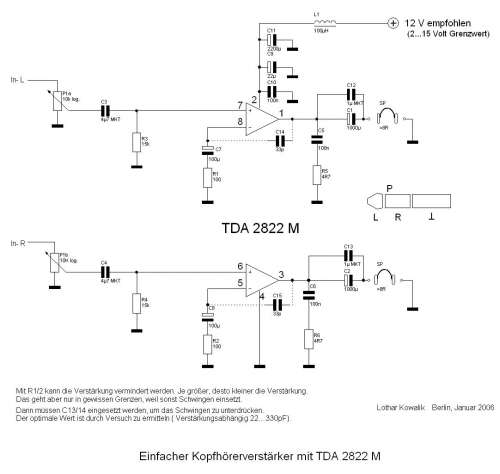

Szűrés/stabilizátor szerepét C12/13 kondik hiánya mennyire befolyásolja a kimeneti tisztaságot?
Nem befolyásolja. Ki merném jelenteni, hogy feleslegesek.
...és 2db 470Ω ellenállással lett bal-jobb oldalra osztva a torzítás csökkentésért.
Sok köze a torzításhoz nincs, csak abban az esetben, ha túl van vezérelve és az ellenállásokkal osztódik a jel.
-
mezis
félisten
-
darvinya
titán

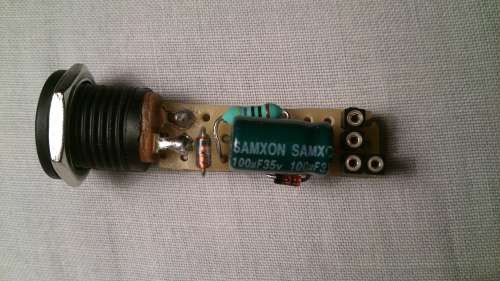

Köszönöm a segítséget, hogy ez összejöhetett.
Tudom kicsit szedett-vedett, de a lényeg teljesen új elemekből épül fel.
A többi ami itthon volt.
-Mono sztereó kapcsoló
-9V elemről és adapterről is működik
-LED működés jelzőLompos48
Megtaláltam a féloldalas hangzás okát.
Ami persze kicsi figyelmetlenség eredménye, azaz egyik bemenetet az erősítőn nem kötöttem be.Szűrés/stabilizátor szerepét C12/13 kondik hiánya mennyire befolyásolja a kimeneti tisztaságot?
Monora kapcsoláskor a bal bemenet lett közösítve és 2db 470Ω ellenállással lett bal-jobb oldalra osztva a torzítás csökkentésért. -
-
Lompos48
nagyúr
Akkor már csak egy dolgot tudok elképzelni: a potenciöméter és a test között még van egy ellenállás. Mintha anno láttam volna ilyet, hogy biztosítsa egy minimális hangerő létét. Ha igen, akkor azt kellene rövidre zárni.
A hangszóróval sorbakötve egy ugyancsak 16 ohmos ellenállást, a kimenőteljesítményt ( minimumtól maximumig) 4x csökkented. -
And
veterán
válasz
Des1gnR
#38018
üzenetére
Közben HE fórumon ezt a választ kaptam: "Mint minden rádió vevő, hasznos jel hiányában a kimenetén zaj van. Ezt jelzi a LED is."
Ehhez képest a vevőmodul (BC-NBK) adatlapja a következőket írja: "Low output logic level in case of RF signal not present".
Mindenesetre az tény, hogy ezek a vevőmodulok nincsenek agyonbonyolítva, hogy finoman fogalmazzunk, és az is igaz, hogy a 433,92 MHz-es frekvencián egy normális / érzékeny rádióvevő még mifelénk is szinte állandóan hall valamilyen jeladót (autózárak, kapunyitók, külső hőmérő jeladók, stb. tömkelege). Azért érdemes lenne szkóppal ránézni a modul kimenetére, hogy mit lehet ott látni alapesetben, és mit akkor, ha jelen van egy modulálatlan vivő a közelben v. a modul antennabemenetén. -
Des1gnR
őstag
Nem próbáltam, igyekszem keríteni egy kis fém dobozt
Közben HE fórumon ezt a választ kaptam:
"Mint minden rádió vevő, hasznos jel hiányában a kimenetén zaj van. Ezt jelzi a LED is. A hasznos jel kiválasztásához valamilyen inteligens áramkört kell használnod. PL. kóder/dekóder párost."Ettől függetlenül sztm nem okés ez az állandó jel.
-
-
Kernel
nagyúr
válasz
sztanozs
#38008
üzenetére
Meg lehet nézni a forrasztási hibát, de én ilyen lámpánál találkoztam először azzal a jelenséggel, hogy egy hibás LED képes úgy vibrálni, mintha 50 Hz szinuszon járna. Az elemes táplálás dacára. Vagy némelyik gyengébben / egyáltalán nem világított.
Topikban is volt valaki, akinek az autós LED-kiegészítőben egy LED vibrált, csak úgy önmagától.
-
), hogy mit jelent a P level pl. a kínai katonai standardok szerint,
Nem hinném, hogy a sav beleszivárgott volna a két nagyobb elkóba. Igaz a 3 tűs konnektornak egyik lába büntetve lett (?), azt is le kellene takarítani. A nyák vezetékei nem tűnnek szakadtaknak.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
