darvinya
titán
válasz
sörösló
#38699
üzenetére
…De ma a fő irányzat: - Használd, és ha bedöglött dobd el.
Ez csak Mo.-ra jellemző, mert már ezeket TILOS kukába dobni, lomtalanításkor kirakni.
Csak nem büntetnek érte rendesen, mert kevés az olyan hulladék lerakó ahol átveszik.
Az meg pláne Mo.-ra igaz, hogy ingyen veszik be, holott külföldön pénz is jár. -
sörösló
aktív tag
válasz
darvinya
#38697
üzenetére
"Köszi nézegettem, de 10eFt-ot nem adok érte.
16-18eFt között jobb mikrot veszek és biztosan megy.Úgy, úgy! Sajna ezeket a herkentyűket nem úgy építik és forgalmazzák, hogy egyszerűen "javíthatók" legyenek, az alkatrészárakat meg pláne úgy állapítják meg, hogy elvegyék a még esetlegesen makacskodó: -Úgyis megcsinálom ha a fene fenét eszik is! - tipusú barkácsolók kedvét . Lehet ezzel izmozni egy-egy saját készülék okán a műszaki fejlődés kedvéért, csak sajna nem éri meg. Pedig mennyi ilyen herkentyűt meg lehetne menteni a szemétteleptől! De ma a fő irányzat: - Használd, és ha bedöglött dobd el.
-
darvinya
titán
válasz
Lompos48
#38695
üzenetére
Köszi nézegettem, de 10eFt-ot nem adok érte.
16-18eFt között jobb mikrot veszek és biztosan megy.Ennél nem biztos a siker magnetron csere után.
Mert most is melegít, csak kb. 945W±40W 30±10%-val.
Ezért vagyok dilemmába.
(#38696) mezis
Ezt hogy érted, mert a több biztosító azonnal oldana, ha + földön lenne.
Mint fentebb írtam lehet más a baja, de lehet rossz irányba gondolkodok. (anno 2.5 évesen leolvadt a biztosítékja magától)
-
tornas
őstag
válasz
darvinya
#38688
üzenetére
Nem feltétlenül a problémáddal kapcsolatban egy apróság:
Ha netalán tesztelnem kellene a mikró trafóját és a nagyfeszkört, akkor én ilyenkor MINDIG 230 V / 24 V-os trafót kötök a primerre és a magnetron NINCS bekötve ilyenkor sem. Ezzel a módszerrel pl. a nagyfesz diódát is megtudom nézni illetve, hogy a teljes szekunder kör rendben van-e. A primer kört is lehet ilyenkor méricskélni nagyobb biztonsággal. Tized akkora feszt könnyebb mérni...
mezis: izzók helyett gyorsabban és biztonságosabban megy a feljebb írt módszerrel, szerintem...
-
tornas
őstag
válasz
darvinya
#38682
üzenetére
Az előfűtést is ugyanaz a trafó adja, ugyanis két szekundere van. Az egyik a nagyfesz (sok menetes), a másik a fűtés (pár menetes és legtöbbször pirosan szigetelt vastagabb huzal, 4 - 5 V körüli fesszel).
Az a kondi egy nagyfesz diódával együtt egy feszkétszerező kapcsolást ad. Az az 1000 V felirat nekem hirtelen kevésnek tűnik, mert legtöbbször 2000 V szokott lenni a trafó szekundere és az kétszerezve megy a magnetronra. De ha 1000 V, akkor legyen 1000 V... Az a kerámiacső nem lehet, hogy a nagyfesz bizti akar lenni (5 kV és 500 - 750 mA)?
Hol helyezkedik el az a hőkioldó pontosan?
-
-
mezis
félisten
válasz
darvinya
#38682
üzenetére
Külön trafóról kapta a fűtést a magnetron a két bevezetésen.
A második hibája az lett, hogy a kb 2000 V-os nagy fesz "simító" kondenzátora lett testzárlatos. (Nem elkó.)
Ezután már bontás lett a sorsa, mert arra a helyre nem tudtam bezsúfolni 1 µF /3000 V-os kondenzátort. -
-
mezis
félisten
válasz
darvinya
#38678
üzenetére
A fűtő feszültség azonos ? (Az orosz mikróm magnetronjának a fűtőtrafója üresjáratban talán 40 V-ot is leadott.
(Üzem közben nem mértem. Valahogy nem volt kedvem a 2000 V körüli feszültség környékén méricskélni. Egyébként csak annyi hibája lett, hogy a fűtőköri egyik átvezető zavarszűrő kondenzátor "zárlatos" lett. 100 Ohm a testhez. Végül kiiktattam és még sokáig működött. Igaz valamelyik TV csatornán láttam, amikor melegítette a kaját.
) -
darvinya
titán
válasz
Lompos48
#38679
üzenetére

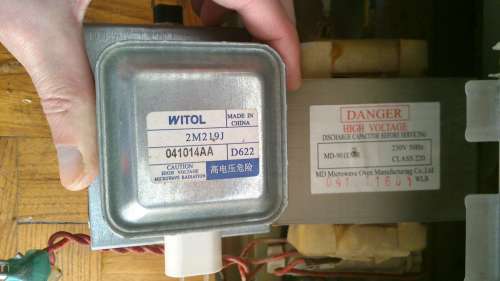

Kinézete ugyanaz, csatlakozó elhelyezkedése is.
A 100W(900W-os)-al kisebbnél, ennél az ágyú lyuk kisebb.
A 55W(945W-os)-al kisebbnél, nincs eltérés.Meddig használhatom a régit, értem ez alatt nem gyullad ki?(Bár a hőbiztosíték megszakít. De lehet annyira felforr gyorsan, hogy hiába old attól még tűzveszélyes.)
-
-
darvinya
titán
válasz
Lompos48
#38675
üzenetére
eBay nem jó, mert nem tudok rendelni.
Azt meg honnét tudom meg, hogy ami nekem kell 1kW-os magnetron?(próbáltam rákeresni a nevére, de semmi leírást nem találtam, vagy ez a nagy fesztrafótól függene?)
Mert ez külalakra pont azonos az enyimben van, csak az ágyú lyuk nagyobb.
-
-
#38671
Lompos48
nagyúr
diamondface
#38670
Lompos48
nagyúr
válasz
diamondface
#38670
üzenetére
Talán felmenthetőek. Ugyan nem tudom mi és mit csinál a 3 pozícióban, de legalább van egy (1) olyan, ahol nem sokat, esetleg valami frekvenciakorrekciót. Talán eltekinthetünk tőlük
Ha a mért feszültségekből nem derül ki egyéb ok, én visszakötném a végtranzisztorokat, de mindkét oldalon csak egy-egy párat (az utolsókat Q769,771 és 770,772) úgy hogy a bázisukba érkezzenek a 2 tranzisztorral előbbi bázisok jelei. A kollektorkörükbe pedig kötnék ideiglenesen kiolvadóbiztosítékokat.
Most más nem jut eszembe, nem muszáj készpénznek venni ezt az ötletet.
-
#38669
Lompos48
nagyúr
diamondface
#38668
Lompos48
nagyúr
válasz
diamondface
#38668
üzenetére
Érdemes lehet esetleg az ic közelében 'megnyúlt' ellenálásokra vadászni?
Nem látom sok értelmét. Olyat ritkán láttam, pedig láttam már egyet-mást.
Az ENB-040-2 nevű panelon az FW703-704...
Az nekem nem mond semmit. Nem tudhatom mi van ott.
-
-
#38667
Lompos48
nagyúr
diamondface
#38666
Lompos48
nagyúr
válasz
diamondface
#38666
üzenetére
Akkor ez a 22-es csapdája. A két tárgyalt IC "összedolgozik az előfokkal ugyanúgy, mint a végfokkal. Azok nélkül nem fog helyes értékekre beállni semmi, mert a szerepük pontosan a végfokok munkapontjának a beállítása. Ezzel magyarázható a bázisok nullafeszültsége és akár a P701 eltérő feszültségei is. Az asszimetria lehet hibás alkatrész okozta jelenség, de lehet az is, hogy a szabályozókörök nem működnek (léteznek). Tehát lehet, hogy emiatt a szélsőséges ok miatt olyan állapotban vannak, amit alkatrészek közti gyártási különbségek is okozhatnak (nincs 2 tökéletesen egyforma alkatrész).
A szabályozókörökbe tartoz(hat)nak (vagy nem) esetleg a P703/P704-re kötött valamik is, amiket nem akarsz semmiképp elárulni. Miért? Államtitkok?
-
diamondface
tag
válasz
Lompos48
#38641
üzenetére
Hát nem, az már biztos
Azóta csak ma délután tudtam vele foglalkozni.
Sokat lendítettek a dolgon a tanácsaid, hálás vagyok értük!
Visszatettem az előerősítőt a helyére, megadván ezzel az esélyt az ic-knek, hogy végezzék a dolgukat. Végignéztem a végfok félvezetőit, ahogy javasoltad. Nincs velük baj.
A helyzet jelenleg: Q705 és Q706 kollektorán továbbra is -67 V mérhető, viszont P701 6. és 7. lábán most -0,5 V, 10. lábán 1,3 V, 11.-en -1,3 V van. (Fogalmam sincs, hol a különbség a két oldal között.)
A 12 db végfoktranzisztort nem mertem bent hagyni, de érdekes lehet, hogy mind a 12 bázisán (-ak helyén) 0 V van.
Az ic lábain mért feszültségeket elfelejtettem feljegyezni, és már csak holnap leszek az erősítő közelében
-
Doki16
addikt
Pár ezer forintért van már nagyon jó "CREE" ledes lámpa. Nem tudnátok olcsóbba kihozni úgyse. az 5050 egész jó fényt produkál, de ahhoz, hogy besuvaszd egy zseblámpába közel kell tenni egymáshoz őket és gyakorlatilag kinyírnák saját magukat, ha rendesen hajtanád.
Ha mindenképp építeni akarsz akkor vételezz egy Cree ledet ebayről hozzá való driverrel.
-
rii
nagyúr
sziasztok
hogyha CREE LED-es lámpa erősségű elemlámpát akarunk összerakni, akkor innen melyik LED lenne a legjobb?
http://elektrotech.hu/vilagitastechnika/led
Az SMD LED-ek?
-
trialboj
őstag
Üdv, szeretném megkérdezni, hogy a képen látható ledsor és táp, kompatibilis-e egymással, vagy pár percen belül leég.
[kép]Továbbá arra lennék kíváncsi, hogy ha elvágom ezt a ledsort akkor azt a 4 kis rézpötty között kell megtenni, és ha szeretném hogy a levágott rész is működjön, akkor a maradék két +/- pöttyre kell ráforrasztanom az új tápot.
Illetve arra lennék kíváncsi, hogy a számítógépben található táp kábel ()[link] 12 voltot ad-e le, és ezzel ködtethetném-e ezt a ledsort. Melyik két két színt kell bekötni? a pirosat és a mellete lévő feketét.
Kösz a segítséget.
-
Kernel
nagyúr
válasz
Hyperion
#38653
üzenetére
De ahhoz elég elvágni az USB +5V ágát. A GND-t nem is szabad, gyakorlatilag. Szerencsétlen esetben emiatt elszállhat a port is, ha véletlenül kap egy olyan impulzust, ami agyonvágja. Amikor éppen a másik irányból sem kap testet.
Arról nem beszélve, az adatátvitelben is okozhat zavarokat az USB GND elvágása.
-
-
Kernel
nagyúr
válasz
Hyperion
#38651
üzenetére
De minek kellett elvágni az USB 1-4-et? Még szép, hogy test nélkül nem megy.
Ha itt 3 db teljesen különálló egységről van szó, akkor nem fontos a tápföldeket közösíteni, az USB-t sem kell vagdosni.
Egy példa: adott egy TV és egy számítógép, összekötjük őket HDMI-kábellel. Saját, a hálózattól galvanikusan leválasztott tápegységgel rendelkeznek, a két készülék fémvázát nem szükséges közösíteni egymással, hanem csak simán a kábel köti össze őket.
Más kérdés, hogy ebből lehetnek problémák is, ha áram alatt csatlakoztatjuk a HDMI-kábelt. Ezért úgy ajánlott, legalább egyik készüléket kihúzni a konnektorból, utána összekötni a HDMI-t, utána bedugni a konnektorba.
Mindez ugyanakkor elkerülhető, ha a két készüléket mégis összetestelem (vagy már összeköti őket egy hangkábel például), akkor a HDMI-csatlakozás áram alatt is elvégezhető. De üzemelés szempontjából nem fontos ilyenkor összekötni, vagy bizonyos esetekben a földhurok is okozhat problémát.
(Csak a példa kedvéért tételezzük fel, hogy az adott esetben földeléses konnektor sincs, ami közösítené a fémvázakat, normális esetben.)
-
Hyperion
senior tag
Alapból nem, de a normális működéshez kell 2A. Annó volt még rajta, egy relésor, 20x4-es kijelző, ilyen-olyan led és ezért kellett a sok amper.
Ha nem közösítem a földeket /füldhurokveszély valószínű/ akkor miért nem működik a hangkártya??
Betáp kábel elvágva, és a stab tápról üzemeltetve. Mégsem megy, csak ha ugyan az a földe mint a raspinak.Gyanítom, hogy az USB fémburkolatán kapja meg. Azt is szigeteljem el??
-
#38645
(jan)
őstag
DonThomasino
#38615
(jan)
őstag
válasz
DonThomasino
#38615
üzenetére
Erre van neked szükséged, csak mielőtt meg vásárolod ellenőrizni kell hogy a tv-tunered digitális módban ad e ki kapcsolófeszültséget, ha nem nem kell egyből kétségbe esni meg kell nézni a menüben van e erre lehetőség, lehet erősítő táplálás néven lesz feltüntetve.
-
Kernel
nagyúr
válasz
Hyperion
#38642
üzenetére
Nem nagyon értem a problémát, a GND a közös viszonyítási pont, mint például egy PC-ház esetében is. Nyilván galvanikusan össze van kötve, egy ponton mindent közösít az alaplap. Plusz arra a szintre kerül még a fémház is, noha azt áramra igénybe venni nem szabad.
Lehetnek ugyanakkor egyéb finomságai is a dolognak, áramút kialakítása, földhurok problémák, speciális táplálási megoldások (több viszonyítási pont, eltolt szintek), amit mindig az adott áramköri környezet határoz meg.
De mivel én alapvetően vizuális típus vagyok, főleg rajzokból értek, a fórumozók által megadott (sokszor hiányos) leírások sem mindig egyértelműek, így konkrétabb, felelős válasz sem igazán adható, szerintem.
-
Hyperion
senior tag
Sziasztok!
Egy nagyon alap kérdéssel fordulnék hozzátok. Kérlek nézzétek el nekem a tudatlanságom :/
Van egy kis készülékem ami az alábbiakkal rendelkezik:
1x12V kapcsolóüzemű tápbemenet
1x5V Kapcs. tápbemenet
1x220V Stabilizált tápnak (5V)A kütyü összetétele:
1db Raspberry pi (ARM-os minigép) ami az 5V-os kapcstápról kapja a betápot.
1db USB switch, ami szintén a fentiből táplálkozik
1db LCD modul, ami HDMI-n van összekötve a pi-vel és a másik 12V-os tápból él.
1db USB-s hangkártya, ami egy stabilizált tápból nyeri az erőt.(A pi-be csak adat megy róla)A kérdésem a következő:
Minden egység negatívját közösítenem kell? Tehát a 12V,5V,Stab 5V-ét is?
Jelenleg csak akkor működik a hangkártya, ha a stab 5v és a kapcs. 5V egyben van.Remélem világosan fejeztem ki magam!
Köszönömszépen előre is a segítségeteket! -
#38641
Lompos48
nagyúr
diamondface
#38640
Lompos48
nagyúr
válasz
diamondface
#38640
üzenetére
Nem egy mezei típus, amibe úton-útfélen belebotlik az ember.
Most, hogy látom, hogy végülis a végfok munkapontját állítják be, annál érdekesebb a dolog. A kimeneteik visszatérnek az előerősítőbe. Tehát nélkülük már másképp mehetnek a dolgok. Ugyanakkor a már kétszer kért csatlakozókhoz is kapcsolódnak. Emiatt nem tudom kizárni azt sem, hogy az előerősítő nem ludas a dologban.
Érdemes volna a végfok félvezetőit legalább műszerrel leméregetni és a 2 IC lábai között is méregetni a belső rajz alapján, mert elég sokmindenhez "hozzá lehet férni". -
#38639
Tamy
őstag
DonThomasino
#38638
Tamy
őstag
válasz
DonThomasino
#38638
üzenetére
Osztó és osztó között is különbség van
Ne ilyen Tesco gazdaságos szutykot használj, valamilyen F csatlakozóval szereltbe gondolkozz. Közben eszembe jutott a történet. Valamelyik fórumon érdeklődtem én is, ott ajánlotta valaki, hogy vegyem fel a kapcsolatot az Ereltronik Kft.-vel, ők kifejezetten kábeltv rendszerek kiépítésével foglalkoznak, több városban építették már ki a rendszert. Eredetileg arról érdeklődtem, hogy van-e a célnak megfelelő közösítőjük, végül ők javasolták a fenti módszert. Mivel felüláteresztő szűrő is kellett, és ők hozzám közel is vannak, így vettem tőlük egy 2-es osztót is, bár más típusból volt itthon. Nem tudom belinkelni, de az oldalukon megtalálod a Termékek/Teljesítményosztók alatt, de szerintem bármelyik normálisabb (pl. Hirschmann) megteszi.Mint írtam, nálam tökéletesen működött, míg végleg el nem állítódott az antenna.
-
#38637
Tamy
őstag
DonThomasino
#38636
Tamy
őstag
válasz
DonThomasino
#38636
üzenetére
"Rendeltetésszerű használatnál" van egy bemenet és két kimenet. Ebben az esetben pedig a két kimenetet használod bemeneteknek, az eredeti bemenet meg mehet a tv kártyára.
-
#38635
Tamy
őstag
DonThomasino
#38615
Tamy
őstag
válasz
DonThomasino
#38615
üzenetére
Pár éve én is ezzel a problémával küzdöttem, azzal a különbséggel, hogy én átkapcsolás nélkül akartam megoldani. Nálam a padlásról jön le a kábeltv koax kábele, és a padláson üzemeltem be egy tetőantennát is a DVB-T számára, így a kettőt egy kábellel akartam lehozni. Sokat nézegettem, de akkoriban nem találtam erre megfelelő közösítőt, végül a nálam okosabbak azt tanácsolták, hogy kössek be fordítva egy osztót. A biztonság kedvéért az antenna ágába beraktam egy felüláteresztő szűrőt is, hogy a földi analóg jelek ne zavarják be kábeltv adásait. Maga a módszer bevált, de az antennát egyszer be kéne lőnöm rendesen, eleinte csak néha nem jött be a digitális adás, újabban már soha. Ez viszont a nem megfelelően beállított és felszerelt antenna miatt van.
-
PH-User
addikt
válasz
Lompos48
#38428
üzenetére
Az LG CRT TV-hez visszatérve!
Most megfigyeltem még, hogy jel nélkül, mikor a kék háttér jön be a hangyafoci helyett, kicsit "rezeg" a kép.
Értem ezalatt, hogy a fényereje kicsiket csökken és mindig máshol gyengébb a fényereje.
Felvenni nem tudom, de ezek előtt egyfolytában szép kék háttere volt, nem remegett a kép.
Ezt kb. azóta csinálja, mióta sípol.Szerintetek?
-
#38633
mezis
félisten
DonThomasino
#38628
mezis
félisten
válasz
DonThomasino
#38628
üzenetére
Én látok azon kapcsolót !
-
#38632
zoli03
őstag
szabifotos
#38631
zoli03
őstag
válasz
szabifotos
#38631
üzenetére
Ha rézzel tökéletes, akkor nincs gond. Csak nem voltam benne biztos, hogy réz heggyel is jó.
-
#38631
szabifotos
senior tag
zoli03
#38629
szabifotos
senior tag
válasz
zoli03
#38629
üzenetére
Nekem pont ilyen van. Én nem voltam megelégedve a gyári heggyel. Valami ötvözet lehet az anyaga vagy nem tudom, de nekem réz heggyel sokkal kényelmesebb, könnyebb volt forrasztani, mint a gyárival.
Én úgy oldottam meg, hogy vettem (ha jól emlékszem) 2mm-es réz drótót, és abból,vagdosok, hajlítok hozzá hegyet. Egy picit összébb kellett nyomnom a foglalatot, hogy szoruljon benne, de ha kapsz 2,5mm-es drótot, akkor azzal próbáld meg.
-
diamondface
tag
válasz
Lompos48
#38626
üzenetére
A #38611-es hsz-ban hivatkozott fotó jobb alsó sarkában van az ENB-040-2 panel(ocska) rajza. Azon van a két csatlakozó párja, az FW703 és FW704.
Ezen egy háromállású kapcsoló van (gm-selector névre hallgat), amivel 0 dB, -6 dB és -12 dB bemeneti csillapítást (?) lehet kiválasztani.A P209-et csak azért említettem, mert erről a rajzról nem derül ki, 'hova megy' belőle a vezeték.
-
#38626
Lompos48
nagyúr
diamondface
#38625
Lompos48
nagyúr
válasz
diamondface
#38625
üzenetére
Még mindig nem tudom korábbról: "A P703, P704 csatlakozókra mi van kötve?" A P209-et nem látom, de nem is kérdeztem.
-
-
#38624
Kernel
nagyúr
DonThomasino
#38615
Kernel
nagyúr
válasz
DonThomasino
#38615
üzenetére
Túlzottan csillapítja a jelszintet, ezekkel a koax. elosztókkal nem nagyon érdemes foglalkozni. Két 75 ohmos ellenállás szokott benne lenni, ami impedanciaillesztés szempontjából jó, de a jelet is leosztja. Vagy csak simán rövidzár van benne.
Vannak sávszűrős megoldások is, csak nem mindegy, hogy milyen frekvenciákról van szó. Most nem tudom a linkjét, de láttam már olyat is, ami konkrétan valamilyen frekvenciákra volt méretezve, vagyis meghatározott szolgáltatókra.
Van olyan is, ami a DC 5V antennatáp segítségével kapcsolható, noha a TV-tuner ilyet nem tud, esetleg egyéb módon lehetne beadni neki, ha távvezérlés a cél.
Van távszabályzós is, vagy itt is lehet tallózni:
-
#38623
Kernel
nagyúr
DonThomasino
#38619
Kernel
nagyúr
válasz
DonThomasino
#38619
üzenetére
Téves duplázás.
-
#38622
mezis
félisten
DonThomasino
#38621
mezis
félisten
válasz
DonThomasino
#38621
üzenetére
Ez is egy megoldás. Egyébként jól csatlakoztattad a kábeleket ? (Abban a kis vacak kapcsolóban nem bízom. 500 MHz-en már könnyedén lehet vele "áthallás". Én egy hosszú tolókapcsolósat vettem kb 800.- Ft-ért. Rendben működik. A linkelt meg kapcsoló diódákkal működhet. 5 V-al lehet váltani.)
-
#38620
darvinya
titán
DonThomasino
#38619
darvinya
titán
válasz
DonThomasino
#38619
üzenetére
Kép róla nincs, vagy az mi van ráírva.
-
#38618
Lompos48
nagyúr
DonThomasino
#38617
Lompos48
nagyúr
válasz
DonThomasino
#38617
üzenetére
Koaxiális kapcsoló. Amit találtál megfelelőnek tűnik és még olcsó is. Nem buksz vele nagyot, ha nem válik be.
-
#38616
Lompos48
nagyúr
DonThomasino
#38615
Lompos48
nagyúr
válasz
DonThomasino
#38615
üzenetére
-
#38615
DonThomasino
veterán
DonThomasino
veterán
Adott egy tv tuner asztali gépben, képes analog és dvb-t adások vételére.
A gond az hogy csak egy antenna bemenete van én viszont
mindkét jeltípust szeretném használni egyszerre.
Próbáltam egyszerre betáplálni a kettőt de bukó
valszeg zavarják egymást.
Létezik ilyen gondra vmi kapcsolós koax osztó?
[link] -
#38614
Lompos48
nagyúr
diamondface
#38613
Lompos48
nagyúr
válasz
diamondface
#38613
üzenetére
Apró lépésekkel kellene kezdeni:
- milyen típusúak a Q705, 706? "Bírják" az így rajtuk mérhető 130-140V-ot? Jó lenne ismerni a bázisfeszültséget is.
- az IC751, 752 milyen típusú? Gőzöm nincs egyelőre, hogy mi a szerepük. -
#38612
Lompos48
nagyúr
diamondface
#38611
Lompos48
nagyúr
válasz
diamondface
#38611
üzenetére
Ne haragudj, kezd késő lenni, nálam már jócskán elmúlt éjfél. Holnap majd töröm rajta a fejem. Oké?
-
#38609
Lompos48
nagyúr
diamondface
#38607
Lompos48
nagyúr
válasz
diamondface
#38607
üzenetére
...azt a végfoktranzisztorok bánták...
Ez a tönkremenetelüket jelenti?
A P703, P704 csatlakozókra mi van kötve?
-
-
#38606
darvinya
titán
diamondface
#38603
darvinya
titán
válasz
diamondface
#38603
üzenetére
Én csak a véleményemet fejtettem ki.
Amúgy a táppal minden rendben?
Nincs rövidzár szekunderen és így nincs testje valójában?
-
#38605
Lompos48
nagyúr
diamondface
#38604
Lompos48
nagyúr
válasz
diamondface
#38604
üzenetére
Nem árulnád el nekünk a végfok kapcsolását is? Feszültségekkel még jobb lenne!
-
diamondface
tag
válasz
diamondface
#38602
üzenetére
Amit kifelejtettem: a Q701, Q702, Q703 és Q704 tranzisztoroknál még minden érték oké, utána 'borul' minden.
A próbákat az egész áramkörtől függetlenül, csak a +/- tápot és tápföldet vezetékkel kivezetve végzem. -
diamondface
tag
válasz
Lompos48
#38600
üzenetére
Jogos, szóval ez egy külön kis panelen van megvalósítva, ami egy tüskesorral csatlakozik a végfokozat paneljéhez.
A probléma, hogy a tranzisztorok munkapontjai igen durván elmásztak a rajzon feltüntetett értékekről. Jelenleg a kimeneteken 2,37 ill -2,35 V helyett -64 V körüli értékek mérhetők (a táp egy cseppet szalad, 63,7/ -63,4 V helyett 67,5/ -67,4 V a tápfesz).
A Q705 és Q706 zárva van. Kollektorukon -4,1 V helyett (kb.) -67 V van.Amikor hozzám került az erősítő, ugyan ez volt a gond. Azért fordulok hozzátok most, mert azóta 'mérgemben' készítettem egy másolatot a nyák-lemezről, és új alkatrészekből megépítettem ezt a részt. De sajna az új áramkör is ugyanúgy viselkedik.
Próbáltam már a bázisosztókba fix ellenállások helyett trimmert tenni, hogy hátha sikerül beállítani. Sikerült is, de kikapcsolás-bekapcsolás után nem álltak vissza az értékek oda, ahová én tettem őket. Jelenleg tanácstalan vagyok.
)
Új hozzászólás Aktív témák
ekkold- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- OpenMediaVault
- Milyen TV-t vegyek?
- Kodi és kiegészítői magyar nyelvű online tartalmakhoz (Linux, Windows)
- Tőzsde és gazdaság
- Debrecen és környéke adok-veszek-beszélgetek
- Képregény topik
- PlayStation 5
- Projektor topic
- Tiltott témává tenné Kína az öngyilkosságot az AI számára
- További aktív témák...
- Olcsón! LG 34WR55QC-B 100Hz 21:9 UltraWide USB-C PD Machez is! Gari: 2027.áprilisig.
- Liquid Freezer III 360 - használt, garancia: Alza 2031.02.16-ig - ALKUKÉPES.
- Asus Rog Strix G513 144hz Laptop Eladó!
- Mobil LTE hotspot router TP-Link M7200 V4 4G/LTE 150Mb/s,WiFi 2,4GHz 300M
- Four Connect Stage2 2x10mm2 prémium hangfalkábel Nakamichi banándugókkal
- Apple iPhone 14 128GB,Kartyafuggetlen,Újszerű,Dobozaval,12 hónap garanciával
- Samsung Galaxy S22 128GB, Kártyafüggetlen, 1 Év Garanciával
- Keresünk iPhone 16/16e/16 Plus/16 Pro/16 Pro Max
- Honor 400 Lite / 8/256GB / Kártyafüggetlen / 12Hó Garancia
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9800X3D 32/64GB RAM RX 9070 XT 16GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
