Lompos48
nagyúr
válasz
darvinya
#40096
üzenetére
Ha megnézed az IC adatlapját és odaképzeled a potmétert rá tudsz jönni, hogy mértékétől függ az áramkör erősítése, mint minden opampnál a visszacsatoló-ellenállás. Ezért szerintem a viselkedése normálisnak tűnik.
-
-
Lompos48
nagyúr
válasz
darvinya
#40093
üzenetére
Nem tudom beleélni magam a "torzítós világodba". Nekem itt vagy innen a józan ész azt diktálná, hogy oszcilloszkóphoz vagy valaki oszcilloszkóposhoz forduljak és így meg tudjam nézni mi történik a kapcsolásban. Nincs mit spekulálni. Feszültségeket, hullámformákat nem ismerve csak találgatni lehet, vagy azt sem.
-
Kernel
nagyúr
válasz
kjani18
#40087
üzenetére
Fúvócső klasszikus eszköz volt a szervizben, törött teleszkópantennát bontottunk szét, végét összelapítva. A szűkület miatt a végén felgyorsul a levegő, hatékonyabb. Az ember azt hinné, a szerteszálló ón komoly gondokat okozhatna, de nem vészes, könnyen letakarítható.
-
darvinya
titán
válasz
Lompos48
#40079
üzenetére
és (#40081) PHM
Köszönöm, meglett a hiba.
Elkötöttem a C13 1uF kondit, azaz emitterre kötöttem.Viszont átkötés után teljes kuss NPN tranyó esetén, de PNP fordított lábbal(e-9V, c-C15/R21) megy.
Igaz puffog erősebb pengetéskor.Ami miatt újra kereshetem hol lehet hiba, hogy a P1 úgy viselkedik, mint egy hangerő-gain szabályozó.
Azaz max. torzít, min. nincs hang. -
qdak
addikt
hello
na arra nem is gondoltam, h ragasztót toljak a zsugor cső alá
Kernel, igen bit fej
de még a hivatalos neve mindig nem jutott eszembe, megkerestem ez kell:
"Háromágú kereszthornyú"
utolsó elötti bitfej.mezis, az komoly
na áttnézek haverhoz, ha van ilyen bitje, szétszedem, behuzom rendesen a hejére, ha nem akk megprobálom vmeik megoldás
-
atesss
addikt
Üdv !
Mi a különbség az ónharisnya, és az ónszívó szalag között ?Amihez most kellene: Egy próbanyákra forrasztott Pentawatt 11 tokozású IC két lábát a tok közelében sikerült úgy összeforrasztanom, hogy ónszippantóval és pici lapos csavarhúzót közé rakva és azzal nyomva az ónt sem tudom szétszedni...
-
mexel
veterán
válasz
martong
#40077
üzenetére
Köszi, de erről nem sok szó van a cikkben, inkébb a led a fő téma. Tény hogy említik a CE-t mint China Export
Erről van más álláspont is:
"China Export
A különbség a CE logó és az állítólagos „China Export” jel között
Felmerült a gyanú, hogy a CE jelöléshez nagyon hasonló jelölést alkalmaznak egyes kínai export árukon, ami 2008-ban az Európai Parlamentig jutott. Ez az Európai Bizottság szerint tévhit, ilyen jelölésről nem volt tudomásuk. Ez a CE jelölés helytelen ábrázolásából adódhatott, ugyanakkor kezdeményezték a jelölés közösségi védjegyként való bejegyzését és tárgyalásokat folytattak a kínai hatóságokkal az európai normák biztosítása érdekében."
Wikipediáról -
Lompos48
nagyúr
-
tzsolesz
nagyúr
Köszönöm mindkettőtöknek.
Lehet hogy érdemes lesz megcsinálni. Mert a nagyot az RS913-at sem most fogom megcsinálni. Tudjátok a sistergős, pattogós.
Kb 3-3,5K-ba lenne még pluszban. Ez volt 2K körül. Az összesen 5.5K. 6K-ért vettem az erősítőt 3 éve.
Hááááát, nem tudom, ráadásul ez a búgással indulás is.
-
mezis
félisten

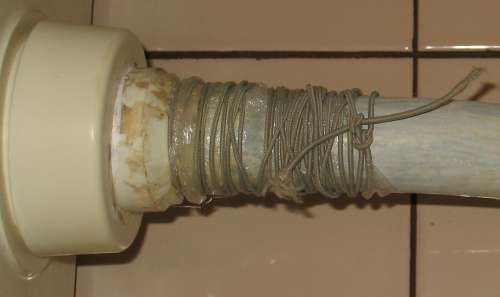

Egy szivárgó WC öblítő tartály leömlő csövét tömítettem sok évvel ezelőtt - sikerrel.
Szaniter szilikonnal vastagon bekentem, vékony háztartási fóliával óvatosan körbetekertem több rétegben.
Ezután mindkét végén lekötöttem. Ezután rugalmas gumiszalaggal bandázsoltam teljes hosszúságban.
Ezt azóta is rajta tartom. Mostanra már a szilikon eléggé megkeményedett, de még mindig tömít.
-
mexel
veterán
Sziasztok! Ebay-en keresgélek 12V 2A-es tápegységeket (sima adaptert). Mennyit számít az ha rá van írva a CE jelölés vagy hogy nincs? Kínaiaknál jelent-e ez egyáltalán valamit? Mert vannak olcsó adapterek de semmi extra nincs rájuk írva, vagy kicsit drágábban de már van rajtuk jelölés. Vagy egyáltalán mire figyeljek ha ilyesmit vennék?
Esetleg nagyobb 12V 5-6A-esnél mire figyeljek, ha egyáltalán van mire -
tzsolesz
nagyúr
válasz
Lompos48
#40057
üzenetére
De. Csak éppen nem lehet hozzáférni.
A 15A az nagyon érdekes. a nagyobbik testvér (ami 120W/8 ohm) is beéri 5A-el.
Egyébként sem nagyon tudnám kiforrasztani. Sőt most hirtelen nem tudom a típusát, de az is lehet hogy már nem kapható.
Legszívesebben kukáznám már ezt, mert nem éri meg ezt sem. Rendelek valamit, akkor 1350Ft futár költség, plusz alkatrész. Ha most megint kell valami, akkor ez ismétlődik.....
De mondom, totálisan romjaira kell szedni. Lehet hogy a szalagkábeleket nem kell leforrasztani, de ha én ezt megbolygatom, szinte biztos hogy szétesik darabjaira az egész kábelezés.egyébként ezt hamarabb kellett volna megnéznem. Akkor lehet megúsztam volna az újabb futár költséget. Már megint nem vagyok elég következetes.....
-
-
Kernel
nagyúr
Hivatalosan, vagyis életvédelmi szempontból elvileg az ilyen szigeteléseket javítgatni tilos.
Tehát nem javaslom, de nekem legalábbis a sorkimenők nagyfeszültségű szigetelésére a Gumiám szilikonpaszta vált be, vagy annak áttetsző változata, az FBS ragasztó. A felületeket tiszta benzinnel, esetleg alkohollal tökéletesen zsírtalanítani kell, utána felvinni a ragasztót, hogy jól tapadjon. Talán egy kis csiszolás, érdesítés sem árthat.
Vagy az előző hozzászólásban olvasott zsugorcsővel is kombinálható a dolog.
-
kisi
aktív tag
Szia!
Ugyan nem 100% hogy lehet, de talán működhet, ha ragasztós zsugorcsövet használsz. Van egész vékony is, kb 3mm-től. Mindenesetre, ha megcsinálod, javaslom, hogy egy lavórban áztatva, egy idő után ohmmérővel ellenőrizd a beázást, a villásdugónál, illetve a készülékházon, a lavór vízhez.
Másik megoldás lehet a speciálisan tömbszelencék, szerelődobozok kiöntéséhez használt gyanta, és egy kis doboz, de ez drágább.
-
tzsolesz
nagyúr
Üdv.
egyelőre hanyagolom a nagy erősítőt. Majd töltök le hozzá szervíz manuált.
Újabb téma.
Adva van egy Fisher CA-520. <- szervíz manuál.
3 hete elszállt a végfok az egyik oldalból. Előtte az volt a gond, hogy folyton búgva indult. Sok ki/be kapcsolás után rendben indult. Ilyenkor kikapcsoltam a hangszórókat, hogy ne dögöljenek meg már azok is. Nem jöttem rá a hibára, de mivel az indítás 10-15 másodpercen belül kivitelezhető volt, így használtam tovább.
3 hete meghajtottam, adtam neki 3 órahossza 80%-os terhelést.
Már csak azt vettem észre hogy az egyik oldal siseg, és nem szól.
Tranyókat lemértem, tiszta szakadás mind a kettő. Ezért is nem vágta le a biztosítékot.
Nah már most rendeltem bele helyettesítő BD243C/BD244C komplementer párost.
Beleteszem szépen, ahogyan kell. Erre mit csinál, lövi le induláskor a biztosítékot az az oldal.
Kétszer próbáltam, mondom hátha csak párás volt hogy előhoztam a hátsó szobából, de mindkét esetben zárlat.Ezt csak érdekességnek mondtam el, mert a panelt kibontani a helyéről, az erősítő teljes szétbontásával jár. tehát full le kell róla forrsaztani mindent, szalagkábeleket, csatlakozásokat mindent. Így részemről javíthatatlan, mert ez már meghaladja a türelmemet, és ügyességemet......
-
darvinya
titán
Nekem ilyen fejem.
(#40044) PHM
Igen, újra terveztem a nyákot.
C1 nem tudom miért, lehet emiatt csökkent a hangereje?A változtatást azért csináltam, hogy magasabb húrokon is legyen torzítás.
A gond ott van, hogy a torzítás nélküli hang kb. 3x hangosabb, mint a torzítót hang teljes hangerőn.
-
qdak
addikt
sziasztok, buvárszivattyu, sajnos a tövétöl kb 20cm re sérult vezeték, ami vizbe van mindenképp, tettem rá zsugor csövet de igy is beázik, igy alig megy a szivattyu meg mondjuk csipked, ráz is :/
szét szedni nem tudom
ilyen kellene de most nincs, tudom vhogy szigetelni vizhatlanul ? -
orion1025
őstag
válasz
Kernel
#40017
üzenetére
Igen, nem egyszerű eset már, eddig csak a fejfájást hozta magával, ezért is tervezek már váltani, nem akarok többet bíbelődni vele.Mellesleg elég szépen szól, már amennyire egy belépő szintes erősítő tud, ezért ragaszkodom még valamennyire hozzá.Nem tudom testelés ügyileg mennyire játszik kulcsszerepet az, hogy maga a fémváz amire épülnek a nyákok, hasonló mint a galvanizált lemez, így előfordulhat nem megfelelő kontakt?
-
martong
tag
válasz
Kernel
#40032
üzenetére
Ha a kapcsolóüzemű szabályzóra gondolsz, az kb. 7V bemenőfesz. alatt már nem ad le stabil 5V-ot, amitől a telefon leállíthatja a töltést, de ezt majd ki kellene próbálni, hogy mennyire érzékeny, típusfüggő is lehet.
Igen közben látom, hogy félreolvastam.
Nekem a korábban linkelt fix 5 voltos cucc tökéletesen megfelel, azon már usb csati is van.
Arra is igaz, hogy legalább 7 akku kell? -
martong
tag
válasz
Kernel
#40030
üzenetére
Így elvileg 7 vagy 8 db cellával lenne jó megtáplálni, így elkerülhető lenne túlmerítés, miután cellánként 0,9V alá menni már kártékony lenne.
5 cella akkor megy 5 V alá, ha mindegyik 1 V-ra esik. Az még elmegy?
5 V alatt meg úgysem fog szerintem tölteni. Vagy igen? Vagy nem tudni? -
Kernel
nagyúr
válasz
martong
#40029
üzenetére
Egy ilyen LM2596-ra épülő szabályzó – aminek USB-csatlakozó nélküli változata még annál is olcsóbb, csak ez nem fix kimenetű, be kell állítani 5V-ra a trimmerrel: [link] – hivatalosan 7V-ot igényelne a stabil működéshez, ami a gyakorlatban lehet talán valamivel kevesebb is.
Így elvileg 7 vagy 8 db cellával lenne jó megtáplálni, így elkerülhető lenne túlmerítés, miután cellánként 0,9V alá menni már kártékony lenne.
Linket javítottam.
-
Kernel
nagyúr
válasz
martong
#40019
üzenetére
A standard 7805 stabilizátor minimum 3V többletet igényel a bemenetén, vagy jobb esetben 2,5V körül is még stabil. A KA78R05C már korszerűbb, kollektorkimenetes szabályzó, ennek 0,5V is elegendő.
Viszont a merülési folyamat során kezdetben úgyis magasabb feszültségről kell indulni, hogy legyen tartalék is, ahol már 500 mA áram esetén a hatásfok elég rossz lesz.
Vagy lehet építeni kapcsolóüzemű szabályzót is, ami jobb hatásfokú, bár ennek fényében én nem nagyon szórakoznék az építéssel: [link]
Vagy itt van a feszültségnövelő változat: [link]
-
And
veterán
(Csakhogy azok a cellák előbb-utóbb le is merülnek 1V / cella környékére. Frissen töltve pedig 1,4..1,5V körül alakul a feszültségük, az még soros diódával is 6,5..7V-ot jelentene.)
Mod. 40025 martong: A szivargyújtó más műfaj, mivel azzal állandóan 12V névleges input feszültséget kapsz. Egyébként igen, ha el akarjuk kerülni a felesleges melegedést / energiapazarlást, akkor bizony oda is kapcsolóüzemű konvertert kell tenni. Ami mellesleg nem egy nagy durranás, egy IC tok, pár kiegészítő alkatrésszel (induktivitás, Schottky-dióda, kondenzátor). -
And
veterán
válasz
Pttypang
#40022
üzenetére
7805 a relatív magas (minimum 2..2,5V) dropout-feszültség miatt erre nem jó, mert legalább 6-7 cella kellene a megfelelő működéséhez. Egy lineáris stabilizátor amúgy is csak elfűtené a felesleget, a 78xx saját fogyasztása sem olyan alacsony, 5mA körüli. Helyette olyan kapcsolóüzemű stab. kellene, amely 5V környékén felfelé és lefelé is képes feszültséget konvertálni. Ilyenek léteznek integrált formában (+ némi körítéssel).
-
darvinya
titán
válasz
martong
#40019
üzenetére
Nem rossz ötlet.
De mivel AA-a akku 1.2V-os és az USB 5V-os.
Ha sorba kötsz 4 db akkut akkor is csak 4.8V ad le, alacsony feszültségnél nem fogja tölteni.
5db akku sorba kötve 6V ami meg nagy és emiatt nem fogja tölteni.
Berakható lenne egy feszültségszabályozó, de akkor akku teljesítménye elveszne rajta. -
martong
tag
Sziasztok,
Új vagyok e fórumon, és nem vagyok nagyon otthon az elektronika világában:
Arra gondoltam, hogy van otthon jópár ceruza (AA) akkum, amikből szeretnék kreálni egy USB "pótakkut".
Szóval az akkukat beraknám egy tartóba (sorba/párhuzamosan), és az usb kimenetéről tölthetném/üzemeltethetném a telómat, tabletet, stb.Buta ötlet ez? És ha nem, akkor mennyire bonyolult ilyet előállítani?
Tudom, hogy ilyet lehet egyben kapni, nem is drágán, de az akkuk felhalmozódtak.Köszi előre is
-
Kernel
nagyúr
válasz
orion1025
#40015
üzenetére
Közben rákerestem a topikban a hozzászólásaidra, így az előzmények alapján sajnos zűrös ügy, látom piszkálva is lett, nem egy fórumos-távgyógyítós történet.
Általában abban tudok tippet adni, amivel régebbi audiószervizes "praxisomban" találkoztam, vagy általános ügyekben, de ilyet nem is láttam.
-
Kernel
nagyúr
válasz
orion1025
#40008
üzenetére
Olyan van, hogy a különböző érzékenységű bemenetek zajszintje nem egyforma. Egyébként normális esetben a nem használt bemenetek sem okoznak problémát, áthallást. Ha az aktív (forráskapcsolóval kiválasztott) bemenetet zárod testre, akkor viszont meg kell szűnnie a brummnak.
De ilyen hiba nem nagyon szokott keletkezni egy gyári erősítőben, ami addig jó volt, ezért ilyenkor mindig gyanús a külső hiba, kábelezési gond stb.
-
-
orion1025
őstag
Lenne egy kérdésem, remélem tudtok segíteni.Van egy stereo erősítőm, ami minden bemeneten relatíve hangos alapzajt produkál, hiába nincs ezekből a bemenetekből csak kettő állandóan használva.Ha viszont ráteszem a kezem a fém burkolatra, akkor ez az alapzaj megszűnik szinte teljesen.Gondolom test probléma lehet valahol, de merre keresgéljek?
-
Kernel
nagyúr
válasz
Jim Tonic
#40000
üzenetére
Közös viszonyítási pont (GND, vagy nevezzék bárhogy) minden aszimmetrikus rendszerben van, itt is. Itt a tápegység GND galvanikusan azonos a koax. GND-vel, de egyébként sem ezen múlik.
Szimmetrikus (földfüggetlen) jelátviteli rendszeren (szalagkábel, telefonos érpár) is lehet AC és DC komponenseket egymás zavarása nélkül átvinni, csak ott például egy szakszerű DC-becsatoláshoz már nem is egy, hanem két ilyen fojtós szűrő kellene. Vagyis mindkét ágat külön le kellene választani, hogy a szimmetria ne sérüljön.
...de rövid távon szerintem nem jelent igazán problémát.
Teljesen szakszerűtlen, vállalhatatlan, kártékony, értelmetlen, amúgy tényleg.
-
mezis
félisten
Sajnos még az igen magas ár sem jelenti azt, hogy minőségi áru lenne. Mostanában már nem találtam olyan kültéri jeladót, amit ki lehetne tenni a természetbe. Csak mérsékelten időjárás állók vannak.
Pedig még a szabványos időjárás házikóba is be tud jutni az eső elég erős széllel koalícióra
lépve. Pedig nagyon egyszerű a megoldás: alulról kell az elemekkel tölteni.(Nem dicsekedni akarok, csupán azt jelezni, hogy ilyen létezik: nekem ilyen van. Soligor TCR-475. Sok éve működik. Kültéri jeladója egy árnyékos házfalra függesztve. Szél fújja, eső veri, lemenő nap süti....)
-
And
veterán
Sajnos az időjárás-állomások kültéri jeladói (és a hozzájuk tartozó vevők) igen gyakran egy kalap sz@rt sem érnek. Amit eddig láttam, az mind SAW-szűrővel stabilizált frekvencián működött, azzal nem is volt gond, szkennerrel ellenőriztem, mindegyik leadta a jelet nagyjából ott, ahol kell. A vevőik viszont eléggé igénytelenek, ha párszáz kHz-cel odébb hangolod az adót, akkor is működnek, de a vétel sokszor juszt sem akar összejönni még egy méterről sem. Ami a szörnyű, hogy a 16 ezer forintos új cuccnál ez éppen úgy jelentkezett, mint a 3-4 ezer forintos vacakoknál.
