sgery
őstag
válasz
didyman
#28090
üzenetére
És ebből lehet bármi probléma?
Köszönöm a többi infókat, holnap megyek, veszek kábelt.
Az akkutól kb 2,5m-re lesz az inverter, de azt pl. meg tudom csinálni, hogy onnan 0,5m-re helyezem el a szellős műszerfal mögé és onnan viszem tovább a hosszabbítón a már 220V-os áramot. -
mezis
félisten
válasz
didyman
#28090
üzenetére
Szerintem a mai mikrókban ugyanolyan nagyfrekvenciás tápegység van, mint sok minden másban. Annak meg mindegy, úgyis egyenirányítással, puffereléssel kezdi. Olcsóbb a szilícium a réznél is meg a vasnál is. A súlyuk alapján tippelem. (Emeltem én 1978-ban az orosz mikrohullámúakból a 00098- as gyári számot viselőt, éppen elbírtam, pedig akkor még jobb erőben voltam. Na abban 1 kW-os trafó volt 50 Hz-re.)
-
mezis
félisten
válasz
erikke17
#28083
üzenetére
Nálam a Citroen C3-omnál szintén az 5.-ik ajtón van. A Toyota Corolla Kombin úgyszintén. (Igyekszem Tungsram ? GE izzókat használni és nem valami "gazdaságos" gagyit.
Lehet, hogy ezeknek az autóknak szerencséje van és nem csapkodják az 5.-ik ajtót ?
Meg hidegen többet bír a wolfran szál is.... -
didyman
őstag
válasz
erikke17
#28070
üzenetére
Fél év? Egy korszerűtlen, vacak, rövid élettartamú szoffita izzó sok-sok évet bír ki.. Egy ilyen LED-es pótléknak ki kellene szolgálnia az autót, ha nem ilyen gusztustalanul lenne megtervezve. Egy 5W-os ilyen szoffitát fél-egy W közötti LED tudna váltani (előtétellenállásosnál az azon eső teljesítmény is számít, meg hozzáadódik a közelsége miatt a LED hőterheléséhez), de az ekkorka helyen, főleg a zárt lámpatestben, melegedni fog rendesen, amitől meg az élettartama drasztikusan csökken, pláne, ha ilyen gagyibb fajta (még egy kis zászló sincs rajta) és ha a lámpatest nem tökéletesen párazárt (a benne felgyülemlő por alapján nem az).
-
erikke17
őstag
válasz
kjani18
#28071
üzenetére
Max 14,4 azt a 13.5V-ot úgy átlagban gondoltam
Ezen látszik hogy 3-3 láb megy a ledre és 3 fekete pötty van a led sárga részében, gondolom 3 db van benne.mezis - Az a baj, hogy Astra F kombinál a ötödik ajtón van a rendszámtábla és a megvilágitása is. Azaz ha be van kapcsolva a világitás, és úgy lecsapod az ötödik ajtót az izzószál egykettő megadja magát a csapkodástól...
Ezért tettem ledeket mondván kitartóbbak igy.. -
sgery
őstag
válasz
Lompos48
#28073
üzenetére
Ez egy transit, 2db 72Ah-es akku van benne, van benne bőven kraft, napi max 10perc mikrózást biztos ki fog bírni
Mekkora kábelt húzzak be? Most egy sima kerti hosszabbító kábel van az akkutól elhúzva (term. biztosítékkal az elején) ez elvileg 3000W-ig jó.
Biztosítékból 30-as van asszem benne, ez elvileg 40A-ig jó, a mikró ennyit csak nem vesz fel?! -
mezis
félisten
válasz
erikke17
#28070
üzenetére
"Holnap jönnek meg az újak majd megnézem őket, hogy melegednek.."
Nekem 10 év, 100000 km után kellett cserélnem az egyik égőt a rendszámtábla világításba. (Én a világítást mindig bekapcsolom ha mozog az autó.) Egy Toyotában még ennél is tovább bírta. Ezek hagyományos izzók voltak és ugyancsak hagyományosra cseréltem.
Egyszer volt egyetlen kísérletem, az első helyzetjelző izzó helyére tettem LED-eset: kb fél óráig működött. Bizonyára nem bírta a tompított izzó közelségét, sugárzó hőjét.
-
Lompos48
nagyúr
-
sgery
őstag
Sziasztok!
Inverteres kérdésem lenne, kocsiba vettem egy 900W-os mikrót és ehhez rendeltem egy ilyet:
Az eladó szerint háztartási gépek is mennek rajta. Valóban üzemelni fog a mikró?
Hifi és töltők is lesznek rádugva (a hifi most is egy inverterről megy, de az csak 300W-ot tud)Köszönöm a válaszokat
-
kjani18
őstag
válasz
erikke17
#28070
üzenetére
Járó motornál a fedélzeti fesz 14,4V, 3 led, ha 3,2V nyitót nézel, nem ideális, a 2 ledes megoldás valszleg olyan ledeket használt, aminek a tokozásábsn 2 db. van sorbakötve. az egászet hüteni kell, vagy/és áramkorlátozást beépíteni.
Ezek a gyári cuccosok a ledeket dúrván túlhajtják!
-
erikke17
őstag
válasz
Batman2
#28068
üzenetére
12V ami járó motornál inkább 13,5V felett van jóval :-/ . Ellenállások jó rájuk mértem, bár ha visszaforrasztanám őket, gondolom ugyan úgy lesülnének, fél évet kibirtak azért rendszámtáblát világitották. Ugyan az el kezdtek villogni..
PHM - Fél évet kibirtak ezek is mint ahogy feljebb irtam.. Elég nagy fényerejű ledek 2 darab 5600K
Holnap jönnek meg az újak majd megnézem őket, hogy melegednek.. -
PHM
addikt
válasz
erikke17
#28066
üzenetére
A 3 ledes jó eséllyel kevésbé fog melegedni.
Azért 2-3 perc üzemelés után tapogasd meg majd,
ha nem meleg nagyon, jó lesz úgy, ahogy van.
Ez persze arra az esetre érvényes, ha a 3 ledhez 1 ellenállás tartozik.(#28067) Batman2?: Nem kell meghívó, töltsd ki (jól) a tesztet.
-
Batman2
addikt
válasz
erikke17
#28066
üzenetére
Igen, mert a 180ohm-os ellenállás igencsak kevés 12V-on hajtva a LEDeket, azok enyhén túl vannak hajtva !
Nekem is tönkre mentek az ilyen LEDes szoffitáim, elkezdtek a LEDek rajta ütemesen fel-fel villanni, folyamatosan már nem voltak hajlandóak világítani.
Nagyobb előtét ellenállás kell rá.Üdv.
-
erikke17
őstag
Üdv, ránéztem megint azokra a Ledekre megnéztem rajta ellenállásokat, látom megvan sülve a forrasztás.. Tűvel megböktem le is esett mindkettő, gondolom esélytelen őket visszaforrasztani.
Rendeltem újakat két darabot, de csak olyat találtam amin 3db led van, érdemes lenne a hátoldalára valami aluminium vagy valamit tenni hűtés szempontjából? Nehogy megsüljenek ők is.
Itt egy kép, látható hol voltak az ellenállások és hogy a forrasztás is megfeketedett. [Kép] -
Batman2
addikt
Lompos, többiek, azért köszi !
Csak reméltem, hátha meg tudnám javítani, és nem kéne elcipelni szerelőhöz, mert hogy ez ugye nem olyan könnyű, mint egy LCD TV !
Viszont ezért a hibáért még sajnálnám kiselejtezni, nem hiszem, hogy olyan nagy gondja legyen, nagyon drága legyen a javítása.Üdv.
-
Lompos48
nagyúr
válasz
darvinya
#28059
üzenetére
18nF 18nF 50V RM 2.5 10%
27nF 27nF 50V RM 2.5 10%Ez már más!
Arra nem jöttem rá, hogy ezek milyen furatosak(pl: E24; DIP8; SIP8)
Gőzöm nincs. Ami biztos, hogy a DIP (Dual inLine Package) a klasszikus 2 soros IC tok, a SIP pedig az egysoros. E24-t nem ismerem, de attól még lehet.
-
Lompos48
nagyúr
válasz
darvinya
#28057
üzenetére
Ha jól látom a C4 a 18nF-os. Oda mehet a kisebb, de lehet vele még egy 3.3nF-ot is pérhuzamosan kötni és akkor helyben vagy.
...ezt találtam helyette 27nF 300VAC...
Funkcionálisan OK, de a feszültségtűrése miatt méretekben sokkal nagyobb, mint egy kis sokrétegű kerámiakondi (kb. 5mm).
-
-
mezis
félisten
válasz
Batman2
#28037
üzenetére
Gondolom újabb időkben is ugyanazon elv szerint készítették a CRT TV-ket, mint hajdanában a tranzisztorosokat. Akkor úgy működtek, hogy amíg a nagyfeszültség el nem indult, addig semmi nem működött.
Általában a nagyfesz. rész romlott el. Vagyis amíg rossz volt a TV, addig még mérni sem nagyon tudtál. Utána meg minek ? -
#28051
Lompos48
nagyúr
diamondface
#28048
Lompos48
nagyúr
válasz
diamondface
#28048
üzenetére
Gondolom tudod, hogy egy nagy szélmalomharc lenne. Még ha otthonos is vagy elektronikában, de nincs rutinod egy szűkebb területén (itt TV javítésra utalok), akkor csak rajzzal, műszerrel (esetleg szkóppal is) a kezed ügyében számíthatsz valamicske sikerre.
-
#28047
Lompos48
nagyúr
diamondface
#28044
Lompos48
nagyúr
válasz
diamondface
#28044
üzenetére
@Batman2-nek is szánva
...ott rengeteg fórumtéma alatt foglalkoznak ezzel a típussal...
Akkor elképzelhető, hogy ott a dolgokat jobban ismerő szakira akadsz. Én még akkor is vakarnám a kobakomat, ha itt lenne előttem az asztalon az a fránya TV.
-
Reggie0
félisten
válasz
didyman
#28032
üzenetére
Hat igen. Fejlesztes idejere el is megy, mert csak arra kell vigyazni, hogy nehogy valamit beleejtsek vagy hozzanyuljak, de majd a vegleges helyen csak egy kondi lesz 1-1 vezetekkel, ugyhogy oda fix, megbizhato kupak kell,mert a legszelso sarkok kozott 660VDC is elofordulhat.
-
darvinya
titán
válasz
Lompos48
#28042
üzenetére
Köszönöm a megerősítés.
A Tv meg kuka szerintem, mert kikapcsoláskor pukkan.
Sorba megy tönkre benne az alkatrészek.
Mire minden kicserél vehet egy új tv-t.
Én is lecseréltem/kiselejteztettem a hifi crt Toshiba tv-t, mert a vezetékei kezdték felmondani a szolgáltatot és már egy helyen a műanyag burkolat is deformálódot.
Igaz lehetet volna újra vezetékezni, de közben egy két dolog is megadta magát. -
didyman
őstag
válasz
didyman
#28025
üzenetére
FET-ek kimérése: Kiveszed az áramkörből, G-S-t zárod valami fémfelületen. Szakadásmérővel rámérsz D-S közé, szakadás kell legyen. Ha N csatornás, a műszer fekete szálát S-re, piros szálát G-re kötöd egy másodpercre, majd ügyelve, hogy a G-hez ne érj hozzá, a piros szálat a D-re átrakod. Ekkor vezetni fog. P csatorna fordítva. Teljesítmény-FET-ekben gyakran van D-S között záróirányban dióda. Másik szintén egyszerű módszer, ha 5-12V tápra kötöd irányának megfelelően a FET-et, a D körében egy, pl. skálaizzóval. A G-re az ujjaddal vezérlést adsz, aztán S-ra zárod. A működését tökéletesen látni fogod. :-)
-
didyman
őstag
válasz
moha21
#28013
üzenetére
A nátriumok között is van saját gyújtós, de zömmel nem azok. Normál 230V a kisülőcső sarkain nem fog tudni átütést produkálni, így a lámpa túléli az előtét nélküli üzemet. Egyúttal megemlítem, hogy a lámpák dobozán fel van tüntetve, hogy előtét szükséges hozzájuk, emiatt egy új fejelést kitalálni a bevált helyett nem túl ésszerű. A feketedés nem csak a katód eróziója miatt van, hanem többnyire a kerámia kisülőcső fejelése (a katódhoz vezető szál miatt) látszik sötétebbnek már eleve, ezt gyakorlott szemmel hamar meg lehet állapítani. Nátriumlámpához mindenképpen kell gyújtó, ebből érdemes leállós elektronikusat beszerezni, a nem leállós Unitort, meg fénycsőgyújtós elődeit inkább érdemes kerülni-persze ha a pénz beszél, jók azok is, dolgukat elvégzik.
-
zka67
őstag

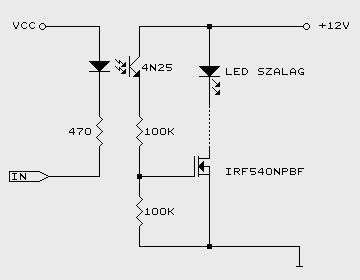

Nincs mit, szívesen. Azért hozzátennék néhány dolgot:
Az opto ledjét meg is kell hajtani, és nem szerencsés dolog 20-20mA-rrel hajtani a vezérlő kimeneteit. A mosfet-es megoldásnál nincs szükség az opto tranzisztorának annyi fényre, hiszen minimális áram folyik át rajta, szóval én nem tennék oda 470 ohmnál kisebb ellenállást.
A tranzisztoros megoldást el kell felejteni, mert mint írtam, szét fogják fűteni az agyukat. Egyszerűen nem tudod kinyitni annyira, hogy 1A-nél ne essen rajta 7-8 tized volt. A fet pedig kinyitva ellenálláskén viselkedik, amit ajánlottam, az kinyitva 0.048 ohm, erre néhány amperig hűtőborda sem kell.
A fetnek legalább 2V feszültség kell a gate és a source közé. Az alsó 100k-s ellenállás helyett használhatsz 1M-t is, akkor le tudsz menni 5V alá is a táppal, bár szerintem nem ez a célod.
Úgy látom, te félsz a mosfettől, pedig nem harap, hidd el nekem. Nagyon jó találmány
Természetesen használhatsz más típust is, csak arra figyelj, hogy N csatornás legyen és az ellenállása minél kisebb legyen. Meg persze a többi dolognak is feleljen meg, D-S feszültség, áram, teljesítmény.
-
kisi
aktív tag
válasz
Lompos48
#28003
üzenetére
Köszönöm Lompos, zka67.!
Igen, az opto ledjénél észrevettem, ott át is számoltam, nekem 190 ohm jött ki.
A kapcsolást átrajzoltam, egy dugdosós panelon összedobom majd megtesztelni.
A gond az, hogy a kör alak miatt a hossz nem egyenlő, így a ledek száma sem. 5050ledszalag esetén kb 0,64A /méter, amit fogyaszt. 60 cm átmérővel számolva az hozzávetőleg 1,2A
A belső kör, ami a legkisebb, 0,11A. Ez az áramerősség körgyűrűnként más, és más.
Nem biztos, hogy elég lesz egy gyűrű egy világító körhöz, ha nagyon pontszerű, akkor 3528 kell, és több sorban egymás mellé.Aránylag számolásigényes feladat, és nem biztos, hogy a helyszínen a megfelelő sorkapocsba kötik.
A darlingtonoknak egy palástot gondoltam, 40x40 alu zártszelvényből. Viszont nem szerencsés, ha nagyon melegednek. Már pedig, ha jól értem, rossz gyűrű, rossz sorszámú panelban melegedést idézhet elő. (Sorhelyes kötésnél a pontosan számolt ellenállásnál minimális lehet a hő.)A mosfetes megoldásnál mindegy a minimum teljestmény amit rákötök? Azaz majdnem üresjáratban is rendben működik?
Amennyiben csökkenteni kell a ledszalagok feszültségét, akkor a mosfet azt is tudja kapcsolni? Mi az a minimum feszültség, aminél még rendben működik?
Lehet, hogy szalagonként egy lm317-350 vagy valami hasonlóval muszáj lesz csökkenteni 12 volt alá.Ennél a kapcsolásnál tartós megoldásban kellene gondolkozni, ami minimális átalakítással, pld trimmer, ellenállás helyett, univerzálisabbá is teszi, így a későbbiekben más, hasonló jellegű feladatokhoz, más grafikai megvilágításhoz is alkalmassá teszi, mint vezérlőt.
Az ár lényeges, de hogy egy alkatrész 60, vagy 200 forint (HeStore árai) valószínűleg még belefér, főleg, ha több alkalommal, más-más igényekhez is használható.
-
Batman2
addikt

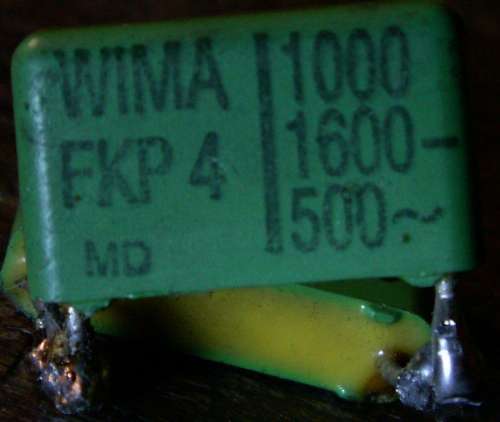

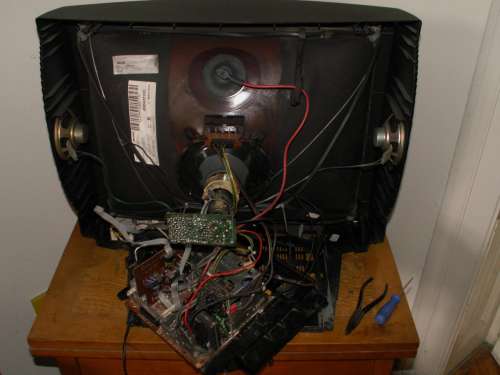

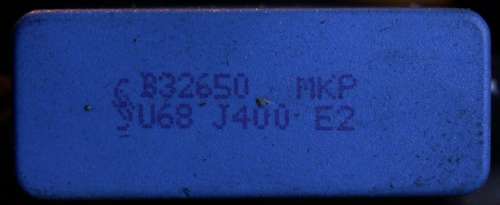

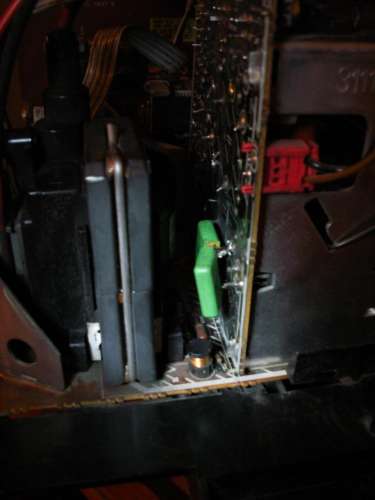

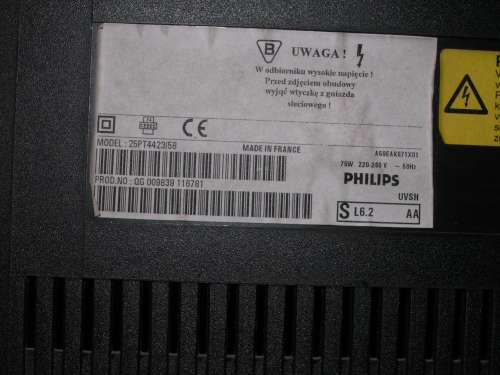

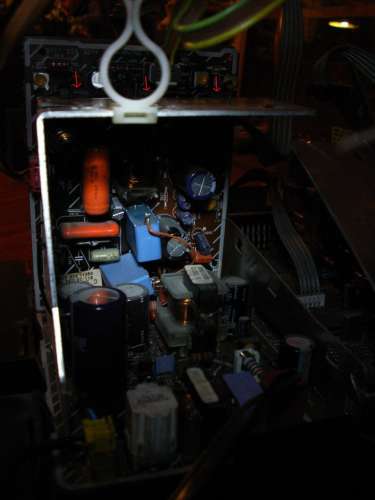

A két képen egy Philips CRT TV tápegysége látható.
Az első képen a középen dróttal maszek összekötött két fólia kondi valszeg utólag cserélt és a második képen, a panel hátulján laveő két fólia kondi is igencsak utólagos megoldás.
A panel tetején van 3db. félvezető a fémlapon, gondolom FETek, pirossal jelöltem.
A képcső mérete talán 82cm-es, sarkított.
Olyan 15 éves lehet.
Egyszer már volt javítva, asszem a zápegységével volt baj, gondolom, azért lettek cserélve az említett alkatrészek.
Most feltételezem, megint a tépegységével van baj, mivel bekapcsoláskor a működést jelző LED előszőr gyengébben, majd normál módon világít, amúgy nem működik semmi, nincs képcső fütés, hang, semmi.
A tápegység halkan hallható hanggal zizeg.
Kikapcsoláskor több, kisebb pukk-pukk-pukk hanggal fejezi be a működést, mintha valami kisülne, áthúzna rendszeresen a tápban.
Tudja e valaki, hogy mi szokott ezekben tönkre menni ?
Merre keresgéljek, mit, és hogyan mérjek ?
A FETeket ki tudom valahogy mérni ?A két fóliakondit mértem ellenállás méréssel, 2 megaohmban sincsen vezetése, gondolom, akkor nem zárlatos, ha a panelba be van szereolve, akkor előszőr van némi vezetés, aztán semmi, gondolom, egyéb alkatrészek, okozzák.
Üdv.
-
darvinya
titán
válasz
Lompos48
#28012
üzenetére
Köszönöm.
Így néz ki most a lista amit betudok szerezni itthon.
•Q|2SC945=5db [2SC945(TO-92)]
•Q|2SK30ATM=11db [2SK30A-O(TO-92)]
•Q|2SK117=7db [2SK68A(TO-92)]
•Q|2SA970GR=4db [2SA970GR(TO-92)]
•Q|2SC732TM=4db [2SC22240GR(TO-92)]•D|1S2473=14db [1N4148(DO-35)]
•D|S5500G=2db [1N4007(DO-41)]
•D|1SS133=9db [1N4148(DO-35)]
•D|RD62JB-2=1db [0.5W 6V2(DO-35)]
•D|MTZ6.6=1db [0.5W 6V8(DO-35)]
•D|RD11EB-3=1db [0.5W 11V(DO-35)]
•D|RD5.1EB-3=2db [0.5W 5V6(DO-35)]
•D|1S188FM=2db [1N4003(DO-41)]•IC|M5218L=4db [M5218AL;NJM4558LD(SIP8);MC4558CN;RC4558P;MC1458P]
-
moha21
veterán
Srácok a nagynyomású nátriumlámpáknál a cső elején a feketedés az ugye nem sok jót jelent?
Szegény apum becsavarta, mert ez is e27-es csak éppen előtét nélküli aljazatba. Azt mondta nem csinált semmit. Kérdem én, hogy ettől lehet valami baja? Csak mert gyújtó nélkül be se tudna gyulladni nem?
-
darvinya
titán
Ezeket találtam mint [helyettesítőnek] ezek jók lesznek és ahol nincs ott javasolnátok.
•Q|2SC945 [KSC945;BC174;BC182;BC190]
•Q|2SK30ATM [2SK30-O]
•Q|2SK117 [2SK68A]
•Q|2SA970GR [2SA970BL;2SC2240GR;BC550C]
•Q|2SC732TM [2SC22240GR;BC550C]•D|1S2473 [1N4148]
•D|S5500G [???????]
•D|1SS133 [1N4148]
•D|RD62JB-2 [0.5W6V2]
•D|MTZ6.6 [0.5W6V2]
•D|RD11EB-3 [0.5W11V]
•D|RD5.1EB-3 [0.5W5V6]•IC|M5218L [NJM4558LD;MC4558CN;RC4558P]
•LED|LN28RP;SLP135B [????????]piros LED
-
Lompos48
nagyúr
válasz
Reggie0
#27999
üzenetére
Elméletben egyetértek, gyakorlatban kevésbé. Megéri pár perc aritmetika szemben az árkülönbséggel. A Darlington is túlzás szerintem. Egy bipolárist is le lehet ültetni 50mV-ra. 2 ellenállás (az opto két oldalán) pedig csak kell.
Kinek a pap, kinek a papné!Ahol hibáztam, az az opto LEDjének az előtétellenállása, amit 12V-ra számoltam ki korábban. Oda 180 ohm kell az 5V-os táphoz!
Meg hidegen többet bír a wolfran szál is....
Egy rutinos TV szerelő kapásból javítaná, de így a telejavítgatás nem fog menni. Nincs fogódzó, amiből ki lehetne indulni. A típushoz (Philips 25PT4423/58) rajzot se találtam.
Azt hittem talán a pontosságra utal, de akkor nem
