#26200
Lompos48
nagyúr
DonThomasino
#26199
Lompos48
nagyúr
válasz
DonThomasino
#26199
üzenetére
Én ezt így nem értem. Úgy se, mint szirom...
Minden alkatrésznek megtalálható a neten az adatlapja, amiben szerepel a tok és a bekötései is.
-
#26198
Lompos48
nagyúr
DonThomasino
#26197
Lompos48
nagyúr
válasz
DonThomasino
#26197
üzenetére
C, de kis engedménnyel B.
-
#26197
DonThomasino
veterán
Lompos48
#26196
DonThomasino
veterán
válasz
Lompos48
#26196
üzenetére
Ha két részre osztanánk ez a projektet ahol is kicserélném az összes tranyót
két lépésben akkor melyikkel kezdenéd?
A A áramkorlátért felelősökkel: T3 T7 T8 T9 T10 T12
B A szabályzásért: T1 T2 T4 T5 T6 T11
C Ez butaság.Mikor kiforrasztom tranyót a nyákon nem lesz vmi jelölés mint a kondiknál?
Ilyen virágszirom alakú kis tartó van alattuk. -
#26196
Lompos48
nagyúr
DonThomasino
#26195
Lompos48
nagyúr
válasz
DonThomasino
#26195
üzenetére
Azt hogy a nyákon hol van a tranyó C B E kivezetése csak a rajzból tudom lekövetni
Ha nem ismered a tokokat (ami nagyon valószínű), akkor igen.
Ellenállásokat is át kéne mérni?
Nem árt. De ha a kinézetük hibátlan, akkor nem nagyon feltételezhető, hogy bajuk van.
-
#26195
DonThomasino
veterán
Lompos48
#26194
-
#26194
Lompos48
nagyúr
DonThomasino
#26193
Lompos48
nagyúr
válasz
DonThomasino
#26193
üzenetére
A 2N1613 az egyenlő BFY34?
Nagyjából ugyanaz.
BC 212 vagy BC 107B helyére mehet?
2N4033 - nem, mert ez PNP
BFY34 - esetleg, de elég kicsi az áramerősítési tényezője (hFE)
2N1613 - esetleg, de elég kicsi az áramerősítési tényezője (hFE)
OC1070 - nem, mert ez PNP és germánium
OC1072 - nem, mert ez PNP és germánium
AF137T - nem, mert ez PNP és germánium -
csongi
veterán
Sziasztok!
Olyan PMR rádiót keresek amihez 2db beszélő ezközt lehet csatlakoztatni, rádió vagy BT-al. legyen ennek a neve egy belső beszélő kör, és ezen felül tudjon egy külső kört is ahol az ilyen készülékkel rendelkezőekkel lehessen beszélni. Létezik ilyen? Vagy lehetséges házilag is készíteni ilyet? Motorozáshoz kellene.
Tudom vannak ezek az Interphone rendszerek, de nagyon drága és korlátozott a tudásuk. -
#26190
Lompos48
nagyúr
DonThomasino
#26189
Lompos48
nagyúr
válasz
DonThomasino
#26189
üzenetére
Is.
-
#26188
Lompos48
nagyúr
DonThomasino
#26187
Lompos48
nagyúr
válasz
DonThomasino
#26187
üzenetére
Nincs konkrét tanácsom. Én végigméregetnék mindent hidegen (áramtalanítva) utána pedig hasonlítgatnám a rajz alapján a másik táppal ugyanolyan beállítások mellett. De ezt már írtam. Nem egy naponta látott/javított készülék számomra se, olyant pedig, hogy rutinból merre mennék tovább nem írhatok, mert a helyzetből/tapasztalatból jönnek az ötletek. Pontról pontra, ismerve a működést meg az alkatrészek szerepét lehet lépni.
-
#26185
Lompos48
nagyúr
DonThomasino
#26184
Lompos48
nagyúr
válasz
DonThomasino
#26184
üzenetére
Az a táp plusz pólusához vannak viszonyítva, ami mérésre úgy látom nem vagy hajlandó. De ha megnézed a rajzot, sorba van kötve a 3 dióda a +9 és -7V között. Ezek között 16V van kiszámolva, a 3 dióda feszültsége pedig összegezve 3x5.6=16.8V, ami majdnem ugyanaz.
-
#26182
Lompos48
nagyúr
DonThomasino
#26181
Lompos48
nagyúr
válasz
DonThomasino
#26181
üzenetére
Én egyszerűen a dióda két lábán mértem, akkor az bukta?
Nem bukta, csak az más.
A pöckös rész az anód vagy a katód?
Nem tudom mit nevezel pöckösnek. A nyíl az anód, a vonal a katód
D3 -3.5 vagy -9.5, gondolom a piros kapocs és hosszú láb a nyákon.
D1 2.4 vagy 8.5
D2 -3.5Ez 3 db. 5.6V-os Zener, mindhármon kb. ekkora feszültség kell legyen.
P4 -1.5V - talán állítható a P2-ből
P5 0V - OK
P12- 0.3V - ez is OKIlyen ritmusban megleszünk jövő karácsonyra.
-
#26176
Lompos48
nagyúr
DonThomasino
#26175
Lompos48
nagyúr
válasz
DonThomasino
#26175
üzenetére
Mindent a kimeneti "plusz" kapocshoz viszonyítva kell mérni (írja a könyvben). Fekete szálat bedugod abba, a pirossal mérsz. A 5, 4 , 12 pontokat is ugyanúgy. Valami már nincs jól mérve vagy hibás, a +9 és -7V a segédfeszültségek, amik már kapásból nem jók.
-
Reggie0
félisten
-
Lompos48
nagyúr
válasz
kjani18
#26166
üzenetére
Egy hídinverter nagyjából így néz ki, csak képzelj a FETek helyére tirisztort, triacot vagy akár bipoláris tranzisztort:
Aztán, amit az előbb kifelejtettem, pedig nagyon fontos:
A tirisztorok és triac-ok kioltása egy komoly probléma. Váltóáramban jó, mert a feszültség a természeténél fogva átmegy a nulla értéken (ahol ezek "kialszanak"), de egyenbe ez a feltétel nem teljesül. Valamivel (ami általában másik tirisztor vagy triac) el szokás "lopni" az áramát. Ez már bonyolítja a dolgot.
Legegyszerűbb két ellenütemű erősítőt hídba kötni és telítettségig vezérelni (erre a legjobbak talán a MOSFETek).
Hol jön ide a 2N3055?
-
Lompos48
nagyúr
válasz
kjani18
#26164
üzenetére
Nem elképzelhetetlen, de figyelembe kell venni, hogy egy triac az U-I karakterisztika mind a négy kvadrátjában gyújtható és a vezérlőáramkörük teljesen más potenciálon van minden pillanatban. Ergo, külön mindegyiket galvanisztikusan leválasztva, kis trafón vagy optocsatolón keresztül kell vezérelni ehhez.
A másik, hogy a kapcsolgatási frekvenciával nem tudsz túl messze menni, mert a triac-ok nagyjából hálózati frekvenciára kitalált eszközök, itt kilohertzekről álmodni sem nagyon lehet. -
Lompos48
nagyúr
válasz
kjani18
#26159
üzenetére

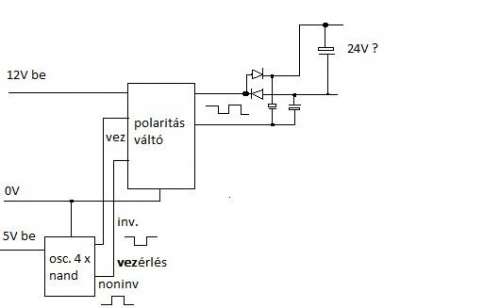

Tulajdonképpen "felfedezted" az invertert meg a feszültségkétszerezőt, mert :
polaritásváltó = inverter
és
a klasszikus rajza a feszültségkétszerezőnek ez:
Kérdés hogy lehet a polaritásváltást egyszerűen megoldani. Ha a transzformátoros megoldást elveted, akkor a boost konverterek maradnak, amikről korábban már tettem említést.
-
#26158
mezis
félisten
superecneB
#26139
mezis
félisten
válasz
superecneB
#26139
üzenetére
Üdv.!
Lehet, hogy a projektor sem fogja bírni a folyamatos üzemet.
-
Hujikolp
őstag
válasz
Lompos48
#26152
üzenetére
Ehh, azt el is felejtettem írni, 7812-essel van megoldva 28V-ról. Az egész dolog megy bele egy Genius 5.1-es erősítőbe. Ha ki van kapcsolva akkor egy piros led világít, ezt figyeli a tranzisztor. Meghúz egy relét, az pedig megszakítja a hangszórók kábeleit (a negatív közösítve van)
-
#26151
Lompos48
nagyúr
superecneB
#26147
Lompos48
nagyúr
válasz
superecneB
#26147
üzenetére
A brossúrán az áll, hogy adapterről ne használjam 12 óránál hosszabb ideig. Ezt komolyan kell venni, vagy csak valami safety baromság?
Hosszabb idő után esetleg felfő majd megsül és akkor kampec.
-
Hujikolp
őstag
-
#26147
superecneB
őstag
DonThomasino
#26140
superecneB
őstag
válasz
DonThomasino
#26140
üzenetére
Honnan tudnám megnézni, hogy biztosan a kis hangszóró adja -e? Alapból valamilyen elektronikai "félrekötés" nem lehet az oka az ilyen magas frekvenciájú sípoló hangnak? A a samsung tft monitorom adott ki ilyen hangot régebben magasabb fényerőn. (hetekig veszekedtem a garisokkal mire megcsinálták normálisan)
A brossúrán az áll, hogy adapterről ne használjam 12 óránál hosszabb ideig. Ezt komolyan kell venni, vagy csak valami safety baromság?
Ha csak akkor világít a projektoros része, amikor megnyomom a gombot, azt meg tudom valahogy úgy csinálni, hogy folyamatosan világítson?
Jelenleg: Megnyomom és 5 másodpercig világít, meg eddig vetít a laserrel. -
#26146
Lompos48
nagyúr
DonThomasino
#26145
Lompos48
nagyúr
válasz
DonThomasino
#26145
üzenetére
Az ártani nem fog és leellenőrizheted az ott listázott feszültségeket is.
-
#26145
DonThomasino
veterán
Lompos48
#26144
DonThomasino
veterán
válasz
Lompos48
#26144
üzenetére
Nem, nem a javítás bekezdésre gondolok, azt már elvetettük.
A 16-17 old PDF ben Az áramkörök részletes ismertetése címszó alatt
írja P1 poti segítségégével pontos kimeneti feszültséget lehet beállítani.
Kitér mind az 5db potira, mi miért felelős, ezeket gondoltam átfújni állítani. -
#26144
Lompos48
nagyúr
DonThomasino
#26143
Lompos48
nagyúr
válasz
DonThomasino
#26143
üzenetére
Gondoltam én azt. De azért válaszoltam minden kérdésedre.
...mit tehetett tönkre a zárlatos tranyó.
Kérdés, hogy mi mit tett tönkre? A 2 azonos egység áramköri pontjait kellene mérve hasonlítgatni. De erre ne kérj pontos irányítást. A trafótól kezdve mindent úgy, hogy a beállítások legyenek azonosak mindkét oldalon.
...meg hagynám a trafót és az egyenirányító részt. Akkor a dekád kapcsolóval tudnám használni megfelelő feszültségeket áramvédelem nélkül?
Igen, csak a feszültségértékeid lennének nagyobbak, mint minden stabilizátorbemeneten szokott lenni, ráadásul stabilizálva se lenne. Csak egy egyszerű egyenirányító.
A potméteres elgondolás nem jó?
Ha arra gondolsz, amit a javítás bekezdésben ír, csináld, de nem látom az értelmét. Bajt nem csinálsz vele, és rá se fogsz jönni semmire.
-
#26143
DonThomasino
veterán
Lompos48
#26141
DonThomasino
veterán
válasz
Lompos48
#26141
üzenetére
Félre érted ez az oldal javult meg (a halott oldal) ,
és a 61V is megszűnt varázsütésre.
Átecseteltem átfújtam most jónak tűnik és hajszál pontos.A bal oldal van még amibe beleraktam az új tranyót,
ott vmi olyan kéne menni mit tehetett tönkre a zárlatos tranyó. (2N3055)Más: Most ha kivenném az egész panel részt, meg hagynám a trafót és
az egyenirányító részt. Akkor a dekád kapcsolóval tudnám használni megfelelő
feszültségeket áramvédelem nélkül?
A potméteres elgondolás nem jó? -
Lompos48
nagyúr
válasz
kjani18
#26138
üzenetére

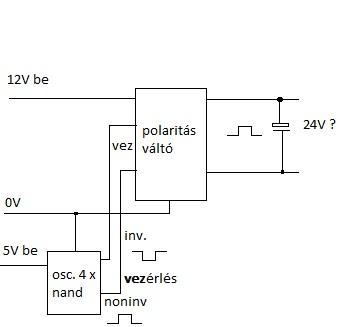

Nem nagy hülyeség? Milyen frekin lenne jó? Mivel csináljam meg a polaritásváltást? stb?
Nem tudom mit nevezel/képzelsz polaritásváltónak. Ha az, ami elsőre beugrik, hogy ahova az impulzust berajzoltad (a váltó 2 kimenő szálán) váltogatja a polaritást, akkor egyik félperiódusban töltöd, a következőben kisütöd a kondenzátort. Ez olyan eredménynélküli helyben toporgás.
Valami ilyesmiből kellene kiindulnod: [link1], [link2], [link3].
-
#26141
Lompos48
nagyúr
DonThomasino
#26137
Lompos48
nagyúr
válasz
DonThomasino
#26137
üzenetére
61V mérek bármilyen fokozat állításra érzéketlen.
Ez az egyedüli mérés, amit mondjuk értékelni tudok. A tranzisztor nem vezet és valamiért a kollektor maximális feszültségen van. Ebből nem tudok következtetni "remote üzemmódban".
Főleg ott kotorásszak ahol mértem?
Próba-szerencse. Bárhol lehet a hiba és kis rázkódástól helyrejöhet. Nem tudom mit mondjak.
-
#26140
DonThomasino
veterán
superecneB
#26139
DonThomasino
veterán
válasz
superecneB
#26139
üzenetére
Leforrasztod a vezetéket a hangszóróról, már ha megoldható a szétszedés.
-
#26139
superecneB
őstag
superecneB
őstag
Kaptam egy tök jó kis lézerprojektoros asztali órát. Ha benyomom, hogy világítson, akkor sípol közben. Ezzel mit lehetne csinálni? Magas sípoló hangot ad. Van benne egy kis hangszóró is, de azt ha lefogom a kezemmel (mármint a nyílását) nem csillapodik a hang.
Illetve, azt szeretném elérni, ha már nem sípol, hogy folyamatosan világítson. Ehhez van hozzá egy adapter, de arra azt írják, hogy 12 óránál tovább nem ajánlott hogy menjen. Ezt mennyire kell komolyan venni?DonThomasino
Biztos, hogy a hangszóróval van valami kis zavar? Hogyan tudnám ezt diagnosztizálni? -
#26137
DonThomasino
veterán
Lompos48
#26136
DonThomasino
veterán
válasz
Lompos48
#26136
üzenetére
Az lesz már bekészítettem a porecsetet és a kontakt sprayt.
Mondjuk azért az egészet nem forrasztom át.
Főleg ott kotorásszak ahol mértem?A mért különbségekből nem lehet rájönni valamire a másik oldallal kapcsolatban?
Illetve most már nem érzéketlen a fokozat kapcsolásra,
akkor gyanítom hogy nem nagyon. -
#26136
Lompos48
nagyúr
DonThomasino
#26135
Lompos48
nagyúr
válasz
DonThomasino
#26135
üzenetére
Akkr ugorj neki a pákával a forrasztásoknak meg spray-vel a kapcsolóknak, mert ha nem, életed legfontosabb kísérlete közben fog ismét cserben hagyni.
-
#26135
DonThomasino
veterán
Lompos48
#26126
DonThomasino
veterán
válasz
Lompos48
#26126
üzenetére
Reggeli mérések:
Jó oldal:
T13 E és C
0V állásban- 15,7V
10--13,5
20--6,2
30--5,3
Ami érdekes, mikor visszafele állítom a 10V os fokozat kapcsolót a feszültség felmegy 30V ra és elkezd visszaesni lassan 1V os lépésekben. Csak vissza fele!
Egyenirányító nyákon C9 és C10 nél.
19V
32VHalott oldal:
A D18...D21 híd váltóáramú lábain.
0V állásban- 13V
10--24
20--30
30--42
T13 E és C
61V mérek bármilyen fokozat állításra érzéketlen.
Egyenirányító nyákon C9 és C10 nél.
25V
45V
Addig méricskéltem még halott oldal megjavult és hibátlan. Besz@rás. -
Jim-Y
veterán
Sziasztok!
Én teljesen laikus vagyok az elektronikai témában, ám a közeljövőben szükségem lenne egy kis alaptudás felvételére. Ám sajnos annyira süket vagyok a témában, hogy a google-be se tudok semmit beírni, mert véleményem szerint a "elektronika kezdőknek" túl bő találatokat ad
A napokban boldog tulajdonosa lettem egy Raspberry Pi-nek amivel a lakásom automatizálását tervezem megoldani, ehhez majdan szükségem lesz elektronikai alkatrészek beszerelésére. Kezdésnek egy kis célt tűztem ki magam elé, szeretném a monitorom mögött lévő lámpát, vagy egy céleszközt távolról vezérelve ki/bekapcsolni mobilról neten keresztül.
Sajnos az elektronikai oldalhoz nem értek, így azt sem tudom, hogy ehhez mire lenne szükségem, mármint milyen alkatrészekre, illetve mit kéne ehhez elolvasnom
A koncepcióm az lenne, hogy a Pi-re felteszek egy webszerveret, majd Androidra írok egy appot amivel csatlakozni tudok a webszerveremre, és parancsokat tudok adni a Pi-nek ezen keresztül. Az elektronika ott jön a képbe, hogy -elsőnek- a lámpámat kéne összekötni a Pi-vel, távoli vezérlésre alkalmassá kéne tennem, később, ha ezen az egyszerű próbán keresztül jobban megismerkedek az elektronikával, akkor a fűtést is távvezérelni szeretném, valamint a lakás világítását. Remélem tud valaki segíteni ötletekkel, illetve remélem tud nekem linkelni valaki hasznos olvasnivalót
üdv -
Viktoár
addikt
Sziasztok
Megint egy amatőr kérdéssel fordulok hozzátok.
Van a kisfiamnak egy elektromos kismotorja. 6v-os 12Ah -s akku hajt egy kis dc motrot ami áttételes megoldással hajtja a kereket.
Az áramkört tekintve az akku és a motor között van elhelyezve egy pedál (kapcsoló) amire rátaposva zárul az áramkör és elindul a motor. Sajnos így csak előre tud menni és szeretnék egy másik kapcsolót is beiktatni amivel mondjuk 1-es állásban előre,kettes állásban hátrafelé halad a motor.
Egy ilyenre kapcsolóra gondoltam.
A kérdésem még az is hogy hova lenne célszerű tenni ezt az "irányváltót"? (Pedál és a motor közé vagy akku és pedál közé?)
-
#26126
Lompos48
nagyúr
DonThomasino
#26124
Lompos48
nagyúr
válasz
DonThomasino
#26124
üzenetére
Így jók az eredmények. Az asszimetria attól van, hogy a tranzisztor se éppen szimmetrikus, mint geometria.
* * * * *
Köszönöm a jókívánságokat, én is áldott ünnepeket kívánok!
-
#26125
DonThomasino
veterán
DonThomasino
veterán
Kellemes Ünnepeket Minden Kedves Fórumtársnak!
De legfőbbképpen a mesteremnek.
-
#26124
DonThomasino
veterán
Lompos48
#26123
DonThomasino
veterán
válasz
Lompos48
#26123
üzenetére
B-C
E-B
között zsinórral dióda állásban.
505 mV ot mérek az új on.
485mV ot a másik oldalról kiszuperálton. (sztem jó)
A többi irányban 1.Ez a különbség elhanyagolható igaz?
Viszont most hogy jobban megbontottam a halott oldalt látom hogy
azon már elég keményen gyakorlatozott valaki.
Egy csomó dióda és kondi cserélve volt. -
#26123
Lompos48
nagyúr
DonThomasino
#26122
Lompos48
nagyúr
válasz
DonThomasino
#26122
üzenetére
Nem. Minden amit írtam a 2 mérőszállal történik. A tranzisztorfoglalatban (igaz műszere váltogatja) kell mindhárom láb és ott az erősítési tényezőt méri, de ahhoz (legalábbis az én műszeremen) a hFE pozícióba kell kapcsolni a műszert.
-
#26122
DonThomasino
veterán
Lompos48
#26121
-
#26121
Lompos48
nagyúr
DonThomasino
#26119
Lompos48
nagyúr
válasz
DonThomasino
#26119
üzenetére
Ezt mérhetem egyszerűen a műszer alsó kivezetésén mérőzsinórral?
Azzal KELL mérni! Dióda mérőállásban a kapcsolóval.
Mert úgy az egyik irányban 1a másik irányban pedig 548mV ot mutat.
Az úgy egy tökéletes JÓ eredmény.
-
And
veterán
válasz
moha21
#26117
üzenetére
Nem tudom, mert ugyan a vezetékek induktivitását csökkenti, de a túl közel haladó erek közötti kapacitást nem befolyásolja (ráadásul dupla hosszban a kapacitás is kétszereződik), és kivitelezni sem olyan egyszerű a gyakorlatban. Az viszont biztos, hogy a vezeték ellenállása nem nagyon számít, mivel a CCFL tipikusan nagyimpedanciás terhelést jelent, vagyis eléggé kicsi az effektív üzemi árama.
-
#26119
DonThomasino
veterán
Lompos48
#26091
DonThomasino
veterán
válasz
Lompos48
#26091
üzenetére
"C-B között egy diódát kell láss, egyik irányban vezet, visszafelé nem (ez lesz 1). "
Ezt mérhetem egyszerűen a műszer alsó kivezetésén mérőzsinórral?
C-B
Mert úgy az egyik irányban 1
a másik irányban pedig 548mV
ot mutat.Viszont ha a lukakba dugom akkor mindkét irányban 1.
Egy új BFY 34 el szórakozom.
Próbáltam egy egyszerű diódával is ugyanez a helyzet, csak ott 303m V ot mutat. -
-
And
veterán
válasz
moha21
#26111
üzenetére
(Szerintem ennek más oka is lehet, nem csak a vezeték ellenállása. Mivel a csöveket inverter hajtja, ha a kábelnek túlságosan nagy a fajlagos kapacitása és / vagy az induktivitása, akkor például nem tud kialakulni a cső elektródáin a begyújtáshoz szükséges kezdeti feszültségimpulzus.)
-
14adam
addikt
Valaki próbálta már közületek azt,hogy egy ilyen neoncsőnek a kábeleit meghosszabbítja. Sajnos én marha elkövettem azt a hibát,hogy rátettem 3 méter madzagot az inverter után és már nem gyulladnak be a csövek
Régebben már sikerült elkövetnem ezt a ballépést aztán alakíthattam vissza. Szilveszteri buliba kéne valami fény aztán akadt itthon két ilyen cső.Valakinek valami tippje ez ellen vagy jöjjek rá,hogy mennyi az-az ideális kábel hosszúság ahol még begyulladnak?
köszönöm -
#26108
Lompos48
nagyúr
DonThomasino
#26107
Lompos48
nagyúr
válasz
DonThomasino
#26107
üzenetére
Csak ha nincs terhelés a kimeneten.
-
#26106
Lompos48
nagyúr
DonThomasino
#26105
Lompos48
nagyúr
válasz
DonThomasino
#26105
üzenetére
Igen.
-
#26105
DonThomasino
veterán
vodkaboy22
#26103
DonThomasino
veterán
válasz
vodkaboy22
#26103
üzenetére
Micro Farad ra gondoltam.
Mester: 2N3442 mehetne a 2N3055 helyére?
-
#26104
vodkaboy22
addikt
vodkaboy22
addikt
+-15v tápfesz mellett ajánlatok hangszóróvédelmet? (relés kapcsoló+ elektronika ) és ha igen akkor miért nem
Barátom ledöbbent, hogy nincs kicsatoló kondi és merem rákötni a hangfalra a végtranyókat hehe.
Ha véletlen minden megadná magát 1 sec alatt akkor is a tisztá 33VDC tápfesz rákerülve egy tisztességes max 75-100W elviselő hangfalra elméletben pár másodpercig nem okozhat gondot. Legalábbis szerintem
Vélemény? -
#26103
vodkaboy22
addikt
DonThomasino
#26099
vodkaboy22
addikt
válasz
DonThomasino
#26099
üzenetére
500mF ? Na az kövér nagy mennyiségű autóakksi méret kondiban ha nem 10V és alatti feszültségű
25V-ban már kondiágyúsor -
#26102
Lompos48
nagyúr
DonThomasino
#26101
Lompos48
nagyúr
válasz
DonThomasino
#26101
üzenetére
Mert olyan nincs is a rajzban. Én is megnéztem még a minap. Esetleg a 12 pontnál lehet szó az áramlimites potméter lábairól. De sok értelmét nem látom.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Addig méricskéltem még halott oldal megjavult és hibátlan. Besz@rás.
Új hozzászólás Aktív témák
ekkold- Samsung Galaxy S24 Ultra - ha működik, ne változtass!
- DOOM - The Dark Ages
- Milyen széket vegyek?
- Samsung Galaxy A16 5G - a hetedik évben megpihen
- Geri Bátyó: B550 szűk keresztmetszet, de mi és miért?
- exHWSW - Értünk mindenhez IS
- ThinkPad (NEM IdeaPad)
- Brave
- HiFi műszaki szemmel - sztereó hangrendszerek
- Luck Dragon: Asszociációs játék. :)
- További aktív témák...
- 3DKRAFT.HU - 3D NYOMTATÁS - AZONNALI ÁRAJÁNLAT - GYORS KIVITELEZÉS - 480+ POZITÍV ÉRTÉKELÉS
- Telefon felvásárlás!! Apple iPhone 16, Apple iPhone 16e, Apple iPhone 16 Plus, Apple iPhone 16 Pro
- Dymo LabelWriter 400 - Hőpapíros címkenyomtató
- Asus ROG G20AJ - Intel Core i7-4790, GTX 980
- BESZÁMÍTÁS! VALVE Steam Deck LCD 1TB SSD kézikonzol garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
