darvinya
titán
válasz
PH-User
#27495
üzenetére
Pont így néz ki.
De akkor te is csak a diódát cseréltél, aztán ellenásos terhelést végezve mérted ezeket az értéket.
Én egy kis kézi kazettás magnóhoz használtam, de egyszer rövidre zártam, akkor ment tönkre.
Dióda csere után viszont maradt egy kis bezugása.Ezért gondolok, hogy a kondi is sérült.
-
Ha telefon akksikból szeretnék nagyobb feszültséget kinyerni, sima sorba kötéssel megoldható? o.O
[Ugye 3,7v van rájuk írva, és töltés után olyan 4,2 körül tudnak, nekem pedig ~12 v-ra lenne szükségem egy kis erősítőhöz, fontos lenne a mobilitás. ](#27499) Lompos48
Rendben, köszönöm.
tda2030-as ic-vel tervezem megépíteni a kis erősítőt, már készítettünk is pár teszt példányt, jól szólnak, csak még a táp volt kérdéses, de akkor ez megoldva
-
-
Lompos48
nagyúr
válasz
PH-User
#27489
üzenetére
A paksi apropó arra a helyzetre vonatkozott, ha nem szerelnéd be a vasmagot és hálózatra kötnéd.
2k az nem terhelés, az még 12V-on is csak 6mA-t jelent. Diódánként (jól választottad) 0.2V VF szaporulatot jelenthet, tarfótekercsen se esik feszültség ilyen kis áramon. Terheld jóval keményebben!
-
PH-User
addikt
válasz
#22145024
#27482
üzenetére
Nem értem az OFF-ot, témabelit szóltál.
A nagy az marad még biztos jó sokáig, mert kb. 150VA összesen és van rajta, 2x15, 2x18, 2x30 stb.
Paksig lever mindent?
Ezt hogy érted vagy miért?
Miért lenne kevés? Ami a rádióban volt, sima lemezes és nem volt nagyobb keresztmetszetű szerintem.A műterhelés tervben van, tápegységeket akarok majd javítani, azokhoz jól jönnek majd szerintem.
Másik dolog
Szétkaptam egy fali dugasztápot, mert a két ága összeért és "leégett".
Több feszültség van a kimenetén, kapcsolóval lehet állítani; 3V, 4.5V, 6V, 7.5V, 9V, 12V
A primer oldalról kivettem a hőbiztosítékot és az 1N4001 diódákat is kicseréltem MEV BY133-sokra, mert szét voltak égve, szinte elporladtak.
Azokon kívül van még egy 1000uF 16V kondi és két ellenállás; egy 51R 5%-s és egy 560R 5%-s.
Kiforrasztva az 50R-sen 50,5R-t mérek, az 560R-esen 547R-t.Nos a probléma pedig az, hogy a feszültségek nincsenek rendben.
3V-on 4.5 körül jön, 4.5-ön 6V felett, 6V-on már 7.5V felett stb. 12V-on már 16V felett.
Próbáltam 2K ellenállással is beterhelve de a 12V-os méréshatárban 16.2V jött ki.
Megnéztem a két dióda adatlapját és úgy gondoltam jó lesz a BY133.
Mit rontottam el vagy mi áll ilyenkor fenn?
-
mezis
félisten
válasz
moha21
#27479
üzenetére
Bekapcs után a gyujtónak először az izzítást kellene végeznie. Ez akár több másodpercig is tarthat. Ilyenkor a fénycső két végében látszik valamennyi fény. Aztán ezt meg kell szakítania (a bimetall meggörbűl, a továbbiakban mint glimmlámpa működik, az a kis áram tartja a görbe állapotban) és akkor már a fénycsőnek kell világítani. Ha sikerült létrejönni a fénycsövön belüli áramnak.
Fojtó rendben ?
(A kondenzátoroknak szikracsökkentő, zavarszűrő, fázisjavító funkciói vannak, nélkülük is működnie kellene csak jobb velük.)
-
#22145024
törölt tag
válasz
PH-User
#27439
üzenetére
Akkor vigyázz rá!
Az (is) a jó benne, hogy könnyű otthon megtekerni. Csak ha teszteled egy tekerés után, okvetlen tedd rá a vasat is, különben paksig lever mindent...
A teljesítményt nem tudom, mikor utljára ilyet tekertem, akkor a vaskeresztmetszetből 95% pontosan meg lehetett mondani. Esetleg keress rá ilyen táblázatra.
Ha esetleg a nagyobbikat eladnád, szólj!"ha 3.5-4.0V-ra akarnám a szekundert? (Mondjuk a rádióhoz jó lenne egyenirányítva 6V körül lenne.)"
Szerintem kevés lesz az...Az olajkondik tutik, a nagyteljesítményű ellenállásokból (főleg ha kis értékűek), csinálhatsz pl. műterhelést
-
-
-
mezis
félisten
válasz
moha21
#27469
üzenetére
Műszerrel mérd ki, ezek a cső két végpontján lévő fűtőszálak kivezetései. A hagyományos gyújtópatron esetén a két fűtőszálat sorba kell kapcsolni. (Elektronikus gyújtás esetén is, csak ott még lehet közben kondenzátor, PTK,...)
Ez a fénycső 40 W-os lenne ? Mert ha csak 20-24, inkább egy elektronikus előtétet neki valamelyik kiégett, hasonló teljesítményű elektronikusból.
-
-
#27467
PHM
addikt
vodkaboy22
#27466
PHM
addikt
válasz
vodkaboy22
#27466
üzenetére
De az AC-AC az tulajdonképpen sima trafó, nem?
Tudtommal a kisebbeknek nem túl jó a hatásfoka. -
#27466
vodkaboy22
addikt
vodkaboy22
addikt
Prohardveren olvasgatva találtam érdekeset... A dc-dc konvertálás mióta jobb hatásfokú mint az ac-ac???
http://prohardver.hu/tudastar/dc-dc_atalakitas.html
Nem hiszem, hogy 1 értelmes kapcs.táphoz mérve jobb hatásfoka van a dc-dc-nek ... -
-
-
-
_ATi_1
senior tag
válasz
Lompos48
#27455
üzenetére
Üdv!
Pontosan erre gondoltam én is, amit írtál, tehát a logikai szintekkel működő A0 és A1 lábaknál nem szükséges árnyékolt vezeték, pedig a leírás erre írja.
A COSC lábakhoz kapcsolódó vezetékeknél már annál inkább szükségesnek tűnt nekem is.
Köszönöm szépen a segítséget. -
PH-User
addikt
Már a panelekről sok mindent lebontottam (ellenállások, kondenzátorok, diódák), még így csináljak róla képet?
Modulszerű panelek ezek, hasonlók a számítógép PCI-kártyáihoz csak nagyobb méretben.Meg van 3db 92V DC feszültségű tápegységem is.
A korábban kérdezett 33V szekunder feszültségű hálózati trafóból is 3db, amit LED-es világításhoz ajánlottatok. -
PHM
addikt
válasz
PH-User
#27439
üzenetére
Ha tudod, fényképezd már le azt, amiből a trafót bontottad!
A Rozmaring szövetkezet békebeli kontaktus illesztőjében pontosan
ugyanilyen trafó volt. Az elektronika meg be volt öntve egy vaskos
műanyag lapban. A jókora, orosz stílusú fémházban 4db 12V-os
relé volt még foglalatban. -
Lompos48
nagyúr
válasz
_ATi_1
#27453
üzenetére
Tanulmányozd át az IC adatlapját figyelmesen.
Ott van a 16. oldalon:
Minimize the trace area around COSC (and the ground plane area under COSC) to reduce parasitic capacitance, and surround this trace with ground to prevent coupling with other signals.
Mivel nem egy "közönséges" digitális áramkörről van szó, az 5-ös lábhoz kötött kondenzátor(ok)nak a beállított frekvencia értékében/stabilitásában oroszlánszerepe van. Egyértelmű, hogy bármilyen parazita kapacitás, induktivitás, vagy zavaró környezeti elektromagnetikus tér befolyásolja az áramkör alaposzcillátorát. Amire gondolsz, az A0-A1 bemenetek, amik logokai szintekkel működnek, de azoknak a hullámforma kiválasztásában van szerepük. Azokkal iegen, lehet lazábban törődni.
-
_ATi_1
senior tag
PH-User, hcl: Köszönöm a tippeket, kipróbálom majd mindkettőt.
Én egy felmelegített tapétavágó késsel vágtam ki, de sajnos nem lett túl egyenes
Másik kérdés:

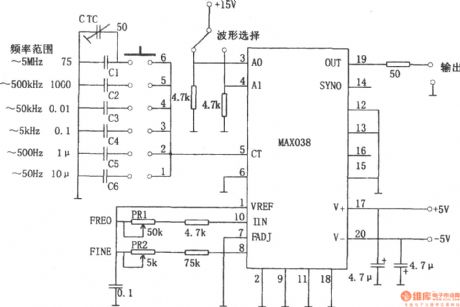

Egy MAX038-as IC köré épülő jelgenerátoron dolgozom épp, egy régebbi Rádiótechnika újságban lévő kapcsolás alapján. Itt egy részlet az IC adatlapjából: [link]. A hullámforma kiválasztását az A0 és A1 lábakon lehet megvalósítani, attól függően, hogy éppen melyik láb van magas szinten. Az újság azt írja, hogy a választógombhoz ajánlott minél rövidebb árnyékolt vezetéket használni, viszont ezt egyáltalán nem látom indokoltnak. Valaki esetleg tudna magyarázatot adni, ha esetleg mégis úgy kellene? -
-
-
PH-User
addikt
válasz
_ATi_1
#27443
üzenetére
Szia!
Szerintem a téglalap négy sarkát kifúrod csigafúróval, aztán a fent szajkózott fűrésszel vagy mini multis eszközzel (pl. Dremel vagy hasonló) kivágod. Majd végül a fúrásnál a 4 sarkot pedig reszelővel vagy szintén a kis barkácsgép vágókorongjával szögletesíted.
De szinte biztosra veszem, hogy elég csak a kis vágókorong is, ha az átmérőjével megegyező -vagy annál- hosszabb vágást akarsz.
-
#27442
darvinya
titán
vodkaboy22
#27441
darvinya
titán
válasz
vodkaboy22
#27441
üzenetére
Ez már életre szóló mennyiség.
-
PH-User
addikt
Kaptam most egy rakás bontott panelt.
Talán CCCP és békebeli magyar elektronikus készülékek voltak.
380-as motorindító kapcsolások meg valami műszerek lehettek.
Az előbb találtam az egyikben 2db 1200V 30A !!! egyenirányító hidat. 25K körül van most egy ilyen.
Ezek 0km-es, használatlan műszerek voltak, egy raktárban találtak rájuk.
30 éves cuccok kb.Lompos48
Az is lehet, nem tudom az eredetét.
mintAdarab
Szerintem is hiperszil, van hasonló, csak jóval nagyobb hiperszilem PHM jóvoltából.
Ha újratekerném akkor még használható lenne, jól gondolom?
Mekkora teljesítményt lehetne kivenni belőle, ha 3.5-4.0V-ra akarnám a szekundert?
(Mondjuk a rádióhoz jó lenne egyenirányítva 6V körül lenne.)A fentebb említett készülékekből még használhatók vajon a CCCP olaj-papír kondik?
-
mezis
félisten
válasz
Lompos48
#25927
üzenetére
Üdv.!
Igazad volt, a tápfeszültség környékén lehetett a baj. Nem a mikrokontroller mellett, hanem már a 230 V utáni törpefeszültségnél. Átforrasztottam néhány gyanúsat meg kicseréltem a 2200 mikroF-osat és azóta nem felejt.
Először egy hétig az akkus memóriahergelővel, aztán egy hétig az eredeti 220 milliF-ossal használtam, naponta bekapcsoltam. Most 8 napig konnektorból kihúzva tartottam és még nem felejtette el az adókat.

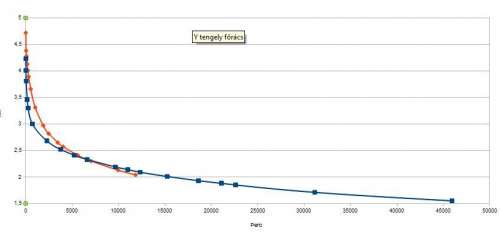

A kondenzátor kisülését azért méregettem: (piros vonal, a kék az önkisülése volt):
Ha 8 napig tartja, az nekem már tökéletes, még sohasem töltöttem több időt egyfolytában Hawai-on. (Igazából még semennyit
)Közben okosodtam az Rádiótechnika 99/3-as számából. Ezek a nagy kapacitású kondenzátorok nem igényelnek más kezelést mint a szokásos elkók, rövidre is zárhatók kisütés céljából, mivel nagy az ESR értékük.
Lehet, hogy nem pont erről írnak, mert önkisülésre 3 %/Év-et írnak.Köszönöm a segítséget !
-
-
#27425
didyman
őstag
DonThomasino
#27417
didyman
őstag
válasz
DonThomasino
#27417
üzenetére
Áram tud folyni a legkisebb aszimmetria esetén a két tekercs között, ezért.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27422
üzenetére
Én utóbbit eddig nem hallottam. Na, ugye a távolság meg vidék. De megjegyzem. Nevezni ezentúl is az én változatommal fogom, minimum konzervatorizmusom miatt. Nekem a google fonálfűrész-re CSAK "úttörő"- vagy ificsapatokat mutat okleveleket mutogatva. Fűrészt még mutatóba se! Itt még a google is más?!
-
-
#27418
Lompos48
nagyúr
DonThomasino
#27417
Lompos48
nagyúr
válasz
DonThomasino
#27417
üzenetére
Épp' azt akartam magyarázni: ha ajánlaná 2 szekunder párhuzamos kötését, azt is feltüntette volna a 220V-os szekunder szekunder bekötésénél és nem csak a szekunder részlegs használatát.
-
darvinya
titán
válasz
kjani18
#27412
üzenetére
Normál nyák, de 2-2.5mm vastag kétoldalú.
Mivel kicsit bajlódom evvel a HDMI és microHDMI nyák megrajzolásával.
Nagyon gondolkodom fóliával kellene megcsinálni, de nincs fóliám és nyomtatóm amire kinyomtatnám a nyák rajzot így feletős.
Marad a kézi rajz és a kézi harmonika.(#27414) Lompos48
Nekem ilyen izé Teso sz…r kézi micsoda van, csak a bennelévő lap fogat legyalultam, így marad a nagy vasfűrész.
Van dekopír fűrész fémvágóval, de az hangos és eléggé lemossa a rajzot 1x1.5cm lapról.
Amilyen pici a nyák azt újrarajzolni elég kényelmetlen. -
#27410
Lompos48
nagyúr
DonThomasino
#27404
Lompos48
nagyúr
válasz
DonThomasino
#27404
üzenetére
Miért nem kötnéd össze?
Mert nem bízom a 2 tekercsrész azonosságában. Mindenestre biztsítőkot beiktatva próbálhatod. Egyszerűen nem vagyok híve. Ha meg a gyártó ajánlaná, akkor nem csak a képen látható konfigurációt ajánlaná a 220V-os szekunderhez. Nekem nem tetszik úgy, de csinálhatod felőlem nyugodtan.
Akkor hogy jön ki a táblán lévő 250VA teljesítmény?
Nem tudom.
Az utolsó eredmény kielégítő.
Ezt hogy érted vagy miért?
