mezis
félisten
válasz
tornas
#28753
üzenetére
Üdv.!
A Rádiótechnika 2005/2. számában Pálinkás T. söntellenállás készítését írja le a "HAM bazárban kapható 0.6 mm átmérőjű zománc-selyem szigetelésű manganin huzal" felhasználásával. 1.53 Ohm/m-es huzalellenállást max 2.5 A-el terheli. Ez az áram még igen messze lehet az izzástól a mérési pontosság miatt.
-
mezis
félisten
válasz
Reggie0
#28754
üzenetére
Köszönöm a választ. Megoldottam a védőföldelést. Rövid használat után olybá tűnik, mintha kevésbé melegedne a laptopom, továbbá Linux alatt is tudtam használni a skype-ot. (Korábban az egér moccantása berregéssel járt, elnyomva teljesen a hangot és mintha a processzort is nagyon leterhelte volna olyankor.)
De van ám újabb kérdésem: Mi az a DAR ?
(" ....inkabb az a kerdes, hogy mekkora a DAR.")
-
darvinya
titán
válasz
CPT.Pirk
#28795
üzenetére
Az a előjáték a fagyira.
Beszagatott az egér és fagyi.
Alig akarták visszavenni a tápot, mert ottani cerka futkosott vele több napot egyfolytában.
Az enyém 10 perc után produkálta.
Sajna így szívok az alappal, de már mindegy.
A mostani 4 éve bírja.Holnap rakok fel képet mik vannak tápok nekem.
Lehet van benne Delta is.
Bár egyik sem jó a gépemhez. -
CPT.Pirk
Jómunkásember
válasz
moha21
#28793
üzenetére
Nekem is ilyen delta van, csak 350-es verzióban, és 500 forinttal drágább volt. Jó kis táp, a passzív PFC miatt dög nehéz, gyakorlatilag tele van a doboz alkatrésszel.
Egyszer én is vettem drága tápot, de egy malőr miatt beszaladt hátul egy csavarhúzó működés közben, ami nem tett jót neki, de erről nem akarok beszélni.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Lassulást egyébként táp nem okozhat, csak fagyást meg újraindulást. A lassulás az placebo, vagy a Windows hatása volt...
-
moha21
veterán
válasz
darvinya
#28792
üzenetére
És akkor most el fogod itt magyarázni nekem, hogy pl. egy 5000 Ft-os szar táp szinuszos váltakozó áramot ad le?
Az én Pc tápom meg házastól együtt volt 2k a Józsiban. A delta electronics gyártotta. ennek a testvére.
Oszcilloszkópon nézve én nem sok váltakozó feszültséget látok rajta.
Szar táp lassulást nem nagyon szokott okozni, inkább random újraindulást.
-
-
tornas
őstag
válasz
darvinya
#28772
üzenetére
Az 5 %-ot azt tudom...
Itt van példának, ennek a tápegységnek a címkéje:
A +12 V1-re (17 A a terhelhetősége -->204 W), ráraknék összesen annyi ellenállást (terhelést) amennyit csak elbír. A +12 V2-re szintén és a +3,3 V-ra, a +5 V SB-re és az +5 V-ra is.
Minden feszre először csak kis terhelést rakok, aztán fokozatosan növelem őket az ellenállások rákapcsolgatásával (szimmetrikusan és aszimmetrikusan is, vagyis hol csak az egyik feszre, hol a másik feszre adok csak terhelést --> keresztterhelés). Addig amíg bírja. Az eredmény jobb esetben egyszerűen lekapcsol, rosszabb esetben eldurran és/vagy kigyullad miközben akár a kismegszakítót is lenyomhatja.
Ja, és közben nézem a feszeket is, hogy hogyan viselkedik minél nagyobb terhelés hatására. 5 %-nál nem térhet el egy jobb minőségű cucc esetében. A szkóp sem hiányozhat ilyenkor, de az egyelőre nem áll rendelkezésemre.
Igazából erre használnám fel ezeket a huzalellenállásokat. Ha esetleg nem lenne elég, akkor tudnék még venni. De először még kísérleteznem is kell velük. Ha nem válna be akkor jöhetnek a 12 V-os, 50 W-os spot-izzók (kifejezetten a 12 V-ra, a kisebb feszekre ott vannak a REMIX változtatható ellenállások) vagy gyűjtök rendes teljesítmény-ellenállásokra.
-
darvinya
titán
válasz
Lompos48
#28777
üzenetére

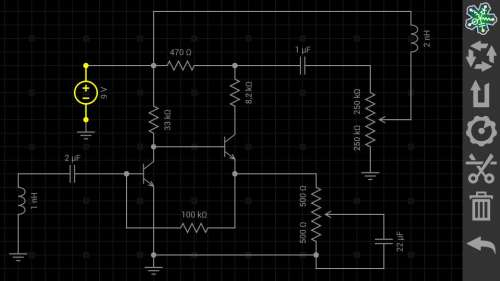

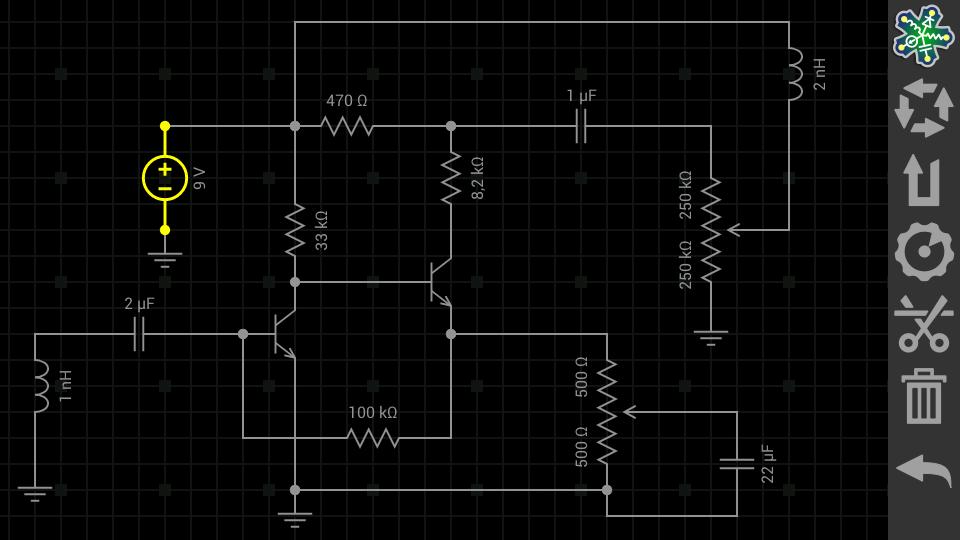

Melyik kapcsolás?

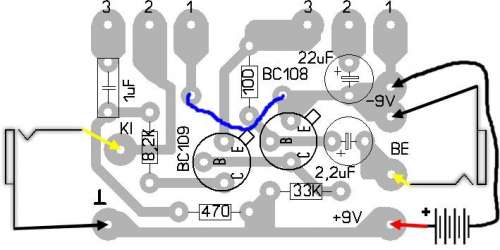

FuzzCentral-os vagy amit készítettem.Azaz szerelvényes nyákrajzot is én készítettem.
Csak abban nem vagyok biztos, hogy az elem + lehet tartósan kimenő jack testje.
Nem teszi tönkre az erősítőt.
(bár a múltkori pickup bekötés is tré volt)Funkcióját teljesíti mindkét poti, ez a furcsa.
Erre értik az aszimmetriát.
-
-
-
darvinya
titán
Ez így jó?
Miért mondják, hogy tükrözzük az áramkör rajzot nyomtatáskor.
Ha lézer nyomtatot felületet teszük a rézfelületre.Én most csináltam és CopyGeneral nyomtatottat vasaltam (gőzős óóó…) a nyákra.
Igaz filccel utána igazítottam, de ha lett volna rendes vasalóm akkor tökéletes lett volna. -
kisi
aktív tag
válasz
Phvhun
#28767
üzenetére
Én több félét kipróbáltam:
A lézernyomtatóhoz kapható fotópapír is jó, csak nagyon alaposan kell vasalni és óvatosan, sokáig áztatni.
A vékonyabb vonalak könnyen feljönnek a panelról ezzel a paírtípussal.Ami nekem bevált, az az öntapadós fóliák szilikonos hordozópapírja (pld Orcal grafikai fólia, vagy öntapadós tapéta, stb..). A jelenleg használt Avery Dension márkájú.
Egy tipp a nyomtatásos módszerhez:Ahhoz, hogy a vékony vonalak ne szakadjanak fel a panelról a paír eltávolításakor, érdemes a vezetőcsíkok közt kitölteni szigetekkel (nem tudom, hivatalosan minek hívják..) Ezek segítenek helyén tartani a papírt, nagyobb felületen odaragasztva a panelhoz.

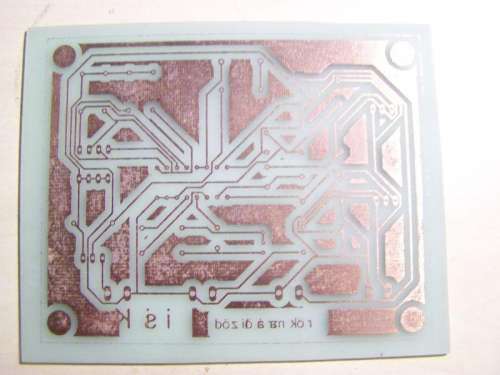

Ez pld Eagle ingyenes verziójával készült, minden vonal a helyén maradt.
Picit ugyan túl lett maratva, de azért még használható.Tényleg, ennél a felirat betűit miért rontotta el az eagle?
Tudom, tükrözve van, de az eredeti képen a betűk nincsennek egymásra csúszva, csak a kinyomtatotton.. -
didyman
őstag
válasz
Phvhun
#28760
üzenetére
Persze, a gyári meglévő PWM vezérlőt lehet erre a célra alakítani, felesleges ágakat/védelmeket kiiktatni. Őszinte leszek, ha kérdésként merül fel benned ennek kivitelezhetősége, akkor nem hiszem, hogy jó ötlet ilyen fába vágni a fejszédet, mert olykor kicsit mélyebben bele kell kotorni a táp lelkébe, és az veszélyes móka, meg könnyen eredményez üzemfüst-távozást.
-
didyman
őstag
11W-osban fogsz még találni, de 13W-osban nincsen szabványos 2 csöves. Amúgy, az FD kompaktok sajátossága, hogy 7-11W között gyakorlatilag azonos előtét hellyel-közzel normálisan ki tudja szolgálni, már fojtótekercsből is egyféle volt alájuk, elektronikáknak sem lesz gondja vele. Ez való oda például, nevenincs, olcsó kínai szarokkal én nem szenvednék, a porozásuk ezer órát nem bír ki, a fényerejük is pcosék. Philips, GE, Osram, ezek jók, tartósak.
-
#28758
vodkaboy22
addikt
tornas
#28753
-
darvinya
titán
válasz
Reggie0
#28755
üzenetére
Igen annyi lenne, hogy ha nincs külső áramforrás(maga az olvasó eszköz biztosítja) akkor 0(rövidre zárja a két lábat).
Ha van külső táp akkor meg 100K ellenállás legyen két láb között.Tudnál mondani M-Fet-et?
Másik kérdés, hogy tranyó bázis láb és kondi láb között van leágazás ellenállás lábra rajzon.
Ezt megcsinálhatom úgy nyák körön, hogy kondi láb-tranyó láb-ellenállás láb.Nagy értékben térne el az eredetítől?
-
tornas
őstag
válasz
Reggie0
#28754
üzenetére
A kisebbik átmérőjűből 10 métert vettem, a másikból meg 35 métert (nagyon olcsó volt, ezért vettem többet is). ATX tápegységhez használnám terhelő-ellenállásnak (3,3 V; 5 V; 12 V és +5 V SB) próbaképpen. Kezdő adagnak szántam az eddig megvett métereket.
Valszeg porcelán csőre fogom feltekerni őket és a két drót között hézagot is hagyok. A hűtését ezzel a ventivel oldanám meg, elsőre. De lehet hogy kell még ventilátor. Egy "alaplapra" raknám fel őket, és fölöttük lesz(nek) a hűtőventi(k).
-
Reggie0
félisten
Az Ethernet trafos levalasztast hasznal, igy nincsen galvanikus kapcsolat. Amugy a 110MOhm egy teljesen normalis szigetelesi ellenallas, inkabb az a kerdes, hogy mekkora a DAR.
(#28753) tornas: Na ez nagyon jo kerdes. Az, hogy mennyit bir fugg attol, hogy milyen fizikai kialakitast hasznalsz(milyen csevetest, hogyan vezeted a vezeteket, mekkora legaramlas tud kialakulni). Ha nem draga akkor vegyel 1-1 metert es tapasztald ki, egyszerubb, mint szamolgatni.
-
tornas
őstag
Üdv Mindenkinek!
Adottak ezek az ellenállás huzalok:
1,46 ohm / folyóméter ellenállású; 0,6 mm átmérő és lakkozott konstantán huzal akar lenni.
A másik 0,35 ohm / folyóméter ellenállású; 0,35 mm átmérőjű, szigeteletlen sötétszürke színű huzal akar lenni. Az eladó nem tudta megmondani, hogy milyen anyagból van a drót.
Milyen anyagú huzal lehet ez?Szerintetek ezekből az ellenálláshuzalokból milyen terhelhetőségű (W) ellenállások tekerhetők? Azt ki tudom számolni, hogy az adott R értéken és adott U értéken mennyi áramerősség keletkezik. Csak az a kérdés, hogy ezek a huzalok mennyi amper-t bírhatnak el látható izzás illetve elégés nélkül?
-
mezis
félisten
Üdv.!

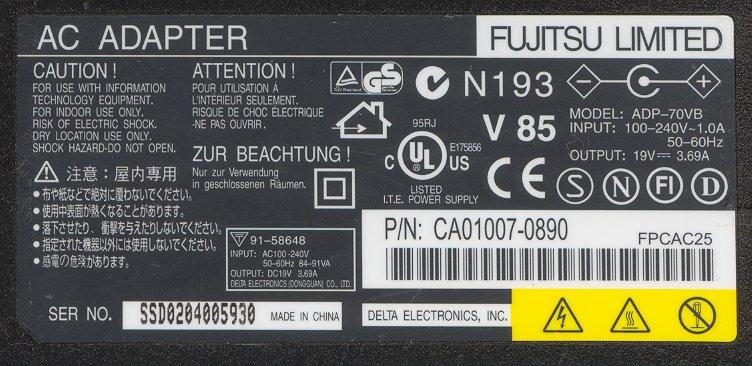

Van nekem egy régi, Fujitsu Siemens (a továbbiakban röviden FuSi) Lifebook C1020-as laptopom. Ennek az eredeti töltője nem védőcsatlakozós, hanem csak kétpólusú "borotva" kábellel csatlakozik a 230 V-ba. Mostanában vettem észre, hogy a földje (19 V-os tápkábel árnyékolás, laptop hátoldali COM port, VGA fém árnyékolása, stb.-n 90 V-os váltófeszültséget tudok mérni a védőföldelésemhez képest. DVM-el, 200 MOhmos méréshatárban a tápegység 230 V-os bemenete és a 19 V-os kimenet "föld"-je között 110 MOhmos ellenállást mérek. Így már nem csodálkozom, hogy sosem "csipkedett. Nem hiszem, hogy egészséges dolog pl UTP kábellel eljuttatni máshová is ezt a kis delejt, ezért szeretném megszüntetni. Megnéztem egy védőföldeléses laptop tápot, simán összekötve a védőföld a kimeneti 0-val, árnyékolásokkal.
Megtehetem én ugyanezt egy 3. vezetékkel a FuSi tápegységével ? (Nem szeretném tovább bontani, mert eléggé munkaigényes.)
Mi lehet benne, ami egyen feszültséggel mérve 110 MOhm-os kapcsolatot biztosít a kimenet és a bemenet között ?
-
#28749
betelgeuse
csendes tag
betelgeuse
csendes tag
Sziasztok!
Studiologic kalapács mechanikás MIDI billentyűzetet laptoppal kötöttem össze. Van programom is hozzá (Reason) és egy egyszerű MIDI-USB kábelem (2500 ft a vaterán) A gondom az, hogy "össze-vissza" szól a dolog. aza sokszor teljesen más hang szólal meg, és más dinamikával, meg leütve marad, stb..
Mitől lehet ez? -
darvinya
titán

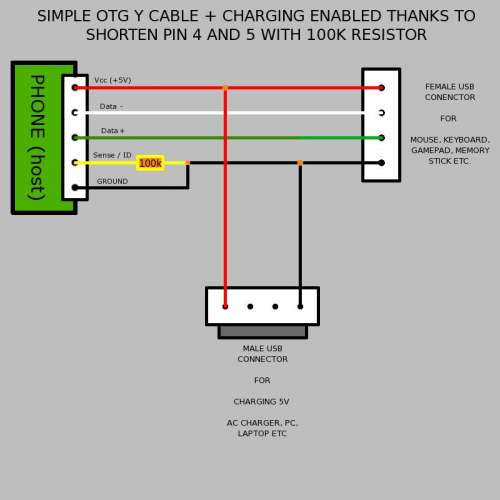

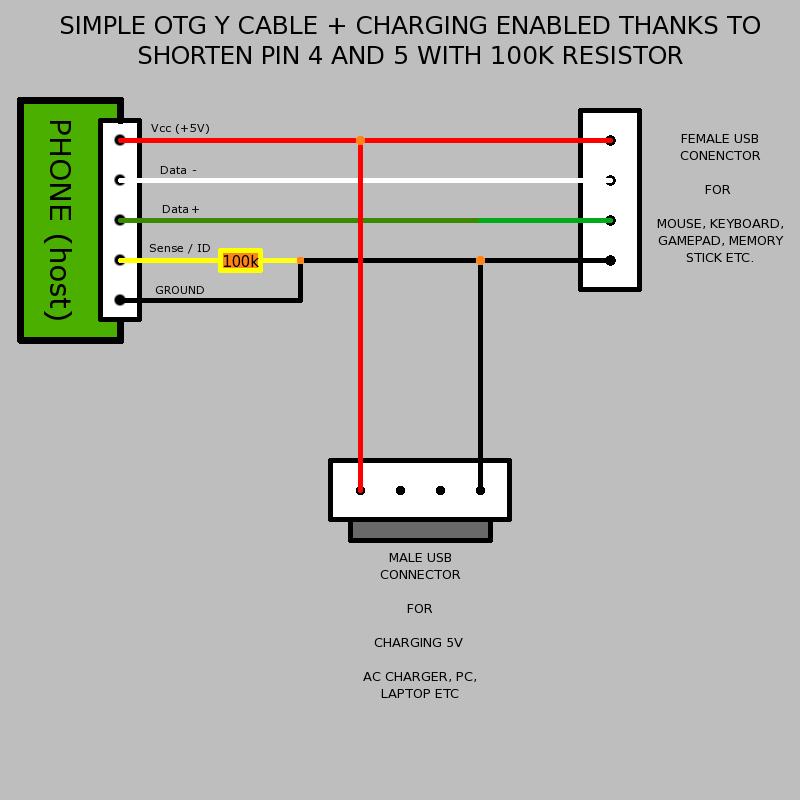

Alap OTG működés 4-es 5-ös láb rövidre van zárva, ilyenkor nincs semmiféle töltés, de az USB-s eszközök működnek.
A 100K beiktatással van töltés, de az USB-s eszközök csak akkor mennek, ha meg van táplálva.
A 100K-t kellene helyettesíteni, úgy hogy mindkét kitételnek eleget tegyen.
Arra gondoltam jFET beiktatásával.
Ebben kérek segítséget.
-
#28745
kjani18
őstag
vodkaboy22
#28740
kjani18
őstag
válasz
vodkaboy22
#28740
üzenetére
Hétvégén utánanézek, oszt írok püt.
-
#28739
kjani18
őstag
vodkaboy22
#28735
kjani18
őstag
válasz
vodkaboy22
#28735
üzenetére
Vadásszak valami normálisabb potit? Van egy pár szétbontott régi deckem...
-
#28736
mezis
félisten
vodkaboy22
#28735
mezis
félisten
válasz
vodkaboy22
#28735
üzenetére
Igen, egészen más az, amikor az elektronok az egymásba olvadt anyagon csak úgy átsuhannak és nem kell botladozniuk az egyébként sem olyan jól vezető ólmon, ónon, egyéb szennyező adalékokon.
És ráadásul RoHS ! Környezetkímélő ! -
#28735
vodkaboy22
addikt
Dluinet
#28733
vodkaboy22
addikt
válasz
Dluinet
#28733
üzenetére
Hehe csak halkan súgom, meg hogy lézersugaras mikrohegesztésessel csináltam pár RCA végű kábel jó vezetékkel magamnak
Utána járva van ilyen cég ami ilyen hi-fi kábelt gyárt a legolcsóbb termékük 499Euro... muhahah eladok fele áron 100db-ot és meg van lézersugaras berendezés komplett ára ez ám a biznisz...
-
#28734
vodkaboy22
addikt
Reggie0
#28728
vodkaboy22
addikt
válasz
Reggie0
#28728
üzenetére
Azért ez se kutya
Tetszik az ötlet! Az más kérdés, hogy nem vagyok agyatlan barom audiofool, hogy próbálkozzak is vele

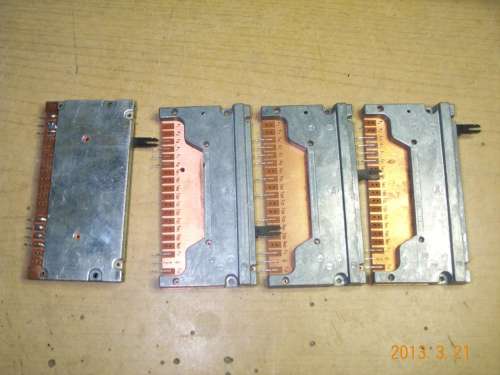

Bár amin most gondolkodok az se kutya rezisztor végű optocsatoló, már csak ilyen alkatrészt kellene találnom gyakorlatilag sehol nincs csak tranzisztor csatolású ...
De maradok a bevált ALPS potinál szerintem.
Yaxley potit meg találtam 9000 ft... nesze neked fog meg jól... -
#28728
Reggie0
félisten
vodkaboy22
#28714
Reggie0
félisten
válasz
vodkaboy22
#28714
üzenetére
Hasznalj termisztort, amit tudsz futeni es huteni(pl. peltier elemmel). Persze igy gyorsan nem tudsz szabalyozni, de ha a nehany masodperces beallasi ido megfelel, akkor idealis.
Ha osztoba raksz 1 NTC es 1 PTC tipusut, akkor lehet egyszerre futeni vagy huteni oket.
-
darvinya
titán
-
darvinya
titán
válasz
Lompos48
#28724
üzenetére
Mind a kettő rendeléses volt.
1 szállítmány német raktárból jött és előttem bontották fel a csomagot.
2 Lomex-es és ottani egy nem pultos mondta el mi melyik.Kettőn ugyanaz a jelzéssel volt ellátva.
Műszer nem volt nálam, mert nem teljesen odakészültem.
De holnap kiderül.
Más
Ennek így van valami értelme?
Azaz 680pF bekötésre gondolok.
-
#28719
totya694
őstag
vodkaboy22
#28717
válasz
vodkaboy22
#28717
üzenetére
Üdv
A "minőségi" potijaim nekem is bontottak de tuti van köztük ami túlél engem is
(főleg a fiókba lévő használaton kívüli Preh csúszó potijaim).. -
#28718
CPT.Pirk
Jómunkásember
vodkaboy22
#28717
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#28717
üzenetére
Nem kell drága potit venni, szerezz egy régi kazettás decket mint én tettem, azokban kb. mindben minőségi poti van és akkor még egy rakás más alkatrészt is ki tudsz termelni belőle.
-
#28716
CPT.Pirk
Jómunkásember
vodkaboy22
#28714
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#28714
üzenetére
Még mindig egy normális poti a bemenetre a legjobb megoldás.
-
#28713
Reggie0
félisten
vodkaboy22
#28711
Reggie0
félisten
válasz
vodkaboy22
#28711
üzenetére
Analog szorzoval nem egyszerubb? Mondjuk AD632. Vagy valtoztathato erositesu erositovel? Mondjuk ad8336.
-
#28712
Lompos48
nagyúr
vodkaboy22
#28711
Lompos48
nagyúr
válasz
vodkaboy22
#28711
üzenetére
Az előző kapcsoláshoz ovábbra is teljes szkepticizmus a hozzáállásom. Szerintem nem jó. De dobd össze egy kísérleti lapon - csak pár alkatrész az egész - és eldől.
Az optöcsatolűsssal pedig inkább az a baj, hogy ehhez az alkalmazáshoz csak az a típusú optocsatoló használható. Ez azért van így, mert nem a klasszikus fototranzisztor, fotodióda vagy akár opamp a kimeneti része, hanem egy fotocella.
Más kérdés, hogy elérhető-e vele a logaritmikus szabályozás, figyelembe véve az adatlapban szereplő jelleggörbét. Ugyanakkor nem hiszem, hogy meg tudnál spórolni 2 darabot, mert ha elképzeled azt, ami egy mezei potméternél történik, akkor tisztán látszik, hogy mind a soros, mind a párhuzamos szegmens változtatására szükség van.Továbbra is ajánlom a tegnap már említett TCA730A vagy hasonló, [link], [link] erre a célra kifejlesztett áramköröket.
-
#28711
vodkaboy22
addikt
vodkaboy22
#28710
vodkaboy22
addikt
válasz
vodkaboy22
#28710
üzenetére

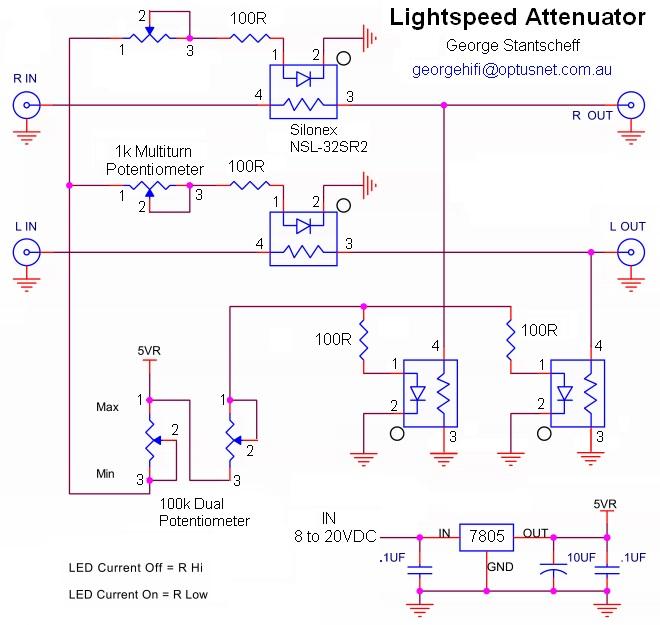

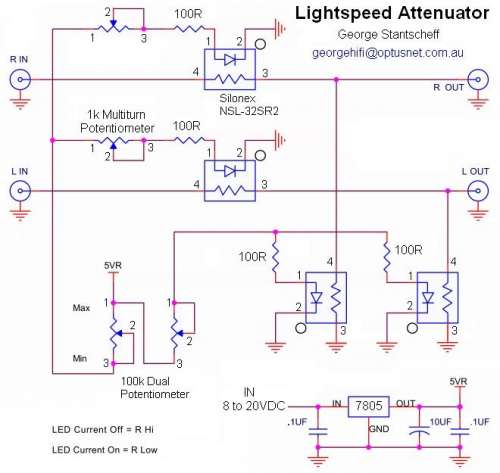

Még ilyen ötletem van
Csak a 2 csatornához a 2db optocsatolót használnék 1 közös potival és a jelútban lévő optocsatolót fix ellenállásra cserélném. Vélemény? csak valami 20-40k optocsatoló kellene
-
-
#28708
Lompos48
nagyúr
vodkaboy22
#28707
Lompos48
nagyúr
válasz
vodkaboy22
#28707
üzenetére
Gondolom azért, mert a tranzisztor nem csinál semmit, a jel pedig szépen végighalad az R8-R6-R3 láncon.
-
#28706
vodkaboy22
addikt
vodkaboy22
#28704
vodkaboy22
addikt
válasz
vodkaboy22
#28704
üzenetére
Útközben annyi módosítást még csináltam, hogy a bejövő dupla 4,7k - emitter - 4,7k csomópontban az első ellenállást 20k-ra növeltem. így: 20k - emitter - 4,7k. Kisebb a forrás felé a terhelés.
-
#28705
Lompos48
nagyúr
vodkaboy22
#28703
Lompos48
nagyúr
válasz
vodkaboy22
#28703
üzenetére
Ha a hasznos jel nyitja a tranzisztort, akkor kapásból akkorát fog torzítani, hogy majd ámulsz. Azaz, amíg a nyitó feszültséget el nem éri, addig nem csinál semmit. Csak esetleg a csúcsoknál. Ugyanakkor mit vársz el egy tranzisztortól, aminek a kollektora a nullára van kötve 1k-n keresztül, az emittere pedig ugyancsak a nulla körül mozog, mert gondolom a bemeneten vonaljel van maximum.
Ha már Tina, akkor szépen szimuláld le. Ne csak feszültségeket, áramokat, hanem köss a bemenetre virtuális generátort, a kimeneten pedig nézd az eredményt a virtuális szkóppal!
-
#28704
vodkaboy22
addikt
vodkaboy22
#28703
vodkaboy22
addikt
válasz
vodkaboy22
#28703
üzenetére
Rosszat töltöttem fel íme a jó! : JÓ google drive-ról tina file
-
#28703
vodkaboy22
addikt
Lompos48
#28702
vodkaboy22
addikt
válasz
Lompos48
#28702
üzenetére
Pontosan akkor kell tranzisztorkodnia
Amikor van bejövő jel amúgy nem. És ha van akkor a bejövő jel egy részét le kell osztania. Ha van időd és tudnál tanáccsal élni, íme a tina file: Google drive link -
#28702
Lompos48
nagyúr
vodkaboy22
#28701
Lompos48
nagyúr
válasz
vodkaboy22
#28701
üzenetére
Ez mind szép, de: az emitteren kell folyjon annyi áram, ami a kollektor- és bázisáram összege. Namármost a C1 felé nem lehet, az R6, R3 útvonalon csak, az IC van, aminek a bemeneti árama nano- vagy egyenesen pikoamper nagyságrendű. Balfelé az R8-ason keresztül gondolom a jelforrás található. Vagy másik kérdés: mi fogja neked biztosítani a tranzisztor nyitásához szükséges Ube feszültséget (0.6-0.7V). Na, és akkor hogy fog az a szerencsétlen tranzisztor tranzisztorkodni? Mer' ha nincs mi "kinyissa", akkor nem tranzisztorkodik.
-
#28701
vodkaboy22
addikt
Lompos48
#28700
vodkaboy22
addikt
válasz
Lompos48
#28700
üzenetére
Collector 1k keresztül földre kötve bázis feszültség osztón +15V felé 10k -15V felé 8.2k + 2k log poti és közvetlen bázison nagy kondi földre kötve, hogy ne jusson be frekis zaj
Valami ilyen az elképzelés persze ennek komoly része az , hogy a tranyo emiterre 2db 4,7k ellenállás közé van kötve.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(főleg a fiókba lévő használaton kívüli Preh csúszó potijaim)..
