diamondface
tag
válasz
bepken
#27791
üzenetére
Ez Neked akár jót is jelenthet annyiból, hogy ha egy nóném készülékkel kapcsolatban pozitív a tapasztalat (merthogy tulajdonképpen az), akkor ha te veszel 10k körül egy -talán egy fokkal- jobbat, akkor azzal nem jársz rosszul.
Általában a boltban ki lehet próbálni az ilyen cuccokat, én simán lennék olyan pofátlan, hogy mérőszalaggal is végigmérném a boltot keresztben-hosszában próbaképpen
-
-
#27791
bepken
veterán
diamondface
#27784
bepken
veterán
válasz
diamondface
#27784
üzenetére
sebaj. azért köszi a segítséget
-
-
válasz
#22145024
#27786
üzenetére
Nagyon kicsi nyákra lenne, nincs hely, szóval tranzisztormentes megoldás lenne a legjobb... (Olyannal már megvan a kapcsolás, de úgy csak kétoldalasra fér el...)
SAA1064, meg MAX6956 lenne jó, de ezek irgalmatlan drágák ($4, az sok, főleg, hogy a 7219 meg $1,7) :SDe néztem a HC595-öt már én is...
-
#22145024
törölt tag
4033-as?
http://www.electronicecircuits.com/electronic-circuits/4033-7-segment-common-anode-display-counter
A tranyókat használva, valszeg nem roskasztja meg a uC-t.Vagy van ez, bár nem olvastam végig, de mintha "inverzben" működne (mármint, hogy fordítva kapcsol kis és be):
http://arduino.cc/forum/index.php?topic=71308.0 -
Mondjun valaki olyan IC-t, ami 7 szegmenses, több digites, közös anódos LED kijelző meghajtására megfelelő, plíz
Keresgélek már egy ideje, de csak közös katódosra van, a TLC5940 meg nem az igazi.
SMCE22e kijelzőhoz kéne, nem az a nagyon durva darab, de az Atmega uC direktben már nem bírja el. -
#27783
darvinya
titán
[CS]Blade2
#27781
darvinya
titán
válasz
[CS]Blade2
#27781
üzenetére
Hát ez így még mindig nagyon zavaros.
És nehéz kivenni mit csináltál.Csak 1 tipp.
piros -
sárga(1 elemtartóból ) + kapcsoló bal alsó
fehér + kapcsoló jobb alsó
sárga(2) + kapcsoló bal felső -
#27782
bepken
veterán
diamondface
#27780
bepken
veterán
válasz
diamondface
#27780
üzenetére
amivel Te dolgoztál, az valami komolyabb/drágább kütyü volt?
-
#27781
[CS]Blade2
addikt
darvinya
#27754
[CS]Blade2
addikt
válasz
darvinya
#27754
üzenetére
Nem igazán akar összejönni.

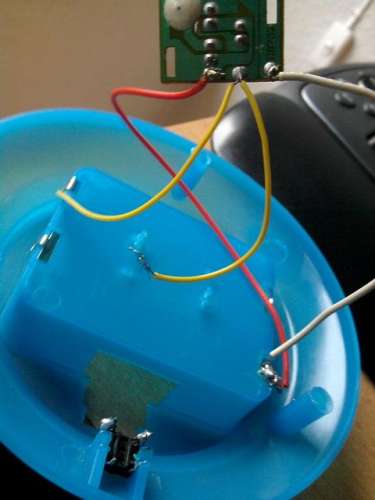

A NYÁK-on balról jobbra: [bal felső kép]
piros / sárga-sárga / fehér (4 vezeték)
Amihez lehet kötni:
elemtartó + és - / valamint a kapcsoló két lába (2+2 láb)(Ami nem volt kiszakadva vezeték: az a két sárga középről, és 1 sárga az elemtartóból, a többi nem volt a helyén.)
Ebből feltételezem, hogy az egyik sárga megy a elemtartó egyik pontjára, a másik a kapcsoló egyik lábára.
Amit próbáltam:
% piros és a sárga a kapcsolóra, mellé a fehér + sárga - (ha a kapcsoló piros lábát és a fehér +t még összekötöm, akkor 1 kapcsolással elindul, ha nyomkodom, akkor mindig kezdi elöl, ha a program végéra ér megáll.)% fehér és sárga a kapcsolóra, mellé a piros + sárga - (ugyanaz)
% piros a pluszra is és a kapcsolóra is, mellé egyik sárga - , a másik lóg a levegőbe valamint a fehér a kapcsoló másik lábán
(ilyenkor nyomva kell tartani a gombot, és 1x lefut, aztán megáll.)%kapcsoló nélkül, ha a sárga - , és a piroson és a fehéren is kapja a +t, akkor 1x lefut, és a másik sárgát kell egy pillanatra nekiérinteni a piros*fehér*+ csomónak, akkor újra lefut.
-
-
bepken
veterán
válasz
Lompos48
#27777
üzenetére
köszönöm Neked is! lehet wiki-n is rákeresek még
bár igazából az árak alapján nyilvánvalóvá vált számomra, hogy maximum az ultrahangos készülékbe fogok beruházni...ITT a termék paramétereinél azt írják, 0,5 % a pontosság. az szerintem még egy 40-50nm-es helyiség esetében is elfogadható.
(#27778) diamondface! pont ezért vagyok én is összezavarodva...az árkülönbségek is hatalmasak! és az "ultrahangos" kifejezést az olcsóbb termékeknél láttam csak. annál viszont tényleg egyértelműen kell egy pointer.
-
diamondface
tag
válasz
bepken
#27776
üzenetére
Azért teszem off-ba ezt, mert nem vagyok biztos a dologban;
régebben dolgoztam olyan ultrahangos távmérővel, amin lézerpointer is volt. Annál a készüléknél a lézer csak 'célzásra' kellett, szóval a lézerpöttyel tudtad belőni, hogy mit mértél pontosan. Mert ugye ahhoz, hogy meg tudd mérni az adott pont távolságát, szükség van egy sima, és a szerkentyűdre lehetőleg merőleges felületre. A kütyü pedig azt az időt méri, amialatt visszaverődik a hang a felületről.
Az, amit mi használtunk viszonylag pontos volt. Centiméteres elérések csak akkor voltak, ha nem volt neki megfelelő a felület.És most következik az, amit az elején említetettem, hogy nem tudok: van-e olyan távolságmérő is, ami csak lézerrel működik? A fény esetében biztos nem könnyű pontosan visszaverődési időt mérni...
-
bepken
veterán
válasz
darvinya
#27773
üzenetére
köszi, én is az itt található árakból indultam ki. de nem vagyok sokkal előrébb, ugyanis inkább tapasztalatokra, véleményekre volna szükségem. véleményre például, hogy szerintetek mennyire komoly készülékben kell gondolkozni egy átlagos felhasználónak (tehát mondjuk használnám egy héten 1-2 alkalommal, pár szoba alapterületének lemérésére) vagy épp tapasztalatokra, hogy a két eljárás (ultrahang/lézer) között mekkora differencia van mérési eredményben. mert teszem azt, ha 3 centiméternyi a különbség és így egy szoba nem 18,7nm lesz, hanem 19nm...szóval az nekem belefér
(#27774) mezis! köszönöm szépen! annyira sokat nem szeretnék rászánni...akkor inkább marad a mérőszalag
-
bepken
veterán
sziasztok!
előre is elnézést kérek, ha rossz helyen teszem fel a kérdésemet. amennyiben így van, kulturált útbaigazítást kérnék
tehát lézeres távolságmérőt keresek, de fogalmam sincs, milyet és mennyiért érdemes venni...természetesen nem ipari célokra lenne használva, tehát nem feltétlenül kell milliméter pontossággal dolgoznia. én egy 10e HUF környékén gondolkozok, de egyáltalán nem baj, ha van ennél olcsóbb is
ja igen! ajánlottak (elektronikai szaküzletben) ultrahangos mérőt, de az eladó szerint ez kevésbé pontos/megbízható...tehát inkább csak lebeszélt róla...ez a gyakorlatban is helytálló információ vagy csupán kevesebb lett volna rajta a haszon?
![;]](//cdn.rios.hu/dl/s/v1.gif)
a válaszokat előre is köszönöm!
szép napot! -
#27770
hcl
titán
diamondface
#27769
válasz
diamondface
#27769
üzenetére
Már amelyikben, de ja, elég könnyű ilyet kitermelni belőlük
-
diamondface
tag
válasz
diamondface
#27766
üzenetére
a tálcás megoldású dvd-játékosokban pedig pont ilyen elven működő háromállású kapcsoló van, amia tálca két végállását 'figyeli'
-
#27767
Lompos48
nagyúr
diamondface
#27766
Lompos48
nagyúr
válasz
diamondface
#27766
üzenetére
Nem is az. Csak azért adtam példának, mert a funkciója megfelelő. Ehhez kellene keresni forgó konstrukciót.
Amit elképzeltél egyáltalán nem rossz, ha sikerül szépen megcsinálni.
-
diamondface
tag
válasz
Lompos48
#27764
üzenetére
Csak ez nem néz ki forgatópotinak
Buherálnék pl. két cd-lejótszóból kiszuperált rugós-végálláskapcsolóból (egymássak szembefordítva) meg egy, a kamupoti tengelyére erősített rúdból egy kapcsolót. Ez a rúd 'lökdösné' hol az egyik, hol a másik kapcsolót, és a kapcsolók rugója tartaná középállásban őt alaphelyzetben -
Lompos48
nagyúr
válasz
darvinya
#27760
üzenetére
Ezek a megoldások (2 gombbal) digitálisan vezérelt potenciométerek. A 2 gomb egy felfelé és egy lefelé számláló digitlis számlálót vezérel, vagy pedig ugyanazon számlálót egyik vagy másik irányba.. A számláló pedig egy digitális hangerő IC bemeneteit vezérli (erre csak egy régi példa jut eszembe, az AD7110, de van/volt Philips meg Siemens is), ami a digitális bemenetek függvényében csillapító erősítők (az említett típus esetén minden bit 1.5dB csillapítást jelent). Kiváltani egyszerűen egy "rotary encoder"-rel nem lehet, mert az kissé másképp működik. Elképzelhető egy elektronika közbeiktatásával.
Létezik olyan kapcsoló, amelyik 3 állású, de mindig visszatér középre (ne kérdezzetek típust, mert nem tudok) amivel a 2 nyomógombos konstrukció kiváltható. Meg kell keresni. -
#27762
#22145024
törölt tag
diamondface
#27761
#22145024
törölt tag
válasz
diamondface
#27761
üzenetére
Ilyen jellegű forgópoti szerintem csak "shuttle-jog" rendszerűben létezik (nem tudom a rendes nevét), horror áron. Vagy egy régi jobb fajta videóbol kell kibontani. Talán máshová -nagy tömegben- nem építettek ilyen forgókapcsolót, ami rugóerőre visszaugrik, ha elengeded. "B" verzió lehet a karos háromállású kapcsoló, abból van olyan, ami visszaugrik középre, ha elengeded
-
diamondface
tag
-
-
diamondface
tag
válasz
diamondface
#27757
üzenetére
Közben szétkaptam egy ilyet, hogy megnézzem az érinkezőit. És sajna ez a mondtom: 'a
vezérlés már meg van oldva az
erőlködőn belül', enyhén szólva nem igaz sajna.
Pic nélkül nem megoldhaó ilyen alkatrésszel. De hátha vkinek van jobb ötlete -
diamondface
tag
válasz
diamondface
#27757
üzenetére
Keress rá erre: ECW1J-B24-BC0024
Ezt beszerelni is könnyű, mert "van nyele" -
diamondface
tag
válasz
agoka07
#27755
üzenetére
Szia
Én személy szerint egy rotary encoderre tippelnék, mint egy lehetséges megoldás. Kiszuperált egér görgetőjében találsz ilyet, vagy lehet kapni is végtelenített potméter (vagy valami hasonló) néven.
Nem pont azt csinálja, amit te akarsz, hanem végtelenítve körbeforog, de a célodnak szerintem megfelel, mert a vezérlés már meg van oldva az erőlködőn belül -
agoka07
senior tag
-
#27754
darvinya
titán
[CS]Blade2
#27752
darvinya
titán
válasz
[CS]Blade2
#27752
üzenetére
Hát én meglátásom alapján a piros lenne a -, a sárga vezérlő + vagy a fehér a vezérlő +.
Kettő közül valamelyik, de mindig a vezérlőt kapcsoljuk.
De kapcsolhatjuk a LED + is, csak addig mindig fut a program önmagának.
Vagy akár mind kettőt is megszakíthatjuk.Tehát:
1. bekötés
Piros - (ez most van így bekötve
eredetileg ez a szín a + , csak rossz a bekötés)
Sárga + (3V vagy 1.5V vezérlő +) ezt megszakítani egy kapcsolóval
Fehér + (4.5V LED +, ami eredetileg ez szín a - , csak rossz a bekötés)2. bekötés
Piros - (ez most van így bekötve eredetileg ez a szín a + , csak rossz a bekötés)
Fehér + (3V vagy 1.5V vezérlő +) ezt megszakítani egy kapcsolóval
Sárga + (4.5V LED +, ami eredetileg ez szín a - , csak rossz a bekötés)etc …
-
#27752
[CS]Blade2
addikt
darvinya
#27750
[CS]Blade2
addikt
válasz
darvinya
#27750
üzenetére
[link]
- Eredetileg a gombbal lehetett ki-be kapcsolni.
- Az elemtartón a --on a sárga, a +-on a piros és a fehér egyszerre, és a piros-fehér mellé még hozzáér a másik sárga, akkor felvillannak a LED-ek: a piros, majd a piros-kék, utána piros-kék-zöld, majd egyesével megy körbe, később egyszerre 2-esével, majd villog mind3, aztán megáll. Eredetileg kezdené elölről, amíg be van kapcsolva. -
agoka07
senior tag
Sziasztok.
Adott egy Tevion 5.1-es erősítő, aminek készítettem egy ládát. A vezérlése gombokkal működik, még a hangerő vezérlése is. Ehhez kellene nekem egy olyan kapcsoló aminek a kiosztása (on)-off-(on), potenciaméter alakja van és váltáskor vissza rúg az off állásba. Ezt néztem, csak nem tudom, hogy vissza rúg-e és hogy a kiosztása megfelelő-e?
Kezdő vagyok, a magyarázat is annak megfelelő, köszönöm előre is!
-
#27750
darvinya
titán
[CS]Blade2
#27747
darvinya
titán
válasz
[CS]Blade2
#27747
üzenetére
Jó lenne tudni, hogy most mit csinál.
Jobb kép a nyákról.
Egyáltalán volt rajta eredetileg kapcsoló. -
#27749
[CS]Blade2
addikt
Lompos48
#27748
[CS]Blade2
addikt
-
#27748
Lompos48
nagyúr
[CS]Blade2
#27747
Lompos48
nagyúr
válasz
[CS]Blade2
#27747
üzenetére
Nem tudom megmondani. Ahhoz ismerni kellene a kapcsolót meg az áramkört is. Próbálkozz variációkkal, elrontani nem lehet. Vagy lehet megmondja majd másvalaki, aki látott már közelebbről ilyet.
-
#27746
Lompos48
nagyúr
[CS]Blade2
#27744
Lompos48
nagyúr
válasz
[CS]Blade2
#27744
üzenetére
Mert a fotó legtetején a NYÁK felső szélénél az az alatt a szürke gyanta/műanyag pötty alatt egy IC rejtőzik, ami mindezt levezényli.
-
#27744
[CS]Blade2
addikt
[CS]Blade2
addikt

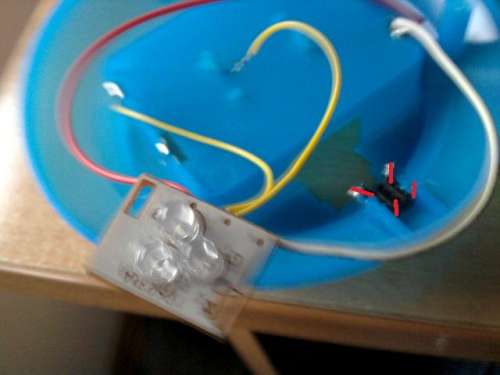

Valaki tudna segíteni, hogy a francba lehetett ez gyárilag bekötve: (3db AA-s elem, 1 kapcsoló és 3db LED - és váltva világítanak elvileg, bár nem tudom, mitől.)
Illetve van rá esély , hogy rossz a kapcsoló, be lehet ezt kötni fixre? -
#22145024
törölt tag
válasz
Reggie0
#27730
üzenetére
Lehet hogy én voltam peches, de majdhogynem rendszerint ez történt. Aztán mikor újfent így jártam, rá pár napra visszamentem és még hozzácsaptam mást is (hogy legyen értelme visszamenni
), akkor megint hiányos volt. De lehet már normalizálódott, csak nekem nem volt ezt türelmem kivárni.
Az meg külön vicc, hogy képtelenek egy ügyfélhívót felrakni. Ez szerintem már tiltott szerencsejátékra való felhívásvodkaboy22:
Igen, a "kukázós" rész tényleg jó! -
#27729
vodkaboy22
addikt
#22145024
#27728
-
#22145024
törölt tag
válasz
Reggie0
#27727
üzenetére
Mer' egy mondjuk 20 tételes rendelésnél nem az van a zacskóban, amit kértél. Vagy az SMD-kerámiákra nem írják rá az értéket és a feszt, etc...
Már évek óta nem járok a kiskerbe, pont a fenti dolgok miatt. Ja és drágább is általában. Ettől függetlenül, általánosságban véve ez a legjobban ellátott bolt Mo-on) -
#22145024
törölt tag
válasz
darvinya
#27724
üzenetére
De lehet, csak nem éri meg a "csomagbontási költség", vagy a nagyker limit (aszem 10k) miatt. De neten rendelve legalább azt kapod, amit kérsz. Ha a pultnál állsz sorba, egyrészt marha sokáig tart, másrészt min. 2x kell hogy menjél és még akkor sem biztos, hogy az lesz a zacskóban, amit szeretnél...
"SMD LED-nél 120° vagy a 160° ad több fényt?"
Ha a mcd (milicandela) értéket elosztod a sugárzási szög által behatárolt gömbszelet felületével, akkor össze tudod hasonltani két LED-nek a kisugárzott összteljesítményét, vagy akár a "szemed felé néző fényerejét".
(bővebben nézd meg a wikin a candela származtatását...) -
Lompos48
nagyúr
válasz
darvinya
#27715
üzenetére
Akkora méretben (5mm), pláne 50V-os feszültségen nem láttam csak .22uF-ost, Maximális kapacitást, amit láttam, az .47uF, ugyancsak multistrat, de az már jócskán nagyobb. Közben elment volna mellettem az idő?
Oriont kerestem, de nem találtam, ezért bele se kottyintottam az ügybe.
-
Lompos48
nagyúr
válasz
didyman
#27704
üzenetére
Itt azért megemlítem, hogy a hagyományos, nagy pufferkondik pocsékul viselkednek nagyfrekin, így a gerjedést adott esetben semennyire sem képesek a tápvonalakon zárni. Pártíz mikrós kondi, száz nanós kerámia ilyenkor pálcát tör.
Ez mind igaz. Én azzal csak annyit akartam mondani/írni, hogy a táp nem produkál magasabb frekvenciás zajokat. A stabilizátor ICk hidegítése kerámiakondenzátorokkal pedig egy itt már "lerágott csont". Ha pedig az ICk gerjedése meg lett előzve, más zajforrás a tápban nincs (mert, ugye, a brumm az nem zaj
). -
nyogo83
senior tag
Van egy kapcsolouzemu tapegysegem(regebbi mobil rackhez volt), 5V, 12V kimeno feszultseggel. Egy ideje mar csak teszt tapegysegnek hasznalom, viszont most eszrevettem hogy a kimeneti oldalan az egyik felpuposodott(egy 680uF 16V-os). Felturtam az osszes alkatreszemet, de csak 470uF es 1000uF van. Gyanitom nem problema, ha kicserelem egy 1000uF 25V-s re?
Ahogy neztem a NYAKon, kimeno agankent a stab ICknel egy 1000uF 16V illetve kozvelenul a kimeneten meg 680uF van.
-
didyman
őstag
válasz
Lompos48
#27642
üzenetére
"Tápból zaj nem nagyon van hogy érkezzen. Onnan csak a brumm, de az is kérdéses ekkora szűréssel."
Itt azért megemlítem, hogy a hagyományos, nagy pufferkondik pocsékul viselkednek nagyfrekin, így a gerjedést adott esetben semennyire sem képesek a tápvonalakon zárni. Pártíz mikrós kondi, száz nanós kerámia ilyenkor pálcát tör. :-)
-
And
veterán
válasz
kiss.adam
#27701
üzenetére
"Milyen hardvert kéne hozzá építenem"
Például: Willem EPROM Programmer (hardver + kezelőszoftver), vagy egy másik: [link], utóbbi kicsit egyszerűbbnek tűnik.
"és milyen szoftvert kellene programoznom?"
Miért is kéne szoftvert 'programoznod' egy eprom égetéséhez? -
#27702
mezis
félisten
GrooveHero
#27697
mezis
félisten
válasz
GrooveHero
#27697
üzenetére
A vékony vezetéket az állatok (meg az emberek is) nehezen fogják észrevenni. Kell rá valamilyen élénkszínű jelzőszalag.
Elsősorban megpróbálok keresni, ha nem járok sikerrel akkor barkácsolok egyet!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
