Sziasztok!
Egy kis segítségre lenne szükségem:

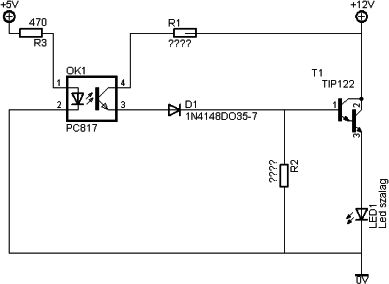

Építenem kell egy led meghajtó egységet, melyet egy arduino rendszernek kell kapcsolgatnia.
Az egység előreláthatóan led szalagokból állna. Mivel az arduino digitális kimenete nem terhelhető büntetlenül, ráadásul bolondbiztosnak is kell lennie, azaz külső helyszínen, hibásan szerelt se tegye tönkre a rendszert, ezért egy optocsatolóval választanám le.A led szalag hossza nem ismert, valószínűleg 1-3 méter hosszú darabok, vagdalva, körgyűrűbe forrasztva.
A kész világítás céltábla szerű körgyűrűkből áll, melyeknek a központtól kifelé kell ütemre pulzálniuk.A lenti kapcsolás lenne több példányban alkalmazva, egy-egy gyűrűt meghajtva.
A kérdéseim a következők lennének:
1) helyes így a bekötés? polaritás, működés helyessége..
2) Mekkora ellenállás kell az R1-nek, hogy az optocsatoló rendben működjön?
3) R3 értéke mekkora, illetve szükséges a használata?
4) 0.6W fémréteg ellenállások megfelelőek ehhez?
5) D1 elhagyható e, illetve mi a szerepe?
6) A TIP122 alkalmas erre a feladatra?Esetlegesen a számítási módot is szivesen megismerném, hátha tanulok belőle.
Köszönöm : Kisi.
Szerk* A +5V jelképezné az arduino kimenetét, illetve a test sincs közösítve, csak most vettem észre, hogy összehúztam.
-
darvinya
titán
Kéresem lenne egy kis segítségben.
Q1, Q6, Q8, Q9, Q21: 2SC945-P (NPN silicon transistors)
Q3, Q4, Q7, Q16, Q17: 2SK30A-Y (N-channel JFET transistors)
Q5,10,11,13,14,18,19: 2SK117-GR (N-channel JFET transistors)
Q12, Q15, Q20: 2SA970-GR (PNP silicon transistors)
Q2: 2SC2240-GR (NPN silicon transistor)
D1,3,4,5,7,9,10,11,12: 1SS-133 (switching diodes)
D2: S5500G (400V/1A rectifier diode)
D6: RD6.2JB-2 (6.2V Zener diode)
D8: MTZ6.6 (6.6V Zener diode)
LED: LN28RP (red LED)IC1-IC3: M5218L or NJM4558S (dual operational amplifiers)
Q1,Q4,Q5,Q10: 2SK30A-Y (Silicon N-channel JFET transistors)
Q2,Q3: 2SC732TM-GR (NPN silicon transistors)
Q8,Q9: 2SC945-P (NPN silicon transistors)
Q6: 2SC2240-GR (NPN silicon transistor)
Q7: 2SA970-GR (PNP silicon transistor)
D1,D3,D5,D8-D12: 1S2473 (switching diodes)
D2: S5500G (400V/1A rectifier diode)
D6,D7: 1S188FM (Germanium diodes)
D13: RD5.1EB-3 (5.1V Zener diode)
D14: SLP135B (red LED)Ezeket az alkatrészeket mivel lehet helyettesíteni amit itthoni boltban is van?
Köszönöm a segítséget.
-
Lompos48
nagyúr
válasz
McSzaby
#27989
üzenetére
Kibontva - ha hozzáférsz - széthúzod az összekötő kábeleket és csak egyet-egyet hagysz töltődni. Méréssel eldől, hogy melyik töltődik és melyik nem. Szétbontva bekapcsolás előtt is mérhetsz egyet rajtuk egyenként. Ha a feszültségük nagyon kicsi, akkor már nem éleszthetőek. Most kapásból nem tudok értéket, de ha lesz mérési erdemény, akkor letárgyaljuk.
-
Lompos48
nagyúr
válasz
McSzaby
#27985
üzenetére
Valószínű az akku hibája. Nem megyek részletekbe. Ha a jelzés nem tűnik el 1-2 óra bekapcsolás után, akkor kuka. Nézd meg hány voltos akku van benne. Ha 12V-os (és azt találtam, hogy 4 db. 12V/6Ah-s akkut tartalmaz
[link] ), akkor egy akármilyen autóakkut kívülről rákötve a belső helyett, ellenőrizni tudod, hogy az akku kivételével rendben van-e minden.Akkut javítani nem lehet, ha beadta a kulcsot. Mindenesetre cserélni lehet és nem nagyon drágák. Az is kérdés, hogy mind a 4 rossz-e?
-
McSzaby
őstag
Sziasztok!
Hozzám jutott egy elég jó rackbe szerelhető UPS, ami jó állapotban is lehetne akár. Bekapcsolás után sípol, majd felvillan a battery fault-t jelző led. Nem nagyon értek hozzá, hogy esetleg kell-e valami beállítás és az miatt nem működik, de ez már egy másik topik. A kérdésem az lenne, hogy ilyen esetekben mi szokott tönkremenni ezekben? Csak szimplán elöregszik az akku, vagy valami esetleg kisül belőle? Illetve még az a kérdés, hogy magát az akkut lehet-e javítani, vagy érdemes egyből valami újat keresni a neten? Elég komoly cucc lenne és nehéz hozzá akkut szerezni.. Ha rákötök egy gépet, akkor az áram gyönyörűen folyik át rajta és működik jól egyedül ez a funkciója nem működik..
A típus: MGE Pulsar Extreme 1500C
-
Lompos48
nagyúr
válasz
darvinya
#27978
üzenetére
Csak lm317 számító van az app-ban, de az engedi 4A-t is.
OK. A számító csak az ellenállások számítását biztosítja. Aztán az LM317-tel csak az a baj, hogy nem tudja a 4A-t. Ahhoz a korábbi 4 db. LM317-tel szerelt kapcsolást kellene szimulálnod. Ha a szoftver ismeri az LM338-at, akkor ellenben helyben vagyunk. Ugyanakkor az is lehet, hogy a kisebbel szimulálva is jó az eredmény, mert a külvilág számára a 2 típus ugyanúgy működik, csak a max. áram paraméterében különböznek.

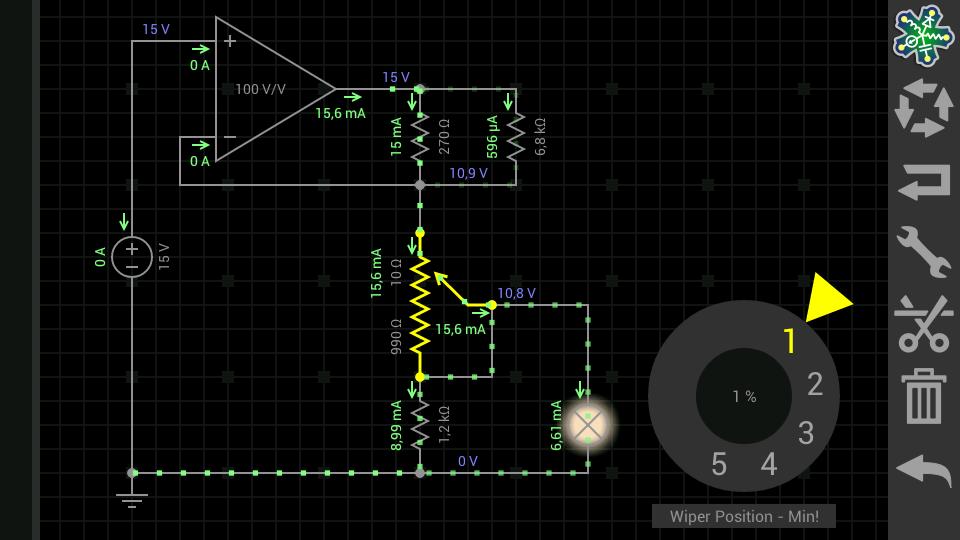

Mi lehet a hiba?
Az, hogy ismét csak nem opampról beszélünk/-tünk.
-
Lompos48
nagyúr
válasz
darvinya
#27960
üzenetére
Itt azért valami nem tetszik nekem. Én nem műveleti erősítővel csináltam, mert nem arról szólt a téma. Abban a 3 lábú stabilizátor IC (kisebb áramra LM317, nagyobbra LM338) a lelke az áramkörnek és a cél a kimeneti 7...12V el egészen 4A "szopott" áramig.
Ez mintha más lenne, vagy én nem látom jól?
-
#27976
FireKeeper
nagyúr
FireKeeper
nagyúr
a tinában találok valahol sztereó potit, neadjisten footprintet hozzá?
-
#27975
vodkaboy22
addikt
FireKeeper
#27974
vodkaboy22
addikt
válasz
FireKeeper
#27974
üzenetére
Próbálkoz
kalóz-kikötőben -
#27974
FireKeeper
nagyúr
vodkaboy22
#27972
FireKeeper
nagyúr
válasz
vodkaboy22
#27972
üzenetére
hát
ncore-ontanulmányi portálon csak 9.4.1-eset találtam, de majd akkor körülnézek máshol is. -
Reggie0
félisten
válasz
fero02
#27956
üzenetére
3C-ombos borda kell. Ha a 30W folyamatosan elofordul, akkor a LM338K tipusut kell venni(TO-3 tokozasu). Ekkor a bordanak 2.33 K/W hoellenallasa kell, hogy legyen, 25 fokos kornyezeti homersekletet feltetelezve. Ha a LM138K-t valasztod, akkor elegendo "csak" 3.16K/W-os. Vagy ventillator is kelleni fog.
Nehany borda a teljesseg igenye nelkul:
SK481-250AL 1,8K/W
SK32-75AL 2,8KW
SK96-84 3K/W
SK96-120 2,9K/W
SK-96-128 2,8K/W
SK48-50 2.8K/W
SK08-50-CB 2.3K/W
SK08-75 1.8K/W
SK03-50 2,6K/W
SK03-75 2,1K/W
SK03-100 1,6K/W
SK88-37,5 1,6K/W
SK88-50 1,3K/W
SK88-75 1K/W
SK88-100 0,8K/W -
#27972
vodkaboy22
addikt
FireKeeper
#27969
vodkaboy22
addikt
válasz
FireKeeper
#27969
üzenetére
9.2.1-es verziot ajánlom 9.3-mas bugos. Annak readme-jében le van írva minden. Neked annyi különbség, hogy wine-al kell telepíteni (wine program loader linux jobb gomb és utána next next next... ) végül csak crack file másol és mivel nincs sys32 winfos mappád nem kell registryvel többet ércelődni szegény pads utána indulni fog de azt se tudja fiu-e vagy lány
-
#27970
moha21
veterán
vodkaboy22
#27967
moha21
veterán
válasz
vodkaboy22
#27967
üzenetére
JB-n próbáltam, nagyon bugos volt.
-
#27969
FireKeeper
nagyúr
vodkaboy22
#27968
FireKeeper
nagyúr
válasz
vodkaboy22
#27968
üzenetére
mmint konkrétan a PADS telepítése érdekelne, nem a linux/virtuális gépé, ez utóbbit már csináltam párszor
-
#27968
vodkaboy22
addikt
FireKeeper
#27966
vodkaboy22
addikt
válasz
FireKeeper
#27966
üzenetére
Nem akarlak megsérteni, de szerintem az én magyarázatomnál sokkal jobbat találsz itt logout-on komplett jó cikk formájában
, de ha valami nem megy írj szívesen segítek, de mint az kiderült (ma is megkaptam az előadásomon) képes vagyok túl elragadott módon "dumálni" és elfutok a lényeg felett
-
#27966
FireKeeper
nagyúr
vodkaboy22
#27961
FireKeeper
nagyúr
válasz
vodkaboy22
#27961
üzenetére
akkor érdemes egy virtuális gépre tolnom egy linuxot és arra a pads-et... már így is alig van tárhelyem, de hát ez van
ha megkérnélek, a linux-ra való telepítés menetéről írnál pár sort privátban, ha épp ráérsz?amúgy tinában is van layout tervezés?
-
#27965
moha21
veterán
vodkaboy22
#27962
moha21
veterán
válasz
vodkaboy22
#27962
üzenetére
Nálam totál bugos volt.
-
#27963
vodkaboy22
addikt
Lompos48
#27957
vodkaboy22
addikt
válasz
Lompos48
#27957
üzenetére
Lompos lenne egy kérdésem:
Kis erősítő fejhallgatóhoz megint...
Kapcs rajz
Blog link:
A 4 óra folyamatos üzem után azt vettem észre, hogy fejhallgatóban kicsit "serceg" vég állásban 100k potival pedig elkezd kicsit gerjedni. Ezt úgy, hogy a bemelegedett állapotban a huzal ellenállás kb 80 fokos, míg a fet bordája 65-70 (multiméter hőmérő szondával mérve).
A termikus zaj ekkora lenne, hogy kihalljam sercegésnek? Persze az nagyon kis zajszint teljesen csöndes szobában vettem csak észre.
De fet-nek nem hiszem, hogy ekkora zajszintje lenne... Inkább a stab IC-nek (+-21V ot kapnak kb 400mA terhelés mellett a borda nem vészes 45 fokos kb.)
Esetleg a műverősítő melegedése miatt van ekkora zajszint? (op27g adatlapja szerint nem hiszem.)
A műverősítő +- lába közé tettenm 10nF-os Fólia kondit közvetlen a foglalat mellé. (Nem volt kerámiám több.)
Esetleg ez lehet gond?
Válaszaid előre is köszönöm! -
#27961
vodkaboy22
addikt
FireKeeper
#27958
vodkaboy22
addikt
válasz
FireKeeper
#27958
üzenetére
Pads-re tipp
wine + ubuntu 12.04-10 vagy winxp virtual machine. Se win7 se win 8 se normal xp alatt nem sikerult megvarazsolnom nekem se pedig anno hazit is kellett csinalnom vele szakiranyon .
Kulonben pads talán a legjobb.
De a tina 1szerűsége meg 1re jobban tetszik.
OrCad-től sajna feláll a hátamon a szőr... Volt nálam anno tiszta verzio is az még rosszabb volt mint a nem tiszta pedig kapta a frissitéseket... A kedvencem az volt amikor fél órája mentegettem szorgalmasan és egy "érdekes" program összeomlás után kiderült, hogy a legelső mentés van csak meg neki kb az üres cad + cím...
-
Lompos48
nagyúr
válasz
fero02
#27956
üzenetére
Ellenállásokból semmi különos nem kell, Valami 100uA körüli áramok folynak rajtuk. Ahhoz, hogy kezelhetőek kegyenek 1/4 vagy 1/2W-osak simán megteszik.
A hűtőborda, ha előreláthatóan huzamosabb ideig használod 7V kimenettel - mint korábban is írtam - át kell vegyen kb 30W-ot, ami nem kevés, mondhatnám, hogy elég sok. A számítása elég bonyolult, ha nem ismersz egyes fogalmakat.
Kapásból azt mondanám, hogy egy ekkora legalább kell:
-
#27958
FireKeeper
nagyúr
Lompos48
#27957
-
#27957
Lompos48
nagyúr
FireKeeper
#27955
Lompos48
nagyúr
válasz
FireKeeper
#27955
üzenetére
A rajz TINA-val készült. Bevallom NYÁK rajzot még nem próbáltam vele, pedig állítólag tud. Én is OrCAD párti vagyok. De azt se próbáltam, hogy egy TINA állomány importálható-e abba. Rég nem készítettem már NYÁkokat. Ha sikerül, adj róla egy jelzést!
-
Lompos48
nagyúr
válasz
darvinya
#27953
üzenetére
Az IC a stabilizátor. Ez azt jelenti, hogy akár 15V, akár pl. 21V bemenet esetén is a kiszámolt kimeneti feszültséget adja. Az ellenállásos osztó a kimeneti érték beállításához/kiszámolásához kell. A potencióméter CSAK azért van ott, hogy a kimeneti feszültség 7...12V között legyen változatható. Végülis ez volt a feladvány. Nem? Az említett 2 kondi a bemenet -GND(vagy REF) és a kimenet-GND(vagy REF) lábak közé kell az esetleges gerjedés elkerülésére.
Egyetlen poti is elég lenne, de azt a kimeneti áram változásával mindig másképp kell(ene) beállítani. Arról nem is beszélve, hogy 15V bemenet és 7V kimenetnél, ha tényleg 4A-t akarsz a kimeneten, a potinak bírnia kell a (15-7)x4=32W teljesítményt disszipálni tudni. Igaz az ICnek is, de az megoldható hűtőbordával, amit a potenciométerre nem tudsz szerelni.
-
Lompos48
nagyúr
válasz
fero02
#27950
üzenetére

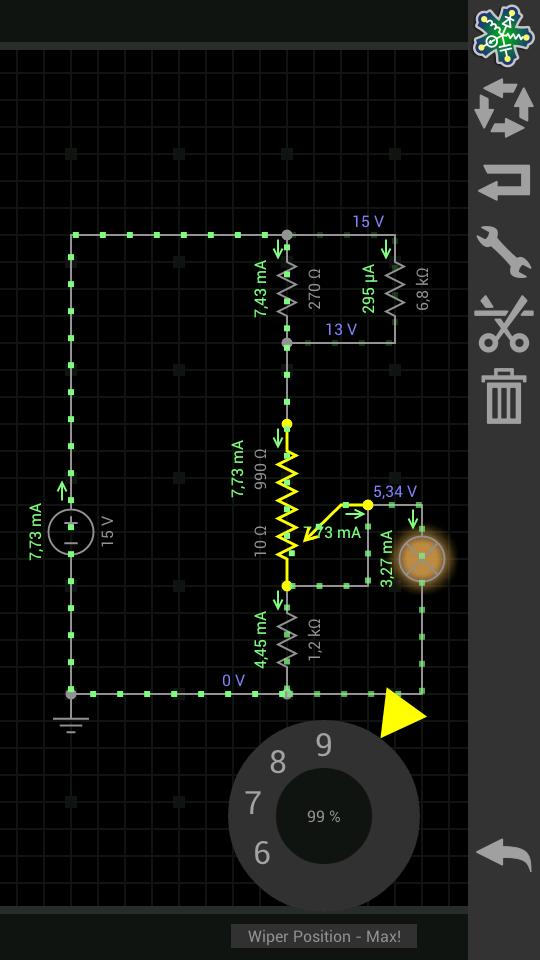

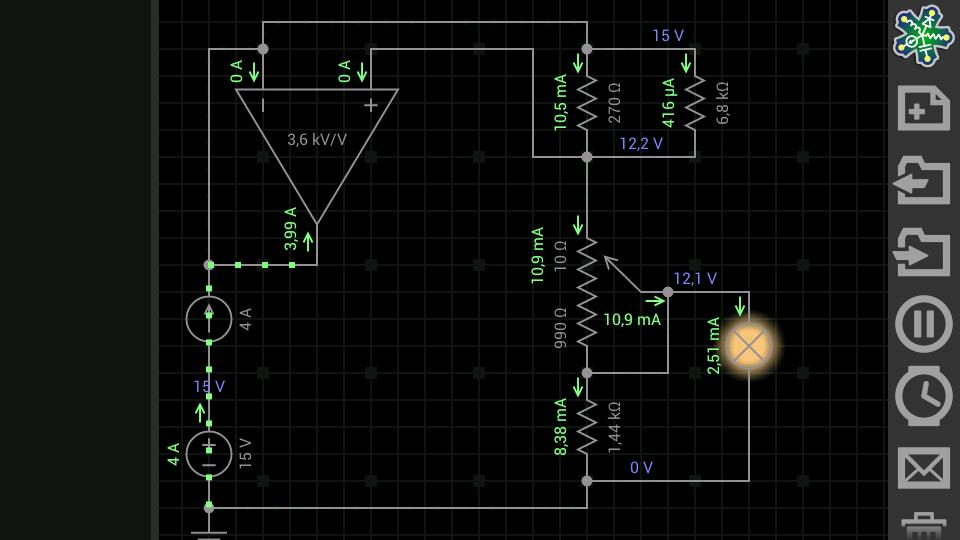

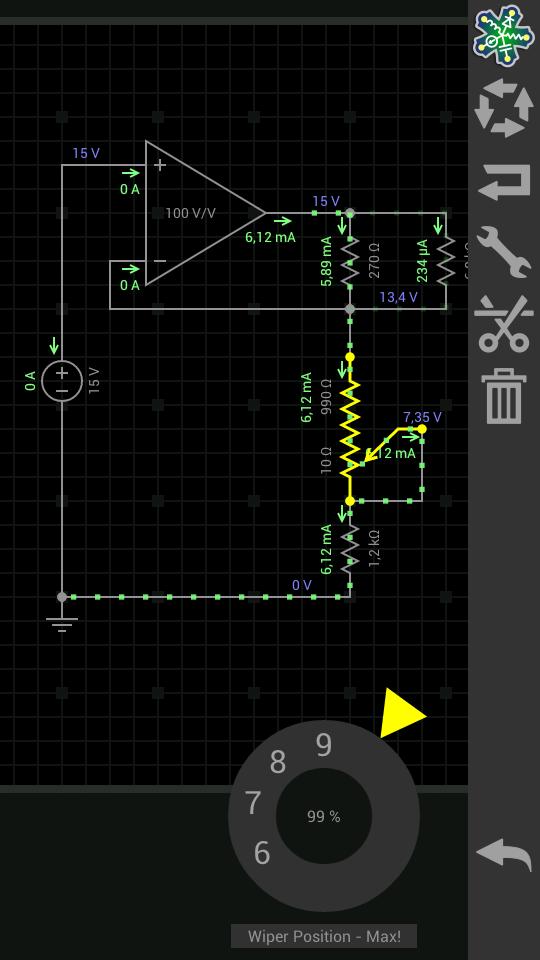

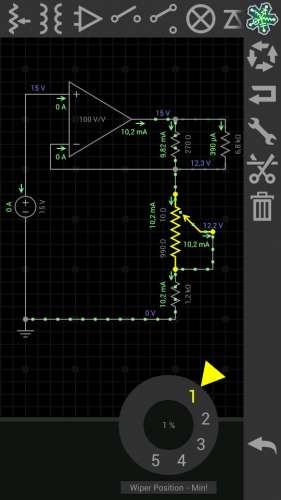

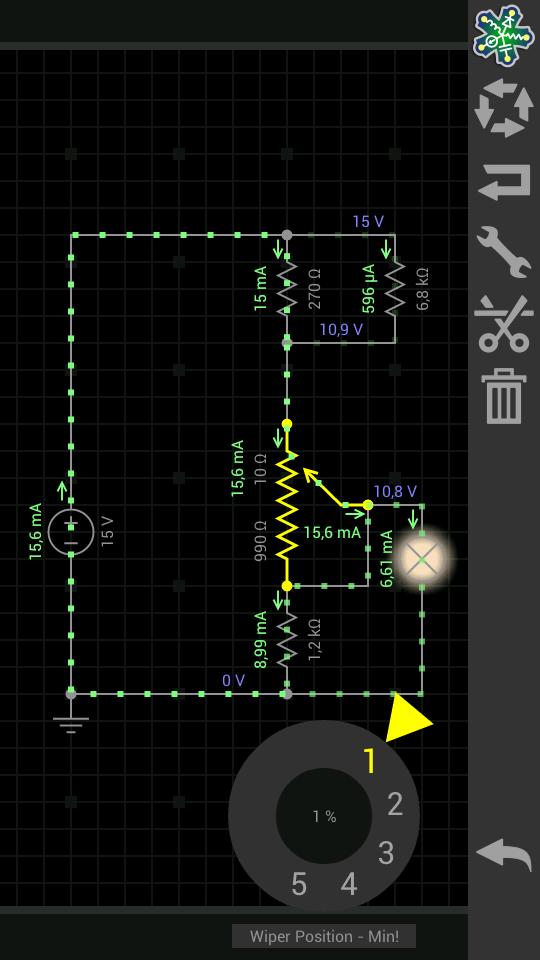

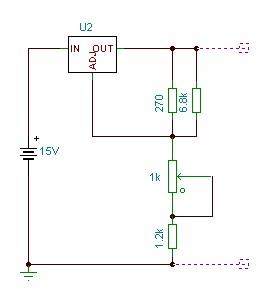

Ha LM338-cal csinálod a rajz ez lenne:
A felső ellenállás azért van 2 párhuzamosból kialakítva, hogy standard értékekből álljon össze a kívánt 2 feszültségérték.
Ha a sok alkatrészest választod, az ellenállások ugyanolyan értékűek kell legyenek, mert a 2 típusú IC ugyanazt csinálja.

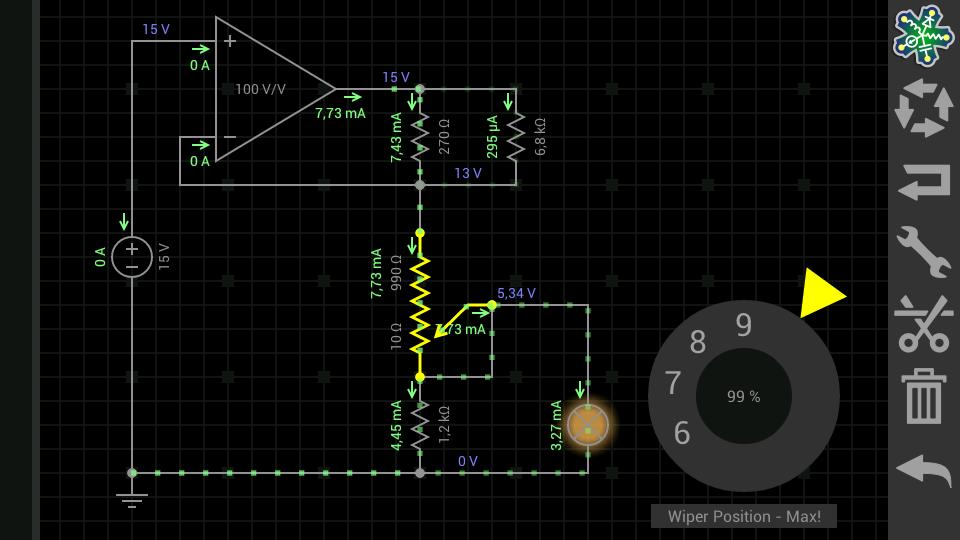

Szimulált értékeket most nem csináltam, mert a program (TINA) nem ismeri az LM338-at és valamilyen okból az LM317-ből sem lehet vele 750mA-nél többet kisajtolni.
-
Lompos48
nagyúr
válasz
fero02
#27947
üzenetére
Jó neki az a töltő, mert kicsit többet a(hay, mint 15V. A 270Ω-os ellenállás marad, a 2.3kΩ-ost pedig cseréled egy 1kΩ-osra sorbakötve egy 1k-os potenciométerrel. A potméter két végállásában lesz a 7 meg a 12V.
Természetesen az LM338-cal a megoldás elegánsabb és egyszerűbb is.
A fennebb kiszámolt ellenállásokat kötheted oda is egy az egyben, gond nélkül. Ráadásul kevesebb feszültségtartalék is kell neki. -
-
Lompos48
nagyúr
-
#27938
PHM
addikt
vodkaboy22
#27937
PHM
addikt
válasz
vodkaboy22
#27937
üzenetére
A stabilizátorok kimenetén akkor is van feszültség, ha a bemenetükön
nincs meg a minimális feszültség. Csak kisebb és már nem stabilizált.
Ez az oka a jelenségnek. -
#27937
vodkaboy22
addikt
vodkaboy22
addikt
Kérdés van egy tápom ami 2 secunder tekercsből lett középleágazással megcsinálva. Utána egyenirányítás és CLC aztán 7815/7915. A kérdésem:
Az egyenirányító diódák után raktam 2 ledet + és - oldalra 2k-val. Miután kikapcsolom az eszközt a - os oldali led sokkal hamarabb elalszik. Miért?
Elméletileg ha a 7915 már nem kap 18V-ot akkor a kimenetén nulla lesz nem? Ergo a fogyasztó nem tudja leszívni? (még nem mértem rá. Sötétben most vettem észre.) A regulátorok elött meg csak a led-ek vannak fogyasztóként. Vagy a 7915-nek ennyivel nagyobb fogyasztása lenne?
Válaszokat előre is köszi.
Bár jobban belegondolva, ha a 7915 18V alatt is ad a kimeneten feszt akkor teljesen érthető mert a fogyasztó negatív ágban kb 100 ohm eredőnek felel meg, míg pozitív ágban 9V alatt már zárnak a félvezetők. -
artiny
őstag
válasz
Reggie0
#27922
üzenetére
így csináltam, vegul ezt valasztottam(nem tudom hogy jó e):
http://i.imgur.com/NOgzi5J.pngXn = 100,000 V
Xm = 55V
0,025 % +- 0,005 %
__________________________absolut: (0,025*55 / 100) + (0,005*100 / 100) = 0,01875 V
real. (0,025) + (0,005 * 100 / 55) = 0,034 % -
erikke17
őstag
Rejtélyek...
kjani18 - Szétszedtem tiszta száraz, kivettem visszatettem ugyan azt csinálja.
PHM - 2 led van rajta mindkettő villog meg kialszik, gondolom ha egyik led döglődne akkor még a másik világitana igy szerintem vagy valami forrasztás szórakozik vagy az ellenállás, bár kitudja, hogy van bekötve.. [Ugyan ilyen] szóval nem nagyon szétszedhető.. Meg annyi hogy CANBUS-os. Rendben holnap rápillantok forrasztásokra hátha ahogy melegszik aztán valahol elenged
-
PHM
addikt
válasz
erikke17
#27925
üzenetére
"Ellenállás vagy a led haldoklik rajta?"
Igen.
Első körben erről kellene meggyőződni.
Ha szétszedhető a lámpa, külső tápról egy ellenállás segítségével tesztelheted
a ledeket. Ha azok jók, csak az ellenállást kell cserélni.
Nézd át a forrasztásokat is, lehet, hogy elengedett valamelyik. -
mezis
félisten
válasz
erikke17
#27925
üzenetére
A 230 V 60 LED-es fényforrással jártam hasonlóan. Ennél egyértelműen a LED guvadozott. Volt amikor 2 hét pihenő után ismét működött egy kicsit. A túlzott igénybevétel miatt. Tettem korlátozó ellenállást, már tovább bírta, de most megint kiguvadt egy. Tovább növelem az ellenállást.
-
erikke17
őstag

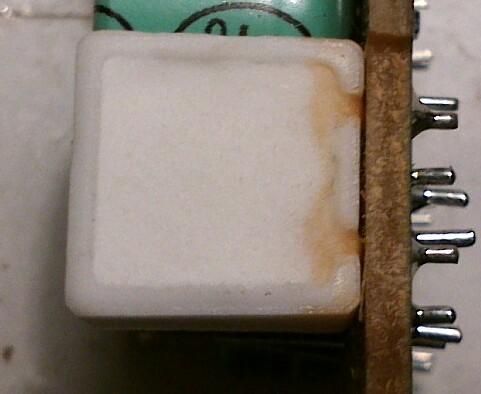

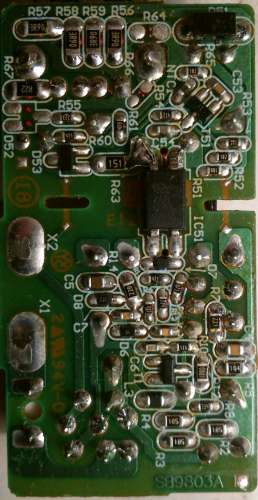

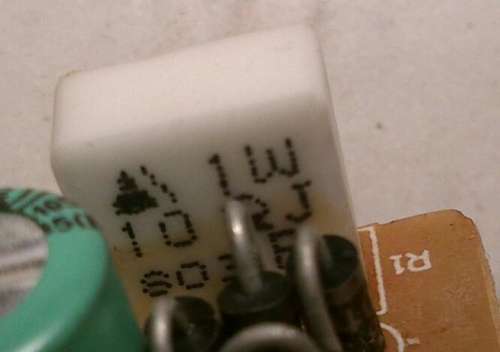

Üdv, autón a rendszám megvilágitást szofita LED-ekre cseréltem a hagyományos izzókat, kb fél évesek lehetnek, de ma az egyik el kezdett haldoklani, egy darabig világit majd egy idő után kel kezd villogni, majd elalszik aztán egy idő után megint el kezd világitani vagy nem.
Ellenállás vagy a led haldoklik rajta? vagy valami más baja lehet, vagy dobhatom ki?
Előre is köszi.. -
artiny
őstag
válasz
Reggie0
#27922
üzenetére
A legelsonel ahol 4 1/2 volt
19999 ez ugy fugg ossze a mereshatarral,hogy
200-- a ket -- lessz akkor a 0,01 >> hasonlo modon kell megalapitani(vagyis ilyen modon van összefugesben a mereshatar esa a 4 1/2) ?2.)
3 1/2 az érteke a muszernek,
1999
200- tehat igy jott ki a 0,13.)
55 V meresnel a tartomany 100,000V >> tovabb nem tudom hogy kene
% of reading + % of range
a range mivel a 100,000V a vessző után 3 drb szamjegy lehet ezert 0,001 % lessz a range
a reading az nem tudom mi lessz, mi lehet -
Reggie0
félisten
válasz
artiny
#27921
üzenetére
oda van irva, hogy 1/2 4 digites a kijelzo. Ez azt jelenti, hogy ki tud irni egy egyest(ez a fel digit) es utana 4 teljes digitet, azaz rendes szamot. Tehat 19999 a legnagyobb szam amit ki tud irni es a tizedespontot oda rakja ahova a mereshatar megkoveteli.
1) ott van, hogy 0.05% of range. Azaz itt az abszolut hiba nem digitekben van megadva, hanem a skalahoz viszonyitva. Tehat itt 0,1/100*55V+0,05/100*300V
2) igen az abszolut hiba annyi. A relativ meg 55V*0,5/100 .
3) ott van a tablazat cimsoraban, hogy % of reading + % of range. Ez azt jelenti, hogy a X+Y formatumban leirt ertekekbol ugy kell kiszamolni, hogy X/100*<mert ertek> a relativ hiba es Y/100*<mereshatar> az abszolut hiba. Ennek a szamitasat mar meghagyom neked
-
artiny
őstag
válasz
Reggie0
#27919
üzenetére
koszonom a válaszokat
"a legnagyobb kiirhato ertek 199,99V" ezt hogyan allapitottad meg?
0,03% ból ?Input Impedance 10MΩ ezt nem is kell használni (felhasználni) ?
Számomra ez jelenti a foleg a nagy gondot,hogy meghatarozzam a 0,01V -t.
Van még ezen kivul harom meromuszer aminel meg kell hatarozni ugyan ezt.
1.)
http://i.imgur.com/3GPQ0fq.png55 V DC -t mertunk. >> 300V mereshatar, relativ: 0,05 % [resolution 100mV]
de itt nem jelzi a hogy X* digit2.)
http://i.imgur.com/8PVjdtd.png55 V DC, >>> 200V 100mV ± 0.5% of rdg ± 1 digit
1*0,1 lessz??
3.)
http://i.imgur.com/NOgzi5J.png55V DC, >>>> 100.000V 10.1 M ohm +- 2 %
itt sem irja az hogy X*d szoval itt nem tudom
Jó lenne ha megtudnátok válaszolni nekem
-
Reggie0
félisten
válasz
artiny
#27918
üzenetére
a relativ: 0.03%
az abszolut: az adott mereshatarban kijelezheto legkisebb ertek(digit) negyszerese.Tehat 55V meresenel te 200V-os mereshatart hasznalsz, ahol a legnagyobb kiirhato ertek 199,99V, azaz a legkisebb 0,01V . Magyarul az abszolut hibad: 4*0,01V . Mivel 55V-ot mersz a relativ hibad 55V*0,0003. A ketto osszesen: 0,0565V .
-
artiny
őstag
A feladatom az hogy kiszámítsam az abszolut es relatív hibát...55V mérés
A táblázat szerint nekem additív hiba multiméternél mennyi lessz?
http://i.imgur.com/Se8gmfz.jpg
(4*digit >> 4 * 10M ohm (ez most mili vagy Mega ) >> 4*0,001)4 * 0,001 ?
-
#22145024
törölt tag
válasz
darvinya
#27911
üzenetére
Akkor az összesen 0.6-ot ad. Az több mint a 0.4
Pasztával öntsd nyakon, a végén úgy is le kell mosni. A 0.7-es ón határeset, de elmegy. Tégy egy keveset a páka hegyére és azzal "mártogasd" végig a lábakat (ha egy csíkban vannak a lábak, akkor végig is húzhatod a hegyet egyhuzamban). A foly.szer mellett a másik nagyon fontos, hogy a hegy jól nedvesedjen az óntól. E két kitétel együtes megléte nélkül könnyen gányolássá fajulhat.Nekem már sikerült a lomexes legolcsóbb tégelyes foly.szerel is csinálni ilyesmit, biztos olcsóbb mint egy ezres. Az ersa meg sok éve is 7-8k-ba került. A lomexest nehezebb lemosni és nem segíti elő olyan jól a nedvesítést az alkatrész lábain.
-
-
-
darvinya
titán
válasz
#22145024
#27907
üzenetére
Szerintem oda van írva.
Amúgy jó lenne ilyen microHDMI csati lábait evvel leforrasztani, mert a 30W-oshoz nincs 0.3mm fej.
Forrasztó állomást meg nem veszek hobbihoz.Még arra gondoltam, hogy forrasztó smd pasztával csinálom meg.
De ilyen fecskendős forr.paszta javaslat nem igazán volt.
Mondjuk 5h.
), Cadence és még van sok. Keress guglin PCB Design-ra.
már nekem is az van...
Használod jó?
Új hozzászólás Aktív témák
ekkold- Redmi Note 13 Pro 5G - nem százas, kétszázas!
- Fujifilm X
- DOOM - The Dark Ages
- Gyúrósok ide!
- Projektor topic
- Szombathely és környéke adok-veszek-beszélgetek
- PROHARDVER! feedback: bugok, problémák, ötletek
- Gurulunk, WAZE?!
- Everest / AIDA64 topik
- Geri Bátyó: B550 szűk keresztmetszet, de mi és miért?
- További aktív témák...
- Bomba ár! HP 250 G8 - i5-11GEN I 16GB I 512GB SSD I HDMI I 15,6" FHD I HDMI I W11 I Cam I Garancia!
- AKCIÓ! AMD Ryzen 7 3800X 8mag 16szál processzor garanciával hibátlan működéssel
- Így lesz a Logitech MX Keys magyar billentyűzetes
- MSI CreatorPro Z16P - i7-12700H, RTX A5500, értintőkijelző
- Csere-Beszámítás! Asztali számítógép PC Játékra. I5 12400F / RTX 3070 / 32GB DDR4 / 1TB SSD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
