darvinya
titán
Hifi
Nemrég volt műsor egy Hifi lemezjátszóról, ami még hihető is.
Konkrétan 60kg-os lejátszó, aminek legtöbb része öntött fém, hogy rezgés csillapítás minél jobb legyen.
Ezáltal hangszedő tű csak lemezről vegye jelet, és test ne befolyásoljon.
Csak pár hiba csúszott be konstrukcióba:
-hajtó motor öntött testre van rögzítve
-lemeztárcsa hajtása gumi ékszíjjal történik áttétellelHoTaZo
Nagyjából ugyanazt írták, csak kernel kibővítette a további hiba lehetőségekkel és ennek megkeresével.
-
HoTaZo
addikt
válasz
Kernel
#58094
üzenetére
Ez egy Lidl-ös fritőz, a zöld lámpa addig világít, amíg a hőfokot el nem éri. Hogy ez glimmlámpa vagy sem, nem tudom. Szerintem olyan, mint a vasalón, hajsütőn szokott lenni.
Sajnos a magyarázatod nagyrésze kínai nekem (ez az én hiányosságom). Van egy mérőm, de őszintén, nem értek a használatához.mezis: nem, csak egy állásban.
-
Kernel
nagyúr
válasz
HoTaZo
#58092
üzenetére
Ha a piros kapcsoló egyáramkörös (vagy kettő, de az egyik ág beragadt), akkor a dugó egyik állásában a fázist átengedi, a zöld glimmlámpa pedig a szórt kapacitásokon keresztül a test, vagyis a védőföld felé záródva halványan világíthat, ez lehet normális is.
Ha feltételezzük, hogy glimmlámpa, ami nagyon érzékeny, viszont ritkább belőle a zöld, de létezik.
Célszerű ellenőrizni a főkapcsolót, hogy a fentiek közül melyik érvényes rá.
Ami szétszedés nélkül is vizsgálható, hogy ellenállást kell mérni a védőföld / test (ezek egymáshoz vezetnek) és a villásdugó két pólusa között, bekapcsolt állapotban, a fűtőbetét-test közötti átvezetés ellenőrzésére.
Utána jönne az, hogy belül nincs-e beázva, korrodálva valahol, ami átvezetést képezhet. De testzárlat esetén a védőföld miatt lenyomná az automatát, így legfeljebb kisebb átvezetésről lehet szó. Vagy csak tisztán a kapacitás, ami természetes.
-
HoTaZo
addikt
Sziasztok!
Nem tudom hogy aggódnom kéne miatta vagy se.

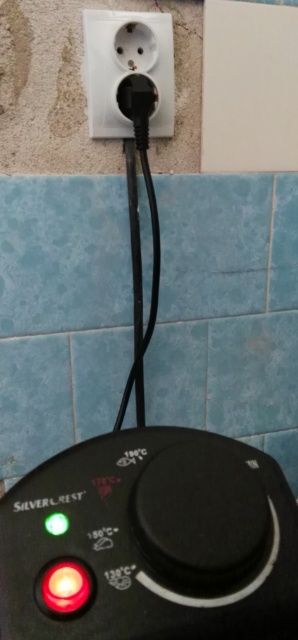

Van egy 16 Amperes kismegszakítóra kötött konnektorból elvezetett dupla konnektorom (a ház vezetékelését, megtervezetten végezte szakember), a dupla konnektort, mint egy hosszabbító-elosztót, megfelelő vezetékkel történt összekötéssel vezettem át egy falon és rögzítettem a falba. Egy sütőt és egy mikrót üzemeltet (a újonnan vásárolt sütő garanciális üzembe helyezésekor a szaki rendben tálalta a bekötést).
Minden rendben is működik. Viszont múltkor egy érdekességet vettem észre. Általában a konnektor felső foglalatába szoktam a mikró helyére alkalmanként egy fritut bedugni, bekapcsolásig semmi nem világít. [kép]
Most a sütő helyére, az alsó foglalatba dugtam be a fritut és azt vettem észre, hogy a kis zöld lámpája halványan elkezdett világítani. [kép]

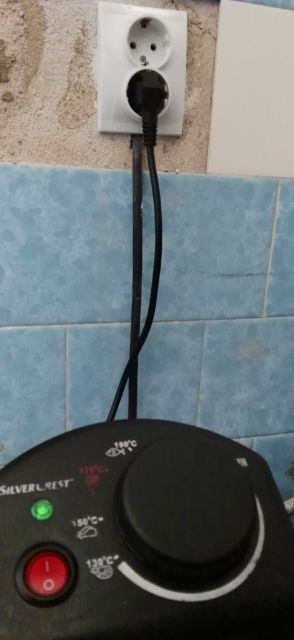

Ha bekapcsolom a fritőzt, akkor erősebben világít a zöld is. [kép]Ha megfordítottam a dugót az aljzatban, akkor nem világított. A fritu rendesen működött mind a két pozícióban es aljzatban.
Van-e jelentőssége ennek vagy valami hiba ez, s akkor mi az?
Vagy nincs jelentőssége, semelyik készülékre sincs ez negatív hatással. Hiszen eddig mindegyik készülékem (sütő, mikró, fritőz) probléma mentesen működik... -
Lompos48
nagyúr
-
#58083
tordaitibi
veterán
gyenesmartin
#58082
válasz
gyenesmartin
#58082
üzenetére
Bocs átugrottam a (#58078) hsz-odat.
Jónak nézem. -
#58082
gyenesmartin
őstag
tordaitibi
#58081
gyenesmartin
őstag
válasz
tordaitibi
#58081
üzenetére
Azt már kijavítottam rajta, le is írtam.
De itt egy javított.
Természetesen nem közvetlenül a hálózatra vannak bekötve, hanem a főkapcsoló után minden, csak azt nem rajzoltam be (ez csak egy részlet a teljes kapcsolásból)
-
#58081
tordaitibi
veterán
gyenesmartin
#58076
válasz
gyenesmartin
#58076
üzenetére
Jó, az alap, de a K3 elejtve záró segédérintkezőjén vezesd a K2-re az időreléről, nagyon fontos hogy amikor már tutira elengedett, csak akkor húzhat meg a K2, különben Paksig leverdesel minden védelmet.
Visszafelé is kéne keresztreteszelni a K3-mat is a K2 segédérintkezőn, ez kizárja hogy bármilyen okból a kettő egyszerre legyen behúzva.Mégegy, a K2-K3-ra ne a bejövő RST menjen, hanem legalább a főkapcsoló, a K1 után. Eseteleges hibakeresésnél, taperolásnál nagyon nagy lórúgásoktól kíméled meg magadat és másokat így.
-
Czimby
addikt
Az lehetséges, hogy ez az elektronika visszadolgozzon a hálózatba és károsítson más készüléket?
Ha igen, mivel lenne célszerű szűrni vagy leválasztani?
-
#58078
gyenesmartin
őstag
gyenesmartin
#58076
gyenesmartin
őstag
válasz
gyenesmartin
#58076
üzenetére
Kis változtatás rajta, hogy a 2. mágnes kapcsoló rá van kötve a 3. egy NC kontaktjára és a 3. pedig a 2. NC kontaktjára.
-
Kernel
nagyúr
válasz
xxxjjjkkk
#58075
üzenetére

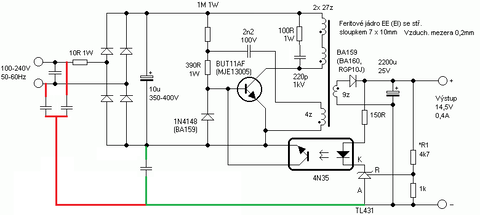

Példa kedvéért egy egyszerű dugasztáp jellegű áramkör:
Van egy kis természetes kapacitás a primer-szekunder között, amit nem jelöltem.
Szokott lenni egy zavarszűrő kondenzátor, amit zölddel rajzoltam, a kimeneti negatív és Graetz-negatív között. Kisebb teljesítményű tápoknál ez a kondi elmaradhat.
Mindezek eredője az a "virtuális" kapacitív osztó, amit pirossal rajzoltam. Tehát az nincs ott látszólag, csak ezzel próbálom szemléltetni azokat az eredő kapacitásokat, ami az AC betápot nagyjából megfelezi és a kimenetre átviszi.
- Ezek természetesen jelentéktelen áramok, nem életveszélyes. Ha meg akarjuk mérni a kimeneten létrejövő feszültséget (AC) a hálózati nullához képest, még a műszer is leterheli, lejjebb húzza, tehát kevesebbet fog mutatni a valóságnál.
- De az előfordulhat, hogy fordított irányú bedugásra mást mutat, mert a kapacitások kiszámíthatatlansága miatt az osztásviszony is kiszámíthatatlan (nem pont felező).
Egyébként a hifisek ebbe a jelenségbe szoktak belemagyarázni hülyeségeket, pedig magát a hangot nem befolyásolja elvileg. De azt meg tudja tenni az egyszeri hifis, hogy elkezdi méregetni. Nahát, fordítva mást mutat, akkor biztos más a hang is. Innen kezdve tág teret kap a fantázia, bele lehet képzelni olyan dolgokat, ami nincs is.
-
#58076
gyenesmartin
őstag
gyenesmartin
őstag

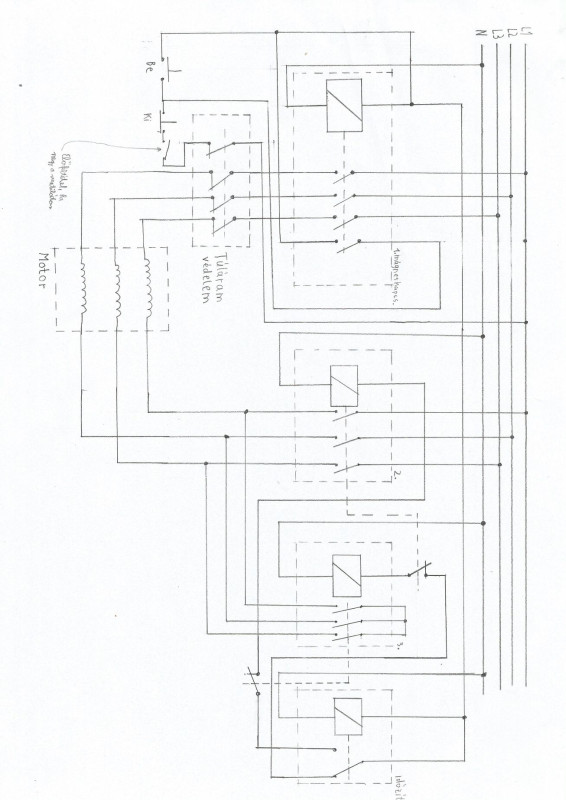

Sziasztok!
Munkahelyen ment tönkre az egyik gépnél a kapcsolószekrény. Egy ventilátort és a munkagépet kapcsolja. A lényeg, hogy a gépet csak akkor lehet bekapcsolni, ha megy a ventilátor, a gép pedig csillag-deltában induljon.
Jelenleg maga a kapcsolószekrény átláthatatlan bonyolultságú, ezért is szeretném leegyszerűsíteni, de mégis működjön a lágyindítás benne. Egy időzítő váltana a csillag és a delta között.

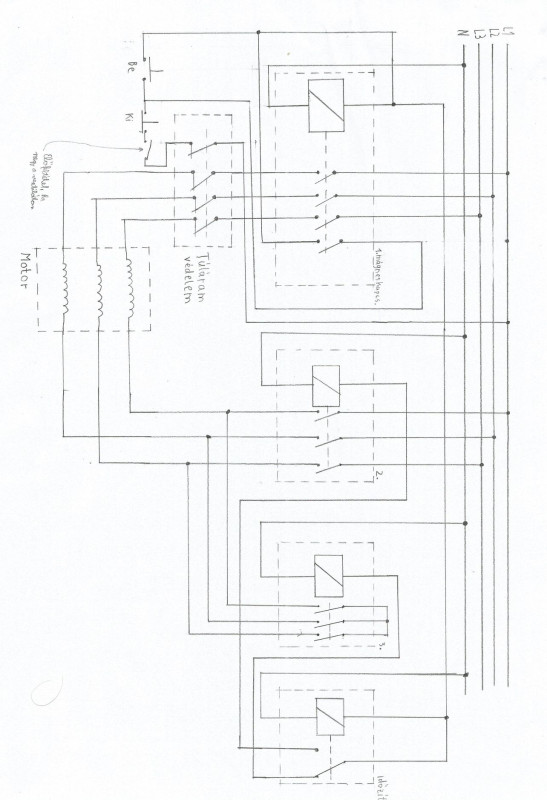

Csináltam hozzá egy kapcsolási rajzot amiben nem vagyok biztos, hogy működhet ezért is kérdezem meg, mit kéne rajta változtatni, ha kell. Ne ott tegyek valamit tönkre.
Hogy lehet úgy képet beilleszteni, hogy csak rá keljen kattintani a képre és kihozza azt egy új lapra? -
xxxjjjkkk
senior tag
Lehet próbálkozni esetleg a dugó megfordításával, így némileg változnak a kapacitásviszonyok / osztásviszonyok a fázis-nullához képest, de nem biztos, hogy bármit is segít. Az valószínű, hogy a jelenség ártalmatlan, mivel a kijelzőt, illetve érzékeny bemeneteket határoló diódák védik a káros feszültségektől.
Biztos hülyeséget kérdezek, de ez a forgatás működik, de miért is? Egyenirányítás után nem tök mindegy?
-
Kernel
nagyúr
válasz
SmikOne
#58068
üzenetére
Először is abból kellene kiindulni, mi okozta a hibát, hol keletkezett a zárlat:
- Zárlatos modul miatt, annak "félredugása" vagy egyéb szakszerűtlensége miatt.
- Szerelés közben zárlat okozása egyéb helyen / hol?Után arrafelé mérni feszültségeket, lekövetni. Megfigyelni, nem forrósodik-e valamelyik alkatrész.
Maximum megnezem van e hozza alkatresz es lecserelgetem..
Szakmailag minősíthetetlen, kártékony eljárás. Ilyenkor szokták bevinni a plusz műhibákat is. Természetesen előfordul a szervizgyakorlatban is vaktában történő próbálkozás, de azt azért olyan szakemberek csinálják, akik legalább alapvető dolgokkal tisztában vannak, szükséges méréseket elvégeznek előtte.
(#58069) joysefke
Sósav biztosan felesleges és szintén kártékony. Nem lehet ott a kártyánál olyan érintkezési hiba, ami egyszerű tisztítással, polírozással ne lenne javítható.
Természetesen nem karcoló polírpapírra gondolok. Ezen a szinten (aranyozott érintkezők) legfeljebb ronggyal vagy sima papírral szabad polírozni, vattapálcikával stb. De ezt sem azért írtam, mintha polírozni kellene.
-
Whaazzup
senior tag
válasz
SmikOne
#58068
üzenetére
Szia.Ha ezek a Dual N-fetek zárlatosak, nem indul el a táp vagy is az alaplap. Egyszerű a +12 volt ágat nem teszed rá, akkor elindul, ha nem zárlatos. Dioda mérővel simán mérhető, ha minden fele 0-nem jó, általában, ha rossz akkor kiég vagy csak át ég, és nem töltődnek fel a kondik, nem lesz meg a CPU -ági fesz.ÜDV.
-
joysefke
veterán
Sziasztok!
egy régi telefon SIM-kártya foglalata lehet érintkezési hibás (random kéri a PIN-kódot). Van itthon WD-40 és denaturált szesz (no meg sósav
) Ezek közül jó valamelyik kontakt-tisztításra?Arra gondoltam, hogy egy régi, nem használt SIM kártyát óvatosan bekenném és beraknám a foglalatba 1-2 percig. A sósav garantáltan leszedi a réz-oxidot, de nem azzal akarom kezdeni a kísérletet...
-
SmikOne
tag
válasz
Csabesz666
#58067
üzenetére
Az a baj, hogy nem tudom hogyan kene ezeket kimerni... Ellenallas merovel meregettem mar kinomban de mindenhol ugyan azokat az ertekeket mertem...
Maximum megnezem van e hozza alkatresz es lecserelgetem.. -
csubuka
addikt
Sziasztok!

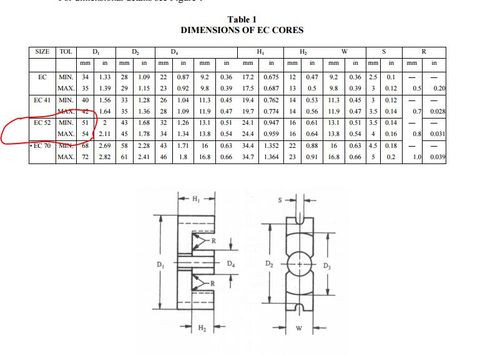

Ilyen EC52-es SMPS trafóba való ferritmagot hol tudnék venni? A két fél között papír van, szóval a légrést nagyon pontosan meg kell állapítanom gondolom, hogy az új megfelelő legyen, de utána sima ügy? Sajnos széttört a gyári és ezáltal zenél idegesítően működés közben
-
SmikOne
tag
válasz
Csabesz666
#58064
üzenetére
Es melyikek lennenek a feszszabalyzok?
-
#58064
Csabesz666
aktív tag
SmikOne
#58061
Csabesz666
aktív tag
-
-
SmikOne
tag

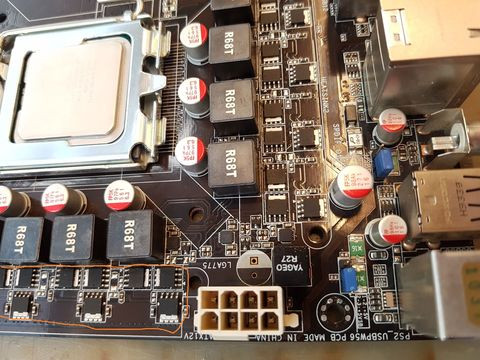

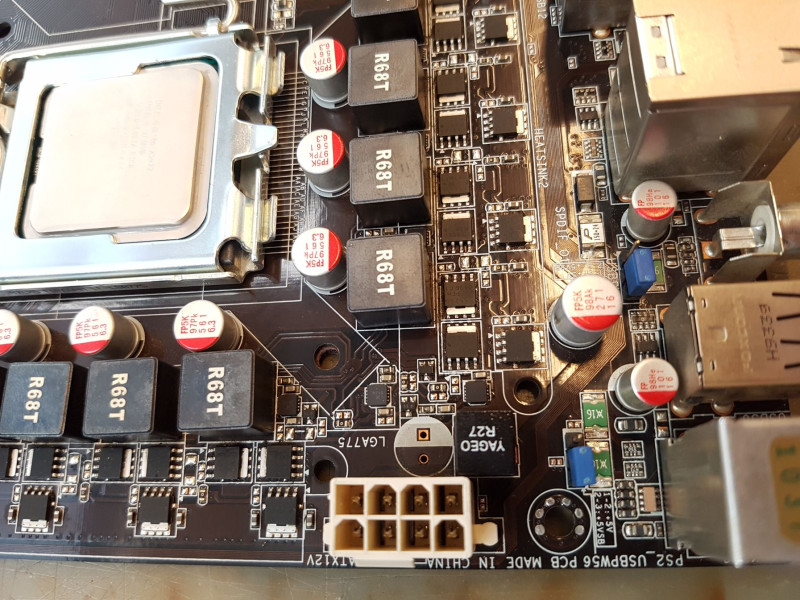

Sziasztok! Behalt az alaplapom tegnap este miutan egy uj ramot tettem bele... A tap jo azt teszteltem kulon... Meg masik tappal a lapot. A problema az, hogy amig csak a 24pines alaplapi van racsatlakoztatva addig porognek a ventik de nem ad kepet. Ha radugom a kiegeszito 8pines tapcsatit akkor viszont egy halk szisszenes utan nem indul. (Az alaplapi led meg akkor is vilagit)
Szakadas merovel meregettem a 8pint de minden kombinacional hallhato sipolas. Ez gondolom problema, de javitsatok ki ha nem.
-
#58053
Kernel
nagyúr
Atomantiii
#58049
Kernel
nagyúr
válasz
Atomantiii
#58049
üzenetére
A laptop és egyéb tápegységek DC-t adnak, de ez rá is van írva.
A step down modul DC-t igényel és azt is ad le.
-
#58052
Atomantiii
addikt
Kernel
#58048
-
HoTaZo
addikt
válasz
Kernel
#58046
üzenetére
Na, valami ilyesmire gondoltam. Valamikor még láttam is egy hasonlót csak már nem találom.
De ez vagy ennek valamilyen tesója lesz a kiválasztott.
Akkor nem reménytelen a dolog. Főleg egy ilyen használtan, féláron...
darvinya: Köszi neked is, azóta is nézegetem őket. A jófogáson van pár kategóriába illő, csak nem tudom, hogy azokban van-e RCA.
-
#58048
Kernel
nagyúr
Atomantiii
#58047
Kernel
nagyúr
válasz
Atomantiii
#58047
üzenetére
Azért is írtam, hogy legegyszerűbb, mert ezek a tápegységek DC-t adnak, csak rá kell kötni.
De az is lehet, elindulna egy 12V / 2A-es dugasztáppal is. Kisebb feszültségről kisebb áramot vesznek fel az ilyen motorok.
Ha nő a terhelés (mechanikus szorulás például), akkor több áramot vesz fel.
-
#58047
Atomantiii
addikt
Kernel
#58045
Atomantiii
addikt
válasz
Kernel
#58045
üzenetére
Köszi, az rendben van, hogy elég a kisebb Greatz is, de ahogy néztem ez olcsóbb, mint a kisebb hidak.
Tehát van egy 36V DC-s tolómotorom, amit min 12 vagy 18 V DC-vel mozgatnék.
Van hozzá gyári pozícionerem, de ha 36 V-tal forgatok, akkor túl gyorsan megy a motor, ezért elég lenne 12 vagy akár 18 V is. A pozicioner adatlapján az szerepel, hogy max 3 A-t tud.
Szóval ha a linkelt kütyüt rákötöm egy 3 A-t tudó monitor vagy nyomtatótápra akkor még jó is lehet nekem erre a célra de az még akkor AC marad? Tehát ugyanúgy kell a Graetz is?
-
#58045
Kernel
nagyúr
Atomantiii
#58044
Kernel
nagyúr
válasz
Atomantiii
#58044
üzenetére
Nem kell akkora terhelhetőségű híd, a puffer értéke pedig függ a felhasználási céltól is. Az sem mindegy, hogy stabilizált feszültség szükséges, vagy elég a pufferelt.
Mivel a 12 V-os trafó terhelés nélkül többet ad le, a pufferelt csúcsérték lehet 18-20 V is.
Lehet utána kötni egy jó hatásfokú XL4015 szabályzót, ami igény szerint beállítható:
http://www.ebay.com/itm/200983948622
Ez nem csak stabilizál, de bizonyos határok között a puffer hullámzását is kiszabályozza, ezért elég lehet 1000 μF is. Továbbá a transzformációs elv miatt nagyobb bemenőfeszültségről kisebb áramot vesz fel.
De kötheted egy laptop- vagy monitortápra is, ami a legegyszerűbb.
-
#58044
Atomantiii
addikt
Atomantiii
#58043
Atomantiii
addikt
válasz
Atomantiii
#58043
üzenetére
Vagy másik lehetőség, hogy van itthon 220/24 V-os vagy 220/12-es trafóm, ami elvileg 2,5 A-t tud, bár nem teljesen biztos, hogy az elegendő. Lehet kellene a 3 A, de az a lényeg, hogy ez AC és DC-t kellene belőle csinálni.
Erre ajánlották a KBPC3506 600 V 35 A-es Graetz diódát + 1000 mikroF-os kondit, de közben olvasgattam másfelé is, ott meg 4700 mikrós kondit írnak, most akkor melyik az igaz? Illetve melyik úton induljak el, próbálkozzam a trafós megoldással, vagy használjam a DC-s 35 V-os tápot stab IC-vel?
-
#58043
Atomantiii
addikt
Atomantiii
addikt
Közben módosult kicsit a korábbi projektem, annyiban, hogy 36 V DC-ből ha 12-18V DC 3A-t szeretnék csinálni akkor elvileg elég lenne egy feszültség stabilizátor IC? Vagy mi kellene még hozzá?
-
HoTaZo
addikt
Sziasztok!
Remélem nálatok nem OFF a kérdésem.
Ti hogyan oldanátok meg az alábbi feladatot?
Settopboxról szeretném az RCA jelet egy kis méretű kijelzőbe is eljuttatni. A stb az esetek 99,99%-ban normál FHD tv-re küldi a jelet (tehát FHD-re van állítva), mind ezt HDMI-n. A fennálló 0,01%-ban lenne a jel a kis kijelzőre továbbítva az RCA videó csatiról, azon célból, ha a stb-ről kapcsolnám az internet rádiót s míg oda elnavigálok a stb menüjében. Ehhez a művelethez elég túlzónak tartom a nagy tv-t be-ki kapcsolni.
Keresem azt a kis (olcsó*) kijelzőt, mely megfelel erre a célra.
Tudom, hogy vannak kis (kép) profi kijelzők, de ennél sokkal olcsóbb megoldást keresek. Valami használt döglött cucc kijelzőjét lehet ilyesmire használni? Az áruházakban szoktak kicsi pultba beépített kijelzők lenni (az eladók se tudtak-vagy akartak- többet mondani róluk) saját anyag promó céljából.
Nekem még egy régi használt fényképező kijelzője is megfelelne, csak tudnám (értenék hozzá), hogyan lehet egy ilyen jelet megjeleníteni rajta!
Remélem nem voltam túl kusza s talán még megoldást is tudtok rá.*az olcsóság azért cél, mert amennyire lenne használva, arra nem invesztálnék be egy tíz vagy több tíz ezres cuccra feleslegesen, szerintem max. 5k a cél és max.7". Az ezen felüli ár és méret már ágyú verébre.
-
moha21
veterán
Üdv!
Adott egy ilyen feladat:
Cx=100nF kapacitású kondenzátor tg -ját mérjük Schering híddal. A híd állandó értékű ellenállása Rn=160 . A vátoztatható kondenzátor kapacitása kiegyenlített állapotban: Cn= 10nF. A mérőfrekvencia 1 kHz.
a./ Mekkora legyen a híd állandó nagyságú kapacitása, hogy a nullindikátor érzéketlenségéből származó hiba minimális legyen?
b./ Mekkora a tg mérésében elkövetett relatív hiba, ha a hídelemek bizonytalansága 1 ?Csak szerintem kevés a megoldáshoz a megadott adat?
-
And
veterán
válasz
Melorin
#58027
üzenetére
Akkor szerezz olyat, amelyik félgömb lencsével rendelkezik. Nagyjából 150..200 Ft-ért már kapható újonnan is. Egyetlen dologra kell figyelni ezzel kapcsolatban, az pedig a vivőfrekvencia értéke. Vagyis lehetőleg ne próbálkozz 56 kHz-es típussal a 36..38 kHz-esek helyett. Utóbbi adatot a típusszám szokta tartalmazni, például a gyakori Vishay-gyártmányok esetén az utolsó két számjegy formájában (TSOP4836: 36 kHz-es vivőhöz való).
-
darvinya
titán
válasz
Kernel
#58036
üzenetére
Köszönöm
Én hülye, fordítva kötöttem be jack aljzatot.
Legegyszerűbbet rontottam el.
S emiatt rendeltem külön 500KΩ-os potit, igaz nem volt drága, mert 3db volt 400Ft.Hangszínszabályzóként pedig megváltozik emiatt a karakterisztika, hacsak nem egyszerű magasvágó, ahol a potméter csak soros ellenállást képez, kétpontos bekötéssel.
Igen, soros bekötés kondi testre.
De ha lesz kedvem, akkor átkötöm másra.
Mert kapcsoló 3 állású, de átrakható 5 állásúra.
Akkor lenne pár lehetőség 2xdupla hangszedővel(külön osztva, s mint most párhuzamosan) lehetőség, s ahhoz már más hangszín szabályzó kell.
Ekkor lehetne soros/párhuzamos/dupla kötés. -
Kernel
nagyúr
válasz
darvinya
#58035
üzenetére
Eszerint nem jó a galvanikus kapcsolat a jack GND és a többi között.
Hangerőpotméter nagyobbra cserélése inkább brummnövelő lehet, legalábbis középállás felé. Hangszínszabályzóként pedig megváltozik emiatt a karakterisztika, hacsak nem egyszerű magasvágó, ahol a potméter csak soros ellenállást képez, kétpontos bekötéssel.
Hogy nálad ettől csökkent a zaj, már az sem normális jelenség. Utalhat arra, hogy nem is amiatt csökkent. Például valami másképp lett összerakva.
-
darvinya
titán
Volt/van egy gitár amiben volt dupla hangszedő+egyes hangszedő, ekkor alig volt zaj.
Kicseréltem egyes hangszedőt duplára, ekkor zaj megjelent.
Kicseréltem 250KΩ-os hangerő+hangszín potmétert 500KΩ-ra, a zaj csökkent, de nem szűnt meg.
Ha kábel jack testét megfogom megszűnik a zaj, de ha potméter+hangszedő kapcsoló testet fogom meg, akkor felerősödik.Mi lehet a gond?
Dupla hangszedő kábelt újraforrasztottam, de nem öntöttem újra viasszal, amivel volt tekercs+kábel végek voltak rögzítve.
Ez is gond lehet?
-
mezis
félisten
válasz
Skillet
#58033
üzenetére
Ha már telefon töltő, én nem bajlódnék micro USB aljzattal. Újra hasznosítanék valami múzeumi példányt, csatlakozót levágnám (régen minden telefonnak teljesen másfajta, egyedi csatlakozója volt), forrasztanék rá pl egy 3,5 mm-es fejhallgató lengő aljat, a forgó-morgóból meg kilógatnék nem túl hosszú vezetékkel egy 3,5mm-es csatlakozó dugót. (Lehet akár mono is.)
-
Skillet
addikt
válasz
Kernel
#58023
üzenetére
Köszönöm. Én is gondoltam telefonos töltőfejre, csak kevésnek gondoltam azt az 5 voltot, de az eszmefuttatás jogos.
A gyerek nem férne hozzá a töltőhöz, kábelhez, hiszen még nem tud felülni, kúszni. Ahogy ez bekövetkezik, onnantól eleve nem is ajánlja a forgó gyártója a terméket (mint forgó, zenélésre tovább is használható), nehogy lehúzza a gyerek és véletlenül a nyakára tekerje. Ami egyébként nem hinném, hogy lehetséges, túl rövidek a zsinórok.(#58026) mezis
Igen, az elemek biztonságban vannak, 3 csavar fogja a burkolatot, alatta vannak az elemek.
Gyerekeknek gyárt a FP, szerencsére ismerik a dörgést
Akkumulátoros megoldás nem lesz. Egyelőre marad az elem, de a töltőfejes megoldás megmozgatta a fantáziámat. Kell egy micro usb aljzat valahova a forgóra és kb ennyi.
A vezetéket el lehetne vezetni a "nyakban", nem lógna mindenfelé. Max egy pár centis darab lógna a nyak és a készülék között, hogy le lehessen csatlakoztatni a készüléket a nyakról.
Köszönöm nektek. Utánanézek, mik kellenek a megoldáshoz. -
xxxjjjkkk
senior tag
válasz
maestro87
#58030
üzenetére
hülyeséget írtam, vezeték átmérőn spórolnak.
én ilyenbe minőségit nem vettem még
pár krokodil csipeszes előre gyártott vezetékes kábelt vettem, mivel a 10pár volt annyi, mint itthon két csipesz
műszer kábelen is spóroltak, a külön vett csipesz is olyan vékony, hogy majdnem magát nyomja össze, igaz 200ft/10db, a 9V os elem csatlakozója olyan, hogy a légy ráfingik, attól leszakad, de cserébe hajszálvékony,
meg még volt pár ilyen
ha review van róla, ahol látszik, hogy milyen konkrétan, akkor ok, de egyébként valószínűleg a kábelen spórolnak elsőkéntha már kábelvastagság, milyen gyöngyszemet láttam a napokba, jozsefvárosi hosszabító, természetesen 16A,
az a piros grimmlámpás
a vezeték volt vagy 0,5, és csak forrasztott kötés, már úgy forrasztva, ahogy biztos nem szabad, kötés helyett -
-
#58029
tordaitibi
veterán
Melorin
#58027
válasz
Melorin
#58027
üzenetére
Htpc- be otthon ugyanez a vevomodulom van, sorosportra, sufnituning hazi beepites.
2 lukat furtam egymashoz kozel, pakaval a maradekot kiolvasztottam a ket luk kozott,'es'tureszelovel szepre igazitottam. Nekem muanyag az elolap.
A vevo ki sem log, sot vagy 2-3 millimeterre bennt van, vastag az elolap, ennek ellenere kitunoen veszi a taviranyito jelet a szobabol barhonnan, es a htpc raadasul a monitorom mogott van, takarasba. -
-
And
veterán
válasz
Melorin
#58024
üzenetére
Ugyan nem írtad, milyen vastag az az előlap, de nem kell bazi nagy lyuk, csak akkora, hogy a vevőmodul házának félgömb alakú része (a lencse) látszódjon kívülről. Fizikailag nem kell, hogy az a félgömb ki legyen tolva az előlapon síkján túlra, bőven elegendő az is, ha egy síkban van vele, netán annál 1..2 mm-rel beljebb helyezkedik el. A vételi szög így ugyan csökkenhet valamelyest, de extrém előlap vastagságig nem lesz gond ebből, mivel a modul olyan érzékeny, hogy akár a falról visszavert jelet is képes venni. Ha meg tényleg nagyon vastag a lap, akkor nagyméretű fúróval hátulról egy akkora furatot fúrsz / marsz bele, hogy a lencse közel kerüljön a lap első síkjához, aztán abban a zsákfuratban egy újabb kisméretű átmenő furatot készítesz, hogy 'kilásson' rajta a félgömb lencse.
-
Kernel
nagyúr
válasz
Skillet
#58022
üzenetére
Valószínű, de megpróbálhatod egy 5 V-os USB táppal is, ami jobban elterjedt.
1,5 V az új elem feszültsége, az is terheletlenül. Használat közben megy az lejjebb is. Valószínűleg működik 1,2 V-os akkukkal is, ami csak 4,8 V-ra jönne ki, de még az is csökken.
Viszont ügyelni kell a szigetelésre, illetve biztonságra. Olvastam olyan halálos esetről, amikor a gyerek megrágta a telefon töltőtápjának vezetékét. Noha bulvártéma volt, lehetett kamu is, mert azért felvet pár kérdőjelet.
-
maestro87
őstag
Sziasztok!
Kínából tudtok ajánlani jó minőségű ónozott vezetékkészletet próbanyákos forrasztásokhoz? Ilyesmire gondolok. Az lenne a legjobb ami végig a szigetelés alatt is ónozott lenne. Természetesen ne legyen túl vékony, de merev se.
Illetve keresek még vastagabb, pár amperes - multiméter kábelekhez hasonló - színes vezetékeket mérőkábelek készítéséhez (banándugóhoz, griff csipeszekhez stb.). -
Kernel
nagyúr
válasz
Kernel
#58017
üzenetére

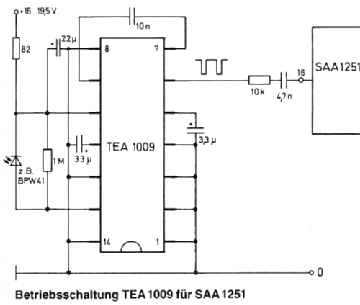

Később vettem észre, hogy nem jó rajzot tettem be, a kimenet közvetlenül megy a processzorra:
A másik rajz, kimeneti feszültségkétszerező egyenirányítóval és 470 nF kapacitással leszűrve nem alkalmas ilyen adatátvitelre, illetve azt másra találták ki, csak szimpla IR-detektálásra.
-
#58018
GZoli7
senior tag
Miertvansote
#58011
GZoli7
senior tag
válasz
Miertvansote
#58011
üzenetére
Kicsit kevés az infó. Fogyasztó típusától függ a megengedett feszültség esés.
A hálózat is számít, ahogy Kernel is írta. Teljesítmény tényező, stb.
Neked elég lenne 2*4*240 is alu-ból., vagy 4*500mm2 alu.
Ilyenkor nagyjából egyenlően oszlik meg az áram a kábelek között, ha egyenlő hosszúak.
Megpróbálnám ezzel. -
-
#58015
Kernel
nagyúr
Miertvansote
#58011
Kernel
nagyúr
válasz
Miertvansote
#58011
üzenetére
Háromfázisú fogyasztó áram- és teljesítményfelvétele három fázisra oszlik, ha az motor például. Nullavezető árama nem jelentős ilyenkor. Főleg deltakapcsolásban semmi, legfeljebb a kiszolgálóáramkörök.
Egyéb esetben a terhelés jellegétől függ, hogy melyik fázisra, miket kötnek.
-
Miertvansote
tag
válasz
Miertvansote
#58011
üzenetére
Előző hozzászólásomban elfelejtettem, hogy a feszültségesés érdekelne.
-
Kernel
nagyúr
válasz
Melorin
#58009
üzenetére
Régi TV-kből lehet bontani olyan IR-vevőegységet, ami egy kis fémdoboz és különálló IR LED-et tartalmaz, plusz az előfokozat IC-jét. Ilyen sajátos formájú BPW41 dióda szokott benne lenni:
Képen nézve az alsó lapja a vevőfelület egyébként.
Csak az épp azért van egybedolgozva és árnyékolva, mert ha kivezetnéd belőle külön a vevődiódát, akkor a vezetéken felszedne mindenféle zavarokat. Ez a bemeneti része nagyon érzékeny, mert alacsony a jelszint.
Ennek korszerűbb változata a 3 lábú, ami teljesen egybe van integrálva.
-
#58011
Miertvansote
tag
Miertvansote
tag
Sziasztok!
Segítséget szeretnék kérni feszültségméretezésben remélem nem tévedtem rossz helyre.
Van egy 228 kw- os fogyasztó 250 méter és alumínium kábel kell. 4x240 ugye nem elég egyszeresen. 4x4x240 es kábel van kiírva. De ilyenkor, hogyan kell számolni ?
Én arra gondoltam, hogy a 228- at leosztom 4-el és akkor a 57 kw al számolok egy darab 4x240 es kábellel.
Ez így fizikailag helytálló, vagy hogy mi módon kell ezt körüljárni, hogyan kell elképzelni ezeket a többszörös betáplálásokat egyenlően oszlik meg rajtuk a terhelés.
Aki ebben jártasabb kérem segítsen.
-
And
veterán
válasz
Melorin
#58009
üzenetére
Szerintem ne akard helyettesíteni! Az az IR-vevő - a sima fotodiódához képest - egy meglehetősen komlex áramkör, tartalmaz erősítésszabályozót, sávszűrőt és demodulátort is, vagyis az alapsávi jelsorozatot kapod belőle vissza. Egy passzív diódát ehhez eléggé körül kellene építeni, és az eredménye nem biztos, hogy olyan jó lenne, mint egy integrált vevő esetén. Egyébként ha már van lyuk, és nem túlzottan vastag az előlap, akkor is elegendő ennek a vevőnek a domború lencse részét a lyuk mögé tenni, az bőven elegendő jelet tud összeszedni ahhoz, hogy működjön.
-
Melorin
addikt
Sziasztok!
Segítségeteket szeretném abban kérni, hogy miképp tudnék egy 3 lábú IR receivert (ami csak szögletes kivitelben kapható)
helyettesíteni 2 lábú, sima LED formájúval?
Ugyanis a szügleteset nem tudom kidugni az erősítő előlapján, LED-nek viszont már van fúrva lyuk.
Arduinohoz kellene.
Köszönöm! -
xxxjjjkkk
senior tag
válasz
Kernel
#58005
üzenetére
Persze, megpróbálom trancsírozni első körben, úgy nézem, hogy működni fog.
Kábelt szereztem elvileg, kicsit az elektróda beszerzése lesz kérdéses, valószínű van ebayen is, de megpróbálok máshonnan szerezni, ahol gyorsabb a hivatalos verzió elég drága, "ingyen, vagy még olcsóbban" . Lehet benézek a méhbe, hátha lehet valamiből reszelni.
A többit pl kapcsolót, gombot relével, vagy nem tudom hogy lesz, majd einstandolom a munkahelyről, úgy is van annyi lom, hogy nem igaz. Mindenképp úgy akarom, hogy normálisan lehessen ki be kapcsolni, meg valami dobozt szerkeszteni kell neki.Ezt tudja valaki, hogy micsoda?
Én sima rézrúdnak nézem a végén valamivel, amire gondolom a neve utalhat. Akkuhoz pont jó lenne.
[link] -
Kernel
nagyúr
válasz
xxxjjjkkk
#58000
üzenetére
Nem foglalkoztam vele, még a lomtárba eltett mikrosütő sincs szétszedve.
A videókat gondolom ismered, két fő módja van a trafó átalakításának:
- A vasmag hegesztését gyorsvágóval megbontja, utána kiveszi a tekercset.
- Csak a szekundert vágja ki, trancsírozza, a vasmag egyben hagyása mellett.
köszi
Új hozzászólás Aktív témák
ekkold- Apple iPhone 12 128GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! Gigabyte H510M i5 10400F 16GB DDR4 512GB SSD GTX 1070 8GB Rampage SHIVA Zalman 600W
- Csere-Beszámítás! Custom vizes számítógép játékra! I7 12700KF / RTX 3090 / 32GB DDR5 / 1TB SSD
- BESZÁMÍTÁS! ASRock B85M Pro4 B85 chipset alaplap garanciával hibátlan működéssel
- ÁRGARANCIA! Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
