Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Vertigo18
addikt
Beszereléskor? Ennek az ellentmond, hogy a beszerelés és a "baleset" között eltelt időszakban kb. minden volt rákötve, még az említett DVD-író is. Kb. egy évet volt használatban, bár tényleg ritkán.
Kernel: köszi, ezt átolvasom, azért mégiscsak egy 3Tb-os, 100/100-as hdd-ről van szó, és ha ennyire egyszerű megmenteni, akkor jóhogy nem fogom kidobni...
-
-
-
szoke12
őstag
-
Kernel
nagyúr
válasz
Vertigo18
#58294
üzenetére
HDD panelt meg lehet vizsgálni, tápágakat lekövetni, vagy keríteni cserepanelt. Típustól függően szükséges lehet a ROM-chip átrakása, a rossz panelről a jóra. Hacsak nem ment tönkre az is, de 5V-ról kapja a tápot, a 12 V hibája nem feltétlenül hat rá.
Kondi a legkevesebb, rá lehet forrasztani bármilyen tokozásút.
-
Vertigo18
addikt
válasz
Kernel
#58292
üzenetére
A tápegység egy 1 éves Chieftech 550W-os táp, nem gondolom, hogy gond lenne vele, elég sokba került ahhoz, hogy megbízható legyen, ráadásul ajánlásra vásároltam.
Akkor az érdekelne - hamár nem tudjuk megfejteni, hogy mitől "pattant le" az a szar - hogy meg lehet-e csinálni valahogy a vinyót? Egyszerűen fel se pörög, bárhova csatlakoztatom (mobil rack, gép belseje, vagy egyedüli vinyó), semmit nem érzékel a gép, el se kezd "ficeregni" a hdd.
A másik kérdés, hogy ha veszek egy ilyet, akkor magát az eszközt életre tudom lehelni? Ha visszaforrasztom ezt a kondit? Esetleg ezzel helyettesíteni az előzőt?
mezis: az alaplap függőlegesen van elhelyezkedve, rá merőlegesen (tehát vízszintesen) ez a kártya. Ha "lehullik ez az elkó", akkor az a gépház aljára esik, nem az alaplapra.
tvamos: a gép akkor volt szétszedve, amikor bele lett rakva a kártya. Következő alkalommal, miután történt a "zárlat".
-
Kernel
nagyúr
válasz
Vertigo18
#58288
üzenetére
Amikor egy tápegység kimenetén zárlat keletkezik, primer oldalon rászabályoz, mert a negatív visszacsatolás továbbra is fenn akarja tartani a feszültséget.
Az USB 5V-ról megy, arra hatott a zárlat, de a rászabályzás miatt a 12 V ág feszültsége közben túlszaladhatott.
Normális PC-tápban ez elvileg nem okozhatna gondot, a feszültségfigyelő védelemnek be kell avatkozni. Kérdés, milyen reakcióidővel. Egy túlfeszültség pillanatok alatt agyonvághatta a HDD-t, esetleg még az is kimutatható, hogy épp a 12 V ágon keletkezett kár.
Csak találgatok, de az is elképzelhető, hogy az SMD kondi alján kifújt a nyomás, lelökte, vagy már korábban leesett, valamilyen szerelési hiba miatt. Pukkanó hangot nem lehetett hallani, amikor történt?
Túláramot az 5V ágban általában nem mérnek a tápegységek (nincs beiktatott sönt, bár lehetséges olyan táp is), alapvetően a primer tranzisztorok áramát figyelve korlátoznak.
Felmerülhet még a tápegységben elhasználódott kondenzátorok gyanúja is, esetleg áttételesen közrejátszott abban, hogy a táp nem jól kezelte le ezt a helyzetet.
-
Vertigo18
addikt
Nem hiszem, hogy "lerobbant" volna, hiszen megvan a kis henger is, a kis fekete tálca is, mindent megtaláltam a gép aljában...
Jobb oldalra tettem a letört alkatrészeket.
Bal oldalon felül az eszközön, a két kondi alatt volt a harmadik, látszik a helye. Az "esett le". Nem értem, hogyan.
-
Vertigo18
addikt
Hoi!
Van egy ilyen USB3-as kártyám. Egész jól működött, bár keveset használtam, azonban egyszer, kb. 2 hete rádugtam egy külső DVD-írót, majd egyből újraindult a gépem. Nem is értettem, mi történt, aztán azt vettem észre, hogy a beépített 3Tb-os vinyóm elektronikája elszállt!
Fogalmam se volt, hogy mi a probléma, mindent szétkaptam a gépen, de a vinyóm fel se pörgött soha többé, tuti kuka. Aztán észrevettem a gépem aljában egy kis hengert, egy kondenzátort, emiatt mélyebb vizsgálatnak vetettem alá az alaplapot és a kártyákat, majd azt láttam, hogy ezen az usb3-as eszközön ahol 3 kondi van egymáshoz közel, ott az egyedülálló egyszerűen "letört".
Kérdésem, hogy okozhatta-e ez a problémát? Mitől eshetett ez le? Letörtek a lábai, de nincs felpúposodva, semmi bajt nem látok. Ahogy felcsatlakoztattam a külső írót erre az eszközre, átmehetett túláram a vinyóra? Azt életre tudnám valahogy kelteni? Ezt az eszközt meg lehet javítani valahogy?
Kicsit sok a kérdés elsőre...
Előre is köszönöm!
-
#58287
tvamos
nagyúr
sketchifun
#58284
tvamos
nagyúr
válasz
sketchifun
#58284
üzenetére
Nekem ennek az elodje van otthon: [link]
(Amikor jott ez, akkor vettem, bemutato darab volt. Oszinten szolva, ez majdnem kevesebb penzembe kerult, mint az a 8-10 kinai vacak, amit az evek alatt elhasznaltam. Sajnos egy jo eszkoz tenyleg sokba kerul.)
Aksit forrasztani van egy 4.8mm-es pakahegyem.Ammi nagyon jol jon, ha van valami erosen savas fluxod, (en pakahegy tisztitot hasznalok,) attol sokminden "megadja" magat, viszont fontos, hogy jol letakarits mindent utana, mert ha ott marad, megesz rezet, vasat, pakahegyet, mindent.
-
darvinya
titán
válasz
Kernel
#58264
üzenetére
Szia

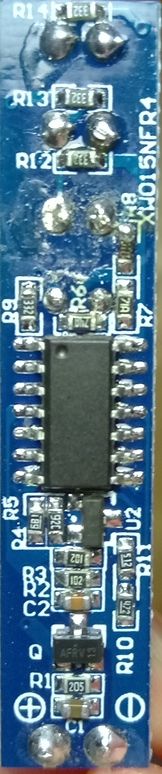

Próbáltam tegnap lerajzolni az áramkör, de ekkora méretben és alkatrész alá futó vezetőnél nehéz 2 oldalas nyákot végig követni.
Annyi nagy vonalakban sikerült:
+ ágon kondenzátor és ellenállás párhuzamosan, ez megy első tranzisztorba(valami AFRV), ami meg kapcsolóba.
Kapcsolóból kondenzátor 2db ellenálás pároshoz megy soros/párhuzamos kapcsolással, ebből megy IC 4-es lábra.
IC 11-es lába negatív
IC 1 láb 100% LED
IC 8 láb 75% LED
IC 7 láb 50% LED
IC 14 láb 25% LED, mindegyiknél sorban 332 ellenállásEddig jutottam
-
#58285
pjen
félisten
sketchifun
#58284
pjen
félisten
válasz
sketchifun
#58284
üzenetére
Az,hogy milyen páka a jó,nagyon alkalmazás függő.+Ahogy kernel kolléga sokszor leírta nagyon sokat számít a rutin.Azzal a conrad-os pákával nagyrészt el lehet lenni,csak gyakorolni kell.
-
#58283
tvamos
nagyúr
sketchifun
#58282
tvamos
nagyúr
válasz
sketchifun
#58282
üzenetére
Nekem sikerult mar ilyet a 100 ezres JBC-vel is, nem figyelsz egy kicsit, es kesz a baj. (Szerencsere van sok...)
-
#58281
Kernel
nagyúr
sketchifun
#58280
Kernel
nagyúr
válasz
sketchifun
#58280
üzenetére
Rutin kérdése, a szlovák páka alapból 75 VA / 40 mm / 1,5 mm2 pákaheggyel.
Ha felehosszú hegyet teszek rá, akkor jelentősen nő a teljesítmény, ez érezhető. 18650 akkut is pillanatok alatt forraszt, illetve több más célra is szoktam így használni, amikor nagy teljesítmény szükséges. A gyors munkát elősegíti a felület előzetes csiszolása / reszelése és a gyantázás is.
-
Kernel
nagyúr
válasz
szoke12
#58275
üzenetére
Szerszámgéphez lényegesebb a nagy terhelhetőségű akku választása, ezen belül a tartós és indulóáramot is tekintve. Támpont lehet az is, ha rákeresel a benne lévő cellák adatlapjára és sikerül is megtalálni. Kapacitás lehet több.
Ha van benne védelmi elektronika, ami figyeli a túláramot (is), ugyanazon a ponton fog lekapcsolni, semmi nem változik.
Ha a forrasztást választanád, legfontosabb a nagyon gyors munka, hogy ne tudjon átmelegedni az akku.
-
Kernel
nagyúr
válasz
Batman2
#58277
üzenetére
A táplálás egy dolog, utána még detektálni kell az ellenállás változását is.

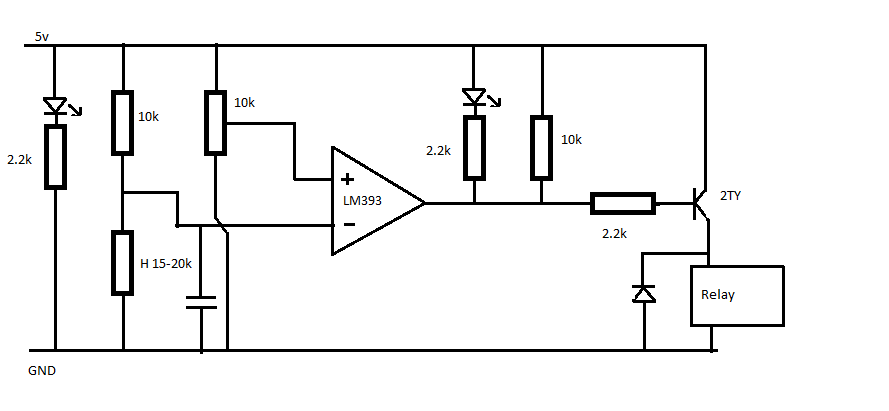

Ez pedig sokkal egyszerűbb azzal a komparátoros elrendezéssel, ami készen is kapható 1-2 dollárért. Lehet, hogy nem lesz örök életű a szenzor, csak 10-20 évig bírja? Ezt viszont nem tudom, nem próbáltam.
-
Batman2
őstag
-
xxxjjjkkk
senior tag
válasz
szoke12
#58275
üzenetére
Volt szó róla már, alapvetően, vagy régi csehszlovak pakaval pillanatforrasztod, és akkor megmarad a hővédelme.
Vagy ponthegesztő, ha más nincs mikrosütő trafóból lehet építeni.
Nagyobb elméletben mehet bele, de valaki írta már, hogyha nem tett rá ellenállást, akkor letiltott az elektronika. Elektronika is pár $ ebayen, ha van megfelelő. -
szoke12
őstag
Sziasztok!
Van egy AEG 14,4 V-os, 3 Ah-ás rossz aksim.
Szétszedtem, 8 db 18650-es ceruzaakksi van benne. Szeretnék bele újat venni, de pont 3,6V 1500mAh-ásat nem találok. Milyet érdemes venni bele? Nagyobb Ah-ától nem lesz baja a gép elektronikájának?
Csinált már itt ilyet valaki? Honnan rendelt cellát és milyen lett a végeredmény?Előre is köszönöm a segítséget!
-
darvinya
titán
-
Kernel
nagyúr
válasz
darvinya
#58270
üzenetére
Gyengülő akkunál számíthatna, mert ott már kezd nőni a belsőellenállás. Az igaz, hogy 3,5 V terhelésre már csak lejjebb mehet, csak azért azt úgy illik, hogy együtt kellene mérni.
De ha így látod, hogy nem jó, akkor nem jó.
Csak azért szokatlan, mert bár a kínai dolgokat gyakran leszóljuk, gagyinak nevezzük, de ilyen panelokkal, modulokkal nem szokott gond lenni, elég masszív kivitelűek.
-
darvinya
titán
válasz
Kernel
#58269
üzenetére
Pláne, ha külön méred az akkut, utána teszed rá a kijelzőt (ami ráterhel, ha nem is sokat), az már nem ugyanaz.
Szerintem semmit sem befolyásol, mert nem tized V küszöbértékek.
Pont az a gond, hogy 3.5V felett már összes világít, s ha lenne szabályozható táp, eredményen nem változtatna.
Viszont kisebb valószínűségűnek tűnik, hogy az elromlana, ezért gyanús nekem, hogy mit mértél.
Hogy érted mit mértem?
-
Kernel
nagyúr
válasz
darvinya
#58268
üzenetére
A töltöttséget sehogy, ez csak feszültségmérő, amiből következtetni lehet. Jobb lenne egy szabályozható tápegységgel megfigyelni, mert így meg is tévesztheted magad.
Pláne, ha külön méred az akkut, utána teszed rá a kijelzőt (ami ráterhel, ha nem is sokat), az már nem ugyanaz.
Ha így lenne, az nem jó, mert valamilyen lépcsőzöttséget kellene mutatnia, azért van rajta elvileg négyes komparátor. Viszont kisebb valószínűségűnek tűnik, hogy az elromlana, ezért gyanús nekem, hogy mit mértél.
-
darvinya
titán
válasz
Kernel
#58264
üzenetére

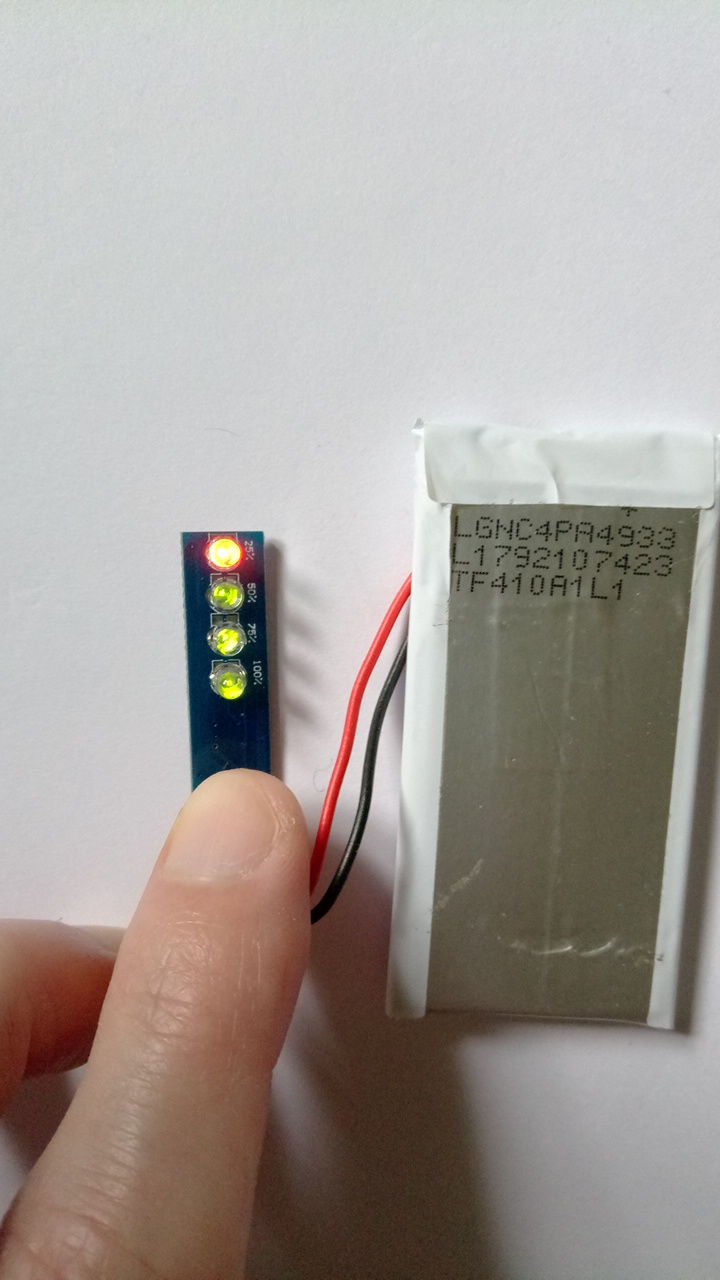

Ez 3db Li akku töltetség jelzőnek készült [link].
Leírásában ez szerepel:
electricity quantity will be shown
single electricity display indication:25% first light is on(voltage:10.4V);50% second light is on (voltage:11V);75% third light is on (voltage:11.5V);100% fourth light is on (voltage:12.4V)Képen 1db Li akkut kötöttem és már összest mutatja.
-
Kernel
nagyúr
válasz
darvinya
#58263
üzenetére
Ha 3 db Ni-MH vagy Ni-Cd akkuhoz való, azoknál nagyjából 3 x 0,9 V az alsó küszöb, azaz 2,7 V. De számolhatnak 0,85-1 V közötti értékkel is.
Normál középérték 3,6 V. Frissen töltve kb. 3,9-4 V.
Li-ion, ha fel van töltve 4,2 V, tehát attól kiakadhat.
Ha át akarod állítani, ahhoz fel kell vázolni az áramkört papíron, utána eldönthető, hogy mit kellene változtatni. Az IC lehet LM339 komparátor vagy valami négyes műveleti erősítő. Ha ezekhez stimmel a lábkiosztás, akkor megfogható esetleg.
-
Kernel
nagyúr
válasz
Xmodule
#58260
üzenetére
Azt jó lenne tudni, áramot vagy teljesítményt.
Szürkületi kapcsoló attól függ, ha találsz valami alkalmas modult, ami az adott feszültségre és áramra megfelel, a bekötés már nem olyan nehéz.
De annak szokott lenni egy nyugalmi árama is, ami leszívhatja az akkut, ha rákapcsolva marad véletlenül.
-
Xmodule
őstag
válasz
Kernel
#58259
üzenetére
Köszönöm szépen. Még annyi lenne a kerdesem, hogyha szeretnek egy biztositekot berakni (gondolom a pozitiv bákelra ami az aksibol jön ki) akkor honnan tudom azt hogy mekkorat kell vennem? Sejtem, hogy kellene tudni a lampa teljesitmenyet? Ez ilyen ledes vilagitas amugy. Meg meg egy extra kerdes jutott most igy eszembe de ez mar lehet hogy komplikalt. Nagyon nehez lenne -e egy fenyerzekelöt beiktatni az aramkörbe, tehat hogy az extra lampak csak nappal vilagitsanak este semmi fele kepen nem.
-
-
Xmodule
őstag
válasz
Kernel
#58257
üzenetére

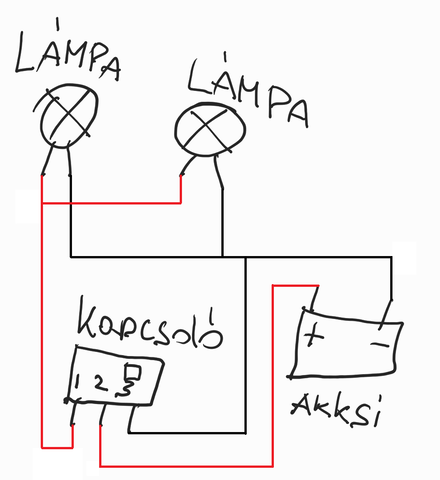

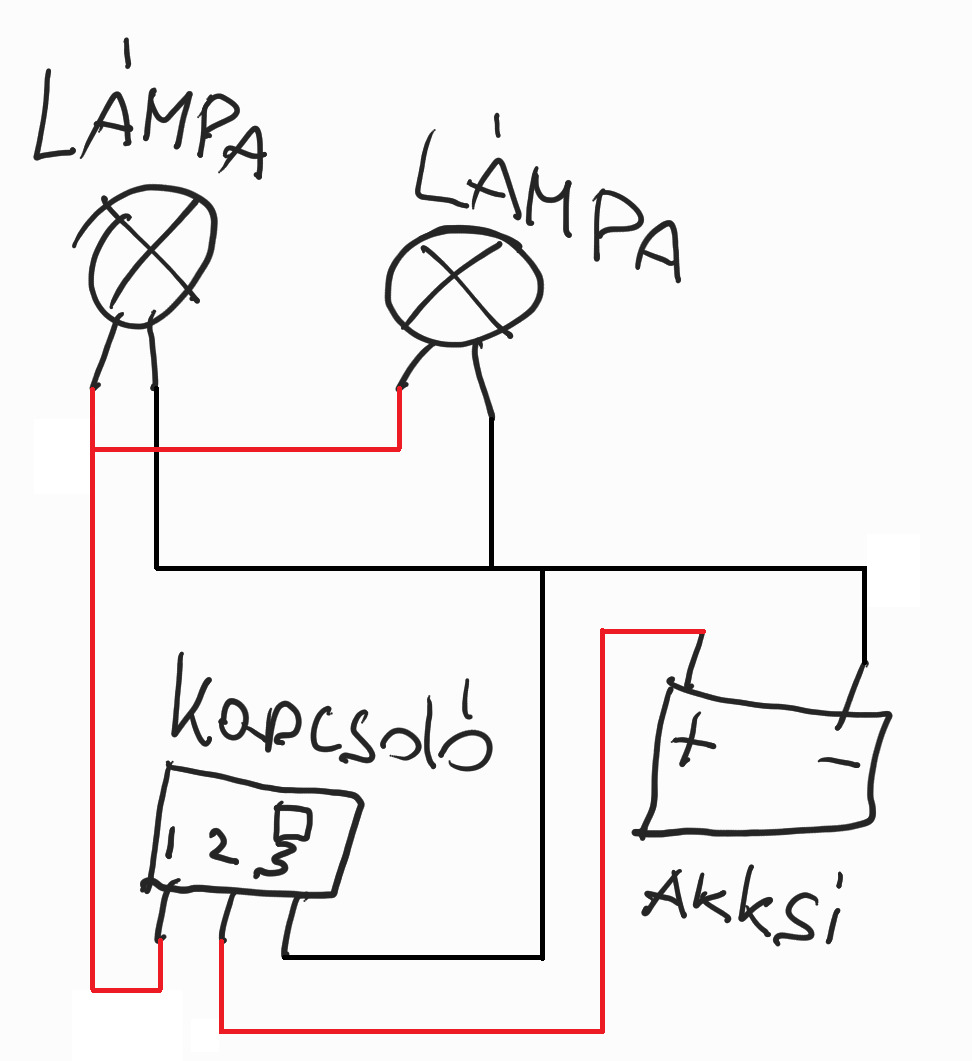

Nem tudom ez a kép mennyire segítség de hátha. Multimeterrel a dioda merő?állásba raktam és az 1- es 2-es száron csipogott ha a ledes oldal felfelé nézett. Akkor gondolom az lehet a kapcsoló es a 3. szál meg ami amúgy pont a Led alatt van akkor meg a Led világítás lehet. Annak a csatinak amúgy más is a színe.
-
Kernel
nagyúr
válasz
Xmodule
#58256
üzenetére
F = gyorskioldású (fast)
02 = 0,2 A = 200 mAEgyébként is adja magát, ez a biztosíték a 200 mA és annál kisebb méréshatárokat védi. Tehát enélkül használható a műszer minden másra, úgyhogy ez nem lehet akadály.
A világító kapcsolóknál nem is csak a lámpakivezetés érdekes (az megy a negatívra, ebben az esetben), de még az sem mindegy, melyiket kötöd a pozitív bemenő és kimenő ágra. Különben nem akkor fog világítani, amikor szeretnéd. De ez már csak egy csere kérdése.
Viszont úgy nem szabad cserélgetni vaktában, hogy pont zárlatra kapcsolsz véletlenül. Ezért negatívra csak a belső világítás mehet (ami LED szokott lenni a 12 V-os verziónál).
-
Xmodule
őstag
válasz
Xmodule
#58253
üzenetére

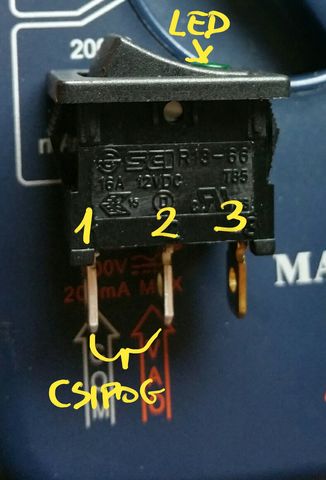

Ha csinálok pár képet a kapcsolorol az segit valamit? Multimeterem van de jelenleg meg vennem kell bele egy elemet meg egy kis biztositékot mert az tönkre ment benne. Apropo biztositek. Ezt irja rajta: F02AL250V. Ez nektek mond valamit? En ilyet nem talaltam az itteni boltokba.
-
Xmodule
őstag

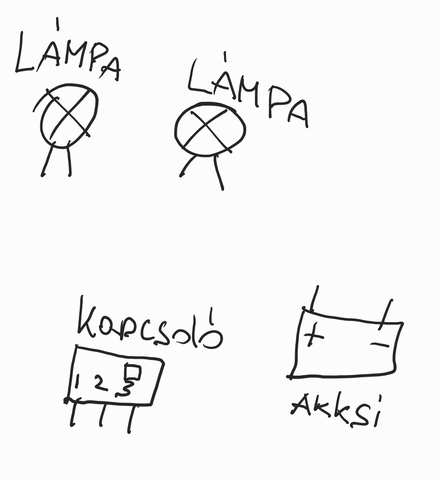

Sziasztok. Lehet láma kérdés lesz de sajnos nem tudom hogy kezdjek neki. Motorra vettem extra lámpát és azt szeretném bekötni egy 2 állású világítós kapcsoloval. Ha valakinek lenne kedve berajzolni nekem a kapcsolast azt nagyon megköszönném. A kapcsolo kis vilagitasa akkor világítson amikor az extra lámpák is
-
bambano
titán
üdv
szeretnék megmérni pár dolgot, ami hosszú idő alatt zajlik le (sok óra). elsősorban feszültség érdekelne (0-50 volt egyenfeszültség), de ha áramot is lehetne mérni, az se lenne baj (5-10 amper).
ehhez tudnátok javasolni valami mérésadatgyűjtő cuccot, ami pontos és/vagy kalibrált, pc-re lehet dugni (és linux alatt is működik
) beszerezhető és nem nagyon drága (~50k)? esetleg ethernetre kapcsolódik...szerelni most nem szeretnék.
kösz.
-
Kernel
nagyúr
válasz
otto14
#58247
üzenetére
Esetleg saccolni lehet a kollektor és emitterellenállások arányából, ha utóbbi nem túl kicsi.
Ilyenkor az emitterkövető-elv miatt utóbbin majdnem egységnyi az erősítés. Ha a kollektorellenállás ugyanannyi, akkor azon is nagyjából ugyanannyi feszültségváltozás jön létre. Ha duplája, akkor duplája.
De itt értelemszerűen eltekintettem sok mindentől, bázisáram stb., tehát valóban csak korlátozottan igaz.
Egyforma C és E ellenállást tartalmazó kapcsolást szoktak is alkalmazni, két kimenettel. Az emitterről azonos fázisú, kollektorról ellenfázisú AC jel választható le kondenzátorral, nagyjából ugyanannyi.
-
#58245
gyáliSanyi
őstag
gyáliSanyi
őstag
Köszönöm a válaszokat.
Igazából szerintem mindegy lesz neki, hogy 12v+/- 1v.
Egy 4A biztosítékot azért rakok bele, ha mégis összezárna valahol a saru után akkor ne olvadjon le semmi. -
Foglalkozik közületek valaki NYÁK készítéssel nem saját részre? Nem tömeggyártásban, csak egy NYÁKlap kellene, esetleg kettő.
-
#58240
tvamos
nagyúr
gyáliSanyi
#58236
tvamos
nagyúr
válasz
gyáliSanyi
#58236
üzenetére
Ha szep megoldast akarsz, akkor egy buck-boost konvertert kell odakotni. Az tud 11, meg 14V-bol is csinalni 12-t.
(#58239) PHM válasza gyáliSanyi (#58236) üzenetére
Az eleg kemeny elvaras, hogy mondjuk 0 legyen a dropout 2A-nel, mert azert csak jo lenne 2V cellafesz ala sutni! (Mondjuk 1.95V, vagy valami ilyesmi.) -
#58239
PHM
addikt
gyáliSanyi
#58236
PHM
addikt
válasz
gyáliSanyi
#58236
üzenetére
Elég a pozitív ágba egy 3-4 A-es biztosíték.
Ha a táplálandó készülék érzékeny a túlfeszültségre, lehet még
a tápággal sorba kötni 2-3 3A-es szilícium egyenirányító diódát,
vagy egy 12V-os LDO (low dropout) feszültség szabályzót.
Erre csak kivételes esetben lehet szükség, a legtöbb készüléknek
nem okoz gondot +/- 10-15% tápfeszültség eltérés.
Áramot egyébként annyit fog az akkuról felvenni a kütyü, amennyire
szüksége van. Gondolj bele, a 12V névleges feszültségű izzók sem
égnek ki járó motornál, dacára a 12V-nál magasabb töltőfeszültségnek. -
#58238
Kernel
nagyúr
gyáliSanyi
#58236
Kernel
nagyúr
válasz
gyáliSanyi
#58236
üzenetére
Szokott lenni az a tévhit, hogy a nagy terhelhetőségű áramforrás csak nagy áramot tud leadni, de ez nem így van. Az áramot a fogyasztó határozza meg (ld. Ohm-törvény).
Más kérdés a feszültség. Ha pontosan 12 V szükséges, az akku nem lesz jó, mert többet ad le.
Ha ez a több feszültség megfelel, akkor elegendő egy 2 A-os biztosíték is a védelemre. Ha nem, akkor be kell iktatni egy feszültségstabilizátort.
-
#58237
DrojDtroll
veterán
gyáliSanyi
#58236
DrojDtroll
veterán
válasz
gyáliSanyi
#58236
üzenetére
szerintem nem kell semmi
-
#58236
gyáliSanyi
őstag
gyáliSanyi
őstag
Sziasztok!
Lenne egy 12V-os eszköz, aminek a működéséhez egy töltő/átalakítót adtak, aminek a bemenete 220v, a kimenet, meg 12v és 2A. Nincs beépített akksija, csak töltőről működik.
Na most ezt az eszközt szeretném üzemeltetni 12V-os (100Ah) akkumulátorról, úgy hogy a töltője kiesik.Gondolom 1:1-be nem köthetem rá, mert akkor megsütné, ezért olyan kérdésem lenne, hogy mit kéne beépíteni az összekötő áram vezetékre, hogy az 2A-nál ne tudjon többet ráadni? Elég lenne csak a + (pozitív) szálra tenni vagy a negatívra is?
-
#58235
DrojDtroll
veterán
gyenesmartin
#58234
DrojDtroll
veterán
válasz
gyenesmartin
#58234
üzenetére
nagyszerű
-
#58234
gyenesmartin
őstag
DrojDtroll
#58232
gyenesmartin
őstag
válasz
DrojDtroll
#58232
üzenetére
Igen lehet pcb-t is tervezni.
-
#58232
DrojDtroll
veterán
gyenesmartin
#58229
DrojDtroll
veterán
válasz
gyenesmartin
#58229
üzenetére
ott lehet pcb-t tervezni?
úgy emlékeztem, hogy azzal csak rajzokat lehet készíteni.
-
Sziasztok
TL-Smoother panelt tervezek. Az lenne a kérdésem hogy érdemes-e puffer kondit rakni rá? Ha igen, mekkorát és hova?Üdv
-
#58229
gyenesmartin
őstag
DrojDtroll
#58225
gyenesmartin
őstag
válasz
DrojDtroll
#58225
üzenetére
Frinzingben is alapból benne van.
-
#58228
tvamos
nagyúr
DrojDtroll
#58227
tvamos
nagyúr
válasz
DrojDtroll
#58227
üzenetére
Ubuntun, ha jól emlékszem, benne van a repoban.
Használd azt! -
#58226
tvamos
nagyúr
DrojDtroll
#58225
tvamos
nagyúr
válasz
DrojDtroll
#58225
üzenetére
Három?
Válts Eagle-re, akkor nem kell megcsinálni, ha jól tudom azt le lehet tölteni. Jobb is az! -
#58224
tvamos
nagyúr
DrojDtroll
#58223
tvamos
nagyúr
válasz
DrojDtroll
#58223
üzenetére
Nem tudom, mi az az arduino mega, de nem két tüskesor?
-
#58222
tvamos
nagyúr
DrojDtroll
#58216
tvamos
nagyúr
válasz
DrojDtroll
#58216
üzenetére
Van nagyon sokféle, pl. az lm1117-nem is van 3.3V-os változata.
(#58214) DrojDtroll
Nem, azok általában nem kompatibilisek. Meggyel újra, nem egy nagy dolog. Vagy sok kell? -
Kernel
nagyúr
válasz
darvinya
#58219
üzenetére

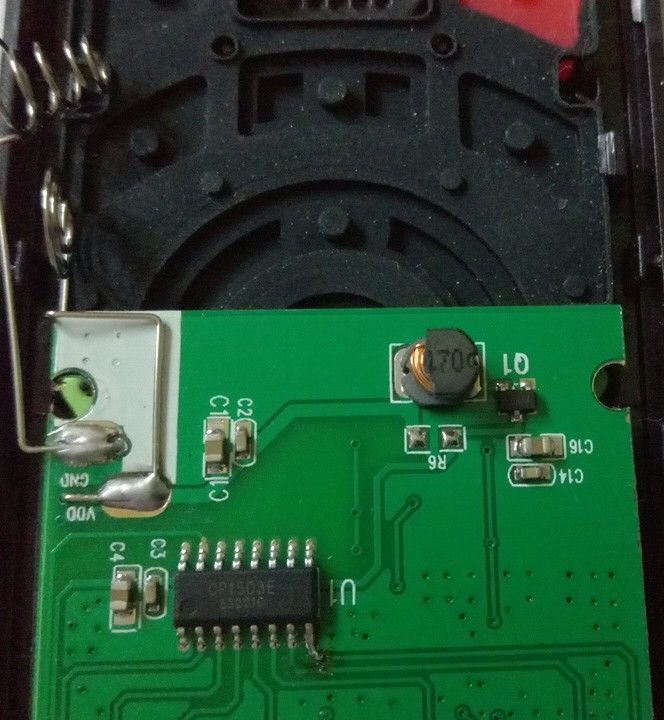

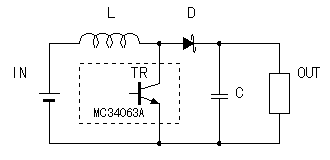

Step up elrendezésnek néz ki, bár a dióda nem látszik, talán integrálva van és valahol mérhető a feszültség is, amit előállít. Ehhez nyomni kell valamelyik gombot, mert az elem kímélése miatt bizonyára nem működik állandóan ez a része.
De nem hinném, hogy ettől mondjuk kevesebb lenne a feszültség.
Ha megvan a letört darab, vissza is lehet ragasztani pillanatragasztóval. Ennek nem kell vezetni, a ferrit egyébként is egymástól elszigetelődő ferromágneses szemcsékből (porból) áll, az örvényáramok kivédésére.
-
#58216
DrojDtroll
veterán
DrojDtroll
veterán
78m05-nek van 3.3V-os alternativája? (DPAK−3)
-
#58214
DrojDtroll
veterán
DrojDtroll
veterán
pcb tervezésben otthon van valaki
a footprintek formátuma szabványos
különböző szoftverek között könnyen importálhatóak?
-
HoTaZo
addikt
válasz
Kernel
#58208
üzenetére
És pjen és xxxjjjkkk köszönöm
Mivel az akvárium a gyerek dolga, így vágott és általam barkácsolt 220V-os cucc szóba se jön. Nem túl nagy reménnyel tettem fel a kérdésem.
Egy általatok már tutira ismert ragasztós varázs bigyula még szóba jöhetett volna, de ezt meghaladó ár érték meg gyermekem miatt se.
Ránézek arra a 2000-es cuccra, amit ajánlott xxxjjjkkk, mert ez 4000 pénz es 50W.
Köszi mindenkinek! -
Kernel
nagyúr
válasz
HoTaZo
#58205
üzenetére
Hivatalosan egyáltalán nem szabad javítgatni az ilyet, egyébként ha nagyon akarnám, megkenhetném Gumiám pasztával vagy FBS-ragasztóval, utána zsugorcsövet rá. Elvileg a levágott dugót is vissza lehetne dolgozni zsugorcsövek segítségével. Csak akkor nem tőben kell elvágni és az ereket az eltolt vágás módszerével illeszteni, szakszerűen forrasztani:
De ettől még kötelező az erenkénti szigetelés természetesen, plusz a külső réteg is (kettős szigetelés vagy több).
Hogy mindezeket érdemes-e, ezt már mindenki döntse el maga.
-
-
Kernel
nagyúr

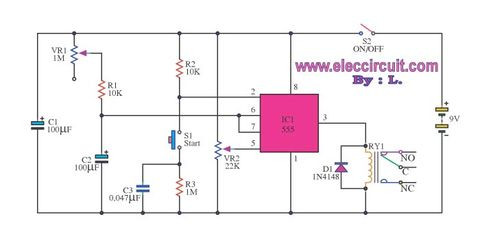

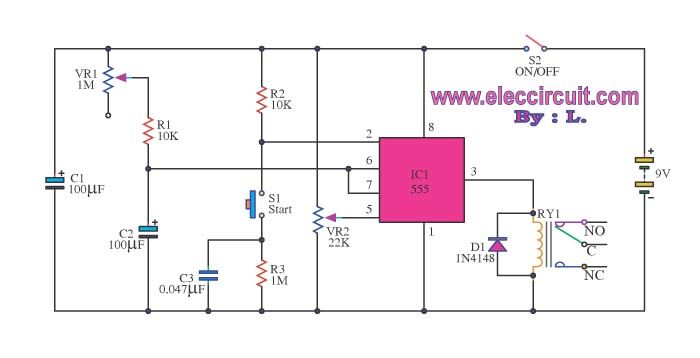

Mivel az 555 kimenete eleve csak 200 mA áramot bír, a megszakításkor keletkező, ellenirányú indukciós feszültséget pedig az antiparalel dióda épp rövidre zárja, elég oda a 4148, sőt felesleges is, nem szokás alkalmazni. Elég ennyi:

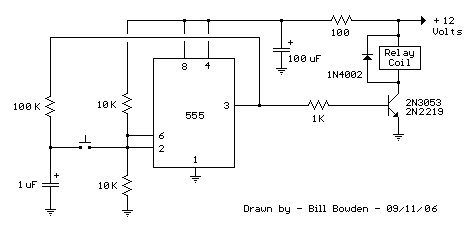

Inkább arra kell odafigyelni, hogy a relétekercs ellenállása alapján számítható áram ne terhelje túl a kimenetet. Vagy így lehet tranzisztorral tehermentesíteni az IC kimenetét:
(#58196) csabyka666
Véletlenül nem 18 V AC van ráírva a dugasztápra és a töltőegységben van az egyenirányító?
-
Kernel
nagyúr
válasz
Batman2
#58200
üzenetére
Ahogy az adatlapon szerepel, a polarizáció elkerülése érdekében váltakozóárammal ajánlják meghajtani, de ezzel nem foglalkoznak több komparátoros alkalmazásnál sem:
https://www.aliexpress.com/item/-/32657030094.html
Relés változat:
https://www.aliexpress.com/item/-/1968038762.html
Új hozzászólás Aktív témák
ekkold- Teljes verziós játékok letöltése ingyen
- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- További aktív témák...
- Apple iPhone 12 64GB, Kártyafüggetlen, 1 Év Garanciával
- Törött, Hibás iPhone felvásárlás!!
- Eladó szép állapotban levő Huawei P30 Pro kék 6/128GB 12 hónap jótállással!
- BESZÁMÍTÁS! ASUS H170M i7 6700 16GB DDR4 512GB SSD GTX 1660 Ti 6GB KOLINK Observatory Lite TT 500W
- AKCIÓ! Épített KomPhone R5 4500 16GB RAM 240GB SSD RX 6500 XT 4GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
