Batman2
őstag
Alkalmazott már valaki áramkörben páratartalom érzékelő ellenállást, pl. a HR202L-t??
Ha jól értelmezem a leírását, akkor szinuszos váltakozó árammal kell vele mérni.
Ha pl. beépítem egy 555-ös időzitő áramkör RC körébe, akkor ott szinuszosan váltakozó áram fog folyni rajta, a kondi töltés-kisütési ciklusa folytán.
A kimeneten megjelenő impulzus sort pedig vissza lehet alakitani analog feszültség változássá.Viszont lehet, hogy még sem jó, mert így a szinusz hullám frekvenciája folyamatosan változik, míg a méréshez valszeg állandó frekvencia kellene?
Ha viszont csak felhasználom egy adott frekvenciára beállított RC kör jelét, mint mérőfeszültséget, akkor már jó lehet.
Viszont olyan olyan egyszerű kapcsolást is találtam ilyen pára ellenállássál, melyben egy egyszerű komparátor volt, nehány ellenállás kiséretében, a kimenet pedig digitális 1 vagy 0, itt biztosan egyenáramot vezetnek át az eszközön.
Akkor mégis csak lehet így is mérni vele?
Üdv.
-
#58199
csabyka666
veterán
Barret001
#58197
-
A linken lévő kapcsoláson (második kép) a D3 úgynevezett flyback dióda. Ide bármilyen általános dióda megfelel (például 1N4148), vagy valami speciális kell?
-
#58197
Barret001
addikt
csabyka666
#58196
Barret001
addikt
válasz
csabyka666
#58196
üzenetére
Igen,12 db 1,2V-os cella van az akkuban.Ezeket 1,5V-ra töltve megkapod a töltő csúcsfeszültségét.
-
#58196
csabyka666
veterán
Üdv mindenki!
Ma vettem egy akksis fúrót használtan, 14,4V-os NiCD akksik vannak hozzá. A (gyári?) töltőjén viszont 18V szerepel. Ezzel tölthetem őket?
Köszi a válaszokat előre is!
-
-
repvez
addikt
válasz
darvinya
#58187
üzenetére
Köszi ez a 2 db függőleges csatlakozáshoz jók, de nekem még kellene a 6db vízszintesen látható tüskesorokhoz is csatlakozó, mert azok kisebbek mint amiket linkeltél a 2,54es csatlakozók nem mennek rá, mert az kb 1,2 cm távolságba van az 5 tüske a vízszinteseknél ez csak 8mm
-
repvez
addikt
-
repvez
addikt

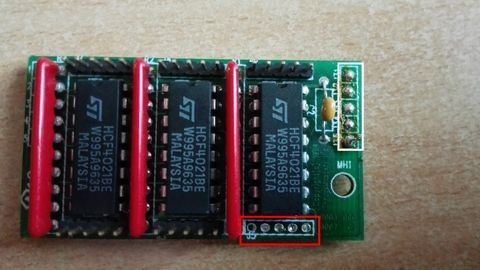

Tud valaki segíteni abban, hogy a mellékelt képen a hiányzó helyekre milyen csatlakozó kell?

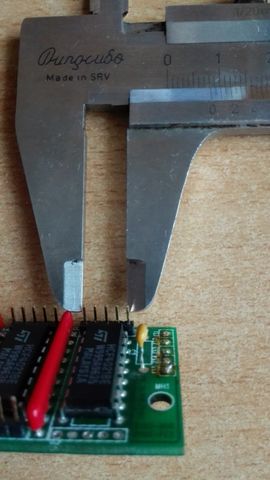

Abból a fajtából amiből van a helyén annak 8mm a teljes hossza az 5 lábra. És mindegyikhez kellene az ellen párja is. Tehát 6 anya és 1 apa tüske. A másik a sárga elem mellett az ha jól emlékszem 2.54 és labtavolsagu. Abból is kell mindegyik pár. 90 fokos kéne ide esetleg kicsuszas elleni védelemmel.
Aliexpress link is jó, mert itthon a posta több lenne, ha a helyi bolt nem tart ilyet.
[link][link] -
Kernel
nagyúr
válasz
Lompos48
#58178
üzenetére
Esetleg úgy lehetne mondani, hogy nem megfelelő az elektromágneses zavarszűrése, de azzal nem szokott gond lenni, illetve ez sem jó kifejezés. Nem mindegy, hogy a készüléket érő elektromágneses sugárzásról beszélünk (ami ellen árnyékolással lehet védekezni) vagy vezetéken érkező zavarokról.
De a leírt tünetek sem erre utalnak, főleg a hang akadozása, kihagyása.
Meg a zaj is olyan dolog, hogy van sokféle zaj. Kapcsolók által keltett pattogás könnyen felismerhető, de ilyen folyamatos sercegés nem külső zavar miatt szokott lenni.
Lehet akár bezajosodott tranzisztor (a kisebb, TO-92 félék között előfordult már ilyen), kerámia kondenzátor stb.
-
Lompos48
nagyúr
válasz
tvamos
#58176
üzenetére
"...egy eszkoznek a halozattal valo kompatibilitasat jelenti."
Ez rendben is lenne. El is fogadom egy UTP-s hálózat inkompatibilitását egy koax hálózattal. Ugyanúgy a visszafelé kompatibilitást pl. USB eszközök esetén stb.
De valahogy a vitaindító mondatot (amire a kompatibilitásos válasz érkezett) nem tudom ilyen képbe beleilleszteni:
"Van egy Grundig r1000-es erősítőm ami elkezdett hibát produkálni. Sercegő, pattogó hangok hallhatóak a hangfalakból."
-
#58175
tordaitibi
veterán
yohnsee
#58169
válasz
yohnsee
#58169
üzenetére
Lehet hogy semmi baj a merozsinoroddal,
az akkupack es a motor kozott eddig volt 10centi vezetek, a meressel beviszel mindenkepp +ellenallast.
A 2x 60-80 centi vezetek, a muszerbe ket kontaktus a dugaszoknal, maga a sontellenallas, az esetleges krokodilcsipeszes kontakt. Ezek osszeadva ugyan nem sok, de egy inditasi 30-50 amperes pillanatnyi impulzust szepen ki tud simitani, a tularamvedelem megszolalasi kuszob ala korlatozni. -
mezis
félisten
-
yohnsee
tag
válasz
tordaitibi
#58165
üzenetére
A digit multiméterem Maxwell, tudom, nem világmárka, de a mérőzsinórja normális. Majd azért kipróbálom a banándugó plusz 1.5 vezeték kombinációt
-
Hujikolp
őstag
válasz
Lompos48
#58137
üzenetére
Vezetett zaj a hálózatból?
szomszédságban pl ki-be kapcsolgatják a körfűrészt, amit Józsi tákolt össze.
Itthon a rádió szokott pattogni ilyenkor.
Ha semmire nem javul, akkor lehet ilyenre gyanakodni. Ezért is javasoltam egy másik helyszínt is, igy hamar kiderül, hogy a hálózat a hibás-e. -
#58165
tordaitibi
veterán
yohnsee
#58164
válasz
yohnsee
#58164
üzenetére
Nem a műszerrel van a gond, abba egy vastag söntellenállás van (ha 200mV a multiméter, akkor 0,01ohmos), hanem a mérőzsinórral.
Pláne ha a gyári vacak, ami kívül vastag, belül meg 0,25 sincsen.
Pontosan ilyen árammérésekhez csináltam banándugó és 1,5 vezeték forrasztva. 10-15 ampernál ezen is esik valamennyi, de töredéke a gyári mérőzsinórnak. -
yohnsee
tag
Sziasztok!
Kérésre felújítottam egy akkumulátoros fúró akkuját. 18V-os, került bele BMS (védőelektronika túltöltés, túlmerítés, túláram ellen)
A tünet, hogy amikor nulláról a maximum fordulatot kérem tőle azonnal, akkor az elektronika letilt. Ha szép lassan indítom, sőt ha lefogom a tokmányt, akkor is szépen megy. Viszont ha az akkumulátorral sorba kötök egy multimétert 20A-es állásban, ez a tünet nem jelentkezik. Nagy gondolkodás után rájöttem, hogy a multiban lévő ellenálláshuzal miatt van ez, az már elég nagy ahhoz, hogy a motorral sorban ne érezze a BMS rövidzárnak.
Kérdésem az lenne, mivel nincs itthon másik műszerem, tipikusan mekkora ellenállása szokott lenni ezeknek a műszereknek? -
#58162
szabifotos
senior tag
kjani18
#58156
szabifotos
senior tag
válasz
kjani18
#58156
üzenetére
Igen, ezt én is épp most tapasztaltam, PC-tápból labortáp építése közben. Amikor nem volt terhelve az 5V ág akkor 11.6V körül volt a 12V-os ág. Amint megterheltem 2A-rel 5V-on, beállt a 12V.
Rendeltem hozzá terhelő ellenállást, amit majd kapcsolgatni fogok, ha épp nem az 5V-ra van szükségem. -
#58160
pjen
félisten
Atomantiii
#58158
pjen
félisten
válasz
Atomantiii
#58158
üzenetére
Ha a zöldet és a feketét össze kötöd a kümeneten,beindul.
-
#58159
mezis
félisten
Atomantiii
#58158
mezis
félisten
válasz
Atomantiii
#58158
üzenetére
Én egy 12V-os gk izzót szoktam az 5V-os ágba kötni.
-
#58158
Atomantiii
addikt
kjani18
#58156
Atomantiii
addikt
-
Kernel
nagyúr
-
#58154
Kernel
nagyúr
Atomantiii
#58152
Kernel
nagyúr
válasz
Atomantiii
#58152
üzenetére
Abban kisebbfajta motor van, amit elbír egy PC-táp, elvileg az indulóáramot is bőven.
Ráadásul a megadott 18V / 3A a maximális terhelésre vonatkozik. Ebben benne van az is, ha megszorulna a szerkezet. De 12 V-ról már kevesebbet vesz fel, ha nincs nagyon terhelve, amiatt is kevesebbet vesz fel.
-
#58152
Atomantiii
addikt
Atomantiii
#58052
Atomantiii
addikt
válasz
Atomantiii
#58052
üzenetére
Visszatérve a múltkorira felesleges laptop tápom nincs itthon, találtam egyet a nyomtatóhoz, de az még 1 A-t sem tud, viszont van egy rakás régi használaton kívüli pc-s tápegységem.
Szóval arra gondoltam mi van ha annak a 12 V-os ágára ráakasztom a motort? Gondolom kárt nem tehet benne, 3 A-nál meg jóval többet tudnak, legalábbis a címke szerint ami rá van ragasztva.
Bár ma nézek graetz diódát is az otthon lévő trafókhoz, hátha elbírná valamelyik azok közül is, aztán majd kísérletezem.
Ja az 58053-ra akartam írni ezt.
-
apóka
aktív tag
Sziasztok!

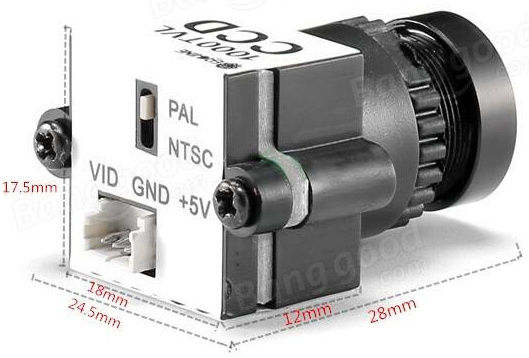

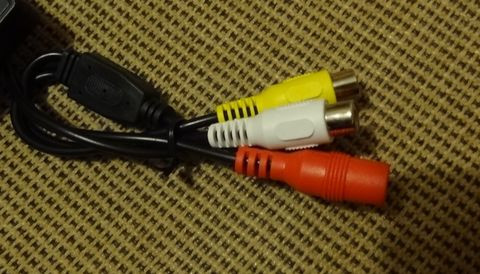

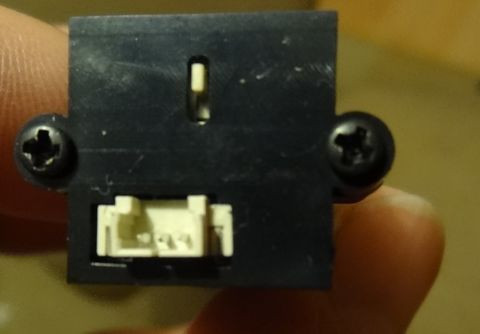

A következő FPV kamerát (Eachine 1000TVL CCD) illetve egy 5"-os kijelzőt szeretnék összekötni, az alábbi képeken lévő csatlakozók állnak rendelkezésre:
Valaki tudna abban segíteni, hogy milyen módon lenne a legegyszerűbb összekötni a két eszközt? Különösebb elvárások nincsenek, a kamerának folyamatosan képet kellene adnia a kijelzőre egy mérőműszer kijelzőjére fókuszálva.
A segítségeteket előre is köszönöm!
-
Lompos48
nagyúr
válasz
bandi0000
#58144
üzenetére
Ha tudod, tekints el a bejegyzéstől! Ha nem, akkor csak annyit, hogy ezt ne úgy képzeld el, hogy pl. mikrokontrollerhez hasonlóan igényel egy bizonyos frekvenciájú órajelet. A lényege az, hogy amikor érkezik órajel, akkor csinál valamit az adatbemeneten érkező jellel. A J és K bemenetek pedig ettől függetlenül tudják befolyásolni a kimenetek állapotát.
-
darvinya
titán
-
-
bandi0000
nagyúr
sziasztok
Nem tudom tudnátok e segíteni, marha egyszerű a kérdésem, ISE Design-ba dolgozunk, shecmatik alapon, olyan mint a tina, gondolom ismeritek, lényeg hogy egyszerű hálózatot kell megvalósítani D-JK tárolóval, és van egy olyan, hogy D3to8 dekóder felhasználása, na már most D,JK tárolóval nem tudom mit lehetne kezdeni, vagyis talán valami flipflop logikát emlegettek, de nem tudom hogy mi az, illetve azt se tudom hogy a dekódernek hogy kéne működnie
-
Kernel
nagyúr
A képre rákeresve kiderül, hogy azt már megtervezték.
A linken látszik a perforált panelos megoldás is, amit mondjuk túlzás paneltervezésnek nevezni. Lejjebb van a rendes panel.
Itt szintén a perforált látszik, az alkatrészoldal elrendezése. A másik oldalt csak össze kell kötögetni.
-
-
Hujikolp
őstag
Lehet EMC probléma is. Ha teheted, akkor vidd el máshova, valakihez és ott is próbáld ki. Ha nem jön elő, akkor a hálózattal lesz a gond. Lehet, hogy a készüléknek rossz az elektromágneses kompatibilitása. Ekkor egy általános szűrő lehet, hogy segít a dolgon. Ezt a 230V-ra kell tenni, tekercs, k9ndenzátor. Van készre szerelt változat is. (most épp nem találom)
A hiba lehet, hogy a szomszédoktól jön, amikor kapcsolgatnak valamit, vagy másnál egy rossz készülék, rádió. -
HoTaZo
addikt
válasz
Kernel
#58131
üzenetére
Akkor, szerviz lesz egyszer belőle. Tutira biztos vagyok, hogy nem a potméter, mert nem kell tekernem, elég a távirányítón növelnem a hangerőt vagy a bemeneteli hangerőt növelnem, hogy megszűnjön a hiba. Mintha több áram kellene egy alkatrésznek. De ezzel, lehet hogy bődületes hülyeséget mondtam.
-
Kernel
nagyúr
válasz
HoTaZo
#58130
üzenetére
Ha a potméter mozgatásával van kapcsolatban, akkor lehet a potméter hibája is, egyéb lehetőségekről nemrég írtam, ami erre is érvényes.
Ilyen hibák megtalálása szervizben sem úgy megy, hogy ránézésre megmondjuk, mi baja (típushibáktól eltekintve), hanem meg kell keresni, lekövetni, mérni, dolgozni rajta.
-
HoTaZo
addikt
Sziasztok!
Gondoltam, ha már ide terelt egy kérdés, akkor felteszem a másikat is.
Van egy idős Sony erősítőm, házimozi rendszer. Bármelyik bemeneti jelet is akarom hallgatni, egy bizonyos hangerőig ki-ki hagy az egyik (mindig ugyanaz az oldali) hangfal. Cseréltem már hangfalat is de nem a hangfal hibás, hanem a kijövő jel. Ha a bemeneti jelet erősítem (tv, stb, CD) akkor is képes megszűnni a hang kihagyás, de a legjobb, ha a főhangerőt tekerem fel.
Mi lehet ennek az oka? -
#58128
csabyka666
veterán
Atomantiii
#57707
válasz
Atomantiii
#57707
üzenetére
Utólag is köszi szépen az ötletet, nagyon jól szuperál ez a Wago eszköz.
-
Kernel
nagyúr
válasz
Czimby
#58125
üzenetére
Feszültségkülönbséget okozhat egy ilyen átmeneti ellenállás, csak ezek nem feltétlenül állandó ellenállások, inkább szakadozó, terhelésre változó.
Normális esetben a nulla-védőföld között mérek egy semmi feszültséget, utána mérek ellenállást és valamilyen minimális értéknek kell lenni, a vezeték hosszától függően.
Azért is írom elsőnek a feszültségmérést, mivel az ellenállásmérő tönkremehet, ha feszültséget adunk rá. Bizonyos határig védett csak, ezért előbb meg kell győződni.
(#58126) zeix
A nagy pufferek nem okoznak ilyet és az nagyon ritkán lesz hibás, mivel itt nem kapcsolóüzemű alkalmazásról van szó. Ha mégis kiszárad, illetve kifolyik az már szemre is gyanús lehet és kisebb-nagyobb búgást okoz a hangszóróban (100 Hz).
-
zeix
senior tag
válasz
Kernel
#58123
üzenetére
Kipróbáltam tüzetesebben és ha rádiót hallgatok, akkor is csinálja. A két nagy elko kondi okozhat ilyen hibákat? Sercegés, pattogás hang akadozás? A hiba véletlenszerű és nem gyakori. Kb 3-5 percenként jön elő. Ja, és letekert hangerőn is serceg. A hangerő állítgatásától független a sercegés hangereje.
-
Czimby
addikt
válasz
Kernel
#58121
üzenetére
Akkor megpróbálom azt, hogy eltávolítok minden fogyasztót, és rámérek úgy is.
Ráguglizva azt találtam, hogy hibás null vezető kötés is okozhat hasonlót(kontakhiba) mi a véleményed erről?
A hűtő és a mosógép a legnagyobb fogyasztó idehaza szerintem, és utóbbi biztos nem ment amikor a mérést végeztem.
-
-
Kernel
nagyúr
válasz
Czimby
#58116
üzenetére
Nulla és védőföld a lakás betápjánál össze van kötve egymással. Feszültségkülönbség ettől távolabb csak akkor alakulhat ki, ha egy nagyáramú fogyasztó ráterhel a nullavezetékre, emiatt azon feszültség esik.
A védőföld vezetékén normális esetben semmi áram nem folyik, eltekintve a készülékekben lévő zavarszűrőkapacitások elenyésző áramától, ami testre kapcsolódik.
(#58117) SmikOne

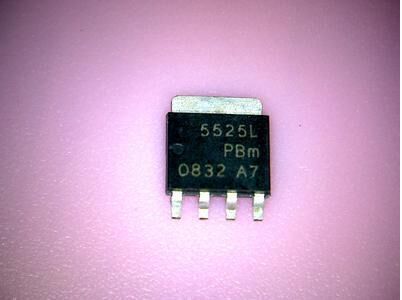

A PBm sem érdekes, bár most nem jut szembe, de sok hasonlón szerepel (de nem az ólommentesre utal, ha jól tudom).
Többi adat jelentését az adatlapokból lehet néha kihámozni, amikor jobbára kiderül, hogy érdektelen.
(#58120) Lompos48
Akkor csak félrevitt az elnevezés:
Glass Passivated Junction Diode
-
Lompos48
nagyúr
válasz
Kernel
#58115
üzenetére
Az első innen jött egyébként:
Záróréteges térvezérlésű tranzisztor (Junction Field Effect Transistor = JFET)Egy apró külöbséggel: a JFETben a záróréteg a struktúra (belső) funkcionális alkotóeleme, az említett diódánál pedig egy külső, működésben szerept nem játszó bevonat.
-
mezis
félisten
Egy galvanikus leválasztót mindenképp érdemes becsavarni a beérkező koax és a lakás közzé.
Akár egy telefon töltő is tud zavarni, ha elég közel van vagy akár maga aTV (tápegysége, egyéb áramkörei.
Milyen hosszú kábel vezet a TV-ig ?
Árnyékolt kábel ? -
nyogo83
senior tag
válasz
Kernel
#58115
üzenetére
Kernel,Lompos48: Koszonom!
Furcsa volt, meg nem nagyon talakoztam eddig ilyen diodaval.
Egy muszerfal pozitiv betapjara illetve fordulatszam jel bemenetere raktak ilyet.
Mondjuk amugy is erdekes joszag tervezes szempontjabol ez a muszerfal, jopar megfordult mar a kezeim kozott, de meg nem lattam olyat hogy vezerlonek egy DIP28 tokozasu PIC-et hasznaljanak, foglalatban.(Mindezt 2004-ben)
-
Kernel
nagyúr
válasz
nyogo83
#58113
üzenetére
Szerintem annak még honosított neve sincs, annyira ritka. Úgyhogy lehet találgatni, nevet adni:
– üvegpaszivált záróréteges dióda
– üvegpasszivált dióda
– üvegvédett dióda
– üveggel passzivált dióda
– üveg védőrétegű diódaAz első innen jött egyébként:
Záróréteges térvezérlésű tranzisztor (Junction Field Effect Transistor = JFET)
http://www.edaboard.com/thread134530.html
"In a preparation stage, the whole open P-N junction of the diode is coated with a passivation glass layer. The passivation glass layer is applied to the whole cutting area of each diode chip and fired separately during the preparation procedure. The open P-N junction of the glass passivated silicon semiconductor diode chip has a positive beveled cut, thereby the reverse voltage resistance may be enhanced and the possibility of leakage may be reduced."
-
HoTaZo
addikt
válasz
Kernel
#58109
üzenetére
Az a baj, hogy új korában nem próbáltam, nem tapasztaltam, hogy világított vagy sem más-más konnektori irányból.
Remélve, hogy ha ez jelentős hibát okozna, akkor leverné a kismegszakítót, így tudnám, hogy gond van vele. De mivel ez (még) nem történt meg, így bízom benne, hogy használhatom. Ha odajutok, hogy szétszedjem, akkor csinálok a kapcsolóról fényképet, főleg ha elváltozást észlelek. Egyelőre kívülről se a fűtőszálon, se a termosztáton se a kapcsolón nem tapasztalok sérülést elváltozást.Azért ez is értelmezési nehézségeket okoz számomra, hidd el: "akkor ilyen kis kapacitív áramoktól nem világíthatna, mert a betét söntölné".
-
-
Kernel
nagyúr
válasz
Czimby
#58104
üzenetére
A védőföldet nem kell és nem is szabad kapcsolni.
Ha feltételezzük, hogy a hosszabbító kapcsolója egyáramkörös (bár inkább kettő szokott lenni), akkor a hosszabbító betápdugójának megfordításával is meg kellene szűnni a jelenségnek.
Ha ugyanis eddig véletlenül a nullát kapcsolta volna, akkor fordítva a fázist fogja, ami pont jó.
-
xxxjjjkkk
senior tag
válasz
Czimby
#58104
üzenetére
Én hirtelen nem tudok olyan szabványt mondani, ami csak hallgatólagosan is megengedné a védővezető bármilyen módon történő kapcsolását.
Gondolj csak bele, rossz a kapcsoló, nincs földelés, észre sem veszed.A konnektor más, ott te csatlakoztatod, nem egy relélábacska, vagy mágneskapcsoló.
Persze meg lehet csinálni, de akkor van baj, ha baj van belőle, tudod.
-
zeix
senior tag
Sziasztok!
Van egy Grundig r1000-es erősítőm ami elkezdett hibát produkálni. Sercegő, pattogó hangok hallhatóak a hangfalakból. Az erősítő vonalbemenetére van rákötve a tv fejhallgató kimenete. Ha rádiót hallgatok akkor semmi gond. Próbáltam telefonra is rákötni, olyankor is serceg pattog.
(Két eszköz, készülék, berendezés, program együttműködését, egymással való helyettesíthetőségét vagy összekapcsolhatóságát jelentő tulajdonság).
