Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
Krill77
#58395
üzenetére
A szilikongumiól válik ki a szilikonolaj (lágyító adalék). A sűrű, nagy viszkozitású anyag jellegzetes. Régen szilikonolajat használtak a lemezjátszó karemelőjének, vagy kazettás magnó ajtajának csillapításához.
Ez egyrészt típusjellemző. Vannak jobbfajta távszabályzók, más minőségű vagy összetételű anyaggal, ami kevésbé, vagy nem is válik ki egyáltalán.
Másrészt befolyásolja a gombok nyomásának erőssége is. Vannak emberek, akik erősen nyomják, gyakorlatilag kinyomja belőle az olajat. Ilyenkor az sem véletlen, hogy a gyakran használt gombok környékén látszik a probléma.
Szoktam látni ügyfeleknél is, főleg időseknél, hogy nem is jó irányba tartja, nyomja is úgy, hogy rossz nézni. Ilyenkor persze el szoktam magyarázni, de nem mindig hatásos az sem, ugyanúgy nyomja tovább.
De tapasztaltam már félretett, nem használt távszabályzónál is, hogy állóhelyzetben kimászott belőle a szilikonolaj (mármint csak belsőleg). Pedig korábban rendbe tettem.
Mindent összevetve, ha erre hajlamos a távszabályzó, kíméletes kezeléssel lehet próbálkozni, vagy azzal sem érsz semmit.
Vagy inkább tanítható távszabályzót kell használni, sokkal jobban bevált, több készüléket is kezel.
-
#58399
Kernel
nagyúr
Trebor0522
#58396
Kernel
nagyúr
válasz
Trebor0522
#58396
üzenetére
A relé érintkezője csak egy kapcsoló, nem változtat semmit a paramétereken. Amit a napelem lead, ugyanazt kapcsolja a ventilátorra.

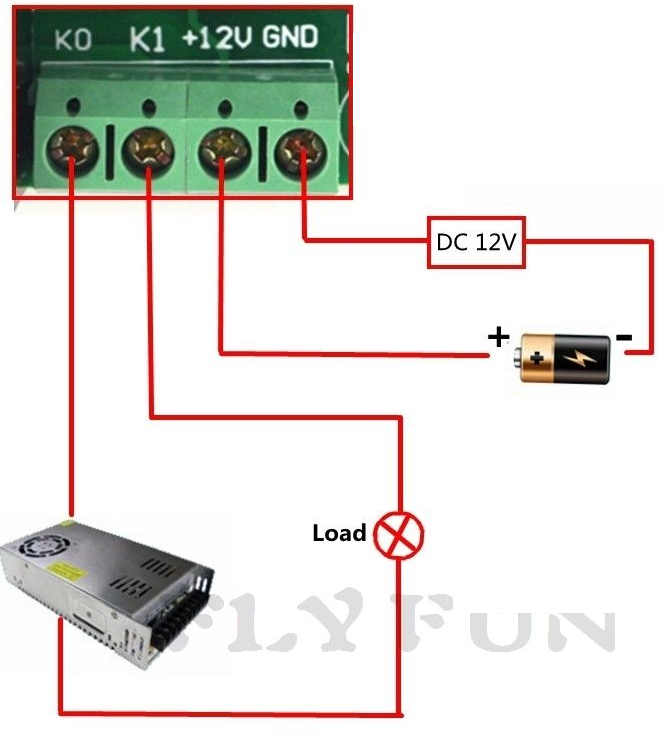

Itt például egy független tápegység szerepel, azt kapcsolja egy fogyasztóra:
-
#58397
tvamos
nagyúr
Trebor0522
#58396
tvamos
nagyúr
válasz
Trebor0522
#58396
üzenetére
Boost konverternek hívják, amit keresel.
De miért pont egy darab celláról akarod hajtani? Lehet kapni telepített is, ami nagyobb feszültségű. -
#58396
Trebor0522
csendes tag
Kernel
#58386
-
Kernel
nagyúr
Attól függ, ha működik úgyis, hogy bekapcsoláskor nyomva tartod a triggert jelképező gombot, majd a szükséges késleltetésnél elengeded, azt ki lehet váltani egy ilyen egyszerű bekapcsolási késleltetővel is:
http://www.ebay.com/itm/371769183818
http://www.ebay.com/itm/182058770538Csak itt a relé nyitóérintkezőjére kell kötni. Tehát ami először zárva van, a késleltetés után húz a relé és nyit.
-
-
Spet
addikt
válasz
Kernel
#58385
üzenetére
Végül ez lett.
6-os 7-es funkciót állítottam be, és bekötöttem egy kapcsolót (reset gombot) CH2-re. Kapcsoló megnyomásával végigmennek a programok, azonban végre van köztük szünet és nem rögtön váltja a pólust, így megkímélve a motort a hirtelen nyomatékváltástól.
Ha nem nagy kérés tudnál nekem linkelni, egy megfelelő trigger-t? (mert írtad,a mit előbb linkeltem, azt mondtad nem volt megfelelő)
-
#58386
Kernel
nagyúr
Trebor0522
#58382
Kernel
nagyúr
válasz
Trebor0522
#58382
üzenetére
Amikor meghúz a relé, értelemszerűen több áramot vesz fel a modul.

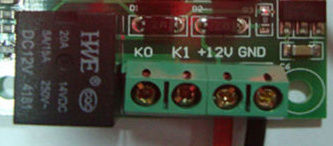

A K0-K1 pontok bizonyára a relé érintkezői, ami teljesen független, szigetelt a modul többi áramkörétől és 20 A áramot tudsz vele kapcsolni:
-
Kernel
nagyúr
Akkor kipróbálhatod, hogy az egyik csatornának egy nyomógombbal adsz egy triggert, amivel késlelteted az indulását. Pontosabban elindul az is, csak a trigger újraindítja, elölről kezdi.
Vagy a 15 és 16-os programot választva, mindkét csatornát elindítod egy nyomógombbal, de az egyiket később.
-
#58383
mezis
félisten
Trebor0522
#58382
mezis
félisten
válasz
Trebor0522
#58382
üzenetére
Azt, hogy mekkora feszültséget, áramot képes kapcsolni, a reléről kell lebogarásznod, mert ezt a két fontos adatot nem írják.
A 10mA, 65mA (és nem MegaAmper !) a 12V-os tápból működtetéséhez szükséges áram. -
#58382
Trebor0522
csendes tag
Trebor0522
csendes tag
Hello!
Az lenne a problémám, hogy sörkollektort szeretnék termosztáttal szabályozni a következő termosztáttal pl: [link]
Akérdésem alapvetően a müködésével kapcsolatban lenne: az amit kap betápba áramot nagyjából azt is adja tovább minimális veszteséggel ha nem a beállított értéket méri?
Pontosabban: nincs megadva, hogy hány amper kell a termosztátnak.A ventillátor amit szabályozni szeretnék 12 voltos 0,33 A es akkor 0,33 + amenyni a termoszátnak kell A-t fog felvenni a "rendszer"; gondolom én.
Konkrétan ezt nem tudom értelmezni a termék leírásból: Power consumption: Static current: ≤10MA pull current: ≤65MA.
Másik termosztátot találtam amire rá volt 10 A írva, de napelemmel szeretném hajtani a cuccot. Max 10 W amit szeretnék használni ( ha kell 2 venti)Válaszokat előre is hálásan köszönöm!
-
Kernel
nagyúr
Az a modul triggert igényel a bemenetére, amitől a relé meghúz és a beállított idő után elenged.
De ha úgy gondoltad, hogy egy automatikus triggerrel állítanád be az eltolást, akkor is előbb ki kellene próbálni manuálisan, hogy egyáltalán működik-e az elgondolás.
Egyébként áramszünet esetén ennek újra kellene indulnia? Mert van két üzemmódja, amikor egyáltalán nem indul automatikusan, csak triggerre:
[Function 15] ：
Unlimited Cycle Timing Mode A： the relay does not operate after power on, give CH1 connector a high pulse signal, when arrived the timing time T1, the relay pull-in, when arrived the timing time T2, the relay disconnect, then repeat the above status, T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface a high pulse signal again, repeat the above function.[Function 16] ：
Unlimited Cycle Timing Mode B： the relay does not operate after power on, give CH1 interface a high pulse signal, the relay pull-in immediately, when arrived the timing time T1, the relay disconnect, when arrived the timing time T2, the relay pull-in, then repeat the above status, T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface a high pulse signal again, repeat the above function. -
Kernel
nagyúr
Az csak annyiban különbözik más, hasonló időzítőktől, hogy relé helyett FET kapcsol rajta, ami kiküszöböli a mechanikát, szikrát, kopást, kattogást, viszont más szempontokból korlátozottabb a használhatósága.
Nincs galvanikus leválasztás, nincs polaritáscsere, csak DC-t kapcsol, adott áram- és feszültséghatáron belül. De ha relés lenne, önmagában akkor is kevés, további áramköri trükközéssel kellene kísérletezni.
A korábbi példánál maradva egyszerűbb lenne a betápnál áramot korlátozni, mivel ott még nem fordul a polaritás. Itt be lehet iktatni egy párhuzamos diódát is, ami az irányváltás pillanatában, a még forgó motor által visszatermelt feszültséget nem engedi a negatív tartományba fordulni, a táp kimenetén. Amellett némileg fékezné is a motort.
A motor paramétereitől függ (áram, feszültség), hogy mivel lehetne.
-
Spet
addikt
válasz
Kernel
#58377
üzenetére
Értem.
Itt mivel lehetne késleltetni/korlátozni a váltásnál, hogy a motor ne hirtelen kapja a feszültséget?
Esetleg egy ilyen időzítő beszerzésével, megoldható lehet-e a probléma?
(nem vagyok az elektronikai rendszerep mestere, így ha hülyeséget kérdeztem volna mondjátok meg nyugodtan)
-
Kernel
nagyúr
Erről sajnos ez jut eszembe, ha valaki ismeri a sorozatot:
Whitney Houston, We Have a Problem
Eddig még rendben is lenne:
[Function 5]：
Unlimited Cycle Timing Mode A: after power on, the relay don’t pull-in, when arrived the setting time T1 relay pull-in; when arrived the setting time T2 relay disconnect, then repeat the above status, and the T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface a high pulse signal (high level duration≥20ms), repeat the above function.
[Function 6]:
Unlimited Cycle Timing Mode B: after power on, the relay immediately pull-in, when arrived the setting time T1 relay disconnect; when arrived the setting time T2 relay pull-in，then repeat the above status, and the T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface a high pulse signal (high level duration ≥20ms), repeat the above function.
Csak nálad CH2 is van és a kínaiak még mindig nem ismerik a mondat fogalmát.
Viszont neked erre lenne szükséged, időfolyamatban:
[CH1] [F6] 10001000100010...
[CH2] [F5] 00100010001000...– Először CH1 meghúz (1 állapot), CH2 nem húz (0 állapot).
– Utána szünet (mindkét relé 0 állapot).
– Utána fordítva és így tovább.A probléma ott van, hogy (csak) T1 és T2 időt lehet állítani, de a kezdeti eltolás így nem jön össze.
Vagy a szünetet kellene kihagyni (a motor hirtelen fordulási áramát más módon korlátozni) vagy lehetne próbálkozni egy manuális triggerrel, tehát egyiket először késleltetni. De akkor áramszünet esetén gond lenne, ha nincs, aki ezt a beállítást ismét elvégezze.
-
tvamos
nagyúr
válasz
moha21
#58374
üzenetére
Hát szerintem csak jobb lenne megérteni, mert egyszerű!
Szóval: Nincs olyan, hogy Ukia, meg Ukib. Ezek "képzetes" feszültségek. Mivel ezek lineáris rendszerek, ezért érvényes a szuperpozíció. Van két "képzetes" kimenő feszültség, Ukia, amit az erősítő akkor adna, ha csak az A bemenetet gerjesztjük, (mintha B GND-re lenne kötve,) arra van egy erősítése, ki lehet számolni. Ha csak a B bemenetet gerjesztjük, akor arra is lenne erősítése, akkor adná az Ukib-t. A kettőt előjelesen összeadva lesz Uki. De külön, fizikailag nincs olyan pont az áramkörben, hogy Ukia, meg Ukib. -
Spet
addikt
Sziasztok,
A jobb kérdezni mint beégni elve alapján hozzátok fordulnék.

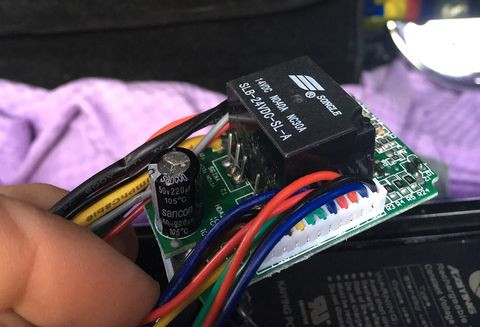

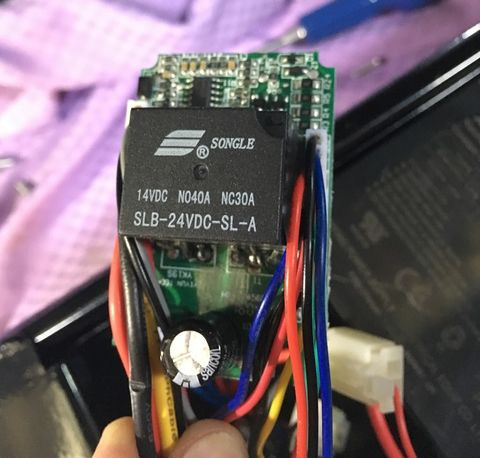

Vásároltam egy ilyen panelt.
Azonban sehogy sem tudom úgy beprogramozni, ahogy szeretném: forog a motor az egyik irányba x ideig majd lekapcsol, vár y másodpercet majd forgat másik irányba, majd z idő után ismételten lekapcsol, és utána ismétlődik az egész.
Van hozzá használati útmutató, igaz ez az egy relés megoldásból copy paste verziója (pici kínai így oldotta meg).
Bekötés rendben van, csak a szüneteket nem akarja érzékelni és nem értem miért. Ha valaki végzett már ilyen jellegű kisérletet és tudna segíteni, nagyon hálás lennék neki.
-
moha21
veterán
válasz
tvamos
#58344
üzenetére
Köszönöm a segítséget neked is és Kernel fórumtársamnak is!
Igen iskolai feladat és persze nyilván nekem kell megértenem.
A baj ott kezdődik, hogy munka mellett nem mindig jut erre idő és mivel én nem is szeretnék
a továbbiakban az elektronika ezen részével igazán foglalkozni, így kicsit még nehezebben megy a dolog.
Természetesen megrajzoltam szimulátorba, de ekkor se tudtam, hogy melyik pont az Ukia és ukib -
artiny
őstag
Sziasztok,

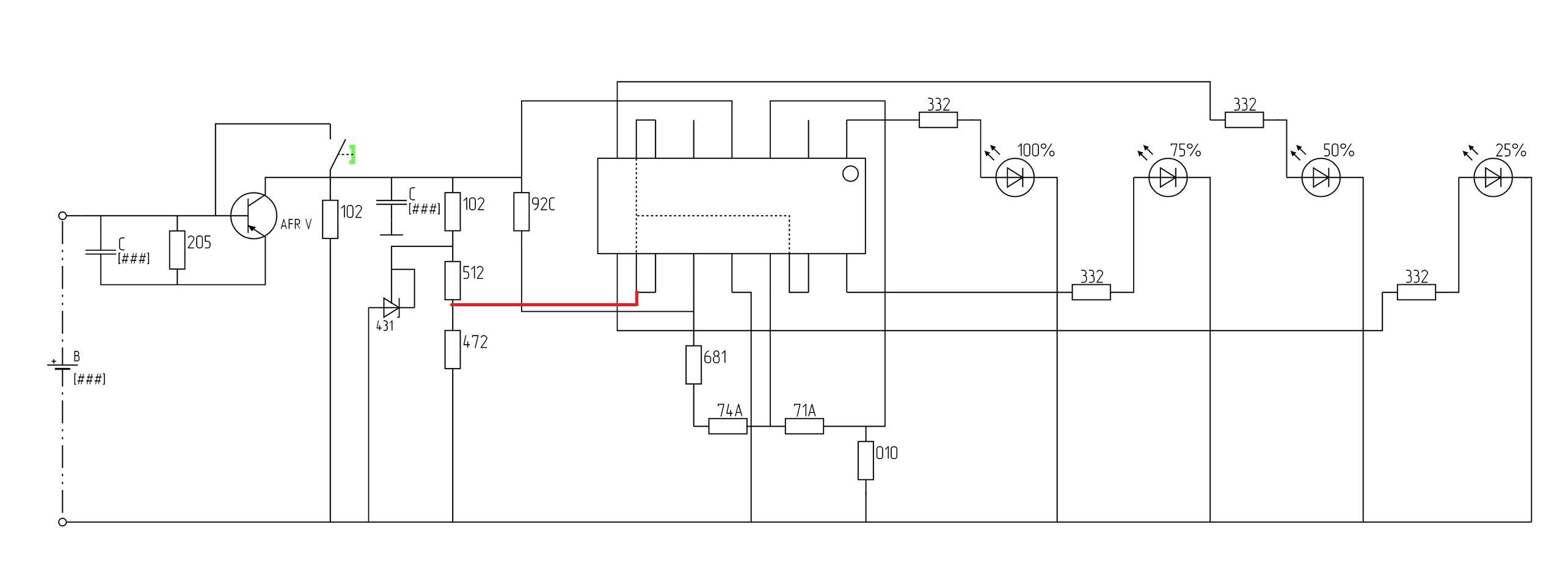

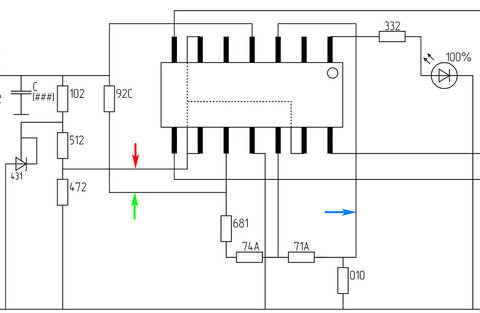

valaki tudna nekem segiteni....A kerdesem,hogy az 1 es a 2 bekotés megegyezik szerintetek? vagy szamit hogy az egyik ellen allas elé vagy után van kotve mint kepen:http://i.imgur.com/qfoIc3T.png
1 es a javasolt, de ahogy nezem a 2-es szerint van kotve nekem a homero szenzor, es kb 5 celzius + -t mer, pl. 30 helyett 35-t. Okozhatja az,hogy nem az 1-es szerint van kotve?
-
lehella
senior tag

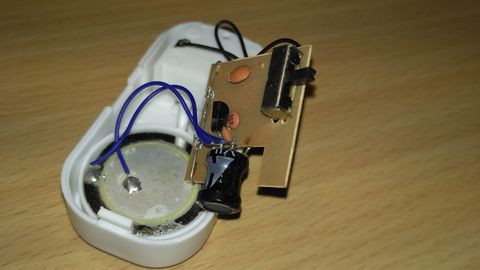

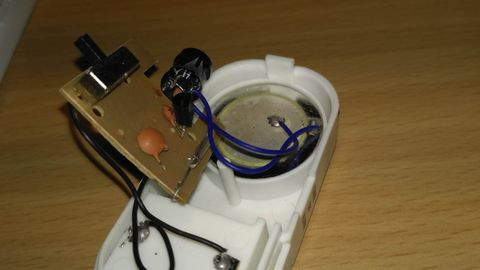

Sziasztok, van egy Global YL323 belépésjelző kis elektronikám. Kétféle módban tud jelezni, egyikben hangos riasztás, másik módban pedig 3 ding-dong hangjelzést ad le. Az lenne a kérdésem, hogy van arra valamilyen mód, hogy három helyett csak egyet jelezzen, megoldható ez valahogyan?
-
#58362
Kernel
nagyúr
AndrewBlase
#58361
Kernel
nagyúr
válasz
AndrewBlase
#58361
üzenetére
450 mA-t írtam én is, de 450 vagy 500 mA már lényegtelen, azon nem múlik semmi. Lehetne tölteni egyébként nagyobb indulóárammal is, amennyiben a töltő rendelkezik a szükséges CC/CV karakterisztikával, feszültségkorláttal:
Töltésjelző a tápegységen van. Töltés alatt pirosan világít, ha készen van, akkor zölden.
Ez épp arra utal, amit sejtettem, hogy CC/CV töltésszabályzó van benne, amiből két dolog is következik:
– Joggal nevezhető töltőnek, nem szimplán tápegység (CV) és szerintem nem is 24 V-ig tölt. Ha így lenne, nem is lehetne rendesen használni, nem töltené fel az akkut.
– Nem lehet helyettesíteni egy 24 V-os stabilizált tápegységgel. Amin egyébként színváltó LED sincs, de itt nyilván nem a LED érdekes, hanem a mögötte lévő elektronika. Nem mintha sokkal komplikáltabb lenne, de mégis más.
Autóakkunál például terheletlenül mérve 12 V az a feszültség, amikor még épp beindul az autó. Ezalatt már bizonytalan.
-
#58361
AndrewBlase
senior tag
Kernel
#58360
AndrewBlase
senior tag
válasz
Kernel
#58360
üzenetére
Tök jó, hogy egymással ellentétes véleményen vagytok mezissel.
Azt én értem, illetve jogsiszerzésnél tanultam, hogy a tényleges kapacitás 10%-ával kell tölteni az akkumulátort. Eddig tiszta mezis álláspontja.
És nincs is bajom azzal, hogy "lassú" a töltés ebben az esetben.Mérni sajnos nem tudom a dolgokat, nincs multiméterem.
A tápegység nem direktbe csatlakozik az akkura, mint az előző hsz-ben lévő képeken is látszik, van egy plusz "controller mosel ML21A" szerkezet benne.
Töltésjelző a tápegységen van. Töltés alatt pirosan világít, ha készen van, akkor zölden. (Mondjuk leírása alapján nem így kellene világítania, de hát nem is olyan tápegység szerepel a leírásban, mint ami a csomagban volt.) -
#58360
Kernel
nagyúr
AndrewBlase
#58357
Kernel
nagyúr
válasz
AndrewBlase
#58357
üzenetére
Mérni kellene a tápegységet, mert előfordulhat olyan is, hogy ráírnak egy névleges 24 V értéket, miközben a belsejében egy normális töltőelektronika rejtőzik, 28,8 V végfeszültséggel.
Egy szokványos 24 V / 500 mA stabilizált tápegység ugyanis "nem normális" töltő, nem arra való. Ha ez a valós tényállás, én biztosan nem használnám hozzá. Nem tudja rendesen feltölteni, hamar tönkremegy az akku.
Mérném töltés közben az akkufeszültséget is.
Ellenőrizném azt is, hogy a tápegység direktben csatlakozik-e az akkura, vagy van-e közbeiktatva egyéb alkatrész is. Töltésjelző LED nincs ezen?
-
#58359
mezis
félisten
AndrewBlase
#58357
mezis
félisten
válasz
AndrewBlase
#58357
üzenetére
A rollerben összesen 24V 4.5Aó-ás akku csomag van. Ha van rá idő, akkor nem célszerű 0.45A-nél többel tölteni. Ezt az eredeti töltő tudja biztosítani. Ha ez nem felel meg, akkor keresgélj gyors töltési (akkuk gyors elhasználódási) lehetőségek után.
-
#58357
AndrewBlase
senior tag
And
#58354
AndrewBlase
senior tag
Valamint Kernel és mezis!
Értem, és köszönöm az infókat!
Mármint azt értem, hogy nem értem. Most akkor mi van? Megfelel a tápegység, de mégsem?
Hülye vagyok hozzá, na.

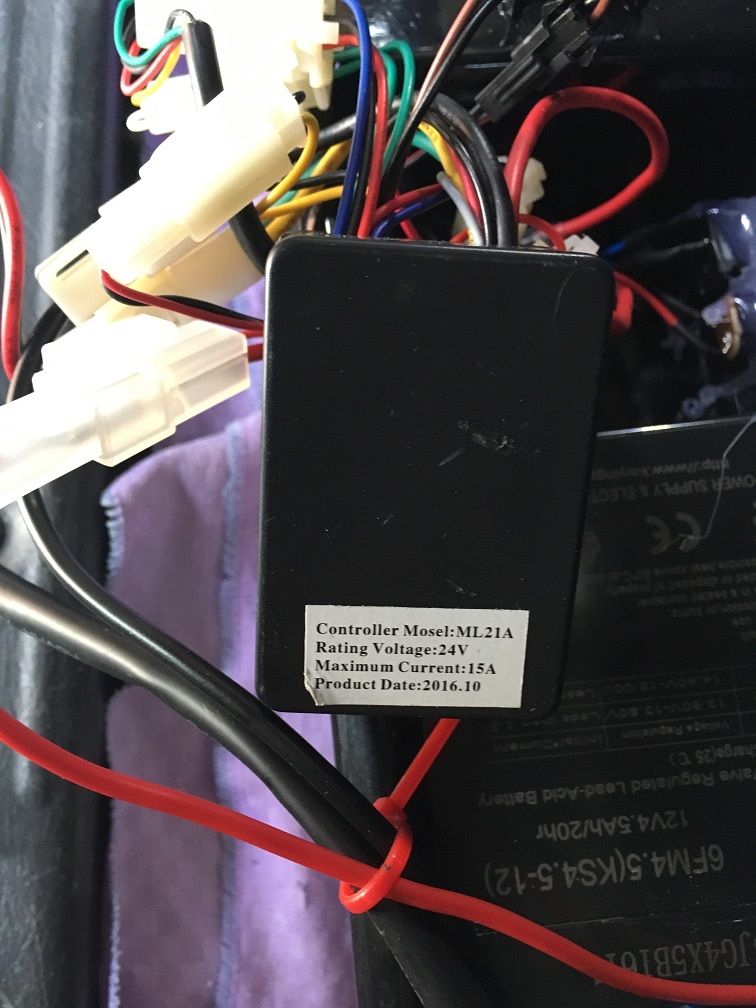

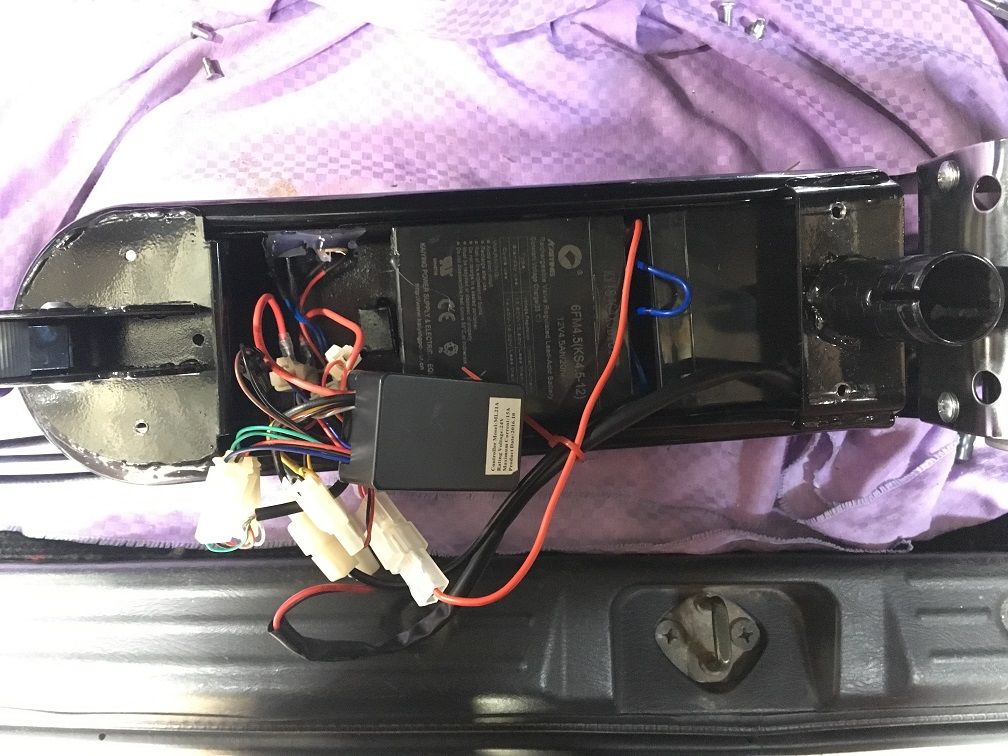

További képek a szerkezetről:
Kép felső felén van egy bekapcsológomb, illetve a töltő-dugalj, vele ellentétesen (bár nem látszik) egy reset gomb, illetve egy "üzemkész" led
és a belseje:
-
#58356
mezis
félisten
AndrewBlase
#58353
mezis
félisten
válasz
AndrewBlase
#58353
üzenetére
"Az egész adapter szőröstől-bőröstől madzagostól nincs 90 g, hiányolom belőle az "anyagot".
Transzformátorral működik ez is, de 100000Hz-en sokkal kevesebb vasra van szükség, mint 50Hz-en -ugyanakkora teljesítmény átvitelére.Más (csak tanulságul):
Technoline WS6810 időjárás állomás kültéri egysége:
A nyomtatott áramkör J8 jumperhez vezető fólián "ráncos" a lakkréteg.
Lássuk, mi van alatta:
Esőtől védett helyen volt, csapadéknak, egyéb korróziónak semmi nyoma. Összeesküvés az örök élet ellen ?
![;]](//cdn.rios.hu/dl/s/v1.gif)
(Áthidalás után a jeladó rendben működik. ) -
#58355
Kernel
nagyúr
AndrewBlase
#58353
Kernel
nagyúr
válasz
AndrewBlase
#58353
üzenetére
90g kapcsolóüzemre utal, a normál trafós változat háromszor annyi (most mértem).
Ez annyiból érdekes, hogy kétféle töltési megoldás szokott lenni, egyiknél a trafó nagyobb belső ellenállása szolgáltat bizonyos áramgenerátoros jelleget. Ilyenkor a kezdeti áram nagyobb (ebben az esetben legfeljebb 1,35 A lehetne), majd a töltés vége felé csökken.
Ha viszont ez egy pontosan 24 V feszültségű tápegység, 500 mA áramkorláttal, az nem jó megoldás egy 2 x14,4 = 28,8 V végfeszültségű soros telep töltésére.
Még akkor sem, ha 2 x 13,8 = 27,6 V-ra töltjük (illetve szeretnénk, mivel ezzel nem fog menni).
A kettő között az a különbség, hogy 13,8 V-ot bármeddig elvisel (mint tartófeszültség), de feltöltéshez lassú.
Míg 14,4 V-ra úgy kell tölteni, hogy később le kell állítani (vagy leejteni 13,8 V-ra) amikor az áram lecsökken kb. 45 mA-re.
Azaz, itt is a rollerben lévő töltőelektronika szabályozza az áramerősséget, mint a telefonoknál?
Ezt neked kellene látni, hogy mi van benne, de a 24 V már önmagában is kevés a normális feltöltéshez.
Normális töltési mód egyébként az lenne, hogy 450 mA árammal tölteni darabonként 14,4 V-ig (noha ezeket 15 V-ig is lehet, de nem fontos erőltetni, az élettartam növelése érdekében). Utána 45 mA-nél leállítani, a fentiek szerint.
Erre kapható alkalmas CC/CV modul, de az a végfeszültségnél több betápot igényel, tehát 28,8 V felett.

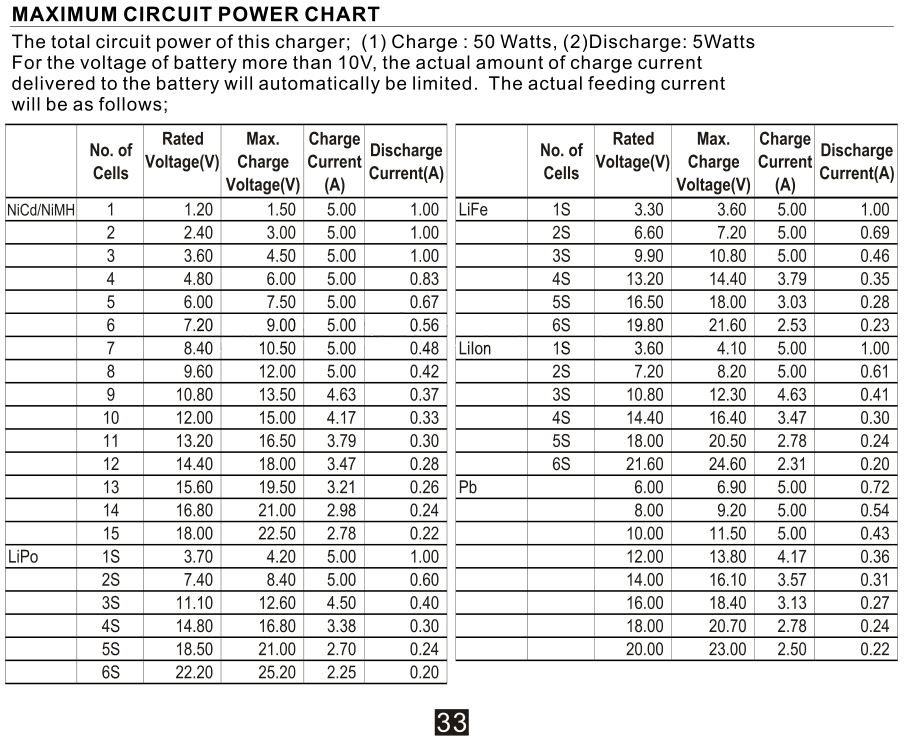

Vagy lehetne párhuzamos kötésben tölteni az iMax B6 töltővel is.
-
#58354
And
veterán
AndrewBlase
#58353
And
veterán
válasz
AndrewBlase
#58353
üzenetére
Az adaptereken / tápegységeken (azaz: feszültségforrásokon) megadott áramérték csak terhelhetőség, nem pedig egy olyan áram, amit ész nélkül le fog adni, akármire kötöd. Az eredeti táp bármilyen másik táppal helyettesíthető, ha utóbbi terhelhetősége legalább akkora, mint az eredetié (meg egyéb szempontok, pl.: a csatlakozó mérete és polaritása is rendben van).
Ha az eredeti táp könnyűnek tűnik, annak valószínűleg az az oka, hogy kapcsolóüzemű, ezért kis méretű transzformátort tartalmaz. Mivel ezek nem akkutöltők, csak pici tápegységek, a töltésvezérlés tényleg a rollerben található további áramkörök feladata. De csak azért, mert te hiányolod belőle az anyagot, még nem feltétlenül érdemes az eredeti tápot kiváltani egy másikkal. -
#58353
AndrewBlase
senior tag
AndrewBlase
senior tag
Üdv!
Remélem jó helyre írok a kérdésemmel. Ha nem, kérnék szépen egy átirányítást.
Előre elnézést kérek a hülye kérdéseimért.
Szóval.

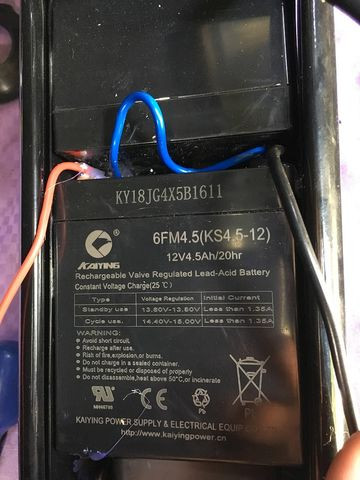

Adott egy elektromos roller, amiben van 2 db ilyen akkumulátor.

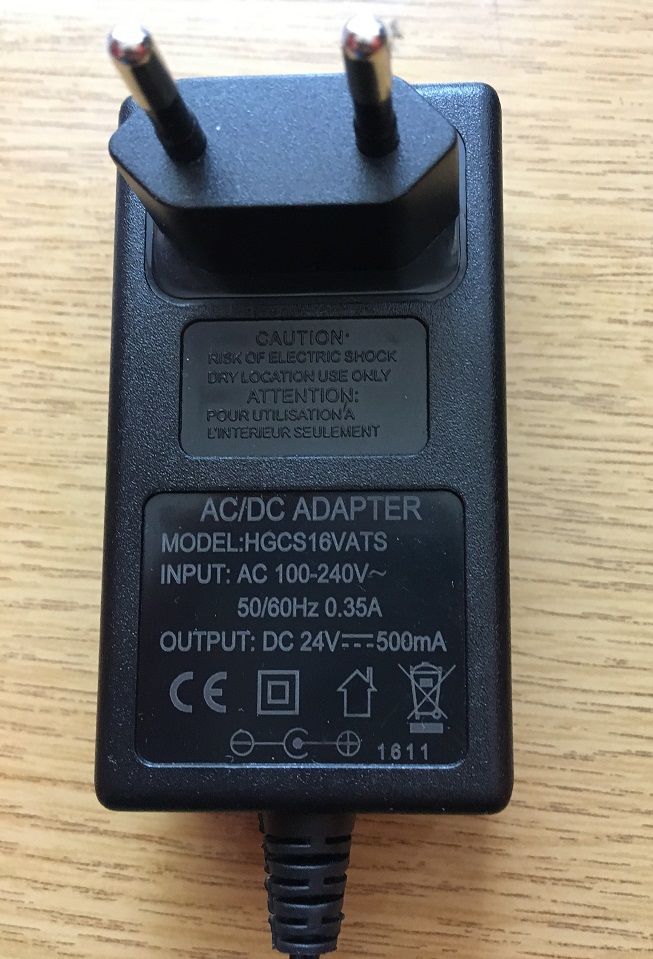

Gyárilag ez a töltője:
Viszont ebben sok bizodalmam nincs. Az egész adapter szőröstől-bőröstől madzagostól nincs 90 g, hiányolom belőle az "anyagot".
Néztem a neten helyette másikat, illetve egy változtatható kimenetelű adaptert (bár ez utóbbi szállítással már elég drága, igaz, ezt adott esetben esetleg máshoz is tudnám használni. [Bár az is tény, hogy van egy 3-12V-os kistestvére, azt se használtam még. ]).Szóval, a kérdésem az volna, hogy ezek használhatók lennének az akksik töltésére a nagyobb áramerősség leadása miatt? Azaz, itt is a rollerben lévő töltőelektronika szabályozza az áramerősséget, mint a telefonoknál? Vagy ha nincs benne ilyen, akkor nem lesz káros következménye a gyárihoz képest 2-3× nagyobb A-nek?
Vagy van esetleg valami ajánlott márka/fajta adapter? Avagy használjam nyugodtan a gyári töltőjét, nem lesz annak (és az akksiknak) baja? -
tvamos
nagyúr
válasz
Kernel
#58351
üzenetére

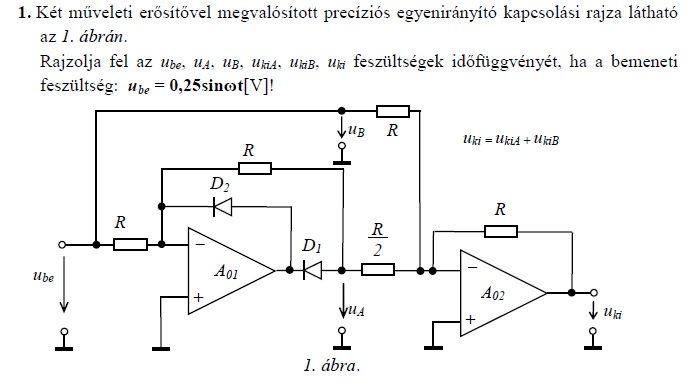

De, a piros keplet jo, csak te gondolod rosszul.
Az egyik felperiodusban:
Ukia=2*Ube
Ukib=-Ube
Uki= UbeA masikban:
Ukia=0
Ukib=-Ube
Uki=-UbeOke-oke, nem figyeltem, amikor eloszor irtal... A piros keretben nem valos feszultsegek vannak, hanem szuperpozicios dolog ez a Ukia, Ukib.
-
Kernel
nagyúr
válasz
tvamos
#58349
üzenetére

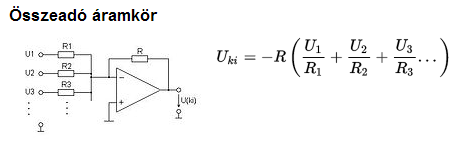

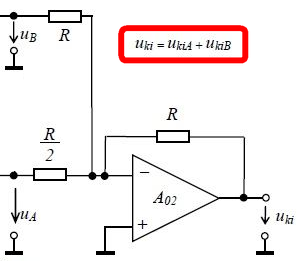

Az rendben van, hogy súlyozni kell az R/2-vel, viszont akkor nem állíthatom a kivágott részre (ami önmagában csak egy összegző), hogy:
UA = UkiA
UB = UkiBMert akkor nem igaz a pirossal bekeretezett feltétetel (mivel nem egyformák az ellenállások):
Egyébként sem teljesen igaz, negatív előjellel kellene írni, a fázisfordítás miatt:
De akkor mit ért konkrétan UkiA és UkiB alatt?
Arról nem beszélve, hogy UB = Ube ugyanaz:
-
tvamos
nagyúr
válasz
darvinya
#58347
üzenetére
A konnyebb erthetoseg kedveert ugy fogalmaznek, hogy az egyutas egyeniranyito kimeneten van az R/2.
Ez azert jo, mert az egyik periodusban az egyutas kimenete fold. Ilyenkor a bemenet invertalva "atmegy" ez aramkoron, a bemenetre vonatkoztatott feszultsegerosites -1, a masik felperiodusban meg az tortenik, hogy az egyeniranyiton fazist forditva megy at a bemenet, amire viszont a masodik fokozat erositesi tenyezoje -2, ami az agyaniranyito fazisforditasa miatt 2 lesz, de ebbol a bemenetre vonatkoztatott -1 lejon, igy 1 marad.
Tehat, a negativ felpercsit fazisforditva kiteszi a kimenetre a masodik fokozat, a pozitiv felpercsinel meg nem fordit fazist az aramkor, mert belepofazik az egyeniranyito, es mindenki orul.
Egyszeru, mint a lejto. -
tvamos
nagyúr
válasz
moha21
#58342
üzenetére
Az a baj, hogy akkor nem erted, hogyan mukodik.
Ez valami iskolai feladat? Mert akkor azert csak meg kene erteni! Nem mehet be helyetted Kernel vizsgazni.Szerinem rajzold be egy ltspice-ba, vagy mas szimulatorba, es 10 perc mulva mar erted is.
(#58343) Kernel válasza moha21 (#58342) üzenetére
Szerintem az jol van ugy! (Nezd meg amit linkeltem, a 3. oldalon. -
moha21
veterán
-
Kernel
nagyúr
válasz
darvinya
#58331
üzenetére
Mindegyik tagot nem lehet harmadolni, mert akkor az arányok nem változnak. Az arányokat kell megváltoztatni, az elvárt értékeknek megfelelően.
A referenciát sem lenne fontos leosztani, ha kivennéd az alsó tagot, akkor 2,495 V-tal lehetne számolni, de akkor a másik ágat is át kellene számolni.
Ha csökkentenéd a referenciaosztó alsó tagját, akkor csökken az érzékenység, viszont a másik oldalon a lépcsőfokok arányai nem változnak.
Csak akkor már elég kis tartományba kerül a komparálás, ami elvileg növeli a pontatlanságot, bár lehet, a gyakorlatban nem feltűnő.
-
-
opeter70
senior tag
válasz
totron
#58323
üzenetére
Pusztán óvatosság.
A jelenlegi helyén az erősítő felett nincs meg az előírt minimális szellőzési magasság.
15 cm-t javasolnak, de nálam csak 7-8 cm van felette (nem tudom máshova helyezni sajnos).
Eddig még nem volt gondom a túlmelegedéssel, de jobb az óvatosság.
Tulajdonképpen nem pontos a megfogalmazásom, mert nem plussz hűtésről van szó, hanem csak a meleg levegő eltávozására "segítek rá" a ventilátorokkal kívülről.A korábbi erősítőm hűtését is elősegítettem már a tetejére helyezett ventilátorral, szintén óvatosságból.
Csakhogy azt kézzel kapcsoltam ki-be, de az nem túl elegáns és kényelmes megoldás.
A mostani erősítőmnek viszont van trigger kimenete, ezért gondoltam azt felhasználni a ventilátorok bekapcsolására.Tehát létezik olyan relé, ami a fenti kritériumoknak megfelel?
-
Kernel
nagyúr
válasz
opeter70
#58320
üzenetére
A trigger rövid impulzus, vagy annak éle, itt kapcsolófeszültségről van szó, gondolom. Szilárdtest relé AC-ra való, mert a benne lévő triac nullátmenetnél szakít meg, DC-t legfeljebb bekapcsolni tud, ki már nem.

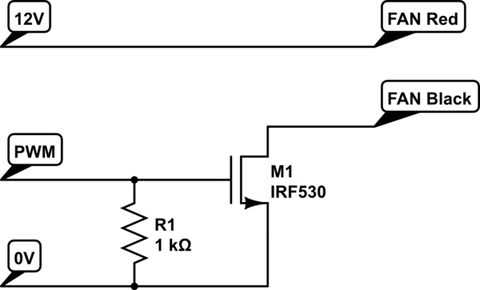

Mechanikus relével lehetne, ha elég nagy a tekercsellenállás, a többség határeset lenne, ha jól emlékszem. De praktikusabb egy FET-kapcsoló:
Csak itt nem PWM-et kapna és az ellenállásnak nyitott bemenetnél van jelentősége, egyébként el is maradhat.
Vagy lehetne keresni az erősítőben egy jobban terhelhető tápot, DC-konverterrel csökkenteni.
-
Kernel
nagyúr
válasz
darvinya
#58321
üzenetére

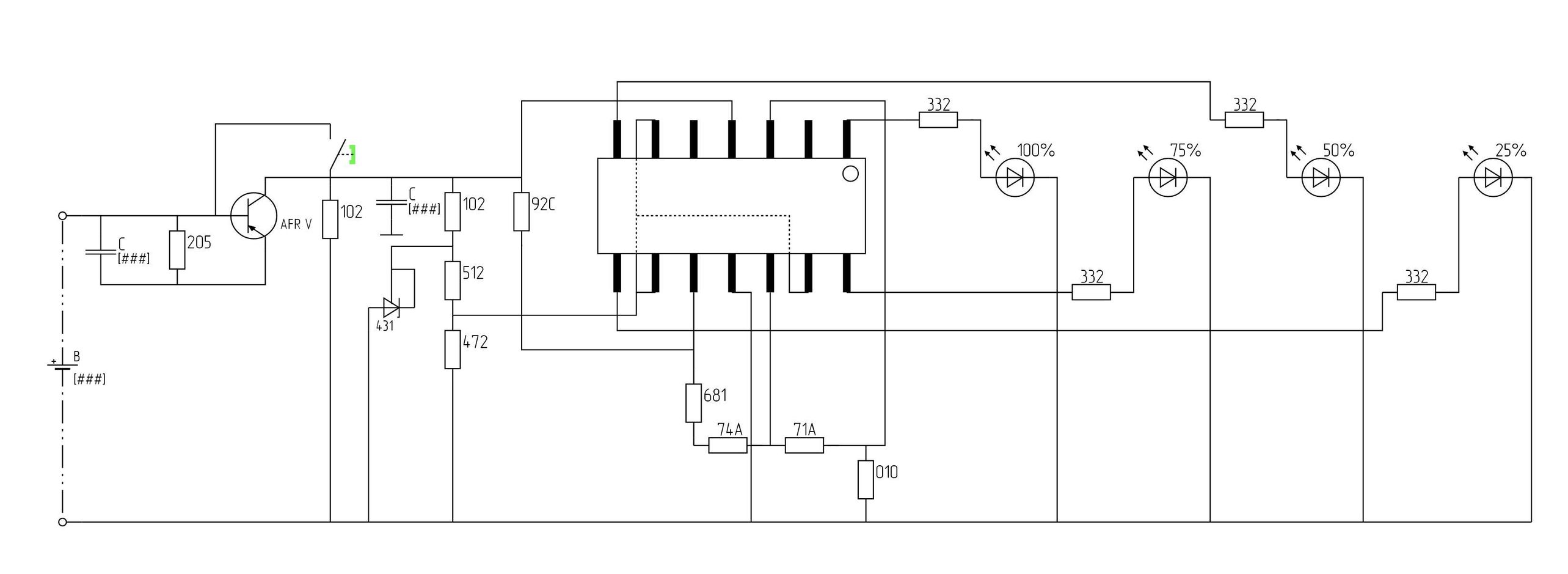

Méréssel is kimutatható, amikor a piros és zöld pont azonos potenciálra kerül, vált a 25 %.
Ha a piros és kék egyezik, akkor billen a 100 %.
Feszültségosztásokat lehetne számolni is, csak így nehéz lenne:
http://www.hobby-hour.com/electronics/smdcalc.php
-
opeter70
senior tag
Sziasztok!
Mielőtt felteszem a kérdésemet, előrebocsátom, hogy nem értek az elektronikához, tehát nézzétek el nekem, valamit nem szakszerűen foglamazok meg.
A megoldandó feladat a következő:
Házimozi erősítőmet szeretném hűteni 2 db 12V-os ventilátorral. Az erősítőnek van ugyan egy 12V-os trigger kimenete, de a leírás szerint ez max. 50 mA-rel terhelhető, ezért gondoltam, hogy a ventilátorokat egy egyszerű 12V-os külső tárpól hajtanám meg.
Viszont azt szeretném elérni, hogy ezek a ventilátorok az erősítővel együtt kapcsoljanak be.Ezért arra gondoltam, hogy a trigger kimenet egy relét vezérelne és ez a relé kapcsolná a 2 db ventilátort.
A kérdésem az lenne, hogy létezik-e ilyen relé aminek a vezérlő oldalán az áramfelvétel max. (12V) 0,05 A, a kapcsolt oldalán pedig szintén 12 Voltot kellene kapcsolnia, nagyjából 1A max. áramerősséggel.
Ha létezik ilyen relé, akkor az mechanikus legyen, vagy valamilyen szilárdtest relé is megfelel hozzá?
Előre is köszönöm szépen a válaszokat!
-
Kernel
nagyúr
válasz
darvinya
#58316
üzenetére
Úgy néz ki, nem LM339, hanem az LM324, TL084 és hasonló tokok bekötését követi, referenciaként pedig TL431-et használ (2,495 V).

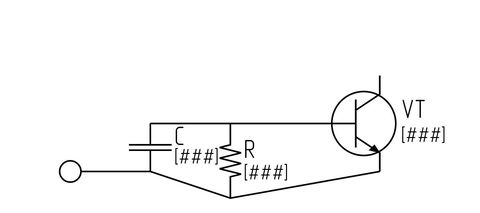

A tranzisztor elvileg a tápfeszültség kapcsolását végzi, hogy ne merítse le az akkut, de nem úgy. A tok alatt átmenő rézfólia is meg tud téveszteni, de azzal a részével nem is fontos foglalkozni. Bizonyára kapcsol, ahogy kell.

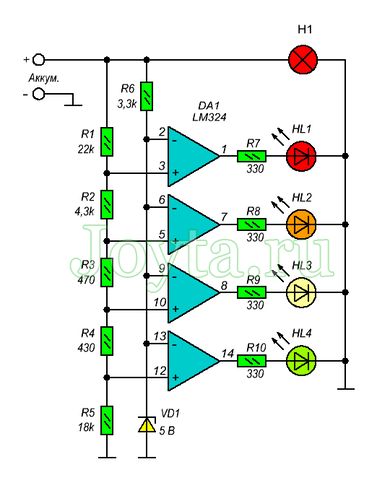

Felépítés alábbihoz hasonló, ahol az invertáló (-) lábak össze vannak fogva és a leosztott referenciát kapják, míg a noninvert (+) lábak a mérendő tápot kapják, sorban leosztva:

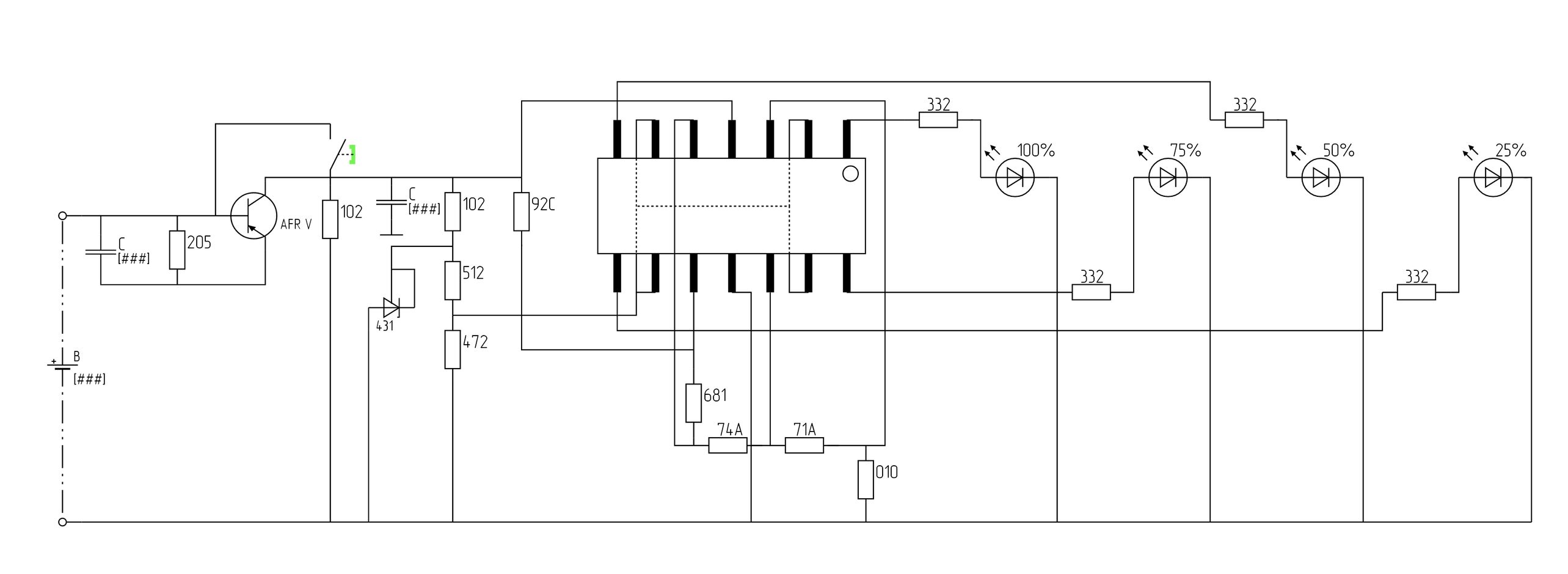

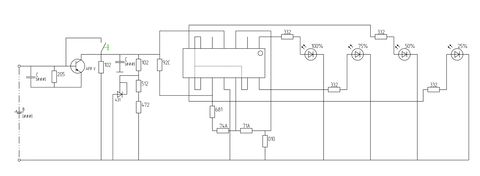

Tehát minimum kellene egy átkötés, amit pirossal rajzoltam. A billenési küszöböt a referenciaosztóval is lehet módosítani, vagy a pozitív ágról lejövő első taggal (92C a rajzon).
-
#58318
Kernel
nagyúr
csabyka666
#58317
Kernel
nagyúr
válasz
csabyka666
#58317
üzenetére
Lehet állítani nagyobb végfeszültséget is, például 100 mA töltőáram úgysem tud kárt tenni egy 1,2 Ah kapacitású akkuban 24 óra alatt sem.
Ebben az esetben a töltőt csak mint áramgenerátort használod, feszültségkorlát nélkül. Ilyen korlátra vagy védelmek egyéb típusára csak gyorstöltésnél van szükség, tehát C/10 áram felett. Ez kiderül a melegedésből is. Amíg csak langyos, az nem okoz gondot ezeknek az akkuknak, elfűti a feleslegben bevitt töltést.
Amikor ez a plusz töltés már túlmelegedést okoz, akkor van szükség valamilyen védelemre.
-
#58317
csabyka666
veterán
Kernel
#58315
válasz
Kernel
#58315
üzenetére
Az akksira "+" "-" csatlakoztattam, kiválasztottam a típust, meg a feszültséget, és START. Azért nem értem a dolgot, mert hamar lekapcsol némelyiken, ugyanezt az akksit a butatöltővel jobban fel lehet tölteni, persze közel se 100%-osak ezek már, 2006-os akksiktól sokat nem is várhatok.
-
#58315
Kernel
nagyúr
csabyka666
#58312
Kernel
nagyúr
válasz
csabyka666
#58312
üzenetére
A korábban tárgyalt CC/CV modulok valamelyikével belőni C/10 áramot, a végfeszültség 18 V. De C/10 vagy kisebb áramon elvileg maradhat rajta feszültségkorlát nélkül is, legalább 15 óráig (150 % töltés) vagy tovább is.
Még korábban én egy ellenálláson keresztül kötöttem rá egy 24 V monitortápot, C/10 alatti indulóárammal, ami később már csak csökkent és 24 óráig hagytam rajta.
De az iMax B6 is arra való, fel kellene töltenie. Cellaszámot jól állítottad be? Közvetlenül az akkura kell csatlakoztatni, nem a töltőfoglalatra, vagy abból ki kell iktatni az alkatrészeket.
-
#58312
csabyka666
veterán
Kernel
#58309
válasz
Kernel
#58309
üzenetére
Gyári megoldás helyett kímélőbb töltés - ezt hogy érted? Van egy IMAX B6 töltőm, az tud NiCd akkut tölteni, de az a baj, kevés töltés után azt jelzi tele vannak az akksik. A gyári butatöltővel legalább használható mértékben feltölti, tudom, a végét járják már...
Végfokhiba valóban esélyes, noha nem tűnnek elfüstöltnek, mindenesetre én cserélni nem tudom.
-
#58309
Kernel
nagyúr
csabyka666
#58307
Kernel
nagyúr
válasz
csabyka666
#58307
üzenetére
Ezek nem szoktak kikapcsolni, LED is általában csak egy piros van, ami a töltőáramot jelzi, vagyis lényegében csak a megfelelő érintkezést kontrollálja.
Kezelési utasításban feltüntetik, hogy 6 óra után le kell venni, tehát ez már gyorstöltésnek számít, illene valamilyen védelmet is alkalmazni. De azt használják ki, hogy a Ni-Cd strapabíró, jól viseli a túltöltést, illetve melegedést. Szerintem nem fontos kínozni, ha nem muszáj, célszerű a gyári megoldás helyett kímélőbb töltést alkalmazni.
HMDX HX-P420 hangszórónak Youtube videók szerint simán szólni kellene, talán végfokhibás.
(#58306) darvinya
Azt úgy nehéz értelmezni, mindenesetre itt vannak ilyen négyes komparátoros rajzok, hátha hasonlít valamelyik:
http://www.google.com/images?q=lm339+battery+level+indicator
Itt pedig kilistáztam növekvő árra hasonló indikátorokat:
Azért jobb itt nézelődni, mert a felhasználói tapasztalatokból is lehet okulni.
-
#58308
csabyka666
veterán
Illetve még egy kérdésem lenne...a másik topicban nem kaptam választ rá.
Van egy HMDX HX-P420 típusú bluetooth hangszóróm. A telefon kapcsolódik hozzá, a hívást tudom fogadni a készülék telefonkagylós gombjával, a vonal másik végén hallják a hangom, tehát a mikrofonja is jó, illetve meg tudom állítani a telefonon való lejátszást is az eszközről, viszont nem ad hangot a hangszórója, a hangerőt sem tudom szabályozni rajta (nem jelzi vissza a telefon). AUX kábellel is próbáltam összekötni, mintha néha valami nagyon halkan szólna (inkább csak pattogna), de amúgy teljesen süket. A hangszórók vezetéke ép, mindegyik hangszórón tudok mérni 6Ohm-ot, szerintem rendben vannak, mégse szól egyik sem.
Próbáltam adapterrel, elemmel...ugyanaz. A készülék belseje szemrevételezéssel épnek tűnik.Internetet böngészve több helyen találkoztam már a problémával, hard resetre írtak is pár módszert, de nem működött egyik sem.
Itt közületek találkozott már valaki ezzel a jelenséggel? Ha nem is pont ez a típus, ennek a gyártónak más terméke is produkálja ezt a hibát az internetes kommentek alapján...
Bármilyen segítséget, tanácsot szívesen fogadok.
Köszi a előre is!
-
#58307
csabyka666
veterán
Kernel
#58202
válasz
Kernel
#58202
üzenetére
Most néztem, 24V DC 400mA van a dugasztápon. Nem lehet, hogy ez tudja tölteni az összes ilyen NiCd akksit, a 18V-ot csak úgy ráírták? Nem valami komoly fúrógép, azért gondolom, hogy mindenen spóroltak.
Van itthon ebből a 14,4V-os akksiból 3 darab, de van ugyanilyen méretekkel 18V-osom is, illetve láttam már 12V-osat is.Azt vettem észre ezen a gyári "butatöltőn", hogy egyik akksival se kapcsol ki automatikusan. Elkezdi tölteni, piros és zöld LED világít, elvileg a pirosnak el kellene aludnia, amikor fel van töltve, de én rajta hagytam 12 órát egy üres (1300mAh) akksit, és még mindig világított a piros - vélhetően töltötte is, mert elég meleg volt az akksi, kézre mondjuk 40 fok körül, mert simán meg tudtam fogni. A töltőben nincsen harmadik csatlakozó.
-
Kernel
nagyúr
-
Batman2
őstag
válasz
Kernel
#58278
üzenetére
Szerinted egy ilyen érzékelő 10-20 évig rendben működik ??
Az adatlapján valami legalább 1%/év romlást láttam, gondolom azt AC táplálás esetén mondják, akkor DC esetén többet romlik, nem ?
Nekem egy olyan célra kell, ahol 80-90% közötti páratartalom a normál zóna, alatta párásítani kel, felette meg pl. folyamatosan szellőztetni.
Jobb a 80-85%-on belül maradni, de még 90%-ig elmegy a dolog.Ezt kellene változó hőmérsékletben (0-30 fok) és akár közel 100% pára melletti körülmények között is évekig pontosan tartania.
Ezt szerinted DC táplálás mellett is tudja ?
Ha igen, akkor nem bonyolítok feleslegesen.
Ami még nem világos az adatlap alapján, hogy 1,5 voltot mond max, üzemi feszültségnek, ezt jól értem ?
Az elektródok felületén bekövetkező vízbontás, elektróda korrodáció miatt kell ezalatt maradni ?Üdv.
Nem tudsz esetleg olyan belépés jelzőről, ami elemes és csak egyet csippan?
És nincs is bajom azzal, hogy "lassú" a töltés ebben az esetben.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
![[/L]](http://cdn.rios.hu/dl/upc/2017-05/07/199131_m7c8naaxppm0azlo_hazi.jpg "[/L]")
Új hozzászólás Aktív témák
ekkold- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- Bomba ár! Dell Latitude 5310 - i5-10GEN I 16GB I 256SSD I HDMI I 13,3" FHD I Cam I W11 I Garancia!
- AKCIÓ! ASUS PRO WS W790E-SAGE SE alaplap garanciával hibátlan működéssel
- Bomba ár! Lenovo X1 Yoga 2nd - i7-7G I 8GB I 256SSD I 14" WQHD Sérült I W11 I CAM I Garancia!
- Xiaomi Redmi 10 128GB, Kártyafüggetlen, 1 Év Garanciával
- LG 55G3 - 55" OLED evo - 4K 120Hz 0.1ms - MLA - 2000 Nits - NVIDIA G-Sync - AMD FreeSync - HDMI 2.1
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
