Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
Barret001
#57397
üzenetére
Valószínűleg 350 mA-os LED-ek, erre utal a 6W / 16V is, csak ilyenkor a bemeneten felvett teljesítményt adják meg. A LED-sorra valamivel kevesebb jut.
Ennyivel mondjuk az izzó is világíthatna jobban, de legjobb lenne megmérni a ténylegesen kialakuló áramot, találgatás helyett.
Utána megmérni az akkuval is. Egy ilyen DC-áramgenerátornak elvileg teljesen mindegy, hogy LED-et vagy akkut kötsz rá, ha az beleesik a működési feszültségtartományba. Az biztos, hogy a betáp alá nem szabad leterhelni, mert akkor a diódán keresztül zárlat alakul ki, ez a step up elrendezésből következik.
Viszont egy autóakkun (ha egyáltalán arra gondoltál) 350 mA töltőáramot nem veszel észre rövid távon, hogy valamit is csinálna. Egy éjszaka alatt sokat tud javítani egy gyengélkedő akkun, sokan nem is hinnék, de amúgy semmiség.
-
válasz
Gergosz2
#57398
üzenetére
Asszinkron motorral nem fog működni. Nekem is van 230as ipari ventilátorom, próbáltam ezt az olcsó megoldást, de nem jött össze. Izzót jól lehet vele szabályozni, de erre pont nem jó. Egy darabig semmi nem történik, utána elkezd morogni, ha tovább telered, akkor mintha kihagyna az áram, végül megáll és búg.
-
#57396
tvamos
nagyúr
sketchifun
#57389
tvamos
nagyúr
válasz
sketchifun
#57389
üzenetére
Nincs benne védelem, ha rövidre zárom vezetékkel, akkor szépen szétnyílik, és kifújja a beltartalmát. Nagyon vicces, csak meleg. Nem szabad megfogni. (Sony cella.) Én azért vettem védőszemüveget, amikor "játszottam" vele.
-
#57394
sketchifun
senior tag
xxxjjjkkk
#57390
-
Kernel
nagyúr
válasz
Barret001
#57391
üzenetére
Step up konverterként működik, autóakkut lehet vele tölteni elvileg. Ugyanannyi áramot fog tolni bele, mint a LED-ekre.
Meg kellene mérni a LED-áramot, de mivel párszáz mA árammal egy autóakkut nem lehet túltölteni (ezt onnan is tudom, hogy van ilyen kisáramú csepptöltőm), maradhat rajta sokáig.
(#57390) xxxjjjkkk
Ragasztás nem lesz jó, nem is tudok erre megoldást.
-
xxxjjjkkk
senior tag
válasz
Kernel
#57387
üzenetére
Aha, tehát nagy konstrukciós hibát nem fedeztél fel benne, az jó.
Gondolom 12k ért motort valami szervizes kedvezménnyel nézhetted, 30alatt sehol nem találtam.Most csapágyaztam egy Vax porszívót itthonra, a kezét törném le annak, aki ilyen bekötést csinál, sikerült a tekercs huzalját tőből letörni, ahogy lehúztam a sarut.
Egy elég sötét módszert találtam neten, ahogy nézem a huzal az réz, talán annyi van, hogy odaforrasszak valamit, és azt ragasztópisztolyal odaragasszam.
Szerinted ez működhet? -
#57389
sketchifun
senior tag
tvamos
#57381
sketchifun
senior tag
válasz
tvamos
#57381
üzenetére
Attól függ, milyen típusú cella áll rendelkezésre.
A lényeg, hogy minél nagyobb áramot tudjon leadni egyszerre, mert ha mindkét cella lead 15A-t, avval nem fogsz hegeszteni. Plusz, ha van védelem a cellán, a túl nagy áramigény hatására letilthat, szóval nem ajánlom.
A Litium akkumulátorok(ion, polimer) nagyon jó töltéshordozók, de nagyon veszélyesek is, komoly sérüléseket képesek okozni, akár a lakást is könnyedén fel lehet velük gyújtani. Ha nem vagy tisztában az adott cella képességeivel, nem tanácsolom hogy játsz velük.
-
Kernel
nagyúr
válasz
Barret001
#57383
üzenetére
Az egy step up konverter, de áramot stabilizál, nem feszültséget. A feszültség csak kialakul, ahogy a LED-sor nyitófeszültsége engedi.
Az izzó (bár fix feszültségre készült), működhet éppen áramgenerátorral is (sőt, még meg is kímélné az izzószálat az hidegellenállás miatti indulási áramlökéstől), de akkor egy 12V / 5W-os izzóhoz kb. 420 mA áram kellene.
Amellett az adatlap minimum 3,6V betápot ír.
Módosítható lenne egyébként feszültség stabilizálására is, egy kimeneti osztó beépítésével, de akkor meg nincs áramkorlát, legfeljebb az IC belső védelme, ha van. 0,22 V a negatív visszacsatolás küszöbértéke, azért ilyen kevés, hogy az áramérzékelő söntön ne kelljen sokat ejteni.
-
Kernel
nagyúr
válasz
anorche1
#57385
üzenetére
Mivel a mAh töltésmennyiség nem tartalmazza a feszültség paraméterét, ezért energiamennyiség (Wh) kifejezésére nem alkalmas.
Át kellene számolni Wh-ra:
https://milliamps-watts.appspot.com/
Az 5 V-os szakaszon átmenő energiát természetesen 5V-tal, az akku esetében pedig a névleges értékkel számolni. 3,7V általában, de van 3,8 V is. Egyébként az akkufeszültség nyilván változó.
-
anorche1
őstag
Sziasztok!
Rendeltem egy ilyen usb -s mérőt, hogy megtudjam érdemes e már telefonba, tabletbe új akkumulátort venni, meg letesztelni az itthoni usb kábeleimet.
Lemerítettem csutkára az lg g3 telefonomat, majd elkezdtem kikapcsolva tölteni. Jelenleg 77%on tart, és 1415mah ment bele. Vagyis számításaim szerint a 100% kb. 1837mah lesz. A gyári aksi meg elméletileg 3000. Ez nekem elég nagy difinek tűnik, de eszembe jutott, hogy van valami kavarodás, hogy tölteni 5V -tal tölt, de 3.8V -on tárolja. Ha jól gondolom, akkor ezt az 1837 -et meg kell szoroznom (5/3.8) -cal, vagyis kb. 1.31 -gyel, ami 2406mah.
Helyes a gondolatmenetem? Elektronikához sajnos tök hülye vagyok
-
Barret001
addikt

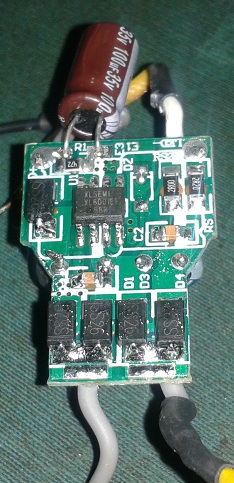

Sziasztok! Van egy led meghajtó áramköröm,6 db sorbakötött ledet hajt meg 6W teljesítménnyel.
Üzem közben 16V-ot mértem a ledeken.( 1db 18650 celláról meghajtva)
A kérdés: Ebből az áramkörből tudok-e step-up konvertert csinálni? Ha ízzót rakok a kimenetre,nem jön ki a várt teljesítmény,csak gyengén világít az ízzó 12V 5W-os ízzóval próbáltam.

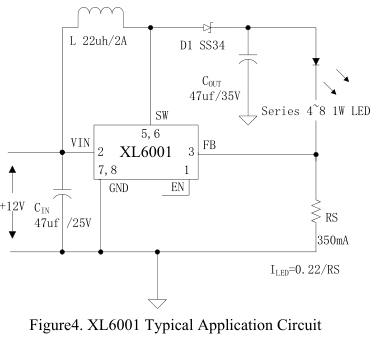

Az ic neve xlsemi xl6001e1 Elektronika hátulján van még egy kondi,és egy induktivitás.
-
xxxjjjkkk
senior tag
válasz
Kernel
#51692
üzenetére
Bocs a régészkedésért, de ha meg van még a porszívó, én a helyedbe vennék bele, 12-t simá megér, nekem a 21-01van ugyan ez, csak az alap modell, ugyan ipari, de itthonra vettem, és rohadt jó.
Ez ugyan az, mint a metabo makita stihl és társai, csak ő az igazi gyártó.Eredetileg trojai faló jelleggel vettem, hogy "itthonra" aztán majd "néha" elkisér maszekolni, de asszony nem engedné, meg én is sajnálnám, úgyhogy arra ott a régi.
Egyébként rendesen össze van rakva a gép, vagy van valami buktatója, pl hitvány motorcsapágy?
-
-
Kernel
nagyúr
válasz
tvamos
#57377
üzenetére
Mivel a ponthegesztéshez nagy áram és kis feszültség szükséges, cellákat sorosan kötni eleve nincs értelme.
Az autóakkuval is az a gond, amikor direktben, elektronika nélkül használják, hogy túlizzít, éget. Ezzel kapcsolatban volt is egy felvetésem, másik topikban: [link]
Más a helyzet, ha nem a linkelt barbár módon közelítik meg, hanem PWM-kapcsolással csökkentve az átlagáramot, akkor elvileg az autóakku nagyobb feszültsége is szóba jöhet.
Árammérés nélkül is lehetne próbálkozni úgy, hogy egészen rövid impulzusokkal indulni, majd addig növelni, míg használható lesz.
A csúcsáramot persze jó lenne tudni, illetve valamilyen szinten korlátozni, de ezt az áramkörben lévő kábelezés stb. határozza meg, nem maga az ampermérő eszköz. Hall-elemes lévén az eszköz az áramot elvileg nem csökkenti úgy, mint egy hagyományos sönt, bár gyakorlatilag ekkora áramon már minden számít, a bekötési pontok ellenállása stb.
-
tvamos
nagyúr
Szeretnek otthonra epiteni egy akku hegesztot, 18650-es Lipo-khoz. Talaltam nehany projektet a neten, arduinoval, de ott mindenhol sok parhuzamosan kotott MOSFET-tel probalkoznak. Nem akarnek annyir forasztgatni, meg nyakot maratni hozza, arra gondoltam, veszek egy ilyet: IXTN660N04T4. Szerintetek ez eleg lenne? A masik otletem, hogy jo lenne figyelni az aramot. Ez a szenzor szerintetek elegendo lenne: ACS758LCB-100B? Most gondolkodom amugy azon is, hogy rendelek belole 200A-eset az ebay-en. Szeretnem, ha kihagyhatnam a tapegyseg rendelest, es azt latom, hogy az emberek 12V-os olomakkuval hegesztenek, de olyanom nekem nincs, viszont van par Lipo aksim, arra gondoltam, hogy mondjuk egy 2S4P akkupakkrol etetnem a hegesztot. Ez jo otlet lehet?
-
Snücü
tag
Sziasztok!

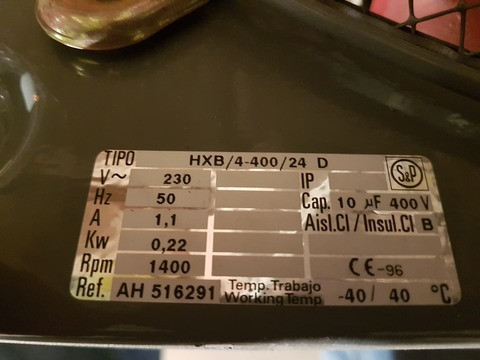

Egy kis segítséget kérnék a szakiktól. Adott a fényképen lévő adattáblával ellátott böszöm nagy szellőztető ventillátor. Erre szeretnék faragni valamiféle fordulatszám szabályzó elektronikát, mert legtöbbszőr a tized teljesítménye elég lenne. COzás közben konkrétan elviszi a védőgázam is. Ez az asztal fölé benyúló elszívó miatt van, de pont az lenne a célom, hogy a munkafüstöt, gázokat szépen kihúzza, de nem vigye el a védőgázamat is...
Ha erre tudnátok egy kapcs.rajzot, nagyon megköszönném!
-
#57370
Kernel
nagyúr
krisztianAMG
#57347
Kernel
nagyúr
válasz
krisztianAMG
#57347
üzenetére
Feltöltött cellákat raktam be, azóta még nem sikerült lemeríteni. Ennek elkerülésére egyszer rá is töltöttem, de csak tagonként, egymás után.
-
#57369
Kernel
nagyúr
robi12ster
#57329
Kernel
nagyúr
válasz
robi12ster
#57329
üzenetére
Egyébként véletlenül nem csak a primer hőbiztosíték van megszakadva? Mert az könnyen javítható általában.
-
#57368
Ribi
nagyúr
robi12ster
#57367
Ribi
nagyúr
válasz
robi12ster
#57367
üzenetére
-
#57366
Kernel
nagyúr
robi12ster
#57363
Kernel
nagyúr
válasz
robi12ster
#57363
üzenetére
Lehet próbálkozni kisebb teljesítményű trafóval is, nem fog rögtön leégni. Ha esetleg akad a lomtárban (azt nem mondom, hogy vásárolni, nehogy mellényúlj).
Nagyobb hangerőn kezd csak fulladni, betorzítani, amit nyilván észre lehet venni. Sokszor úgysincs kihasználva a max. teljesítmény. Trafó melegedését is könnyen tudod ellenőrizni.
Hasonló a tápfeszültség kérdése is, a végfokok általában csökkentett tápról is működnek, csökkent teljesítménnyel. De ilyenkor meg kell nézni az előerősítő fokozatok tápkörét is, ahol szokott lenni egy stabilizátor, aminek kell valamennyi tartalék is a rendes működéshez.
-
#57364
Ribi
nagyúr
robi12ster
#57363
Ribi
nagyúr
válasz
robi12ster
#57363
üzenetére
1 tápra nem.
A 2 12V ágnak egymástól teljesen függetlennek kell lennie. (transzformátor függetleníti)
A PC tápok viszont rendszerint a 0-t rákötik a földelésre, így nem függenek egymástól.
Szóval sokszor 2 tápkocka sem megfelelő. De van olyan tápkocka aminek a 0 lába nincs földelve, abból 2 darab jó lenne.
3500-ért lehet kapni 35VA 2x15V trafót, az sok?A PC tápja DC, a trafó AC, szóval 15VAC-ból kb 20VDC lesz a végén, ahhoz képest a 12VDC lehet amúgy is kevéske lenne.
-
robi12ster
tag
válasz
robi12ster
#57353
üzenetére
Akkor kb ha nekem 30w 2x12v trafóra van szükségem. Az kiválthatja 40va vagy 3,5a kb. Egy ilyet venni nem olcsó. Az erősítő olcsóbb mint trafó. Még egy kérdés. Egy számítógép tápegységre rá lehetne kötni? Csak az 1x12v. Nekem a három bemenetre kell kötnöm a 2x 12 v- ot. Ez lehetséges? Ha nem nyugodtan kiröhöghettek.🙂
-
#57362
Kernel
nagyúr
sketchifun
#57359
Kernel
nagyúr
válasz
sketchifun
#57359
üzenetére
Ebben az esetben a PWM-jelnek csak annyi szerepe van, mint egy PWM-ventilátornál. Információhordozó, a kitöltési tényező információját hordozza.
A háttérvilágítás fénycsöveinek kapcsolófrekvenciájához nincs köze, tehát amin azok üzemelnek. Ez legyen a példa kedvéért 100 kHz.
Maga a PWM-vezérlőjel (dimming signal) lehet akár 1-10 kHz négyszögjel, nem az a lényeg, nem is számít a frekvencia pontossága. A kontroll IC csak a kitöltési tényezőt nézi. Azt értelmezi át fényerőszabályzásra.
Külön csavar a történetben, hogy a 100 kHz üzemi frekvenciának is van egy saját PWM-tényezője, azt már az IC intézi, a kívánt fényerő függvényében.
TV-knél az alaplap és az inverter (vagy LED-driver) között PWM-jelet szoktak használni dimmelésre.
Monitoroknál lehet analóg szabályzójel is, amikor egyszerű DC-szint határozza meg a fényerőt.
-
#57361
tordaitibi
veterán
Gergosz2
#57360
-
#57360
Gergosz2
veterán
sketchifun
#57359
Gergosz2
veterán
válasz
sketchifun
#57359
üzenetére
igen, annak adsz alapjelet vele.
-
#57358
Kernel
nagyúr
szabifotos
#57338
Kernel
nagyúr
válasz
szabifotos
#57338
üzenetére
Az inverterek bekötése egyszerű, van egy GND, tápfesz, on/off (5V / 0V), dimmer. Utóbbi lehet PWM vagy analóg jel.
Ha működik, akkor jobb megtartani a gyárit, ami az adott fénycsövekhez való.
-
#57357
sketchifun
senior tag
tordaitibi
#57356
sketchifun
senior tag
válasz
tordaitibi
#57356
üzenetére
Igazatok van, tévedtem. De legalább itt a megfejtés és a közérthető magyarázat.
-
#57356
tordaitibi
veterán
sketchifun
#57354
válasz
sketchifun
#57354
üzenetére
A látszólagos teljesítményt VA-ben adjuk meg. Ekkora teljesítményt vesz fel a fogyasztó. Mivel azonban váltóáramú fogyasztók többségénél a feszültség és az áramerősség görbéje időben eltolódik, a hasznos teljesítmény ennél kisebb. Ezt W (watt)-tal jelöljük. A hasznos és a látszólagos teljesítmény aránya a cos.fi (koszinus fi).
Mivel egy transzformátor erősen induktív jellegű fogyasztó, a cos.fi 1 soha nem lesz, a 0,7-0,95 tartományban lesz, ez transzformátor függő. Ha a transzformátor szekundere pl. egy váltakozóáramú motort táplál, a helyzet még rosszabb, ilyenkor a w és a va aránya nagyon rossz is lehet, akár a fele vehető csak ki.
A 0,8 általánosan jó átlag.Ezért törekszik az áramszolgáltató a cos.fi 1-hez minél közelebb tartásán, a meddő igénybe veszi a teljes elosztói hálózatot, de hasznos munkát nem végez. Mivel az induktívt erhelés a szinuszhullám áramát késlelteti, a kapacitív (kondenzátor) sietteti, a meddőt kondenzátortelepek segítségével kell javítani (vagy túlgerjesztett szinkrongépekkel lehet még lenyelni).
Ezért van pl. minden hagyományos fénycsőarmatúrába kondenzátor, a fojtótrafó meddőjét kompenzálja. -
#57355
moha21
veterán
sketchifun
#57354
moha21
veterán
válasz
sketchifun
#57354
üzenetére
A VA a látszólagos teljesítmény dimenziója, míg a watt a hatásos teljesítményé. A látszólagos teljesítmény tartalmazza a teljesítmény hatásos és a meddő komponensét is.
-
#57354
sketchifun
senior tag
sketchifun
senior tag
Csak egy kis kiegészítés, ami ittmaradhat a kezdőknek, és nem zavar kétejekbe senkit. A VA értéket egy az egyben teljesítménynek is felfoghatunk, a 0.8-as szorzás csak közelítő értéket ad. A VA jelentése VoltAmper, és az értéke azt jelöli, mekkora feszültségen lenne képes leadni 1A áramerősséget.
Egy 50VA trafó 50 volton tudná leadni az 1 Ampert, és mivel ez a kimenettel fordítottan arányos, tekinthető a Wattban mért teljesítménynek, ugyebár P=U*I.
Ha a kimenet 12v-os, a trafó pedig 50VA-s, akkor 4,133 A leadására képes.
-
#57352
Hujikolp
őstag
DrojDtroll
#57351
Hujikolp
őstag
válasz
DrojDtroll
#57351
üzenetére
Budapesten szerintem a legolcsóbb a lomex. Esetleg sos electronic, vagy hestore.Hu
-
#57350
Hujikolp
őstag
DrojDtroll
#57348
Hujikolp
őstag
válasz
DrojDtroll
#57348
üzenetére
Én vonalzó mellett sniccerrel többszőr jól erősen átkarcolnám, majd utána az éles asztal sarkához tenném a levágandó részt, s az egészet egyszerre letörném. Nekem eddig bevált
-
#57348
DrojDtroll
veterán
DrojDtroll
veterán
Az univerzális nyák darabolható?
Ha igen; mivel célszerű ezt tenni?
-
#57344
pjen
félisten
robi12ster
#57340
pjen
félisten
válasz
robi12ster
#57340
üzenetére
Szorozd a V/A-t 0.8al és durván megkapod a W-ot.Tehát egy negyven voltamperes trafóval kiválthatod a 30W- os trafódat.
-
Lompos48
nagyúr
válasz
Hujikolp
#57342
üzenetére
Akkor magához vonzaná a másikat miután mágneseződne.
Egyedüli megoldás az lehetne, ha a váltóérintkezőst használnád. Azt egy tekerccsel állandó módon előfeszítenéd (azaz meghúzva tartaná). Ha egy mágnest közelítenél hozzá ellenkező mágneses polaritással, az semlegesítené a tekercs mágneses terét, így a relé elengedne. És természetesen a nyugalmi zárt kontaktust használnád. Ez így ellenben macerás, mert állandó táplálás igényel, na meg nem mindegy az sem milyen közel "jön" a mágnes.
-
#57338
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!

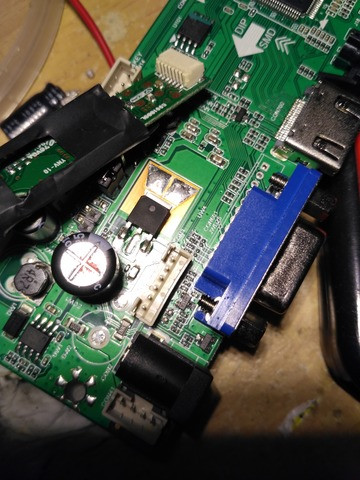

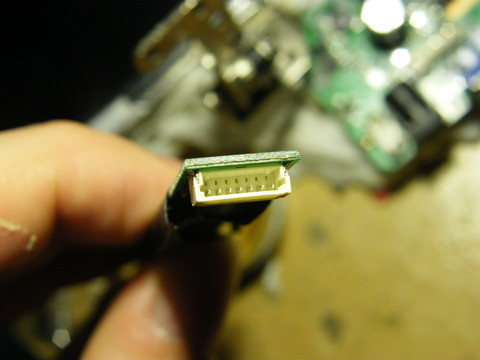

Egy LG panelt szeretnék rákötni V29 LCD vezérlőre. Szerintetek össze tudom valahogy hozni a gyári inverter csatit (pl. egyesével odaforrasztani), vagy mindenképpen rendeljek másik invertert. Méretben is különböznek, illetve 1 pinnel több, ha jól látom.
és még egy kérdés: Nem rendeltem keyboard-ot. Gondolom enélkül is elindul a FW másolás ha bedugom, attól, hogy nincs led sem ami villogjon?
-
#57336
sketchifun
senior tag
tordaitibi
#57335
sketchifun
senior tag
válasz
tordaitibi
#57335
üzenetére
Ott a pont, mindenképpen testhiba.
A kijelző azért villog, mert az index relé ahogyan kapcsolja az izzót, annak az ún. indulási árama magas, a testelés pedig korrodálódott valószínüleg, ezért a nagy áramlökés feszültségesést okoz, ami egy olyan érzékeny eszköz esetén, mint egy kamera, okozhat ilyen hibát.
-
#57335
tordaitibi
veterán
xigris
#57332
-
xigris
őstag
válasz
Kernel
#57333
üzenetére
A magnó az akksiról kapja, a plusz vezeték a tolató lámpáról kapja a delejt s talán a kamera is.
Így azért kötöttem mert csak tolatásnál kapja meg a jelet s így vált át a kijelző.
A kamera mellé még 2 led be van építve a lökhárítóba az erősebb megvilágításért, s talán az is a tolatólámpára van kötve. -
xigris
őstag
Sziasztok!
Segítséket kérnék adott egy Fiat punto 2 egy 7" lcd kijelzővel s tolatókamerával.
Eddig minden szép s jó, a tolatásnál bekapcsol a kijelző mert egy plusz szál rákötve a tolatólámpára(jobb oldalt van),de ha jobbra indexelek akkor elkezd a kijelző villogni,s van amikor váltana a monitor.Ki is írja a ccd csatornát s kékre vált.
Ilyenkor mit lehet vele kezdeni,mit kössek be vagy mit hova hogy ne villogjon?
Nem vagyok egy nagy szaki így egy pontos leírás sem árt
-
#57331
And
veterán
robi12ster
#57329
And
veterán
válasz
robi12ster
#57329
üzenetére
Lehet helyettesíteni természetesen a transzformátort, a fizikai kivitele (nyákra szerelhető vagy különálló) csak a szerelhetőség miatt érdekes, de arra azért figyelni kell, hogy a kiváltó példány szekunder feszültsége ugyanannyi legyen, mint az eredetié, és a teljesítménye / terhelhetősége is legalább ugyanakkora legyen. Nem ártana tudni az erősítő maximális teljesítményfelvételét sem, de nem valószínű, hogy az eredeti trafóját jelentősen túlméretezték volna.
DC-táplálás is megvalósítható, de eleve kettős táp (2x DC 15V körül) szükséges hozzá, és ha nincs egy erre a célra dedikált kész tápegységed, akkor igazából nem vagy előrébb, mintha csak egy megfelelő trafót kellene beszerezned. -
#57330
sketchifun
senior tag
robi12ster
#57329
sketchifun
senior tag
válasz
robi12ster
#57329
üzenetére
Kapcsoló üzemű táptól kicsit fáznék, az általa keltett zajoktól.
Ha a jelenlegi trafö után lévő Graetz-hez kötöd be, talán nem lesz gond.
-
#57329
robi12ster
tag
robi12ster
tag
Sziasztok.segítséget szeretnék kérni. Van egy erősítőm, aminek 2x12v 30w ac transzformátor ad áramot. Vagyis adott. Nem értek a trafókhoz. Az lenne a kérdésem, hogy ezt a trafót nyák trafóval, vagy kisebbel lehet helyettesíteni? Vagy megoldani dc-vel?
-
#57328
Kernel
nagyúr
krisztianAMG
#57326
Kernel
nagyúr
válasz
krisztianAMG
#57326
üzenetére
Védelem nincs benne azóta sem, igazság szerint nincs is nagyon kihasználva, mert van más akkus csavarhúzó is, ami jobban kézre áll, ezért nem foglalkoztam vele.
Egy vagy két párhuzamos cellával működő csavarhúzókhoz pedig nem is kell védelem, mert amikor elfogy belőle a töltés, azt észre lehet venni, viszont ekkor még nincs 2,5 V alá süllyedve az üresjárási feszültség. Terhelésre beesik természetesen, de ilyenkor nyilván nem kínozom tovább, hanem töltőre teszem.
Soros celláknál kellemetlen, mert amikor a leggyengébb túlmerül, az vagy nem tűnik fel, vagy később át is fordul negatívba, ami már igen kártékony.
-
Kernel
nagyúr
válasz
yohnsee
#57324
üzenetére
Nem szokott egyben lenni, még amin van külön töltőcsatlakozó:
http://www.ebay.com/itm/252615202362
Az sem magának szabályozza a töltést, hanem külső szabályzó kell hozzá. Ehhez is:
https://www.aliexpress.com/item/-/32739323556.html
https://www.aliexpress.com/item/-/32712861621.htmlA linkelt szabályzóval be tudsz állítani kis áramot is, de azért akármeddig nem szabad rajta hagyni. Van rajta egy LED, ami jelzi a töltőáram 10 %-ra esését. A töltést nem kapcsolja le, de ezután célszerű levenni róla. Az nem gond, ha pár óráig úgy felejti az ember, akár még egy éjszaka is belefér.
Vagy, ami felvetődött már itt is, hogy amikor a LED jelez, egy relével lekapcsoltatni.
Vagy nem állítod be a teljes végfeszültségre (5 x 4,2 = 21 V), hanem valamivel kevesebbre, akkor elvileg nem tudja túlszívni magát.
-
yohnsee
tag
Sziasztok!
5db sorba kötött lítium cella védelmét és töltését szeretném megoldani.
Akkumulátoros fúróba lennének, 18V-os a gép.
Egy kedves fórumtárs ezt a két elektronikát ajánlotta:
védelem
töltő
Esetleg nincs ilyenből 2in1? Olyan elektronika, ami a töltést és a védelmet is megoldja?
Csinált már közületek valaki hasonlót?
Sajnos Li cellák terén még kevés a tudásom, mi a legjobb módja a töltésüknek? Az volna a legjobb, ha az akkunak akkor sem lenne baja, ha esetleg 1-2 napra rajta felejtenénk a töltőn. Viszont nem baj, ha lassan tölt fel, időnk van kivárni. -
pumatom
aktív tag
Sziasztok!

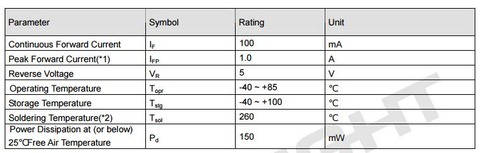

Vettem 1 méter 3528-as smd ledszalagot. 12V és 4,8W / m írnak teljesítményfelvételnek. Levágtam belőle a vágható résznél 3 lednyi darabot.
Van egy 12v-os 2A-es adapterem, de nem működik vele. Amennyire értek hozzá ez 24W összesen.
Mi lehet a gond vele? Mondták a boltban, hogy nem lesz jó, de azt nem, hogy miért.
-
-
Kernel
nagyúr
válasz
HoTaZo
#57311
üzenetére
1,5 V-nak nincs köze a világításhoz, valójában már ezt sem értettem, mire írtad:
1,5V+3V=4,5V
A LED az óra áramkörétől teljesen külön, elszigetelten kapja USB-ről a tápot. Két LED is ráköthető az 5 V-ra, csak nem sorban, mert ahhoz már 6 V nyitófeszültség kellene. Párhuzamosan lehet, azt is kétféle variációban, hogy írtam:
- 2 LED és 2 ellenállás
- 2 LED és 1 ellenállás20 vagy 40 mA semmiség, mehet folyamatosan.
(#57312) DrojDtroll
Nem hinném, hogy lehet azzal bármit csinálni, a célra kifejlesztett IC szokta intézni az átalakítást. Hacsak nem melegszik túl és amiatt fagy le. Vagy PC-oldalon állítani valamit, frekvenciát esetleg, mivel a felbontás gondolom adott.
-
#57312
DrojDtroll
veterán
DrojDtroll
veterán
Sziasztok!
Van egy HDMI in VGA OUT átalakítóm. Teszi is a dolgát de nem teljesen jól. Néha a gép ledobja a monitort ami ezen keresztül van rákötve. Ilyenkor csak az segít ha kihúzom a átalakítóból a vga kábelt majd visszadugom. Ugyanezt a monitornál eljátszva már nem történik sem.
Szerintem valamilyen alkatrészt elméreteztek az átalakítóban, ezért lehet ez. Szerintetek javítható ez valahogyan? Vagy meg se bontsam az átalakítót?
-
Kernel
nagyúr
válasz
HoTaZo
#57308
üzenetére
Fehér LED nyitófeszültsége kb. 3V, ezt egy soros ellenálláson keresztül tudod rákötni az 5 V-ra (1 db LED-et).
2 V esik az ellenálláson, 20 mA a szokványos DIP LED-ek árama:
2V / 0,02A = 100 ohm
Ha két LED-et akarsz, elvileg jobb két külön ellenállással kötni az 5 V-ra, hogy egyformán világítsanak, bár a gyakorlatban a két LED-et is lehet párhuzamosítani, akkor 1 db 50 (47) ohm szükséges velük sorba. Vagy nagyobb érték, ha esetleg túl erős a fénye.
-
HoTaZo
addikt
Sziasztok!
Lehet, hogy meg fogtok mosolyogni, de bevállalom.
Van egy ilyen kis digitális órám:
Ebbe szeretnék világítást csinálni egy ilyen bicikli lámpából:
Úgy, hogy az egész USB-ről menjen.
Az óra 1db 1,5V-os (AG10) elemről megy, a ledek 2db 3V (CR2032). Talán elég lenne ha csak az egyik led égne... itt kezdődik a tapasztalatlanságom: 1,5V+3V=4,5V, az USB pedig 5V Kell-e, s ha igen, milyen ellenállás, hogy elegendően világítsa meg belülről a számlapot? Az egészet a set-top-boxom front usb csatlakoztatójáról hajtanám.
De a leglényegesebb, hogy soha ne tudjon galibát okozni. Éjszakára is és bármikor merjem bedugva hagyni. Ne azt állapítsák meg a tűzoltók, hogy ez a cucc okozta a házam leégését...
Tudtok-e ebben tanácsot adni?
Van-e rizikó vagy ezt még én se tudom elrontani.
Mondjuk, hogy volt már forrasztópáka a kezemben...
-
#57307
Kernel
nagyúr
// Chaka //
#57306
Kernel
nagyúr
válasz
// Chaka //
#57306
üzenetére
Mindenesetre én nem néztem a kimenet működését (nem is ez volt a kérdés), csak odaírtam, amit kvázi figyelmeztetésnek is szántam:
Feltételezem, a bázisáramot a vezérlő kimenete korlátozza, ezért nincs külön bázisellenállás.
Ha nem korlátoz, akkor természetesen tilos úgy bekötni, bázisellenállás nélkül.
Emitterellenállás viszont önmagában nem elegendő (ha nincs bázisellenállás). Abban az esetben az emitter felemelkedik 5-0,6 = 4,4 V-ra. Így nem működik a LED, nem marad neki nyitófeszültség. (Vagy 3,3-0,6, ha a lenti rajzokat nézem.)
Célszerűbb az emittert GND-n hagyni, a bázisárammal pedig leültetni a kollektort 0,1 V-ig, ahogy írtam. Vagy FET-et használni, illetve a Google képkeresőt:
-
#57306
// Chaka //
tag
zeix
#57304
// Chaka //
tag
Ha minimalista kapcsolást szeretnél, akkor egyetlen ellenállással elég pontosan be tudod állítani a LED-ek áramát. Ezt a tranzisztor emitteréhez kell tenni. Ha a mikrovezérlő 5V-ot ad ki a kimenetén, akkor I=(5-0.6)/R áram fog folyni. Ha a LED-ek rövid impulzus üzemben dolgoznak, akkor a 100mA-nél sokkal nagyobb is folyhat. Pl. vezeték nélküli infrás fejhallgatónál lehet így csinálni.
Szerk.: Persze itt a tranzisztor áramerősítését is nézni kell. 1000mA LED áramnál 200-as bétájú tranzisztor bázisán kb. 5mA fog folyni.

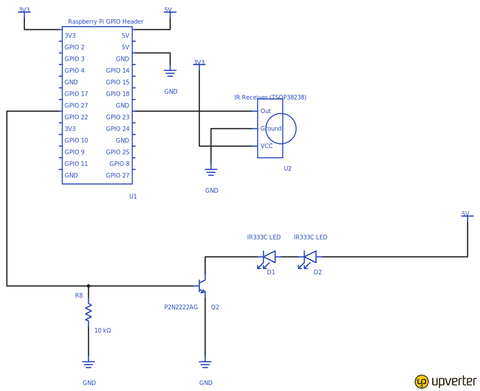

Ja és a képen látható kapcsolás nagyon hibás, nem érdemes kipróbálni -
Kernel
nagyúr
Attól is csökken az áram, de az intenzitás / hatótávolság is. Ugyanakkor a 3. LED növeli is, így nehéz megmondani az eredő hatást.
Célszerűbb elvileg ellenállással (is) korlátozni az áramot, ahogy az minden hétköznapi távszabályzóban is megtalálható, a LED-del sorba.
Később, amikor már működik a dolog, be van állítva a megfelelő impulzusszélesség (vagy nem tudom, mi a cél ezzel), akkor esetleg ki lehet iktatni az ellenállást. Ha szükség van a nagyobb intenzitásra.
-
Kernel
nagyúr

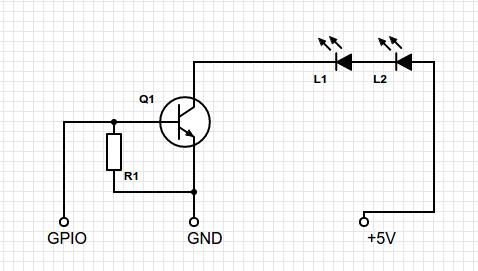

Ugyanaz, csak másképp rajzolva. Feltételezem, a bázisáramot a vezérlő kimenete korlátozza, ezért nincs külön bázisellenállás.

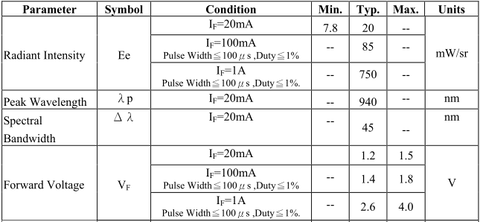

Arra viszont vigyázni kell, hogy az infra LED 1 V felett kezd nyitni, itt pedig 5V a táp, ami soros ellenállás nélkül kinyírná.
Tehát darabonként kb. 2,5 V-ot csak rövid impulzusokban szabad rákapcsolni (a tranzisztor kollektora 0,1 V-ig le tud ülni, ezért az elhanyagolható):
-
rita7107
aktív tag
Na újra gép közelben.
Köszönöm a javaslatokat, tanácsokat!
Eddig nem volt probléma a fent lévő 10A biztosítékkal. Most eljött az idő, hogy kicsi lett. Viszont 1 éven belül költözöm másik lakásba (ha az Isten és a párt is úgy akarja), így nagyobb költségbe nem mennék bele. Az újban meg már azt is tudom, hogy ki kell cserélni a vezetékeket is. Már keresem a horonymarót, amibe a "gége"csövet be tudom vezetni. Itt még csak a panelek hézagaiban megy a vezeték, de ezt ki akarom cserélni. Meg szeretném ha új vezetékek lennének.
Még 1x köszönöm a segítséget!
Új hozzászólás Aktív témák
ekkold- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- Országosan a legjobb BANKMENTES részletfizetési konstrukció! Dell G15 5530
- 100.000 ft -tól Országosan a legjobb BANKMENTES részletfizetési konstrukció! ASUS ROG Strix G18
- Konzol felvásárlás!! Xbox Series S, Xbox Series X
- Xiaomi Redmi 10 128GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 14 Pro 128GB Kártyafüggetlen, 1Év Garanciával
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
