KMT
addikt
Sziasztok!

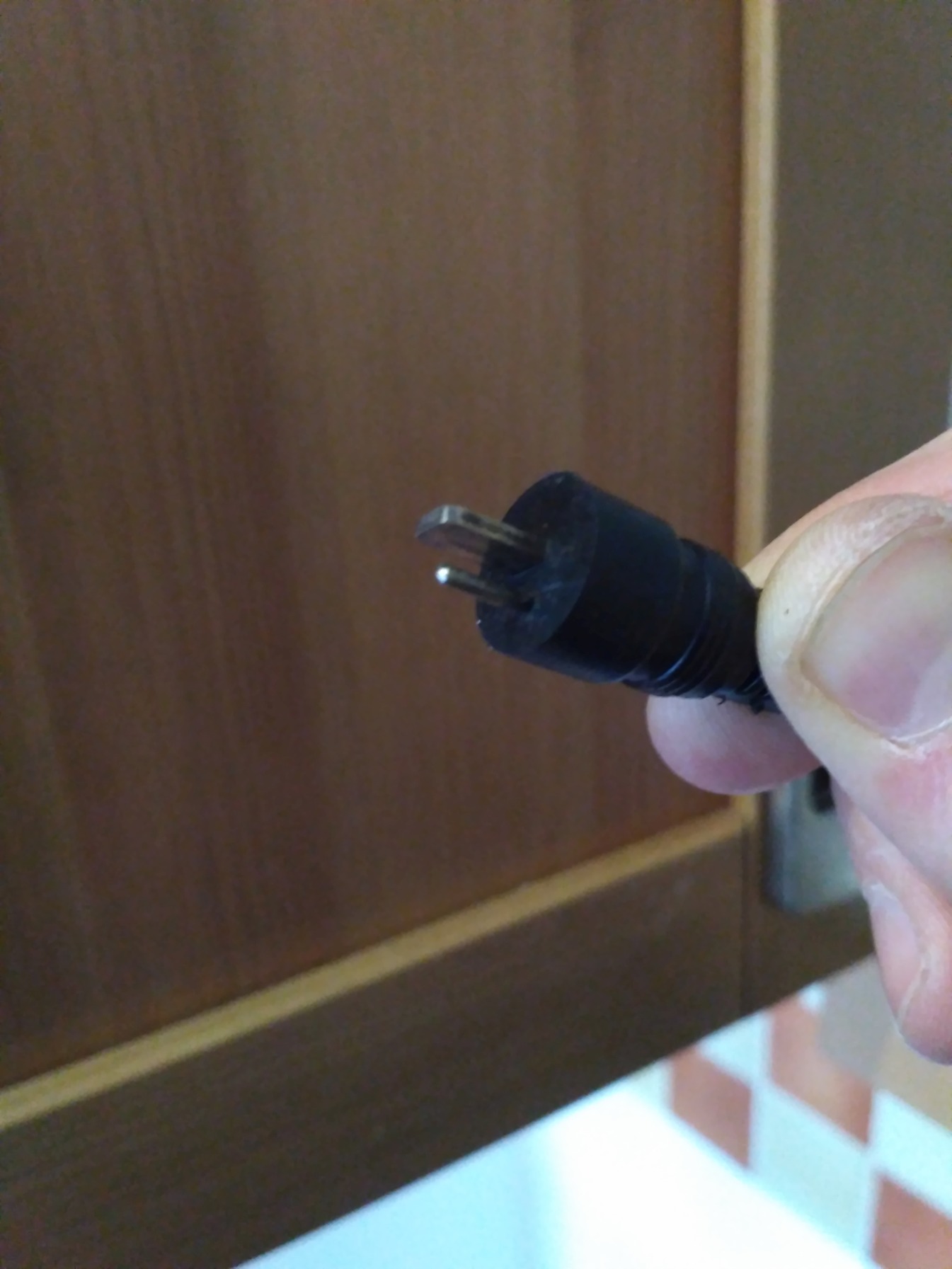

Ezt a csatlakozót felismeri valaki? [link]
Van egy 230-->12V-os hálózati adapter, ami a gyanúm szerint tönkrement, és ez a kábel ment a kimenetébe. (A kábel másik végén izzók vannak, amiket megtartanék). Tehát a kábelhez keresnék adapter, csak nem tudom, hogy keressek rá. Mi lehet a neve?
Meg úgy általánosságban, hol érdemes ilyen adaptereket nézelődni?
-
Kernel
nagyúr
válasz
rostiron
#57697
üzenetére
Azon így távolról nem lehet elmenni.
Általában a kapacitásmérés kimutatja, hogy gond van a kondenzátorral, nagyon ritka eset, amikor nem. Célszerű ugyanakkor feszültséget mérni az elkókon is.
Ha a feszültség stabilitásával gond van, az különböző mellékhatásokkal, bizonytalansággal járhat, ami nem mindig tűnik logikusnak (vagy nem úgy).
-
rostiron
őstag
válasz
Kernel
#57694
üzenetére
ez a kép kevés mi ??
Mondok még valamit, amikor minden a helyén van, a zöld gombbal manuálba rakom, a pirossal kéne tudnom ki-be kapcsolni a kazánt.Sosem kapcsolja be, de ha nem manuálba van és a termosztátot rátekerem x fokra, akkor azért több esetben beindul. Pedig mind a két esetben ennek a relének kell bekapcsolni. Igaz ???
-
Kernel
nagyúr
válasz
rostiron
#57690
üzenetére
Mivel az elektronika többi része működik, vált a LED, a tápellátásnak az a része látszólag rendben van.
Azt az áramkört kellene lekövetni, ahol a relé tekercs kap (vagy kapna) áramot, egy kapcsolótranzisztoron keresztül általában.
Relét is lehet tesztelni külön, de annak 12 V-os tekercse van, annyi kell rá.
-
rostiron
őstag
válasz
rostiron
#57690
üzenetére
Kiforrasztottam megnéztem 1-4 láb között sípol. Ha áram alá helyezem akkor is mindig az 1-4 láb sípol bármit kapcsolok.
1-3-között sosem sípol tehát nem húz be.
Elnézést, csak már kezdek beleőrülni.
Az előző képen nem az enyém van, az enyém 24voltos.
Jól gondolom, hogy amíg nem tudok 24 volt dc-t mérni a 2-5 láb helyén addig nem jó??? -
rostiron
őstag
válasz
Kernel
#57689
üzenetére
Lehet én mondtam rosszul elnézést. Ha kép szerint kell érteni a lábkiosztást akkor az 1-3 láb között sípol mindig. Csak én megfordítva néztem a lábak felől, akkor megfordul a 3-4 láb.
Arra mi lehet a magyarázat, hogy DC nem mutat ?? A háttérben az asszonyt halottad az zörgött.
Még egyszer forrasszam ki a relét, és próbáljam meg külső táppal ? 24V DC kell ?
-
Kernel
nagyúr
válasz
rostiron
#57688
üzenetére
A videóban hallatszik valami kattogás.
Áramtalanított helyzetben az NO és COM nem vezethet egymáshoz semmiképp, ez a nevéből is következik (Normally Open). Legfeljebb, ha összeégett, illetve beragadt a relé.
Ha rossz a felirat, akkor a relét kell nézni.
1. COM
3. NO
1-4 vezet, akkor nem húz a relé, eszerint.
-
rostiron
őstag
válasz
Kernel
#57686
üzenetére
A NO és COM között folyamatosan sípol a műszer, ha ég a piros akkor is ha nem világit akkor is.

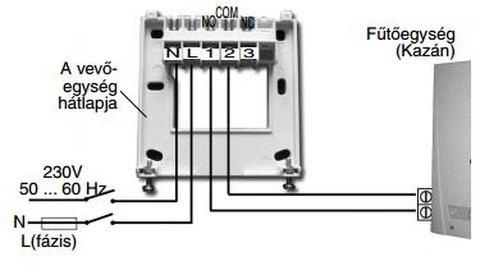

Viszont érdekesség hogy a fenti rajzon balról jobbra így mutatja Nulla, fázis,NO, COM ,NC a nyákon a felirat nulla, fázis, nc, com ,no.
Szerk.: A relén mindig csak az 1-4 lábon sípol a műszer. 1-3 lábon sose.
-
-
#57685
tordaitibi
veterán
Stanley-B.
#57674
válasz
Stanley-B.
#57674
üzenetére
Uj akku, ez a legtutibb, a szomszedokat is kimeli.
Szirenahoz felmaszni es kikotni+a sajat akkujat lehuzni, ehhez fulvedo ajanlott.
Solo szirenakon van SV Szerviz bemenet, ezzel le lehet tiltani a szirenat, a villogast nem,'de ha nincs ez a szal kiepitve, akkor a masodik verzio marad.
Bekotes es kozpont fuggoen a bell vagy tamper testelese, (ha pozitivra indul, ha negativra akkor ez se jo) ekkor szinten beallitasfuggoen vagy szirenazik vagy nem, de inkabb szirenazik, mert a tapfeszultseg megszuneset mimdenkeppen szabotazsnak veszi.
Probalj meg egy akkunyi osszeget kisporolni, ez a legkorrektebb megoldas.
-
rostiron
őstag
-
#57683
And
veterán
Stanley-B.
#57682
And
veterán
válasz
Stanley-B.
#57682
üzenetére
Sajnos ezek a lehetőségek függnek a központ típusától, szoftververziójától, aktuális (és esetleg sehogyan sem hozzáférhető) beállításaitól, telepítői kód meglététől meg még ki tudja, mitől. Amivel a közelmúltban szívtam az például engedte, hogy a központ dobozának szabotázsvédelmét kikapcsoljam, de a kültéri hangjelzővel nem boldogultam. Végül felhívtam márka hazai képviseletét, ahol kapcsoltak egy valóban hozzáértő szakit, aki szintén javasolt erre pár dolgot, de hiába (amúgy a központ az összes menüje hozzáférhető). Míg egy másik rendszernél, más gyártmányú központtal, amit ismerős telepített, máshogy viselkedik a kültéri tiltása. Utóbbinál például csak élesített rendszernél zavarja, ha a dobozokat megbontom, deaktivált riasztásnál nyugodtan lehet akkukat cserélni a központban és a kültéri jelzőben is. Ez valahogy sokkal szerencsésebb hozzáállásnak tűnik, mint az előző, ész nélkül hajtjuk a kürtöt módszer.
-
#57682
Stanley-B.
őstag
And
#57679
Stanley-B.
őstag
elvileg az 1234 lenne az alap mérnöki kód, de sajnos azzal nem tudok átállítani komolyabb dolgokat a rendszeren (mint pl a szabotázsvédelem figyelése). Csak ilyen nagyon alap menüpontokba enged belépni vele, szóval akkor gondolom mégsem ez a mérnöki hozzáférés kódja (egyik leírás szerint 1234, másik szerint 5678, sajnos egyik sem jó).
Igen saját akkuja van a kültérinek sajnos... reméltem hogy valahogy lehet deaktiválni beállítással.
Szóval majd a pár nap múlva lévő áramszünetnél menni fog a riasztás, ráadásul kórusban mert a szomszédnál is ugyanez van
3 különböző napon is lesz áramszünet a jövőhéten, azt fogom csinálni, hogy az első áramszünetkor lekapcsolom a riasztó biztosítékát és akkor az akkuk nem töltődnek vissza. Így legalább a többi áramszünetnél már nem fog szólni. -
rostiron
őstag
válasz
Kernel
#57670
üzenetére
Szia.
Sajnos még mindig nem jó. Beforrasztottam a kondit, aztán mértem, DC nem mutatott, AC mértem 25V-ot.
Aztán vissza forrasztottam a relét, utána mértem DC semmi AC 15V ha bekapcsolom a pirosat ami indítaná a kazánt leesik 8-9Voltra. Merre menjek tovább ?
csináltam videót -
-
#57679
And
veterán
Stanley-B.
#57674
And
veterán
válasz
Stanley-B.
#57674
üzenetére
Zóna figyelmen kívül hagyása / bypass, esetleg a szabotázsvédelem figyelésének kihagyása. A baj csak az, hogy ehhez esetleg olyan kód kell, ami neked nincs meg (telepítői vagy emelt szintű felhasználói). Rosszabb esetben - ha van a rendszeren olyan - a kültéri hang- és fényjelző saját akkut tartalmaz, és az akkor is riaszt, ha a központ tápját elveszed, illetve van saját szabotázsvédelme a dobozának is. A közelmúltban futottam ilyenbe bele, és hiába beszéltem több egykori vagy jelenleg is riasztókat szerelő ismerőssel, hiába adtak tippeket, azt is elmondták, hogy lehet, semmilyen módszerrel nem fogom megúszni a riasztást, míg az akkut ki nem szedem a hangjelzőből. Sajnos igazuk volt..
-
Ribi
nagyúr
válasz
Lompos48
#57673
üzenetére
Mint írtam teljes mértékben úgy néz ki az egész mint amit te is linkeltél (kivéve a pcb).
A kérdés, hogy a Nylon washer szoknyája meddig kell hogy érjen. Mivel az a szoknya megint csak mint már említettem vastagabb mint a mica lapon a lyuk. Szóval annyit le kellett reszeljek a nylon szoknyájából, hogy pont csak mica lapig érjen. -
Kernel
nagyúr
válasz
hzsolee
#57672
üzenetére
Voltak régebbi fajta Li-ion akkuk, aminek 4,1 V a töltési végfeszültsége, erre utalhat a 3,6 V névleges érték is.
4,2 V-osnál pedig 3,7 V-ra jön ki az átlag.
Mivel az 7,4 V-os (2 x 3,7) elvileg inkább 4,2 V-ra kell tölteni (8,4). De ha belül van egy szabályzó elektronika, a kivezetés nem azonos az akku pólusaival, inkább a másik végén kellene mérni, ahol leadja a feszültséget.
-
#57675
Lompos48
nagyúr
Stanley-B.
#57674
Lompos48
nagyúr
válasz
Stanley-B.
#57674
üzenetére
Akkut kivenni és hálózatról leválasztani?
-
#57674
Stanley-B.
őstag
Stanley-B.
őstag
hogyan tudnám a riasztómat teljesen kiiktatni?
gyenge benne az akkumulátor és a következő héten 3x is lesz áramszünet. Ilyenkor állandóan beriaszt gondolom a szabotázsvédelem miatt, mert az akkumulátor gyenge benne hogy pár percnél tovább működtetni tudja.próbáltam lekapcsolni a biztosítékon külön a riasztót, de akkor is rögtön megszólal és ha beütöm a kódot se hallgat el (a kód helyes, mert be tudom élesíteni vele a rendszert, csak áramszünetnél történő jelzésnél nem hallgat el tőle).
-
-
Kernel
nagyúr
A számítógépekhez, processzorokhoz való pasztákat nem ismerem, de tény, hogy ott fontosabb a hővezetés, elektromosan szigetelni pedig nem szükséges.
Gyári készülékekben, ahol feszültséget kell szigetelni (mármint nem a pasztával), soha nem láttam még szürke pasztát, fehér szokott lenni, vagy színtelen szilikonzsír. A fehér színű, fémoxid adalékok nem vezetnek.
(#57661) rostiron
A relén DC-t kell mérni, de lehet, mérés nélkül is fogod tapasztalni, hogy most már stabilan húz, legalábbis arra mutatnak a jelek (hibás kondi).
-
Ribi
nagyúr
válasz
Lompos48
#57667
üzenetére
Úgy értettem, hogy máshoz nem tud érni a borda amin keresztül átvezethetne mondjuk.
Van csillám köztük.
Megpróbálom majd a borda fetek fele eső részén a lyukat kicsit kiszélesíteni, hogy biztosan ne érhessen ott sem hozzá valahogy. Arra gondoltam, hogy ott ha a mica valahogy nagyon a szélre tolódik akkor akár ott valahogy össsze érhet a borda és a fet. Elvileg az insulator azért van, hogy ez ne történhessen meg, de annak igen vékony a nyaka. -
Kernel
nagyúr
válasz
hzsolee
#57665
üzenetére
Az egy elég sajátos akku:
http://www.ebay.com/itm/251801195110
Két végén is vannak érintkezők, bár nem tudom, a másikat mire használja, ahol nincs jelzés, csak két érintkező.
Egy elvi lehetőség lenne, hogy a hárompontos végén kapja a töltést, ahol az akkuban lévő elektronika szabályoz, másik végére pedig a terhelés megy.
De az is lehet, hogy itt kivételesen maga a védelmi elektronika állítja le a töltést, amikor 8,4 V fölé ér a feszültség. Más esetben ez nem szokásos (a védelemnek nem feladata a töltésszabályzás), sőt szakszerűtlen dolog, de lehet, ezt direkt így találták ki.
Az a kis panel, ami lent van, áramérzékelő sönt lényegében, a rajta eső feszültség vezérli a tranzisztort, illetve LED-et. Tehát az csak jelzi a töltőáramot. Nem szabályoz és nem kapcsol semmit. Az akkuban lévő elektronikának kellene megszakítani az áramot 8,4 V felett.
A diódaszerű alkatrész lehetne éppen más is (integrált áramgenerátor?), de lehet csak dióda is.
-
hzsolee
őstag
Üdv!
Egy kis segítségre lenne szükségem. Van egy wokitoki akkutöltő ami megmakacsolta magát. Amikor feltölt ki kellene kapcsolnia, de sajnos nem ezt teszi. Egy kétszínű led jelezné ha kikapcsol. Ha nincs benn akku zöld, ha berakom a bölcsőbe az akkut átvált pirosra. Üresen 9,5 voltot, akkuval 8,2 voltot tudok mérni a töltőérintkezőn. Mellékelek pár képet a beléről, bár nem sok minden van benne. Melyik alkatrész lehet a ludas?
A segítséget előre is köszönöm.
-
Lompos48
nagyúr
Műszerrel. Bár szerintem csak elméletileg történhetne meg, mivel elképzelhetetlen, hogy minden fém-porszem egymással érintkezzen és így vezetőt képezzen. Gyakorlatimag mindegyik be van vonva egy vékony szilikonzsír réteggel. Ugyanakkor a gyártónak sem érdeke, hogy ilyen rizikónak tegye ki a felhasználót.
Én kiszerelném az alkatrészt bordával együtt és úgy mérném meg. Valami más gubanc lesz ott. -
-
-
rostiron
őstag
válasz
Kernel
#57653
üzenetére
Köszönöm, hogy foglalkoztok velem

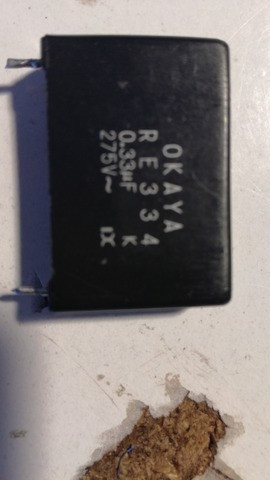

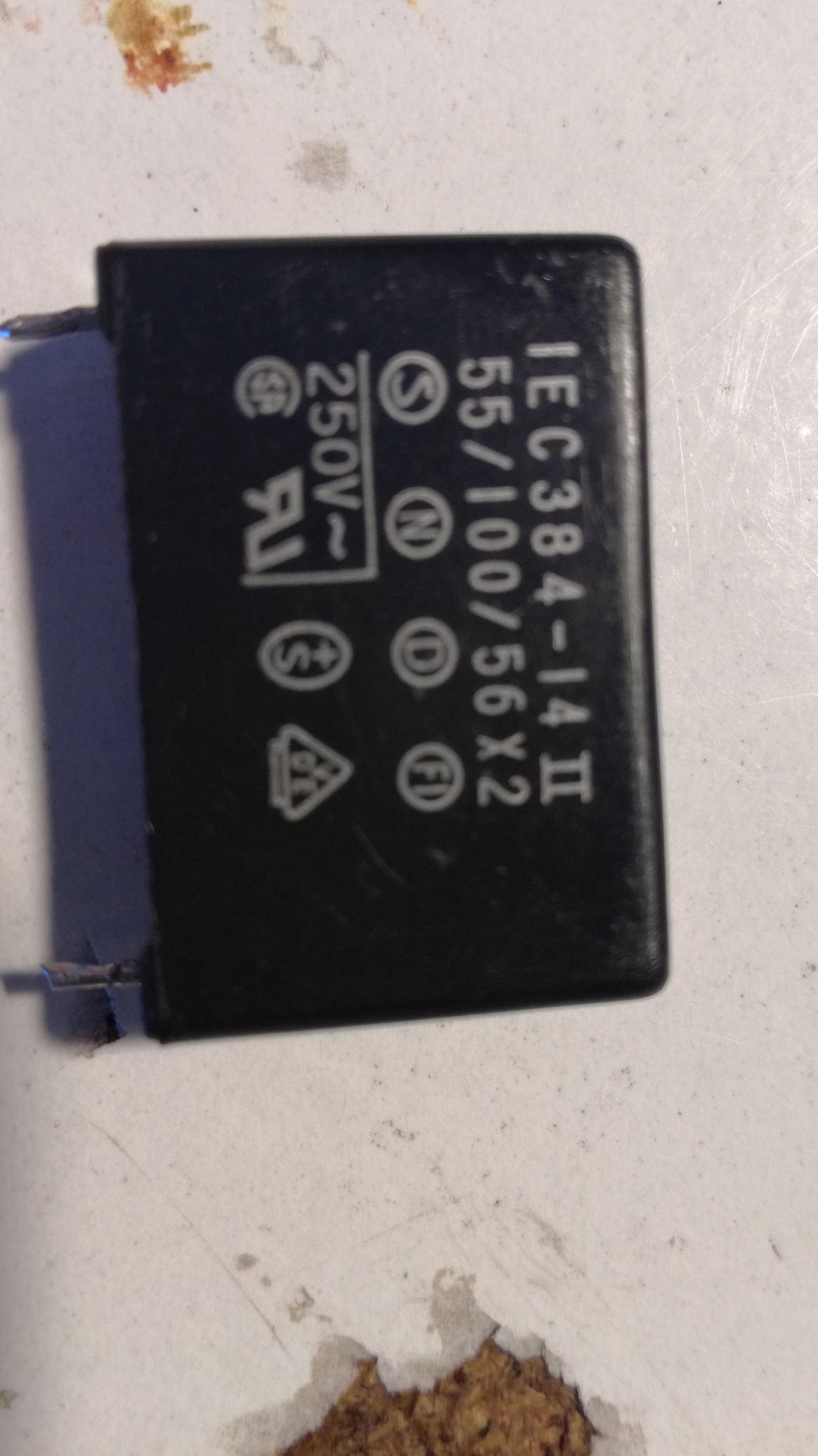

Tehát a tápban keresendő a hiba, az a sárga kondi a táphoz tartozik? Vagy csak az elkók. A relénél akkor most ac vagy dc mérjek ?? Ha lehet konyhanyelven hogy megértsem.

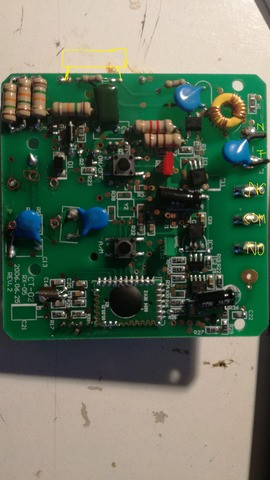

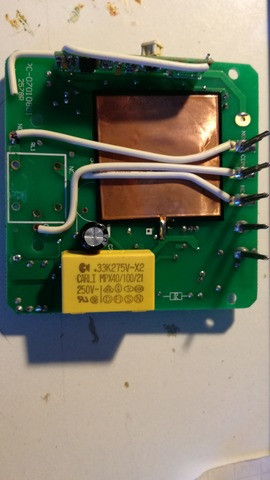

Csináltam képet, a piros karikáim a relé helye, sárgával a kondi helye van jelölve. Hátha így könnyebb. A sárga kondit megmérem kiforrasztva is.
-
Ribi
nagyúr
Van egy olyan gondom, hogy valamiért a bordára erősített fet és a borda között ellenállást mérek.
Pedig a képen jelől A módon van rögzítve.
Kérdésem az, hogy ilyenkor mégis mi a búbánat vezet át? Lehet hogy a paste?
Másik kérdés, hogy az insulatornak át kell lógnia a mica lapon, vagy mint a képen csak addig kell érjen?
Probléma, hogy a mica lapon pontosan 3mm-es a lik, szóval a csavar pont átfér, de az insulator már csak erőszakkal. Bőkjem át rajta, vagy jónak kellene lennie?
Paste valami szürke izé, lehet fém tartalmú és amiatt vezet át? -
PHM
addikt
válasz
rostiron
#57650
üzenetére
A relét úgy tudod ellenőrizni, hogy adsz a tekercsére feszültséget.
Olyan 18V-ról már be kell húznia. Hallanod kell a kattanást, illetve
mérni lehet a kontaktust, hogy átad-e. Csak vigyázz, ne fogd meg
közben a tekercs érintkezőit, mert kikapcsoláskor nagyot tud "rúgni".
Az 1,3 Kohm tekercsellenállás szerintem reális.
Viszont szvsz nem jól mérted a feszültséget. DC feszültségmérés
állásban használd a műszert. Az, hogy nagy AC feszültséget mérsz,
arra utal, hogy nem elég a táp szűrése. Kiszáradhatott a fő pufferelkó. -
rostiron
őstag
válasz
rostiron
#57650
üzenetére
Megint itt vagyok, hátha olvassátok....
Tehát kiforrasztottam a relét, és csináltam egy mérést úgy hogy lássátok. A műszer a kiforrasztott relé 2-5 láb helyére rakva.
Kis szünet után megint megmértem ugyan így, de akkor már 18V körül mutatott. Tehát minden mérésnél más.Van hogy 24-et is mértem. És ez a baj hogy a kazánt is néha indítja, de inkább nem. A relé most kint van.
Holnap jövök, jó éjt.
-
rostiron
őstag
200 Ohm ra állítva a műszert nem mutat, 2Kohm ra kapcsolva 1.373 mutat.
Az az érdekes hogy így simán tudom mérni, tehát a műszer tűskéi érintkeznek rendesen. De ha feszültséget mérek rajta össze-vissza mutat. Most már kezdem azt hinni hogy mégse kap rendes feszt.
Szerk.:Megint mértem és szinte mindig 0 voltot mérek a 2-5 lábon.
-
-
rostiron
őstag
válasz
Kernel
#57645
üzenetére
Meghúzott állapotról akkor beszélünk ha megnyomom a pirosat és a kazánnak indulni kéne ?
A COM és a NO között " vezetnie kell " kicsit pontosabban ? Feszültséget kell tudnom mérni rajtuk?Szerk. Újjra forrasztottam a relé lábait, nem volt a legszebb. Most már érintkezik rendesen a multiméter tüskéi, 24.2V mérek minden állásba a relé 2-5 lábán. 24Voltos a relé.
-
Kernel
nagyúr
válasz
rostiron
#57643
üzenetére

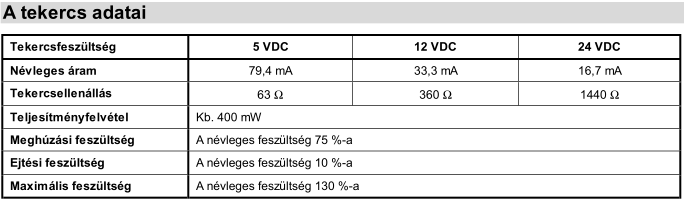

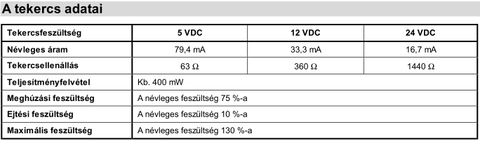

Ha 24 V-os a relé (meg kell nézni, mi van ráírva), annak kicsit kevés a 21 V.
Nem mondom, hogy nem húzhat meg, de az áramkört úgy szokták tervezni, hogy akkor 24 V-ot kapjon, kisebb eltérés lehet. Meghúzott állapotban a COM-NO között vezetnie kell.
Viszont nem kellene rajta állandó feszültségnek lenni. Az is lehet, hogy szakadt a tekercs.
-
Spet
addikt
válasz
rita7107
#57635
üzenetére
Egy házilagos óraforgató szerkezetet szeretnék készíteni, hogy ne csak egy irányba forogjon az óra.
Erre a célra, a DC motor 2 ágát bizonyos időközönként felcserélném, szünetekkel, hogy a motor ne hirtelen kapja a váltást (meg a műanyag elemek se darálódjanak be). Erre a célra néztem ki a 4 relés nyákot, de közben leltem 3 relés verziót is.
Nem vagyok annyira nagy elektrotechnikus mágus (hiába oktatták egyetemen, bekötések ábra alapján, forrasztás, kimérés megy), de gondolom megoldható a kérdés.
-
rostiron
őstag
válasz
Kernel
#57642
üzenetére
Megpróbálok megadni minden infót, hátha akkor tudsz segíteni.
Tehát amit bütykölök ketyere a termosztát vevő egysége. Ezen található két gomb egy zöld és egy piros. ha a zöldet megnyomom leválassza a termosztátot a vevőegységről, és manuál módba kerül. Innentől a piros gombot megnyomva lehet kapcsolni a kazánt ki ill be.
Most megmértem alapállásban a relé 2-5 lábon 21V mérek. Megnyomom a zöldet (manuálba váltok )akkor is 21V utána a pirosat is megnyomom (ekkor elvileg kéne indulni a kazánnak, de nem indul) ekkor is 21V mérek.
Van tipped mit mérjek ?? Van egy ilyen képem is,
-
-
xxxjjjkkk
senior tag
Ha lenne egy hibakód olvasóm, ami le van kódolva, fél évente kap kódot a gyártótól, mindenféle online kapcsolat nélkül lehet feloldani. De a gyártó már nem ad egy ideje. Az így látatlanba, nagyon softwares kódolás lehet, vagy lehet csak egy jumpert kell rövidrezárni mondjuk?
Ez a téma nekem abszolút homályos, azt se tudom kihez forduljak. -
rostiron
őstag
Sziasztok.
Egy ilyen termosztát vevőegységét szeretném kimérni, mert szarakodik. Nem mindig kapcsol. Nem nagyon értek hozzá , de megpróbálnám.

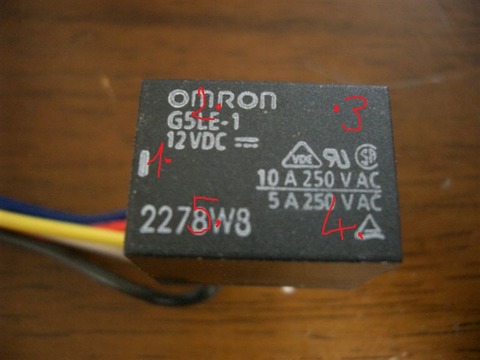

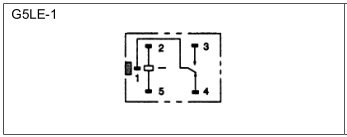

Első kérdésem: omron g5le-1 relé van benne, ennek melyik lábain kell mérnem a feszültséget amit kap a relé?

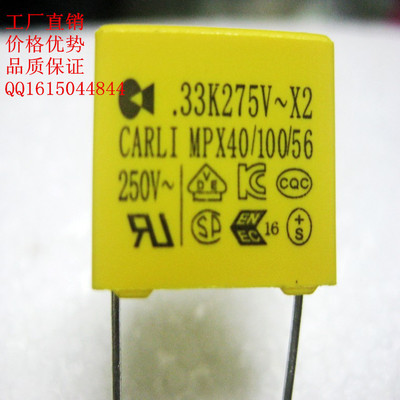

Hasonló hozzászólásokat találtam másik fórumon itt a 330nF kondi volt a rossz, én azon 230 nF mértem, de nem forrasztottam még ki.
Szóval először megmérném mennyi feszültséget kap a relé. Ha nagy baromságot akarok csinálni szóljatok.
-
#57632
tsu
tag
tordaitibi
#57628
tsu
tag
válasz
tordaitibi
#57628
üzenetére

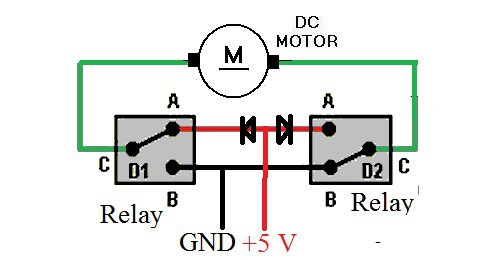

Két dióda beillesztésével megoldható a szabadonfutó/motorfék üzem két relével
A-A szabadon futás
A-B egyik irány
B-A másik irány
B-B motorfék
A hátránya, hogy mindig vesztünk egy diódányi nyitófeszt.
-
#57631
Kernel
nagyúr
tordaitibi
#57628
Kernel
nagyúr
válasz
tordaitibi
#57628
üzenetére
Előbb félreértettem, tehát az a gond, hogy a rövidzár motorféket képez, szerintem ez a gyakorlatban nem árt, inkább jól jön, hogy hamarabb megáll, vagy mindegy. Célfüggő.
-
#57630
Kernel
nagyúr
tordaitibi
#57628
Kernel
nagyúr
válasz
tordaitibi
#57628
üzenetére
Nem volt szó motorfék igényéről, csak 5 mp szünetről.
-
#57628
tordaitibi
veterán
Kernel
#57619
válasz
Kernel
#57619
üzenetére

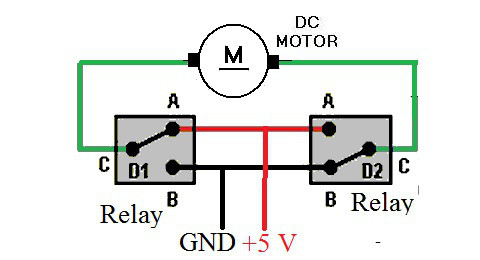

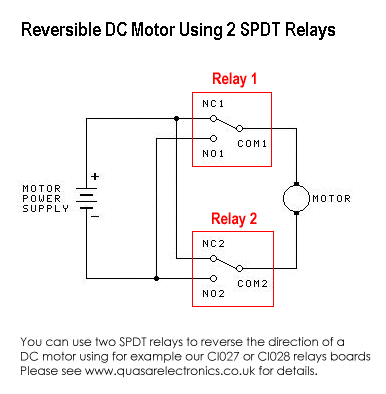

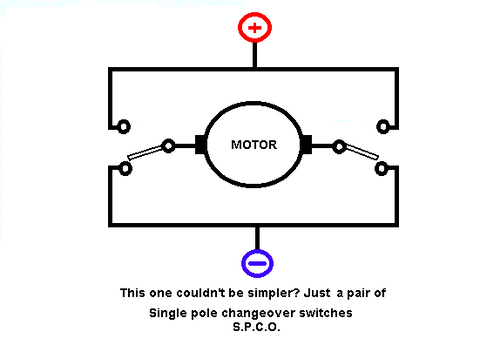

A bemutatott kapcsolásokkal ez a lágy leállás nem megy, a kolléga szavaival élve "kifussa magát" :
1. - - rövidrezárva, azaz teljes motorfék
2. + - egyik irányba forog
3. - + másik irányba forog
4. + + rövidrezárva, azaz teljes motorfékA linkelt FRM04 időzítőmodult nem ismerem, ha a 3. relé programozható külön, akkor megoldható a lágy kifutás. Valamint ha legalább 2 darab relé váltóérintkezős.
-
And
veterán
Magának a gate-nek a source felé elég rendes kapacitása van, ennek nagyságrendje power fetek esetén simán eléri a nF-os értéket az IRL540 esetén pl. 2,2 nF-ra specifikálták (@ Uds=25V). Amúgy nem az a helyzet, hogy egy a gate-tel párhuzamos kapacitás a fel- és lefutási meredekség ellen dolgozik, nagyobb frekvencián rontja a kapcsolási hatásfokot?
-
And
veterán
válasz
McSzaby
#57623
üzenetére
Egy n-csatornás mosfettel kivitelezett alap vezérlő kapcsolás: [link]. Gate-ellenállás egyértelmű vezérlőjel esetén nem kell, illetve csak speciális esetben (pl. a source felé akkor, ha van arra lehetőség, hogy a gate-elektródán töltés maradjon a vezérlés megszűntekor, ilyen látható a linkelt rajzon is). Ha a meghajtást egy aktív jelet szolgáltató áramkörből jön, akkor teljesen felesleges oda bármilyen ellenállás. Kapcsolóüzemben a source közvetlenül a közös / negatív potenciálra megy, a 'drain-ellenállást' pedig maga a terhelés képezi, amit kapcsolni szeretnél. Jó tulajdonságokkal rendelkező n-csatornás fet száz forintos nagyságrendben is kapható (az említett IRL-540 például < 200 forintba kerül).
Mod.: PWM-vezérléséhez (a szükséges terhelőáram és a PWM-frekvencia függvényében) esetleg szükség lehet a teljesítményfokozat - mint ezek a power mosfetek - egy újabb alkatrésszel történő meghajtására. Ugyanis egy ilyen fet gate-elektródája kapacitásként viselkedik, a mosfet gyors kapcsolgatásához elég nagy áramimpulzusok is kellhetnek, amit egy kisjelű fokozat önállóan nem feltétlenül tud biztosítani. -
#57623
McSzaby
őstag
gyenesmartin
#57621
McSzaby
őstag
válasz
gyenesmartin
#57621
üzenetére
Ebben az esetben akkor a Gatere/Drainre ne rakjak ellenállást? Illetve ilyenkor milyen koncepciót érdemes választani? Most tanulnék, azért kérdezek.
-
-
xxxjjjkkk
senior tag
válasz
Kernel
#56892
üzenetére
ebből a 3 gombosat rendeltem meg, az tudna ilyet,
van 0-999sec
0-99.9 min
0-999 min rajta
be lehet allitani, hogy pl 25sec utan kapcsoljon fel es 250perc mulva leugyan ezen csak egy relé van, de két modul működhet a triggerrel szerintem
vagy mintha lenne belőle több relés is -
And
veterán
válasz
McSzaby
#57615
üzenetére
Gate-ellenállás (mármint azzal sorosan): nem kell. A drain-re kötött kapacitás sem túl jó ötlet, ha PWM-vezérlés a célod, mivel egy n-csatornás mosfet esetén - amelynél a nyitófeszültség a source.hoz képest pozitív - ha a source a közös (GND vagy 0V) elektróda, a terhelést a drain körébe kell kötnöd. Amúgy az IRF740 típussal az lehet a legfőbb baj a te esetedben, hogy nem igazán 'logic level' kompatibilis, a nyitókarakterisztika szerint az eszköz 5V-os Ugs- (nyitó-) feszültségnél éppen csak minimális draináram vezetésére képes, ezért például TTL-szintű (0V / 5V) vezérlésnél sem nagyon tudod kinyitni a mosfetet. Amúgy ez egy nagyobb feszültségű típus, ami azt jelenti, hogy a nyitott csatornájának az ellenállása (Rds_on, vezérléskor) nem annyira alacsony értékű, vagyis nagyobb draináram esetén jóval többet disszipálhat, mint egy alacsony Rds_on értékű típus.
-
McSzaby
őstag
Sziasztok,
IRF740 (NpN) mosfet tranyóhoz szeretnék készíteni egy kis gyakorlás céljából egy kapcsolást. Az egyetlen problémám a méretezés, illetve a különböző komponensek méretének megállapítása. Legrosszabb esetet tekintve, 8A 12V lenne a maximum érték, amit meg kell ütnie. Azért IRF740, mert ez van otthon, ami bírja ezeket az értéteket.
A célom hobbi lenne. Először is megérteni a tranyó működést és méretezését, másrészt kisautóm (selejtes) injektorait szeretném pulzálni vele. A teljes összerakás úgy nézne ki, hogy Arduino -> IRF740 -> Injektor. Arduinoval PWM lenne a meghajtás az IRF740 -nek.
G lábra menne 2,2 K ellenállás, D-re menne 1K ellenállás + 1db 10uF-s elkó. Az egyetlen problémám az, hogy a S lábra nem tudom rakjak-e illetve mennyit. A másik probléma az lenne, hogy a 10uF-s kondit kicsit lehet soknak érzem. Szerintetek mi lenne a leggazdaságosabb bekötés?
Ha igénylitek, csinálok rajzot csak abból kiderülne mennyire sötét vagyok
-
Kernel
nagyúr
Nem tudom biztosra állítani, mert volt már olyan is, hogy valaki megvette, utána derült ki, hogy vagy másodpercekre állítható, vagy percekre. Tehát nem lehetett beállítani például 5 mp és 60 perc váltakozását, mert az egyik kis lépték, másik meg nagy.
Mindenesetre elég lenne kétcsatornás is, mert a feladathoz elegendő két relé:
Több rajz, de ugyanaz a lényeg. Szerencsére a két relé nem tud zárlatba kapcsolni, azonos állásban egyszerűen csak nem forog a motor.
Ezért nem is kell külön ki-be kapcsoló.
-
Spet
addikt
Nálam sokkal (de igazán sokkal) elektronikához értőkhöz fordulnék, ezzel a modullal kapcsolatban.
Kérdésem az lenne hogy az alábbi programléptetés megoldható-e:
1. 9V betáppal indít egy motort egy irányba.
2. Az időzítőben beprogramozott idő után leállítja a motort.
3. Pl. 5 másodpercet vár, hogy a motor kifussa magát.
4. Az idő leteltével elindítja a motort a másik irányba, az-az feszültségváltást végez.
5. ismétli a 2. pontól elkezdve. -
433mhz-s motoros redőnyt szeretnék vezérelni raspberry pi-ről. A raspberry pihez kapható adó 5-10 cmre tud csak jelet küldeni, de lehet ra antennát forrasztani. Hol találok megfelelő antennát, vagy van alternatív megoldás, hogy a redőnyök vezérlését meg tudjam oldani? Amit szeretnék:
- belső hőfok
- napszak
- napfény
Alapján vezérelni a redőnyöket, hogy nyaron árnyékoljanak míg télen engedjék be a napot -
#57609
tvamos
nagyúr
DrojDtroll
#57593
tvamos
nagyúr
válasz
DrojDtroll
#57593
üzenetére
Visszavonom. Valójában azt írja, hogy tudd 4.5V-ból 3.3V-ot csinálni. Akkor meg 5-ből biztos tud 3.8-at. Az meg jó.
-
#57605
tordaitibi
veterán
darvinya
#57604
válasz
darvinya
#57604
üzenetére
Ugye ezt nem gondoltad komolyan?
Esetleg piezo csipogok, de itt mas a szitu.
Ha arra gondolsz hogy az atlagos zene 6-8 kHz felett egyre kisebb intenzitasu hangokat tartalmaz, akkor ez igy oke, de olyat ne allits a hogy a teljesitmeny az frekvenciafuggo.
A 10w 8 ohmon az 30Hz-en is annyi mint 20kHz-en.
Gerjessz be egy mikrofont a magassugarzo ele tartva tok hangeron egy minden vedelem nelkuli vegfokkal, es el fogsz csodalkozni a szenne egett magasugarzon, es a tularamtol atutott vegtranzisztorokon. -
-
#57603
DrojDtroll
veterán
gyenesmartin
#57602
DrojDtroll
veterán
válasz
gyenesmartin
#57602
üzenetére
bocsi az áfa kiment a fejemből
-
#57602
gyenesmartin
őstag
DrojDtroll
#57601
gyenesmartin
őstag
válasz
DrojDtroll
#57601
üzenetére
Azért ez majdnem a kétszerese a rászánt összegnek. Megrendeltem belőle a 250g-sat, ha beválik és elfogy akkor jöhet a fél kilós.
-
#57601
DrojDtroll
veterán
gyenesmartin
#57600
DrojDtroll
veterán
válasz
gyenesmartin
#57600
üzenetére
Új hozzászólás Aktív témák
ekkold- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
