Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
Hujikolp
#56794
üzenetére
Csúcsértékekkel számolva tényleg 5.pV lenne, de a kimeneti teljesítményeket effektív értékekkel számolják. Ebben az esetben 8.3V lenne a csúcsfeszültség. Kimeneti fokozattól és tépfeszültségtől függ, hogy feszültséghatár miatt keletkezik-e torzítás. A védelem legtöbb esetben ténylegesen a teljesítményre vonatkozik.
-
Hujikolp
őstag
Üdv!
Van egy 10W-os TDA erősítő alap kapcsolás, mely 100-al erősít. A kéddésem az lenne, hogy ennél a 10W-os limitet hogyan lehet értelmezni, számolni? Ez a leadott maximális teljesítmény?
Tehát, ha a kimenetem pl 3.5 Ohm, akkor a korlátozás nélküli maximális teljesítménynél Ucs-cs ~= 5.9V? (ha a táp nem korlátoz) E felett torzítana? -
#56793
Lompos48
nagyúr
Szergely elv
#56792
Lompos48
nagyúr
válasz
Szergely elv
#56792
üzenetére
OK. Tehát a (szerintem) +10V -10V táp kötelező.
-
#56791
Lompos48
nagyúr
Szergely elv
#56790
Lompos48
nagyúr
válasz
Szergely elv
#56790
üzenetére
Ha hálózati frekvencia a bemenet, akkor használható. Egy dolgot azért illene figyelembe venni: a műveleti erősítőknek biztosítani kell egy szimmetrikus táplálást. Ez az áramkör azt nem biztosítja és nem is ábrázolja.
-
#56790
Szergely elv
csendes tag
Szergely elv
csendes tag
Urak!
TL084 helyett használható LM324? Erről a kapcsolásról lenne szó. Ha igen, jár valami hátránnyal?
-
erikke17
őstag
Valami keveredés biztos van mert én meg sajnos e szerint kerestem relét ami a rajzon van relé felett írva: OSA-SS-212DM3
De ez volt benne mutatom a képet: https://drive.google.com/open?id=0B7OYz47aPGlLbXg2aTBlMmJiX28
E helyett kerestem ezeket: OMRON G2R-2A 24VDC a másik RAYEX ELECTRONICS LM2A-24DEgyszerűsítsünk
Ezek megfelelő relék helyettesítésre?Úgy vagyunk vele, ha már szét van szedve cseréljük ki mindhármat biztos ami biztos
-
-
CPT.Pirk
Jómunkásember
-
-
Kernel
nagyúr
válasz
CPT.Pirk
#56779
üzenetére
Hasonló van nekem is, konnektorba dugható, ahol a manuális gomb a berendezés azonnali ki-be kapcsolására való. Attól még a program fut tovább, később felülírja.
De kapható még sokféle időzítő:
https://prohardver.hu/tema/hobby_elektronika/hsz_54541-54541.html
https://prohardver.hu/tema/hobby_elektronika/hsz_52888-52888.html
https://prohardver.hu/tema/hobby_elektronika/hsz_51640-51640.html -
Kernel
nagyúr
válasz
erikke17
#56778
üzenetére
Azt a részt elírták, előfordul ilyen. Lehet az erősítőnek kisebb teljesítményű végfokkal szerelt változata is, kisebb tápegységgel, talán összekevertek valamit.
Itt mindenesetre a relé 28,5 V-ot kap (végfoktáp) 100 Ω / 1W ellenálláson keresztül. Az ME-7C 024 2H tekercse:
24 V / 1080 Ω / 22 mA
1080 + 100 = 1180 Ω
28,5 / 1180 = 24 mA
Az ellenálláson esik: 2,4 V
Tehát a tekercs még így is többet kap 24 V-nál, de ez nem vészes. Az viszont már eléggé életszerűtlen, hogy 12 V-os relét betenni, noha kiszámoltam az érdekesség kedvéért, még annak 270 Ω-os tekercsét is elbírná a 100 Ω-os ellenállás. 1 W alatti érték jött ki veszteségként, viszont akkor 21 V jutna a 12 V-os relére, ami már sok.
-
CPT.Pirk
Jómunkásember
Vannak ezek a mikroprocesszoros idő relék olcsó pénzért ebayen: [link]
Ennek van 3-4 verziója, azonos árban az ebayen. Tudnak ezek olyat, hogy gomb megnyomása után még x percig kapcsolva tartják a relét azon kívül, hogy heti szintű időzítést lehet beprogramozni rajtuk? Nem láttam róluk rendes leírást.
Gyanítom, hogy a "manual" gomb csak arra való, hogy újabb gombnyomásig zárva tartja a relét.
-
erikke17
őstag
A hangszóró reléje felett ez álla rajzon: OSA-SS-212DM3 a 212 avagy 12V nem? Nem akarok okoskodni csak a farnell oldalán doksi alapján az a rész azt jelöle azért tartottam furának
De megpróbálok keresni 24V-os 5A-es relét inkább az a tuti
Átforrasztva nem mentek, kocogtatásra el le indult. Már ki vannak forrasztva.
-
mezis
félisten
válasz
erikke17
#56776
üzenetére
A kapcsolási rajzon is és az alkatrész listán is a készenléti relé 5V-os, a hangszóró 3db reléje pedig 24V-os.
24V-osat találtál benne. Mi a probléma ?
(Ha átforrasztás után is marad a hiba, ki kell forrasztani a relét. Általában a műanyag burkolat lepattintható és lehet nézelődni a belsejét.A relé kocogtatásra nem reagál ?
-
erikke17
őstag
A 601, 602, 603as relékről van szó. Konkrétan a 601-es rosszalkodott, két első csatorna. Az a 5V-os valami más most telefonon keresztül nem látom hol van.
Viszont igen 24V 5A alkatrészlistán most látom én is. De ez (OSA-SS-212DM3) google alapján 12V 3A viszont 24V 5A volt benne.
Tehát konklúzió: két: különböző relé van feltüntetve kapcsolási rajzon viszont. Nem tudni melyik jó most valójában
Vagy elfuserálták vagy alkatrész hiány miatt ez került bele.Bele keveredtem már.
xxxjjjkkk - Érdekes bizony viszont évekig így üzemelt gyárilag. És be is húzott
-
-
mezis
félisten
válasz
erikke17
#56773
üzenetére
A kapcsolási rajzon 4db relét találtam. 3db a hangszóró áramkörökben van, alkatrész lista alapján 24V-osak mind a 4-en (RLY601,602,603). A 4. relé a kapcsolási rajz alapján 5V-os, az alkatrész listán is 5V-os a másik relé. (A RLY751-es pozició szám lemaradt a rajzról.)
Ha nem valamelyik hangszóróval van gondod, akkor ez a készenléti relével lesz baj. Akár az is előfordulhat, hogy a szereléskor elfuserálták de valami csoda folytán eddig behúzott a lényegesen kisebb feszültséggel is.
-
erikke17
őstag
válasz
Kernel
#56771
üzenetére
Most már totál halott meg se hidegen se melegen csak nagy ütésre indult be néha erősítő tájékán.
Nem én szerelem egyik ismerős csak alkatrészt próbálok beszerezni
Átforasztotta nagyító alatt megvizsgálta 99% hogy relé 14 év alatt elfáradt
Kimért meg nézett mindent saját elektronika szervize volt szóval érti a dolgát és mai napig is szerel otthon
mezis - nem vagyok most otthon de 24V relé van benne, doksi alján típus szerint ott van melyik mi hogyan.
ME-7C 024 2H ez volt. De holnap (ma éjjel) teszek fel róla képet.
Előre is köszönöm mindkettőtöknek.
-
Kernel
nagyúr
válasz
erikke17
#56766
üzenetére
Érdekes addig kattog amig hideg a majd ha bemelegszik egy óra múlva már semmi baja.
Át lettek forrasztva a lábak, ahogy múltkor írtam? Nem szokott ilyen baja lenni ezeknek a reléknek, a forrasztás szokott meglazulni. Hacsak a tekercs bekötése (a relén belül) nem vált le, bár nem jellemző.
Létezik még olyan hiba is, hogy a relét kapcsoló tranzisztor kollektora szakadozik, hőtágulásra reagál, de lehet máshol is hiba az áramkörben. Ha a tekercs két pontjára forrasztasz két szál vezetéket, arra egy LED-et és egy soros ellenállást, kivezeted előre, működés közben meg lehet figyelni. Ha villog a LED, akkor a relének nincs is baja.
(#56767) draco31
Negatív a test, a legkönnyebb kimérni.
-
-
VIPowER
őstag
válasz
draco31
#56767
üzenetére
"de a negativban nem vagyok biztos"
Pedig abban lehetsz csak igazán biztos, ugyanis mindig a ház a negatív, tehát a házhoz képest multiméterrel könnyen megtalálod a hozzá való tüskét. De bonyolultabb megoldásként a szűrőkondenzátorról is visszakövetheted, 2200-4700 uf között van ált.
-

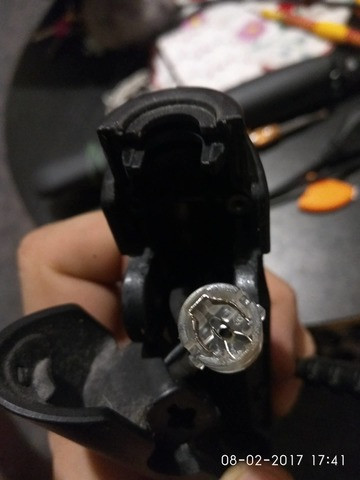

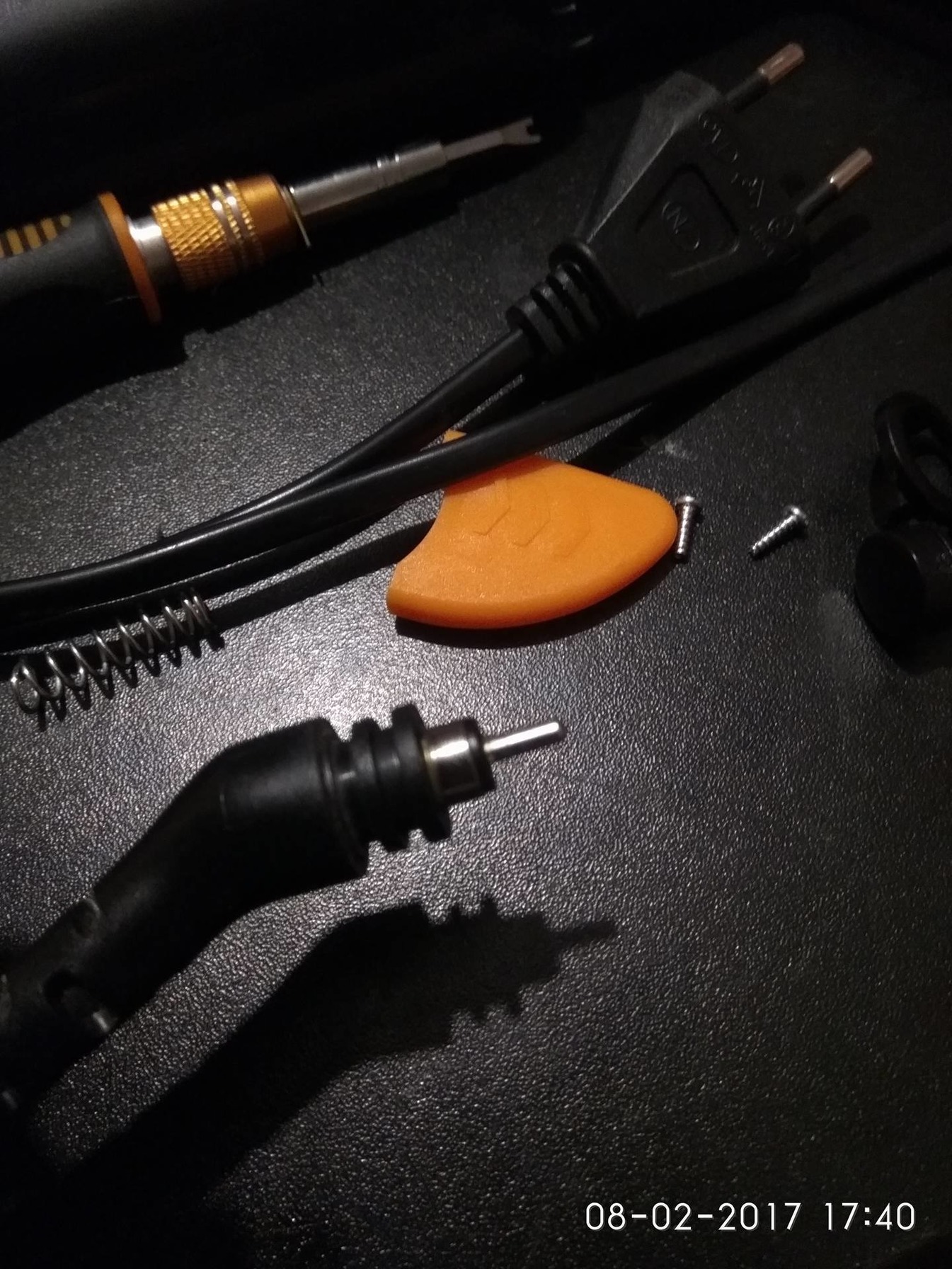

draco31
veterán
Hello!
Írtam az autóhifi topicba, de lehet ez a jobb a gondomra. Ötlet?
-
erikke17
őstag
Sziasztok házimozimban tönkre ment a relé ami kapcsolja csatornákat.
Itt az előzménye régebbről: [link]
Elektroszaki ismerős nem talált ilyen relét mondta próbáljak meg szerezni szívesen megcsinálja.
Ilyen relét ír rajz alapján: OSA-SS-212DM3 [link]
Viszont ez volt benne: [link]
Így gondoltam helyette ezt: [link]
Egyik 12V a másik 24V tekercs feszültség ez a különbség meg nem 5 hanem 3A. De sajnos nem is találtam 3A erősségűt, elvileg elégnek kéne lenni rajz alapján is 3-at ír.
Ez szerintetek így megfelelő lesz? Vagy legyen az amit a rajz ír?
Előre is köszönöm.
-
Kernel
nagyúr
válasz
darvinya
#56759
üzenetére
Legegyszerűbben pár dollárból:
https://www.aliexpress.com/item/-/32785660328.html

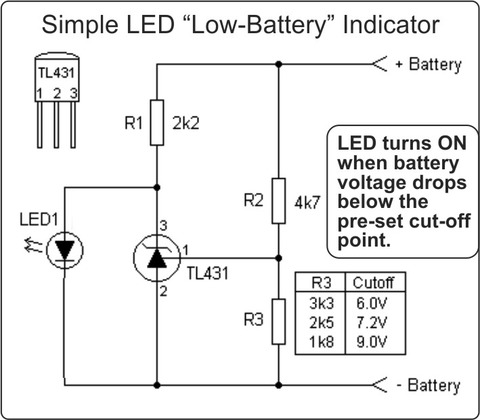

https://www.aliexpress.com/item/-/32790774692.htmlVagy egy TL431 segítségével:
Csak át kell méretezni az osztót, arányában is, áramában is, hogy ne merítse túlzottan az akkut.

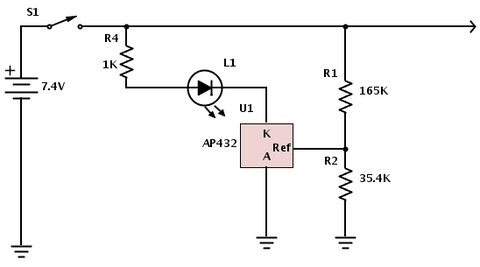

Ez a küszöb felett világít:

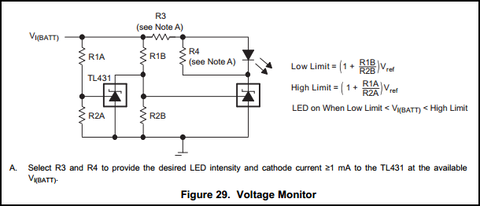

Ez meg túl magas vagy túl alacsony szintnél jelez:
-
jksx
senior tag
Üdv!
Az LM2596, vagy XL4005 (XLSEMI) IC-vel megépített tápegység például ez bírják a 24órás üzemet?
(Pl. készenléti táp riasztó rendszerhez) -
CPT.Pirk
Jómunkásember
Merre indulnátok el erősítő hibakeresésben, ha az egyébként zajtalan erősítő a bemelegedés 5..10 perce után halkan brummos lesz, de csak a bal csatornán?
Ez most még mindig a JLH erősítőm a Pio dobozban. Mostanra az egyéb problémáit már megoldottam. -
Kernel
nagyúr
válasz
artiny
#56749
üzenetére
Nem használok olyan játékpanelokat, de ha keresztben vezet (ahogy a zöld pontok mutatják), akkor pont egy zárlatra rajzoltad rá a kondit. Úgy mit sem ér.
A PI bemenetére és a GND-re kellene. A másik változatnál 10 nF kapacitást javasolnak, ilyen nagyságrendben lehet próbálkozni. Lehet több, kevesebb.
103 = 10 és 3db nulla =10 000 pF
-
TheProb
veterán
Autó elektronikában otthon van valaki?
Van egy mazda 2-es csodánk, amiben a vezető oldali ajtón lehet a tükröket egy gombbal ki- illetve behajtatni.
Milyen lehetőségek lehetnek arra, hogy ez automatizáltan működjön, mert így sosincs használva?Eddig a következő verziókat hallottam, találtam már:
1. Megpróbálni, hogy gyárilag nincs-e beprogramozva a távirányítóra. Pl. hosszan nyomni a nyitás/zárás gombokat.
2. Rákötni a mechanikát a kocsi ajtózáró reléjére
3. Kínai kis szerkezet amit beépítünk a kocsiba. pl. [link] -
artiny
őstag
válasz
Kernel
#56748
üzenetére
Koszonom a választ.
akkor igy mar jo lessz?
[link]A 2P kondenzator is jo lessz erre a célra?
Ilyen csomagot rendeltem: aliexpress
aliexpress elektrolitA leirasban 0.01microF -n
-
artiny
őstag
Hogyan/Hova kéne kotnom a kapacitort /kondenzátort/ ?
Jelenleg igy van bekotve a nyomogomb es a led. De nem stabil az egyik nyomogomb, azt szeretnem javitani. Olvastam,hogy egy kapacitor ezen segithet.
kep:
[link]
forrás:
[link]Idaig igy volt bekotve:
[link]
forrás:
[link]A rajz alpján ide kene kotnom a kapacitort?
[link] -
Kernel
nagyúr
A problémám az, hogy a megrendelt kijelző 2.1V-os.
A kijelző 20 mA-es, a sárga LED nyitófeszültsége 2,1 V.
A LED-ekre továbbra is áramvezérelt eszközként kell tekinteni. Nem feszültséget adunk rá, hanem áramot. Attól függetlenül, hogy az áram hatására nyilván esik rajta valamennyi feszültség.
Egy izzóra például lehet mondani, hogy 12 V-os, de egy LED-et "akárhány voltosnak" nevezni szakmaiatlan.
Az áramgenerátoros és feszültséggenerátoros táplálásba, mint fizikai alapfogalmakba most kár lenne belemenni, ez megtalálható máshol. A diódák sajátos áram-feszültség görbéje is.
Mindenesetre, ha 3,3 V-ra kötsz 1 kΩ ellenállást (ahogy a rajzon van), mindössze 3,3 mA jön létre.
Ha a 3,3-ból 2,1 V esik a LED-en, 1,2 V marad az ellenállásra, ami "brutális" 1,2 mA áram, egy 20 mA terhelhetőségű szegmensnek.
-
#56742
tordaitibi
veterán
zeix
#56738
-
#56735
VIPowER
őstag
DrojDtroll
#56727
VIPowER
őstag
válasz
DrojDtroll
#56727
üzenetére
Nekem 2003 óta van ilyen tápom : [link], a 360-as. Rosszalkodott, azt hittem kondenzátor baja van, kicseréltem mindet, de tovább rosszalkodott, és a hibája egyetlen elöregedett forrasztás volt, na nem mintha nem fért volna rá az újrakondizás. Ettől függetlenül teheted amit mondtak, cseréld mindet.
-
zeix
senior tag
Sziasztok!
Szeretnék egy Rasp. Pi-vel meghajtani egy 7 szegmenses kijelzőt [link].
A problémám az, hogy a megrendelt kijelző 2.1V-os.
[link]
A Pi pedig 3.3V-os kimenettel rendelkezik.
Ha a GND csatlakozó után kötnék sorba egy 60 Ohm-os ellenállást, akkor az elég lenne a kijelzőnek?
Vagy inkább rendeljek egy másikat ami bírja a 3.3V-ot?
-
TheProb
veterán
Sziasztok!
Vettem egy kínai tolatóradart, amit a tolatólámpára kell kötni. Megkérdeztem a villamosmérnökünket, hogy mit ajánl, hogyan csináljam meg a kábelezést és ő WAGO-t ajánlott. Mennyire masszív ennek a kötése, bár nyilván a kaszniba lesz eldugva a kábel, de vmilyen mozgás azért biztos hatni fog a kábelre, nem fog szétjönni?
Vagy inkább forrasszam, zsugorcsövezzem, az a biztos?
-
pjen
félisten
válasz
Barret001
#56724
üzenetére
Nem is kell.A normálisan elkészített sodrott kötés simán megálja a hehyét.A szülői ház 1964 ben épült,berman cső,Al vezeték.3cm hosszú gyönyörű sodrott kötések vászon szigszalaggal és még nem volt hiba.Most is tudok vill.szerelőt aki szerint a wagó szar és Ő sodor és szigetel.Nekünk még tananyag volt a sodrott kötés tanműhelyben gyakoroltuk.Persze azért nem sodrunk,a wagó kényelmesebb,gyorsabb,kevesebb helyet foglal stb.
-
xxxjjjkkk
senior tag
válasz
Barret001
#56724
üzenetére
Kis helyesbítés, mert így olvasgatva, a sodrott tilos, az biztos de a forrasztottnál nem egyértelmű a szabvány, még nekik sem, a kötésre használt az biztos, hogy tiltott.
Az érvéghüvely helyetti forrasztas helytelenségét több helyen írják, nem találok itt se egyértelmű utalást szabványra.akkor maradjunk annyiban, hogy a rugos, lemezes sorkapcsok, wagok korában, nem illik forrasztani, és jó eséllyel az elmű is kiröhög, ha az órához forrasztott sodrottal állsz ki
-
#56722
mezis
félisten
DrojDtroll
#56717
mezis
félisten
válasz
DrojDtroll
#56717
üzenetére
"...a javítást a kondik cseréjével érdemes kezdni?"
Nem.
Mérő műszer(ek) beszerzésével: Multimeter, ESR meter. -
#56721
Gergosz2
veterán
DrojDtroll
#56717
Gergosz2
veterán
válasz
DrojDtroll
#56717
üzenetére
Ha kellően régi a táp akkor nyugodtan cserélheted az összeset. Amúgy lehet kapni ESR mérőket, azzal elég hamar ki lehet szúrni a rossz/ nagyon öregedő kondikat.
-
Ribi
nagyúr
válasz
tvamos
#56718
üzenetére
Mechanikailag nincs terhelve szerintem az ónozott összecsavart és lecsavarozott drót, de idővel a forrasztás miatt (ami kissé folyós) idővel ellapul és tényleg kilazulhat. Ezért is szoktak még a szemet is rugós alátéttel lecsavarozni, hogy minden körülmények között tartson rendesen.
-
darvinya
titán
Ha ki akadtatok forrasztásos vég miatt, akkor mi lenne amit villanyóra tábla takart.
(Sajnos képet elfelejtettem készíteni
)
Röviden:
Nulla toldott Alu összesodrott szigetelő szalaggal
Fázis kettéosztóval és toldva Alu RézSzóval mehetek csesztetni tulajt, hogy sürgősen tegye rendbe, mert ez így nem járja.
Aki villanyórát átrakta, azt nem is érdekelte, csak ránézet.
-
jksx
senior tag
-
tvamos
nagyúr
válasz
xxxjjjkkk
#56710
üzenetére
Szerintem meg arról van szó, hogy hajlékony réz vezeték véget ónozni, és úgy csavaros sorozat kapocsba tenni tilos, mert a forrasztó ón hidegen folyik, meglazulhat a kötés, nem 20-30 év alatt, hanem pár év csak.
Két vezetéket összecdavarni, megforrasztani, és zsugorcsövezni nem hiszem, hogy gond. -
#56712
Barret001
addikt
DrojDtroll
#56711
Barret001
addikt
válasz
DrojDtroll
#56711
üzenetére
Nem feltétlenül,a zárlatos kondi sok más alkatrészt is magával tud vinni...
-
#56711
DrojDtroll
veterán
DrojDtroll
veterán
Régi táp javításánál csak a kondikkal szokott baj lenni?
-
xxxjjjkkk
senior tag
válasz
darvinya
#56705
üzenetére
Na megprobalom felidezni a tanultakat, majd valaki lektoral:
kb arrol van szo, hogy ha forrasztod a veget, akkor idovel, ha nagy a terheles, az ón elmászik onnan, meg az on 20-30 ev tavlataban amugy sem nyerő, elvileg még a réz kötéseket is illik évente utánahúzni, nemhogy ezt
az érvéghüvelynél nem is értem amit írsz, préselt, ha le tudod húzni, akkor szarul csinálod, (egy jó fogo 10k, azzal lehet dolgozni), azért van, hogy ne nyomja el, be is b@szna, ha eldilettálna, meg szikrázna
Ilyet meg nem is hallottam még, hogy nem számít stabil kötésnek. -
-
moha21
veterán
válasz
darvinya
#56700
üzenetére
"Egy idézet az MSZ HD60364-5-54:2012 szabványból
(Villamos szerkezetek kiválasztása és szerelése. Földelő berendezések és védővezetők.)
543.3. pont A védővezetők villamos folytonossága.
A szabvány 543.3.1.
A védővezetőket megfelelő módon védeni kell a mechanikai sérüléssel, vegyi vagy elektrokémiai károsodással, valamint az elektrodinamikus és termodinamikus erőkkel szemben.
A védővezetők közötti vagy a védővezető és más szerkezetek közötti összes csatlakozás biztosítson tartós villamos folytonosságot és megfelelő mechanikai szilárdságot, valamint védelmet.A kötéseket nem szabad forrasztással készíteni.
Lassan visszatérünk az MSZ 172/1 szabványhoz, már csak a lágyforrasztás elnevezést hiányolom. Gondolom ez az idézet megerősíti a forrasztásos kötések támogatóit és ellenzőit. "
Az MSZ 2364-520:1997 szabvány 526.fejezete foglalkozik a villamos kötésekkel. (hogy ez még érvényes-e, azt megtudjuk nézni)
Ebben az áll:
"A nem hegesztett vezetékkötéseket továbbra is csak szerelvénnyel szabad megoldani, a csupán vezetékek összecsavarásával készített kötések alkalmazása nem megengedettek. A lágyforrasztások mechanikai igénybevételnek (nem csak húzásnak és hajlításnak, de nyomásnak sem!) nem ellenállóak, ezért alkalmazásuk kizárólag mechanikai tehermentesítésük mellett megengedett. A lágyforrasztás ezen túlmenõen (mechanikai tehermentesítés esetén is) csökkenti a vezetékek terhelhetõségét és fõként a zárlati áramokkal áramokkal szembeni ellenálló képességét is!""Érvég hüvely nem stabil kötésnek számít, mivel két fém felületi préselés történik.
Két fém hőtágulása különböző."Ez honnan jön?
(#56705) darvinya: Ja csak 6-os tömört elég kevés helyen kapni, a másik meg, hogy azzal már bánni is sokkal nehezebb, mint az mkh-val.
-
darvinya
titán
Mert 6-ra való érvég hüvelyt kedves boltban tudok venni, ahol min. 100db-ot kell megvenni.
Lehet, hogy csak 1200Ft, de akkor egyszerűbb tömört megvenni.S nem spórolás miatt, zsugoriság miatt nem akarok erre költeni.
Hanem egyszerűen nem az enyém, ezt nem kapom vissza, s ráadásul eddig nem érdekelte a tulajt, akkor ne én rakjam helyre, ami Ő reszortja lenne.
Pont annyira rakom rendbe, ami nekem min. elvárás.
Raktam és húztam már át eleget lakásban, nem akarok többet költeni rá -
Ribi
nagyúr
válasz
darvinya
#56700
üzenetére
Szikárzik hőtágulás miatt? Kiszakad? Miről is van most szó
Jó esetben a drót és a hüvely is réz.
Hogy hogy jön ide a forrasztás? Eddig miről volt szó?
Ahogy az érvéget se szokták forrasztani a kábelek összetekerésénél sem szoktak forrasztani. Persze van aki biztos ami biztos össze is forrasztja.
Ezek megfelelő relék helyettesítésre?
)Új hozzászólás Aktív témák
ekkold- Teljes verziós játékok letöltése ingyen
- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- További aktív témák...
- Bomba ár! HP ProBook 450 G7 - i5-10GEN I 16GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Gar
- Bomba ár! Dell Latitude E6500 - Intel P8600 I 3GB I 160GB I DVDROM I 15,4" WXGA+ I Garancia!
- AKCIÓ! Gigabyte B85-HD3 B85 chipset alaplap garanciával hibátlan működéssel
- AKCIÓ! MSI B450 R5 5500 16GB DDR4 512GB SSD RTX 2070 8GB GDDR6 Rampage Shiva Zalman 500W
- ASUS ROG GL552VW - 15.6"FHD IPS - i7 i7-6700HQ - 8GB - 128GB SSD + 1TB HDD - GTX 960 4GB -
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
