Tamy
senior tag
válasz
tvamos
#55399
üzenetére
Nekem eddig pont az ment sima tápról, invertáló kapcsolásban. A triac-os rész nem érdekes, nálam fet lesz a kimenetre akasztva. A szűrés is másként lesz, csak az ic bekötése miatt tettem be. De ha van ötleted a fenti problémámra, szívesen kipróbálom még, de lassan ott vagyok, hogy hagyom a francba a féltápos történetet.
Ja és a második fokozat erősítése itt is baromi nagy, közel 1000x-es. Viszont mindkét rajz használ visszacsatolást a második fokozatnál is, bár szerintem ez nem tragédia, nem kell digitális kimenet, nem relét kell vezérelni.
-
-
Tamy
senior tag
válasz
Kernel
#55395
üzenetére
Igen, azon a rajzon az összes visszacsatolás rosszul van. Viszont ha invertáló kapcsolásban használnám, az úgy nem lenne használhatóbb/egyszerűbb? Mivel ott nincs féltáp, nem kell a kimenetre kondi+dióda sem.
Feszültségek: ha bent hagyom a 100nF-os kondenzátort (C15), akkor közel 11V-ra elmászik a féltáp (12V a bemenő), ha kiveszem, akkor kb. beáll: 5,8-at mértem a gnd-hez viszonyítva, 5,7-et a + táphoz képest. A kimeneten a kondi előtt (IC1D 14-es lába) +6V van. Zenére semmi változás.
-
Kernel
nagyúr
Pedig az már jó jel, csak talán ki van akadva a kimenet, nem áll be a féltáp, meg kell mérni.
Ennél a másik rajznál GND-szinten van mindkét bemenet, így a kimeneten is nagyjából 0 V-nak kell lenni. A felső 680 Ω a negatív visszacsatolás osztójának része, az alsó 680 Ω-ot pedig driftkompenzálásként teszi be. Utóbbi nélkül működik, csak elmászhat kissé a munkapont.
Tehát ez az eset, amikor gyakorlatilag elmegy, csak elvileg nem korrekt anélkül.
De most látom, a bemenet nem is jó úgy, mivel pozitív visszacsatolás van, fordítva kell kötni.
-
Tamy
senior tag
válasz
Kernel
#55387
üzenetére
Nos ez így semmit nem csinál. A felső részt csináltam meg, a led fel se villan. Ha a tranzisztor helyére kötöm a ledet, amikor rádugom egy nagyon halványat pislanik (gondolom a kondi szép lassan valami minimálisan feltöltődik), aztán utána semmi.

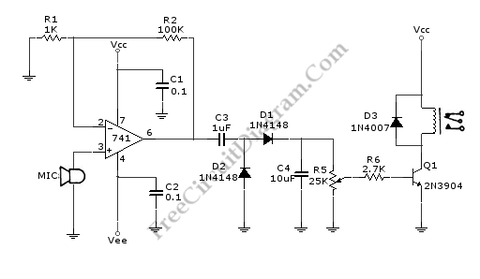

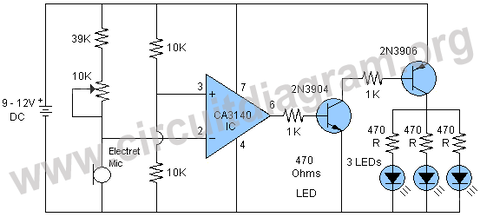

Van egy ilyen rajzom is:
Korábban ez alapján kötöttem én is a neminvertáló bemenetet egy ellenálláson keresztül a gnd-re (igaz ő az invertálót köti) csak később az ellenállást is elhagytam. Így működött, de ezzel a féltápos megoldással nem akar összejönni.
-
-
Hogy tudom a legegyszerűbben megoldani, hogy az autó csomgatér világítása csak sötétben kapcsoljon be (ami állítható legyen persze)? Maga a világítás LED szalag lenne, csomagtér kapcsoló van, negatívra zár, párhuzamos az ajtókapcsolókkal. Komplett kész panel lenne a legjobb, de nem tudom, hogy keressem.
-
-
-
-
xxxjjjkkk
senior tag
Sziasztok ismét:
Véletlen őt [usb pic programmer] nem ismeri valaki?
A kommentek gyanura adnak okot, de a leiras meg nem, meg igazaból xp ről jól fut elvileg.
Úgy is rendelnem kell ma bangoodról priorityvel, akkor már hozzácsapnám, kb utánaolvastam, csak jó lenne valami megerősítés olyantól, aki már látott is ilyet.Ez most az ESR projekt, ahhoz kéne szkop, amiből csak dso138 van(ami mint tudjuk gyerekjáték kategoria) , az meg erre lehet kevés, úgyhogy csinálnék freki mérőt, amihez kell pic programozó, viszont ha azt is csinálbék, az már 22es csapdája, mert azt már nem tudok, csak ha parhuzamos portal működőt készítek először, amin felprogramozom az usb-s pic programmer pic-ét. Azt meg azért már mégsem, beszerezhetetlen csatlakozók, meg már irreálisan drága lenne.
Tudom, hogy alin ebayen ezek mind pár dolláros tételek, de itt azon van a hangsúly, hogy tanuljak is, azt pedig a baszakodással lehet a legjobban. Ezért szeretném én megcsinálni. -
Kernel
nagyúr
válasz
kmisi99
#55373
üzenetére

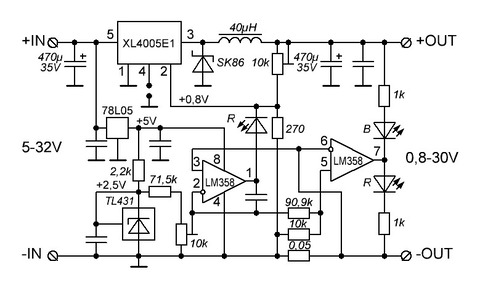

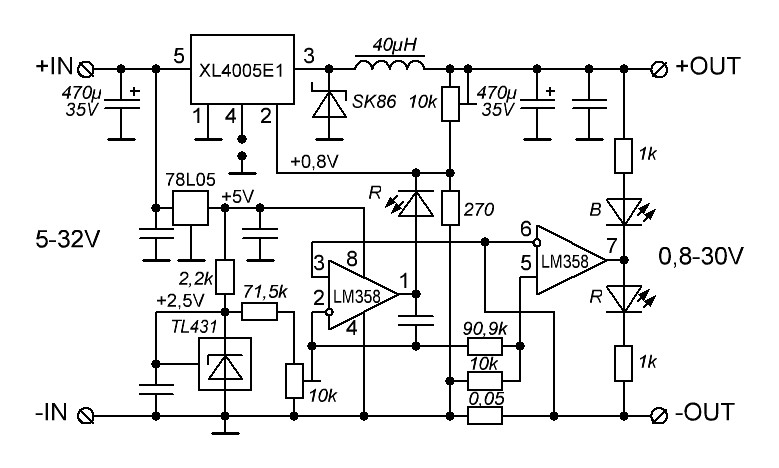

Kétféle modulnak van itt rajza:
http://mysku.ru/blog/aliexpress/32986.html
http://cxem.net/pitanie/5-325.php
Lényegében ugyanaz, csak egyiknél a 7805 kimenetére még egy TL431 is csatlakozik, ami fokozottan stabil referenciafeszültséget biztosít. Ezen múlik a CC-mód áramának stabilitása.
Másiknál csak a műveleti erősítők 5V tápját osztják le, amit viszont egy LM317 ad. Gyakorlatilag ez is elmegy szerintem, de majd lesz alkalmam kipróbálni, ha megérkezik.
Van egy LED, ami csak áramgenerátoros módban világít, mert ilyenkor a LED-en keresztül avatkoznak be a step down IC negatív visszacsatolásába, felhúzva vele a kimeneti osztót (becsapva ezáltal az IC belső CV-szabályzását), korlátozva az áramot a beállított értékre.
Amikor az akku eléri a beállított CV-szintet, az áramhatárolás megszűnik, LED kialszik.
Van még a kimenetnél két LED, ami egymást váltva tud világítani. Kezdetben az egyik, majd amikor az akku telítődése miatt az áram tizedére esik vissza, vált a másikra. Esetleg ennek a második műveleti erősítőnek a kimenetét lehetne felhasználni relé kapcsolására, kapcsolótranzisztor beiktatásával.
A töltést nem akkor kell megszakítani, amikor eléri a cellánkénti 4,2 V-ot, hanem utána várni kell, míg az áram tizedére esik, ekkor van tele. De ez nem annyira kritikus, hogy pont akkor kell, főleg több cella soros kapcsolásánál nehezebben meghatározható a telítettség. Ráér később is, amikor néha ránéz az ember és észreveszi.
Vagy azt is meg lehet tenni, hogy labortápra rádobni, de csak 4,1 V-ra állítani, megfelelő áramkorláttal természetesen. Így elvileg nem tud túltöltődni, feledékenység esetén sem. Élettartamát is növeli az alacsonyabb szintre töltés. Cserébe persze valamivel kevesebb energiát tárol.

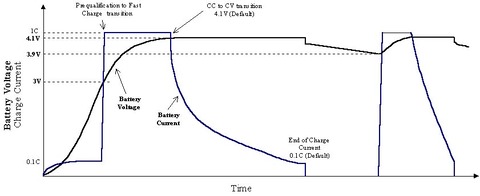

Itt azt is mutatja, hogy egy profi töltő újraindítja a töltést, ha visszaesik a feszültség 3,9 V-ra. Most látom, itt eleve csak 4,1 V szerepel, de ez egy ilyen forrásból van: [link]
-
#55376
mezis
félisten
krisztianAMG
#55374
mezis
félisten
válasz
krisztianAMG
#55374
üzenetére
-
#55374
krisztianAMG
senior tag
krisztianAMG
senior tag
Ha már szóba kerültek a kondenzátorok, van valami jól használható kondenzátortesztelő, belső ellenállás mérésére szolgáló eBay-es kit? Egy ilyenem már van, de ez folyton kikapcsol, minden mérés előtt meg kell nyomni a gombot. Szóval valami ettől értelmesebb ajánlat érdekelne.
-
kmisi99
addikt
válasz
Barret001
#55372
üzenetére
Én arra gondoltam, hogy veszek CC/CV áramkört, és ott van egy led ami felgyullad ha az akku feszültsége eléri a beállított értéket. A ledet leforrasztva és a helyére rákötve egy kis relét ami így megszakítja mondjuk a pozitív ágat amint eléri a célzott feszültséget. Már csak arra kell rájönni, hogy elég milliampert ad ki a relé áthúzására, de ezt holnap szerintem tesztelni is fogom.
-
-
kmisi99
addikt
válasz
Lompos48
#55370
üzenetére
Ja értem, tehát akkor akár éjszakára is nyugodtan labortápra kötve is hagyhatom, és nem lesz semmi baja? Csak mert akkor inkább ezt csinálom, nehezebb ezzel kínlódni, ráadásként ugye nem forrasztom be fixen így néha nincs kontakt szóval erre is figyelnem kell a kis töltő modulnál. Jelenleg is a két megmaradt félig működőképes töltő modullal küzdök, bár ezek védelmi áramkörösök, lehet ezek szeszélyesebbek. De ezek is hol nem töltenek, hol töltenek, de rámérve csak 100mA. Hol meg teljesen jól mennek.
-
kmisi99
addikt
válasz
Lompos48
#55368
üzenetére
Igen ismerem ezeket a modulokat, jelenleg 6 ból 3db halt már meg. Na meg az 1A-t is csak akkor tudja ha a csillagok állása is úgy akarja. Általában 2-3 akkut párhuzamosítva töltök velük, egy jó fél nap mire feltölti .Ezeket akarnám labortáppal kiváltani. De egyébként ha én belövök 4,2V ot meg mondjuk 1A-t akkor mi történik, ha az akku feltölt és elérni a 4,2V feszültséget? A labortáp tovább áramoltatja a feszültséget benne, ami gondolom nem tesz neki jót.
-
-
Kernel
nagyúr
válasz
Kisfundy
#55363
üzenetére
Mondjuk, én soha nem voltam híve a felesleges alkatrészcseréknek, ha jó a kondi, kár piszkálni, mérni kell.
Ha a 3,3 V-os IC bemenetén nincs meg a kellő többlet, akkor azt is felesleges cserélni. Ez fordítva is igaz, ha megvan a feszültség a bemeneten, de nem jó a kimenet, az már gyanús, de még az is lehet, hogy ráterhel valami és az húzza le. Ebben az esetben sem segít a csere.
-
Kernel
nagyúr
Komparátornak épp az a lényege, hogy nincs negatív visszacsatolás, ezáltal az erősítés maximális (az eszköz nyílthurkú erősítése érvényesül), a kimenet kiakad valamelyik végállásba. Vagy-vagy. Köztes állapot (ideális esetben) nincs.
Meg épp azt fejtegettem, hogy azzal a megás ellenállással csekély visszacsatolást képeztél, a bemenő tag pedig hiányzik is, így értelmetlenül nagy a fokozat erősírése.
Emiatt valójában torzít, négyszögesít, azt csak valami "tévedés" folytán sikerült úgy eltalálni, hogy valamit csinált is.
Vonalszintű jelet még 100-szorosan sem kell erősíteni, ilyen célra. Másik a dióda utáni kondenzátor, aminek nagysága növeli a késleltetést, azt esetleg lehet majd csökkenteni.
-
Tamy
senior tag
válasz
Kernel
#55352
üzenetére
Köszönöm, nálam is szimpla táp van, próbáltam korábban feszültségosztóval féltápot adni a neminvertáló bemenetekre, de úgy nem működött, csak ha a gnd-re kötöttem őket. Majd kipróbálom újra.
A diódákat akkor benne hagyom. Viszont nálad a második fokozat nem használ visszacsatolást, ha komparálni akarok, akkor nem használhatok? Csak mert így kevés lesz az erősítés, az első fokozaton is azért kellett az 1MOhm-os visszacsatoló ellenállás. A bemenetre kb. vonalszintű jel megy (most egy régi telefon fülhallgató kimenetéről hajtom).
A tranzisztoros megoldást ismertem, csak szerettem volna megúszni, gondoltam valamiképp megoldható a másik műveleti erősítő segítségével, ami úgyis adott az LM358-ban.

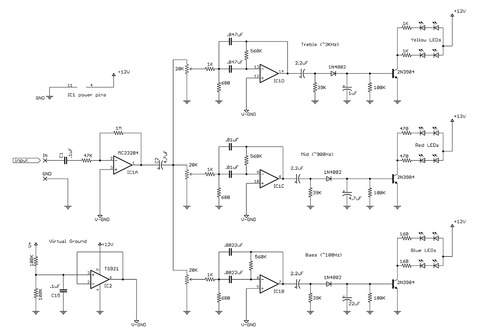

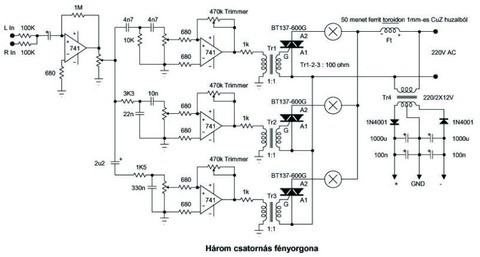

Kicsit ez a rajz volt az alapötlet, de máshonnét is ollóztam hozzá:
-
Kernel
nagyúr
válasz
Sokimm
#55349
üzenetére

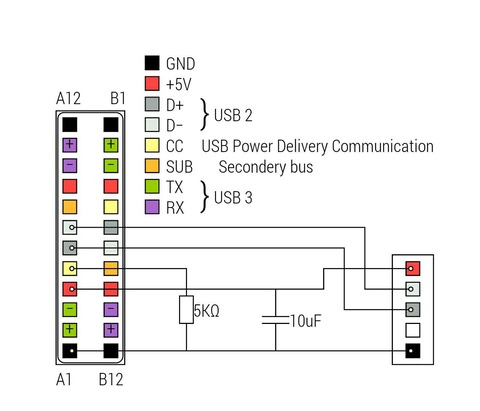

Esetleg azért, ha mondjuk a relét a főtápról akarja táplálni, az USB 5V-ról pedig csak vezérlőjelet vesz.

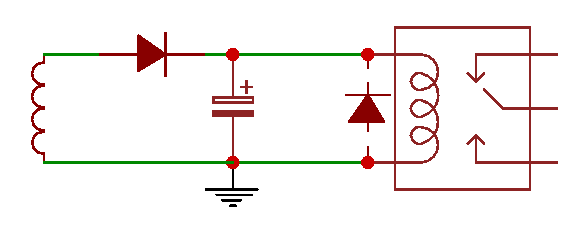

Egyébként a tápegységre kötött relé esetében:
Egyszerűsítettem, van a trafó szekundere, dióda, puffer. Amikor a trafó már nem működik, a relé tekercsében hiába indukálódik ellentétes irányú feszültség, a tápdióda GND-hez képest negatív irányba úgysem engedi a feszültséget. Legfeljebb csak pártized voltig. De már a puffer is elnyeli a keletkező impulzust.
Így a tápra kötött relé ártalmatlan, paralel dióda nélkül is.
USB 5V-nál – ha az nem állandó tápot kap, hanem mondjuk FET-kapcsolt –, esetleg érdekes lehet a dolog, olyankor talán nem árt egy védődióda, amit kiszaggattam.
-
Kernel
nagyúr
Fő gond, ha a műveleti erősítővel komparálni akarsz, akkor a bemenetein valamilyen DC-különbségnek kellene lenni.
Ott minden bemenet valahol GND-re kapcsolódik, nyugalmi helyzetben a kimenetek is kb. 0V-ra állnak be, a negatív visszacsatolás miatt. Az áramkör abban a formában egy HF-erősítő, kimenetén DC 0V, LED a pozitív tápra kötve, így világít. Gondolom, van egy negatív táp is, mivel munkaponti osztókat nem látni.
Amikor HF-jelet adsz rá, jól túlvezérled és kiakad, eszerint véletlenül pozitív irányba, amitől kialszik a LED. De ez nem normális működés. Az első fokozat erősítése is valami abszurd nagy, szinte nincs is visszacsatolás.
A HF-jel útjába kell egyenirányító, az előálló DC-szintet már lehet komparálni, valamihez képest. Nézzük példának az alábbit, itt az U1c komparátorként szerepel. 9-es lábán van egy beállított DC-szint, azt hasonlítja össze 10-es lábbal, ettől függően billen valamelyik irányba a kimenet:

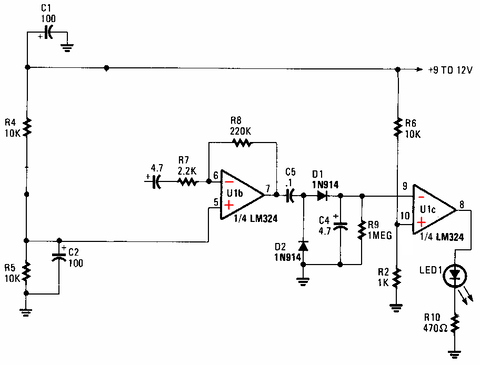

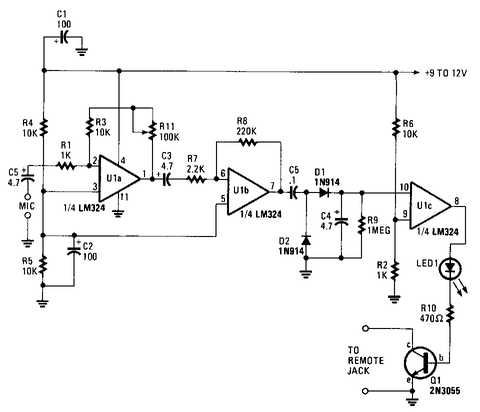

Törlöm belőle a mikrofonerősítőt, kimenetet kicsit átrendezem:
Ha azt akarom, hogy D1 katódján növekvő szintre lemenjen a kimenet, akkor invertálni kell, ennek megfelelően felcseréltem a 9-10 lábakat is. Persze, itt szimpla táplálással oldották meg, azért van a táposztó, azt át lehet értelmezni kettős tápra.
Az első fokozat erősítése 220 / 2,2 = 100.
Ezzel kapcsolatban pedig:

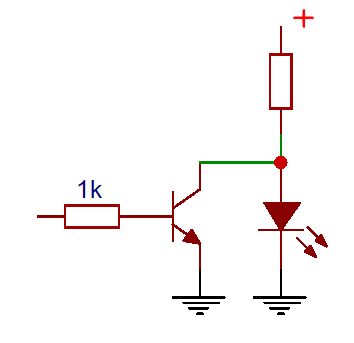

Ha a kimenet működésén fordítani akarok, az csak ennyi:
Alapból világít a LED, amikor a tranzisztor vezet, rövidre zárja.
-
Kisfundy
aktív tag
Sziasztok!
Adott 2db lg lh 6340-es 5.1 erősítő!
Sajnos mind 2-őnek hibás a táp panelja.(az egyiknél csak a power led világít de nem kapcsol be,a másik elindul de egyik csatornán se jön ki hang!)Amelyik elindul ott már méregettem kicsit!
cn901
1. 2,35v
2. 1,54v
3. 8,96v
4. 8,28v
7. 4,98v
8. 5,59vcn902
1. 35,9v
2. 35,9v
3. 35,9v
7. 8,98v
8. 33,5vA mellékelt kapcsolási rajzon látszik hogy a cn901 1-es 2-es pontnál nagyobb feszültségnek kellene lennie!
na most a kérdésem hogy tudnék tovább indulni mert nem vagyok elhalmozva műszerekkel többek között szkópom sincs,mit kéne első körben még kimérni vagy kizárni!?
-
#55350
gyenesmartin
őstag
CPT.Pirk
#55348
gyenesmartin
őstag
válasz
CPT.Pirk
#55348
üzenetére
Most nézem, hogy van benne automatikus kikapcsolás. Érdekes, pedig csak RC4558-as műveleti erősítőből 2 UTC358-asból egy van, BT1613-as ic, TDA1026-os, plusz a végfok ic BT4730.
Csak ilyenkor kialszik a kapcsolóban lévő led, míg elvileg amikor elnémulgat akkor világít folyamatosan. -
Sokimm
senior tag
válasz
Kernel
#55292
üzenetére
Most gondolkodtam el rajta én is, hogy vajon minek kellett a tranziszor az egészbe...
Egyébként (megkésve bár, de törve nem) válaszolva a kérdésedre (az adatvonalról veszi a jelet?): nem.
A vcc+gnd lábakat használom.Mi lenne, ha az 5V-os relét nyersen (tranyó nélkül) használnám? Milyen káros mellékhatásoktól akarta az eredeti alkotó megvédeni magát?
-
CPT.Pirk
Jómunkásember
Egyszerű, kis méretű és hálózati árammal működő "wc szellőztető" ventilátor fordulatszámát mivel célszerű befolyásolni?
Mert bejön a szomszéd dohányfüstje a WC-be mikor nem jár a tetőn a szellőztető venti a panelban és kellene valami, ami állandó fordulaton dolgozik, de nem teljes sebességgel. Most h. milyen motor van egy ilyen ventiben, azt passzolom.gyenesmartin: járasd egy kicsit, majd nézd meg melyik alkatrész milyen meleg. Hátha csak a hővédelem csinálja.
-
#55347
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Hoztak hozzám egy Creative márkájú 2.1-es hangfalszettet. Az a probléma vele állítólag, hogy 1-2 óra után random elnémulgat.
Potméter, kondik biztos, hogy jók.
A táppal sincs baj (kapcsolóüzemű).
Mi más miatt csinálhat még ilyet?
Végfok ic alá teszek hűtőpasztát, hátha túlmelegszik. -
#55346
xxxjjjkkk
senior tag
DonThomasino
#55344
xxxjjjkkk
senior tag
válasz
DonThomasino
#55344
üzenetére
Szerintem arra gondolt, hogy a kopott szenkefe okozhat ilyen problemat.
A szag elég egyéni érzékelés kérdése. -
#55343
pjen
félisten
DonThomasino
#55341
pjen
félisten
válasz
DonThomasino
#55341
üzenetére
Kézzel forog könnyen,szénkefék nincsenek tövig kopva?Szerintem ne próbálgasd,vidd el valami szervízbe.
-
Tamy
senior tag
válasz
Kernel
#55335
üzenetére
Kipróbáltam a 2. képeden látható kapcsolást is, az ic kimenete és a gnd közé kötve a ledet az folyamatosan világít, független attól, hogy a neminvertáló bemenetet a + tápra, a gnd-re, az első fokozat kimenetére, vagy akár a levegőben lógva hagyom. A diódák után kötve meg így értelemszerűen sötét marad a led.
Ha le tudnád írni, hogy az általam vázolt kapcsolással mi is a baj, akkor azt megváltoztatnám. Saját tapasztalatom az, hogy így működik, csak a hangerőt teljesen fel kell tekerni neki (és az erősítést is mindenhol), kevésbé érzékeny, mint a fényorgona többi része, amik az LM324 maradék három műv.erősítőjét használják. Persze azok érzékenységét tudom csökkenteni, de jó lenne inkább ezét növelni. Ráadásul ott a kimenet és a gnd közé van kötve a led, praktikusabb lenne, ha itt is úgy lenne.
-
#55341
DonThomasino
veterán
-
xxxjjjkkk
senior tag
válasz
Flashback
#55324
üzenetére
ESR mérővel illik mérni ezeket. De az rohadt drága, egy méréshez.
Még otthon olcsóbban csinálsz.
[link]
[link] pont ez a soron következő projektem
Vagy ebayen van mindenféle.Multiméterrel is lehet, de azzal csak rásaccolni tudsz az meg kevés. Ráadásul ki kell forrasztani.(gyak nem)
Egy kondi 20-30ft, elvileg látszik az, hogy előzőleg melyiket cserélték.
Én kicserélném azokat, azonos típusra, azzal nehéz mellélőni. -
mezis
félisten
válasz
BlacKSouL
#55336
üzenetére
Vezető gumicsíkokból áll. Egy-egy érintkező sávra több csík is jut. A rugalmasság miatt nincs szükség mikronos pontosságra.
A csavarokat kicsavarva, van amikor az egyik felülethez hozzá van tapadva.
Nekem még sosem volt problémám abból, hogy szétszedtem meg visszaraktam egy ilyen csatlakozást.
Bár ettől csak ritkán következett be "gyógyulás". -
Tamy
senior tag
válasz
Kernel
#55335
üzenetére
Köszönöm a válaszod, próbálkoztam az LM339-el is, és a 741-est is néztem, de ott még ennyit sem sikerült elérnem.
"az IC2-nek nincs egy betervezett komparálási szintje"
Ezt egy kicsit kifejtenéd részletesebben? Pontosan min kellene változtatnom?
A diódás megoldást kipróbálom.
-
BlacKSouL
addikt
válasz
Lompos48
#55333
üzenetére
Köszi, próbáltam óvatosan mozgatni de annyira be van szorítva, hogy a lap meghajlik ott a rögzítő csavar fölött, ahol ez a rózsaszínes cucc van. Egyébként ez hogy viszi át a jelet? Már hogy mikronos pontossággal van pozícionálva a lap és a kijelző között? Tehát ha lap csavarjait kiveszem, utána ugyanúgy már nem fogom tudni visszatenni?
-
Kernel
nagyúr
Ha működik is, de nem mondanám korrektnek, mert az IC2-nek nincs egy betervezett komparálási szintje, inkább csak úgy sikerült, hogy ebben az állapotában pont csinál valamit.
Másik, hogy ilyen hangkapcsoló jellegű áramköröknél diódával szokás egyenirányítani, illetve tranzisztorral is megoldható hasonló hatás. Praktikus tud lenni sokszor az LM339 komparátor, aminek nyitott kollektoros kimenetét jól fel lehet használni, vagyis nem kell külön tranzisztor.

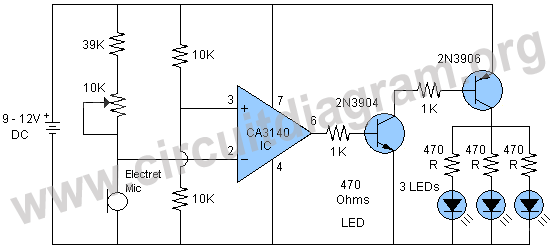

Nem mondom, hogy pont így, csak ilyet találtam most, meríteni lehet belőle részleteket, fázist is igény szerint kell fordítani:
-
Lompos48
nagyúr
válasz
BlacKSouL
#55332
üzenetére
A harmadik képen a fekete-rózsaszín kis négyzet annak a csatlakozónak a vége, ami a lap és kijelző közötti kapcsolatot teremti meg. Ott mozdulhatott el valami. Próbáld megmozgatni. Rosszabb esetben a kijezőn szakadt megy valamelyik párologtatott kontaktus. Azzal nem tudsz mit kezdeni.
-
BlacKSouL
addikt
-
Batman2
őstag
Tudtok egy jó kapcsolást hőmérséklet érzékelésre és LEDes kijelzésre?
A feladat az lenne hogy egy fűtésrendszernél 3 különböző színű LEDdel jelezném az elégtelen, alacsony, megfelelő vízhőmérsékleteket, a hőérzékelőt a csőhöz rögzítve.
Sorrendben piros, sárga, zöld jelzések.
Ha nem muszály, nem találnék rá ki új kapcsolást!Előre is köszi!
Üdv.
-
Tamy
senior tag
Egy kis segítséget szeretnék kérni.

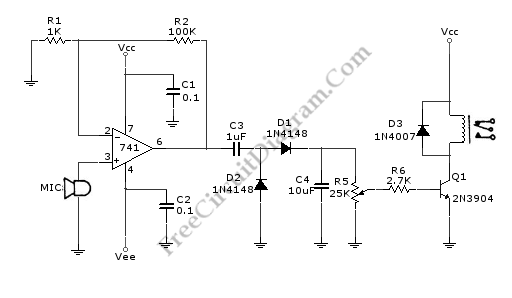

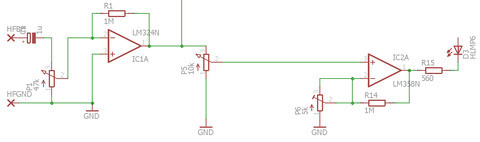

Próbapanelen összedobtam az alábbi kapcsolást:
A feladata, hogy zenére kikapcsol a led. Ezt majdnem tökéletesen el is látja, mindössze annyit szeretnék változtatni rajta, hogy a ledet a gnd-re szeretném kötni, illetve egy kicsi erősítés még jó lenne. Mivel az LM358-ban úgyis adott még egy használaton kívüli op-amp, logikus lenne egy invertáló erősítővel két legyet ütni egy csapásra, de bárhogy próbálom nem jön össze. -

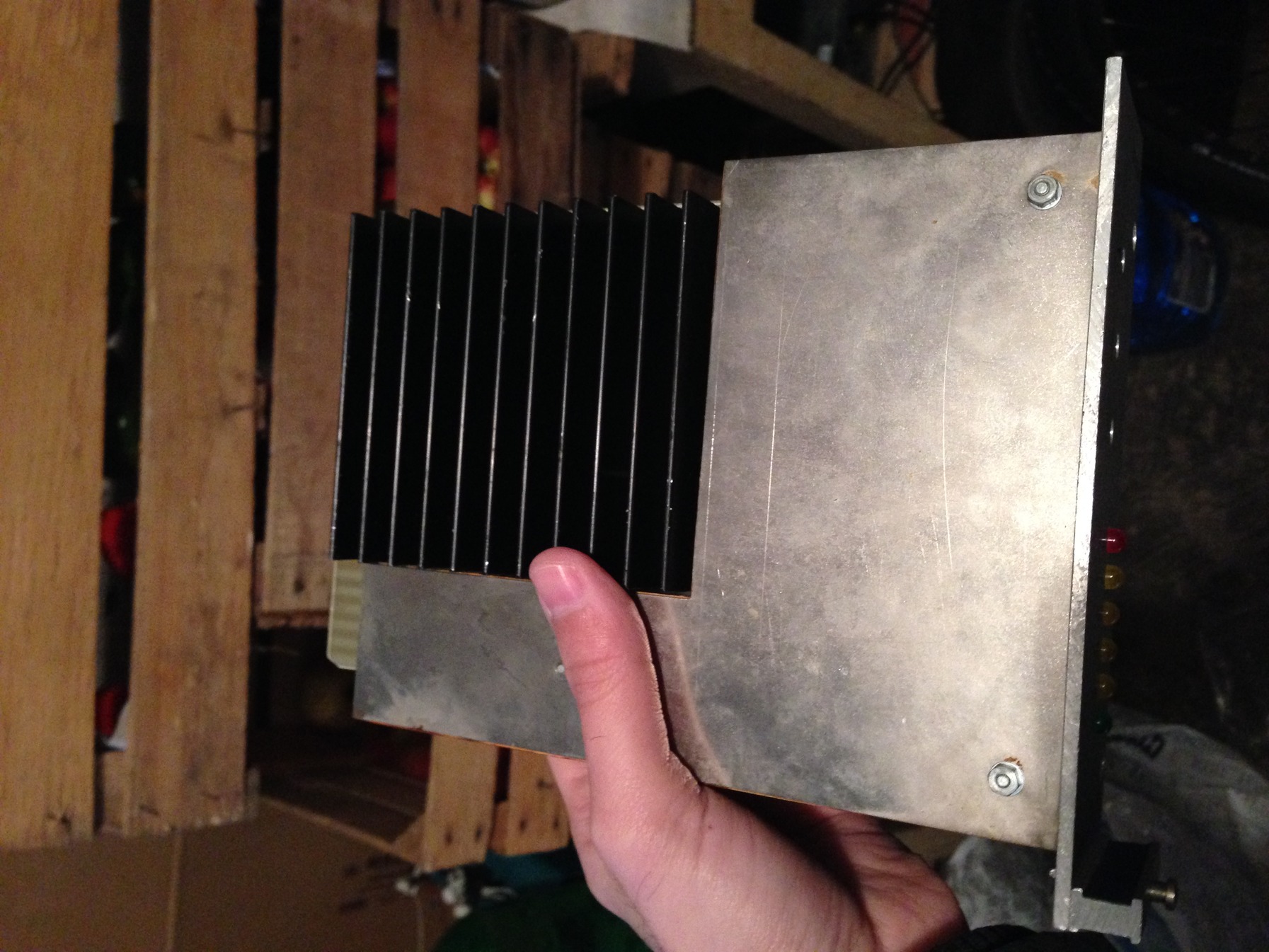

Van egy szünetmentesem megint elkezdett folyamatosan sípolni. Utoljára 4 éve csinált ilyet akkor egy-két kondit cserélt az APC szervíz. Most viszont arra gondoltam kicserélem én. csak azt nem tudom hogy hogy kell kondit kimérni! Multiméterrel lehet?
-
#03969024
törölt tag
Sziasztok!
Cirkóhoz szeretnék külső-hőmérséklet érzékelőt, ami a leírása szerint egy PTK (PTC?) ellenállás.

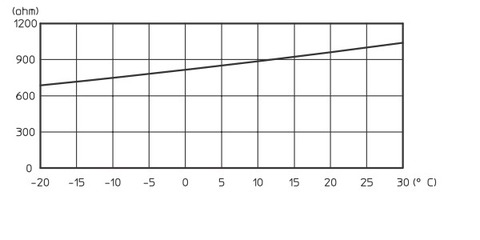

Ez a karakterisztikája:
Első nekifutásra csak olyat találtam, ami 1kOhmos 0 fokon, ennek pedig kb. 800 Ohmnak kéne lennie. Ha valaki hozzáértő szánna rám egy kis időt a megfelelő termisztor(?) kiválasztásában, megköszönném! -
válasz
Barret001
#55319
üzenetére
Lítiumos cuccoknak azért elkelne némi extra védelem, nem? Bár ha csak 90%-ig töltöd, akkor lő ki az időkapcsoló, annak nem kéne felgyújtania a házat
.A születőfélben lévő 12V-os NiMH pakkom töltésén gondolkozom, autóból. Elméletben egy sima szivargyújtó csatival menne a töltés, és mivel az ólomakksi is max 13.x Volt környékén operál, ha nem jár a motor, fel se lehetne húzni elvileg.
-
#55320
szabifotos
senior tag
szabifotos
senior tag
Köszönöm mindkettőtöknek.
-
#55319
Barret001
addikt
szabifotos
#55317
Barret001
addikt
válasz
szabifotos
#55317
üzenetére
Én sima táppal szoktam tölteni,időkapcsoló védelme mellett.
Eddig semmi gond nem volt,három sorbakötött akksit töltök így. -
#55318
gyenesmartin
őstag
szabifotos
#55317
gyenesmartin
őstag
válasz
szabifotos
#55317
üzenetére
Igen, laptop táp jó lesz. Egy ideig nekem is azzal volt használva (csak be volt állítva rajta 32V).
A nagy áramú 18650-eseket általában lehet 4A-al tölteni, a gyártó is általában ekkora töltőáramnál adja meg az élettartamát jobb esetben. -
#55317
szabifotos
senior tag
gyenesmartin
#55316
szabifotos
senior tag
válasz
gyenesmartin
#55316
üzenetére
Tehát akkor erre mehet akár egy 18V laptop dugasztáp bemenetnek. Ezzel be tudom korlátozni az áramot is. Gondolom 5A-rel egyébként sem tanácsos akkut tölteni.
12.6V, 1-2A, Értem. Köszi!
-
#55316
gyenesmartin
őstag
szabifotos
#55315
gyenesmartin
őstag
válasz
szabifotos
#55315
üzenetére
Ilyennel érdemes. A lényeg, hogy a bemeneten legyen legalább 15V, kimenetet pedig be tudod állítani 12.6V-ra illetve max 2A-a (elvileg 5A, de ahhoz már valahogy meg kéne oldani a hűtését is).
-
#55315
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
12V körüli (tervek szerint 3db) 18650 akku töltését kellene megoldanom, minél kisebb méretben. (hordozva lesz).
Egy ilyen 3s soros kapcsolásban mivel tanácsos tölteni az akkut?
-
#68216320
törölt tag
Összeraktam egy új asztali számítógépet, de a power/hdd kék ledek zavaróan erősen világítanak. Van lehetőség arra, hogy a leddel párhuzamosan kössek be valamit, amitől kisebb fénnyel világítana? A nyák hátuljához férek hozzá csak, ezért volna kényelmesebb valami párhuzamos megoldás. Persze, ha nincs, akkor marad a soros ellenállás, de elég macerás ennek a háznak paneljához hozzáférni.
-
válasz
Kernel
#55311
üzenetére

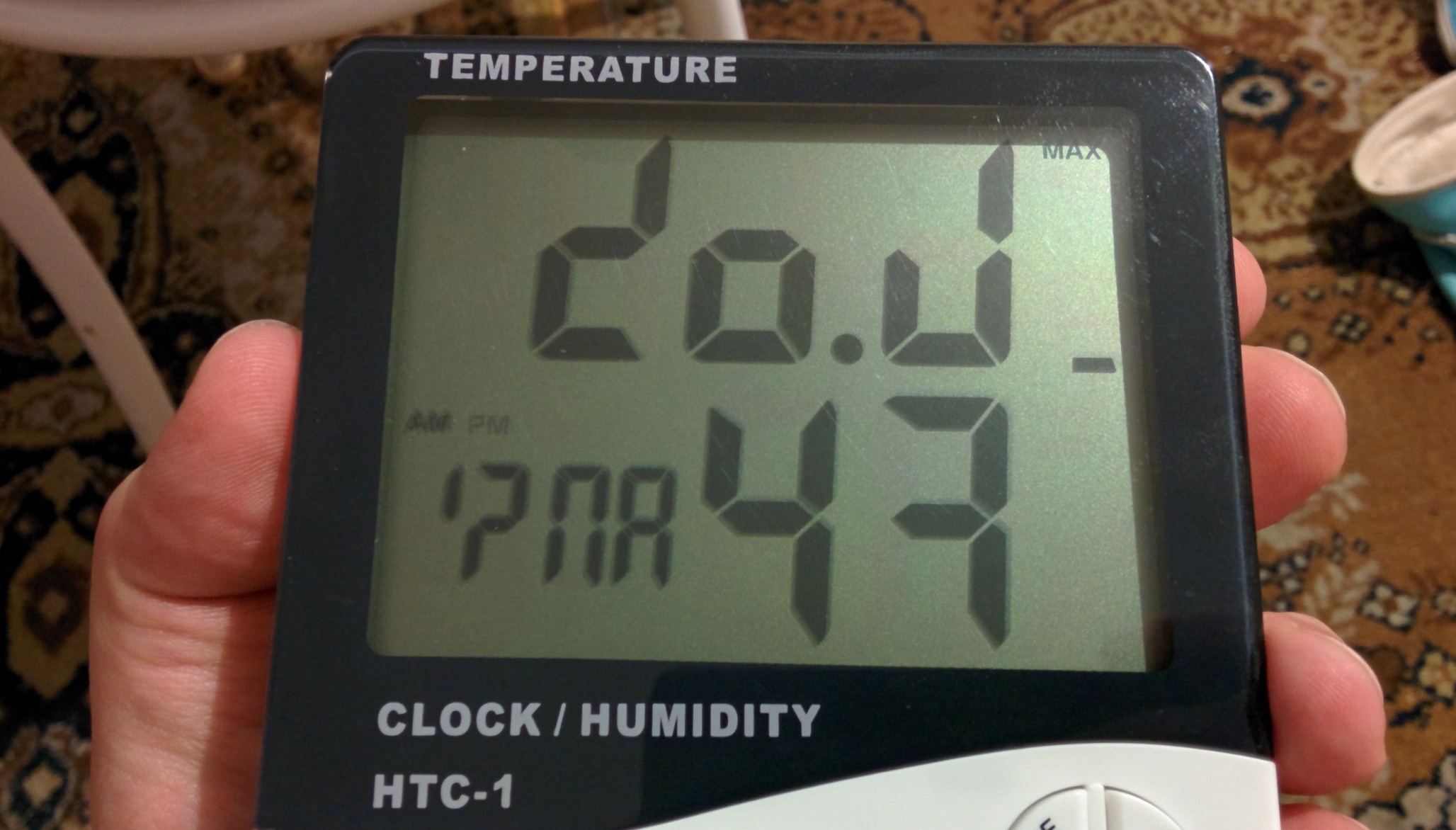

Töltés közbeni hőfok a nyári hőségben, autóban történő töltésnél mondjuk téma - bár lehet rá klímát kapcsolni + a kanóc elég hosszú ahhoz, hogy ne kelljen a napra tenni a pakkot.
Még egy pici feszmérőt sztem beletenszek a csomagba, h nagyjából tudjam, merre jár a töltöttség.
-
Kernel
nagyúr
válasz
t72killer
#55310
üzenetére
700 mA-es gyorstöltő, eneloop AA elbírja, akár többet is. 500-700 mA még a közepes / kímélő töltésbe belefér ezeknél.
Erre is ugyanaz érvényes, mint a kisütésre, a melegedésből lehet következtetni, ugyanakkor nem is kell megijedni, ha kézmelegnél kicsit forróbb lenne. Annyira nem érzékeny.
Valójában még a hűtés is kérdéses, mivel a -dU érzékelés egy rövid túltöltésen alapuló eljárás, amihez a telítődéskor túl kell melegedni az elektrolitnak a belsejében, amitől lejjebb megy a kapocsfeszültség, így tudja érzékelni a töltő, hogy itt a vége.
Ezért felemás kérdés, hogy jó-e ventilátorral ráhűteni, vagy az úgysem hat annyira a belső változásra, ezt már nehéz megmondani.
-
Igen, itt inkább az van, hogy az akksikat nem pocsékolnám, ugyanis a nomád bevetés a lényeg. De átgondoltam a dolgot, és inkább sima AA-s akksikból fogom felépíteni a cuccost, a komplett akksibank nem sokkal nehezebb így, viszont egyrészt AA-ra van 10db-os akksitartó - nem kell több kicsiből összeszerencsétlenkedni, ráadásképp így biztos nem kell aggódnom a töltöttség miatt
Sok cellára ez pl egy jó töltő? - Bár NiMH-nál nem hallottam olyanról, hogy nagyon kényes lenne a töltő típusára.
-
-
válasz
Kernel
#55304
üzenetére
Még egy kérdés, hogy a 12V-os léptetőmotorok vajon kisebb áramerősséget vesznek fel, ha 12 helyett 15V-ot kapnak?
Konkrétan egy távcső-mechanikát kellene tápolni a cuccal, ami alapból autós 12V-ból táplálkozik, azaz kicsi többletfeszültség nem szabad, hogy problémát jelentsen.
A gyakorlatban így 10-es helyett 3db 4-es pakkal fűtenék be nekik, ilyenek készen kaphatók.
-
válasz
Kernel
#55304
üzenetére
Köszi, megtaláltam ami leginkább érint (AAA), brutál, 1A-rel is lehet húzni ezeket a picikéket
Már csak egy kompaktabb 10db-os AAA-tartót kell vadászni hozzá, de lehet magam összedobom. (12V-ot kellene kiszolgálni vele - tudom, a 8db-os pakkokat is 12V-on marketingelik, de az ebből a valóságban kinyerhető ~10.5V sztem nekem soványka lenne). -
Kernel
nagyúr
válasz
t72killer
#55302
üzenetére
2C értéket is el kellene bírnia, vagy akár 3C-t is.
200 mA semmiségnek számít ezeknél. Fényképezőgépben is jóval többet kap az AA, végeredményben pedig a melegedésen múlik, azt kell nézni. 200 mA-től még nem tud túlmelegedni.
-
Az eneloop AA és AAA cellákat mekkora áramerősséggel szabad terhelni használat (kisütés) közben?
Gondolkodom a Lítium megkerülésén, Egy kb 3órán át 200mA-t szolgáltató csomag kéne, ez elvileg még AAA-ból is összejön
Kár érte, kiváló ügynök volt
12V amplitúdójú impulzusgenerátort akarsz építeni vele, vagy valami PWM-et? Nehéz lesz a kérdésedre válaszolni, ha a gyártót se érdekelte annyira, hogy kitérjen rá az adatlapjában.
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(I=U/R).
Új hozzászólás Aktív témák
ekkold- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RX 6600 8GB GAMER PC termékbeszámítással
- 14" Dell Latitude laptopok: 5400, 5480, 5490, 7480, E7440, E7450 / SZÁMLA + GARANCIA
- AKCIÓ! MSI B550 R7 3700X 16GB DDR4 512GB SSD RTX 3060Ti 8GB Rampage SHIVA Seasonic 650W
- Bomba ár! HP ZBook Studio G5 - XEON I 32GB I 512SSD I Nvidia I 15,6" 4K DreamColor I Cam I W11 I Gar
- Csere-Beszámítás!AMD Asztali számítógép PC Játékra! R5 5600/ RX 6700XT 12GB / 16GB DDR4 / 500GB SSD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
