tvamos
nagyúr
válasz
Flashback
#55095
üzenetére
Elvileg igy lehet: [link]
Ha nincs ez amenu neked, mert nekem sincs, akkor <View-Layer settings...-New> es akkor tudsz magadnak csinalni GND-t, meg Power-t, meg amit akarsz, es utana olyan CAM-et importalsz, amilyet akarsz. (Az autorout nem fog menni igy, ha jol emlekszem.)(Az is igaz, hogy vagy 4 eve nem hasznaltam az Eagle-t, de most feltelepitettem gyorsan, hogy megnezzem, mi van most, hogy kerdezted. Meg amugy is erdekelt mar mi van veluk, hogy megvette oket a... Premier Farnell / Elements14, vagy mi a szosz.)
-
-
-
-
-
kmisi99
addikt
válasz
Kernel
#55091
üzenetére
Pontosan ilyen mint a képen, holnap a munkahelyen kicsit leméregetem, de mivel "hibás" így kidobásra kerül azaz hozzám.
Szóval holnap a töltő részét szétszedem és megnézem mi lapul benne.Egyébként csak tippelek, de valószínű valami rövid zár lehet a töltő részében. De nagyon fura, hogy mindkét adapter úgy halt meg, hogy ~2,5-6V ot tudott már csak kiadni, így az akkut is csak 2,5V ig töltötte. És így jöttem rá, hogy az adapter a rossz.
A trafón a diódákat lemértem, a dióda mérővel, semmi rendelleneset nem tapasztaltam, a kondikat sajnos nem tudom lemérni műszer híján. A trafót mivel/hogyan mérjem le.
-
Kernel
nagyúr
válasz
kmisi99
#55089
üzenetére
Pont azt a pár alkatrészt kellene kimérni, meg magát a trafót is, de ha például zárlatos lenne valamelyik dióda, akkor a trafó forrósodik, majd leég.
Kivéve, ha egy zárlatos, másik meg szakadtra égne a zárlati áram miatt (ami viszont már szemre is látszik általában), a műszer pedig AC-t kap, de mondjuk DC-re van állítva, ezért így nem jó a mérés.

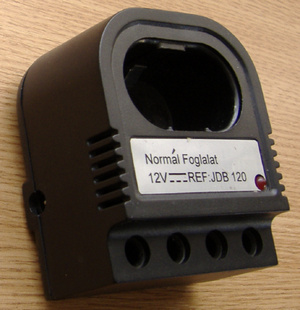

Meg az sem világos, hogy ami például nekem van Ni-Cd 12 V-os, annál gyárilag összesen van ennyi alkatrész:
- 12V AC dugasztáp.
- Egy töltőegység, amiben van: 1 dióda, 2 ellenállás, 1 tranzisztor, 1 LED.Tiédnél hogyan néz ki, van külön töltőegység (abban mi van?), vagy direktbe kell dugni a gépbe a DC-jacket? A kép csak példa:
-
draco31
veterán
Termisztorokban van jobb és rosszabb? Van egy Sencor külső belső hőmérőm, és a külső kütyü nem épp pontos. Mellette van egy higanyos hőmérő, és 2-3 fok eltérés mindig van, de +15 fok alatt már egyre nagyobb, mínuszban már van 5 fok difi is akár. Jelenleg szerinte +10.7 fok van, a higanyos szerint inkább 9. Már azt is próbáltam, hogy kis vezetékkel kihoztam belőle kívülre, de nem hozott változást. Ez egy kis apró fekete termisztor.
-
kmisi99
addikt

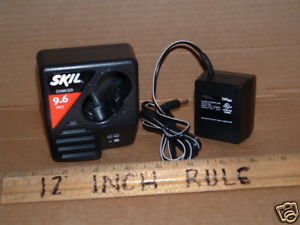

Sziasztok, adott egy skill akkus fúró. Múltkor azért került hozzám, mert "nem tölt". Kimértem a tápját kb 2,6V ot adott ki, na mondom ez a táp kuka. Kerestem egy másik ugyan olyan feszültségű 12V trafós tápot. (csak trafós táppal volt hajlandó tölteni). Tök jól töltött, kb 1x töltöttem fel vele egy akkut, már készültem visszaadni, mikor a 2. akku töltésnél, észre veszem, hogy az új adapter feszültsége 2,6V.
A töltő gondolom hazavágta ezt is és a másik adaptert is.
Kíváncsiságból szétszedtem az adaptert, de semmi különlegeset nem láttam, kissé "leégett" szaga van de semmi extra. Az egész adapter egy 4 diódából, meg 4 ellenállásból áll kb. Vajon mi baja lehet?
-
(jan)
őstag
Sziasztok!
Többször előfordult már velem, hogy az autóba szánt pendrive-ot amire felmásoltam a zenéket egész egyszerűen a számítógépben felejtettem, vagy épp elfelejtettem felvinni az autóbol.
Ezen probléma orvoslására szeretnék a kocsiba rakni egy routert amin valamilyen file server fut. Amíg nincs bekapcsolva a fejegység addig a D+ D- lábakat egy relé a routerhez vezetné amint bekapcsolna a fejegység a saját portjába menne az adat.
Szerintetek ez így kivitelezhető?
Vagy esetleg valakinek jobb ötlete ?
-

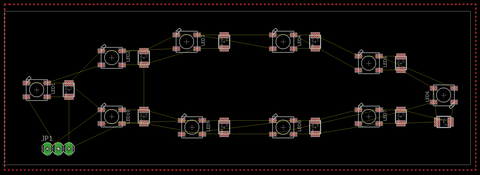

Életem második nyákját tervezem... De az Eagle valamiért nem Routol rendesen. Vagy azt írja hogy rosz a routing beállítás vagy a GND rétegre rárakja az egészet és maradnak az összeköttetések sárga vonallal, de nincs routolás. GND réteg nélkül látszólag megy. Mit rontok el?
-
mezis
félisten
válasz
darvinya
#55077
üzenetére
Csak az NiCd akkukra mondják a "memória effektus"-t.
Még olyat is olvastam, hogy a töltések száma jelenti az akkuk élettartamát, mindegy, hogy milyen töltöttségi fokról indul. Vagyis ha más nem indokolja, akkor jobb megvárni a lemerülést és akkor tölteni. (Nem mély merülést !) -
Kernel
nagyúr
válasz
jolti05
#55074
üzenetére
Ha le lenne rajzolva az áramkör, lehetne biztosabbat mondani, így csak tipp. Fotón keresztül nem jó kibogozni még ilyen egyszerű áramkört sem, noha nem lehetetlen, korábban volt rá példa.
(#55073) Reneolus
Épp az egyszerűség kedvéért fogalmaztam így, hogy zárlatmérés, ami a multiméter "sípolójával", illetve 0Ω közeli ellenállás mérésével adja magát.
A potméter két szélső érintkezőjének felcserélése nem okoz gondot, de a középsőt már nem jó elcserélni, mert előállhat olyan helyzet, hogy egyik végállásban a feszültséget lezárod GND-re.
Bár elvileg védett a vezeték, illetve csatlakozó zárlata ellen, ezt ellenállással szokták megoldani.
-
Reneolus
tag
válasz
Kernel
#55072
üzenetére
Köszi!
Ha jól következtetek, akkor az a lényeg, hogy a GND pontosan legyen beazonosítva, és jó helyre legyen bekötve. A ki- és bemenet felcserélesése csak a szabályzás irányában van jelentősége. A GND elvileg megvan, de azért az említett a zárlat mérést még megcsinálnám, nehogy kárt tegyek az erősítőben egy rossz bekötés miatt.
Segítesz a zárlat méréssel kapcsolatban, hogy hogyan kell elvégezni?Köszi
-
Kernel
nagyúr
válasz
Reneolus
#55070
üzenetére
Nincs összefüggés, mert az erősítő HF érzékenységét AC jelfeszültségben fejezik ki, a maximális kivezérléshez tartozó szintet adják meg.
Az adott esetben például 200 mV-tal már kivezérelhető a maximális teljesítményre, de ha lehalkítod, akkor eszerint még 4V-ot is (ami relatív sok egyébként) elvisel anélkül, hogy a bemenet túlvezérlődne.
A potméter más esetekben AC-t oszthat le, de ez egy DC-vezérelt szabályzó, ahol a DC-t egy processzor értelmezi, majd további áramkörökön keresztül lesz belőle AC-szabályzás.
Erre szükség van már csak azért is, mert az RJ11 vezetékes csatlakozás zavarokat szedhet fel, nem lenne alkalmas a HF-jel oda-vissza továbbítására.
A potméter két szélső pontja a legkevesebb, ha nem jó irányba szabályoz, legfeljebb felcseréled és megfordul, ahogy írják is a PDF-ben.
A GND beazonosítható kikapcsolt állapotban a zárlat mérésével. A leosztandó DC eszerint adott. Így van remény hogy elvileg a másik kettő megy középre, de nem foglalkoztam még ilyennel egyébként, nem tudom garantálni.
-
Sokimm
senior tag
Sziasztok!
Tudom béna kérdés, de eagle-ben hogy lehet sima lyukat csinálni (nem csavarnak), ami kivezetésként (vagy inputként) szolgál?
Csak csatlakozókhoz való in/output pin-eket találtam az eszköztárában.
Mit rontok el, mit nem veszek észre? Bármilyen jellegű segítséget előre is köszönök! -
Reneolus
tag
válasz
Reneolus
#55041
üzenetére
Erre valaki?
Közben sikerült kimérnem két eret, zöld színű a test, a sárga 12,5 V. A piros és fekete érben nulla feszültséget mértem. Gondolom a poti bemenete a 12,5 V, de ez elég fura, mert az erősítő leírása szerint 0,2 és 4 V között lehet szabályozni a bemeneti érzékenységet, ezért laikusként azt gondoltam, hogy 4 V-t fogok mérni. Akkor a poti tengelyével szemben nézve a bal oldali láb a test, a jobb oldali láb a 12,5 V, középre pedig a maradék két eret kössem? -
tvamos
nagyúr
válasz
robohw
#55067
üzenetére
Vannak, akik nem tudnak elszakadni tole... de azert inkabb az egybe verziok vannak, ahol egy tokban van a RAM, ROM, meg esetleg meg sokminden mas.
De akkor sem erdemes kuzdeni vele. Hacsak nem valami retro cuccot epitesz. Kar, hogy ezt nem osztod meg velunk. Erdekelne... -
#55065
mezis
félisten
gyenesmartin
#55062
mezis
félisten
válasz
gyenesmartin
#55062
üzenetére
Üdv.!
Cellux pár rétegben.
-
#55063
xxxjjjkkk
senior tag
gyenesmartin
#55062
xxxjjjkkk
senior tag
válasz
gyenesmartin
#55062
üzenetére
lehet kapni rá fóliát meg a végére azt a fém baszt is
ebay ali fasttech, fillérekért kapni -
#55062
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Sérült szigeteléses 18650-es lithium akkukat ti mivel borítanátok be? Gondoltam veszek 20mm átmérőjű zsugorcsövet, az nem lesz sokkal vastagabb, ha rázsugorodik, vagy van valami jobb ötlet? -
-
#55058
tordaitibi
veterán
darvinya
#55055
-
Kernel
nagyúr
Tekintve a 35 kΩ bemeneti impedanciát, ahhoz még elmegy a 10 μF is.
(#55055) darvinya
Ez nem azon múlik, az akku szempontjából lényegtelen, hogy mi történik a szekunder oldalon. Mondhatnám úgy is, hogy "nem látja".
Az inverter egyéb paraméterei számítanak, hogy melyik képes nagyobb teljesítményre, vagy milyen a hatásfoka. De ha a bemenő Ah-kapacitásra gondoltál, azt szintén nem befolyásolja.
Legfeljebb csak a szokásos módon: nagy terhelőáramnál a belső ellenállás miatt kevesebb Ah vehető ki az akkuból.
-
Kernel
nagyúr
Vagy még ami eszembe jutott, van az ellenállásos keverés lehetősége, ami némi szintcsökkenéssel is jár. Ez persze elvileg fokozható aktív keverővé is, ami kompenzálja a csökkenést.
A műveleti erősítő kimenetén van sorosan 1,5 kΩ nagyságrendileg az elég kevés, nagyjából 10-20 kΩ lenne alkalmas.
Ugyanolyan értékű soros ellenálláson jönne a külső jel is, így a kettő keveredik. Erre terhelne az IC, adatlap szerinti 35 kΩ bemeneti impedanciája, létrejön egy osztás, tehát halkabb lenne, de az már a próbánál derül ki, hogy így is kihajtható vagy nem.
-
Kernel
nagyúr
Akkor jól sejtettem, és mivel I2C buszon vezérelt a választás, a szoftverbe nem is tudsz beavatkozni.
Ugyanúgy 1μ / 50V kondival, pozitív az IC felé, ahogy a másiknál látszik, be tudod kötni. Mechanikus vagy elektronikus kapcsolóval lehetne megoldani, hogy az eredeti állapot is választható legyen.
-
vmk
tag
válasz
Kernel
#55047
üzenetére
Igen, bementet szeretnék varázsolni.
Igen, az a CD-tár csatlakozója, de a készüléken nincs ilyen csatlakozó egyáltalán és (gondolom ezért) nem is tudok átkapcsolni arra a bemenetre.Tehát elvileg ha 1-1 kondival kötöm rá a 16-17-es lábra, akkor az működőképes lehet?
Olyan megoldás létezik, hogy a CD része is működőképes marad? -
And
veterán
válasz
artiny
#55048
üzenetére
Korábban én is csak a vezérlő adatlapját találtam meg. A led viszont a kijelzőmodul egyetlen eleme, amely teljesen független a kontrollertől, így a kialakítása modulfüggő lehet. Írtam, hogy a korábban belinkelt fotódon látni egy 10 ohm-os ellenállást a LED kivezetéssel sorosan, lehet hogy nem kell plusz külső ellenállás. Ha nem vagy biztos a dologban, akkor először köss be soros ellenállást, aztán ha kiderül, hogy 3,3V-ról nem túl meggyőző a fénye, akkor azt csökkentheted, vagy szerencsés esetben el is hagyhatod.
-
artiny
őstag
Rakeresve a datasheet-re nem talaltam semmit :S
Ezen az oldalon láttam a legtobbet :
1.44" 128x 128 TFT LCD with SPI Interface
Lehet hogy a lednek 3,3V kell ?!? es igy nem kene hasznalnom ellenallast a bekoteshez ?
A datasheetje egy mas eszkozhoz szol szerintem, mivel ott azt irja a bortion: 132RGBx162 Resolution and 262K color..... ez viszont spi 128 128 v1.1 - de a driver IC : ILI9163 ugyan az. -
Kernel
nagyúr
Mármint bemeneti csatlakozót szeretnél, amihez eszerint megszakítanád a CD-kimeneti jelet, helyette kapcsolnád rá az AUX-bemenetet.

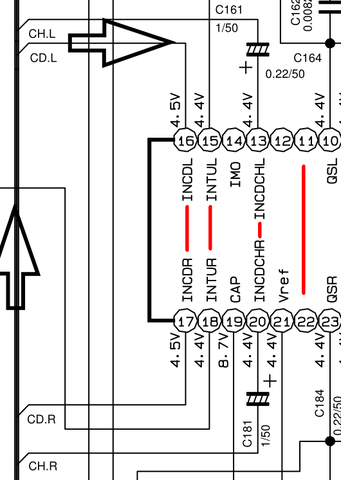

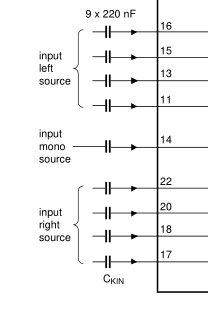

Tehát van itt egy TEA6320T bemenetválasztó stb. funkciókkal bíró IC:
Pirossal jelöltem, eszerint a 16-17 bemeneti párt választottad ki megszakításra, ez a belső CD jele, amit DC-csatoltan, tehát leválasztó kondi nélkül kap, az előtte található műveleti erősítő 4,5V kimeneti szintjéről. Ez azért is érdekes, mert ha ide adsz külső jelet, kondenzátort is be kellene iktatni.
15-18 a tuner, 11-22 üres.

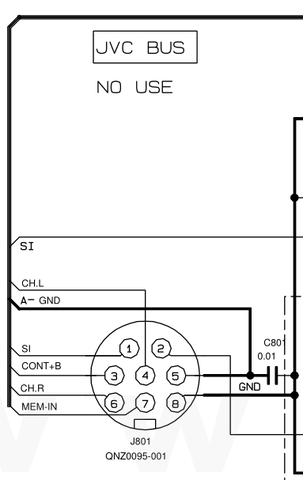

13-20 az INCDCH, ami viszont leválasztó kondin keresztül ide vezet:
Ez meg a külső CD-tár, ha jól sejtem, ez nem jó AUX bemenetnek? Vagy nem választható, azért No Use?
-
vmk
tag
Sziasztok.
Egy kis segítséget szeretnék kérni.
Egy JVC KD-S721R fejegységre szeretnék AUX bemenetet varázsolni.
Találtam hozzá service manual-t amiből nagyjából azt okoskodtam ki, hogy a DSP&DAC (IC541) és a CD LPF (Ope.Amp. IC581) közé kéne beiktatnom a kimeneti csatlakozót.
Bocs, ha ez nagy hülyeség, nem értek hozzá annyira.
Tudnátok segíteni ebben kérlek?
Köszönöm.Üdv: vmk
-
xxxjjjkkk
senior tag
válasz
Kernel
#55042
üzenetére
Volt egy kollégám, rendkívül tapasztaltnak vallotta magát. Még tanuló voltam egyébként, tehát nem sok közöm volt még a dolgokhoz.
Ő úgy oldotta meg a zárlatkeresést, hogy a 3, 15A es bizti helyett, berakott egy 15(16?)amperest, aztán ahol füstöl az a rossz. Ezzel megoldotta, és kiküldte a műszerészeknek. És verte a mellét, hogy tudja, hol a rossz a panel. Persze egy smd greatzet már nem tudott kicseréni.Na persze olyat is hallottam, hogy pár naponta kiverte a biztit valami, a szerelő meg berakta a csavarhúzóját. Hát kiderült, hogy hol a gond.
-
robohw
aktív tag
Kedves And!
Köszönöm válaszodat.
Elsőként a kérdéseidet válaszolnám meg."Azzal biztosan nem vagyok itt egyedül, hogy nem tudom, mi is az az SBC (talán ez?), és hogy mi a feladata egy kontrollernek egy ilyen alkalmazásban illetve miért kell hozzá még egy PC-s terminálprogram."
1. Az SBC a Single Board Computer (egykártyás számítógép) rövidítése.
2. A Kontroller is egy CPU, azzal a különbséggel, hogy a működéshez szükséges legelemibb perifériák (memória, háttértár) hozzá vannak építve.És ebből akad a kontroller előnye is a kopasz CPU-hoz képest, mivel ahhoz elengedhetetlen a flash, vagy eprom illesztése.
A kontrollernél viszont a CPU mellé van integrálva a flash, ráadásul a jelzett kontroller esetében a felprogramozása is könnyű volna, hiszen az in system programozható tipus (nem igényel külön programozó készüléket).3. A terminál program pedig azért kell, mert ez a készülék amit építeni tervezek, a régi 8 bites számítógépekhez hasonlóan lenne működtetve.
Tehát nem egy adott feladat elvégzésére lenne felprogramozva csak, mint a kontrollerek általában, hanem megvolna a lehetőség más és más program futtatására, illetve arra, hogy egy adott program futtatása során a PC-hez hasonlóan lehetőség legyen adatbevitelre (billentyűzertről) és az állapot vagy eredmény monitorozására is (terminál képernyője).Ha érdekel a dolog, keress rá az AHBASIC vagy az MCS-51 kulcsszavakra.
Üdv., Rhw
-
draco31
veterán
-
Kernel
nagyúr
válasz
draco31
#55040
üzenetére
Akkor nem biztos, hogy a tekercs a saját belső zárlata miatt égett ki, lehet még utána is további hiba. De nem is zárható ki.
Biztosítékot én még azonos értékűt sem szoktam berakni ilyenkor, általában úgyis kivágja, hiszen nem ok nélkül ment ki először sem.
Zárlatmérés először, ha kimutatható, akkor felesleges csattogtatni, további kárt okozni. Ha nincs zárlat, még az sem biztos, mert a műszer nem mindent mutat ki. Ilyenkor lehet izzón keresztül indítani.
Vagy amikor helyszíni körülmények között izzó sincs, bedugom a pillanatforrasztó pákát, a biztosíték helyére. Ha elindul a készenléti LED, akkor már tudni lehet, hogy nincs zárlat.
-
Reneolus
tag
Sziasztok!
Segítséget szerenék kérni egy potméter bekötéssel kapcsolatban. Adott egy autós erősítő, azon egy RJ11-es port, ebbe kellene bekötni egy potmétert, mert az eredeti nincs meg. A potméter feladata a sub csatorna jelszintjének szabályozása. Az erősítő megjegyzi az utolsó beállított értéket, de nem tudom, hogy van-e ennek jelentősége. Kapcsolási rajz sajnos nincs, egy másik erősítő márkánál így van bekötve a 4 eres Rj11 kábel a potira.
Kérdéseim:
-Ki lehet mérni multiméterrel az Rj11 bemenethez kapcsolt kábel erein, hogy melyik színű ér a test/kimenet/bemenet? Gondolom feszülséget kellene mérni.
-A poti bemenete a maximális érték, a kimenete az utolsó beállítás szerinti érték?
- Ha felcserélem a testet a ki-, vagy bemenettel, akkor negatív értéket fogok mérni, ugye?
-Ha ugyanezt megcsinálom a bekötésnél, akkor rövidre zárom, és el fog szállni a cucc?Segítsetek pls, köszönöm!
-
draco31
veterán
válasz
Kernel
#55039
üzenetére

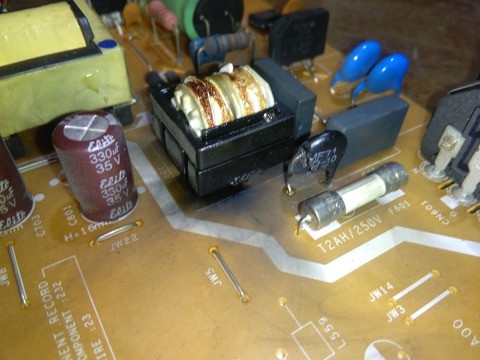

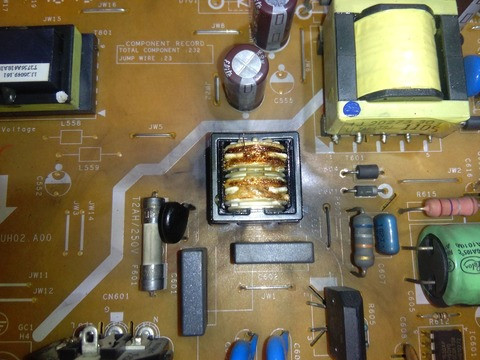

Kaptam ezt a monitort, ki volt menve a biztije, én meg összekötöttem a bizti két lábát, vagyis áthidaltam a biztit, arra reagálta ezt. Van egy másik monitor tápom, abban biztosan az inverter van kimenve, mert kép van, de háttér világítása nincs. Ez a tekercs viszont nem ugyan az ha jól látom, mert gondolom olyan nincs, hogy egyforma, de más a felirat rajta. Ami eldurrant: 1J 42028.031 ZT 1050
Ami van: LF-002500 LITAI 0537 -
Kernel
nagyúr
válasz
draco31
#55037
üzenetére
Ennél rosszabbat is láttam már, még olyan is van, amikor ez a legkönnyebb ajándékmunkák közé tartozik. Szinte ingyen pénz.
Például, amikor csak maga a tekercs zárlatos, vagy utána kondi, egyenirányító. Az, hogy kinyomja az NTC-t meg a biztosítékot, viccfeladat kicserélni.
Kellemetlenebb, amikor a táp IC vagy tranzisztor zárlata okozza, valamivel több munka, plusz ilyenkor már lehetnek egyéb szövődmények is. De az általában nem szokta kiégetni a tekercset. Vagy van a villámhatás esete, ami bármit tönkrevághat.
-
Kernel
nagyúr
válasz
kmisi99
#55036
üzenetére

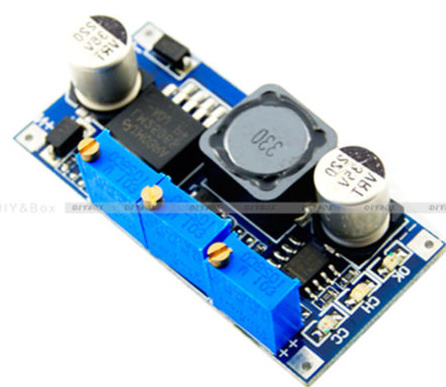

Alapjaiban nem több, mint egy CC/CV labortáp, tehát amin lehet állítani feszültséget és áramkorlátot. Tehát ez eddig két LED, a két üzemmód jelzésére.
Ami plusz, hogy a régebbi verziónál volt egy harmadik trimmer, amivel be lehet állítani, hogy az áram 5 %-ra esésekor bekapcsoljon egy harmadik LED, ami a töltés befejezését jelzi. De csak jelez, tehát megszakítani manuálisan kell. De nyilván nem kell felette állni és figyelni, annyira nem vészes, főleg ilyen többtagú soros pakknál.
Újabban ez a harmadik trimmer hiányzik, de harmadik LED itt is van, csak nem kell állítgatni, az 5%-ot már betervezték fixre:

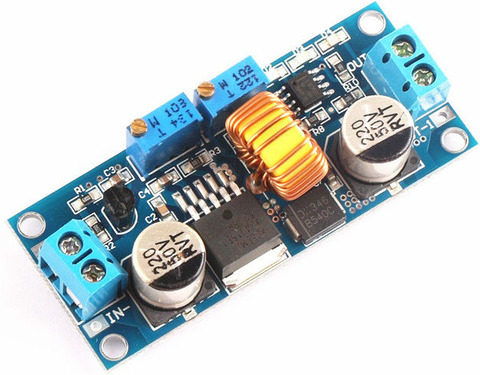

A régebbi LM2596 mára elavult (tranzisztor kapcsol a belsejében) az újabb XL4005, FET-kapcsolós, jobb hatásfokú, áramra is többet bír.
-
kmisi99
addikt
válasz
Kernel
#55035
üzenetére
Kösz a segítséget, akkor szerintem berendelem ezt, meg a CC/CV konvertert aztán össze dobom. Én is szívesen adnék neki 16V ot, de sajnos az akku házában nem nagyon van már hely , bár +2db akku lehet még beleférne.
Egyébként ez a CC/CV modul, egy sima szabályozható táp? Vagy tud valami funkciót ami a töltéshez nélkülözhetetlen? Gondolom ez is ugyan olyan úgy jó lesz mint amit te is linkeltél. [link]
-
Kernel
nagyúr
válasz
kmisi99
#55034
üzenetére

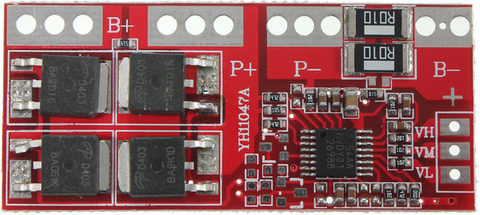

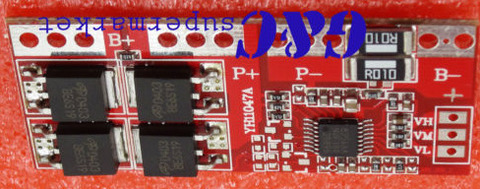

Amíg nem próbáltam magam is, ezt így nem lehet megmondani, de úgy néz ki, sok felhasználó elégedett vele, közöttük csavarhúzó-felújítók is. Vagy páran beszámolnak melegedésről is.
Хорошая платка. на 12 в шуруповерт встало на ура. ОДна проблема. После ухода в защиту плата активируется только с помощью зарядного устройства..12,6в. То есть если на природе шуруповерт уйдет в защиту, то активировать плату не получится просто так
Tehát szerinte, ha a védelem letilt, a töltővel újra kell aktiválni, különben nem működik.
Egyébként a bekötést majd úgy kell, hogy a negatívtól kezdve növekvő irányban, sorra csatlakoztatni a cellákat, végül töltőre tenni, hogy engedélyezzen a védelem.
Заказал на всякий случай два контроллера. Шарики припоя на плате пришлось убирать самому. Проверил пока один - работает. При нагрузке на шуруповерт - транзисторы греются. Балансировку заряда не проверял. Надеюсь есть. Спасибо!
Szerinte pedig terhelésre melegszenek a FET-ek. A balanszírozást nem nézte, de reméli, hogy jó. Szerintem ne remélje, mert ez nem balanszíroz, nincsenek rajta kisütőellenállások.
Itt jegyezném meg, én még nem tettem ki tartós terhelésnek. Például egy lapos TV, amiben ugyan sok csavar tud lenni, de ezek csak rövid, nem nagy terhelések.
Ezért van az, hogy az akku, ami a laptop tartós terhelését már nem bírja, a csavarhúzó rövid áramait nem csak kiszolgálja, de még tölteni is csak ritkán kell. Ritkábban, mint a Ni-Cd akkut, amit az önkisülés is jobban merít.
отличные платки, пайка кривовата, но пойдёт, легко переделать при помощи паяльника 3s в 4s и наоборот, от перезарядки и переразрядки защищают(4.2 и 2.5 в намерил), по току 15а держат, хотя поначалу у меня что-то подглючивало и току выдавало аж под 40А при зажатом патроне шуруповерта, т.е. защита не срабатывала, плата нагрелась очень сильно, но после остывания всё заработало, чётко на 15А отрубает нагрузку, при срабатывании защиты не блокируются, балансировки нету, надо отдельную плату ставить, в целом доволен, шурик обрёл новую жизнь... доставка 3 недели до МО, упаковано отлично.
Ez már a másik linkről származik, itt meg azt írja, hogy szerinte a védelem nem blokkolja, vagyis nem kell újraaktiválni. Ennek talán az az oka, hogy a kétféle variációnál, az alsó szélén másképp vannak az alkatrészek:
De én láttam múltkor olyat is, ahol a középső üres pontokon is alkatrészek voltak. A leírásban pedig úgy szerepelt, hogy a védelem tiltása után automatikusan éled, ha megszűnik a hiba oka.
Ez pedig az enyémnél a cellák elrendezése:
https://prohardver.hu/tema/hobby_elektronika/hsz_54619-54619.html
-
DarkByte
addikt
Hamarosan lesz egy Computherm / Delta Q7RF vezeték nélküli termosztátom, és a brossújára szerint lehet hozzá GSM modult illeszteni amivel SMS-ben vezérelhető távolról. Esetleg tudja valaki hogy ez hogyan működik? A hordozható termosztáthoz van kötve a GSM modul vagy a kazán oldali vevőhöz? Nekem az a sejtésem hogy ez valami nagyon egyszerű UART interfész lesz, amit talán lehet utánozni mondjuk egy Arduino-val.
-
Kernel
nagyúr
válasz
jolti05
#55029
üzenetére
Triac dimmer, így már rögtön érthetőbb, miután van sokféle dimmer.
Az is elképzelhető, hogy az eredeti LED antiparalel diódát tartalmaz integráltan, amire ilyen esetben szükség van. Ezt ki is lehet mérni.

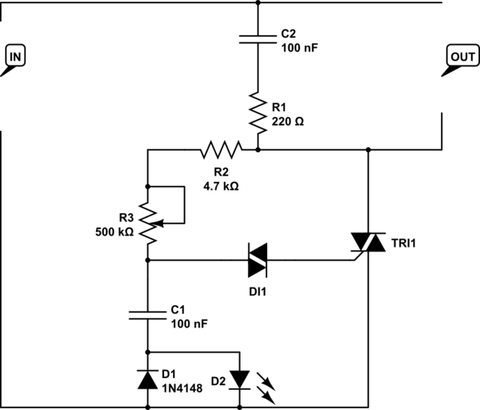

Egy hasonló rajzot látok, nem biztos, hogy így van nálad is, de a lényeget mutatja. Kell egy dióda a LED-del párhuzamosan, fordított irányban:
-
Kernel
nagyúr
válasz
kmisi99
#55028
üzenetére
A védelem miatt mindenképp át kell kötni a tagokat, hogy mérni tudja a részfeszültségeket, mindegyik cellán. Meg egyébként sem árt, a töltéskiegyenlítő hatás miatt.
Egyelőre csak rátöltögetek tagonként, de ezt még csak próbára raktam össze, hogy lássam a használhatóságát. Mivel rendesen használható, kipróbálok majd egy 4S védelmet, töltőnek egy ilyet, az eredeti töltőfoglalatba építve:
http://www.ebay.com/itm/191869816466
Így nem változik a használat, csak kiveszem az akkut, átrakom a töltőre, 24V monitortápot rádugom, kész:
-
jolti05
őstag
Készítettem egy dobozkát, nagyon nem szívesen rombolnám le
mezis: Annak az OSB lapnak, amire fel van akasztva egy csavarral, a másik oldala nem fűtött, az erkély oldala van mögötte.
Egyáltalán nem is gondoltam arra, hogy figyeljek rá, hogy vízálló legyen a kültéri egység, mivel azt gondoltam, ez alap, de tévedtem
Valahogy le-/elfedni kénytelen vagyok, jobb megoldás hirtelen nem jutott eszembe, mint egy alulról üreges kis dobozt köré építeni.Ki fogom próbálni a napokban, hogy ha kiveszem belőle, mennyit változik a hőmérséklet. Most már nagyon kíváncsi vagyok.
Egyik ismerősöm is a lecsapódó párára hívta fel a figyelmem, rámutatva arra, hogy ha védekezek a víz ellen, előbb-utóbb (de talán inkább előbb) akkor is meg fogja magát adni a készülék.
Léteznek itt kompatibilitások? Értem ezalatt, hogy csatlakoztathatnék a mostani helyett valami olyan kültéri egységet, amit ha víz ér, csak mosolyog?
-
kmisi99
addikt
válasz
Kernel
#55027
üzenetére
Na valahogy én is így akarom mint te. Egyébiránt lemértem az akkun lévő egyik pólus kábelét, és 2 mm2 kábel, ami max 20A bír el kb, szóval nyilván a gyártó is túlbiztosít, én se hiszem, hogy 10-15A több terhelés lenne.
Én úgy csináltam, hogy 2x3db cellát sorba kötöttem, majd az így létrejövő két akkupakkot párhuzamosítottam. Vagy érdemes úgy ahogy te, hogy kettessével párhuzamosíok 2x3db ot majd a létrejövő 3 "cellát" sorba kötöm.
Én is mértem a cellákat, nekem kb 1V ot esett a feszültség maximális fordulaton.
Egyébként, te hogy töltöd? Külön külön minden egyes cellát egyesesével?
-
Kernel
nagyúr
válasz
kmisi99
#55024
üzenetére
A műszerzsinór ellenállása is meghamisíthatja a mérést, vagyis csökkenti az áramot. Amikor én mértem, banándugóra forrasztottam rövid és vastag vezetéket, úgy iktattam be. Ahogy ráfogtam a tokmányra, 10 A körül járt, ha jól emlékszem, az eredeti 12V Ni-Cd akkuval.
De ahogy említettem korábban, 3S Li-ion konfigurációban kicsit keveselltem a feszültséget és a fordulatot is, igaz csak használt laptopakkut pakoltam bele, ami nyilván esik terhelésre, de azért nem vészes mértékben.
Úgyhogy inkább 4S lett a vége, az is kettesével párhuzamosan, tehát egy komplett 4S laptopakku belét emeltem át. Ami az eredeti céljára már használhatatlan volt, de itt rendesen működik.
Még mindig védelem nélkül fut (de azért figyelem a feszültségét, illetve töltök rá), bár én is akarok majd rendelni hozzá valamit.
-
#55026
gyenesmartin
őstag
kmisi99
#55024
gyenesmartin
őstag
válasz
kmisi99
#55024
üzenetére
Gondolom abban a fúróban 755-ös vagy 775-ös DC motor van, ezért ilyen nagy az üresjárati áramfelvétel.
Ezek a motorok 200-300W-ot adnak le a tengelyen. Tehát felvesznek vagy 400-500W-ot. Itt még alig van lefogva. Ha teljesen le vannak fogva képesek felvenni 80A-t is könnyedén. Tehát lehet hogy erősnek fog tűnni a fúró, de még közel se lenne kihozva belőle a max. -
kmisi99
addikt
Na lemértem multival, indításkor 6-8A be belekap a fúró, de maximális fordulaton kb 3A vett fel, ami ha 2x3 cellára nézve már teljesen tűrhető áramfelvétel. Ahogy néztem 4-5A-t még elbírnak azaz a 2x3 cella 10A-t is elbír. Mellé találtam 15A ig terhelhető védelmi áramkört is. [link] Persze ez "üresjárati terhelés" Nem tudom, hogy viselkedik egy DC motor terhelés hatására.
Egyébként laptop akkukból bontott cellákról van szó. Ami tudom nem nagy áramfelvételre lett tervezve, de multiméter alapján meg se fog kottyanni 3A.
-
#55023
gyenesmartin
őstag
And
#55020
-
And
veterán
válasz
robohw
#55021
üzenetére
Szerintem ez elsősorban nem elektronikai, hanem programozástechnikai kérdés. A legjobban egy olyan mikrokontrollerrel járnál, amelyik mellé nem kellene külön ((E)EP)ROM-ot vagy RAM-ot telepítened, mivel ez eleve bonyolultabbá teszi az életed, portokat foglal az MCU-n és helyet a nyákon. Épp ezért manapság már nem annyira divat, a mai modern μC-k elegendő belső RAM-ot és nem felejtő program- valamint adattárat tartalmaznak, jól be lehet lőni a megfelelő képességekkel rendelkező típust.
De ha utóbbiak programozása gond, mert nem ismered a felépítésüket, a hozzájuk használható fordítókat, vagy egyszerűen nincs lehetőséged / időd megfelelő gyakorlatot szerezni ezekben, akkor muszáj olyat használnod, amit ismersz. Ezt viszont mi innen kívülállóként nem fogjuk tudni eldönteni helyetted. Ha az ember már elég tapasztalatot szerzett valamelyik típussal, családdal, akkor utána nyilván nyűg - meg rengeteg idő - megtanulni egy újabb, más kontroller alkalmazását. Ezért maszek célra egyáltalán nem biztos, hogy kifizetődő erre energiát és pénzt fordítani.
Azzal biztosan nem vagyok itt egyedül, hogy nem tudom, mi is az az SBC (talán ez?), és hogy mi a feladata egy kontrollernek egy ilyen alkalmazásban illetve miért kell hozzá még egy PC-s terminálprogram. -
robohw
aktív tag
Üdv Mindenkinek!
Gondolkozok egy SBC megépítésén, csak azt nem tudom eldönteni, hogy mivel jáérnék jobban?
Lehetőségek:
- 6502-es, 8 bites CPU, mellé 62256 (32 kByte) RAM és 8/16 kB flash ROM avagy,
- at89S52 mikrokontroller és mellé a 62256-os RAM.Utóbbi előnye talán a kontrollerben található 8 kB epROM, mert így nem kellene epromégetővel és egy plusz alkatrésszel (ami növeli a pcb méretét) foglalkoznom. Az eszköz SPI-n keresztül felprogramozható. PC parallel portja kell hozzá és pár darab ellenállás.
Előbbi viszont számomra egyszerűbb. Könnyebb a CPU programozhatósága, viszont a ROM felprogramozásának nyűgje riasztó.
Mindkét esetben uart-os, PC-n futó terminál programos vezérlésben gondolkodom.
Szóval, szerintetek melyikkel járnék jobban?Válaszokat, véleményeket előre is köszönöm.
-
And
veterán
válasz
kmisi99
#55017
üzenetére
A nagyobb áramú akkus szerszámgépek eleve olyan cellákat igényelnek, amelyeknek kicsi a belső ellenállásuk. A védőáramkörök pedig jelentős plusz ellenállást képviselnek még akkor is, ha épp nem reteszelnek. Az általad belinkelt áramkör konkrétan 45mΩ soros ellenállást képvisel, ez pedig nagyságrendileg duplája egy nagyobb áramú terhelésre szánt cella saját belső ellenállásának. A védőáramkörök közelítőleg 2*C áramterhelést szoktak megengedni, vagyis az ilyenekkel ellátott protected cellák nem alkalmasak extrém áramú terheléshez.
Amúgy az, hogy '18650', még nem jelent semmit, mert nagyon sok általános típus (meg rengeteg gagyi) 18650-es lítiumion akku beszerezhető, de ilyen célra tényleg olyanokat kell használni, amelyek erre alkalmasak. Ezek általában az ebben a méretben megszokottnál kisebb kapacitással, és igen alacsony belső ellenállással rendelkeznek. -
kmisi99
addikt
Heló! Lenne pár akkus kérdésem.
Első körön. Ha adott egy akku amit mondjuk 2A rel tudok terhelni, ha 3 ilyet sorba kötök akkor 6A-nyi terhelést el fognak bírni?
Egy sima 12V bosch akkus csavarozónak vajon hány Amper kellhet teljes fordulaton, teljes terhelésnél?
18650 es cellákkal, és ilyen védelmi áramkörrel akarom újjáépíteni az akkuját a fúrónak, de a védelmi áramkör max 5A bír el. [link]
-
#55016
darvinya
titán
tordaitibi
#55015
darvinya
titán
válasz
tordaitibi
#55015
üzenetére
Gyártathatot írtam, nem azt hogy gyártok.
-
#55015
tordaitibi
veterán
darvinya
#55014
-
And
veterán
válasz
artiny
#55008
üzenetére
"Led es a 3,3V kozze szukseges ellanallas ?"
Ezt tisztességesen csak akkor fogod tudni, ha megnézed az adott kijelzőmodul adatlapját. Azon szerepelnie kell a legnagyobb megengedhető ledáramnak, és a névleges nyitófeszültségnek is. Utóbbiból kiderül, ha több led soros / vegyes kapcsolásáról van szó. Emlékeim szerint a sima alfanumerikus LCD-ken a kivezetések neve sima A és K volt, tehát áramkorlát nem volt a körben. Itt viszont simán LED (és nyilván a GND a másik pont) a pin neve, és a nyákon látszódik egy azzal a jellel soros 10Ω-os ellenállás (R1). Ez elég kicsi, lehet, hogy 3,3V-os meghajtáshoz elegendő, de akkor is utána kellene nézni. -
artiny
őstag
-
Újra nagy kamerahekkelésbe szeretném vágni a fejszémet. A cél egy ehhez hasonló, előretolt szenzorú gépezet összehozása (természetesen egy lényegesen olcsóbb, a6000-es kamerából).
Itt írnak hosszabbított CMOS kábelről, viszont "természetesen" a saját terméküket védve nem mondják, honnan van:
Milyen kábel lehet ez, és hol lehet ilyet levadászni?
-
And
veterán
válasz
artiny
#55005
üzenetére
Egy leírás a bekötésről: [link]. Azon a rajzon a display modul Reset-pinje el van kötve (láthatóan két D8-pinje van az arduino-nak), a kódból viszont egyértelműen a D9-re megy. Amúgy míg a kontroller belső SPI-moduljának kötött pinjei vannak - a képen, amit csatoltál ez jól látszódik: D10..D13, ebből az adott modul hármat használ, a MISO-pint nem -, a másik két jelvezeték (A0 és Reset) valószínűleg akármelyik szabad digitális I/O-pinre átportolható a kontrollernél. Vagyis utóbbi kettőt oda kötöd, ahová tetszik, ezek már nem részei az SPI-adatbusznak, de ha az adott library képes kezelni ezeket a jeleket, akkor annak hívásánál valószínűleg meg lehet adni, hogy fizikailag mely porton találhatóak. A Reset-pin fixen vagy ellenálláson keresztül 3,3V-ra is köthető, ha nem használod. A modul elvileg 3,3V-os jelszinteket fogad, aztán vagy tolerálja az 5V-os jeleket, vagy nem, az előbbi linken e probléma áthidalására szinteltoló áramkört alkalmaznak.
-
artiny
őstag
hello
Tudna valaki segiteni abban,hogy hogyan kene bekotnom a displayt (1.44" spi 128 x 128 v1 ) a mikrokontrollerral (NUCLEO-L152RE - STM32 Nucleo-64).
A pinek igy neznek ki:
k e p menyitasa -
And
veterán
válasz
Gabesz87
#55003
üzenetére
Wifi + nethozzáférés kell neki, de ha ez megvan, akkor akárhonnan vezérelhető a mobiloddal (ha annak épp van internetkapcsolata). A kimenete egy sima 10A-es relé, vagyis ekkora áramig - rezisztív terhelésből 2,3 kW-ig - bármilyen fogyasztót rá lehet kötni. Sajnos -tól -ig időzítést nem támogat egyelőre, csak olyat, hogy adott időpontban be- vagy kikapcsoljon. Az időzítés lehet egy alkalomra szóló vagy ismételt, utóbbi esetben a hét egyes napjaira külön-külön beállítható, hogy engedélyezed-e. Ezen kívül tud olyat, hogy visszaszámlálás mód, ekkor megadhatod, hogy az indítás pillanatától adott idő elteltével kapcsoljon be vagy ki.
-
Gabesz87
veterán
Jól hangzik, csak nem vagyok benne biztos, hogy 100%-ig értem, mi is ez. Lényeg, hogy nekem egy terrárium fölé rakott izzót, vagy LED szalagot szeretnék ezáltal működtetni (távolról, vagy pedig szabály szerint ki-bekapcsolni). Erre akkor megfelelne? Ahogy látom a példa alapján egy vizes automatát is rá lehet kötni, akkor gondolom egy lámpát is ugyanígy!?
-
And
veterán
válasz
Gabesz87
#54990
üzenetére
Például ezt a típust: [link] az Aliexpress, Banggood valamivel 7 USD alatt kínálja. Az egyetlen hátránya lehet számodra, hogy nem villásdugóban és dugaljban végződik, hanem sorkapcsai vannak, de akár be is dobozolható célszerűen valamilyen műanyag házba. A regisztrációt követően mobil applikációval távolról kapcsolható, megosztható mással, többféle időzítést is támogat a legújabb firmware telepítése után. Helyi ki / be kapcsolás is lehetséges egy szimpla nyomógombbal.
habar kicsit draga
Szóval holnap a töltő részét szétszedem és megnézem mi lapul benne.
Új hozzászólás Aktív témák
ekkold- Elder Scrolls IV - Oblivion - Olvasd el az összefoglalót, mielőtt írsz!
- Autós topik
- Motorola Edge 40 - jó bőr
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- BestBuy ruhás topik
- Synology NAS
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Parfüm topik
- Casco és kötelező gépjármű felelősségbiztosítás
- További aktív témák...
- Microsoft Surface Pro 7 - Újszerű, dobozban, gyári töltővel, billentyűzettel
- Epson Workforce DS-530II Dokumentum szkenner
- Samsung Flip 2.0 PRO 65" WM65R + Connectivity tray + Gurulós állvány
- Wacom Cintiq DTK-2260 - Digitális rajztábla
- Macbook Pro 13" 2020, M1, 16GB RAM, 256 GB SSD, Touchbar, tökéletes álapot!
- Azonnali készpénzes Intel i3 i5 i7 i9 12/13/14 gen processzor felvásárlás személyesen / csomagküldés
- BESZÁMÍTÁS! Asus H110M-K i7 6700 16GB DDR4 480GB SSD GTX 1660Ti 6GB Rampage SHIVA FSP 550W
- BESZÁMÍTÁS! Logitech G923 kormány + Driving Force Shifter garanciával hibátlan működéssel
- Nvidia Quadro P400/ P600/ P620/ P1000/ T400/ T600/ T1000 - Low profile (LP) + RTX A2000 6/12Gb
- Csere-Beszámítás! RTX Számítógép játékra! I5 13400F / 32GB DDR5 / RTX 4070 Super / 1TB SSD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
