Kernel
nagyúr
válasz
Kernel
#55465
üzenetére
Korábbihoz még hozzáfűzném, ami azóta jutott eszembe, a teljesebb kép kedvéért:
– Egy rendes labortáp követelménye a galvanikus elválasztás a hálózattól, kettős táp esetén egymástól is. Előbbi életvédelmi szempontból, utóbbi a független felhasználhatóság miatt.
A földeléses dugóval szerelt téglatápokban a hálózati védőföld össze van kötve a kimeneti GND-vel. Ettől még használható ugyan, csak erre mindig gondolni kell, hogy jobb esetben csak földhurok, rosszabb esetben zárlat is lehet belőle, ha véletlenül különböző potenciálokat hidal át. Az áramütés lehetőségét is illik ilyenkor megemlíteni, erre odafigyelni.
– A step down konverterek kimenetén kisebb-nagyobb puffer van, aminek rövidre zárása szikrával, pillanatnyi túlárammal is jár, ezért az ampermérős záráshoz célszerűbb előbb áramtalanítani, utána bekapcsolni. A rövid túláram a kondenzátort és a söntöt érinti csak, egyéb alkatrészekre nem káros. Ezekre sem túlzottan, de azért a nagyobbik konverter 2000 μF kapacitását már nem olyan jó csattogtatni.
Az igazi labortáp nem tárol energiát a kimenetén, így rövid időre sem tud a beállított CC-korlátnál nagyobb áramot leadni, ami a terhelés védelme szempontjából sem közömbös. Ezt viszont lineáris, disszipatív szabályzóval lehet a legjobban megoldani, tehát ez a másik különbség, a step down áramkörhöz képest.
– Li-ion akkunál a töltőáram tizedét említettem a végállásnál, de konkrétabban a C/10 értéket kell figyelni, hogy mikor esik alá (tehát akkor is, ha nem 1C töltőáramot választok). Ezért is jobb erre a célra egy digitális kijelző, amin jobban követhető a folyamat, mint a panelon lévő C/10 LED időnkénti figyelése, amiből nem lehet még saccolni sem, hogy kb. mennyi van még hátra. Vagy, amikor a közelítés miatt már le is vehető, mivel ez amúgy sem egy kőbe vésett érték.
-
-
#55493
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Nem tudjátok honnan tudnék szerezni 60mm-es 20KBM2x2, 4-4 lábú csúszópotit, Mixvibes USB-s lejátszóhoz? Egyszerűen sehol nem találok, csak más méretet vagy csak 10k-s kivitelben.
-
#55492
Flashback
addikt
csabyka666
#55490
válasz
csabyka666
#55490
üzenetére
Kínából van kisebb olcsón: [link]
Mert nem lehet elég hely egy munka asztalon...
-
-
#55490
csabyka666
veterán
Üdv mindenki!
Erről az állomásról van valakinek tapasztalata? Jó lenne végre egy normális forrasztó, illetve egy olyan eszközre is szükségem lenne, amivel tudok normálisan reflow-zni.
Köszi a válaszokat előre is!
-
Van egy ilyen toroid trafóm, ha jól emlékszem, egy UPS-ben volt. Szekunder oldalon a négy kivezetésből a fehér és a szürke közösítve van. A fekete és közös között 2,4 ohmot mérek, a barna és közös között 0,3 ohmot. Érhet ez valamit?
-
-
lupu500
tag
válasz
Barret001
#55479
üzenetére

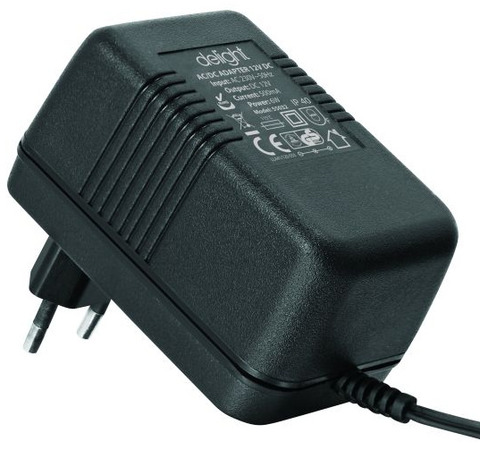

A táp 12ac-s természetesen nem pont 12v-t ad ez kb 13.5vac körül van. A kondenzátor amit használtam 470 mikroFarad csak nem írtam így ki és 16 Vo-s. A feszültség túl sok nekem amit a kondi bekötése után mérek több mint 20 Vdc. Ennek 13-14 vdc-nél nem kellene többnek lennie mert elégnek a ledek. ezért kérdeztem mit kell még beépíteni hogy a kimenő fezsültségem lessen. Üdv
-
-
mezis
félisten
válasz
lupu500
#55475
üzenetére
Ha csak egyszerűen LED áram korlátozását kell megoldani, akkor a megfelelően méretezett ellenállás is megteszi. (Ha nem vibrál a LED, akkor még az elkót is kihagyhatod, ami bizonyára 470mikroF (μF) és nem 470milliF.)
Ha más elektronikát is ez lát el árammal, akkor a legolcsóbb egy "Step Down Converter"
-
Ribi
nagyúr
válasz
lupu500
#55475
üzenetére
Kérdés, az a 12VAC az mennyire 12VAC?
Mert 12VAC az egyenirányítva 12*1.41, vagyis kb 17VDC minusz diódán eső fesz. De trafó terheletlenül általában többet ad. 20V kicsit soknak tűnik.
Kondi nélkül nincs VDC értéked, csak a mérő műszer átlagol.
Milyen táp adja a 12VAC-t? -
lupu500
tag
válasz
krisztianAMG
#55474
üzenetére
Sziasztok! Segítségre lenne szükségem egy egyszerű 12v-os egyenirányító megépítéséhez. Van 12vac feszültségem és kellene 12vdc. Vettem egy gracz hidat értelem szerűen bekötöttem de amikor a +/- lábak közé betettem a 470mF kondit a kimeneti feszültség elment 20 vdc fölé. Kondi nélkül van 13Vdc körül kb annyi mint a bemenő váltó. Mit kell a Gracz után beépíteni, hogy meglegyen a 12vdc fezültség vagy legalább is közelítő értékben. Led kijelzőt hajtana meg egy fotocella visszajelzéseként, minimális áram erősség van 0,5A alatt, a 12vac bemenő feszültség adott.
Ha valakinek van ötlete írja meg mit kell csinálnom nem vagyok annyira jártas az elektronikában. Köszi -
#55474
krisztianAMG
senior tag
mezis
#55473
krisztianAMG
senior tag
Szerencsém volt, közvetlenül a fólia alatt volt összeforrasztva a két tekercs.
Így most már elérte végleges állapotát a labortápom. Két darab 0-28V/2A modul, melyek a középső kapcsolóval sorba kapcsolhatóak. Van még bent egy fix 12V/2,5A + 5V/2A kapcsoló üzemű táp is, és még egy apró, szimmetrikus 5 és 12V-os kimenettel rendelkező panel (ez már felesleges, nem volt drága, és volt még szabad hely. ). A jobb oldali panel a borda hőmérsékletét figyeli: a középső nagy szám az aktuális hőmérséklet, 55°-nál kapcsol be, és ha visszahűl a jobb oldali értékre, akkor elenged a relé. A nagy kapcsoló melletti potméter egy apró step-down modulhoz kapcsolódik, amivel a venti fordulatát lehet szabályozni. Trafóval, mindennel együtt nagyjából 50€ lett a vége.
-
#55473
mezis
félisten
krisztianAMG
#55471
mezis
félisten
válasz
krisztianAMG
#55471
üzenetére
Elvileg igen. Ha nincs szerencséd, akkor mélyen bent van a menetek alatt a középkivezetés.
-
#55472
Barret001
addikt
krisztianAMG
#55471
Barret001
addikt
válasz
krisztianAMG
#55471
üzenetére
Igen.
-
#55471
krisztianAMG
senior tag
krisztianAMG
senior tag
Ha van egy toroid trafóm, aminek 27-0-27 kivezetései vannak, de én galvanikusan elválasztott 2x27V-ot szeretnék, akkor csak annyi a dolgom, hogy a középső kivezetést kibontom, és szétválasztom? Tehát, hogy a tekercs két fele ne legyen sorban, hanem 4 kivezetése legyen?
-
#55470
MasterMark
titán
trialboj
#55469
-
trialboj
őstag
Üdv,
Arra lennék kíváncsi hogy az usb elosztó használata ront valamit a jel erősségén/minőségén?
Egy 3mes kábellel szeretném a géptől kicsit távolabb vinni a versenykormányt... de mivel csak 1 kábelem van és legalább 3 kellene gondoltam beledugok egy elosztót. Így viszont egy kábelen kellene menjen, az egér a bill, és a pc kormány jele... ez gond lenne?
Köszönöm
-
kmisi99
addikt
Ez ugyan az amit linkeltél csak kicsit olcsóbb. [link]
Attól függ hány amper kell? Mert amiket megadnak azok az elméleti csúcs teljesítmények. Amiket küldtél azok papír forma szerint 5A re képesek, de gyakorlatban 3A körül hűtés nélkül már elszállnak. Amit én linkeltem 12A az is igazság szerint 8A körül már leolvad, néztem róla terheléses videót.Szóval ezek alapján kalkulálj. Én is laptop tápról fogom járatni.
Kernel Na így már minden tiszta, így már megy az akku töltés, köszi a segítséget.
-
Kernel
nagyúr
válasz
kmisi99
#55464
üzenetére
Az maga a túláramvédelem, a CC-korlát. Amellett, pontosabban előtte a step down IC-ben is van egy belső védelem, de az nem szabályozható, csak a max. terhelést korlátozza.
Ha a zárlat pillanatában a CC-trimmer véletlenül túl magas értékre van állítva, akkor az IC-védelme letilt, LED-ek kialszanak, megszűnik a kimenő feszültség.
Noha ez a kétlépcsős védelem jó, de azért célszerűbb kis értékről indulva szabályozni felfelé.
A CC-trimmer is az óramutató járásának irányába növel általában, tehát először le lehet letekerni (az alsó végállást jelezheti halk kattogás, ahogy a csigatengelyen átugrik), utána az ampermérővel rövidre zárni a kimenetet, majd növelni az áramot. Ez a zárlat teljesen ártalmatlan, erre van tervezve.
-
-
Kernel
nagyúr
válasz
kmisi99
#55462
üzenetére
Attól függetlenül, CV-módban normális, hogy nem lehet áramkorlátot állítani, mert ilyenkor a felvett áramot a fogyasztó határozza meg.
CC-módban van értelme, illetve lehet áramot szabályozni.
Li-ion akku töltésekor vagy az elején kell beállítani az áramkorlátot, amikor még az akku lehúzza a feszültséget, vagy a tápot rövidre zárni és úgy beszabályozni.
Végfeszültséghez közeledve az akku egyre kevesebb áramot vesz fel, ha kilép a CC-módból, ott már hatástalan az áramkorlát.
-
#55462
kmisi99
addikt
gyenesmartin
#55461
kmisi99
addikt
válasz
gyenesmartin
#55461
üzenetére
Csak annyi volt a gond, hogy zsák szar a labortáp, a második labortáp 4. kimenetét sikerült életre kelteni amin lehet is az ampert szabályozni, de csak kíváncsiságból kicsit töltöm vele, annyira szar, hogy ha már kicsit csúnyábban nézek a potméterre akkor 3-4 tized voltot ugrál. Van itt a cégnél vagy 5 labortáp, hát nem bíznám rájuk az akkut, majd amit én csinálok, az fasza lesz.
-
#55461
gyenesmartin
őstag
kmisi99
#55460
gyenesmartin
őstag
válasz
kmisi99
#55460
üzenetére
Merítsd le először az akkut szerintem.
Tudtommal CV akkor világít, ha a kimenet elérte a beállított feszültséget (vagy legalábbis közel van hozzá), CC, pedig akkor ha az áram.
Próbálj meg 4.2-őt beállítani. De ha használt laptop akksikról van szó, amik már elég régiek, lehet túl nagy a belső ellenállása. Nekem is vannak ilyenek, kb 200 mΩ az ellenállásuk. -
#55460
kmisi99
addikt
gyenesmartin
#55459
kmisi99
addikt
válasz
gyenesmartin
#55459
üzenetére
Kb 3,8-9V on volt az akku. Lehet csak szar már a labortáp és a beállított 4,1V hoz már a 3,9 túl közel volt. Mert amúgy marha szarul lehet beállítani, régik a potik rajta.
Mit kellene mutatnia töltés közben a labortápnak? A CC nek kellene világítani, vagy egyiknek se?
~1m 1,5mm2 vezeték, de mint láthatod korkodil csipeszes megoldással van rákötve.
-
#55459
gyenesmartin
őstag
kmisi99
#55458
gyenesmartin
őstag
-
kmisi99
addikt
Kíváncsiságból felraktam 18650 akkukat labortápra tölteni, most vagy én nem értek hozzá, vagy a labortáp szar. De átváltok az Amper nézetre, hiába tekergetem a coarse potikat, nem történik semmi, szép lassan csökken a kijelzőn az érték ahogyan töltődik fel az akku.
Jelenleg a képen 420mA van valószínű. Sajnos az itt lévő multiméterem amper mérője beszart kicsit, szóval csekkolni nem tudom.
-
Barret001
addikt
Dolgoztam sokat műanyaggal hűtőgépgyárban!
Na az durva
Mint a kondenzátor felépítése
A műanyag lapok között papír van,hogy ne karcolódjanak.
Csak úgy lehet hozzányúlni,hogy előtte kisütöd egy földelt dróttal..
8-10 centís ívek voltak,több méterről hallható csattanás kíséretében. -
kmisi99
addikt
Igen munkatársaim is mesélik, hogy többször csapta meg őket a 230, aztán még itt vannak, csak még azóta is fáj a közvetlen rázás helye, én meg ilyen "áramütéskor" mindig ráparázok a dolgokra.
De végül is megérte, megspóroltam a cégnek egy 10 000ft os ventilátort cserét, csak meg kellett olajozni a csapágyat.
-
kmisi99
addikt
Sziasztok, a kóbor áram mennyire veszélyes? Projektort "szereltem" Kb 5 perce volt már áramtalanítva aztán a tápellátás részénél némi kóbor áram megcsipkedett. Nem volt kellemes, de semmi komoly áramütés. A jobb kezem egyik ujja zárt össze valamit. Ilyenkor mindig csak az ijedtség rájátszik, mikor telefon töltőben kondi még nem sült ki és az csapott meg már attól komolyan beparáztam, pedig az tényleg kis semmiség.
-
Kernel
nagyúr
válasz
xxxjjjkkk
#55451
üzenetére
Azt mondjuk mérni szoktam kapásból, mert a LED-eknek van szórása, az öregedés során nőhet is a felvett áram. Már csak az érdekesség kedvéért sem árt megnézni.
Ha meleg, de nem forró, az pont lehet a tervezett hőmérséklet. Vagy még ki sincs hajtva. Zárt tápoknál (téglatápok stb.) a hűtőlemez közvetlenül a burkolatnak adja át a hőt.
-
xxxjjjkkk
senior tag
válasz
darvinya
#55450
üzenetére
És a zacsi?
Hogy ON is legyen, vettem meanwell kapcs üzemű tápot, led szalaghoz, felül szoltam méretezni, 30%al. A 14W ra vettem 18Wos tápot, de itt most valami árulás van, mert meleg.
Mennyire gond a melegedés vajon?
Olyan jómeleg, de nem forró. Ezt az ip67 verziót nem ismerem.
[link]
Lehet mégse 14W az a szalag. -
xxxjjjkkk
senior tag
válasz
darvinya
#55448
üzenetére
Az nem érdekel, a kiszolgálás alapvető milyensége nem tetszett, de lehet csak egyszeri eset volt, ha előfordul máskor is kifejtem, csak az eladót sem akarom olyan helyzetbe hozni. Hátha olvassa valaki olyan is.
A bolt egyébként tetszett, nekem a lomex is tetszik. A hqelektronika típusú boltok már annyira nem jönnek be, ok, hogy a készlet 3 százaléka van kirakva, de akkor is.weben szoktál rendelni? Mennyi idő alatt rakják össze? (fennti kettő még aznap)
meg a gyengém, kis felcimkézett átlátszó zacsi, van-e? vagy egybedobálnak mindent*utóbbi, a rendszerezés miatt fontos szempont nálam, nem gyönyörködni akarok benne
-
-
-
kmisi99
addikt
-
darvinya
titán
-
Sokimm
senior tag
Sziasztok!
Van egy újabb problémám, amire Ti szakik szerintem egyből tudtok mondani valami hasznosat.
Szeretnék építeni egy hall sensor alapú joystickot (vagy hogy hívják amivel a repülőt vezetik?), alapul véve ezt az irományt:
http://www.mycockpit.org/forums/content.php?r=88-Hall-Effects-Sensors-to-make-a-joystick
Olvasgatva a netet (milyen szenzort vegyek), az érzékenységénél fogva problémába ütközök.
Találtam az adatlapok közt lineárisból 5mV/g és 9mV/g verziót, de nem tudom, hogy szükséges-e ilyen pontos egyáltalán. Szerintetek?
És az első kérdés azért jött létre, mert nem találok (ebay-en sem) olyat, amiket kinéztem:
1321 EUA-T, 1324 LUA-T, 1389 LUA-9-T, 1389 LLHLX-9-T
5V meghajtás, és az első weblap ajánlott pontossága alapján minimum 4 vagy 5mV/G érzékenységet nézek.
Más márkák ezt az érzékenységet mV/mT értékkel adják meg (1mT=10G)Tehát akkor ez is jó lenne(nem, mert nem lineáris, hanem bipolár)(4mV/G=40mV/mT): DRV5053CA.Viszont ez is jónak tűnik: A3515
Viszont egy magyarországi boltban (lomex, elektrokontha, van más?
) sem találok nekem megfelelő paraméterű, lineáris szenzort.Kell nekem egyáltalán ilyen pontos cucc? Ha igen, akkor hol vásárolnátok ilyet? Ha nem kell nekem, akkor milyennel pótolnátok?
A válaszaitokat előre is köszönöm!
-
#55433
kjani18
őstag
tordaitibi
#55432
kjani18
őstag
válasz
tordaitibi
#55432
üzenetére

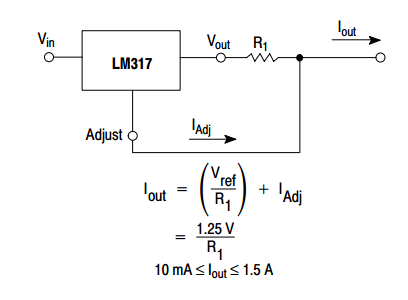

A 3 amperes ic kell hozzá hűtéssel, és legalább 5W-os poti.
Ez a legegyszerűbb, konstans áramot biztosít a kisütés végéig.
-
#55432
tordaitibi
veterán
Kérnék linket, rajzot nagyobb áramú állítható áramgenerátorhoz.
8-20 amperórás ólomakkuk beállítható áramú kisütéséhez kéne.
Valami potis állítású, ne a nagyáramú ellenállásokat kelljen átkapcsolgatni.
0,5-3 amperig kb.A 10,5 voltnál lekapcsoló komparátor már kész van hozzá.
-
vizimento
senior tag

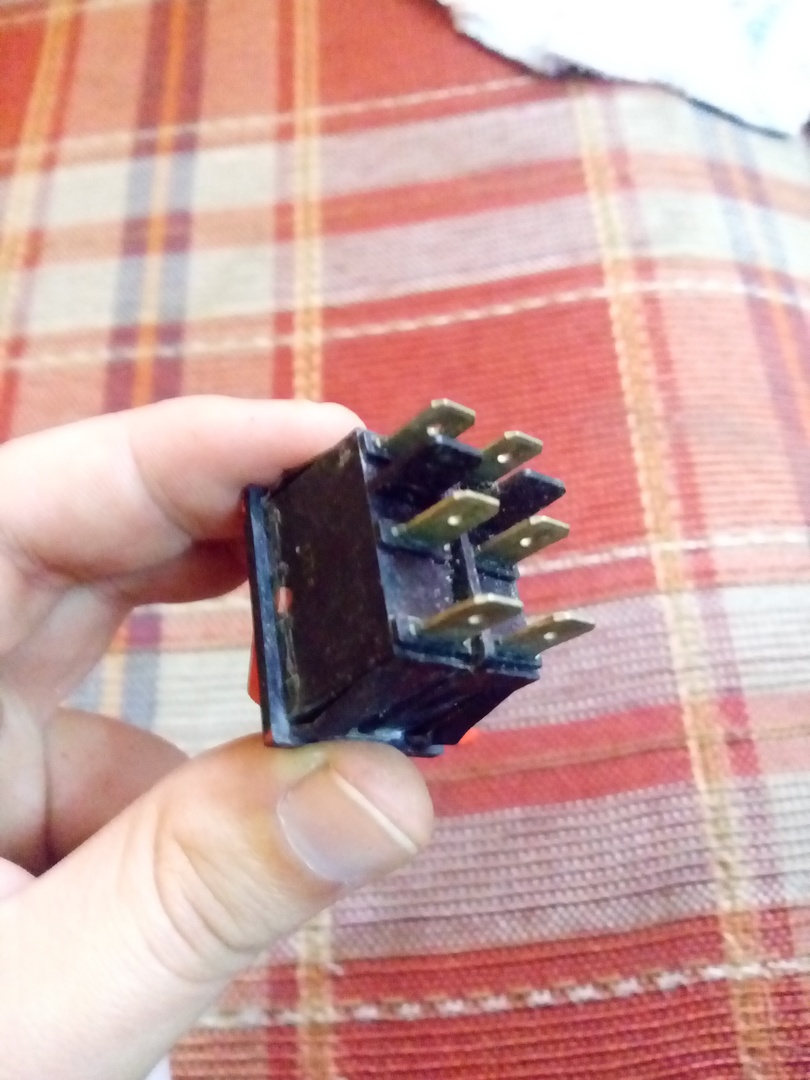

Van egy ilyen szerkezetem, nem tudom mi a hivatalos neve.
6 lába van, előről pedig egy kapcsoló.
Elméletben ez az irányváltója egy motornak (gyerek elektromos kisautó előre-hátra menet).
Az előző tulaj úgygondolta jobb ha a gyerek csak előre tud menni így kiszeretlte.

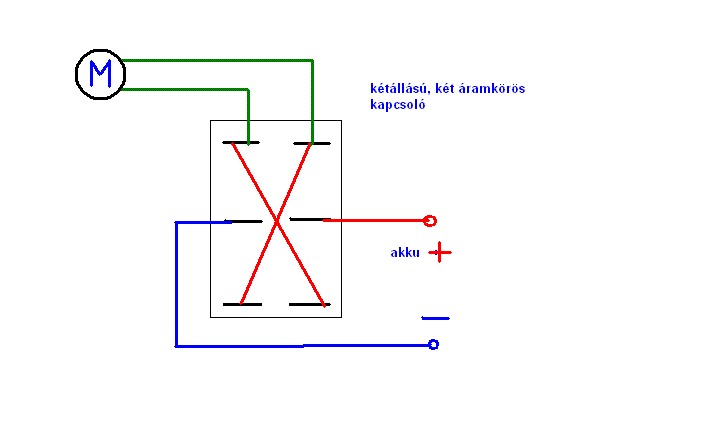

Hogy tudnám visszakötni? Tudna valaki egy segíteni a bekötésében?
Köszi!
-
tvamos
nagyúr

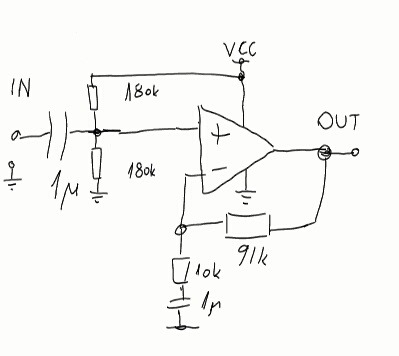

Ha így csinálod a nem invertáló erősítőt, akkor fog 10-et erősíteni ac-re, de dc-re csak 1-et.
Ha méregetni akarsz, akkor az az első, hogy előkapod az oszcilloszkópod, a funkció generátorod. (Ha nincs a fiókban, akkor tudsz letölteni pc hangkártyára, generátort akár mobiltelefonra is.)
Kell multimeter is.
1 a dc szinteket kell ellenőrizni, az ic mindkét bemenetén, és a kimenetén is fél táp kell legyen.
2 ac-t kell kötni a bemenetre, a + bemenetén mért kell kb. 10 szeresse kell legyen a kimenetén.
Ha nem elég a kimeneti helyszint, kösz kettőt egymás után.
Ha le kell venni a kimenetről a dc-t, akkor kell oda kötni egy kondit. -
#55423
kmisi99
addikt
gyenesmartin
#55422
kmisi99
addikt
válasz
gyenesmartin
#55422
üzenetére

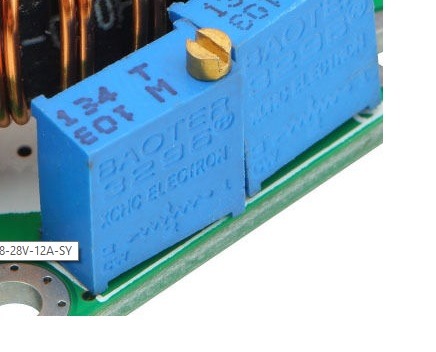

Köszi, akkor veszek hozzák 2 olyan precíziós potit amit ajánlottál.
-
Kernel
nagyúr

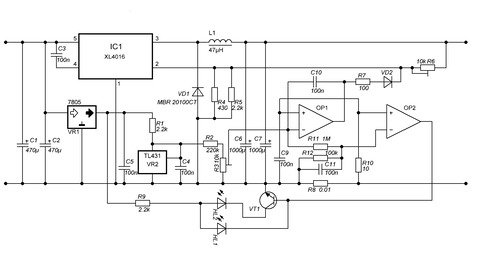

Trükközik rendesen a srác, csak nem tudom, hogy szándékos vagy tévedés, mert egy szóval sem látom említeni.

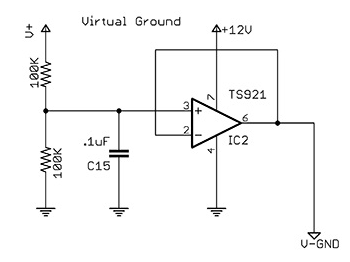

Az a rajz úgy lenne korrekt, ha az IC-k V- pontja nem GND-re menne, hanem lenne még -12V is. Vagy legalább -5V.
A többi GND maradhatna úgy, vagy azokat is lehetne negatívra kötni (a bemeneti pontok kivételével), csak akkor a LED-eket is sorba kellene kötni, mert több táp jut nekik.
Abban a formájában, negatív táp nélkül a műveleti erősítők egyszerűen levágják a kimenőjel negatív félperiódusát (nem tud kivezérlődni abba az irányba), így az eredmény egy durván torzított jel lesz. A LED persze nem hangszóró, ezt a torzítást senki nem fogja érzékelni, bár szerintem a szűrők működésére is hatással van, amiket ő normál jelalakra tervezett. Legfeljebb végül az sem tűnt fel.
(#55419) kmisi99
Ha jobban akarod terhelni, úgyis kell a hűtés is, akkor már jobb a nagyobb.
-
-
Kernel
nagyúr
Melyik kocsiakksi toltot erdemes megepiteni (legegyszerubbet)?
Legegyszerűbb autós töltő:
DC 12V / 500 mA, szivargyújtón keresztül betolva még praktikus is. Trafós adapter lévén nem stabilizált, rugalmasan feljebb szökik a feszültsége, ezért lehet vele akkut tölteni. Éjszakai töltésre, szintemelésre nekem régóta bevált egy hasonló példány. Gyorstöltésre van más természetesen.
Felette áramigénytől is függ, lehet használni az előzményekben szereplő CC/CV modulokat is.
-
Kernel
nagyúr
válasz
Lompos48
#55415
üzenetére
5V-ot kapnak valószínűleg, ahogy a másik hozzászólásomban szerepelt:
https://prohardver.hu/tema/hobby_elektronika/hsz_55377-55377.html
Ez a TL431 változat már valami fejlesztés lehet, régebbinél csak az 5V-ot osztották le.
-
Kernel
nagyúr
válasz
Lompos48
#55413
üzenetére
Persze, így egy 2,495 V-os "zenerként" viselkedik lényegében, csak igen pontos, pláne már eleve stabil feszültséget kap.
Végül a söntön eső változó nagyságú feszültséget hasonlítják össze a leosztott referenciával. Nyilván, ha a referencia nem lenne stabil, elmászna az áram.
-
Kernel
nagyúr
válasz
kmisi99
#55409
üzenetére
Nagyobb igénybevételre mindenképpen, úgy látom, az oroszoknál ennek is van topikja. Most egy kicsit lassan jön be az oldal, először azt hittem, hogy nincs rajz, de mégis:
Lényegében ugyanúgy működik, csak nagyobb áramú IC, nagyobb dióda, mindkettő külön hűtőbordára szerelve.
A konstrukció kisebb hátrányaként szokták említeni, hogy a sönt előtti feszültséget érzékeli és stabilizálja, a söntön eső feszültség már kívül esik a visszacsatoláson. De azon a 0,01 ohmos ellenálláson nem sok feszültség esik, gyakorlatilag nincs jelentősége.
-
#55411
gyenesmartin
őstag
kmisi99
#55409
gyenesmartin
őstag
-
#55410
(jan)
őstag
Papa-Georgo
#1
(jan)
őstag
válasz
Papa-Georgo
#1
üzenetére
Melyik kocsiakksi toltot erdemes megepiteni (legegyszerubbet)?
-
kmisi99
addikt
válasz
Kernel
#55377
üzenetére
Kösz a részletes leírást, a végén lehet tényleg csak 4,1V ig töltöm a cellákat legalább kímélem is őket.
Egyébként ha már otthonra akarnék egy mini labor tápot akkor már érdemesebb lenne kicsivel többet rákölteni és venni egy ilyet? [link]
Egy 24V 3A laptop táppal hajtanám meg, egy kis műanyag dobozba építve egy ilyen kijelzővel. [link], illetve a potmétereket kicserélve rendes kézzel tekerhetőre. Valahogy így valósítanám meg. [link]
-
Tamy
senior tag
válasz
Kernel
#55405
üzenetére
A zenére kialvó led egy része az áramkörnek, mellette lesz még három csatorna, amik zenére villognak. Pontosabban a kimeneten később fet lesz, azon lesznek a ledek, de egyszer simán a kimeneten villogjon megfelelően a led, azzal már lehet vezérelni a fetet.
A 11V kondenzátorral akkor volt, ha ic nélkül csináltam a féltápot, simán két ellenállás+ a kondenzátor, ahogy a Te korábbi rajzodon is. Ha rendesen ic-vel csinálom, akkor beáll a 6V féltáp, de a többi része ugyanaz, mint az előbb.
-
Kernel
nagyúr
Nem biztos, hogy érdemes ebbe munkát fektetni, az akkunak semmiség az a kis terhelés, már amíg nem marad bekapcsolva véletlenül. De még akkor is jobb, mint az izzó, ami egy éjszaka képes nullára meríteni az akkut, míg a hármas kötésű LED 8-9 V alatt megáll, a nyitófeszültség miatt.
Utastérbe a gyári 5 W-os izzó helyett ilyet raktam, jelenleg 12 V-ról 200 mA áramot vesz fel (öregedés során változhat). Az izzónál jóval világosabb, 48 LED, 16x3 kötésben, plusz 16x180 Ω SMD ellenállások.
Ha betennék egy másikat a csomagtérbe is (amire gondoltam már, csak nem létfontosságú), akkor tartanék összesen 400 mA-nél, ami kb. 5 W. Az világíthatna ott nappal is, sokat nem befolyásol.
-
Kernel
nagyúr
Helyes bekötéssel nyilván menni kéne, de az áramkör triac vezérlésére lett kitalálva, ahhoz elmegy az AC-meghajtás.
Itt viszont arról volt szó, hogy LED-et akarsz vezérelni, azt is fordítva, tehát zenére aludjon ki.
Ehhez én mindenképpen diódával kapcsolójelet képeznék, ennek az a szokásos módja. Hogy utána ezt a jelet komparátorral vagy tranzisztorral kezeled, az már mindegy, de egyenirányításra szükség van. Hasonló áramköröket használnak egyébként erősítők automatikus bekapcsolásához is.
-
Kernel
nagyúr
A triacos rajz mindegyik fokozata invertáló, csak a jelölés rossz.
Ha át akarnád kötni neminvertálóra, az nem csak annyiból áll, hogy felcserélni az IC bemenő lábait, az úgy nem működik. Pozitív visszacsatolás itt értelmetlen, nem rezgéskeltőt akarsz építeni, hanem erősítőt.
A 680 ohmok bemenő végét lehetne megcserélni esetleg, de nem érdemes.
Dióda nem azért kell, mert féltáp van, hanem a HF-jel csúcsegyenirányításával egy változó DC-szintet képeznek, ami kapcsolójel céljára alkalmas, például egy tranzisztor bázisának vezérlésére stb.
ha bent hagyom a 100nF-os kondenzátort (C15), akkor közel 11V-ra elmászik a féltáp (12V a bemenő),
Ez szinte az értelmetlenség határát súrolja, a kondinak nincs hatása a DC-szintre, ha zárlatos lenne, akkor is lefelé húzna, nem felfelé:
Tehát így látatlanban rejtély, hogyan sikerült ezt megoldani.
-
tvamos
nagyúr
Ha megy, akkor hasznald egeszseggel!
Az a baj, ha nincs +/- tap, akkor az elso fokozat rogton egyeniranyit, es csunya lesz a kimenete. Ha rakotned az olcso szkopod, latnad, mi tortenik.A fel tapos tortenetnel is az a lenyeg, mint a tobbinel. Ha nem mersz, akkor nem tudod, hogy mi, hogy van. Az a lenyeg, hogy a fel tap legyen az osszes kimeneten. Az meg ugy lesz, hogy szepen levalasztod minden fokozat bemeneterol a DC-t.
Mint a kondenzátor felépítése
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Hacsak nem a minimális referenciát akarják vele elérni. És azzal a kb. max 10A-es áramkorlátot.
Új hozzászólás Aktív témák
ekkold- Nintendo Switch 2
- 45 wattos vezeték nélküli töltés jön az új iPhone-ba
- exHWSW - Értünk mindenhez IS
- iPhone topik
- Elder Scrolls IV - Oblivion - Olvasd el az összefoglalót, mielőtt írsz!
- Milyen alaplapot vegyek?
- Kerékpárosok, bringások ide!
- bitpork: Augusztus 2- szombat jelen állás szerint.
- Apple Watch
- Azonnali alaplapos kérdések órája
- További aktív témák...
- AKCIÓ! Microsoft XBOX Series X 1TB SSD fekete játékkonzol garanciával hibátlan működéssel
- Honor Pad X8a 64GB Wifi,1 év Garancia
- Microsoft Surface Book 3 - 15 col
- BESZÁMÍTÁS! Gigabyte H610M i5 12600K 16GB DDR4 512GB SSD RTX 3060Ti 8GB Rampage SHIVA Seasonic 650W
- Mini PC, tiny PC HP Fujitsu Esprimo i5-7500T
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
