Reneolus
tag
válasz
Kernel
#55199
üzenetére
Köszönöm!
Akkor, ha jól értem, akkor pont az a két vezeték lesz a lényeg, amikben 0V -ot mértem. Az egyik az INC a másik az U/D. Mérésnél melyik láb lesz a föld? 4-es és a 7-es is lehet az? Mit kellene mérnem az 1. és 2. lábon, 0-5V közötti értékeket?Találtam egy másik rajzot:
-
Kernel
nagyúr
válasz
Reneolus
#55198
üzenetére

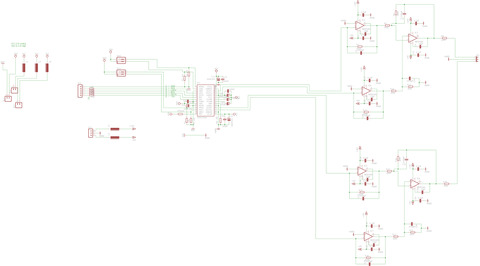

Nincs szükség a 12V-ra, az csak a dobozban lévő áramkörnek kell, de az elhagyható, úgy néz ki. Mutatom ismét, ez csak egy talált rajz az IC-hez:
- Bekapcsolt állapotban meg kellene mérni az IC 1. és 2. lábán a feszültséget, mivel úgy írtad, hogy két vezetéken 0V-ot mértél, de eszerint 5V kellene, arra húzza fel egy-egy ellenállás.
- Szakadásméréssel beazonosítani, hogy valóban ez a két láb van-e kivezetve, illetve lekövetni ezt a részét, hogy mi merre megy, van-e közbeiktatva bármi egyéb.

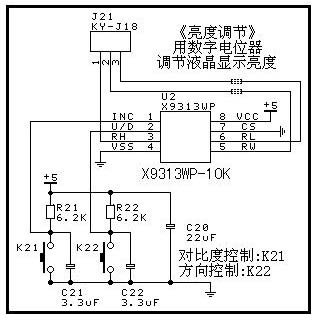

- Szükség esetén beépíteni az R21-22, C21-22 alkatrészeket, tehát a fenti rajzot leutánozni, két kapcsolót is bekötni.(#55197) KaiotEch
Káromkodással ötvözött piszkáláson kívül más eljárás nem jut eszembe.
-
Reneolus
tag
válasz
Kernel
#55196
üzenetére

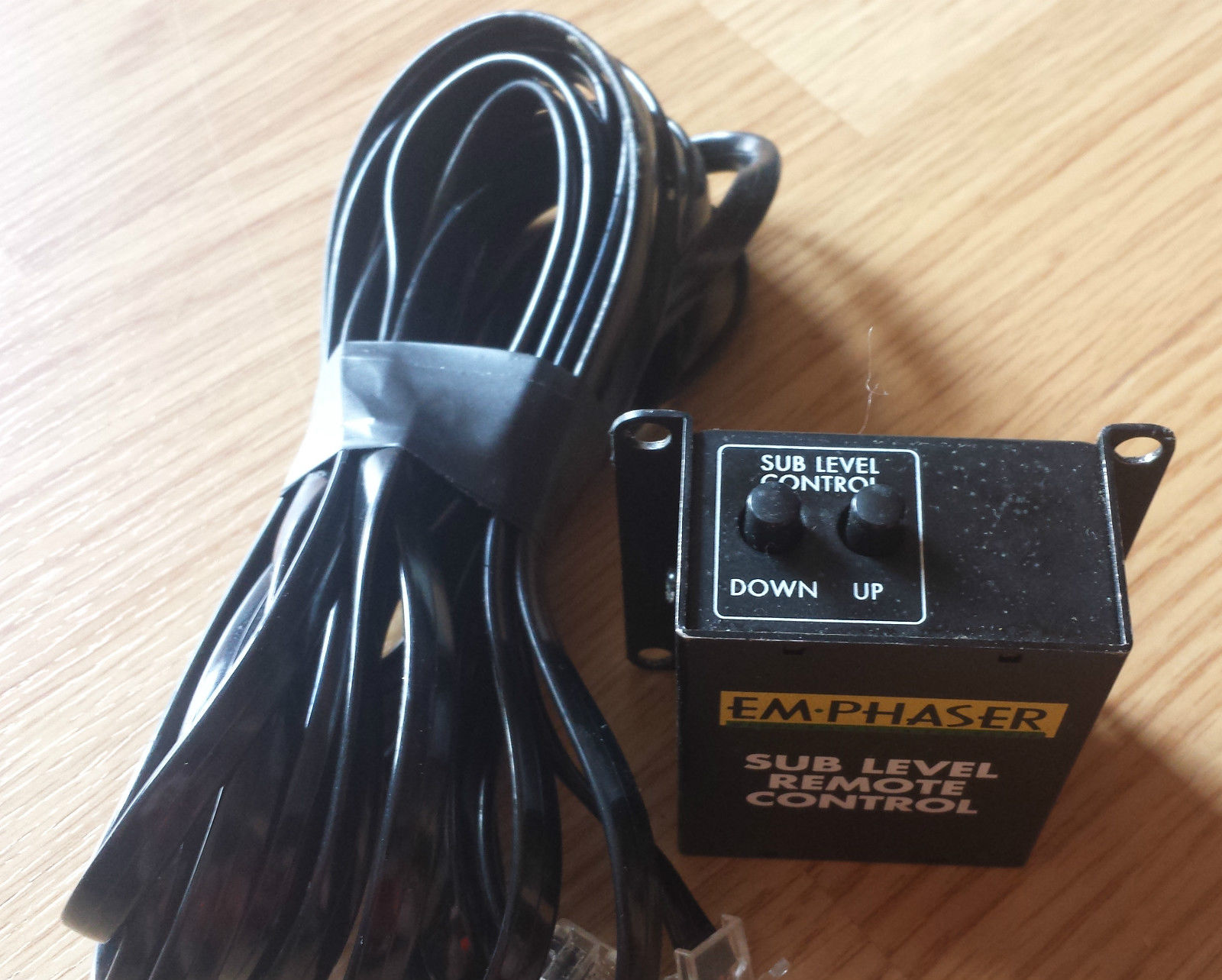

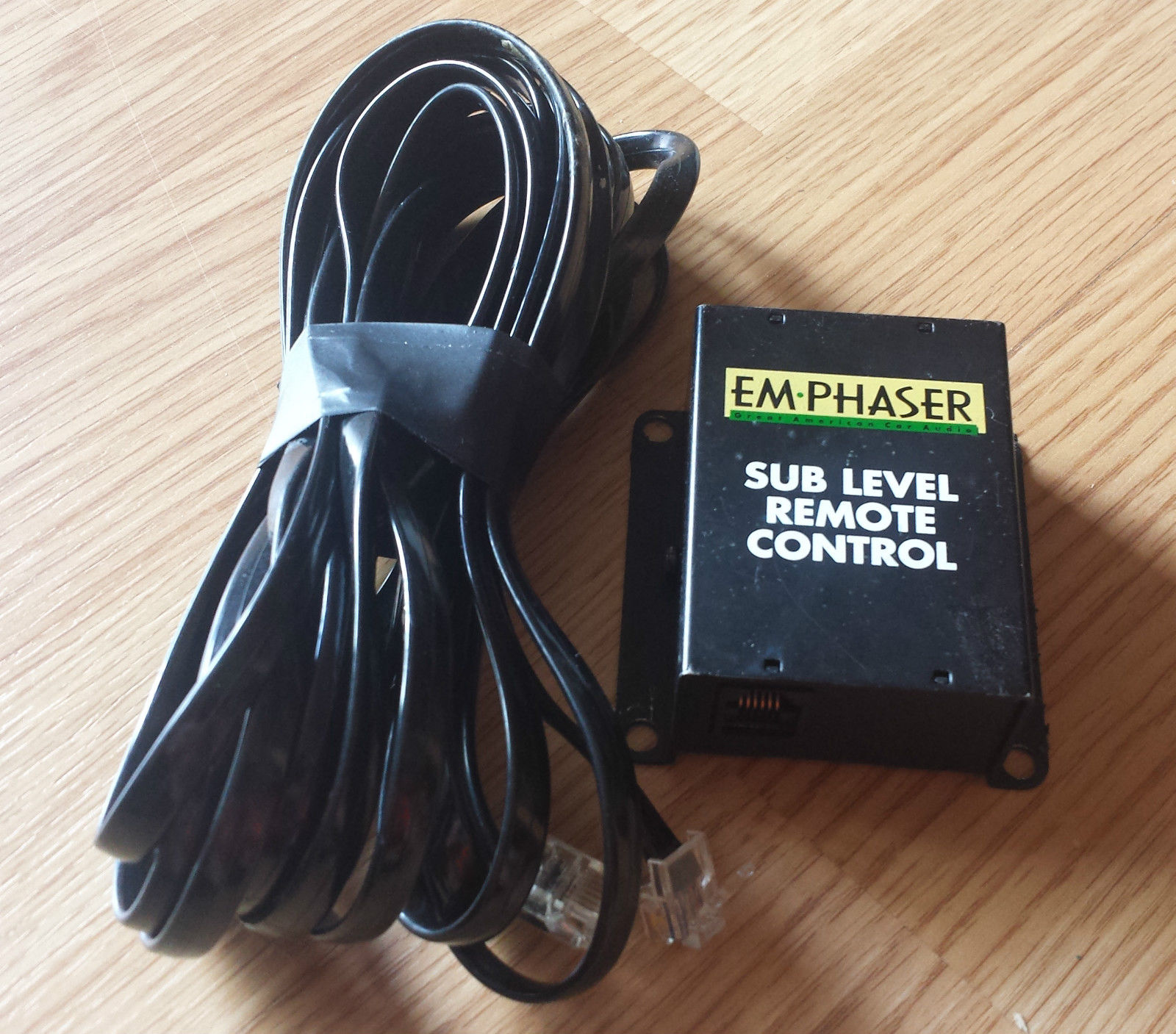

Szerencsére az erősítő eltárolja az utolsó beállított értéket
The EA 490-200 will always store the last "Sub Level" adjustment in an EPROM
chip. Therefore it is also possible to make one specific "Sub Level" setting
after the installation of the system and then disconnect the control panel from
the amplifier.Akkor a feladat az, hogy a 12V -ot le kell redukálni 5V-ra? Ellenállással, milyen értékűvel? Illetve az RJ11 -es kábel 4 eréből csak 2- őt kell bekötni? A 12V és a testet? Ennyi?
El tudnád magyarázni nekem, nagyon egyszerűen? Teljesen kezdő vagyok
-
-
Kernel
nagyúr
válasz
Reneolus
#55193
üzenetére
Akkor az lehet elvileg, hogy van benne még külön elektronika.

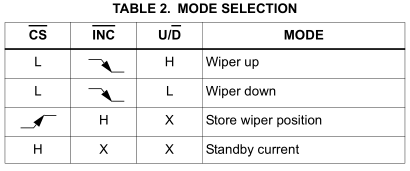

Sőt most látom, az U/D-t nem nyomogatni kell, hanem állandó H vagy L szintet adni vele. Tehát folyamatosan nyomni kell ahhoz (alacsony szint), hogy az INC megnyomása lefelé szabályozzon. Tároláshoz pedig "levegőben" hagyni (mármint ez az IC bemenetére vonatkozik, a külső egység ezt megoldja).
-
Reneolus
tag
válasz
Kernel
#55191
üzenetére

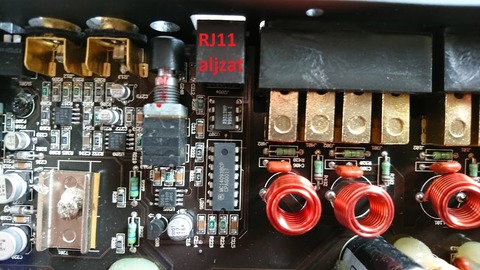

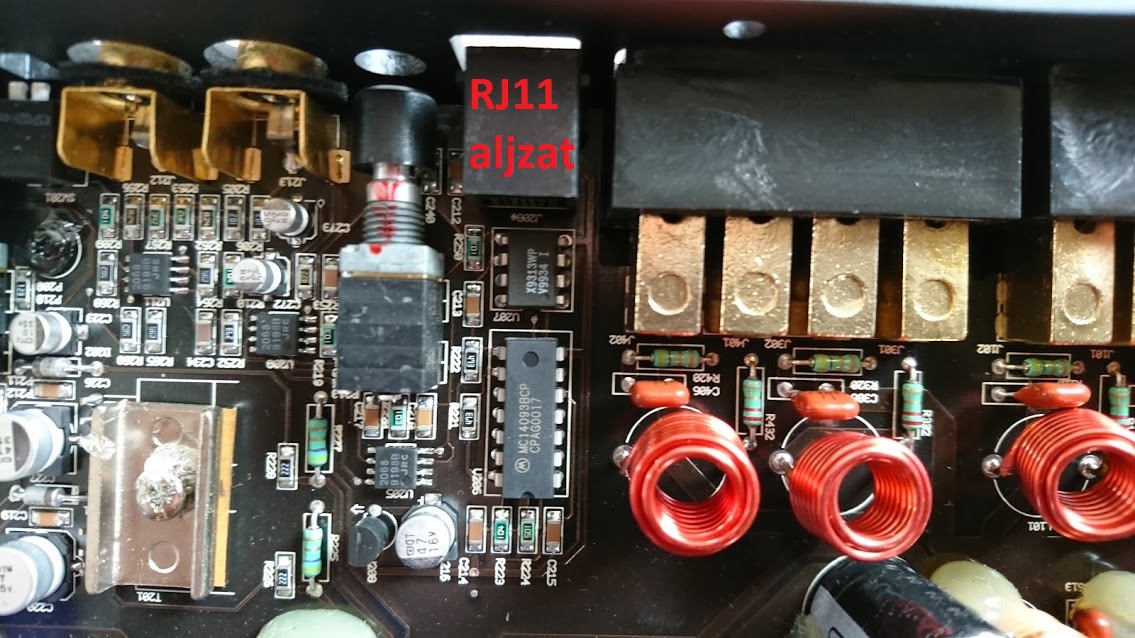

RJ11-es kábelt kötöttem be az erősítőbe, a kábel másik végének ereit mérem ki. Megnézettem egy ismerőssel, aki valamit konyít is az elektronikához, ő mondta, hogy melyik lábon mit mért ki, de ő is arra tippel, hogy a távirányító egy aktív eszköz lehet, mert a 12V (sárga ér) vs. 5V neki sem világos. Egyébként így néz ki az eszköz, UP és DOWN gombok vannak rajta:
Viszont akkor a távban még meg van bonyolítva, mert két gomb nem úgy működik, hogy az egyik up/down a másik pedig a szabályzó gomb, jól értem? Itt lesz a kutya elásva?
-
Kernel
nagyúr
válasz
kjani18
#55188
üzenetére

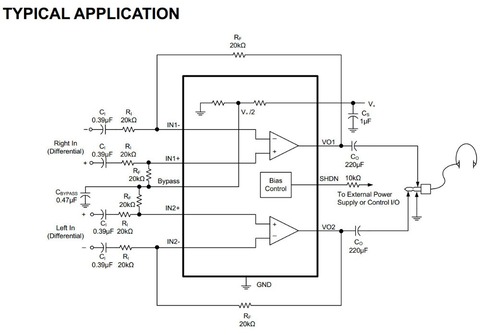

Fejhallgatóerősítő rendelhető sokféle, ezt például 5V-ra lehetne kötni, 16 ohmra van specifikálva, differenciális bemenete segít kivédeni a földhurok okozta zúgást:
Itt az Rf/Ri egységnyire állítja be a feszültségerősítést.
Vannak potméteres modulok is, csak olyat kell nézni, ami nem hídkimenet, mert az hangszóróhoz jó (négy független kivezetés). Fejhallgatóhoz viszont közös GND kimenetű végfok kellene.
-
Kernel
nagyúr
válasz
Reneolus
#55190
üzenetére
Nem tudom, mit kötöttél rá, de akkor nem is potméter kell neki, hanem valami forgókapcsolós jeladó. Vagy simán két nyomógombbal helyettesíteni:

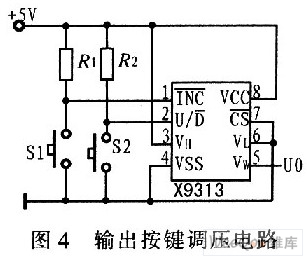

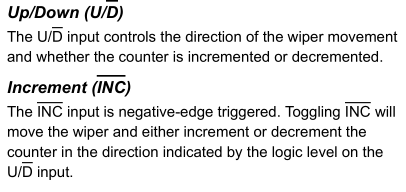

Az U/D nyomogatásával lehet irányt váltani, az INC pedig szabályoz. Mindig abba az irányba, amit előzőleg az U/D-vel választottál.
Csak az nem világos, milyen 12 V-ról van szó, mivel az IC 5 V-os, bemenetein sem "szeretne" többet. Esetleg, ha a jeladó egységben is van külön elektronika, ami 12 V-ot igényelne a működéshez.
-
Reneolus
tag
válasz
Kernel
#55072
üzenetére
Úgy néz ki, hogy borul az eddigi elmélet, mert digitális hangerő szabályzásról lehet szó. Az RJ11-es port egy X9313WP típusú IC -be van bekötve, ami maga egy digitális potméter.
Kép az IC-ről:
Addig sikerült csak eljutni, hogy az U/D láb a sárga vezeték (12V), a VSS és a VL láb a zöld vezeték (test).
Most teljesen meg vagyok lőve, tudsz segíteni a továbblépésben? -
kjani18
őstag
Hali!
Sajnos az alaplapomon nincs hátlapi audio kivezetés, meg kell elégednem az előlapival.
A kimenetet kellene osztanom, egy fejhallgató, és két vonal szintü kimenetté, úgy, hogy ne zavarják egymást. Sima elágazásnál a fejhallgató annyira lezárja a kimenetet, hogy a két vonal szintü kimenet jelentősen lehalkul. Erre valami faék egyszerű kapcsolást szeretnék kérni, nem kell szuper hifi, hiszen a PC kimenete sem az..Köszi
Jani -
Kernel
nagyúr
válasz
PH-User
#55180
üzenetére
Az a készenléti táp IC-je, ami nélkül nem kapcsol be a főtáp sem. Szerintem inkább akkor kapcsolgatták, amikor még élt az a része.
A hálózati puffer miatt nem jellemző a károkozás, olyan eset most nem is jut eszembe, általában csak lehal a tápegység. Tehát ajándék munkának számít, könnyű elhárítani. De ebben a szakmában semmi nem biztos.
Az IC saját tápját szűrő kis elkó sokkal veszélyesebb ilyen szempontból.
Úgy látom, érdekes módon az lg_da-3620.pdf doksiban látható tápegység másképp néz ki, míg a lg_da-5620.pdf tűnik azonosnak, az általad írt LG DA-3620 típushoz.
(#55186) Rolly
Kétségtelenül, épp ez a buszrendszer előnye, épp volt szó valami hasonlóról egy másik topikban, rákötötte valaki párhuzamosan.
De amúgy nem ismerem a témát, csak ezt olvastam.
-
Sziasztok, remélem van aki itt ért a BUS rendszerű termosztátok kötéséhez. Van egy Bosch Condense kazán amihez jelenleg 1 termosztát csatlakozik ami a földszinten van. Szeretnék egy plusz termosztátot is bekötni a rendszerbe ami pedig az emeleten lenne.
A kérdésem az, hogy ezt meg tudom oldani egy újabb BUS rendszerű termosztáttal? Ha igen akkor párhuzamosan vagy sorosan kell bekötni? (gondolom párhuzamosan)
válaszokat előre is köszönöm
-
Lompos48
nagyúr
válasz
PH-User
#55180
üzenetére
Mit jelent a "bekapcsolt"?
Valószínűleg nem csak az IC hajtotta azt a nagyocska trafót. Utána még lehet egy teljesítménytranzisztor is (ami látszik talán az 1. ábrán a bordán).
"...vagy ott is okozhatott gondot ez a galiba?"
Ezt a legegyszerűbben úgy tudnád ellenőrizni, ha ezt a saját tápot leválasztanád és valami külső táp(ok)ról üzemelnéd be, valahonnan kiderítve a feszültségértékeket.
-
PH-User
addikt
Sziasztok!

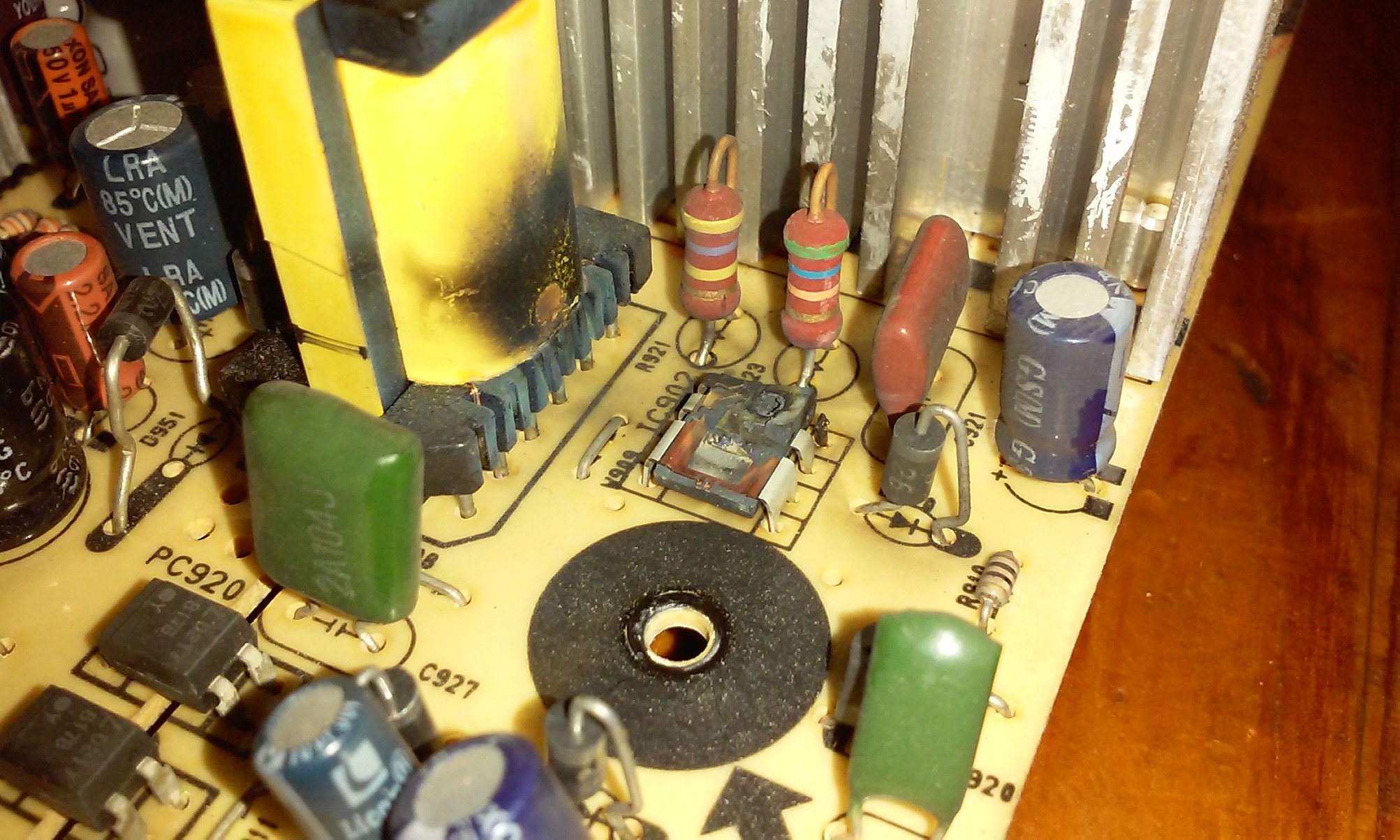

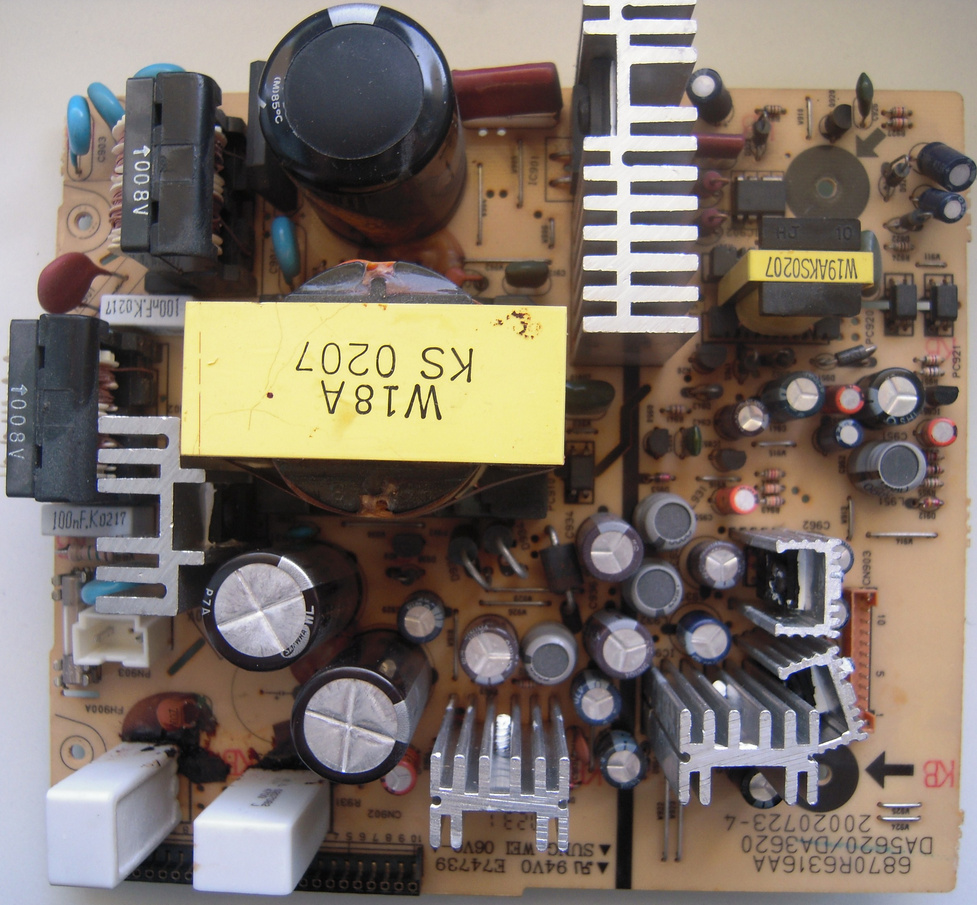

Kaptam egy hibás LG DA-3620 házimozi rendszert, ami (mint utólag kiderült) bekapcsolt csak "nem volt hang".
Ezt utólag tudtam meg, mert én egyből lekaptam a burkolatot és belekukkantottam.

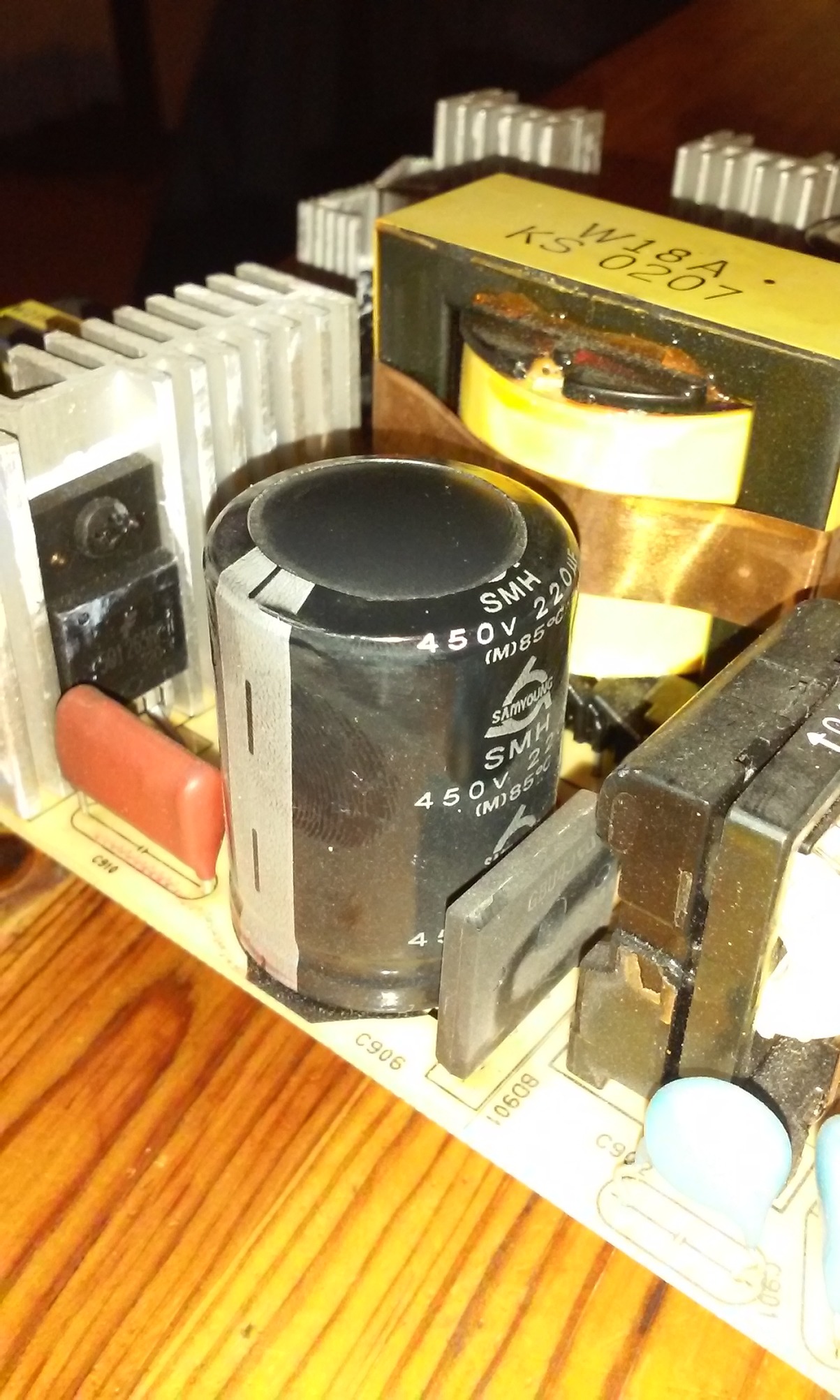

Egyből szemet szúrt egy púpos, nagy méretű kondi és egy szétdurrant IC a táp panelen.
Nos, a kérdésem az lenne, hogy esetleg előfordulhat-e, hogy az elgyengült kondi miatt pukkant szét a DH0165-ös IC és ha ezt a két alkatrészt kicserélem akkor újra fog működni a végfok része is vagy ott is okozhatott gondot ez a galiba?
Más, szemmel látható sérült (kormos, égett, szakadt) alkatrész nincs.
-
-
#68216320
törölt tag
Elméletbeli segítség kellene. Van egy VGA-m, ami 34%-100% között szabályozza a ventillátor "fordulatszámát". Igazából 2 pines a csatlakozó, szóval feszültséget szabályoz. Nagyjából 5V-12V között.
Sajnos a nagyon halk gépemhez mérten még a legalacsonyabb fordulaton is hangos a ventillátor. Elég nagy szélzaja van és sajnos nem lehet alacsonyabbra venni, még VGA BIOS átírással sem, ugyanis ott nem szerepel szabályozás, külön elektronika csinálja. Sajnálatos, ugyanis túlzottan pörgeti a ventit, nagyon alacsony hőfoka van az egésznek amúgy is.
Összepatkoltam egy kis kábelezést egy 20ohm/5W ellenállás sorbakötésével. Így már 5V-on kellően halk a venti. 12V esetében viszont kezd langyosodni ez az ellenállás. Az volna a kérdésem, hogy érdemes volna nagyobb teljesítményű ellenállást tennem bele? Vagy 56ohm-os jobb lenne esetleg? Mennyire szabad melegnek lennie egy ilyen ellenállásnak? (fehér téglatest) -
And
veterán
válasz
moha21
#55168
üzenetére
Vegyük alapul ezt a leírást: [link] (5.-6. oldal), ami az állandó áramú kompenzátorról szól, és elég jól rá lehet húzni a feladatban szereplő adatokat. A kompenzátor (segédkör) belső ellenállása a segédfeszültség és a segédáram hányadosaként számítható: Rb= 6V / 0,1mA= 60kΩ. A galvanométer küszöbárama az a legkisebb áramérték, amely még biztosan leolvasható róla (ez az éppen "nagyobb, mint nulla" áram). Ennél a küszöbértéknél kisebb már nem detektálható rajta. Ebből a galvanométer küszöbfeszültsége annak küszöbárama és saját ellenállása szorzataként számítható: Uth= 5kΩ * 10nA= 50µV, szerintem ekkora lehet - legrosszabb esetben - az a mérési bizonytalanság, ami a galvanométer érzéketlenségéből fakad. Az 1V-os mérendő feszültséghez képest ez 0,005%-os, másképp fogalmazva 50 ppm értékű plusz hibaérték (az egyéb mérési hibákon felül).
-
moha21
veterán
Üdv!
Adott egy feladat amit nem tudok megoldani.
"• Mekkora a kompenzációs feszültségmérésnél a galvanométer érzéketlenségéből adódó hiba, ha a galvanométer küszöbárama 10-8A , ellenállása 5 kohm,a segédfeszültség 6 V, a segédáram 0.1 mA , és a mért feszültség 1V? Mekkora a kompenzátor belső ellenállása?"
Ha valaki tanult ilyet vagy foglalkozott hasonlóval ne kíméljen!
-
Kernel
nagyúr
válasz
Kernel
#55155
üzenetére
Általában a javítás közben kiderül a hiba oka, például miért pukkant el a primer meghajtás, mondjuk volt ott egy kapacitásszegény kondenzátor.
Mivel az egy teljesen független hiba, gyakorlatilag nincs olyan véletlen, hogy pont akkor öregedett el a fénycső, tehát feltételezhető, hogy annak nincs problémája.
De elméletben lehetne arra is gondolni, hogy mielőtt tönkrement a táp, kicsit túlpörgette magát, emiatt valamilyen kár keletkezett az inverterben, míg az alaplap megúszta, ilyen előfordul.
Volt már olyan, hogy az inverterben kettő közül az egyik kapcsoló FET zárlatos lett, az is épp így viselkedett, rövid időre bekapcsolt a fény. Méghozzá szintén kétcsöves kis LCD TV volt, csodálkoztam is, hogy zárlatos FET-tel egyáltalán elindult az inverter. (Tehát nem soktrafós, sok FET-es, aminek lehet részleges hibája.)
De attól még tény, hogy zárlatos volt, csere után megjavult. Azt viszont villámlás okozta.
-
#55164
tordaitibi
veterán
Batman2
#55158
válasz
Batman2
#55158
üzenetére
Kollegak mar leirtak a lenyeget, kis kiegeszites:
A kontroll dioda azert kell, mert dacara az aramgeneratoros taplalasnak, kepes megszaladni,
hofokfuggese nagy. Ezert kell az aktiv visszacsatolas a fenyaram fuggvenyeben.
Ennek ellenere taplalhato csak aramgeneratorral, ekkor a nevleges aram 70-80% legyen max.
Csak sajnos nalad a noname laserdiodanak nem hinnem hogy az adatlapja megvan.
Igy kiserletezni lehet csak, ami az aram ovatos novelese, fenyaram vizualis saccolasa,
es az eszkoz tapogatasa. Egetoen forro ne legyen.
Hulyen hangzik igy,
de hazilagosan ennyit tehetsz. Ennek ellenere pillanatok alatt haza lehet vagni, sajnos tapasztalat. -
Kernel
nagyúr
válasz
Batman2
#55158
üzenetére

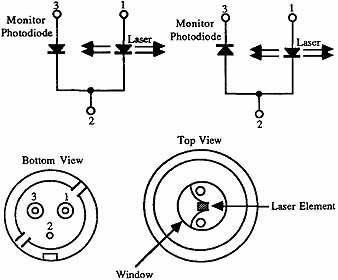

Valószínűleg egybe van integrálva egy kontroll fotodiódával. Vagy monitornak is nevezik, ami negatív visszacsatolást képez a driver felé, ami ebben az esetben egy step up konverter.
Az intenzitás így pontosan szabályozható.
Szerk: közben lemaradtam, nem láttam az előzőt.
-
Batman2
őstag
Sziasztok!

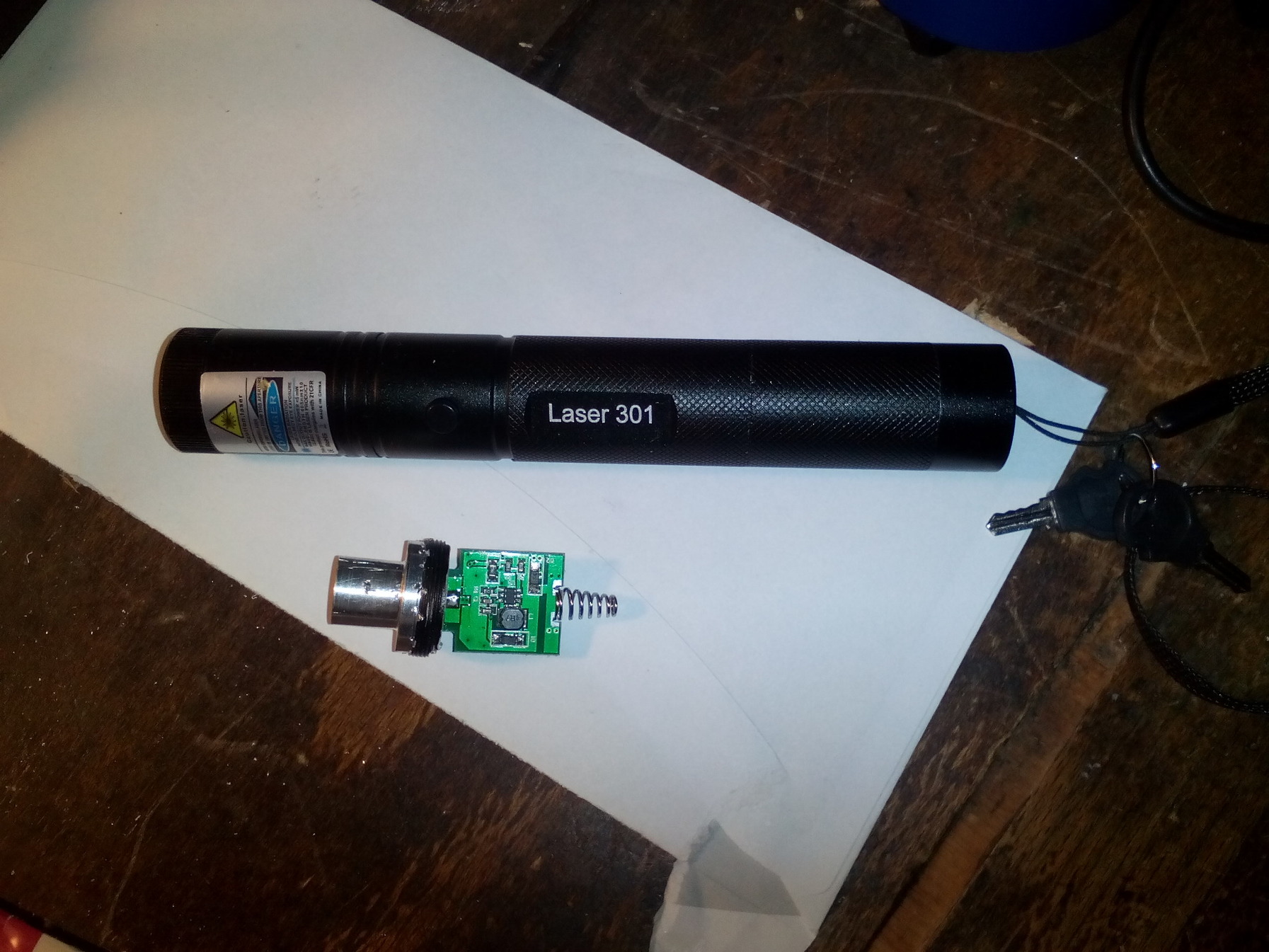

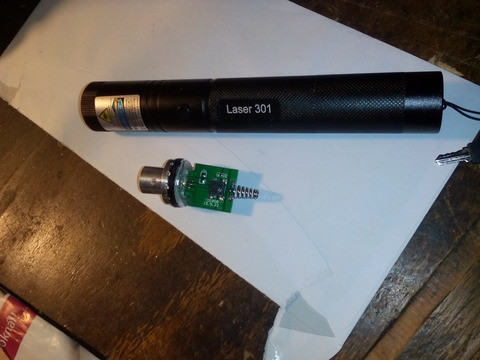

Vettem ebayről két lila lézert, de a második sem akar működni.
Szét szedtem az egyiket és a lézer LED mellett egy kis áramkör is van benne, így már nem csak a LED lehet rossz!
Találkozott e már valaki ezen termékkel?
A lézer LED maga hogy működik, mi kell hozzá, hogy üzemre bírhassam?
3 lába van a LEDnek (az egyik lehet csal az áramkör másik pólusa), nem tudom mi micsoda, mekkora feszültségről megy, stb.Üdv.
-
mezis
félisten
válasz
hramon94
#55154
üzenetére
Hány éves a Monox 5000 ? Ha túl van a "kihordási időn", akkor az elektrokémiai szénmonoxid érzékelő elöregedése miatt várható, hogy újabb okot talál a csipogásra.
Elvileg ilyenkor elég lenne a szenzor cseréje, ami megoldhatatlan. Legalábbis én így jártam a Monox 3000-el.
(Van 7 éves "kihordási idejű" is, olyat érdemes venni, de nézni kell mikor gyártották, mert onnantól öregszik.) -
Kernel
nagyúr
válasz
Barret001
#55153
üzenetére
Pontosan 12V az előírt tápja?
Indítás után az inverter-IC ellenőrzi a fénycső áramát, feszültségét. Ha a normál üzemi paramétereken kívül esik, leállítja. Ilyet okozhat a fénycső elhasználódása, nagyfesz. kondi hibája, trafó szekunder menetzárlata is.
Fénycső öregedése esetén van lehetőség valamelyik védelem (mivel többfélét is tud) módosítására.
Nemrég hasonló hibánál az OLP-t piszkáltam meg (Open Lamp Protection). Ez mondjuk eredetileg arra való, hogyha nincs rádugva fénycső, letiltson.
De úgy látszik, az elhasználódott cső is valami hasonlót produkált, mert így elindult, némi vibrálás után. Melegen még az eredeti állapotában is indult, de kihűlés után már nem.
Ennek ellenére a módosítás után használható lett, talán a fénye gyengült kicsit.
(#55154) hramon94
Ez benne van, így látatlanban én sem tudnék többet hozzátenni, mint amit írtál.
-
hramon94
tag
Sziasztok. Van egy gáz és szénmonoxid érzékelőm a típusa Monox 5000, ki szeretném belőle kiktatni a gáz érzékelést. Hogyan tudnám kikapcsolni? Forrasszam ki az érzékelőt? A használati útmutatója szerint ha hibásan működik akkor csipogni fog...vagy elég lehet ha lezárom a szenzort mondjuk szilikonnal?
-
Barret001
addikt

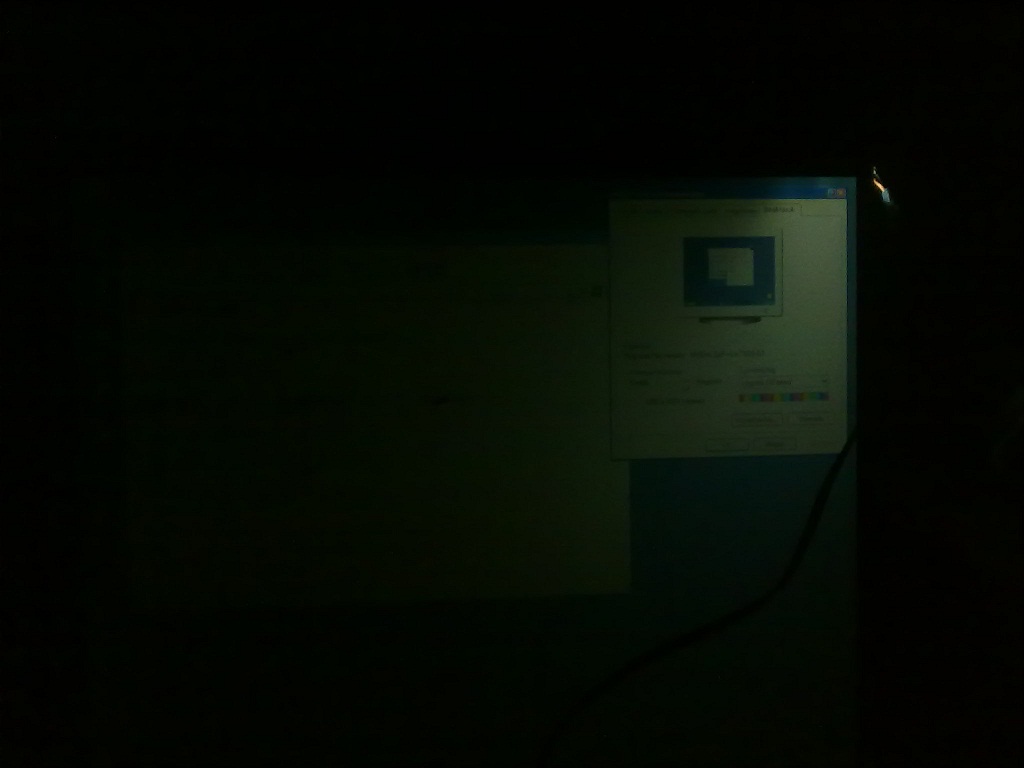

Csak nem hagy nyugodni ez a monitor
Adtam az inverternek a secunder oldalra 12V-ot pc tápról.
Szépen kapcsolja is a scaler az invertert. De 3 mp múlva kialszanak a fénycsövek
Létezik hogy elszállt a primer oldal,és ráadásul az inverter is beteg? Bíztam benne hogy működni fog az eredeti háttérvilágítása Ledesítettem,de kevés a fényerő...Tudom,másmilyen ledszalag kell,de olyanom nincsen itthon. -
-
Zola007
veterán
válasz
mikado
#55150
üzenetére
Egyelőre megpróbálok itthonról rendelni egyet
Ez a Baku tűnik a legszimpatikusabbnak
Azért is mert van rajta hőlégfúvó. Ez zsugorcsövezéshez és ragasztó leolvaszgatáshoz jó lenne, mert utálok öngyújtóval zsonglőrködni.Aki hozzáértőbb, megtenné, hogy ránéz ezekre a videókra, hogy így mozgókép alapján mennyire lehet normális kivitel a korábban említett Baku.
ennyi tudni róla kb:
2 mód
- hőlégfúvó 120 L/perc, 100-450 °C, kábelhossz 120cm
- forrasztópáka 200-480 °C, kábelhossz 120cm
tömeg 2,2 kg
review
házi review Hakko mellett -
#55149
Kernel
nagyúr
diamondface
#55140
Kernel
nagyúr
válasz
diamondface
#55140
üzenetére
Később megnéztem még egy PC-tápot is, itt már jelzett a fázisceruza, de csak akkor, ha másik kezemmel földelt részt fogtam. Műszer is határozottabban közel került a féltáphoz (AC 114 V), de ez természetes.
Téglatápoknál (ahogy angolban mondják, magyarban persze kockatáp, mert nálunk a téglát is szeretik kockának mondani, rejtélyes okból kifolyólag) a kisebb teljesítmény miatt kisebb zavarszűrőkapacitások képezik a feszültségosztót, ami nagyobb impedancia, a műszer leterheli 100 V körüli értékre.
Tehát ez valóban nem nagy áram, ha még a műszer is lehúzza a feszültséget, 10 MΩ nagyságrendű impedanciájával.
De ismétlem, ehhez az effekthez földeletlen elosztóba kell dugni a tápegységet, hogy ne kapjon védőföldet a fémház / GND.
-
#55148
Kernel
nagyúr
diamondface
#55140
Kernel
nagyúr
válasz
diamondface
#55140
üzenetére
Ezek általában földeléses tápok, ahol a védőföld direktben össze van kötve a DC-jack negatív pontjával.
Ha ezt védőföldes konnektorba dugja és ráz a kimenet, akkor gyakorlatilag a védőföldet fogdossa közvetlenül.
Tehát a konnektort kellene megnézni a fázisceruzával, bár ez elvileg garantálható, hogy ott is fog világítani, a direkt kapcsolat miatt. Utána villanyszerelőt hívni.
Ha nem földelt konnektorba dugta, akkor van egy kis kapacitív osztás a zavarszűrők miatt, ami műszerrel kimutatható feszültséget jelez, de az nem ráz, még a fázisceruzát sem gyújtja be. Még akkor sem, ha másik kézzel a védőföldre fogok.
A laptop egyéb problémáját okozhatja más, ettől függetlenül. Elkóhibák is, de nem csak az.
-
#55147
Barret001
addikt
diamondface
#55146
Barret001
addikt
válasz
diamondface
#55146
üzenetére
Azt a tápot élőben kellene látni,mert a kapcsoló üzemű tápoknál nem lehet GALVANIKUS kapcsolat a két oldal között. A fázisceruza világítása meg nem biztos hogy probléma,az úgynevezett Glimmlámpa 1 megás ellenálláson keresztül is világít,működése közben kézzel belenyúlsz a fázisba!!!
-
#55145
mezis
félisten
diamondface
#55144
mezis
félisten
válasz
diamondface
#55144
üzenetére
Nem. A fázisceruza azért világít, mert 70V-ot meghaladó a feszültség és a világításához szükséges áram is rendelkezésére áll.
(Mértem én már 150MOhmos ellenállást (fázisceruza is pislákolt, ha volt áram) laptop tápegységének 230V és 19V-os oldala között. Semmi váltófesz-kapacitás. Csal az optikai visszacsatolás meg a NYÁK.
) -
-
#55143
Lompos48
nagyúr
diamondface
#55140
Lompos48
nagyúr
válasz
diamondface
#55140
üzenetére
A hálózati adaptere lehet a ludas.
-
#55140
diamondface
tag
diamondface
tag
Sziasztok!
Egy másik weboldalon olvasgattam egy távsegítség fórumot. Egy lány kért segítséget, mert "ráz" a laptopja és hol elindul, hol nem. Elmondása szerint a töltő kimeneti csatlakozóján a fázisceruza világít. Se mérőeszköze, se különösebb rálátása nincs a dologra, de hátha mond neki valamit azon kívül, hogy vigye szervízbe. Nos, jobbat én se tudnék javasolni, de nem hagy nyugodni a dolog. Meg tud úgy hibásodni egy kapcsolóüzemű táp, hogy ilyet produkáljon anélkül, hogy valamilyen védelem leoldana? Ha igen, akkor a laptop hogy nem füstölt még el? -

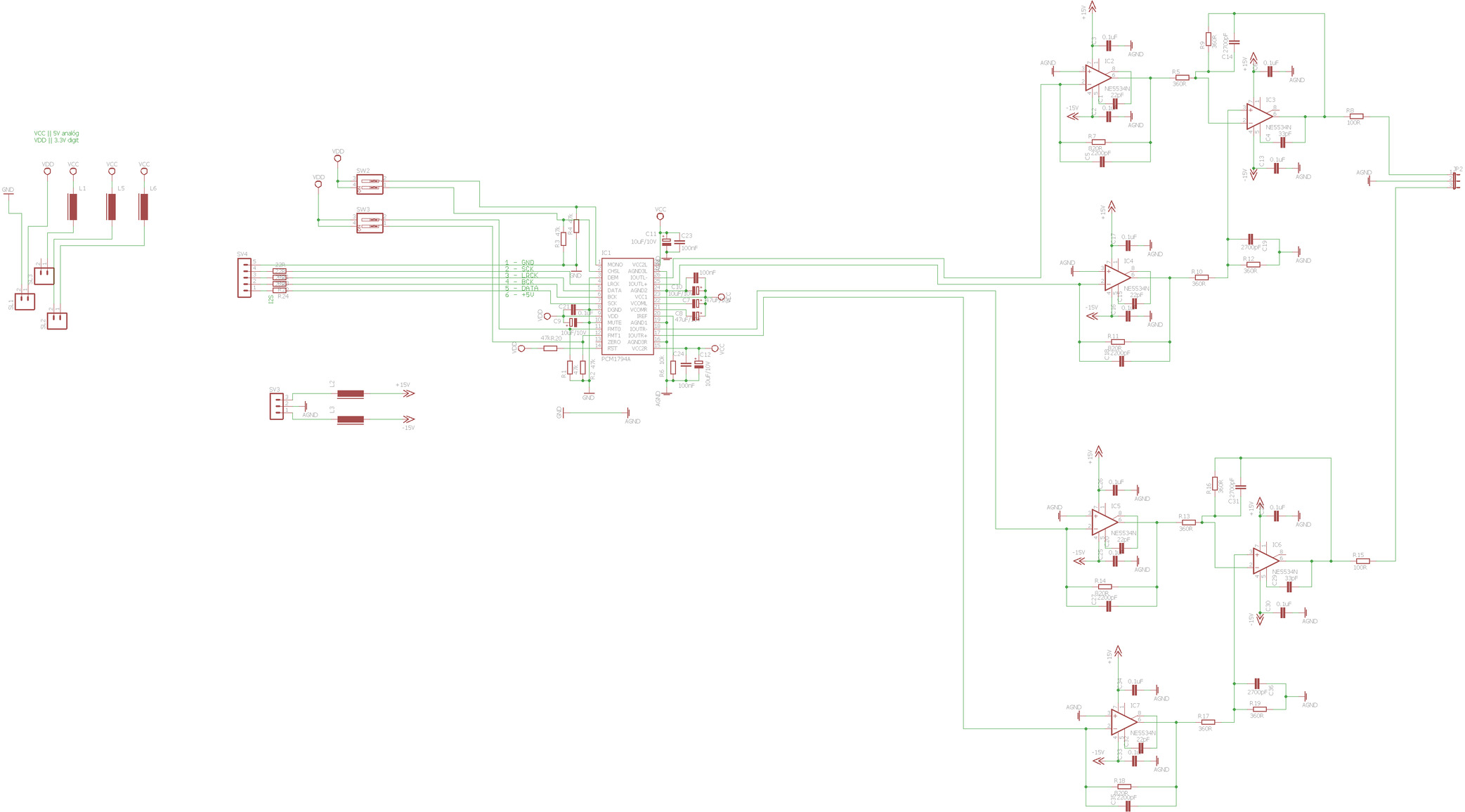

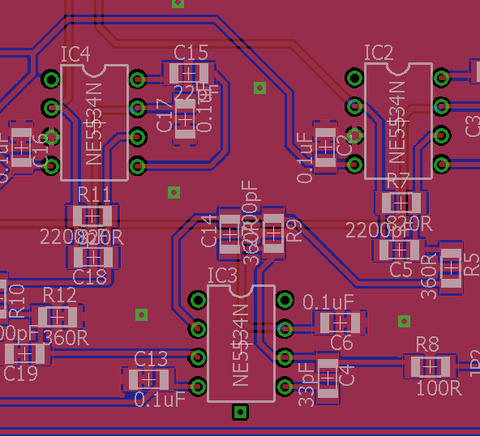

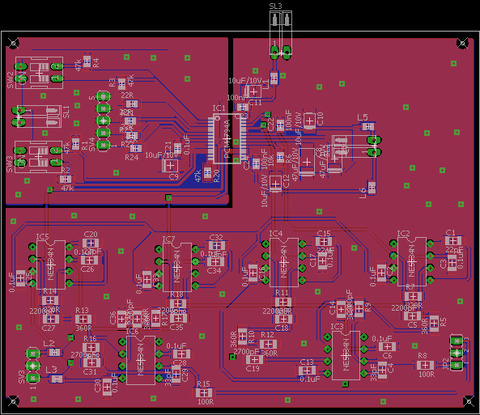

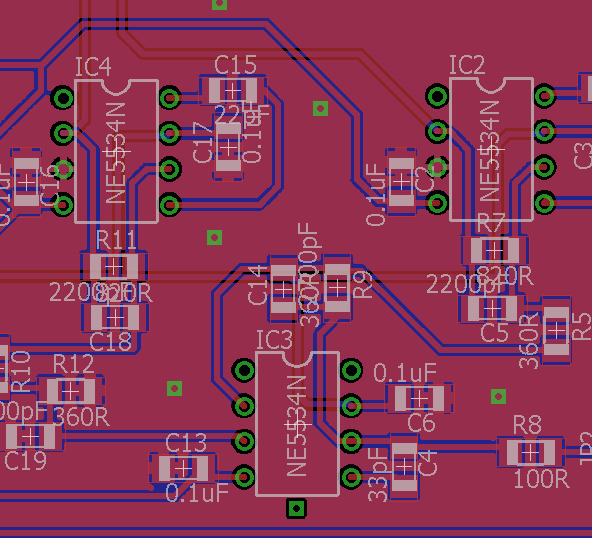

Újrarajzolás után sem ment az autorute a GND réteggel, így manuálisan megcsináltam.

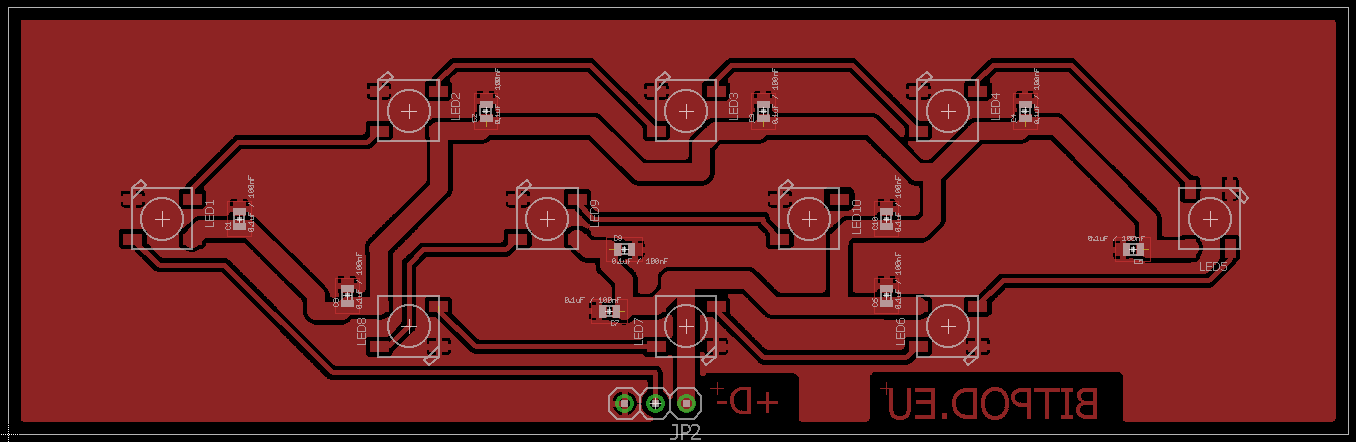

A kérdésem az hogy hogyan tudok négyzettől eltérő nyákot tervezni?
A vezeték melletti távolságok jónak tűnnek?
-
-
Kernel
nagyúr
válasz
Barret001
#55135
üzenetére
Védett, bár nem jó arra számítani. Élvilágítású kijelző LED-esítésével nem foglalkoztam, de úgy rémlik, az élére szokták fektetni, nem betolni a cső helyére.
60 LED/méteres szalag helyett pedig célszerűbb elvileg a 120-as. Gyári élvilágításnál szorosan vannak egymás mellett.
-
Barret001
addikt
Annyi kérdésem lenne még hogy a kapcsoló üzemű tápegységek rövidzárvédettek?
Mert nem fért be a ledszalag,és le kellett végni a széléből...Így kilátszik a réz fólia...
Most működik,de lehet hogy zárlatba fog menni,mert benthagytam a fénycsövek
ú-alakú csatornáját. Esetleg azokat ki kellett volna venni? Azokba toltam bele a ledszalagokat.
Fényerő nem túl rózsás,de működik,csak kicsit látszanak a ledek
-
Kernel
nagyúr
válasz
kmisi99
#55124
üzenetére
Az mondjuk nem ugyanaz, mert a hőbiztosíték a tekercs túlhevülését érzékeli, amivel sok esetben meg is védi trafót, esetleg még úgy is maradhat menetzárlatos. Ez próbaüzemmel kideríthető, hogy mennyire melegszik.
A normál biztosíték viszont csak áramra reagál, ami ilyen kis trafóknál eleve nem sok. Ha azt kinyomja, akkor lehet, hogy a primer már szenesre égett.
Pláne 2A túl sok oda, ha csak olvadóbiztosíték, abból kisebbet szoktak használni, ebben a kategóriában. Vagy lehet rendelni odavaló hőbiztosítékot is.
Az eredeti nem az áramtól olvadt ki, hanem a hőtől.
-
Kernel
nagyúr
válasz
xxxjjjkkk
#55125
üzenetére
Beázásnál nem is lenne szabad bekapcsolni egyáltalán, mert feszültség hatására az elektrolízistől hihetetlen gyorsan korrodál, szétrohad.
Ha csak a szalagkábel csatlakozása rohad, akkor azt kell rendbe tenni, de volt már olyan, hogy alul a COF hajlatában állt meg a víz, amitől az károsodott.
De ez csak megbontás után derül ki, hogy mekkora a kár.
-
Kernel
nagyúr
válasz
Barret001
#55127
üzenetére
Természetesen a dióda után kell, pláne amikor előtte még rajta van a szekunder, ami zárlatba vinné.
Épp azt akartam írni, hogy jelet lehet még ráadni, ha képtartalommal is ki akarod próbálni, utána megoldani a háttérvilágítást.
A hátteret két vezetéken két jel vezérli, egyik a kapcsolójel (0V ki, 5V be).
Másik a fényerő PWM vagy analóg jele, de azt nem fontos használni, lehet fix fényerejű háttér, illetve potméterrel beállított.
-
#55129
Lompos48
nagyúr
Speeedfire
#55128
Lompos48
nagyúr
válasz
Speeedfire
#55128
üzenetére
Nem lehet probléma. Ráadásul, ha a konverter gyártója (a TI nem akárki!) a saját adatlapján tesz közzé egy olyan áramkört, akkor bíhatsz benne. A klasszikus balansz megoldása szerepel az opamp adatlapján, de mint korábban írtam, az csak méréstechnikában (lásd EKG, ECG stb) lehet fontos.
-
#55128
Speeedfire
félisten
Lompos48
#55126
-
Barret001
addikt
válasz
Kernel
#55121
üzenetére
Hali Mester
Addig eljutottam hogy ajánlásod apalján Pc tápról adtam 5V-ot a scalernek,de a diódák után,hogy ne legyen veszteség! (előttük csak villan a powerled) A monitor reagál a power gombra,és
lámpával megvilágítva 1-2 mp-ig látszódik a Benq felirat! Kikapcsolás-bekapcsolás,ugyan ez!
Innet már egyenesben vagyok,vagy kell még valamit csinálnom? Nincs még háttérvilágítás megoldva.
Kell még valamit bütykölnöm,vagy ennyi? -
#55126
Lompos48
nagyúr
Speeedfire
#55123
Lompos48
nagyúr
válasz
Speeedfire
#55123
üzenetére
Szerintem például Texas Instruments OPA27, OPA37 is használható mindkettő helyett. Kérdés, hogy mire használnád az áramkört. Feltételezem, hogy audio célokra. Ott simán belefér a pici zajtöbbletük. Az nagyon kis jelű mérőalkalmazásokban lenne zavaró. Ugyanezt lehet elmondani a felvetett "1-es láb' problémára is. A balance nem használata pár mV-os DC offsetet produkálhat, ami audioban érdektelen, méréstechnikában ellenben nem. Szintén használható lehetne - és ezeknél már 4 opamp van egyetlen tokban - az Analog Devices OP470 áramköre is, hasonló tulajdonságokkal.
Természetesen a NYÁKrajzok módosulnának. Azt sem tudom, hogy ezek a típusok beszerezhetőek-e Magyarországon. -
xxxjjjkkk
senior tag
válasz
Kernel
#55121
üzenetére
Tudom hülye kérdes, kollégámnak van egy 8as sorozatu samsungja, 6-7éves. A lánya meglocsolta a virágot és a tv-t is. Mondta, hogy pár napot szárította, valami két csík volt halványan függőlegesen, ahogy bekapcsolta, sejtette, hogy nem lesz jó, aztán szétszedte, kiszárította, valami papírszerű szalagkábelről magyarázott, meg a csatlakozójáról, hogy vizes, meg, hogy mostmár két kék csík van függőlegesen.
Így látatlanba szerinted érdemes lenne megcsináltatnia? -
-
#55123
Speeedfire
félisten
Speeedfire
félisten

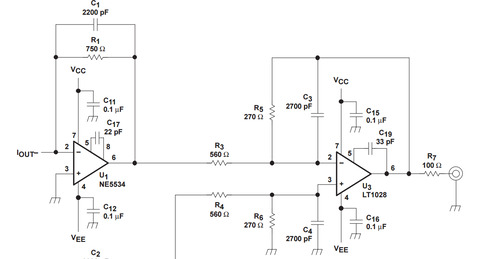

Sziasztok,
lehet láma kérdés lesz, de itt ezek helyett minden opa ic-t lehet használni?
Furcsa, hogy pl az NE5534-nél nincs bekötve az 1-es láb. Más ic-knél pedig be szokták kötni?
A nyáktervemnél sincsenek bekötve.
-
Kernel
nagyúr
válasz
darvinya
#55114
üzenetére
HDMI néha érzékeny tud lenni a zavarokra, a trafó primerjének megszakításakor keletkező ív épp ilyen.
De a szikra csak az egyik feltétel.
A dolog másik része, hogy miért veszi fel a zavart a HDMI-átvitel, ebben pedig szerepet játszhat a kábel minősége, a készülékek között kialakuló áramok, földelési rendszer.
-
Zola007
veterán
válasz
tvamos
#55116
üzenetére
Nekem sima USB telefontöltő kezdett el anno a kezemben megolvadni
Azóta fenntartással kezelem az elektronikai termékeket ebayről és igyekszem mindegyiknek utánajárni mielőtt veszek onnan bármit is, ami árammal működik.
Melyik Fahrenheit modellel volt ez?
20 ezer alatt szinte csak Fahrenheit és Somogyi kapni itthon, egyik sem a szívem csücske.
-
#55117
Zola007
veterán
FireKeeper
#55115
Zola007
veterán
válasz
FireKeeper
#55115
üzenetére
Nekem sincs nagy kedvem ebayről rendelni ilyesmi lutrit, de használtam meg nem találtam semmit hasonló árban
Ezért néztem a Bakut, annak legalább van honlapja, leírása, adnak rá garanciát
Mivel úgy látom gyártanak azért komolyabb cuccokat is, talán még valami normális minőségellenőrzésen is keresztül megy. -
tvamos
nagyúr
válasz
Zola007
#55109
üzenetére
Ez az allomas nem tunik rossznak, meg igazabol amit eloszor linkeltel sem, de en vallalhatatlannak tartom ezeket a handpiece-eket. Volt mar 5-6 kulonbozo a tulajdonomban, Fahrenheit, meg mindenfele, es az olcsok kozul csak az AOYUE vol ugy ahogy hasznalhato. Regen a Weller volt, amit hasznaltam, a regi kapcsolgatos, most meg egy JBC-m van, mert ezek meg vannak csinalva. (A cegnel is szoktam forrasztani, de az mas tema.)
Amugy azzal en eddig nem is foglalkoztam, milyenek ezek erintesvedelmileg... de nem is veszek tobbet ilyen nevtelen dolgokat, mert kidobott penz volt az a sok akarmilyen.
-
#55115
FireKeeper
nagyúr
Zola007
#55113
FireKeeper
nagyúr
válasz
Zola007
#55113
üzenetére
hát őszintén ebben a kategóriában nem igazán van sok jó választás. talán ez? igazság szerint a tényleg minőségi belépő szint az eredeti Hakko FX-888D lenne, csak az meg 3x-4x annyiba kerül mint amit te rászánnál. esetleg körbenézhetsz, használtan kapsz-e valami jóféle Wellert ennyiből. én pár éve egy kattogós Wellert vettem trafóval használtan (TCP-S), így ugye sajnos nincs on-the-fly hőmérséklet beállítási lehetőség (a pákahegy típusa befolyásolja a hőmérsékletet), de cserébe elég strapabíró a cucc.
-
darvinya
titán
Sziasztok
Egy konnektoron lévő Amiko box és sz.gép mini hangfal.
Tegnap Amiko -ra felraktam USB-s mini WiFi-t és mikor kikapcsoltam sz.gép mini hangfalat, akkor elmegy 2-3mp HDMI jel.
Gondolom sz.gép hangfal okozza, mivel trafóját leválasztó kapcsolóval van a kikapcsolása.Ezt lehet szűrni, vagy Amiko tápjában keressek valami hibát, amit USB mini WiFi felerősít?
-
#55113
Zola007
veterán
FireKeeper
#55111
Zola007
veterán
válasz
FireKeeper
#55111
üzenetére
Jelezném, hogy amit a kolléga linkelt mint "megbízható" ([858D]) fajta, az szintén egy ipari hulladék.
Az EEVblog-os srác csinált róla reviewt és azza kezdi, hogy gyárilag érintévédelmileg életveszélyesen rosszul volt bekötve
[link]
" On taking the front panel off I found that the power input socket had been mis-wired and mains active was tied directly to the exposed metallic parts of the heat gun."Megrendelem az "ajánlott" állomást kínából, aztán megpurcanok az első használatkor.
Most ezek után mivel tekintsem ezeket megbízhatóbbnak mint a 12 ezres Baku-t?
-
Tamy
senior tag
válasz
Zola007
#55104
üzenetére
Nekem egy ehhez hasonló van, csak lcd kijelzős. Még a DealExtreme-től rendeltem, de már rég nem kapni azt a fajtát. Jó pár éve használom, igaz csak hobbi szinten. Én nagyon szeretem, teszi a dolgát, gyorsan felfűt, és a beállított hőfokot is szépen tartja, eddig még hegyet sem kellett cserélnem benne. Egy percig se bánom, hogy megvettem. Az általad mutatott nem tudom mennyiben tér el az enyémtől, esetleg ha hazaérek nézhetek egy pontos típust rá.
-
#55111
FireKeeper
nagyúr
Zola007
#55106
FireKeeper
nagyúr
válasz
Zola007
#55106
üzenetére
hakko koppintás, itt review róla. döntsd el hogy ezután bevállalod-e...
-
kmisi99
addikt
válasz
Kernel
#55093
üzenetére
Úgy nézem a trafót ölte le, a szekunder részen már nem tudok áramot mérni rajta.
Egyébként szétszedtem magát a töltő részt is. Ennek sincs bonyolult elektronikája, pár ellenállás, 2 dióda, 1 kondi, 2p4m tirisztor, meg egy tranzisztor. Az ellenállások, diódák multiméter alapján nem rosszak, fogalmam sincs hogyan tudja megölni a tápot.
-
#55107
tordaitibi
veterán
Barret001
#55099
-
bardati
tag
válasz
Zola007
#55104
üzenetére
15-ért már lehet megbízhatót kapni, ezen nem érdemes spórolni! -sok bosszúságtól kímélhet meg
és kapsz kozzá mindenféle fejet utólag is...
Itt van egy, közelebbről.. -
Zola007
veterán
Ezt az állomást ismeri valaki? Vagy van esetleg 8-9e Ft alatt itthon jobb/hasonló alternatíva?
Többet egyelőre nem áldoznék a dologra.
A Fahrenheit és a Lidl Parkside 5-7e Ft-os állomásait megnéztem múltkor, de az nálam az az építési minőség, amiért nem szívesen adok pénzt.
Ez jobb minőségűnek tűnik képről:
-
Kernel
nagyúr
válasz
Barret001
#55102
üzenetére
Ebbe a fórumba tettem be.
A konstrukciót mindig egyedileg kell ellenőrizni, táplálást annak megfelelően leutánozni. Power gomb a processzorra megy általában, azt indítja / ébreszti készenlétből, de előfordulnak egyéb megoldások is, így látatlanban nem lehet biztosat mondani.
-
Barret001
addikt
válasz
Kernel
#55101
üzenetére
Köszi hogy válaszra méltattál,nincs ez mindenhol így
A tápja elszállt,nagyfesz kondi,fet,meg még néhány alkatrész...
A szekunder oldal jó,arról akarom táplálni. A trafó után kötött feszültség eljut a scalerhez,és a 3,3v-os low drop IC is teszi a dolgát. Ha igy bekötöm egyből indulni fog,vagy kell a power gomb? Ha az elcédé ad képet
az már nekem tökéletes lenne,háttérvilágítást stb megoldom. A gépről 5v jó ötletezt a monitor ledesítést beraktad valamelyik fórumba?
-
Kernel
nagyúr
válasz
Barret001
#55099
üzenetére
Ha megkapja az előírt tápfeszültség(ek)et, működik, minden további nélkül. Nincs visszacsatolás a háttérvilágítás meghajtójától, akár LED vagy CCFL.
Egy időben használtam is olyan monitort, ami a számítógépből kapott 5 V-ot (alaplap) és 12 V-ot (barkácsolt háttérvilágítás).
)
Új hozzászólás Aktív témák
ekkold- Fujifilm X
- iPhone topik
- HiFi műszaki szemmel - sztereó hangrendszerek
- PROHARDVER! feedback: bugok, problémák, ötletek
- Generációs lemaradásban a Huawei chipek, de a cég kitalált valamit
- PlayStation 5
- Milyen légkondit a lakásba?
- Hobby elektronika
- Apple MacBook
- Kerékpárosok, bringások ide!
- További aktív témák...
- BESZÁMÍTÁS! MSI B450M R5 5500 32GB DDR4 512GB SSD RTX 3060 12GB Rampage SHIVA Chieftec 600W
- BESZÁMÍTÁS! Gigabyte B760M i5 14600KF 32GB DDR4 1TB SSD RX 6700XT 12GB Zalman Z1 Plus Seasonic 650W
- ÁRGARANCIA!Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RTX 3050 6GB GAMER PC termékbeszámítással
- Bomba ár! Dell Latitude 7280 - i5-7GEN I 8GB I 256SSD I 12,5" FHD I Cam I W11 I Garancia!
- 118 - Lenovo Legion Pro 5 (16ARX8) - AMD Ryzen 9 7945HX, RTX 4070 - UK billentyűzet
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
