Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
darvinya
titán
válasz
Kernel
#62098
üzenetére
Még működik, csak kinézetben hasonló, amit ide beraktál szerelés / javításként.
Garancia 3+reg. 0.5 évet ad eladó.
Emiatt vagyok kicsit gondba, hogy erre gyenge angolommal miként válaszoljak.Dear Valued Customer,
Thanks very much for your great feedback which means a lot to us.
This will be the beginning of our service , all of our products offer 3 year warranty.
if you have any problem with our products in next 3 years , just let us know , we shall try our best to help.There is a bookmark in your package,you can scan QR code to extend 0.5 year warranty and get 5%-10% discount on our website.
PS: you can also follow our ebay store , we will publish new product , Discount item and Discount coupons weekly
Best Regards
ranpo-technology Customer Service Team
A mostani telomnak rossz a kamerája, így képet nem tudok berakni.
-
Kernel
nagyúr

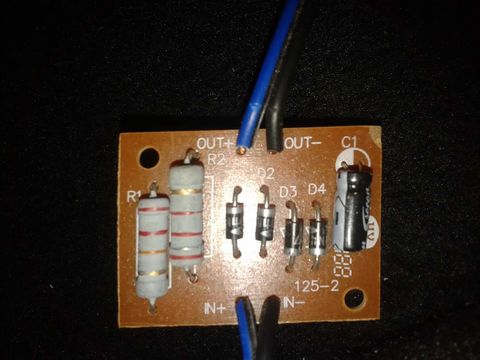

A bemenőjel 220 Ω - 2,2 kΩ osztóra kerül, utána Graetz-híd és egy kis puffer, ezzel például hangszóróvédő relét lehetne működtetni, ami túlterhelésre, illetve DC szintre is meghúz (végfokhiba okozhat ilyet), lekapcsolja a hangszórót.
Régen az Orion HS 500-ban volt relés védelem, meg egy piros LED, de az nem így nézett ki. Diódából sem kellett ekkora, mert egy relé nem igényel nagy áramot.
Tehát ez némi ellentmondás, meg akkor viszont kellett ott lenni másnak is. Így önmagában a hangszóró elé nem lehet bekötni, a hangjelet nem kell és nem is szabad egyenirányítani. Meg nyilván az osztásnak sem lenne értelme.
(#62097) darvinya
Olyan nincs nekem, a név sem ismerős. Ha szétszedhető, bele kellene nézni, hogy milyen technika.
-

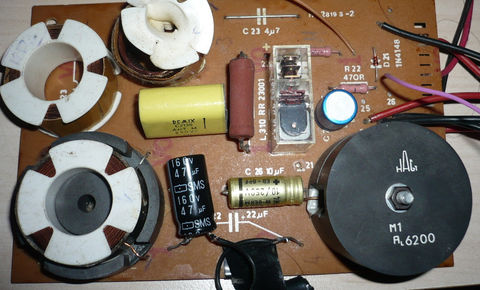

Egy Facebook autóhifi csoportban merült fel egy kérdés, amire biztos válasz nem jött. Mindenki találgat.

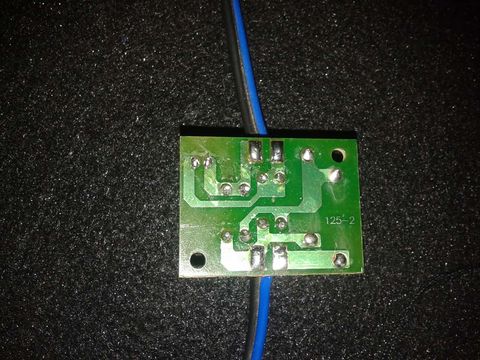

Addott az alabbi NYÁK, a kérdező szerint ez egy passzív ládában van, a bemenet és a hangszóró (mélynyomó) között. A láda dupla, tehát kettő nyomó van benne.
A kérdés, hogy mi a búbánat ez a cucc?
-
#62095
terapeuta007
aktív tag
Kernel
#62093
terapeuta007
aktív tag
válasz
Kernel
#62093
üzenetére
jaah hogy ugy.. látszik hogy ez az elso alkalom amikor dupla tápos dologgal kell foglalkoznom.
majd elmegyek a piacozos méhtelepezős haveromhoz és osszebontok annyi egyforma trafot hogy kijojjön 60-80v ac. és persze páros számú trafot kell oszegyujteni hogy meglegyen a 0v.
ha szerencsém van még ossze is jön. de már jo ha 1 olyat talalok aminek van 0vja tehát dupla kimenetu trafo. kiderul menyire leszek szerencses -
Kernel
nagyúr
válasz
szoke12
#62090
üzenetére
Ilyen gombvezérlések többféle logika szerint működhetnek, először is azt kellene feltárni, utána meg természetesen az elektronikában elektronikus megoldásokat szokás alkalmazni.
Félvezetős kapcsolókat, amire csak egy példa az öreg CD4066 és nem is feltétlenül alkalmas ide, vagy majd menet közben derül ki.
-
#62093
Kernel
nagyúr
terapeuta007
#62091
Kernel
nagyúr
válasz
terapeuta007
#62091
üzenetére

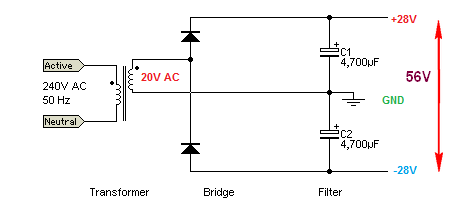

Az csak egy példa volt, ahol 56 V nem sok (2x28), hiszen összesen 100 / 120 V-ot bír el a végfok.
Az általad mért érték is csak úgy értelmezhető vagy sejthető számomra, hogy valójában 2x33 V-ról van szó, az előzményben tárgyalt trafóval.
Pl. AC 23,5V x gyök2 = 33V DC csúcs.
Ebből lesz GND-hez képest +33 és -33, az értelemszerűen 66V a kettő között összesen.
Terhelés nélkül a diódákon nem sok esik, azt most hanyagoltam.
-
#62092
Xpod
addikt
terapeuta007
#62091
válasz
terapeuta007
#62091
üzenetére
Én rákötnék egy sima 220V-os égőt terhelésnek, és úgy mérném meg a feszültséget.
-
#62091
terapeuta007
aktív tag
Kernel
#62088
terapeuta007
aktív tag
válasz
Kernel
#62088
üzenetére
megcsinaltam ezt a félhullámú duplatápot amit előzőleg kifejtettél. és 66v-ot mérek rajta terheletlenul. ezt nyugodt szivvel kössem az erositore? egyebkent ebayen azt irtak rola hogy +-40v a max. habár a kondik 63v osak és az ic dokumentaciojaban +-50 és +-60(üresjárat) szerepel.egyébként a rajzaidon 56v ot irtál ez nem sok? vagy úgyis lemegy terehelésnél?
-
szoke12
őstag
Sziasztok!
A kocsiban tervezek egy kis moddingot. Van egy rádiós magnóm, amit szeretnék megberhelni. Vettem egy kis lapkát, ami tud sd-t, pendrive-ot olvasni, kommunikál bluetoothon, tud még aux-ot is, és van 5 vezérlő gombja is. Nos, a kocsimban van egy karocska a kormány alatt, ami a fejegységet vezérli. módváltás, stb... 6 funkciója van.
A tervem: A fejegység távoli vezérlését megszakítom egy relé-sorral, és amikor a magnó a kiválasztott funkció, akkor a relék behúznak (NO-ág), így a továbbiakban minden parancs a bluatooth-os lapka felé megy. Egyéb esetben (rádió, vagy cd) a relék kioldanak(NC-ág) és akkor meg a fejegység kapja a parancsokat.
Kérdéseim: Működhet-e egy ilyen dolog? Próbált-e már valaki ilyet? Van-e jobb megoldás egy relé-sornál? (csak hogy ne csattogjon 8 relé a fülembe váltáskor) -
#62089
[CS]Blade2
addikt
Kernel
#62086
[CS]Blade2
addikt
válasz
Kernel
#62086
üzenetére
Akkor még az lehet, hogy minden sorban az első LED szakadt meg valamiért. Először 1, a többi meg akkor lehet, hogy a nagyobb feszültségtől.
28.5V-ot mérek a LED-ek nélkül, csak simán egy kb 5 méteres vezetékkel.
Az ellenállásra pedig tudok 195Ohm-ot.
[LED]-et 50-esével
[ellenállást] monsjuk 100-asával tudnék rendelni, szóval, ha állandóan lepukkan, egy darabig elég. -
Kernel
nagyúr
Nem olvastam végig a többi hozzászólásodat.

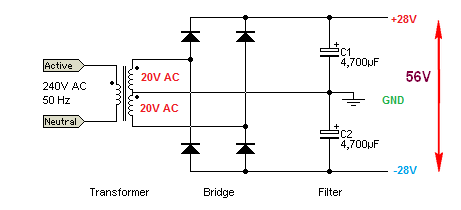

A hozzászólásomban is egy Graetz-híd szerepel először, csak utána lesz visszabutítva. Ennek oka érthető meg az előzményből.
Itt csak egy szükséghelyzetről volt szó, amikor nincs kéznél alkalmas trafó, viszont kettős tápot igényel az erősítő.
-
válasz
Kernel
#62053
üzenetére
Nem olvastam végig a többi hozzászólásodat. De ebben az hsz-ben említett problémára találta ki Graetz bácsi a róla elnevezett egyenirányító hidat. Ott is lesz némi hullámzás, de jóval kisebb, mint a most általad lerajzolt. Ezt a feszültség ingadozást pedig pufferkondival lehet simítani, ha audio eszközöhöz lesz a tápegység, akkor pedig "zajszűrővel" tovább lehet finomítani.
-
#62086
Kernel
nagyúr
[CS]Blade2
#62085
Kernel
nagyúr
válasz
[CS]Blade2
#62085
üzenetére
Szerintem furcsább, ha tényleg ellenállás szakadt meg, miközben a LED-ek szoktak vibrálást is okozni, illetve megszakadni, túlmelegedés, túlterhelődés miatt.
Az ellenállás megég, ha túlterhelődik, illetve műszerrel is kimutatható a szakadás, nem is csak ellenállásméréssel, hanem feszültségméréssel is lekövethető.
Ha 4 párhuzamos ágon van 8 LED sorba, minden ágon ellenállásokkal, akkor egy ág szakadása nem lenne hatással a többire, ha stabil feszültséget kapna.
De ebben az esetben valószínűsíthető, hogy a 24 V-os táp nem pont annyi, az csak a feltüntetett névleges érték. Már csak azért is, mert 8 LED + ellenálláshoz valamivel több illene, mint 24 V.
Így viszont egy ág szakadása esetén, az egyszerű trafós táp stabilizálatlan feszültsége még egy kicsit feljebb megy, vagyis több áram jut a maradék 3 ágra, amitől ismét megszakad valamelyik LED.
Ellenállás láthatóan szükséges ahhoz a tápegységhez, de ez kiderül a LED-ek melegedéséből is.
-
#62085
[CS]Blade2
addikt
Kernel
#61401
[CS]Blade2
addikt
válasz
Kernel
#61401
üzenetére
Azóta elkezdett villogni a megmaradt 2 sorból az egyik, és kialudt, majd 1-2 napra rá az utolsó sor is. Kíváncsiságból szétvágtam 3-4db-os szakaszokra, és elkezdtem párat kipróbálni a megmaradt 2db ellenállásos LED-el és random 7db simával, de sehogy sem ment, amikor is mondom kipróbálom simán 7db simával, és úgy működik.
Utána végigpróbáltam, és az összes világít a simákból, tehát 4x7 jó.
A 4db ellenállásosból pedig a maradék kettő sem.Azzal ne kísérletezzek, hogy ellenállások nélkül bekötöm mondjuk 4x7-be vagy 3x8-ba?
Kicsit fura, hogy 4-ből 4 ellenállás kinyiffant ezek szerint. Lehet, hogy a kis tápja sz*r, és nem is érdemes venni hozzá ellenállást.
-
#62082
Kernel
nagyúr
terapeuta007
#62081
Kernel
nagyúr
válasz
terapeuta007
#62081
üzenetére
+/-12 és +/-50 V között használható a TDA7293, illetve üresjárásban +/-60 is lehet a maximum.
Természetesen ezzel együtt nő a melegedés is, a teljesítmény függvényében.
De mindenképpen rendes, szimmetrikus táp kell, itt nincs helye step down vagy step up gányolásoknak sem, vagy nem tudom, mire gondoltál.
Akkor már jobban jársz, ha előbb összedobod az említett félhullámú megoldással, ennek hátránya részletesen le volt írva, de kiindulásnak azért jó lehet.
Később meg kellene valami normális trafó, vagy legalább két egyforma trafó.
-
#62081
terapeuta007
aktív tag
Kernel
#62053
terapeuta007
aktív tag
válasz
Kernel
#62053
üzenetére

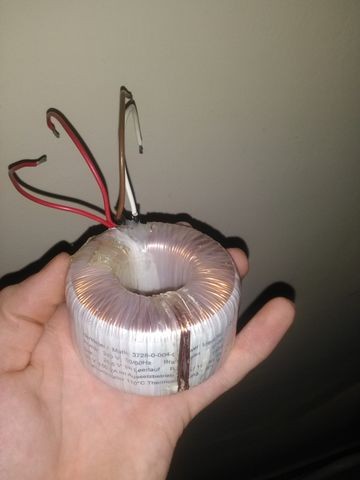

hát akkor ez a toroid valszeg zsák utca. még annyit tudnák hogy van egy 24v 1A trafom ami nagy darab (4cmx6cmx5cm)nem ertem miert 1A van rá irva(3A-et kulonosebb melegedes nelkul leadott). annak esetleg ha a szekunderét ujra tekercselném 20v os ra vastagabb kábellel. de még ezután 40v alá lekéne vinni a feszultseget az erositonek.szerinted kivitelezheto ? sokat kéne vele vesződni gondolom.
-
And
veterán
válasz
Czimby
#62077
üzenetére
Nagy különbség nincs közöttük talán a felbontás az, ami eléggé eltérő. Az MS2108S 6600-ig képes kijelezni, ami egy érdekes és szokatlan adat a mezőnyben (ezt vajon hány digitnek hívják?). Nekem az UT210E van, ha jól látom, az általad felsoroltakból ez az egyetlen, ami 1 mA-es felbontással képes DC/AC áramot mérni, ez esetemben elég fontos szempont volt. Persze a lakatfogós mérés ilyen felbontásnál már nehézkes, meg nem feltétlenül pontos, de a szabályok betartásával meglepően jó kis műszernek bizonyult alacsony áramok mérésénél is.
-
#62079
csabyka666
veterán
mezis
#62071
-
Czimby
addikt
Otthonra szeretnék egy valamire való, de olcsó lakatfogót vásárolni.
Az alábbi 4 közül melyiket lenne érdemes szerintetek?
Mennyire fontos, hogy True RMS legyen a műszer a hétköznapi használatban?
-
#62072
tordaitibi
veterán
tordaitibi
#61993
válasz
tordaitibi
#61993
üzenetére
Megoldva,
esetleg ha valakit érdekel, a hiba állórész testzárlat.
1 nap szívás, anyázás,6x szétszedés-összerakás méregetés után, mivel szétszedve minden tökéletes volt,
jött az isteni szikra, az egyik állórész kivezetésre drótdarab ráforraszt, összerak, és..... azanyád...!!
Multiméter máris csipog, zárlat. De csak akkor, amikor a generátor össze volt rakva, gondolom ahogy összehúzták a csavarok, a nyomásra valahol letestelt belül.
Bontóba 3000-ért vettem egy első pajzs töröttet, állórészt átrak, minden jó.
Lassan a vérnyomásom is beáll a rendesre, mert fönnt volt már igencsak. -
#62071
mezis
félisten
csabyka666
#62069
mezis
félisten
válasz
csabyka666
#62069
üzenetére
-
#62069
csabyka666
veterán
mezis
#62068
-
#62068
mezis
félisten
csabyka666
#62063
mezis
félisten
válasz
csabyka666
#62063
üzenetére
Amelyik puttony nélküli, abban a LED modul közvetlenül táplálható a 230V-ról.
A puttonyban meg 230V -> 12V modul van, a reflektorban meg 12V-os LED modul.
Most cseréltem két ilyen puttonyosban LED modult 230V-osra. Mindkettőben rossz volt úgy a LED modul, mint a tápegysége. Több mint kétszer annyiba került volna, ha maradok a tápegység + LED modul változatnál.
(Az egyikben meg még faragni is kellett az alapot az újfajta hűtőfelület pontos, síkbeli illeszkedéséhez.) -
#62067
csabyka666
veterán
Kernel
#62065
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#62065
üzenetére
Jah, az gáz.
Az otthoni erősítőmnél van némi brumm mikor nincs rajta zene, de annak normális tápja van, áganként 20mF kondival. Kellene kezdenem vele valamit, de nem vagyok benne biztos, hogy pontosan honnan származik a brumm. Most fejből nem emlékszem, hogy mit mértem szkóppal az előfok, meg a végfokok tápjain, kellene mérnem megint.
Igazából újra kellene építenem a teljes nyákját a táp résznek, mert el van öregedve... -
#62065
Kernel
nagyúr
csabyka666
#62062
Kernel
nagyúr
válasz
csabyka666
#62062
üzenetére
Nézőpont kérdése, COB LED olcsón rendelhető, a hűtést próbáld megfigyelni.
(#62064) CPT.Pirk
Terhelés közben lehet kellemetlen, amikor a búgás is nő a hangszóróban, ugyanakkor a zene elnyomja. Mondjuk fel sem tűnik, mégis ott van a háttérben, a minőséget rontja, "megfoghatatlanul". Mármint oszcilloszkóppal megfogható természetesen.
-
#62063
csabyka666
veterán
mezis
#62061
-
#62062
csabyka666
veterán
Kernel
#62060
-
#62061
mezis
félisten
csabyka666
#62058
mezis
félisten
válasz
csabyka666
#62058
üzenetére
Üdv.!
" 1 darab nagy LED van középen": No abban is rengeteg apró LED van a COB fényeloszlató mögött. Egyetlen lapra integrálva. Csak egyben cserélhető.10 W bőven elég lesz, a "puttony" nélkülieket ajánlom, könnyebb, olcsóbb lesz a LED csere. Ha egyáltalán szükség lesz rá.
A hűtésre figyelj, mert kell !
-
#62060
Kernel
nagyúr
csabyka666
#62058
Kernel
nagyúr
válasz
csabyka666
#62058
üzenetére
A láncreakciószerű tönkremenés minden párhuzamos vagy vegyes kapcsolásra érvényes, akár COB vagy diszkrét LED.
Csak idővel rájöttek, hogy a COB fényvetőknél nagyon egy pontba koncentrálódik a hőleadás, ez pedig probléma, amikor a hátlapot egy vékony alu öntvénnyel szeretnék elintézni, hogy minél olcsóbb legyen.
Így jött a visszatérés az elosztott LED-ekhez, ahol a hő is jobban eloszlik.
Múltkor másik topikban volt olyan, amiről kiderült, hogy csak a mozgásérzékelő házában volt egy kis tápegység, tehát közel sem a reklámozott teljesítményt tudta.
10 W valós LED-teljesítmény (tehát amit konkrétan a LED-en mérek: U*I) nem rossz a sötét éjszakában, de ez nagyon tág fogalom, hogy valakinek mi elég.
(#62059) VIPowER
Régebben ilyen igénytelen megoldás elképzelhetetlen lett volna, audioszervizben nem is fordult elő.
-
VIPowER
őstag
válasz
Kernel
#62053
üzenetére
"Végfoknál ilyet soha nem alkalmaznak, búgással járhat, főleg nagy terhelésnél, de akár nyugalmi áramon is. Meg a további elvi problémák, diódaimpulzus, pufferkinyíródás stb."
Hát pedig én már láttam ilyet gyári megoldásban is. Róla van szó. 5.1-es rendszer, külön erősítő. A mélynyomó erősítőjének tápellátása (TDA2030) lett így megoldva. Nem volt vele gond, bár valóban nem ajánlott, ahogy ez a hangrendszer sem.
-
#62058
csabyka666
veterán
Üdv ismét!
Vásárolnom kellene pár darab mozgásérzékelős reflektort, és a LED-esekkel szemezgetek. Nem kell nagy fényerő, épp csak annyi, hogy este lássunk kimenni az udvarból. Kb 10 méterre kellene még értékelhető mértékben elvilágítania.
A helyi bolhapiacon szoktam látni egy srácnál mindenféle (új) kínai cuccot, köztük ilyen LED-paneleket is, 10-15-...stb wattokkal. Próbaképp szerintetek érdemes lehet beruházni pár darabra? Aki használ ilyet, mi a tapasztalata, például a 10W mire elég?Szerény ismereteim szerint 2 fajta van: az egyikben sok kis LED, a másikban 1 darab nagy LED van középen.
Előbbiről azt hallottam, nem annyira jók, mert ha egy kiég, akkor a többin megy át ugyanannyi áram, és előbb utóbb mindegyik elfüstöl szép sorjában. Ez igaz lehet, és tényleg az 1 db "nagyledeset" érdemes inkább?Ha tudtok olyan helyet, ahonnan be lehet szerezni elfogadható minőséget, szívesen látnám.
Köszi a segítséget előre is!
-
Kernel
nagyúr
válasz
#90088192
#62056
üzenetére
A kevésbé stabil tápfeszültség úgy is mondható, hogy megnőtt a belső impedancia, legfeljebb itt a képet bonyolítja a hullámzó jelleg is.
De ami sokkal lényegesebb, hogy az erősítőnek sima DC kell, illetve minél simább, lehetőség szerint.
A félhullámú egyenirányítás erre viszont nem alkalmas, vagy csak erős kompromisszummal, amit említettem.
-
#90088192
törölt tag
válasz
Kernel
#62055
üzenetére
Azt sejtettem, bar ugye az 5Tau lenne mig feltoltodik ugye az meg fugg a korfrekvenciatol, meg magatol a kapacitastol, vagyis ahogy no a kapacitas azzal no a feltolteshez illetve kisuteshez szukseges ido. Az oke szamomra, hogy a multimeter nem fogja latni a kulonbseget, de terheles alatt nagyobb impedanciat mutat mint feszultseggenerator nem?
-
Kernel
nagyúr
válasz
#90088192
#62054
üzenetére

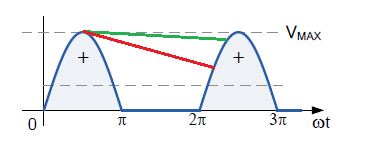

Ha nem lenne utána puffer, akkor más a helyzet, de ilyen alkalmazásnál a puffer mindenképpen csúcsra töltődik, a többi már terhelésfüggő.
Alacsony terhelésnél (pl. csak rámérek egy multiméterrel) a puffer ki sem sül, sima DC-t kaptam.
Nagyobb terhelésnél (piros vonal) egyre nő a hullámzás is. Mondhatnánk erre, hogy akkor dobjunk be jó nagy puffert, majd elsimítja, de az sem csodaszer, ráadásul a töltőszakaszban (felfutó szakasz) több energiát kell bevinni, mintha két szakaszra oszlana el ugyanaz a mennyiség, tehát ott egy nagy áramimpulzus keletkezik.
-
#90088192
törölt tag
válasz
Kernel
#62053
üzenetére
Hello
Nem okoskodni akarok tenyleg, de a feszultseg nem csokken ha csak egyutasasn egyeniranyitasz? Tudom a csucs csucs marad, de a hupli miatt a hoegyenertek igen csak lezuhan( kb 50%), amit ugy a kapacitas probal kisimitani, vagyis az atlagnak lejjebb kellene lenni..SZVSZ
-
#62053
Kernel
nagyúr
terapeuta007
#62048
Kernel
nagyúr
válasz
terapeuta007
#62048
üzenetére

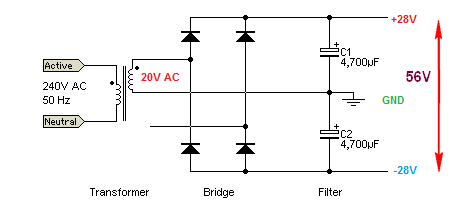

Amit tegnap említettem, így nézne ki egyébként:
Tehát a kapcsolás működik az egyik tekercs elhagyásával is, de akkor már feleslegessé válik két dióda is:

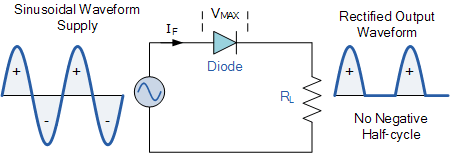

Csak az a gond, hogy így mindkét ágon félhullám lesz:
100 Hz hullámzás helyett 50 Hz "foghíjas", ez még pufferelve sem az igazi:
Végfoknál ilyet soha nem alkalmaznak, búgással járhat, főleg nagy terhelésnél, de akár nyugalmi áramon is. Meg a további elvi problémák, diódaimpulzus, pufferkinyíródás stb.
Arra viszont jó lehet, ha szükséghelyzetben ki kell próbálni egy erősítőt, vagy valamilyen korlátozottabb felhasználásra is. De ha épp a teljesítményre hajt valaki, akkor szóba sem jön, igénytelen megoldás lenne.
Azt viszont nem lehet megtenni, hogy a GND-ágat egyszerűen elhagyom, a kondenzátor nem DC-osztó, a GND pedig kell az erősítőnek.
A kettős táplálás lényege, hogy ilyen végfoknál elmarad a hangszóróleválasztó kondenzátor (DC-csatolt lesz a hangszóró), viszont cserébe dupla táp, dupla kondi.
A hídkapcsolás, ami tulajdonképpen mindkettőt kiküszöböli: sem kicsatoló, sem kettős táp, de nem csak ezért alkalmazzák, tápfeszből is kevesebbet igényel.
-
#62051
Kernel
nagyúr
szabifotos
#62050
Kernel
nagyúr
válasz
szabifotos
#62050
üzenetére
-
#62050
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Autó akkut CC/CV modullal, 14.4V-ra állítva lehet tölteni?
-
#62049
Kernel
nagyúr
terapeuta007
#62048
Kernel
nagyúr
válasz
terapeuta007
#62048
üzenetére
1 db szekunderrel csak szimpla tápot tudsz csinálni.
Dupla vagy középcsapolt szekunder kell a szimmetrikus táphoz, most csak a példa kedvéért legyen 2x 20 V AC, akkor így nézne ki:
Pontosabban elvileg lehetne félhullámú egyenirányítással kettőzni, de erősítőhöz az nem jó megoldás, mert túl hullámos tápot adna.
-
#62047
Kernel
nagyúr
terapeuta007
#62046
Kernel
nagyúr
válasz
terapeuta007
#62046
üzenetére
20V AC és 12V DC, ezek már megint ilyen értelmezhetetlen dolgok, össze sem lehet kötni.
Szimmetrikus táp GND-hez képest értendő, két egyforma feszültség, ellenkező előjellel.
-
#62045
Kernel
nagyúr
terapeuta007
#62044
Kernel
nagyúr
válasz
terapeuta007
#62044
üzenetére
Később a német szófoszlányokból arra jutottam én is, hogy 25,5 V az üresjárási, 20 V a terhelt feszültség, ezért töröltem a hozzászólásomból azt a részt.
Viszont a végfok szimmetrikus táplálást igényel. Még ha működne is aszimmetrikus tápról, a kimenőjelet aszimmetrikusan vágná meg, kihajtáskor.
20V x gyök2 = 28 V lenne a pufferelt DC feszültség egyébként is.
A föld pedig csak a közös viszonyítási pontot jelképezi, adott esetben a készülékvázat. Amúgy nem lenne a köze a földhöz, noha itt mégis, mivel a toroidtrafók nem számítanak biztonságos szigetelésűnek, ezért a toroiddal szerelt erősítőket csak hálózati védőföld bekötésével szokták forgalomba engedni. Vagyis földelt dugóval.
-
#62044
terapeuta007
aktív tag
Kernel
#62043
terapeuta007
aktív tag
válasz
Kernel
#62043
üzenetére
most ugy van mint amit kuldtel kepet csak földet azt nem csinaltam mert nincs sehol a trafon.egyenuranyitas utan 22,5v ot mérek terheletlenul szoval akkor a 20v az a terhelt fesz. lesz. akkor most majd ezzel sorba kötöm a pc táp 12v ját és akkor 32v rol elmegy majd az erosito
-
#62043
Kernel
nagyúr
terapeuta007
#62042
Kernel
nagyúr
válasz
terapeuta007
#62042
üzenetére
Amit írtál, számomra nem igazán értelmezhető, mindenesetre így nézne ki ennek a normális megoldása:
Erre írtam, hogy a szekunder 2 db trafóból is összerakható.
-
#62042
terapeuta007
aktív tag
Kernel
#62017
-
#62040
(jan)
őstag
sketchifun
#62038
(jan)
őstag
válasz
sketchifun
#62038
üzenetére
Lehet puposkondis
-
#62038
sketchifun
senior tag
sketchifun
senior tag
Adott egy monitor.
Hidegen bekapcsolva 2-3 órát is elmegy. Ellenben ezután kikapcsol. Van, hogy nem is lehet visszakapcsolni, csak áramtalanítás után. Működés közben a kezelőgombjai nem működnek, csak a bekapcsoló gomb.
Merre érdemes elkezdeni keresni a hibát? Átkondenzátorozás, tápegység és inverter részen?
Miért nem működhetnek a gombok rendesen?
-
#62032
csabyka666
veterán
Kernel
#62031
-
#62031
Kernel
nagyúr
csabyka666
#62030
Kernel
nagyúr
válasz
csabyka666
#62030
üzenetére
Igen, a dióda miatt fordítva nem is működik elvileg, így kárt nem tudsz okozni.
-
#62030
csabyka666
veterán
Kernel
#62028
-
#62028
Kernel
nagyúr
csabyka666
#62026
Kernel
nagyúr
válasz
csabyka666
#62026
üzenetére
Az egy diódára utal, amin az 5 V-ból még esik, annál valamivel több, mivel áramfüggő.
De még így maradhat annyi, amivel működik.
-
Ribi
nagyúr
válasz
HoTaZo
#62011
üzenetére
Pendrive jó 5let.
Otthon is van 2 vevő amivel néha veszünk fel TV-ből.
Viszont amíg nem a vevő formázza a pendriveot addig nem kezeli normálisan. Pedig az is fat32-re formázza és én is a gépen.
Másik dolog, hogy érdemes ráhallgatni füllel a winyóra. Ha kevés a delej, akkor lehet hallani, hogy újra és újra próbál ráolvasni, majd kattan, 2 secet vár, megint próbál olvasni, kattan. Legalábbis nekem ezt csinálta gépen is amikor a mobil winyót egy +2m-es hosszabbítón keresztül kötöttem be.
De első körben pendrive. -
#62026
csabyka666
veterán
Kernel
#62025
-
#62025
Kernel
nagyúr
csabyka666
#62024
Kernel
nagyúr
válasz
csabyka666
#62024
üzenetére
Attól függ, mennyi, mindkét irányban meg kell nézni, műszer diódaállásban értelemszerűen.
-
#62024
csabyka666
veterán
Kernel
#62023
-
#62023
Kernel
nagyúr
csabyka666
#62022
Kernel
nagyúr
válasz
csabyka666
#62022
üzenetére
Minden jel szerint, bár ilyenkor nem árt másik ágon is ellenőrizni, a biztonság kedvéért.
A tű és az elem negatív között nincs zárlat vagy diódaátmenet? Medicor mérőnél volt védődióda, ha jól emlékszem.
-
#62022
csabyka666
veterán
Kernel
#62021
-
#62021
Kernel
nagyúr
csabyka666
#62020
Kernel
nagyúr
válasz
csabyka666
#62020
üzenetére
Be lehet azonosítani méréssel is, egyik pont közös az elemmel, másik ágat megszakítja a leválasztós DC-csatlakozó:
-
#62020
csabyka666
veterán
Kernel
#62019
válasz
Kernel
#62019
üzenetére
Huhh ezt jó, hogy mondod! Ezen nincs rajta, hogy melyik a negatív. DC 6V 4W, ennyi van csak rajta.
HEM-703C a típusa. Ez elvileg jó hozzá, persze nincs rajta, melyik pólus melyik. -
#62019
Kernel
nagyúr
csabyka666
#62018
Kernel
nagyúr
válasz
csabyka666
#62018
üzenetére
Az elemek vagy akku 5 V alá is merül, úgyhogy ez nem probléma, viszont láttam olyan vérnyomásmérőt, amin a középső tű a negatív, de az fel is van tüntetve.
-
#62018
csabyka666
veterán
Üdv mindenki!
Van egy Omron vérnyomásmérőnk, amit adapterről szeretnék üzemeltetni, mert nem túl gazdaságos állandóan elemeket venni bele. 6V 4W van a készülékre írva, de a 6V-os adapter eléggé ritka, univerzálisat viszont nem akarok venni, ha nem muszáj.
A kérdésem, hogy szerintetek ha 5V-tal megkínálom, mit lépne rá? Abból van 2.5 amperes, ami bőven elég lenne, csak ugye az 1V-tal kevesebb... -
#62017
Kernel
nagyúr
terapeuta007
#62012
Kernel
nagyúr
válasz
terapeuta007
#62012
üzenetére
A TDA7293 már +/-12 V-ról is működik az adatlap szerint, csak akkor értelemszerűen kisebb teljesítmény vehető ki, amit legfeljebb részben kompenzál, hogy a párhuzamosított kimenetek elvileg 2 Ω terhelést is elviselnek.
PC-tápoknál a -12V terhelhetősége a +12-vel azonos szintre is hozható, mivel ugyanaz a szekunder táplálja, csak a negatív ágon a diódák, illetve áramút gyengébb, ami korrigálható.
Utána még a feszültséget lehet növelni talán +/- 20 V-ra, ez próba kérdése, hogy mennyit lehet stabilan kihozni belőle. PC-tápnál nagyjából ezek a lehetőségek vannak, mivel trafót cserélni, tekercselni már nem érdemes. Az a kis step up modul gyenge ide, a negatív ágat egyébként sem tudná kiszolgálni.
50 Hz-es trafóval természetesen 2 darabból is össze lehetne rakni, ha úgy jobban kijön a feszültség.
-
#62016
#90088192
törölt tag
tordaitibi
#61993
#90088192
törölt tag
válasz
tordaitibi
#61993
üzenetére
Seged diodak jok? Mert ugye a feszultseg szabalyzo onnan kapja a kraftot, illetve maga a feszultseg szabalyzo jo?
Ha testzarlatot akarsz merni egyszeruen, gyorsan, szigeteles ellenallasmero berendezes, ami nekem van 250V-tol kezdodik es 1000V-ig mer.
-
bandi94
tag
válasz
terapeuta007
#62012
üzenetére
Ilyen trafót leginkább egy másik erősítőben találsz
-
bandi94
tag
válasz
tordaitibi
#61993
üzenetére
Testzárlatot hogyan állapítod meg? Mi a tekercselőműhelyben az aszinkron motorokat soros izzón mértük 230-ról, egy csipesz, meg egy rojtos drótvég
Egyszer kíváncsiságból rámértem egy testes motorra, multiméterrel semmit nem tudtam mérni, de az izzó halványan pirított. Pont elég volt ahhoz, hogy lerugdalja a firelét. -
#62013
terapeuta007
aktív tag
terapeuta007
aktív tag
de kulon taprol sorba lehetne oket kotni csak sok amper kell hogy legyen a táp
-
#62012
terapeuta007
aktív tag
terapeuta007
aktív tag
[link]
Ehhez honnan lehetne ossze kukázni egy tápegyseget a legolcsobban(max 3k de inkabb kozelebb a 0ft hoz ) ? milyen eszkozokben keressek trafot amiben megfelelo lehet ehhez? pc tápegységet át lehetne alakitani?mert van 1 fölös. 35-40v kell és 7Aa csucsokban. gondolom hogy 3-5A es trafo is elég lehet már.mert nem folyamatosan 7A kell.vam ebayrol még 4 ilyen egy korábbi rendelésből[link]
csak ez nemtudom korlátozva van-e 2A re vagy átenged többet meg hogy ezeknek a kimenetét lehet-e sorba kötni? (ugy hogy a bemenetjuk parhuzamba van mondjuk a tapegységval.)(mondjuk az a tippem hogy a sorbakotessel rovidre is zarnam egybol) -
-
Attix70
aktív tag
válasz
darvinya
#62002
üzenetére
Graetz hídba (4 diódáról beszélünk) szinte mindegy, hogy milyen dióda van (az áramok azért meglegyenek). A dióda vagy jó, vagy nem (nem jellemző az olyan hiba mint a Tranyóknál vagy Feteknél). Egyszerű P-N átmenet.
Annó (kb. 14-éves koromban) még Zener-diódákból is csináltam Graetz hidat. Apámnak a gyűjteményéből szereztem be az alapanyagot. Ő Nescafé-s üvegekben tárolta az alkatrészeket (1984), mindegyik üvegre rárajzolta az alkatrészek "ábrájat". A Zener-es üvegben több volt az alkatrész mint a másik (diódás) üvegben és nagyobbak voltak
Na ezekből csináltam egyenirányítót egy csengőtrafó után. Minden működött de terhelés nélkül is melegedtek a diódák, megkérdeztem a fatert hogy mit rontottam el. Na ez után amit kaptam elindított a saját alkatrészbázis beszerzésére
-
darvinya
titán
-
HoTaZo
addikt
Arra gondolsz, hogy a vinyó NTFS formátumát nem komálja a tv-m? Egy 500GB-os külső vinyó, mire lenne érdemes formázni?
(#61998) Kernel: Sajna csak egy USB van rajta. Ezért gondoltam, hogy egy ilyen HUB-ba csatlakoztatom onnan menne a tv-be, de a HUB kapna egy külső tápról +5V-ot. De nem tudom, hogy nem teszem-e tönkre a tv-t ezzel a ráerőltetett +5V-tal. Láma vagyok ehhez.
(#61999) darvinya: Még nem próbáltam működtetni a HUB-on keresztül, mert direktbe se megy (lehet, hogy pjen-nél van a megoldás), így annyit már sejtettem, hogy a HUB is csak elvenne (külső táp nélkül) a delejből, ha mással nem, akkor a LED-jei miatt.
-
Lompos48
nagyúr
válasz
darvinya
#62002
üzenetére
Graetz híbban párban vannak a diódák, ebből 1-et cserélni nem egészséges, még ha működik, később úgy is tönkre megy.
Ez érdekes, ráadásul nem is igaz. Különböző nyitófeszültségek esetén csak a hullámosság csúcsai nem lesznek egyformák, milivoltos különbségekkel. Három fázis egyenirányításnál az eredő már úgyis 90%-nál jobb "simaságot" produkál. Hab a tortán, hogy az akkuk még szeretik is a pulzáló töltést. Keress más voodoo magyarázatot!
-
#62002
darvinya
titán
tordaitibi
#62001
darvinya
titán
válasz
tordaitibi
#62001
üzenetére
Mindegyiket megnézted, hogy biztosan jó és nem ereszt át visszafelé?
Graetz híbban párban vannak a diódák, ebből 1-et cserélni nem egészséges, még ha működik, később úgy is tönkre megy.
-
#62001
tordaitibi
veterán
darvinya
#61994
válasz
darvinya
#61994
üzenetére
? Miért cserélnék JÓ diódákat,
van a hídba 6 darab 70amperos Schottky, meg 3 darab 5 amperes, 30V. Más a típus az igaz, de mindegyik nyitófeszültsége 20mV-on belül van.
Eddig kb.30 féle autó generátorába cseréltem 1 diódát, azt ami tönkrement és mind jó lett, tehát tutira nem ez a gond.
Te se cserélsz egy Graetz hídba 4 diódát, ha csak 1 ment tönkre.
Más lesz a baj, de hogy mi arról gőzöm sincs egyelőre.
akkor rosszul fejeztem ki magam.
Akkor most melyik az ajánlott?
Már mindegy, de egyébként sikerült egész szépen vágta.
Egyszer kíváncsiságból rámértem egy testes motorra, multiméterrel semmit nem tudtam mérni, de az izzó halványan pirított. Pont elég volt ahhoz, hogy lerugdalja a firelét.
Új hozzászólás Aktív témák
ekkold- Le Mans Ultimate
- bitpork: Augusztus 2- szombat jelen állás szerint.
- Autós topik
- eMAG vélemények - tapasztalatok
- Milyen egeret válasszak?
- Információbiztonság, kiberbiztonság, adatvédelem
- OTP Bank topic
- iPhone-t használók OFF topikja
- Hővezető paszták
- A fociról könnyedén, egy baráti társaságban
- További aktív témák...
- REFURBISHED és ÚJ - HP USB-C Dock G5 docking station (5TW10AA) - 3x4K felbontás, 120Hz képfrissítés
- Lenovo Legion Slim 5 82Y900BVHV Notebook
- Samsung Galaxy A04 128GB, Kártyafüggetlen, 1 Év Garanciával
- Azonnali készpénzes Sony Playstation 5 lemezes és digitális felvásárlás személyesen/csomagküldéssel
- LG 45GS95QE - 45" Ívelt OLED / 2K WQHD / 240Hz 0.03ms / NVIDIA G-Sync / FreeSync Premium / HDMI 2.1
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
