darvinya
titán
Érvéget forrasztok, s nem összeforsztok.
6-os folyasztó szeres ónnal pillanatok alatt rendesen bevonja, még burkolaton sem látszik meg.Érvég hüvely nem stabil kötésnek számít, mivel két fém felületi préselés történik.
Két fém hőtágulása különböző.(#56698) Ribi
Ez a kézzel összesodrottról van szó, de hogyan jött ide lágy forrasztás azt nem tudom.
Érvég hüvely mozgás meg pláne nem bírja a fentiekben említett miatt.
Érvég hüvelyből úgy szakad ki mozgó kábel, mint a húzat.Ráadásul hőtágulás miatt érvég jobban szikrázik.
Nem csodálom, hogy több elektromos tűz keletkezik mostanság. -
Ribi
nagyúr
válasz
xxxjjjkkk
#56697
üzenetére
Gugliban lehet ilyeneket találni:
"Nekem megvan a MSZ 2364 szabványsorozat. Az MSZ 2364-520:1997 szabvány 526.fejezete foglalkozik a villamos kötésekkel. (hogy ez még érvényes-e, azt megtudjuk nézni)
Ebben az áll:
"A nem hegesztett vezetékkötéseket továbbra is csak szerelvénnyel szabad megoldani, a csupán vezetékek összecsavarásával készített kötések alkalmazása nem megengedettek. A lágyforrasztások mechanikai igénybevételnek (nem csak húzásnak és hajlításnak, de nyomásnak sem!) nem ellenállóak, ezért alkalmazásuk kizárólag mechanikai tehermentesítésük mellett megengedett. A lágyforrasztás ezen túlmenõen (mechanikai tehermentesítés esetén is) csökkenti a vezetékek terhelhetõségét és fõként a zárlati áramokkal áramokkal szembeni ellenálló képességét is!""Én sem értek hozzá, de mindenhol hasonlót lehet olvasni.
-
Ribi
nagyúr
válasz
darvinya
#56695
üzenetére
Villanyszerelésnél nem forrasztanak. Elég régóta.
6-os vezeték forrasztásához igencsak fel kell melegíteni mind2 oldalt, hogy rendesen befussa a dolgokat és a hőterhelés lehet nagy kárt okoz. Illetve ha valaki nem jól forrasztja össze a dolgokat, akkor abból seperc alatt tűz lesz. Persze ez a szarul összetekert kábelekre is igaz. -
darvinya
titán
Milyen kedvesek 11.ker.-i ElektroProfi.
Náluk 5m 6-os tömör réz vezeték 1000Ft-ba kerül.
Azt nem hiszem el, hogy réz ára megegyezik arannyal, mert 100m 6-os 200.000Ft-ba kerül fentiekből kiindulva.
Ráadásul mindenáron sodrottat akart rám sózni, pedig mondtam, hogy villanyóra-biztosíték tábla közé kell. -
Kernel
nagyúr
válasz
xxxjjjkkk
#56686
üzenetére
Az autós téma, amikor a pozitív sarunál hadonászunk egy villáskulccsal vagy a karos csőkulccsal, igen könnyen testre lehet zárni az akkut. Ha viszont először a negatív sarut bontom, utána már hiába zárom le a pozitívat testre, nem történik semmi.
De pozitív testelésű járműnél (vagyis gyakorlatilag veterán gépeknél) pont fordítva, tehát ez nem is polaritás kérdése, hanem a testelési rendszeren múlik.
Az akku elektronikájánál elvileg csak annyi lenne a lényeg, hogy a két szélső ponton utoljára kapjon tápot, a közbenső mérőpontok sorrendje valószínűleg közömbös. De akkor már egyszerűbb sorban, akár babonából is, mivel ez már bevált, működik.
-
xxxjjjkkk
senior tag
válasz
Kernel
#56682
üzenetére
csak vauvau, de nekem úgy tanították, hogy akku kivételnél először a negatívot vesszük le, amikor berakjuk akkor meg először a + t, itt meg pont fordítva?
ezt tanultam a 3 hetes nyári gyakorlaton, ne már, hogy ezt is rosszul tudom
az a 3 hét nagyobb időpazarlás volt, mint szakközép helyett gimnáziumba menni -
-
Kernel
nagyúr
válasz
anorche1
#56680
üzenetére
Amíg a ciklusszámon belül vagy, mehet elvileg, de célszerű betartani:
– Először a pozitív pólust leforrasztani, utána sorban lefelé az osztáspontokat.
– Ugyanezt visszafelé, az új akkuk legyenek feltöltve.
– Ha csere után nem működik, töltőfeszültséggel aktiválni. Ehhez nem biztos, hogy elegendő a laptopba tenni. Rá kell adni külső tápról a megfelelő DC-szintet (12,6 vagy 16,8 V stb.) természetesen polaritáshelyesen, a két szélső pontra. Ha nincs tápegység, egy step down panel is megfelel a célra. Még az sem gond, ha valamivel kevesebb a külső feszültség, már attól is be tud "pöccenni", csak több ne legyen.Más fórumokon lehet látni panaszosokat, akiknek lekapcsol a védelem és nem tudják elindítani. Ők vagy a fentiekben hibáznak, vagy ki tudja, mindenesetre emiatt írom, nincs rá garancia, hogy mindenkinek sikerül.
-
-
DonJoker
csendes tag
Sziasztok!
Legyetek szívesek segítsetek.
Van egy OBI-s LUX 539400típusú kis gagyi forrasztóállomásom. Sajnos leejtettem, azóta nem működik. A trafó jó, kiadja a 12V-ot (igen ez 12V-os).
Van rajta egy BT137-es triak(?) LM317 és T2117 IC-k.
Ha a triak gate-jét összezárom a középső lábbal, akkor világít a led és fűt.
Hol keressem a hibát?
Nagyon szépen köszönöm! -
-
kmisi99
addikt
válasz
kmisi99
#56673
üzenetére
Közben kicsit játszottam vele. Szerintem maga a panel lehet szar vagy én már nem értem. ~2V on megy az amper állítás de amint feljebb lejebb tekerem a feszültséget, jelenleg éppen 6A körül re megy fel. És ahogy tekerem a feszültséget 2V környékére hirtelen észhez tér és a potméter állásának megfelelő ampert mutatja.
-
kmisi99
addikt
válasz
Kernel
#56672
üzenetére
Köszi, most már átkötöttem, szóval középső láb középen stb. A feszültség állítás hibátlan. Viszont az Amper állítás agyvérzést okoz nekem. Bekötöttem azt is megnéztem, jujj de jó működik, összeraktam, szar 10A azaz kiakadt maximumra. Jó szétszedem megcserélem a két szélső vezetéket. Most meg folyton 0A. Jó visszakötöm úgy ahogy elsőre elvileg hiábsan kötöttem be. Letesztelem tök jó. Összerakom, újabb próba 10A. Jó akkor ismét bekötöm pontosan úgy ahogy a feszültség potméter van kötve. Tesztelésnél tök jó állítja az áram erősséget. Összerakom, ismét 10A. Végtől-végig tekerem a potit meg se rezzen.
Ez mi a fene lehet? Nem hinném, hogy kontakt hiba minden esetben, és multival is kisípoltam.
-
Kernel
nagyúr
válasz
kmisi99
#56671
üzenetére

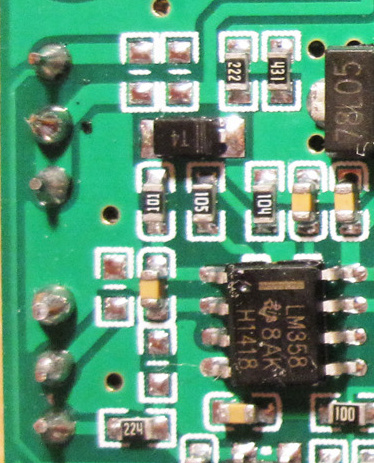

A 2. látszik a képen, azt úgy gondoltam, valamelyik forrfül mellé is oda van írva, hogy melyik tartozik hozzá, értelemszerűen:
A kis trimmernél is kiderül, hogy az LM358 2. lábára megy a középső kövezetés, ami összevág a rajzzal, ez az áramot szabályzó potméter:
Az is látszik, hogy a potméter elkötésével nem tudsz kárt okozni, legfeljebb nem jól működik. A feszültséget szabályzó potméter (R6) körében egy szakadástól viszont maximumra szalad a kimenet. De ez normális esetben csak a terhelésre káros, az XL4016-ra nem. Ezt a potmétert beforrasztva mérni sem lehet jól, bár ingadoznia nem kellene.
A másiknál (R3) olyan nagy ellenállások csatlakoznak hozzá, hogy az beforrasztva sem befolyásolja a mérést.
-
kmisi99
addikt
válasz
Kernel
#56670
üzenetére
Heló! Én is ezt gondolnám, hogy a középső adja magát, a sima potméteren is úgy van. De mivel nem igazán értettem hozzá fogtam egy multit és elkezdtem vizsgálni. Az eredeti kis csavarhúzós potit kiforrasztottam és néztem melyik láb hogy viselkedik ha állítom. Ott ugye a középső volt a fix és a két szélsőhöz érintve a multi tüskéjét nőtt/csökkent az ellenállás, ahogy azt kell.
De ezen a potin a leghátsó aranyozott volt az aminél ugyan úgy viselkedett mint a hagyományosnál. Azaz a multi egyik tűje a hátsóhoz a másikat meg próbálgatva az első kettőn és így viselkedett úgy ahogy a hagyományos viselkedik.
Ezért így kötöttem be, hogy a hátsó aranyozott lett a középső. Működött is tök faszán, bár furcsálltam, hogy precíziós potméter mégis ~5-6 századot ugrott egy tekerésnél akár mennyire finoman próbáltam. De teljesen jó volt, egy 5 percig szórakoztam vele, Ampert is állítgattam minden teljesen jó volt.
Lekapcsoltam az egészet, majd összecsavaroztam utána gondoltam készen is kipróbálom, és bumm beszart megint. Ugye múltkor az lm358 ment zárlatra azt cseréltem most. Most is kicsit hasonló a jelenség. Ha áramot kap beáll max feszültségre, ha rövidre zárom akkor meg max amperre áll be holott minimumon van a poti. Multi nem sípolta ki az lm358 +/- lábát hogy zárlatos lenne.
Ami még érdekes, hogy ha be van forrasztva az új poti akkor nem igazán értelmes ellenállás értékeket mérek rajta, inkább össze vissza ugrál, holott a mellette lévő másik ugyan ilyen poti ami az ampert szabályozza, ott hibátlan az ellenállás érték. Ha kiforrasztom a feszültséges potit az is újra jó értékeket mutat.
-
-
#56667
Kernel
nagyúr
krisztianAMG
#56666
Kernel
nagyúr
válasz
krisztianAMG
#56666
üzenetére
https://www.youtube.com/watch?v=lrPBx0iExwI

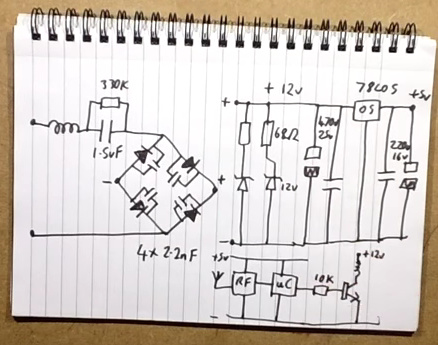

Relés, méghozzá 12V-os, amit egy trafómentes, kapacitív előtétes táplálással oldottak meg:
Lehet, hogy elég átkötni rövidzárral a 1,5 μF kondit, csak akkor a Greatz-hídon esik egy kis feszültség, de attól még meghúzhat a 12V-os relé. Vagy kiiktatni a hidat is.
Fekete a nulla, piros vezeték a bemenő fázis, az megy a három relére, valamint elágazik a tápkörbe.
Átkötés után a pirosra menne a 12V, fekete lenne a negatív:
-
#56666
krisztianAMG
senior tag
krisztianAMG
senior tag
Ilyen többcsatornás távirányítós villanykapcsolóval van valakinek tapasztalata? Sima relés megoldást rejthet a doboz, vagy valami mást? Ez 220-as, de én 12V-ot szeretnék vele kapcsolgatni, de ha relés, akkor egyszerűen átalakítható lenne.
-
#56663
szabifotos
senior tag
tsu
#56658
szabifotos
senior tag
Hmm.. akkor nagy valószínűséggel nekem is fog menni az LC230EUE típushoz való FW-rel az LC420WUF, mivel az is fullHD, ahogy elnézem a listát.
A gond az, hogy nekem nincs itthon a panel, hanem azt is bontottan venném, ezért kérdeztem meg inkább, mivel nem akarnék 20 ezret a kukába dobni, de gondolom működne.
-
tvamos
nagyúr
válasz
Kernel
#56633
üzenetére
Először LM25011 developer kot-tel próbáltam, azzal tökéletesen ment. (USB-ről - 12V) Próbáltam ebay-es LM2596, meg MP2307 modullal több +12V-ból -12V tápot csináltam. (Nem pont ide vág, de topológiáját tekintve ugyan ilyen negatív kimenetű buck-boost konvertert készítettem VIPER16-tal, 150-350V-ból -5V.)
Nem tudom, neked miért nem megy. :/ Sajnálom. -
#56661
MasterMark
titán
tordaitibi
#56659
MasterMark
titán
válasz
tordaitibi
#56659
üzenetére
Kapcsolóüzemű egyébként.
Köszi szépen.
pjen: Köszönöm neked is.
-
#56660
pjen
félisten
MasterMark
#56657
pjen
félisten
válasz
MasterMark
#56657
üzenetére
Akár rövidzár védelem is lehet.Egyébként rákötöd,ha nem nagy a túlterhelés,esetleg próbálhatod mennyire melegszik.Ha nem lesz forró esetleg bírhatja is.
-
#56659
tordaitibi
veterán
MasterMark
#56655
válasz
MasterMark
#56655
üzenetére
Behajlik a teteje... :-)
Milyen táp, trafós, vagy kapcsolóüzemű?
A trafós esélyes hogy leég, vagy kiolvad benne a beépített hőbizti,
a kapcsolóüzemű sem bírja sokáig a túlterhelést, valamint visszaszabályoz, lekorlátoz, akkor nem lesz meg a ledszalag fényereje, vagy simán leáll, ekkor csak áramtalanítás után indul el ismét. Egyik se jó.Én magam állandó üzemben max. 80%-ra méretezek,
ha kell pl. 8Amper, akkor 10A tápot építek be.
Bevált. -
#56658
tsu
tag
szabifotos
#56646
tsu
tag
válasz
szabifotos
#56646
üzenetére
Szia!
Nekem egy LG 37LC46 tévében lévő LC370WX3 panel szerencsére elsőre ment egy LC220WXE-hez tartozó firmware-rel. A tunere analóg, sok mindenre nem jó, de nekem csak a HDMI kellett mert beltérire van kötve. A hang is működik HDMI-n, és a tv eredeti infra vevője is jó, a hozzá adottat nem is kellett használni. Az LCD panel kábelét félbevágtam, és egy 2mm-es kiosztású precidip csatira forrasztottam rá a neten talált kiosztások alapján. Szerintem megért 10$-t és kb. 3-4 órát, hogy ne kelljen kidobni a régi tv-t. -
#56656
pjen
félisten
MasterMark
#56655
pjen
félisten
válasz
MasterMark
#56655
üzenetére
Ha semilyen védelem sincs benne,először melegszik aztán leég
-
#56655
MasterMark
titán
MasterMark
titán
Üdv
Gyors kérdés, ha sima egyszerű kínai tápra hosszabb led szalag lesz téve mint amit elbír, akkor mi történik?
-
Kernel
nagyúr
válasz
draco31
#56650
üzenetére
Teljesen ártalmatlan, a diódán visszafelé nem folyik az áram:
Ha esetleg egyszerre két irányból kapna tápot, még az sem gond. A beállítottól nagyobb külső feszültség hatására a negatív visszacsatolás leszabályozza teljesen a PWM-et – de ez vonatkozik a dugasztápra is –, így mindig a nagyobb feszültségű tápegység veszi át a terhelést.
(#56652) Styx43
Nem ismerem, de ha felcserélve nem cserélődik fel a hiba, az másra utal.
-
#56653
tordaitibi
veterán
Styx43
#56652
válasz
Styx43
#56652
üzenetére
Kiszerelt állapotába kézzel, csavarhúzóval forgasd a potit, valószínűleg jó lesz.
Mechanikai kopás esetleg, vagy a feldolgozó egység "kimászott" a tűrésből, és az egyik helyzetet nem érzékeli.
Multiméterrel ellenállást kéne mérni, beszerelt potival a 1 és 2 fokozatba, ha az ohmos értékek jók, akkor ha lehetséges mechanikusan a hiba irányával ellentétesen kicsit elfordítva rögzíteni a potit.
Ha ez nem lehetséges, külső ellenállással be lehet játszani a jó működést.
De először mindenképp kiszerelve tesztelni, ha végállásban sem jó, akkor a feldolgozó egység hibája.(elírtad, nem 1-2-5, hanem 1-3-5 nem megy. Logikázva, és gondolom a R abba az irányba van, jobb hátra, amerre a jól működő fokozatok)
-
Styx43
csendes tag
válasz
Kernel
#56649
üzenetére
Próbáltam kontakt tisztítóval..

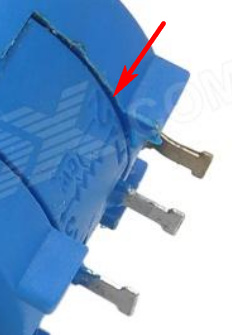

Ez egy logitech g25 váltónak a potmétere.
A probléma a következő: 2-4-6-R -t kapcsol 1-2-5 -öt nem.
A működése: a váltókar alján van 2 ilyen poti, egyik az x másik az y tengely.(egyik akkor forog ha jobbra-balra mozog a kar, másik ha előre hátra)
A két potméter típusa azonos. Ha felcserélem a kettőt ugyan úgy csak a 2-4-6-R -t kapcsolja.
Megfordult a fejemben h nem a poti hibája, de ha nem akkor nincs ötletem=/
Pár kép:https://www.lfs.net/attachment/50780
http://i344.photobucket.com/albums/p357/PantsCat69/P7260063Small.jpg
-
#56651
tordaitibi
veterán
draco31
#56647
-
draco31
veterán
Hello!
Van egy JBL radial micro hangszóróm. Nekem adták, hogy kuka, mert a szifon csatit kitörték belőle, és a tápja sem volt meg, sem a távja. De engem ez nem zavart. 12V, 1.25A-errel kell etetni. Tápot találtam is, megy is vele, bár csak 800mA-s volt, így kapott egy puffer kondit, ami 80% ban megoldotta a gondokat. Viszont mobilan jobb a dolog, ezért egy LM2596-os DC-DC konverterrel oldottam meg, amit egy power bank etet. Így megy a dolog. De eddig ez a konverter lecsatlakoztatható volt, most viszont be szeretném építeni, hogy csak egy USB csatlakozó lógjon ki, vagy legyen az oldalán.
A kérdés az, hogy a konverter és az alaplap közé tegyek-e egy kapcsolót, amivel le tudom választani, ha tápról menne, vagy az nem okozna neki gondot? -
#56646
szabifotos
senior tag
tordaitibi
#56644
szabifotos
senior tag
válasz
tordaitibi
#56644
üzenetére
Köszi! Itt is csak azt írta, hogy alaposan járjunk utána, hogy elérhető-e a megfelelő FW, mert különben kuka... Szóval még mindig nem tudom, működne-e egy LC420Wuf-SAA1-gyel.
-
Styx43
csendes tag
Sziasztok!

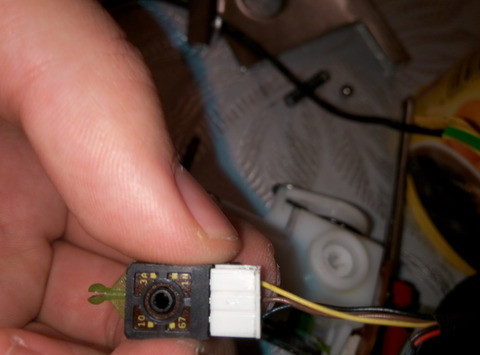

Valaki tudna nekem segíteni az alábbi képen látható ellenállással kapcsolatban?
Hiába gugliztam nem találtam róla semmit..
Mit tudtok róla leolvasni? Szeretném kicserélni, mivel szerintem kopott, így rossz értékeket ad,
és az eszköz nem működik megfelelően.Köszönök szépen bárminemű segítséget
-
#56644
tordaitibi
veterán
szabifotos
#56639
válasz
szabifotos
#56639
üzenetére
Itt nezelodj, alapozonak nagyon jo oldal.
Nem pont ez a board, de a lepesek ugyanazok.Jobb also sarokba a ''forditas'' gombra nyomva magyarul olvashato.
-
Kernel
nagyúr
válasz
Sokimm
#56640
üzenetére
Az egyrészt végerősítőről szól, másrészt a felvázolt diódás korlátozás a gyakorlatban nem jellemző, akár használhatatlannak is nevezhetném, pontatlansága miatt (vagy belevág a jelbe, vagy nem ér szinte semmit).
Az emitterellenálláson eső feszültséget figyelő tranzisztoros megoldás már gyakoribb.
Tápegység más téma, a kínai modulok pedig nem félelmetesek egyáltalán, viszont hasznosak.
-
Lompos48
nagyúr
Már nincs a Fairchild termékpalettájában. Ettől függetlenül a specifikációja minden gyártónál ugyanaz. A 0.8MHz-es frekvencia jellemző a típusnál alkalmazott 'monobase' technológiára. Ugyanakkor meg kell nézni, hogy ez a határfrekvencia milyen mérési feltételek mellett érvényes. Ez az adatlapokban a "dynamic charasteristics" fejezetnél található. Összevethető a Motorola és az On-Semi adatlapja.
-
#56641
tordaitibi
veterán
(jan)
#56599
Kisse megkesve, itt nezz korul, [link]
Ezek tudnak up es down modban is mukodni, van nagyobb teljesitmenyu is, 5 A.

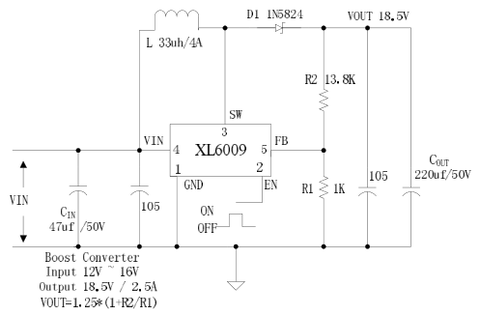

En konkretan az XL6009 ic-s panelt (amelyiken 2 induktivitas van) hasznalom,
14 es 25V kozott valtozo bemenobol stabil 17 V kellett 0,9A mellett, jol teszi a dolgat lassan 1 eve.
Van amelyik allithato aramkorlatos is. -
Sokimm
senior tag
válasz
Kernel
#56590
üzenetére
Innen az ötlet...
Tápegységnek egy hálózatól üzemelő, DC 24V-os, 24A-os tápot gondoltam. (minőségi darab, stabil kimenettel)
(elnézést a megkésett válaszért, kicsit el voltam havazva tegnap)Ha azt mondod, nem kell félnem egy ilyen kínai CC CV cucctól, akkor rendelek párat, köszönöm!
-
#56639
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Használt már esetleg valaki Univerzális LCD controller boardot? Ha jól látom azt írja, hogy a felbontásnak kell egyezni, és működik még akkor is ha nem találom a listában a konkrét típusszámot.
Ezzel a kijelzővel szerintetek működne?
A panel specifikáció szerint LVDS, 12V input voltage. Csak rá kell flash-elnem egy FULL-HD-hez való fájlt és működne is rendesen, vagy ennél bonyolultabb a dolog? -
Ribi
nagyúr
Tudja valaki esetleg, hogy ezek milyen márkájú tranzisztorok? Van nekem is pár, de nem sikerült kitalálni ki gyárthatta őket.
-
Kernel
nagyúr

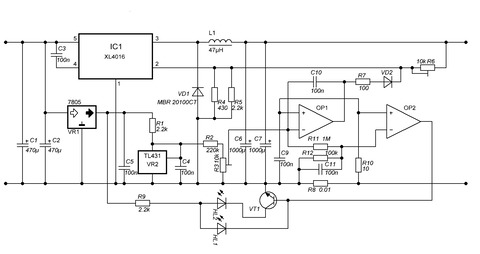

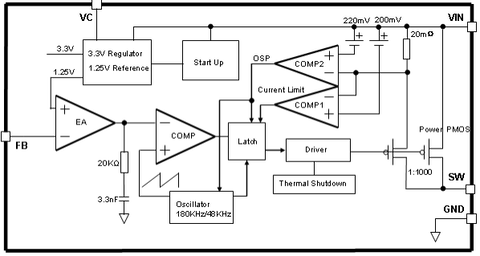

Az XL4015 is FET-kapcsolós, mint az XL4016 (amit linkeltél), a terhelhetőség eltérő.
Megnéztem a feszültségesést az XL4015 modulnál, maximumra tekerve mindössze 20 mV a bemenethez képest. (Korábban azért írtam 1,5 V-ot, mert az LM2596-ból indultam ki, de az más felépítésű).
Így normál bekötéssel is elvileg át tudja adni a kívánt szintet.
-
Kernel
nagyúr
válasz
tvamos
#56628
üzenetére
Működik is, meg nem is:

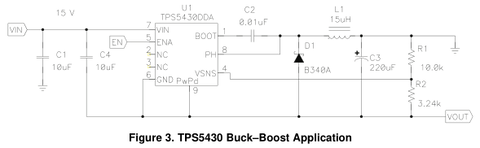

http://www.ti.com/lit/an/slva257a/slva257a.pdf

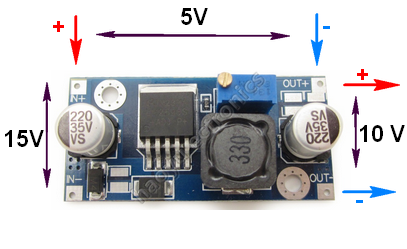

Gyakorlatilag fogok egy ilyet, ami elvileg csökkentésre való:

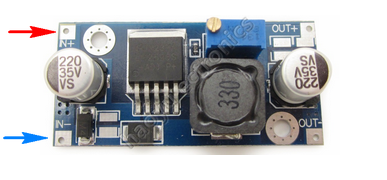

"Normális" bekötése helyett a negatív betápot egyszerűen átkötöm a kimenetre. A terhelés marad változatlan, a próba kedvéért ráakasztottam egy ventilátort:
Ha 5V betáp mellett a potméterrel beállítok 10 V kimenetet, akkor a bemeneten keletkezik 15V, látszólag a semmiből, amúgy nyilván a tekercsben indukálódik / egyenirányítódik.
Annyi a gond, hogy nem mindig indul el, csak ha a potmétert nulláról kezdem felfelé tekerni. Ha kikapcsolom, utána már nem indul, vagy csak ritkán.
Kipróbáltam az XL4015 CC/CV modullal is, 12V betáppal is, az sem indul stabilan.
-
tvamos
nagyúr
válasz
Kernel
#56627
üzenetére
Nem kell semmit átalakítani. Több buck konverteren kipróbáltam, és simán működik. A CC mód nem olyan pontos, de amúgy gond nélkül megy minden.
Az áramkor + kimenete lesz a közös pont, azaz a betáplálás - pontja, és a terhelés + pontja, az áramkör - pontja lesz a terhelés - pontja. Ennyi.
Van több, Texas, meg Onsemi app note is róla.
Jó móka volt, amikor először kipróbáltam. (Talán Cuk konvertert csinálni volt vidámabb...
Tradicionális negatív kimenetű buck-boostot fősuli óta nem csináltam. Az nem olyan vidám.) -
Kernel
nagyúr
válasz
tvamos
#56610
üzenetére
Invertáló buck-boost, de akkor már építeni kell egy saját tervezésű panelt, mert ezt nehezen köti át negatívra, amiről szó volt:
http://mysku.ru/blog/china-stores/38587.html
Beleértve, hogy a modul tartalmaz egy áramkorlátozó áramkört is, amire szintén szükség lenne, azt is áttervezni. Meg azt is, hogy az XL4016 negatív visszacsatolása +1,25 V referenciához képest szabályoz.
Viszont később jutott eszembe, hogy ebben FET-kapcsoló van, nem esik rajta annyi feszültség mint az LM2596-nál, ami emitterkövetős kimenetű. A 1,5 V körüli értéket csak az utóbbi alapján írtam.
-
Barret001
addikt
válasz
Kernel
#56623
üzenetére
Csak úgy jött a méretek miatt...Ennyivel azért nem jobb a líthiumos.
De azt Te is elismered,hogy a 18650 cella elméleti max kapacitása 3000mA körül van.
Az átlagos pedig ennek a fele...Össze lehet adni a cellák kapacitását,mert párhuzamosan vannak kötve.
Elég a youtube-on beírni a típust...Szét sem kell szedni -
jozsi252
veterán
Közbe a vélemények között találtam egy olyat, amikor az illető azt írta hogy ő is vett egy ilyet, és a régi 800mA-es töltőjénél is kevesebbet tudott neki. Szóval akkor ezek szerint tényleg valós érték az a 0.70A környéke amit tud.
Csak tudnám mi a francért zúg az adapter amikor ez a Xtar feszmérő ampermérő bele van dugva? iPhone adaptere nem zúg tőle.
Mindegy holnap visszaviszem aztán mondom hogy nyugodtan megírhatják a gyártónak hogy egy rakás szar az egész termék.
Sokan panaszkodtak rá hogy veszélyes, eldurrant pár embernek, tönkrement pár nap alatt, pár hónap alatt.. -
Kernel
nagyúr
válasz
Barret001
#56622
üzenetére
Ha a méretekre gondolsz, az ólomakkunak 2 db cellájával lehetne összevetni (2 x 2,2 V), hogy a feszültség is nagyjából azonos legyen, így a térfogatra vetített energiatároló-képesség (Wh) jobban összehasonlítható. Mondjuk 15 db 18650 / 2200 mAh akkuval.
Ha csak az Ah-kapacitást nézzük, annak 1 db cellája is 33 Ah, mivel sorosan vannak.
Youtube-on láttam egy megszállott figurát, motoros kerékpárjához is épített 18650 telepet, valamint egyszer kibelezett egy autóakkut, annak rekeszeit is telepakolta 18650 cellákkal.
-
-
-
Barret001
addikt
válasz
jozsi252
#56616
üzenetére
a töltőáramot növelhete,d egészen maximum 1C-ig, azaz egy 5000mAh-s akkunál 5A-re lehet
Neked 20 000 mA-os az akkupackod! Ha ezt 2A-ral akarod tölteni,az fél nap töltésidő...
Akármekkora 5V-os tápot teszel rá,a beépített töltésvezérlő állítja be a töltőáramot! Már ha van miből gazdálkodniaIgen a tápod nem tudja a ráírt teljesítményt!
-
jozsi252
veterán
válasz
Barret001
#56615
üzenetére
De ha nem tudja ami rá van íva, akk mégsem jó, hanem egy kalap kaki. A power bank a bemenetén max 2.1A tud, szóval fölösleges lenne nagyobbat venni. Inkább akk visszaviszem, aztán veszek egy márkásabbat. Meg nem sima táp kell, hanem USB-s.
Gondolom itt a power bankon belüli töltésvezérlőre gondolsz.
-
-
jozsi252
veterán
Sziasztok,
Van egy ilyen Xtar USB-s feszmérőm. Na most ma vettem egy 20Ah Power Bankot, illetve hozzá egy 5V 2A-es tápot hogy gyorsabban tudjam tölteni.
Itthon elkezdtem tölteni a power bankot úgy hogy az Xtar-t bedugtam az tápba hogy megnézzem mennyivel tölt. Na és meglepetésemre a következő adatok jöttek ki.5V 2A-es táp
- terhelés nélkül 5.32V 0.00A
- power bank töltése alatt 4.35V 0.72AiPhone 5V 1A-es táp
- terhelés nélkül 5.15V 0.00A
- power bank töltése alatt 4.52V 1.12ANa most ezek szerint akkor ez a 2A-es táp nem ér 1 ft-ot sem? Ráadásul amikor közel hajoltam mintha zúgó hang jött volna belőle.
Ja és a Power Bankot lehet 2.1A-el tölteni, szóval az bírná magába szívni a szuflát. -
mh197
őstag
válasz
Kernel
#56608
üzenetére
Igazából már így vettem az autót. Benne volt, alig találtam meg, az volt az első szívás..
Nem érdekelne amúgy, mert kb. 2-3 ezer Ft az ebay-es egység, és valószínűleg már jobb is, mint ez a 2002-es őskövület.., de.. a gond az, hogy a lökhárítóba beépített szenzorokat nagy valószínűséggel csak a lökös levételével tudnám cserélni. Aztán ott a másik gond, hogy az új szenzorok passzolnának-e pontosan majd a furatba, ami ugye már adott.. Szóval emiatt akarom életre kelteni ezt az egységet.Opció lehetne, hogy az új vezérlőt rákötöm a meglévő szenzorokra, de egyrészt a csati is más már minden. Ezen még RCA van. Ez csak a kisebb gond, mert ezt átforrasztom, és kész. A kérdés, hogy egyáltalán milyen szenzorok vannak ebben.. Milyen vezérlővel működnének.. Sajnos ehhez az "LS-400" típusjelzéshez semmit sem találtam neten. Még egy nyamvadt kapcsolási rajzot sem. Kínoman már magam kezdtem el lerajzolni.
Most ott tartok, hogy vagy az említett 78L05 szivat, vagy nem az ad ilyen trükkös hibát, esetleg valamelyik kondi száraz már. Rendeltem mindegyikből pótot, és ki lesz cserélve. Ha lesz időm rámérek majd a 78L05 kimenetére, de mivel a led gyorsan villog, felteszem valami azon a részen hibázik, vagy esetleg valami trükkös zárlat a vezérlőben... Abból sajnos csak 3 ezresért találtam pótalkatrészt, ha az adta meg magát...
Tudom hogy így neten keresztül szinte lehetetlen javítani, de gondoltam felteszem a kérdést, hátha valaki foglalkozott már ilyen parkoló radaros kütyükkel, és tudja, hogy mik szoktak benne leggyakrabban tönkremenni. Ha meg nem, akkor jön a legózás vele, hogy vajon mi lehet az ami hibás..
Szenzor típusra esteleg lehet valamiből következtetni a nyák lapról/alkatrészekből? Vagy az is felejtős..
-
Kernel
nagyúr
Az izzó jó megoldás, csak olyan sokáig nem érdemes szerintem a motort járatni, míg azon keresztül is feltöltődne.
Két akkut egy FET-kapcsolóval is össze lehetne kötni, beiktatva egy áramérzékelő söntöt, tervezni hozzá egy korlátozó áramkört. De lineáris szabályzásnál megfelelő hűtőborda is kellene, PWM viszont komplikáltabb lenne.
Gyorstöltésnek egy körülményesebb és veszteségesebb módja lenne, hogy először egy step up konverterrel feljebb nyomni a feszültséget, utána egy step down egység.
Power banknál is a 4,2 V-ból előbb 5V lesz, utána az tölt egy 4,2V-os akkut (mármint a telefonban lévő step down áramkör).
-
Kernel
nagyúr
Azelőtt nem villogott? Önmagában a villogásból nem következik a 78L05 hibája, de az magától értetődő, egyszerűen rámér az ember, hogy megvan-e az 5V és el van döntve a kérdés.
Kondenzátorok impulzusterheléstől szoktak felfúvódni, vagy látható jel nélkül is kiszáradni. Ez csak sima DC tápkör.
De még ha csökkenne a kapacitás, az sem biztos, hogy következménnyel járna a működésben (bizonyos határig), mert a 7805 elsimítja a betáp ingadozásait. Mindamellett ez is csak annyi, hogy ráakasztani egy párhuzamos kondit próbára és rögtön kiderül.
-
mh197
őstag
A fenti hsz-ben írtam egy parkradar problémáról/hibáról:
Készítettem képeket is az egység belsejéről:
Nagyobb képek:
Tekintettel arra, hogy a piros visszajelző led bekapcsolás után először folyamatosan ég, majd gyorsan villog, a tippem a hibára az 78L05 -ös IC, és a mellette lévő 470 mikrós kondi.
Esetleg a képekről valaki felismeri a kapcsolást? Rajz fellelhető esetleg hozzá? Én egy órát keresgettem már, de nem találtam...
6-os vezeték forrasztásához igencsak fel kell melegíteni mind2 oldalt, hogy rendesen befussa a dolgokat és a hőterhelés lehet nagy kárt okoz. Illetve ha valaki nem jól forrasztja össze a dolgokat, akkor abból seperc alatt tűz lesz. Persze ez a szarul összetekert kábelekre is igaz.
Tradicionális negatív kimenetű buck-boostot fősuli óta nem csináltam. Az nem olyan vidám.)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Nyaralás topik
- Macska topik
- bambano: Bambanő háza tája
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Nem várt platformon a OnePlus Nord 5
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- BESZÁMÍTÁS! ASUS A520M R5 5600X 16GB DDR4 512GB SSD RTX 3060Ti 8GB Rampage SHIVA Enermax 650W
- ASUS TUF Gaming F15 FX506 - 15.6"FHD IPS 144Hz - i5-11400H - 8GB - 512GB - RTX 3050 Ti - 1,5 év gari
- Samsung Galaxy A12 64GB, Kártyafüggetlen, 1 Év Garanciával
- Telefon felvásárlás!! Samsung Galaxy A12/Samsung Galaxy A22/Samsung Galaxy A32/Samsung Galaxy A52
- Készpénzes számítógép PC félkonfig alkatrész hardver felvásárlás személyesen / postával korrekt áron
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
