Kernel
nagyúr
válasz
tvamos
#55698
üzenetére

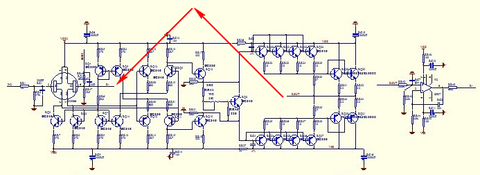

Igen, épp azt néztem utána én is, hogy hiányzik a kondi, ami szokásos esetben max. DC-visszacsatolást tenne lehetővé.
De ez egy ilyen Hifis koncepció, hogy hagyjunk ki a jelútból minden "gonosz" kondenzátort, mert az már nem Hifi, saját hangot visz bele, meg ilyenek.
Cserébe a romló DC-stabilitást a műveleti erősítővel igyekszik kompenzálni.
-
-
#55696
tvamos
nagyúr
krisztianAMG
#55676
tvamos
nagyúr
válasz
krisztianAMG
#55676
üzenetére
Ez megfelel a te erositodnek?
En meg mindig azt nem ertem, hogy merhetsz te az input-on DC jelet. Van valami a bemenetre kotve?
-
Kernel
nagyúr
válasz
xxxjjjkkk
#55682
üzenetére
A laptopban azért van processzoros elektronika, hogy az Eszközkezelő stb. lekezelje, üzemidőt lehessen kalkulálni és egyebeket, valamint akkun belül adatot tárolni, hogy csere esetén azt is vigye magával az akku.
Egy fúrógépben ilyeneket nyilván nem kell tudni, csak a legfontosabb védelmeket, illetve memória sincs, ami megjegyezne bármit.
-
#55687
Kernel
nagyúr
gyenesmartin
#55683
Kernel
nagyúr
válasz
gyenesmartin
#55683
üzenetére

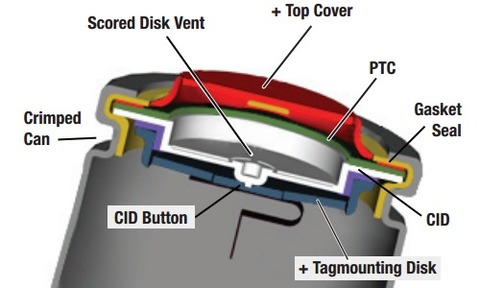

A pozitív végénél van egy trükkös, membrános szerkezet, ami a belső nyomás növekedésére kipattan, elszakít egy ponthegesztett érintkezést (CID button). A kifordult membrán vissza már nem pattan, bár esetleg vissza is lehet nyomni (akár a tetőn fúrt lyuk segítségével), de az már nem olyan.
Bár a rajz nem érzékelteti rendesen ezt a membrános részt, PTC fel van tüntetve, de az meg a komolyabb, nagyáramú akkukban nincs is, mivel nem kívánatos ellenállást képezne.
Tehát elvileg nem a hőmérsékletre, hanem a gáznyomásra reagál, ami nagyon gyors forrasztással kerülhető el.
Mint már említettem, még a 75 W-os pillanatpáka is kevés, az előírtnál rövidebb heggyel hozható ki belőle nagyobb teljesítmény, amivel egy forrasztás olyan gyorsan elvégezhető, hogy a cella egészének ideje se legyen átmelegedni.
-
#55686
Kernel
nagyúr
krisztianAMG
#55676
Kernel
nagyúr
válasz
krisztianAMG
#55676
üzenetére
Önmagában egy gerjedés nem sokban különbözik a bemenetre adott jeltől, csak ez belső pozitív visszacsatolás miatt az erősítőn belül keletkezik és nem hallható frekvencián, ami oszcilloszkóppal egyébként is kimutatható.
Vagy a kimenetre kötött zseblámpaizzóval, amit régen csak poénból tettem rá, de a gerjedést is rendesen mutatta, folyamatos izzással. (Miután az izzónak mindegy a frekvencia, azt is jelzi, amit nem hallani.)
DC-szempontból semmit nem befolyásol a gerjedés, legfeljebb melegedést és torzítást okozhat pluszban.
A rossz minőségű rajz alapján úgy néz ki, ennél a konstrukciónál a negatív visszacsatolókörbe iktattak még egy műveleti erősítőt, ami a nyílthurkú erősítést nagyban növeli, ezáltal hozzájárul a torzítás csökkentéséhez. Értelemszerűen nem invertáló kapcsolásban, mert ellenkező esetben a visszacsatolás pozitív lenne:
Noha a nyílthurkú erősítés mértéktelen növelése nem csodaszer, akár hátulütője is lehet. Nem is híve minden konstruktőr, mindenesetre ez is egyfajta lehetőség.
Az is lehet egy hibaforrás, egyébként anélkül is működnie kellene, talán fel sem tűnne a különbség:
Egy hibakeresési módszer lehet a negatív visszacsatolás teljes megszakítása, ekkor persze a kimenetre nem szabad semmit kötni, mert az elbillen vagy pozitív, vagy negatív irányba, attól függően, hogy a bemenetre milyen polaritást adunk.
Ha nem billeg ide-oda, akkor így jobban le lehet követni, hol nem billen, illetve hogyan alakulnak a feszültségek.
-
#55685
Barret001
addikt
gyenesmartin
#55683
Barret001
addikt
válasz
gyenesmartin
#55683
üzenetére
Jártam én is így,3 akkut nyírtam ki! Lehet hallani a kattanást mikor aktiválódik! Sajnos véglegesen...
-
#55683
gyenesmartin
őstag
xxxjjjkkk
#55682
gyenesmartin
őstag
válasz
xxxjjjkkk
#55682
üzenetére
Szia!
Akku jó lesz bele. Nekem a Parkside-os csavarozómban is ilyenek vannak. Erősebbek, mint a gyári 1300mAh-sak voltak. A védelem nem tudom mennyire szereti, ha kiveszik az akkukat. Ezekben talán még nem olyan elektronika, hogy letiltana.
De ezeket az akkukat ponthegeszteni kell mindenféleképpen. Próbáltam már én is ilyeneket forrasztani, de valószínűleg lehet benne hővédelem, mert utána 0V-ot mértem rajta. -
xxxjjjkkk
senior tag
Sziasztok
A furomba akkut cserélnék. Workzone 18V 15Nm nyomatékkal.
Jelenleg isr18650-1300van benne,5X
[link] Azt irja a continuous ra, hogy 30A.
Ezt cserélném erre: LG HE4 azért erre, mert ennek 800ft ert aruljak darbjat bontva az ecigiseknek, azok kb szazan vettek már, és esküdnek rá, hogy jó. Forrszem lecsiszolva, sajnos, nincs forszemes, evvan.Elméletileg, ugye ezeket nyugodtan cserélhetem, az elektronika nem szúrja ki(?). Ami elvileg csak a zarlatot, meg az aramfelvetelt figyeli(?).
A masik, hogy a 20A elég kéne legyen, nem? szakaszosan bírja a 35A-t is. Ráadásul, az egyik akkuhoz, van egy PTC is celluxozva gyárilag, úgyhogy a hővédelem elvileg megoldva.
-
maestro87
őstag
Sziasztok!
Nyák készítéshez ez a laminálógép megfelelő lehet átalakítás nélkül? Valakinek van ilyenje erre a célra?
-
#55680
Barret001
addikt
krisztianAMG
#55676
Barret001
addikt
válasz
krisztianAMG
#55676
üzenetére
A gyanús alkatrészeket cseréld fel,ha átmegy a hiba a másik oldalra,akkor megtaláltad.
-
#55678
mezis
félisten
krisztianAMG
#55676
mezis
félisten
válasz
krisztianAMG
#55676
üzenetére
Gerjedés: A Quad 405-ös erősítőknél a végtranzisztorokat is ajánlották 100nF körüli kondenzátorokkal "hidegíteni".
(Közvetlenül a végtranzisztorok lábához forrasztani.) -
#55676
krisztianAMG
senior tag
Kernel
#55675
krisztianAMG
senior tag
válasz
Kernel
#55675
üzenetére
Ez nagyon hasznos hozzászólás volt, köszönöm!
Csillogósra néztem a szemem, de nem találtam hibát a panelon. Tök egyformán van beültetve mind a két oldal.
Kiforrasztottam a 2N5566-ot, a tranzisztor teszter elsőre felismerte, szóval nem tűnik zárlatosnak (a multiméter dióda teszterével is nagyon hasonló értékeket mutatott a két FET). Ha leválasztom a jelútból a FET gate-jét, akkor eltűnik a DC, tehát nem az őt megelőző ellenállásokon keresztül kerül a bemenetre. (a Gate-en ezután is mérhető marad.) Ezen csatorna emitter ellenállásain is van kb. 1,5V többletfeszültség. Ha az ellenállás két sarkára mérek, akkor az általam beállított "nyugalmi feszültség" van jelen, de ha GND-hez képest, akkor +1,5V.
Próbáltam a másik oldalhoz viszonyítani, és az alapján megtalálni a hibát, de a hibás oldalon minden feszültség el van mászva a jó oldalhoz képest. A BC547 és 557-eseket beforrasztás előtt mind átmértem, akkor nem volt gond.Nekem is gerjedés volt az első gondolatom, és raktam is egy kis kerámia kondit a táplábak közé, de nem változott a helyzet. Sőt, a DC ugyan úgy megmaradt mind a kimeneten, mind a bemeneten.
-
#55675
Kernel
nagyúr
krisztianAMG
#55672
Kernel
nagyúr
válasz
krisztianAMG
#55672
üzenetére
Bemenetre hogyan juthat DC, amikor ott csak egy dual-FET van meg az ellenállások?
- Gate elektródára belülről visszafelé csak az alkatrész zárlata esetén.
- Vagy a külső ellenállás vezeti rá, de az GND-re megy, ha nem szakadt a panel.Ha van oszcilloszkóp, a nyugalmi áramot azzal célszerű beállítani. Ha leveszed minimálisra, a szinuszjel nullátmeneténél megjelenik a keresztezési torzítás:

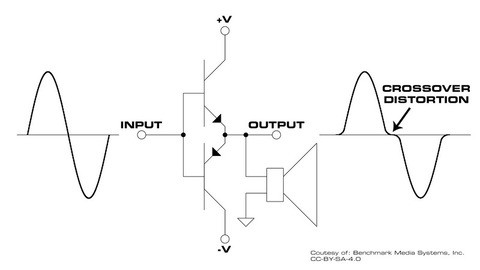

A nyugalmi áramot addig kell növelni, míg a torzítás megszűnik, plusz még egy kicsivel, a biztonság kedvéért, mivel a szem nem torzításmérő, mi pedig minél szebb hangot szeretnénk.
Túl sok áram a nyugalmi melegedést növeli, a kettő között kell kompromisszumot találni.

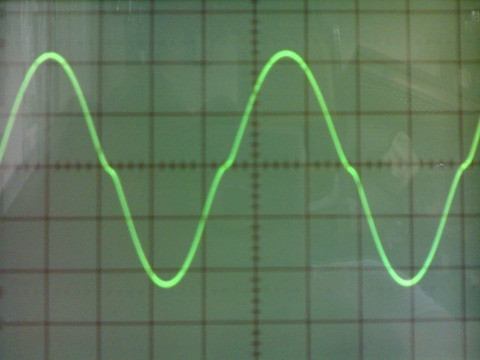

Régen nem volt otthon oszcilloszkópom, de a nyugalmi áramot nagyon jól be tudtam állítani. Beszédhangot kerestem a rádióban, hírek vagy hasonlót. Hangerőt nagyon halkra véve, sőt a hangszórót egészen közelről fülelve, a keresztezési torzítás zizegő, recsegő hang formájában jól hallható. Ezt fülre szépen be lehetett játszani, hogy ne legyen, plusz még egy kicsit rátenni. Beszéd csak azért kellett, mert annál ütközött ki a legjobban.
Nagy hangerőn ez a torzítás már füllel nem érzékelhető, mert elvész a nagy jelhez képest, az arányok miatt eltörpül, így nem vesszük észre.
Mivel az egésznek a lényege, hogy a tranzisztorok 0,75 V körüli BE-nyitófeszültségén létrejövő "ugrás" miatt keletkezik a torzítás, ami kis kivezérlésnél jobban kiütközik.
A nyugalmi áram hatására a tranzisztorok egy állandó előfeszítést kapnak, a bázisok között beállított feszültségkülönbséggel, ami a torzítást elsimítja. Ezért írtam előzőleg, hogy bázisok összekötése a nyugalmi áramot nullázza, ami hibakeresésnél egy próbálkozás lehet, hogy mi történik.
-
#55674
tordaitibi
veterán
krisztianAMG
#55672
válasz
krisztianAMG
#55672
üzenetére
Nem gerjed valahol de nagyon?
Masra nem tudok mar tippelni. -
#55673
tvamos
nagyúr
krisztianAMG
#55672
tvamos
nagyúr
válasz
krisztianAMG
#55672
üzenetére
Neked a bemeneten dc van? Az hogy lehet?
-
#55672
krisztianAMG
senior tag
tvamos
#55671
krisztianAMG
senior tag
válasz
tvamos
#55671
üzenetére
Köszönöm, sokat segítettetek!
De nem szűnt meg minden bajom. Az egyik csatorna tökéletesen működik, a sinus is szép a kimeneten, és csak 2mV DC mérhető rajta. De a másik bemenetén 2,5VDC, kimenetén 1,8VDC mérhető. A táp mindkét ágán ugyan akkora a fogyasztás, az emitter ellenállásokon is tizedre egyforma feszültséget állítottam be...
-
#55671
tvamos
nagyúr
krisztianAMG
#55670
tvamos
nagyúr
válasz
krisztianAMG
#55670
üzenetére
R=U/I
P=U*I
I peak = 2^0.5 * IPersze lehetne bonyolitani a kepleteket indukivitasokkal is, meg minden, de azt most inkabb hanyagoljuk el.
Ennyire azert en nem figyeltem, hogy ez egy 5W-os erosito... Igy este fele. -
#55670
krisztianAMG
senior tag
tvamos
#55669
krisztianAMG
senior tag
válasz
tvamos
#55669
üzenetére
"100W RMS erosito, ami 8Ohmos hangfalra dolgozik, az 3.5A RMS, ami 5A peak."
Ez milyen összefüggések alapján számítható ki?
Azért KSA5 a neve, mert 5W a maximális teljesítménye (azt most nem találtam meg, hogy milyen impedancia mellett). De ha jól tippelem, akkor nekem nagyjából 50-80mA körüli nyugalmi áramot kellene beállítanom. (Alacsony impedanciájú fülesekkel lesz használva.)
-
#55669
tvamos
nagyúr
krisztianAMG
#55668
tvamos
nagyúr
válasz
krisztianAMG
#55668
üzenetére
Az a gond, hogy nem tudom, milyen teljesitmenyt akarsz kivenni az aramkorbol. Mondjuk, egy 100W RMS erosito, ami 8Ohmos hangfalra dolgozik, az 3.5A RMS, ami 5A peak. Akkor en kb 500mA-t allitanek be. (Es az erositonek kell olyan 45-50V, hogy szepen ki is jojjon belole a szinusz. Termeszetesen ez ketszer, mert ugye +/- kell neki, ha nem hidba vannak kotve a vegfokok.)
-
#55667
mzso
veterán
tordaitibi
#55661
mzso
veterán
válasz
tordaitibi
#55661
üzenetére

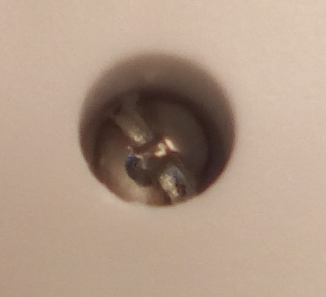

Végül és is azzal, meg egy kis kézifűrészezéssel tákoltam meg egy csavarhúzót.
Angolul érdekesebb lenne a neve. Hogy ebay-en rá tudjak keresni.
-
#55666
tvamos
nagyúr
krisztianAMG
#55663
tvamos
nagyúr
válasz
krisztianAMG
#55663
üzenetére
Ja, hogy ez egy ab osztályú végfok? Akkor a potméterrel állítod be a nyugalmi áramot. Úgy a névleges áram 10%-ára érdemes ha az útmutató máshogy nem írja.
Nyugodtan csavard feljebb a labortápot./Régen építettem pár ilyen erősítőt...
-
#55665
Kernel
nagyúr
krisztianAMG
#55663
Kernel
nagyúr
válasz
krisztianAMG
#55663
üzenetére
DC-csatolt áramkörben, ahol minden hat mindenre, nem egyszerű hibát keresni, vagy legalábbis nincs általános módszer.

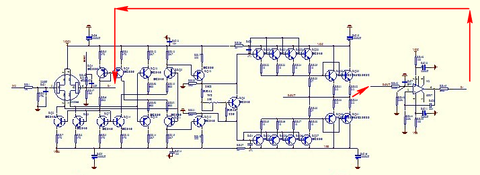

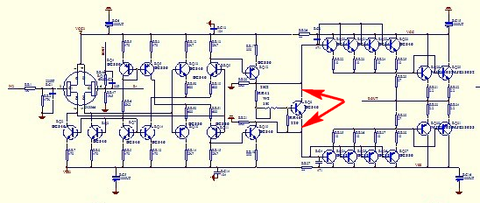

Ahol pirossal jelöltem, rövidre lehet zárni a tranzisztor C-E lábait, ami normális esetben a nyugalmi áramot nullázná. Ilyenkor nagy keresztezési torzítással, de működnie kellene, kimeneti DC-szintnek beállni.
Ha nem, az persze arra utal, hogy valami rosszul van összerakva.
Terhelés ne legyen a kimeneten, ott csak mérni kell a feszültséget.
(#55664) superg
Az a villogás nem úgy működik, hogy kondival megfogod, elvileg úgy nem fog sikerülni.
-
superg
senior tag
Üdv!

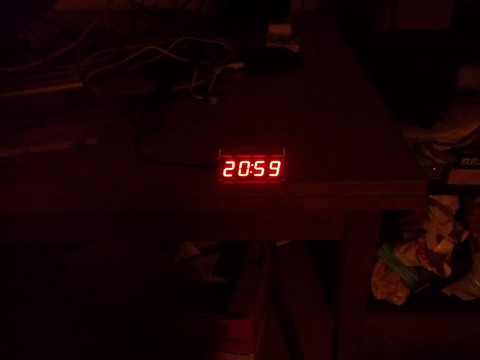

Vettem egy ilyen kis beépíthető órát,tök jó szép nagy számok,olcsó minden. [link]
Összeraktam,sok mindent tud(ébresztés hőmérséklet,dátum stb) és pont ez a baj hogy túl sik mindent.
Úgy működik hogy 45 mp-ig mutatja az időt aztán 5-5mp-ig a dátumot,hőmérsékletet,hét napját.Ez fixx nem lehet változtatni.Nekem csak az idő mutatás kéne,nem tudom mi érteleme ennek.
Gondolom,talán át kellene programozni benne a csipet(vagy hogy is hívják)
De van egy érdekes megoldásom ha a beállítás gombot megnyomom(2 gomb van rajta),elkezd ugye villogni először az óra a másik gombbal lehet beállítani.Nade ha így hagyom akkor legalább csak az időt mutatja mindíg
jól müködik,csak hát villog az óra kijelzés állandóan
Kérdésem ha a kijelző 12 lábára kötök egy-egy kondenzátort ezt a villogást csillapítani működhet e,elég vadul villog.Ha így végiggondolom az én agyammal akkor a villogás megszünhet,max a "másodperc mutató" villogása is megszünik. -
#55663
krisztianAMG
senior tag
tordaitibi
#55662
krisztianAMG
senior tag
válasz
tordaitibi
#55662
üzenetére
Labortápról van most táplálva, így izzók nélkül is tudom korlátozni és látom is az áramot.
Viszont új tüneteket fedeztem fel. Ha a "nem zárlatos ág" áramkorlátját lehúzom nullára, majd vissza, akkor ez az ág kezd zárlatosként viselkedni, és fordítva.
Plusz a "zárlatos ág" árama viszi magával a nem zárlatos áramát is. Tehát, ha a zárlatos ágon 500mA-t állítok be, a jól működő ág is nagyjából ugyan ennyit fog felvenni. Ha leljebb tekerem, akkor a jól működő ág áramfelvétele is lecsökken, ha feljebb, akkor emelkedik.Tippem sincs, hogy mi baja lehet.
-
#55662
tordaitibi
veterán
krisztianAMG
#55659
válasz
krisztianAMG
#55659
üzenetére
24V körüli a rendes táp úgy tudom,
két 24V/21W teherautó izzót köss sorba a +- táppal, ezek zárlatnál 0,9 ampernál többet nem engednek.
Ha ez sok, akkor 10W izzókat, akkor 400mA a limit.És keresd a hibát, ha az izzó elalszik, megtaláltad.
-
#55661
tordaitibi
veterán
mzso
#55657
-
#55659
krisztianAMG
senior tag
krisztianAMG
senior tag
Van egy Krell KSA5 klónom, aminek csak nyákját rendeltem Kínából, az alkatrészeket itthon szereztem be.
Minden helyesen van beültetve (többször átnéztem már), de valamiért a pozitív ág zárlatos. Feszültség nélkül a GND és a pozitív ág közt nincs zárlat, csak egy pillanatig sípol a multiméter, amíg a kondik feltöltődnek. A negatív ág 12V-on 300mA-t vesz fel jelen állapotban. A pozitívra sem mertem többet engedni, de így viszont nem érezni extra melegedést sehol.Milyen szisztémával akadhatok legegyszerűbben a hiba okára?
-
#55656
Kernel
nagyúr
megsemmisito
#55652
Kernel
nagyúr
válasz
megsemmisito
#55652
üzenetére
Az úgy nem jó, nem azt mondom, hogy nem szólaltatható meg, de gányjellegű.
2.0 --> 2.1 átalakításban lehetne inkább gondolkodni, ami még egyszerűen megoldható. Ehhez csak le kell választani a bal-jobb csatornából a közösített mélytartalmat.
Passzív:
https://www.aliexpress.com/item/-/32621035807.html
...vagy aktív eszközzel:
https://www.aliexpress.com/item/-/32780215367.html
A centerre nem nagyon tudsz mit kötni, mert akár közösített, akár egyik oldal jele megy rá, a normális sztereó hangképet el lehet felejteni.
Közösítés / monósítás sem olyan egyszerű, hogy rövidre kötöd, mert akkor a bal-jobb oldalra is ugyanaz megy. Ellenállásos keverés elvét lehetne alkalmazni esetleg, de az is kompromisszumos, arról nem beszélve, hogy az csak keverés, nem sávszűrés.
-
#55655
Speeedfire
félisten
Speeedfire
#55601
Speeedfire
félisten
válasz
Speeedfire
#55601
üzenetére
Megjott az erősítő, tényleg csak poti baja van. Igen jó vétel volt szerintem így.
-
#55653
tvamos
nagyúr
DrojDtroll
#55651
tvamos
nagyúr
válasz
DrojDtroll
#55651
üzenetére
Én inkrementális jeladót tennék + középállásba egy szenzort (pl. egy mikrokapcsolót)
-
#55652
megsemmisito
tag
megsemmisito
tag
Sziasztok! Remélem jó topic-ba írok. Egy olyan dologhoz szeretnék segítséget kérni, hogy tv-re (Sony 48WD650B) szeretnék pc hangfalszettet (Creative A500) rádugni. Tv-ből 1 jack-en menne ki a hang majd jönne egy elosztó kábel aminek az egyik vége 3,5-ös jack ami a tv-be megy, a másik vége pedig 2 jack hüvely, amibe a hangfalszett kébelei lennének dugva. A hangcuccnak 3 jack bemenete van, ebből a zöld (bal és jobb első hang) és a narancs (sub és center) lenne bedugva, a fekete nem mert a hátsó hangszórók nincsenek használva. Az a kérdés, hogy a sub/center bemenetbe mehet-e stereo jel, a másik pedig, hogy, hogy kell bekötni azt a jack aljzatot? Bal kábel, bal fülre, jobb a jobbra, vagy fordítva, vagy egy fülre mindkettőt? Kell-e földeléshez még egy kábel? Köszönöm!
http://static.electro-tech-online.com/imgcache/8890-IMG_0844.jpg -
#55651
DrojDtroll
veterán
DrojDtroll
veterán
Sziasztok.
Kameramozgató eszköz vezérlésébe ki milyen joystickot tenne?
A sima analóg jeleket leadó nem jó megoldás.
-
#55650
Gyula84
veterán
Wasquez san
#55612
Gyula84
veterán
válasz
Wasquez san
#55612
üzenetére
semmit sem találok sajnos
-
Lompos48
nagyúr
válasz
Batman2
#55644
üzenetére
Mint írtam: a párhuzamos diódáknak semmi értelme nincs. A hatása csak annyi, hogy a rajtuk keresztülfolyó nyitóirányú áram háromfelé oszlik, tehát a munkapont lennebb kerül, valamivel kisebb feszültségértékre. Ennek hasznán nem látom. Feldolgozás szempontjából mindegy a pl. 0.6V -2mV/C vagy 0.65V -2mV/C. Ami érdekel az nem az állandó tag.
Soros kapcsolásnál mondjuk 3x(0.6V -2mV/C) lesz a mért feszültségérték, aminek a változó tényezője így 3x( -2mV/C) lesz.
A nyitófeszültséget, vagy egyszerűen az ellenállás változását kell monitorozni.
A kettő nagyjából ugyanaz, mert ellenállásmérésnél is egy ismert értékű mérőáramnál a keletkező feszültségesést mérjük. Tehát ideálisan áramgenerátor kell hozzá, ami az átmenett nyitó irányban polarizálja. Gyakorlatban kisebb pontossággal ez helyettesíthető ellenállással, abhogy LEDeknél is történik. Az első rajzodon ezt az áramot a tápfesz és az R1+R2 határozza meg.
-
Batman2
őstag
válasz
Lompos48
#55642
üzenetére
Valóban, egy visszacsatolással létre lehet hozni hiszterézist, alkalmaztam is korábban, de én még egy diódát is betettem, mivel így az ellenálláson keresztül a kimenet a referenciát nem csak egyik, hanem másik irányba is képes elhúzni, akkor meg elmegy a beállított érték !
Vagy másik lehetőség, hogy eleve úgy kalkulálom az ellenállásokat, hogy a visszacsatolással együtt, egyik kimeneti állapot mellett legyen meg a megfelelő referencia, viszont ekkor pedig a hiszterézis másik értékére nincsen ráhatásom.Amiben én alkalmaztam, az egy akkutöltő volt, ahol a max feszültség küszöböt állítottam be az ellenállásokkal fixre, majd ha a kimenet szintet váltott, akkor a referencia értéke a visszacsatoló ellenállás megválasztásával megfelelő értékre csökkent le, aminek az elérése után, újra indult a töltés.
Üdv.
-
-
Lompos48
nagyúr
válasz
Batman2
#55640
üzenetére

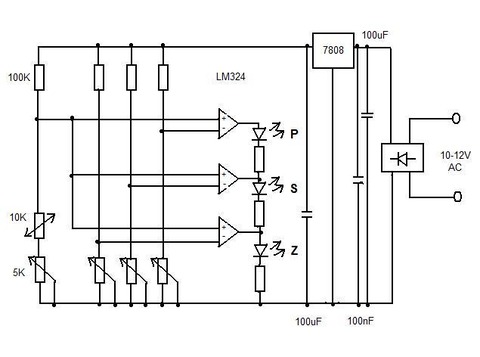

Az, hogy a kimenetén vagy '0' vagy '1' van, azért komparátor. A bizonytalanságot pedig egy hiszterézis beállításával lehet megoldani:
A "vacillálás" egy küszöbértéknél amúgy se lenne zavaró, mivel a LEDjeid lényegében sorba vannak kötve.
A stabilizátor kimenetére pedig nem kell a 100uF, de annál inkább oda is egy 100nF, mint a bemenetnél éás mindkettő lehetőleg egyenesen a lábakra forrasztva.
-
Batman2
őstag
válasz
Lompos48
#55638
üzenetére
Ismerem a diódás hőmérséklet érzékelőként való alkalmazás lehetőségét is régebbről, de elsősorban csak tranzisztoros erősítőkből.
Láttam olyan kapcsolást is, ahol három dióda volt párhuzamosan kapcsolva, mint hőérzékelő.
Ennek mi előnye lehet 1 darab diódához képest?
Azt tudom, hogy változik az ellenállása a diódának változó hőmérsékletre, természetesen a tranzisztornak is, így sokkal inkább a három diódának a sorbakötésének értelmét látnám, így nőne az ellenállás változás adott hőmérséklet változásra.
Vagy inkább a nyitó feszültség változását kell detektálni dióda érzékelő esetén?Üdv.
-
Batman2
őstag
válasz
Lompos48
#55638
üzenetére
Szevasz
Igen, ismerem én is az lm339-et, használtam is más esetben, viszont ilyesmi célokra (hőmérés, feszültség monitorozás) op ampokat láttam minden kapcsolásban, ezért választottam én is ezt.
Az op amp analog módon változó feszültséggel reagál a kimenetén a lassan változó bemeneti jelre, de az lm339 viszont csak 1 vagy 0-át tud adni a kimenetén, így határfeszültségen hezitál, folyamatosan váltogat. Igaz, ezt nagyobb frekvencián teszi, így akár úgy is látszódhat, mint ha változna a LED fényereje.De mi szolna szerinted az lm339 komparátor mellett?
Biztosabb, megbízhatóbb, vagy határozottabb a kijelzés vele?Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#55636
üzenetére
LM324 műveleti erősítő helyett LM339 Quad.komparatort használnék. Ilyesmire lett kitalálva.
A lineáris jelleggörbe egészen jól megközelíthető egy szilícium p-n átmenettel (pl. egy tranzisztor B-E átmenete). A hőmérsékleti együttható kb -2mV/Celsius fok. Természetesen nem használható túl széles határok között.
-
Lompos48
nagyúr
válasz
Hujikolp
#55634
üzenetére
Egy elemi Hall-cella az, ami megfelelne a te feltételeidnek, azzal a kikötéssel, hogy a 3 állapot a negatív, nulla és pozitív feszültség, ami létrejön mágneses tér (vagy hiányának) hatására.
A Texas Instrumentsnek van olyan szenzora, aminél a mágneses tér fél kimeneti feszltséget produkál. Ezt komparátoros áramkörrel tudod 3 állapotra változtatni. Nézd meg!
[link] -
Batman2
őstag
Egy víz hőmérséklet mérő kapcsolást tervezek egyszerű termisztorral, nem lényeg a pontos celziusz fok detektálás, csak a megfelelő értéken való fényjelzés, így nem használnék LM35-ös integrált érzékelőt.
Ezt a kapcsolást hoztam össze, jó lehet így:
Mivel a termisztor karakterisztikája nem feltétlen lineáris, ezért terveznék minden egyes komparátorhoz külön beállítható referenciát, a LED kijelzést pedig pont üzemmódban szeretném kivitelezni, tehát egyszerre mindíg csak egy led világít.
Üdv.
-
Kernel
nagyúr
válasz
draco31
#55631
üzenetére
Földhurokban nincs "időzítő", az vagy van, vagy nincs.
Meg lehetne nézni, csak a próba kedvéért bedugni valami földeletlen elosztóba, földeletlen T-dugóba, ami a hurkot megszakítja, de elvileg a lényegen nem változtat, amit már kifejtettem.
Csíkozás is van sokféle, lehet TV-hiba is.
-
draco31
veterán
válasz
Kernel
#55630
üzenetére
Pontosabban az a történet, hogy 4db TV van náluk, a másik három sima TV, ez az egy ami PC monitor, és van benne TV tuner is. Így ennek földelős a dugasza, a másik három pedig csak sima villás. Monitor módban semmi gond nincs, de ha TV-ként használja, akkor 5-6 perc után elkezd csíkozni, stb. A kábeles is azt mondta, hogy földhurok van, de tenni már nem nagyon tett semmit.
A másik három Tv-n hibátlan a kép, ha cserélgetve vannak az eszközök, akkor is, mindig csak a monitoros tv-n van a gubanc pár perc múlva, gondolom mire feltöltődik. -
Kernel
nagyúr
válasz
draco31
#55626
üzenetére
Az nem fog segíteni elvileg a problémán, önmagában az analóg vételnél tapasztalható szemcsés kép csak jelszintcsökkenésre utal.
Földhurok okozta búgás, vagy képen hullámos hatás csak akkor jelentkezik, ha a földhurok árama az alapsávi jelkábel árnyékolásán keresztül hozzáadódik a jelhez (AV-kábel).
Az antennakábel nem alapsávi jel, hanem modulált RF-jel. Ha ehhez 50 Hz keveredik, az nem tud hatni a vételre, frekvenciában annyira távol esnek egymástól. Különben teljesen használhatatlan lenne a kábelrendszer, miután ezek az áramok egyébként mindenhol jelen vannak a kábeleken, elkerülhetetlenül.
Koax. kábelen én simán átvezettem 230 V-ot a garázsba úgy, hogy azon ment az antennajel is. Egyszerű LC-szűrős elválasztás kérdése csak. Ezt nem kell utánozni, a koax. kábel nyilván nem erre való, csak a szemléltetés és érdekesség kedvéért említettem, múltidőben.
Az említett készülék bizonyára védőföldelt hálózati csatlakozással rendelkezik, amin belül az antenna is közvetlenül földelődik, így nincs jelentősége a létrejövő kiegyenlítőáramnak. Ez akkor lenne érdekes, ha más készülék, illetve kábel is van a rendszerben, amin analóg AV-jel halad és annak kábele feszültségkülönbséget hidal át.
Szemcsés képnél annyit lehet tenni, hogy a lakásban lévő kábelezés, csatlakozások minőségét ellenőrizni. Ha elosztások vannak, ki lehet próbálni közvetlen a bejövő jelre rácsatlakozni. Ebből lehet következtetni, hogy már eleve kevés a lakásba jövő jel, vagy csak utána vész el, valami okból.
Földhurok megszüntetésére egyébként (leválasztó helyett) nem "ördögtől való" a kábel (például a splitteren lévő fül) és a hálózati védőföld összekötése, hiszen ugyanez megtörténik sok készüléken belül, vagy a számítógépben is, ahol tunerkártya van.

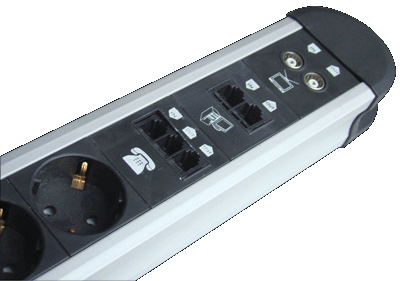

Vagy jobbfajta hosszabbítók is elvégzik ugyanazt, ami villámvédő hatással is jár, tehát szerencsés esetben így a károkozó áramok is elkerülhetik készülékeket:
-
-
draco31
veterán
Hello!
Ismerősnek olyan gondja van, hogy a kábel TV elkezd kásás lenni, PC monitor-TV egyben van, egy eszköz, ezért földhurokra gondolunk. Ezt találtam, ez akkor is jó lenne, ha 100pF-osakkal csinálom?
Illetve a dobozt lehet mással helyettesíteni? -
-
puhakex
tag
válasz
tvamos
#55618
üzenetére
Az a baj a tantalokkal, hogy a jelölésük alapján nekem nem egyértelmű az értékük.
Elnézést ha most nagyon alap kérdéseket fogok feltenni.Sima ELKO-nál a 16VDC 47 MFD- nél az "MFD" jelentése uF?
A tantalok nagy része sárga amik a PLA-k mellett vannak és 224Z Mexico a jelölésük.
Ez 220 nF kapacitású 16V -os kondi lenne? -
#55622
bebe159
aktív tag
gyenesmartin
#55621
bebe159
aktív tag
válasz
gyenesmartin
#55621
üzenetére
Köszönöm a megnyugtatást. A hang nem veszélyes, szerintem zenét is fogok hallgatni közben. Csak azt hittem megráz vagy valami veszélyt jelez. De ha nem, akkor rendben van.
-
#55621
gyenesmartin
őstag
bebe159
#55620
gyenesmartin
őstag
válasz
bebe159
#55620
üzenetére
Szia!
Nekem is ilyenem van. Szintén zúg. Gondolom triakos szabályzás van benne. Ha nem zavar, nem lesz baj.más.: Vettem 5 db IRF 1324-es fetet, majd a ponthegesztőmhöz. Vezérlő ic-t nem vettem, így majd csinálnom kell. Van egy LME49600-as bufferem. Ennek a kimenetét ráköthetem közvetlenül a Gatekre, vagy tegyek még közé egy 100ohm alatti ellenállást?
-
bebe159
aktív tag
Sziasztok! Beszereztem egy Farenheit 28020 állomást, kezdő vagyok, de van egy kis gyakorlatom forrasztásból (suliban csináltuk), gondoltam itthonra néha ez megfelel. Bekapcsoltam és búg / zúg. Ez egészséges? ha feltekerem a hőfokot maxra, akkor kb. teljesen elhalkul.
-
mezis
félisten
válasz
tvamos
#55618
üzenetére
Nem PC-n, de tápegységben két esetben is az elkó kapacitás vesztése (közel 0-ra) volt annak a hibának az okozója, hogy normál bekapcsolás, működés helyett érthetetlen villogást műveltek a jelző fények.
Mindkét esetben egy analóg ESR mérővel egyértelműen kimérhető volt a hibás elkó. Annak ellenére, hogy az egyik esetben hagyományos, 50Hz-es trafó szekunder oldalán a Graetz utáni pufferelkó volt csupán. -
_ATi_1
senior tag
Sziasztok!
Egy hazai nyák-gyártónál szeretnék panelt gyártatni, de nem értem az egyik kritériumot:
"Kézi vágás esetén a panel körvonalai csak L alakú vágójelekkel vannak jelölve.
A vágójelek 0.2 mm vonalvastagságúak, min 5 max 10 mm hosszúak.és KIZÁRÓLAG a forrasztás oldali réz rétegen vannak elhelyezve."Ezt hogyan tudnám kivitelezni? Altiumban tervezem a panelt.
Üdv,
Attila -
puhakex
tag
válasz
Kernel
#55606
üzenetére
Én csak ezt találtam róla:
http://siva.bgk.uni-obuda.hu/jegyzetek/Mechatronikai_alapismeretek/PLA/pla_fpla-1.pdfItt ezt írják:
"A PLA eszközök már a gyártónál, előre felprogramozott áramkörök
(természetesen a megrendelő igénye és specifikálása alapján. Az egész
programozás, ún. maszkolással történik)"Tehát ha rendelek egyet valahonnan, akkor csak egy üres ROM-ot kapok?
Ha nincs meg valahol a ROM tartalma, akkor gyakorlatilag, hagyhatom is az egészet a bánatba?
-
Kernel
nagyúr
válasz
puhakex
#55605
üzenetére

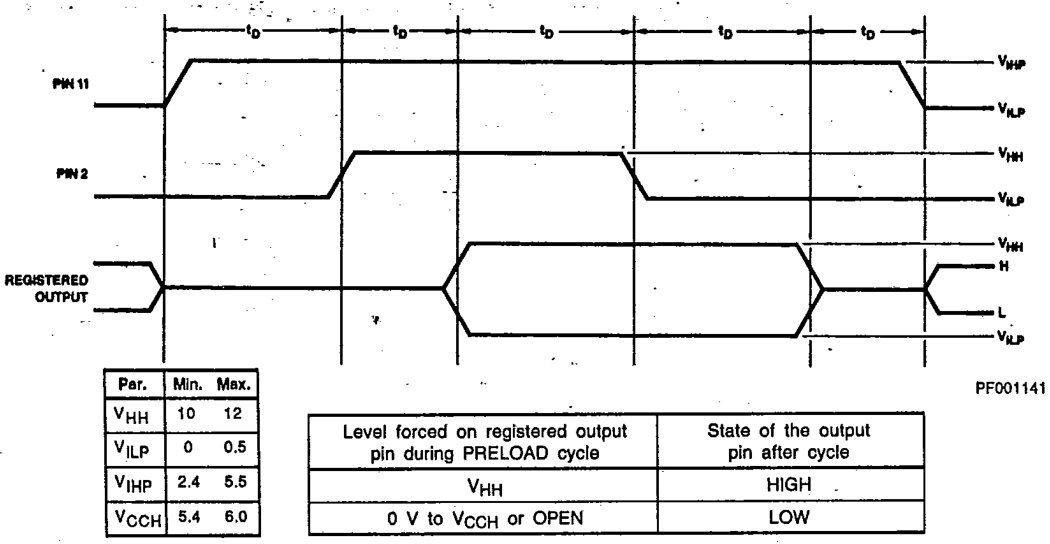

A PROM (az angol programmable read-only memory rövidítése) programozható olvasható memória
... a digitális memória egy olyan fajtája, ahol minden egyes bit beállítását egy biztosíték garantálja. Az ilyen PROM-okat arra használják, hogy hosszú távon is megőrizzék a programokat.
A PROM-okat üresen készítik el, és az alkalmazott technológiától függően félvezető lapocskákkal, végső teszteléskor vagy a rendszerbe építve lehet felprogramozni.
-
puhakex
tag
Sziasztok!
Nézzétek el nekem, ha alapvető kérdéseket teszek fel, de újonc vagyok a témában.
Küszködök egy számítógép felélesztésével és a tünetek a következők.
Nem akar bootolni és bekapcsolás után pár perccel pár PLA nagyon forró lesz.
A típusuk: AMPAL16L8APC
Valószínű ezeket kellene cserélni?
Ha igen ezeket a PLA -kat nekem kell programozni, vagy ezeket már készen felprogramozva kapjuk a gyártótól? -
#55604
Lompos48
nagyúr
DonThomasino
#55600
Lompos48
nagyúr
válasz
DonThomasino
#55600
üzenetére
Nekem is jó, ha ilyenre képes vagyok. Hasonlít a mágiához.
Ahhoz ellenben minimum egy olyan kapcsolási rajz kell, amibe bele vannak írva legalább a már mért feszültségértékek. -
#55603
Ribi
nagyúr
Speeedfire
#55585
Ribi
nagyúr
válasz
Speeedfire
#55585
üzenetére
Potméter szerintem is megnézendő, azok szoktak kikopni kis tarományban ahol általában használva van.
Kicsit tekergeted a potit azon a részen, akkor valamennyire szokott javulni a dolog. Más nem igazán szokott poti állástóltól függően ilyen kis szakaszon zúgni. -
#55602
mezis
félisten
tordaitibi
#55599
mezis
félisten
válasz
tordaitibi
#55599
üzenetére
Nekem a Sirius rádiómban az egyetlen IC vált zajossá (IC ? A tranzisztor mellett még volt benne két ellenállás, kondenzátor -készült 1971 körül.) Meg volt a nyákon a tranzisztoros változathoz is a fólia. Kiforrasztottam az IC-t, beépítettem diszkrét elemekből és azóta is rendben működik.
-
#55601
Speeedfire
félisten
tordaitibi
#55599
Speeedfire
félisten
válasz
tordaitibi
#55599
üzenetére
A nyugalmi áram és a keresztezési torzítást nem hinném. Igaz utóbbit nem ismerem.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Új hozzászólás Aktív témák
ekkold- Elder Scrolls IV - Oblivion - Olvasd el az összefoglalót, mielőtt írsz!
- Autós topik
- Motorola Edge 40 - jó bőr
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- BestBuy ruhás topik
- Synology NAS
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Parfüm topik
- Casco és kötelező gépjármű felelősségbiztosítás
- További aktív témák...
- Microsoft Surface Pro 7 - Újszerű, dobozban, gyári töltővel, billentyűzettel
- Epson Workforce DS-530II Dokumentum szkenner
- Samsung Flip 2.0 PRO 65" WM65R + Connectivity tray + Gurulós állvány
- Wacom Cintiq DTK-2260 - Digitális rajztábla
- Macbook Pro 13" 2020, M1, 16GB RAM, 256 GB SSD, Touchbar, tökéletes álapot!
- Lenovo ThinkCentre M720q/ Dell OptiPlex 3060- 3070/ Hp EliteDesk 800 mini, micro PC-Számla/garancia
- 0% THM részletfizetés, beszámítás! Gamer PC, notebook, konzol, Apple termék, hardver KAMATMENTESEN!
- Telefon felvásárlás!! Samsung Galaxy A12/Samsung Galaxy A22/Samsung Galaxy A32/Samsung Galaxy A52
- Lenovo ThinkPad X270 (16) - i5-7300U, 16GB, 512GB SSD, 12" FULL HD
- 118 - Lenovo Legion Pro 5 (16ARX8) - AMD Ryzen 9 7945HX, RTX 4070 - UK billentyűzet
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
