golyani
őstag
Adódott egy gondom. Marógép mérőtapintója 2db 2/3AA mérető nem tölthető lítiumos elemet használ. Ilyen méretben nem találtam tölthető verziót, így megfogalmazódott az ötlet, hogy az 1/2AA és egy hézagoló (vmilyen műanyag henger közepén vezetővel) kombójával váltanánk ki. első kérdés, hogy ez így kivitelezhető-e?
másik kérdésem pedig valamilyen egyszerű li-ion töltő áramkör lenne, ami valamilyen fali adapterből(5-12V) nyerné az energiát. -
válasz
PH-User
#27595
üzenetére
Küldtem levelet két rajzzal (sajnos elég ótvarokat találtam csak a melóhelyes gépen), de amúgy is, 14.-éig az alkatrészek sem biztos, hogy meglennének
A 4db 1 digites kijelző egyszerűbb lenne.
Meg nem is tudtam összefoglalni pár sorban, mi merre, és a te kijelződhöz is alakítani kéne a kapcsolást. -
PH-User
addikt
válasz
Lompos48
#27596
üzenetére
Amelyik egyszerűbb.
Van itthon egy panelem, tegnap kaptam.
Egy használatlan műszerből bontották el, van rajta sok "százlábú", hátha még hasznát veszem:74LS00N
74LS04N
74LS08N
74LS10N
74LS32N
74LS38N
74LS93N74LS107AN
74LS279AN74LS132N
74LS138N
74LS151N
74LS174N
74LS175N
74LS393NEzek közül esetleg valamelyik(lyek)?
-
válasz
#22145024
#27590
üzenetére
Nem csak a katódokat kell kapcsolgatni, hanem az adott digithez tartozó érték a szegmens bemeneteken csak akkor lehet jelen, amikor az adott dogot földet kap. Sajnos ez ilyen.
@PH-User : Nekem is, nyugi
Mostanában ilyenekkel foglalkozok, onnan tudom ezt is.
Ha kell, tudok adni szögegyszerű mikrokontrolleres rajzot, ami kipróbált, USB-n lehet rá küldeni adatot, amit kiírjon, meg persze tárolt dolgot is írhat.Amúgy, ha szerzel 4db 1 digites kijelzőt, akkor megoldható a dolog vezérlés nélkül is.
-
PH-User
addikt
Akkor az anélkül tényleg nem fog menni.
A logikám az kb. egyenlő egy szárított marék molylepkéjével...
Van, hogy valamit 10x át kell néznem mire rájövök, amit mások egyből átlátnak.Akkor ez így fail, gondolom.
(Tudom, a nullából lemaradt a c) -
-
#22145024
törölt tag
válasz
kjani18
#27581
üzenetére
Valami ilyesmit próbáltam,működik rendesen (már nincs a listában pont az, amit vettem), a 10 és az 5m-es összedugva is ment, plusz egy rövid (~1m) "normál" USB kábel
http://ipon.hu/webshop/product/trendnet_tu2_ex12/264175
Nekem az a tapasztalatom, hogy amit az ócsó gyártók is relatíve drágán mérnek, azt nem éri meg házilag előállítani, mert min 50%-kal drágábban jön ki -
PH-User
addikt
válasz
PH-User
#27511
üzenetére
& a többi segítő

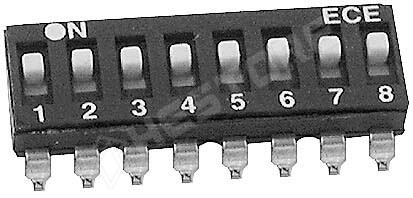

A DIP-re nincs szükségem, mert csak a 2013-at célom kiíratni vele.
Kitotóztam bekötését, a D1-D2-D3-D4 a blokkokat jelenti, az a-b-c-d-e-f-g pedig a szegmenseket.
A col a kettőspont anódja, a g és az f pedig az alsó és felső katód.Ha a 2013-at akarom kiíratni, akkor a D1 = 2, D2 = 0, D3 = 1, D4 = 3 blokkoknak felel meg.
Kezdem a kettessel; D1-re (anód) kötök +5V-ot 300R ellenálláson keresztül, és a szegmensekhez tartozó katódokat közösítem, ide jön a -. Így szépen világítani fog a 2-es szám.
Jön a nulla, ahhoz egy híján az összes betűt használnom kell. D2-re +5V a megfelelő értékű ellenállással, majd az ehhez tartozó katódokat szintén közösítem egy pontba és ide kötöm a - .Ebben bizonytalan vagyok, mert, ha majdnem minden blokk majdnem minden katódjára föld kerül, akkor össze-vissza fog világítani.
-
#27583
szaszayanou
aktív tag
szaszayanou
aktív tag

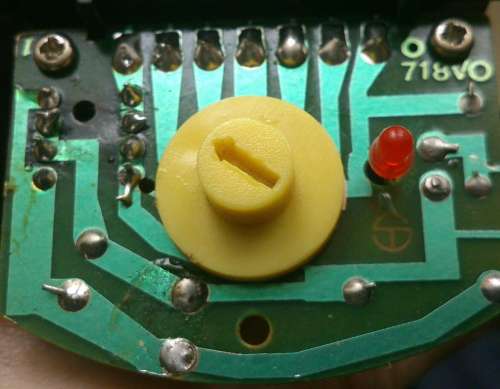

Adott egy DIY canamp. Azt csinálja néha, hogy a bal csatorna teljes hangerőn szól, a jobb viszont néma. Rögtön bekapcsolás után fordul elő leggyakrabban, vagyis amikor még hideg. Bemelegedés megoldja a gondot.
Jól gondolom, hogy a poti akarja megadni magát?
-
Reggie0
félisten
válasz
#22145024
#27572
üzenetére
5m ajanlas csak az USB1.0-nal volt. Az USB1.1 csak a kabel hullamimpedanciaja,kapacitasa, valamint az idozitesi- es feszultsegkovetelmenyek vannak eloirva.
A kjani altal rajzoltnak sok eselyt nem adok nagy tavolsagon, mert az USB nem csak szimmetrikusan hajtja meg a D+ es D- vonalakat. Peldaul igy kommunikalja le, hogy nem full speed, hanem high speed uzemmodban akar mukodni.
-
-
darvinya
titán
Újabb tippet kérek.
Van egy HDMI adapter amiről a HDMI anyát leszeretném venni, de úgy hogy az 1mm-es lábak és a nyák forrasztó pontok(1mm) ne sérüljenek meg.
A nyákot közrefogja a HDMI lábai, azaz nem furatos, nem 90°-os szögben van forrasztva.
Hanem párhuzamosan.Köszönöm.
-
darvinya
titán

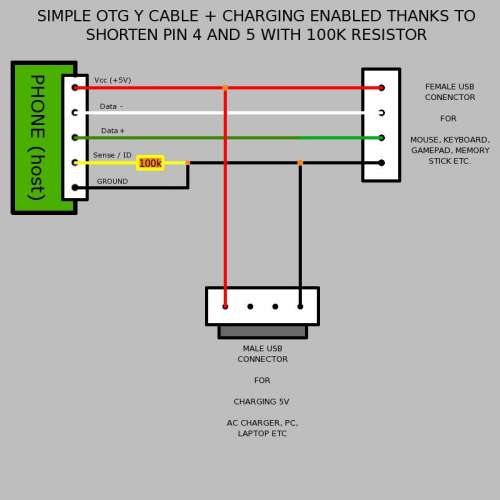

A telefon OTG kábele a microUSB csatlakozójánál az 5 lábból a 4-5-ös rövidre van zárva.(de ilyenkor nem lehet tölteni, még OTG-n keresztül sem)
Kép OTG alap bekötése
A megoldás, hogy a 4-5-ös lábat nem zárjuk rövidre.
Hanem 1 ellenállással kötjük össze, és így külső tápot lehet bekötni.Kép Y OTG+Charger
Még nem teszteltem, ezért nem akartam még kirakni.
De 1-2 órán belül megcsinálom és tesztelem.Műnködik és jó.
Ez a hsz is billentyűzettel írtam most.Egyetlen változás van, ha nincs megtápálva akkor nem működik a hub.
[ Módosította: #65675776 ]
-
darvinya
titán
Na újabb labda ami egy kis fejtörést okoz.
Adott az Xperia P telo.
OTG bekötése a szabvány USB mellett csak 4-5 lábat kell összekötni hozzá.
De ekkor nem lehet megtáplálni semmivel.
Mert ilyenkor nem vesz fel töltést.
Főleg azért, mert a OTG rákötéskor olyan mintha töltené.Ezt hogyan lehetne ezt kiküszöbölni?
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27557
üzenetére
Nem dobtad fel a labdát, nem volt mit leütni.
Komolyra fordítva: nem lehet mindenki által idézett minden adatlapot végigbetűzni, idő sincs rá, ugyanakkor kívülről tudni lassan egy (jó)néhány adatlapnyi is elég terhelés egy mai agynak. Meg talán nem is mentünk el ebbe az irányba. Végsősoron lehet nem figyeltünk oda eléggé.
Ha még haladsz, kíváncsi leszek a gyakorlat mennyire fogja megközelíteni a számításokat. Elég egy oszcilloszkópról leolvasott vélemény is. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#27556
üzenetére
Jah értem, így már világos. Ez akkor magyarázatot ad arra, hogy miért hallottam mindenféle furcsaságot a 100kHz feletti tartományon, mikor rádugtam a fejhallgatót a kimenetre, csak erre nem írtatok semmit. Elvileg nem lett volna szabad hallanom semmit ekkora frekin...
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27555
üzenetére
Csak a félhullám, azaz a Vp a lényeges, tehát 1.65V. Nem írom le mégegyszer a képletet, megy az egyszerű hármasszabállyal is. 1.65x kevesebb, mint amit az 1Vp-re számoltam ki.
100kHz körül... Egyébként a slew rate itt a színuszgörbe meredeksége, ami a nullaértéknél történő átmenetnél a legnagyobb. -
Lompos48
nagyúr
válasz
CPT.Pirk
#27549
üzenetére
Én helyedben nem a settling time értékből indulnék ki. Annak a definíciója:
Inkább a Slew rate az, ami a te esetedben nyom a latban. A konvertered 1V/μs-e értéke és az, hogy (gondolom) bitenként lépteted (durva közelítésben
) és szimulálod a színuszt sokkal gyorsabb eredményt hoz neked. Szerintem ha egy 2Vpp kimeneti színuszban gondokodunk és a SR a színuszgörbe esetében 2π*Vp*f, akkor az 1V/μs értékből egy kb. 160kHz-es határfrekvencia jön ki. Aztán ilyen kis lépéseknél én egyelőre eltekintenék a kapcsolások okozta túllövésektől meg lecsengésektől. Az meg, hogy a bemeneti logikai szintek változása 8μs késéssel "érkezik" az analóg kimenetre, végképp nem érdekelne.
Remélem nem hibáztam. -
#27553
CPT.Pirk
Jómunkásember
vodkaboy22
#27552
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#27552
üzenetére
Izé, ez nem hifi topicos DAC, nálam egyszerű frekvencia generátorként működik a wobblerem jelforrásaként, ott szeretném kideríteni, hogy mekkora frekvenciáig használhatom.
A kimenetén még nincs alul áteresztő szűrő, azt majd most összerakom. Egyébként a datasheetben sem említik, hogy jó lenne rá tenni valami szűrőt és a digilentesek is csak rárakták az IC-t egy nyákra, kimenetét meg a nagyvilágba.
-
#27552
vodkaboy22
addikt
CPT.Pirk
#27549
vodkaboy22
addikt
válasz
CPT.Pirk
#27549
üzenetére
Ebből így nehéz megmondani a 8 us csupán annyit jelent, hogy 125000 Hz-el tudja változtatni a kimeneti jelalakot (Aluláteresztő szűrő előtt persze).
Max freki amivel használhatod elméletben a mintavételi frekvencia fele. Tehát 44.1kHz-nél 22.05kHz.
De! A dac chip által használt valós újramintavételi freki lenne a legfontosabb de azt nehéz megtalálni...
Ha tévednék akkor bárki javítson kiÉs még valami sok gyári dac úgy van kitalálva, hogy tudnak 48- 88.2 - 96 nagyobb mintavételi frekit, de ez csak az SNR-t növeli a kimeneti max frekit nem mivel a kimeneti aluláűteresztő 22-25kHz között stabilan vág! tehát 96-ossal sajna ilyenkor nem tudsz 48k szinuszt kiadni.
-
mezis
félisten
válasz
didyman
#27542
üzenetére
A Osram-ot én is tudom ajánlani. Nem olcsó, de valószínű, hogy kíméli a fénycsövet.
(Az étkezőmben egy Osram körfénycső működik 2002.06. óta ! Igaz nem régen az elektronikában cserélnem kellett a tranzisztorokat. Naponta néhány órát üzemel többszöri kapcsolgatással.)
didyman: Igazad van, a hagyományos gyújtó bekapcsoláskor csak rövid gondolkodás után kezdi az izzítást.
-
CPT.Pirk
Jómunkásember
Ha adott egy DAC, aminek ilyen kimeneti állapotváltási paramétere van:
Output Settling Time: 8 μs
Ebből hogy jön ki, hogy mekkora előállítható szinuszos frekvenciáig használhatom? Egy szinusz periódus nálam jelenleg fixen 256 lépésből áll, ekkor 2048 us minimálisan szükséges? Mert ha ezzel számolok, akkor 500Hz jön ki mindössze, de ez nem áll összhangban a valósággal.
Szóval azt szeretném megtudni, hogy hol van a felső határfrekvencia 256 lépésből álló szinusz hullám esetén ezzel a DAC-al. Datasheet: [link]
-
#27548
darvinya
titán
vodkaboy22
#27546
darvinya
titán
válasz
vodkaboy22
#27546
üzenetére
Igen és hol és mennyi az a nagyon borsos.
Mert én nem találok sehol.
-
#27547
hcl
titán
vodkaboy22
#27546
válasz
vodkaboy22
#27546
üzenetére
Tüsszögsz tőle?
-
-
-
didyman
őstag
Nem, fordítva. Először glimmként üzemel, ettől a lámpa melegszik fel (1-2W), és zár össze a bimetál, ekkor folyik a fűtést végző áram, a glimm viszont kihűl, mert nem esik feszültség rajta s szétválik a bimetál-ekkor az összeomló mágneses tér a fojtón, indukál a gyújtáshoz elegendő feszültséget. Gondold végig, mit írtál, mert tök nem működik :-) . Üzem közben a glimm nem világít, hiszen a cső üzemi feszültsége a glimm égési feszültsége alatt marad. A vele párhuzamos kondi fázist semmiképpen sem javít, a bimetál megszakításakor a fojtó felől indukált ívet söntöli, hogy az ne okozza a bimetál idő előtti erózióját, az emissziós bevonat lerobbanását, és így összeégését.
-
-
-
-
-
-
Lompos48
nagyúr
válasz
Hujikolp
#27519
üzenetére
...Jól alulméretezett táp, látszik a diódáknál, hogy a panel is megégett.
Ez tökéletesen igaz. Míg a diódák vidáman fütyörésznek még akár 80-100 fok körül is, a nyák olcsó alapanyaga lassan megpörkölődik, esetleg el szenesedésig, a következményekkel együtt. Valamikor úgy tanultam (és gyakoroltam is) a dióda lábainak hűtőként való használatát. A két centi hosszú 0.7mm-es drótok feltekerhetőek spirálba és valamicskét segítenek a dióda hűtésében. Itt a pepecseléssel töltött idő meg az esetleg zsúfolt hely lehet kizáró ok.
Mint az alábbi rettenetes minőségű képen:
-

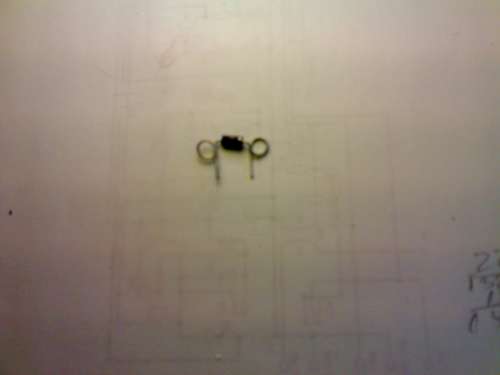

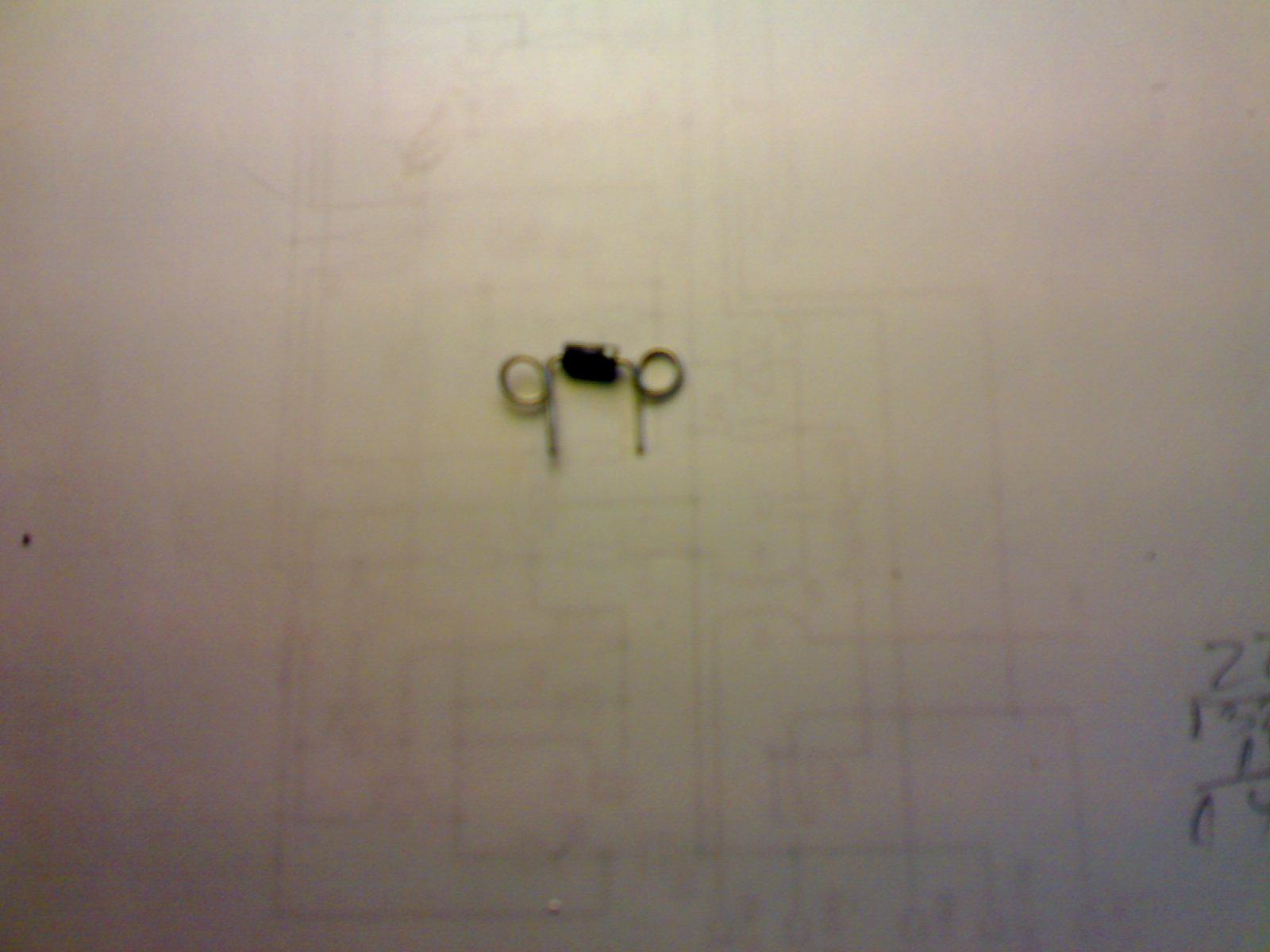

#22145024
törölt tag
válasz
PH-User
#27511
üzenetére
meg tudod csinálni jumperekkel is, az kicsit olcsóbb, mint a dip-kapcsolósor és nem vagy kötve lábszám tekintetében. Akár előrefurkált próbapanelon is össze tudod dobni.
A kijelző lábait meg könnyen ki tudod "lámpázni" egy DMM diódamérő funkciójával, a pirosat legalábbis biztosan; de az én 20 éves műszerem a fehérekhez is tol elég feszt/áramot..tüsisor:
TÜSKESOR 40x2 P PHDS-80- 6/3 (T-T) 2.54x2.54mm PIN 0.64x0.64 Au.TÖRD. [43-01-97]
jumper:
http://lomex.hu/hu/webshop/#/group/530/jumper/page,0/fbtn,0/flist,0/discount,null/instock,null(lassan össze is jönne a minimum vásárlási mennyiség, ha a későbbi tápjavítós projektedhez veszel előre kondikat
)ha nem akakrsz rá költeni, akkor döglött alaplapokból is ki tudod termelni. Ajánlom a 20+ éves, döglött, tomato és társai deszkákat, ott a bioszban csak az órát meg a HDD-t tudtad beálltani, minden más jumperrel ment, így vagy fél maréknyi van benne biztosan...
-
PHM
addikt
válasz
moha21
#27472
üzenetére
A 2 csapos fénycsövekbe egyszerűen be van építve a gyújtó.
Ugyanúgy 2 wolframszál van bennük ,de azoknak csak 1-1 vége van kivezetve.
Léteznek olyan fénycsövek is, amik 2 csaposak, mégsincs bennük starter.
Ezek robbanásbiztos armatúrákban fordulnak leginkább elő.
Beépített fűtő ellenállással rendelkeznek, amely felismerhető
a cső egyik oldalán végigfutó fekete csíkról. -
Lompos48
nagyúr
válasz
darvinya
#27518
üzenetére
Ugyan a mondatod kicsit furára sikeredett, igen, a kapacitásvesztés miatt a brumm növekszik és hangsúlyosabb lesz a 100Hz-es búgás. Az ellenállás zaja (van ilyen) elenyésző mértékű. Ha tápon érkezik valami hallgatható kütyübe, az nem észlelhető.
...vesztett Ω-jából.
Az nem jár(na) zajjal.
-
Hujikolp
őstag
válasz
darvinya
#27518
üzenetére

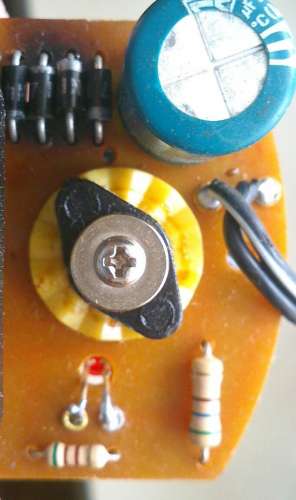

Jól alulméretezett táp, látszik a diódáknál, hogy a panel is megégett. Ha szűrni akarsz, szerintem cseréld ki a puffer kondit, nagyobb értékre, de minimum azonos feszültségűre, de nagyobb is lehet, ha méretekben elfér. Egy 100nF-os szűrő kondit még bele lehet tenni, és esetleg a Greatz híd minden eleméhez egy 47nF-os kerámia kondit is.
Az ellenállás kevés zajt okoz. (van, de elhanyagolható)Ha a kondi öregszik, akkor veszít a jóságából, nem tud már úgy simítani, így a "búgás" átjut rajta. Nagyobb soros ellenállás, kapacitás vesztés stb...
-
Lompos48
nagyúr
válasz
darvinya
#27513
üzenetére
Ezt neveztem mesének:
...igen soros a kondi és utána egyenirányítják diódákkal, aztán ellenállás...
A fotón pedig látszik, hogy elkó (ami nem lehet sorbakötve váltóáramon) és hogy párhuzamosan van kötve a híd után. Ott pedig a szerepe nem zavarszűrés, hanem egyszerű szűrés, mint minden tápban szokott lenni az egyenirányításból eredő 100Hz-es pulzálás simítására.
-
válasz
PH-User
#27511
üzenetére
Az adatlapjáról tudod meg
Ezeken a 4 digites dögökön az egyes szegmensek mind a 4 digitre rá vannak kötve, és a digitet 4 lábon tudod kiválasztani. (Ezért multiplexált.) A lényeg, hogy amikor az 1-es digit van kiválasztva, akkor azokat a ledeket gyújtod ki, amik ahhoz a dologhoz tartoznak, amit az 1-es digiten akarsz kiírni, amikor a 2-est választod, akkor a 2-eshez tartozó... Nem olyan egyszerű, sajnos, hogy összekötni, és kiír valamit...
Itt egy egyszerű rajz, alul
A tranzisztorok csak akkor kellenek, ha a vezérlő áramkör nem bírja az átfolyó áramot.Amit te írtál típust, ahhoz tényleg nincs datasheet.
De különbe egyszerűen kitalálhatod a bekötését, multiméterrel, szakadásvizsgáló állásban elkezded végigmérni a lábait, pár próbálkozásból ki lehet találni, melyik lábak a földek (digitek, ha közös katódos), és melyik lában a szegmensek. -
-
PH-User
addikt
válasz
darvinya
#27507
üzenetére
Nincs annyi lába, amennyi szegmens a kijelzőn.
Datasheet sincs. Azt sem tudom, hogy mit hová?hcl
Honnan tudhatnám meg, hogy miként működik?
Ha lehet szeretném kihagyni a drivert egyelőre...
Egyébként USB-ről működne.Ajándék lenne barátnőmnek, ez lenne az alsó része, a felső pedig egy alak, sima LED-ekből.
-
Lompos48
nagyúr
válasz
darvinya
#27503
üzenetére
Ami ebben a mesében sántít, hogy soros kondinak soha nem használnak elektrolitkondenzátort (kivételt képeznek elméletileg a nagy nem polarizált motorindításoknál is használt kondik, de azoknak a mérete nagyobb, mint maga ez a kütyü), hanem száraz dielektrikumúakat, azoknál pedig nincs száradás, kapacitásvesztés.
-
mezis
félisten
válasz
moha21
#27486
üzenetére
Megfelelő óvatossággal bevetheted a "bioproceszoros" fénycső gyújtódat: patron ki, és egy alkalmas vezeték darabbal pár másodpercig rövigre zárod a patron két csatlakozó aljzatát.
(Hajdanában indítottunk így fénycsöveket, amikor a patron zárlatos lett. Patron ki, kapcsoló fel, patron pár másodpercre a helyére aztán ismét ki. Ha még jó volt a fénycső, akkor beindult. Aztán nagyon szidtuk azt, aki lekapcsolta a villanyt...
) -
válasz
PH-User
#27504
üzenetére
Ezekhez a LED kijelzőkhöz általában meghajtó kell.
Illetve, ha bekötöd, ahogy szeretnéd, hogy világítson, akkor nem, mert ezek csak ledek. A leggyakoribb a közös katódos megoldás, amúgy multiplexált led kijelzőnek haívják.
Ha változó dolgokat akarsz rá kiíratni, akkor valamivel vezérelni kell. A meghajtó csak egy dolog, az leginkább az életedet egyszerűsíti
Ha van kedved építeni egy kicsit, akkor tudok adni rajzot, ami mikorkontrolleres vezérlés ilyenhez, és esetleg USB-ről lehet rá adatokat küldeni
Amúgy ha közös katódos, akkor kapcsolósorral elég macerás lesz
Azt max. 1 digites kijelzőkkel lehet. -
Reggie0
félisten
válasz
didyman
#27382
üzenetére
Ja csak az nem a viz bomlasa, hanem redukcioja. A viz bontasa (elektrolizis) az, amikor a vizbe aramot vezetve oxigengaz es hidrogengaz keletkezik. Vagy ilyen a viz ondekompozicioja is. [link]
A wiki jol irja, csak te nem tudod mit mondasz.(Amugy nem szabad vakon bizni a wikiben sem, nem tudom ez miert meglepo.) -
-
PH-User
addikt
válasz
Lompos48
#27497
üzenetére
Értem, köszönöm a segítségedet!
darvinya
Így van, csak diódákat cseréltem. Hangfrekvenciás cucchoz még nem használtam, nem tudom, hogy a kondi kapacitáshiányos-e vagy sem,
most jól működik végre.
A 300Ft-os kínai csavarhúzókészletem most is jól jött a hülye fejű csavarokhoz.
A 4db 1 digites kijelző egyszerűbb lenne.
Mostanában ilyenekkel foglalkozok, onnan tudom ezt is.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Azt max. 1 digites kijelzőkkel lehet.
