Fototrend
Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
CPT.Pirk
#26498
üzenetére
Pont jól jön ki a hullámhossz
Régebben azt figyeltem meg, hogy nagyanyám házánál, ahol alig volt mobilos térerő, egy szervízmenüs 3210-zel szépen meg lehetett keresni a legjobb helyeket vételre
Abban is volt némi periodikus jelleg, hogy hol volt erősebb, és hol gyengébb a vétel. -
CPT.Pirk
Jómunkásember
Ennél a kivitelnél a fém lapra megy rá az árnyékolás.
Amúgy a reflexiók meg nem tudom mik hatására a pincében nagyobb a wifi jelerősség, mint a szomszéd szobában. Az elsőn vagyunk, panel nagyszoba ablaka alatt, ahol van a radiátor, ott a földön van a router. A panel pince pont ez alatt, és ott jobb a jelerősség, mint a nagyszobával szemközti szobában.
-
CPT.Pirk
Jómunkásember
Egy agyi wifi botantennát szedtem szét, és arra építettem rá ezt a szerkezetet, így rögtön be lehet csavarni a routerbe. De használhatsz pl. sima H155 vezetéket is, amit "wifi hosszabbító" néven kapni pl. a D-audioban, te ismered, annak már megvannak a csatlakozók a végein, csak el kell vágni.
-
#26492
Reggie0
félisten
DonThomasino
#26484
Reggie0
félisten
válasz
DonThomasino
#26484
üzenetére
Hat, hogy szetszedes nelkul lehet-e azt nem tudom, de nyugodtan szed szet. Az ilyen regi technikabol elobb ugrik ki egy elefantcsorda, minthogy javithatatlan kart okoznal benne.
-
-
CPT.Pirk
Jómunkásember
válasz
moha21
#26485
üzenetére
Egy kis barkácsolással 7-9dBi nyereségű körsugárzót lehet csinálni, elég egyszerű:
[link], nekem bevált.Ha a lakás egyik oldalán, sarkában van a wifi, akkor csinálhatsz jelentősen nagyobb nyereségű irányított antennát, pl. a Quad és BiQuad, azok is egyszerűen elkészíthetőek.
-
mezis
félisten
-
#26484
DonThomasino
veterán
DonThomasino
veterán
Megoldható e a képen látható hüvely szorító cseréje,
anélkül hogy kivenném a tápból?
[link]
Menetes viszont a végén megszorul, vettem már másikat is
csak nem tudom hogy lehetne okosan megoldani. -
#26483
Reggie0
félisten
vodkaboy22
#26473
Reggie0
félisten
válasz
vodkaboy22
#26473
üzenetére
Hat esetleg a BDP948/949 parossal hasonlitsd ossze a tranyoid parametereit. Igazabol en nem nagyon hasznalok BJT-t vagy ha megis, akkor az olyan igenytelen alkalmazas, hogy szinte mindegy mit valasztok.
-
#26481
Lompos48
nagyúr
vodkaboy22
#26480
Lompos48
nagyúr
válasz
vodkaboy22
#26480
üzenetére
A Tina-t még nem használtam erre. Én megmaradtam a bejáratott OrCAD-om mellett.
-
#26479
Lompos48
nagyúr
vodkaboy22
#26477
Lompos48
nagyúr
válasz
vodkaboy22
#26477
üzenetére
Túl sok nincs. Sokkal inkább (tök biztosan) ártanak az "ügy"nek. Szokj le az ilyen káros reflexekről!
-
#26476
Lompos48
nagyúr
vodkaboy22
#26473
Lompos48
nagyúr
válasz
vodkaboy22
#26473
üzenetére
Miért ragaszkodsz a tápvonalakba beiktatott 10 ohmos ellenállásokhoz? Csak azért, hogy értelmetlen legyen a 2 stabilizátor használata? Így a feszültségek rendesen fogják követni a kimeneti jel változását a kimenő áram függvényében.
-
#26473
vodkaboy22
addikt
Reggie0
#26471
-
PH-User
addikt
válasz
dudika10
#26440
üzenetére
Figyeltem, hogy ne olvadjon szét a csatlakozó, a kupak műanyagból van, semmit nem zár össze és nem nyom össze belül semmit, ha összébb is nyomódott, akkor sem ért egymáshoz semmi.
Ráérősen csináltam, meg én havi kb. 1x csinálok ilyesmit, de azt csakis spécin.
hcl - eBay-en is van fenn meg persze szétnéztem már, csak azt ki tudja nekem garantálni, hogy azok bármelyikével jó is lesz? Konkrét bekötést ehhez nem találtam.
Ezért próbálok még mindig szerezni egy Nokia sztereó headset dugót, aztán azzal összehozni valamit, de nem nagyon van senkinek, akinek meg volt az kidobta, mert "recsegett".
-
#26471
Reggie0
félisten
vodkaboy22
#26455
Reggie0
félisten
válasz
vodkaboy22
#26455
üzenetére
Tudok ajanlani, csak keves az info hozza. Mit szeretnel pontosan?
#26454: Audio erositorol van szo, nem?
-
#26470
Lompos48
nagyúr
DonThomasino
#26468
Lompos48
nagyúr
válasz
DonThomasino
#26468
üzenetére
Csak világvége után.
-
#26467
Lompos48
nagyúr
DonThomasino
#26465
Lompos48
nagyúr
válasz
DonThomasino
#26465
üzenetére
Meg kell mérni rajtuk a feszültségeket túláram és normál állapotban, aztán lehet dönteni.
-
#26463
Lompos48
nagyúr
vodkaboy22
#26462
Lompos48
nagyúr
válasz
vodkaboy22
#26462
üzenetére
Az SMD-t úgy szerelik (tervezik), hogy a kollektora egy nagyobb felület rézfóliára feküdjön rá. Az lehet bármelyik oldalán a nyáknak, akár közbülső réteg is, de a termikus átvitelt a fóliára biztosítani kell. Egy félköbcentis (ez saccolás csak) tok nem képes 1/2W-nál többet disszipálni és a környezetének átadni. Még attól is köhög(het). Lehet otthon is bordát forrasztani egy SMD alkatrészre, de nem egyszerű.
-
#26461
Lompos48
nagyúr
DonThomasino
#26460
Lompos48
nagyúr
válasz
DonThomasino
#26460
üzenetére
Nel. Csak a nullát a P3-mal.
-
#26459
Lompos48
nagyúr
vodkaboy22
#26452
Lompos48
nagyúr
válasz
vodkaboy22
#26452
üzenetére
...van smd 1-3W-os bipolar tranyo? 12-13V + 130-150mA-ra kellene. Mer ha nincs akkor furatolt nyák kell ...
Tokozástól függetlenül, ha 1-3W-ot disszipál ténylegesen, akkor kell neki a hűtőfelület vagy a nyákból kialakítva, vagy borda formájában.
-
#26458
Lompos48
nagyúr
DonThomasino
#26457
Lompos48
nagyúr
válasz
DonThomasino
#26457
üzenetére
Az áramkorlátért melyik tranyó lenne a felelős?
T7...T10. T11, T12 csak az égővezérlésre vannak.
A feszültség finom állítására melyik poti való?
P6.
-
#26457
DonThomasino
veterán
Lompos48
#26370
-
#26456
CPT.Pirk
Jómunkásember
vodkaboy22
#26452
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#26452
üzenetére
Gondoltam h. ismered, csak kihangsúlyozás miatt írtam így.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#26454
vodkaboy22
addikt
Reggie0
#26451
-
#26453
Reggie0
félisten
vodkaboy22
#26452
Reggie0
félisten
válasz
vodkaboy22
#26452
üzenetére
Van.
-
#26451
Reggie0
félisten
vodkaboy22
#26447
Reggie0
félisten
válasz
vodkaboy22
#26447
üzenetére
Ugy latszik a psziches hatasok sokkal erosebbek, mint a fizikaiak
-
_ATi_1
senior tag
Sziasztok!
Egy Toxic TX-1600N típusú autóerősítőnek az a gondja, hogy bekapcsol rajta a védelem valami okból, kimenetre kapcsolt hangfal és bemenetre kapcsolt jel nélkül is.
Valakinek van ötlete, hogy merre lehetne elindulni hibakeresés szempontjából?
Itt egy kép a szétszedett erősítőről: [link] -
#26448
CPT.Pirk
Jómunkásember
vodkaboy22
#26447
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#26447
üzenetére
Nos, 1.0215pW azaz pikówatt teljesítményt jelent a kimeneti DC szinted az említett 50 ohmon. Nem csoda, hogy nem foglalkozik vele a szakirodalom se!
-
#26447
vodkaboy22
addikt
Lompos48
#26446
-
#26446
Lompos48
nagyúr
vodkaboy22
#26445
Lompos48
nagyúr
válasz
vodkaboy22
#26445
üzenetére
Az ellenállás megeszi a jel egy részét, a tekercs pedig fázist tol. Minek? Komolyan aggaszt az a párszáz uV? Nem kellene!
-
#26445
vodkaboy22
addikt
Lompos48
#26415
vodkaboy22
addikt
válasz
Lompos48
#26415
üzenetére
Újabb kérdés a visszatérve az erősítőre
Szóval ha a kimenetre rakok sorosan egy RL tagot 470ohm + 22mH-vel akkor a kimeneti offset problémáját erősen csökkentem és tina szerint se okoz komoly változást a kimeneti jelben 50-20kHz-es tartományban 50 alatt úgy se ad ki hangot 1 füles se no meg nem is nagyon hallom -
lrigo
tag
Sziasztok!
Egy Navon N670-es GPS készülékben sikerült kitörnöm a mikro USB csatlakozót.
Szétszedtem, de nincs megfelelő eszközöm egy új csatlakozó beforrasztásához.
Tudja valaki vállalni megfelelő díjazás ellenében a javítását? (Budapest, dél-Pest)
Bocs, ha esetleg rossz topikban járok akkor irányítsatok légy szíves a megfelelő helyre.Köszönettel:
lrigo
-
Dealextreme, Ebay, Tinydeal-ről érdemes rendelni 4 pólusút, ha nincs a közelben bolt, ahol árulnak. Mondjuk itt nálunk az első boltban, ahova bementem, volt
Bár ha már ezekről a helyekről rendelsz, akkor van gyári átalakító dugó is, $2 körül.
Meg persze Google, hogy az adott telefon headsetjének mi a bekötése (nekem is volt olyan 2,5-3,5 átalakító, amit át kellett drótozni, mert nem az adott telóhoz való volt...)@dudika10 : Én csak a 3,5mm-eseket tudom, azok legalábbis ugyanazok a Nokiáknál, de a 2,5-ösök között még asszem volt, ami másképp kötődött :S
-
dudika10
veterán
A 2,5mm-es csatlakozók körében is követik a méretbeli szabványokat.
Hacsak a nokia nem kötötte a GND-t a ring-re vagy a tip-re, akkor működnie kéne. A probléma akkor szokott előfordulni, amikor különböző kiosztású, 4 pines csatlakozót használ az ember (ott valóban kétféle van, a szabvány, ami annyira azért nem szabvány, és az "apple szembehugyáljukazárt" piacpolitikája által kialakított, direkt fordítva bekötött...
).Sokkal inkább fogadnék a következőkre:
-gyárilag rossz csatlakozó (ritka, de létezik)
-forrasztáskor megolvadt csatlakozó, ami így kontaktossá vált (gyakoribb, és könnyen ellenőrizhető, a forffülek alatt kell megnézni csak, hogy meg van-e olvadva, és azt, hogy a forrfülek mozognak-e)
-az egyik csatorna rövidrezáródik, amikor rácsavarod a "kupakot", a gyenge minőségű csatlakozóknál a vékonyka forrfülek lengedeznek jobbra-balra, fém "kupakos" csatlakozónál maga a kupak zárhatja rövidre (ha hegyes része maradt a forrasztásnak, az át is tudja bökni a műanyagköpenyt, amit rá kell húzni)És van még mit gyakorolni, mert egy ilyen átalakító max 15 perc.
-
PH-User
addikt
Komoly azért, hogy mik vannak.
Azért lenne nekem fontos, mert a kocsiban telefonról zenélek és nemrég kaptam egy 6120c-t amivel már CD minőségű zenét is le tudnék játszani, ha meg lenne ez az adapter.
Ha szereznék egy ilyen dugót akkor zenelejátszás közben ki kellene mérni vagy simán színek alapján is kiderül, hogy melyik az R, L és a GND? -
PHM
addikt
-
-
-
-
PH-User
addikt
Üdv.
Készíteni akartam ma egy 2.5-3.5mm jack átalakítót.
Vettem az elektrós boltban hozzávalót, szépen beforrasztottam a vezetékeket a helyükre, de erősítőre rákötve a telefont csak a jobb oldali hangszóró szólt. Ez volt rendes audikábellel (fehér szál, piros szál, föld).
Majd megcsináltam 3 ugyan olyan vékonyságú jobb minőségű vezetékkel is a bekötést, de ekkor meg csak a bal oldal szólt...Gyárilag sz@rt adtak volna a boltban? (Aljzatot.)
Nem kis idő és energia elment rá míg megcsináltam...
-
-
válasz
Lompos48
#26415
üzenetére
Tudsz linket adni ezeknek a kiszámítására? A hülye fejemmel kölcsönadtam azt az elektronika tankönyvem, amiben ez volt, vagy 15 éve, és azóta nincs meg
És egy csomószor kellett volna már, amikor emberkenk azt magyaráztam, hogy miért is kell pasztázni a melegedő dolgokat. -
#26415
Lompos48
nagyúr
vodkaboy22
#26412
Lompos48
nagyúr
válasz
vodkaboy22
#26412
üzenetére
Kereken 4 darab termikus ellenállás van ott sorbakötve: chip-tok, tok-szigetelő(plusz paszta), szigetelő-borda, borda környezet. A két aláhúzott miatt a szilíciumdarabka jóval melegebb, és ez nincs benne a mérésedben. A chip pedig +150°C-ig "bírja", de már ott is kissé másképp viselkedik. És a mért értékek átlagolva (integrálva vannak a termikus tehetetlenség miatt. Nem tudni mi van a csúcsoknál. Egy 85 fokos borda nagyon melegnek számít.
Esetleg ezen a kapcsoláson hogyan csökkenthető az a 226uV
Precizíós opamppal kell megépíteni, 1 vagy .5%-os ellenállásokkal, hatalmas hűtéssel, vagy még ezekkel sem sikerül. Inkább nem tudom.
Nem kell.Szorosabb visszacsatolással csökken az erősítés és fordítva...
-
#26412
vodkaboy22
addikt
Lompos48
#26411
vodkaboy22
addikt
-
#26411
Lompos48
nagyúr
vodkaboy22
#26410
Lompos48
nagyúr
válasz
vodkaboy22
#26410
üzenetére
a bordán 1 óra után 80-85 fok mérhető
Ne a bordán, hanem a tokon mérj hőmérsékletet.
-
#26410
vodkaboy22
addikt
Lompos48
#26409
vodkaboy22
addikt
válasz
Lompos48
#26409
üzenetére
Ez igaz
de ugyanezt a kapcsolást használom hangfal erősítésre is ott 2.25A nyugalmi áram mellett illetve a bd249 (233 helyett) nyugalmi áramáért csupán ellenállat felel. Ott 1 óra terhelés után is a kimenet rajta a 4 ohm hangfallal 5mV offsetet tart!
Majd rakok fel erről az erölködőrl képet nagyon jól sikerült nagyon szép a hangja és még1szer kösz a segítséget a tápjához !

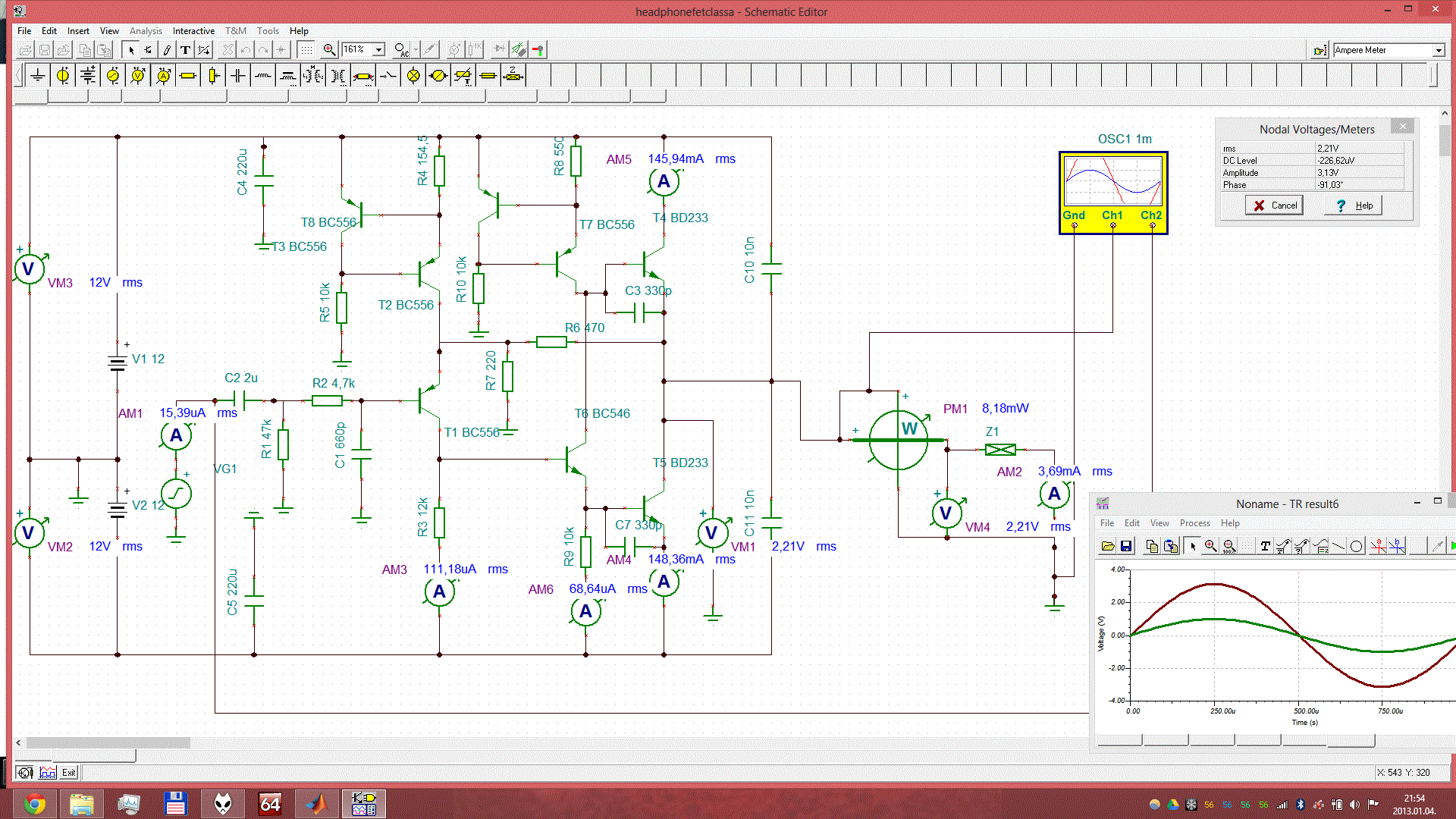

Tinán azt megtervezve 1mV offsetet kaptam valóságban 5mV az már nagyon jó érték bemelegedés után!
Ja de lézer szerint a tranyók mellett a bordán 1 óra után 80-85 fok mérhető Si elvileg bírnia kell -
#26409
Lompos48
nagyúr
vodkaboy22
#26405
Lompos48
nagyúr
válasz
vodkaboy22
#26405
üzenetére
Bizony aggódhatsz amiatt a 226uV miatt. De azér' ne nagyon.
Menetközben, időben stb. az az érték azért elcsúszhat, de attól még nem lesz "rettenetes". Nagyjából az EKG jelek szintjével hasonlítható. Ha neked megépítve is jön, amit a Tina ad, azonnal boldog is lehetsz.
-
sörösló
aktív tag
válasz
Reggie0
#26399
üzenetére
Kicsit off, bocsi, de ide kívánkozik. Osztálytársam anyukája nagy hívő volt, én meg éppen egy kíváncsi korszakomban szorgalmasan olvastam a bibliát. Megtaláltam a megfelelő következtetéseket, azóta teljesen hitetlen vagyok. Melléktermékként fejből egész passzusokat tudtam. Amikor a hitviták során logikai sarokba szorítottam a kedves hölgyet, akkor a további érvelés helyett mindig azt mondta: hiszek, hiszek, ámen, ámen. Érv már nincs csak a hit. Valami ilyesmi történik az audiofil fejekben is.
-
#26405
vodkaboy22
addikt
vodkaboy22
addikt
Igen nem véletlen nem hifi-topicban kérdeztem de nem is a headamp+dac topikban .... ott a 110dB és a 130dB SNR különbséget hallják...
No mind1 van már 1 jó ötletem

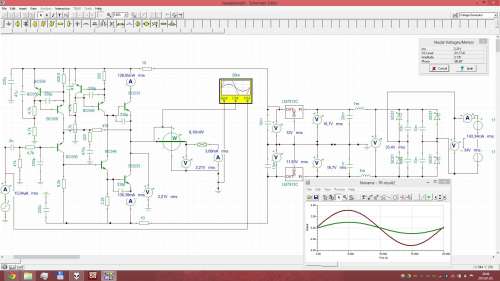

Ehhez mit szóltok?
Itt elméletileg a dc offset 0.5mV alatti
-
Lompos48
nagyúr
válasz
Reggie0
#26399
üzenetére
De mostanaban divat a csavart erparral valo szorakozas
Az se mindegy merre van csavarva, a két (északi-déli) féltekén fordítva működik.
@fero02 Ajajjj! Szombat délben a Kossuth kabaréja után egyből odamegyek, hogy ne legyen vége a vidámságnak hirtelen. De ne röhögjünk, lehet nálunk van a hiba...
-
fero02
nagyúr
Ha ilyen okosságokat akartok olvasni, akkor menjetek át az itteni hifis topikba!
Ott vannak olyan tagok, akik azt is meghallják, ha kicserélik a táp elosztót!
Igaz, Lompos48?
-
#26401
Lompos48
nagyúr
vodkaboy22
#26393
Lompos48
nagyúr
válasz
vodkaboy22
#26393
üzenetére
Milyen elemmel lehet stabilabb (offset szempontjából) erősítőt építeni...
A klasszikus LM101-gyel aminek a balansz szabályozásával nagyon jól beállítható az offset.
Egyre jobban azt hallom ismerőseimtől, hogy a 7812 -7912 helyett lm317-337-et használjak mer kisebb a zajuk.
Amit hallasz, az is egy zaj (csak). Adatlapok szerint:
LM317: RMS Output Noise, % 0.003% of Vout 10 Hz ≤ f ≤ 10 kHz sávban. Ez 12V-ra számolva, ha minden igaz, akkor 360μV,
7812: Output Noise Voltage 45μV 10Hz ≤ f ≤ 100kHz.
Akkor most erre varrj gomblyukat
, vagy olvasgasd kicsit figyelmesebben az adatlapokat. Ja, és hegyezd a füleidet ilyen szinteket (a tápon/-ról!!!) meghallani.
Abban is volt némi periodikus jelleg, hogy hol volt erősebb, és hol gyengébb a vétel.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
).
, akkor létezik erre vmi univerzális kapcsolás, vagy tök egyedi fejlesztést igényel?
Nem kell.
