#25300
Lompos48
nagyúr
DonThomasino
#25299
Lompos48
nagyúr
válasz
DonThomasino
#25299
üzenetére
Meg kell nézni a tetején levő gumidugó állapotát a többi kondiéhoz képest. Valószínű, hogy "elszellentette" magát.
-
#25299
DonThomasino
veterán
DonThomasino
veterán
Mester:
[link]
Mit gondolsz? -
#25296
Hujikolp
őstag
vodkaboy22
#25292
Hujikolp
őstag
válasz
vodkaboy22
#25292
üzenetére
7xS15 [2 A] vagy
7xT15 [3 A] táp IC-t javaslok, ha van.
-
#25295
vodkaboy22
addikt
vodkaboy22
#25292
vodkaboy22
addikt
válasz
vodkaboy22
#25292
üzenetére
Huzamosabb nézés után első hiba
A negatív oldal alsó részén az IC-k utáni diódák rossz irányba néznek. Én balfék
-
#25294
DonThomasino
veterán
DonThomasino
veterán
A képen látható bal sarkában régi tipusu kondenzátor a tetején barna folttal.
Valószínűleg hibás?
[link] -
#25293
vodkaboy22
addikt
vodkaboy22
addikt
Ja mielőtt kérdeznétek abból építkezek ami jelenleg van. (Mivel 78xx és 79xx-ből típusonként 10-20 van ezért csinálom ezt.)
-
#25292
vodkaboy22
addikt
vodkaboy22
addikt
Terveztem egy regulált dualtápot erősítőnek.
A necces része, hogy 4db párhuzamos 7815 / 4db 7915 van benne. A problémál orvoslására az IC-k után egyből nagy kondi+ kis kondi aztán SB540 (schottky dióda). A 4 db IC kimenetét a diódák után az összekapcsolási pontnál még egy nagy kondi + kis kondi várja. Az IC-k föld pontját is diódán keresztül kötöm csak le.
Maga az egyenirányítást SB540-ek adják (4*3 db ) Puffernek 30 000 micro van az IC-k előtt.
Ki venni 4A akarok a tápból.
Vélemény?
Az IC-k után a kondikkal párhuzamosan minden IC-re jut egy dióda is, hogy ha valamelyik "fázis" nem megy akkor lássam.
-
Lompos48
nagyúr
válasz
Hujikolp
#25288
üzenetére
Nem muszáj logaritmussal számolni. Legtöbbször elég tudni, hogy minden 10x-es erősítés +20dB, vagy 10x-es osztás/csillapítás -20dB. Innen kovetkezik, hogy ami 100x az 40dB, ha pedig 1000x, az 60dB stb a megfelelő előjellel. Ha teljesítményről beszélünk, akkor az előző mondatban minden dB-es értéknek a fele: 20>>10, 40>>20, 60>>30 stb.
-
-
sörösló
aktív tag
válasz
Lompos48
#25284
üzenetére
Mostanában már nem kell, köszi. Régen sokat vackoltunk vele, az volt valóban a remek hogy egy gyárilag 0,25 sec timerből néhányszor 10 perces munkával lehetett 300 órásat is gyártani. Volt egy táblázat az RC tagokról, az osztásarányokról, a timer tipusáról (kikapcs vagy bekapcskésleltető, impulzus indítású, négyszögjel kimenet változtatható kitöltési tényezővel...). Manapság már nem éri meg foglalkozni vele, ha egy kapcsolásba 2-3 timer meg 6-8 relé kell akkor olcsóbb és rugalmasabb valami kis szabványos vezérlőt venni, Logo, Zen, Easy stb.
-
#25285
sörösló
aktív tag
vodkaboy22
#25282
sörösló
aktív tag
válasz
vodkaboy22
#25282
üzenetére
A halogénlámpák trafója felejtős! Jóminőségű kínai gyártmány töbnyire. Rá van írva mondjuk hogy 100W, de némelyik már üresen is zörög. Ha meg ráterheled a ráírt teljesítményt akkor jobb esetben tojássütő, rosszabb esetben büdös műanyagfüst lesz belőle. Olyan ez mint a 2-3W kimenőteljesítményű rádiókákra ráírt 100W mittomén minek nevezett teljesítmény. Olyan gagyi hogy még megjegyezni se érdemes (PMPO vagy mi). Gőzöm nincs mit jelent de túlzottan nem is érdekel. A hálózati trafója kb. akkora mint egy egy csengőreduktor. Innen kezdve meg miről is beszélünk?
-
Lompos48
nagyúr
válasz
sörösló
#25283
üzenetére
Igazad van. A 4047 frekvenciája is külső elemekkel állítható. Multivibrátorként és styroflex kondikkal egész jó pontosság érhető el vele. De nem is annyira a nagy pontosság a fontos - gondolom -, hanem a széles határok közti változtathatóság. A 4097 valami multiplexer, de megtaláljuk a helyes típust, ha kell.
-
sörösló
aktív tag
válasz
Lompos48
#25278
üzenetére
"Ha pedig nagy időzítések és változó értékek is képbe jönnek, akkor bizony érdemesebb a nagyobbacska frekvencián futó multivibrátor és számláló használata. Számlálóval/számlálókkal biztosabb egy pontos érték beállítása egyszerű átkötésekkel (esetleg dekádkapcsolóval). Igaz, elbonyolódik a kapcsolás, de költségekben nem jelent nagy befektetést, mert a CMOS számlálók se drágák."
Kis időknél is sokkal pontosabb a számláló tipusú timer. Töltőkörös analógot már ezer éve nem láttam. A szokványos IC tipusa talán CD 4097. Fejből nem tudom pontosan, de megvan valahol a kapcsirajza. Többféle órajelet lehet beállítani külső RC elemekkel, aztán az osztásarányt finomítva egészen pontos és reprodukálható időzítések állíthatók be. Ipari alkalmazásoknál ez nagyon fontos szempont!
-
#25282
vodkaboy22
addikt
mezis
#25279
vodkaboy22
addikt
Kösz az infót!
A végerősítőm ~10W Aosztály kapott stereonak 250VAC torroidot na az nem volt rossz ötlet, mivel a trafo nem melegszik, csöndes és bírja a strapát, De a most készülő előerőlködő/fejhallgató erősítő kapott egy halogánlámpából kikapott matricája szerint 12V/4A sima lemeztrafót és az melegszik meg duruzsul mint az állat
Pedig 12V regulált tápból nem veszek ki több mint 1ampert... Ciki... Úgy hogy rendeltem neki egy 35VAC torroidot (így már legalább egy pótméter + pár kapcsoló + párral több kimenet is elfog férni a kis dobozkában) és remélem nem fog szorni . -
#25279
mezis
félisten
vodkaboy22
#25276
mezis
félisten
válasz
vodkaboy22
#25276
üzenetére
Az első Quad 405-ösömet igan csak aluméretezett, "túlgerjesztett" trafóval készítettem. (A csavarhúzó remegett a trafó közelében, a vas tudta, hogy ennyi fluxust már nem kell beengednie
.)
A hangon semmit sem lehetett észrevenni. Csak annyit, hogy a Quad 405-el hallottuk azt is, hogy milyen hangszer szól. Előtte egy gyári (AET volt olyan, intézmények vették?) gyötörte a HS500-as hangfalakat.Azért hagyj helyet egy elég nagy trafóhoz is...
-
Lompos48
nagyúr
válasz
atesss
#25277
üzenetére
Ha még jól emlékszem a CD4047-es monostabilt ajánlottam
A tápfeszfüggés nem rettenetes, de nézd meg részletesebben az adatlap 7-909 oldalán.
Az IC hőmérsékletétől még ennél is kisebb az időzítés függése.
A tantálkondenzátor használata előnyt jelent a mezei alumínium elkókhoz képest. Stabilabbak. Utóbbiak kapacitásértékszórása is nagy, ha jól emlékszem -10...+50%. Tantálnál kisebb, de most nem jut érté;k eszembe.
Ilyen nagy értékű kondik és elenállások estén a töltőáramok bizony mikroampernagyságrendűek a nagy időzítéseknél. Ezért a kivitelezésnél nagyon kell vigyázni parazita hatások kivédésére (földhurkok, elektromágnesek által produkált induktív csúcsok stb.). Emiatt sajnos előnyösebb a nagyobb tápfeszültségek választása.
Ha pedig nagy időzítések és változó értékek is képbe jönnek, akkor bizony érdemesebb a nagyobbacska frekvencián futó multivibrátor és számláló használata. Számlálóval/számlálókkal biztosabb egy pontos érték beállítása egyszerű átkötésekkel (esetleg dekádkapcsolóval). Igaz, elbonyolódik a kapcsolás, de költségekben nem jelent nagy befektetést, mert a CMOS számlálók se drágák.
-
atesss
addikt
válasz
Lompos48
#24187
üzenetére
Közben eléggé csúszik a projekt, de egyszer majd csak kész lesz.
Egy múltkori beszerzésnél az IC-t megrendeltem a RET-től. Most megnézegettem megint a kapcs. rajzot, illetve nekiálltam kiszámolni a szükséges R és C értéket.
Ami eszembe jutott kérdés:Mennyire függ az IC tápfeszétől az időzítés ideje ?
És az IC hőmérsékletétől ?Ha ilyen több perces időzítéseket akarok, akkor nem kéne valami alacsony szivárgási értékű kondenzátort használni ? Pl. tantál ?
A sima ElKo-k kapacitása úgy tudom elég erősen függ a hőmérséklettől is.Igazából amihez most először kellene, ott nem kell hogy olyan pontos legyen (azért 30-40%-nál lehetőleg ne legyen nagyobb a szórás), csak érdekel hogy mégis mi mennyire befolyásolja.
Meg ha beválik, később talán máshol is használnám a kapcsolást, és lehet hogy van ahol már pontosabb kellene.Ha állíthatót akarok, akkor egy példa:
t=1min - 20 min
Ha C=1000uF, akkor R=60k-1,2M kellene
Ha C=100UF, akkor R=600k-12M kellene.
Ha tényleg kell a 20 perc (ezt még azért átgondolom), akkor az utóbbi nem túl nyerő, 11,4M-s potival... -
#25276
vodkaboy22
addikt
vodkaboy22
addikt
Kérdés:
Már elég sok audiphile forumban olvastam, hogy egy trafo szort mágneses tere miatt azt túl kell méretezni, hogy kisebb legyen a szórás. Ez odáig ok, hogy nem torroidról beszélünk, de utána?
Elméletben a torrodinak nincsen szort B tere (viszont nyilvánvalóan E tere van (gerjeszti a B tér), de ez sokkal kevésbé mérvadó mint a B.). Szóval van értelme annak, hogy 100W maximum fogyasztásra tervezve is mindenki 200-250W trafót ajánl?Illetve ha van torroidnak mérvadó szórása (gyakorlatban a van egy kevés) akkor egy 35VAC torroid-ot max 18VAC-vel terhelve mennyire fogja zajt okozni 1 kicsi eszköz belsejében? (Egy nyák kb 70mm*50mm + minden vezeték TÁP is árnyékolt, mivel műanyag ház.)
-
#25275
Lompos48
nagyúr
szaszayanou
#25274
Lompos48
nagyúr
válasz
szaszayanou
#25274
üzenetére
Igen, igen.
-
#25271
Lompos48
nagyúr
szaszayanou
#25270
Lompos48
nagyúr
válasz
szaszayanou
#25270
üzenetére
Trafó nem szokott töltés(eke)t tárolni. Esetleg valami szűrőkondenzátor.
-
#25270
szaszayanou
aktív tag
szaszayanou
aktív tag
Szórakoztam kicsit tegnap a multiméterrel, gondoltam megmérem az egyenáramot a canamp kimenetén. Bekapcsolás után egy-két másodperc alatt beáll 1mV-ra, szóval rendben van. Amit nem értettem, hogy kikapcsolt állapotban viszont 300mV-ot mértem, ez folyamatosan csökkent, gondolom ahogy a trafó veszítette el a töltést.
Valaki meg tudná magyarázni, hogy ez miért van?
-
14adam
addikt
üdv
van nálam egy apc back ups (500) szünetmentes táp. A baj az ha kihúzom belőle a tápkábelt tehát szimulálom mintha elmenne az áram akkor azt csinálja számítógépnél,hogy későn kapcsol a relé és mire nekiállna normálisan táplálni a gép már kikapcsol. Hátulján belehet állítani,hogy mekkora kimenő fesz és mekkora frekvenciát nyomjon ki magából. Már próbálkoztam több fajta beállítással is.
Valakinek valami gondolata mit érdemes megnézni? -
#25266
vodkaboy22
addikt
vodkaboy22
addikt
Hali Valaki tud Budapesten szombaton is nyitva lévő elektronikai boltot ?
Sűrgősen kellene 1 50k log-os stereo poti -
-
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#25258
üzenetére
Igazából nem értem ezt a diódát.
A bal oldali a rajzjele szerint Z dióda, a másik meg sima. A kettő között nincs semmi, onnan nem vesznek le feszültséget. Kicsit több, mint 5V körül van a két dióda között, a bal oldali lábán meg 0.9V az áramkör felé.
Viszont Z diódát meg nem így kötünk be.
-
-
CPT.Pirk
Jómunkásember
Hogyan tudom meg, hogy egy Z dióda még működik-e? Egy 9V-s riasztó tápágában van, egy hagyományos diódán keresztül kapja a tápot, szóval 8,3V körül, és a Zener feszültsége 3.9V, de helyette csak pár tizedet mérek, a dióda meg baromira melegszik, vagyis inkább forrósodik.
Annyi derült ki, hogy nyitó irányban a szokásos értéket tudom mérni rajta. Üveg borítású, volt is egy kis szaga a dolognak, de sérülés nem látszik rajta.A probléma okozója egy olyan adapter volt, ami a kellő 9V helyet vagy 15-el küldte meg a cuccot.
-
PHM
addikt
válasz
vtomi2
#25248
üzenetére
Nyugvó, vagy más néven bontó érintkezős kapcsolót, vagy nyomógombot kérj.
De kérhetsz morze érintkezőset is, az mindkét üzemmódot tudja.
Kis segítség:
C: Közös pont.
NC: Normál állapotban nyitva. (szakadás)
NO: Normál állapotban zárva. (rövidzár)
Neked a C és az NC pontokat kell majd bekötni. -
Lompos48
nagyúr
-
doc
nagyúr
válasz
Lompos48
#25237
üzenetére
koszi!
a hiszterezisre akkor ugy nez ki mindenkepp szukseg lesz, megprobalom kiszamolni a szukseges ellenallasokat, remelem sikerul
a kimenetnel nem feltetlenul baj ha nem 5V, majd teszek moge egy tranzisztort, az amugy is kellene
a lenyeg egyebkent hogy egy 3W-os ledet kapcsolgasson egy mozgaserzekelo (ez mar megvan), de csak akkor, ha eleg sotet van (ezt egy LDR-es feszultsegosztoval gondoltam megoldani, ami menne az OpAmp-ba) -
Lompos48
nagyúr
Két probléma adódhat:
Az egyik az opamp komparátorkénti használata esetén a billenési bemeneti szint körüli viselkedés. Itt az erősítő hajlamos a gerjedésre, ami minden, csak nem jó egy komparátornál. Ezért szokás egy hiszterézist kialakítani. Ennek utánanézhetsz az LM358 adatlapján, az alkalmazások közt a 10. ábra.
A másik a kimeneti szint problémája. Ugyancsak az adatlapból derül ki (ha átböngészed), hogy a magas (logikai "1" szint) az 5V-os táplálás esetén nem nagyon lesz több, mint 3.5V. Ezért szokták az integrált komparátorok kimenetét nyitott kollektorúvá (open collector) építeni. A "0" szint nem lesz több, mint 20mV, tehát OK. Ha az 5V elvárásod szigorú, akkor vagy kell utána még egy tranzisztor, vagy használj dedikált komparátort.
-
doc
nagyúr
szeretnek egy sima komparator kapcsolast osszehozni egy OpAmp-bol (kokretan LM358)
a vegcel az, hogy adok egy referencia feszultseget es egy inputot. ha az input nagyobb mint a ref. akkor adjon az outputon 5V-ot, egyebkent 0-t
a konkret megvalositas lenne a kerdes... az LM358 ugye igy nez ki:
mit hova kell kotnom hogy azt csinalja amit szeretnek?
az 1OUT lesz ahol 'kijon' a 0 vagy +5V, ez tiszta
az 1IN- -ra kerul a referencia, az 1IN+ -ra pedig az input (ami vagy tobb mint a ref, vagy kevesebb)?
GND az fold, VCC pedig +5V? -
#25234
Lompos48
nagyúr
vodkaboy22
#25229
Lompos48
nagyúr
válasz
vodkaboy22
#25229
üzenetére
A felhozott példád alapján mennie kell rendben.
-
#25233
Lompos48
nagyúr
vodkaboy22
#25230
Lompos48
nagyúr
válasz
vodkaboy22
#25230
üzenetére
A problémák sokszorozódnak, ha több helyen cseréled a bipolárist FETre.
-
#25229
vodkaboy22
addikt
Lompos48
#25226
vodkaboy22
addikt
válasz
Lompos48
#25226
üzenetére
Hűtésnek egy 0.25K/W (adatlap szerint) alumínium (nagy duplasor sűrű lamellás) borda illetve ezt közvetlenűl egy 8cm venti fujja
Na most mivel nagy borda mind2 csatornát hűteni fogja Elméletileg 4 tranyó(akkor nem duplázok) tranyonként max 20W kapcsolatnak csillámpapir és jó hűtőpaszta elégnek kell lennie nem?
Eddig ezen a bordán ugyanilyen strereo végfok volt 4 db BD249 fútőtte a bordát ergo asszimetrikus 33V 1.3A mellett. (A BD249 125W max ) Csupán ezért aggódom -
#25228
Lompos48
nagyúr
vodkaboy22
#25227
Lompos48
nagyúr
válasz
vodkaboy22
#25227
üzenetére
De igen, csak akkor megsokszorozottan.
-
#25227
vodkaboy22
addikt
Lompos48
#25226
-
#25226
Lompos48
nagyúr
vodkaboy22
#25223
Lompos48
nagyúr
válasz
vodkaboy22
#25223
üzenetére
Nem találtam olvasható adatlapot, de ez most, itt, nem fontos. Azt a 16.5W teljesítményt bármelyik tranzisztor vagy kombináció el KELL fűtse, ha egyszer ez van. A lényeg a hűtőborga, rögzítés, pasztázás.
Az 50-65 fok nem probléma, azt a szilícium alapú tranzisztorok vidáman viseli. 50W-os tranzisztornak a 16.5W teljesítmény sem probléma, ha a hűtése meg van oldva,
A 2N3055 simán kiváltható a paraméterekben azonos 2N5496 plasztik tokos (TO220) tranzisztorral. Csak a teljesítménye kisebb ( 50W). És ha még kapható, nem lehet drága.Vagy a végtranyók helyet szimplán rakjak mosfetet ?
Az ennél egy kicsit bonyolultabb.
-
#25225
vodkaboy22
addikt
vodkaboy22
#25223
vodkaboy22
addikt
válasz
vodkaboy22
#25223
üzenetére
A BC212 helyett BC556C-t a 2n1711 helyett BD139-et használok FET-el gondoltam arra, hogy a BD139-et is lekéne cserélne, de ötletem sincs mire
-
#25224
vodkaboy22
addikt
vodkaboy22
#25223
vodkaboy22
addikt
válasz
vodkaboy22
#25223
üzenetére
Gondoltam arra, hogy a bias áramot beállító pótmétereket cserélem nagyobbra és úgy építem meg FET-el
pl van egy rakás használatlan IRF540-esem
És mivel stabilizált nagyon profi kis tápom van már hozzá ezért a bias áram is stabil lenne. A táp +-15.00V tart 6.2A RMS terhelés mellett -
#25223
vodkaboy22
addikt
Lompos48
#25222
vodkaboy22
addikt
válasz
Lompos48
#25222
üzenetére
MIt tanácsolsz a kivitelézésnél?

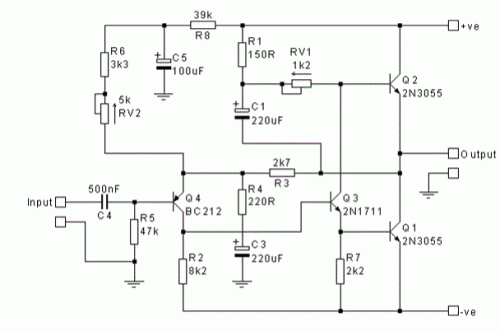

Egy A-osztályú végfokot építek 10W kimeneti teljesítménnyel +-15V hajtva a kimeneti tranzisztoroknak MJL15030-ast választanék aminék maximálisan 50W a disszipációja na most mivel a tranyok bemelegedés után 50-65 fok körül üzemelnének -0.5W/K miatt félek, hogy a 15V 1.1A áramot nem bírnák. Így párhuzamosan 2 raknék be.
(Miért nem rakok jobb tranyot? BD-ket próbáltam és az MJL-hez mértem rosszabbnak tartom a hangjukat az MJL21194-es nagyon drgága és ahol találtam is ott sincs raktáron... TO-3mas tokozást a hűtőbordám kialakítása miatt nem akarok használni. És van 20 db ilyen tranyom megmaradt régebbről.)
Esetleg mivel van még egy rakás MOSFET-em gondoltam, hogy a végtranyók helyett rakok fet-et de ahhoz kicsit módosítanom kéne, és nem tudom mi lenne az a minimális módosítás ami még jó lenne
Vagy a végtranyók helyet szimplán rakjak mosfetet ? -
-
Lompos48
nagyúr
válasz
CPT.Pirk
#25218
üzenetére
Pontosítva: kollektorok, bázisok köthetők együtt, de az emitterek csak az ellenállások után köthetők össze. Ez egy negatív áramvisszacsatolás, ami a tranzisztorok erésítésbeli különbségeit kompenzálja. Így az eredő (összetett) tranzisztor emittere ez a két vagy több ellenállás közös pontja. Ez nem a földre van kötve, hanem, mint az adott rajzon is: a kimenetet alkotják.
-
moha21
veterán
válasz
artiny
#25213
üzenetére
Nálam a Casio számológépen vagy a Shift gomb amivel elő lehet hozni a számológép komplex szám műveleteit, ha ebben a módban van a gép. Ekkor arg nevű funkció, ami gondolom a komplex szám trigonometrikus alakjánál a zárójelben levő argomentumra utal.
Egyébként elég könnyű a legtöbb 10k alatti számológépet átverni. Van amelyik "csak" előjelet téveszt, de akár negatív abszolult érték vagy zárójelben negatív képzetes rész is előfordul. Én mindig ellenőriztem fejben..
Arctg b/a és melyik negyedben van. -
#25218
CPT.Pirk
Jómunkásember
vodkaboy22
#25217
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#25217
üzenetére
Az ellenállások az emitter körbe mennek, az emitterek és a föld közé. Nem vagyok otthon ilyen fajta erősítők méretezésében, de a párhuzamos végtranyós megoldást inkább csak több száz wattos erősítőknél láttam.
[pl. ez, találomra a googleből]
Amit csinálsz, bedobod a rajzát?
-
#25216
CPT.Pirk
Jómunkásember
vodkaboy22
#25215
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#25215
üzenetére
Hát ez egy kicsit bonyolultabb kérdés. Egyszerűbb esetben pl. 2 darab darlington párt tesznek be a sima tranyók helyére.
A párhuzamos kötés amire gondoltál, ahhoz neked be kell iktatni a 0.1 ohm körüli ellenállásokat is, hogy a gyártási szórást kiegyenlítsd.
Azt ráhagyom valakire, hogy döntsön két megoldás körül.
-
#25215
vodkaboy22
addikt
vodkaboy22
addikt
Kérdés ha egy hifi - erősítőt építek és nem találok megfelelő nagy teljesítményű tranyót ezért párhuzamosan kötök 2-ot akkor az, hogyan befolyásolja a hangot (szimmetrikus végfok nincs kicsatoló kondi).
-
artiny
őstag
Hogy hívják azt a funkciót a számológépben ami képes szögeket számítani (complex számokból) es a kijelzőn egy L alakú csíkokkal van elhatárolva a számoktól ?(Elektrotechnikában van ilyen számítas)
azért kéne ,hogy tudjak keresni esetleg ilyen fajta számologpet az androidos telefonra. -
#25212
CPT.Pirk
Jómunkásember
DonThomasino
#25211
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#25211
üzenetére
Lehet, hogy van készen ilyen, de valószínűbb, hogy neked kell megírni C-ben vagy BASH szkriptben. Ethernet csomagok kezelése nem triviális.
-
sgery
őstag
válasz
Batman2
#25201
üzenetére
Kapcsolót nem akarok behelyezni elé, mert akkor odavész a praktikum, hiszen nem gyullad fel a fény, mikor kinyitom az ajtót, feloldom a kp. zárat...
Máshova sem tudom átkötni, hiszen egy helyről kaphatja ilyenkor az áramforrást."A led sorral párhuzamosanra" pontosan hogy értendő. Jelenleg úgy néz ki, hogy megkapja az áramforrást és innen van 8db 3db-os led bekötve.
Lehet egyszerűbb lesz inkább így hagyni, este sem zavaró, mert a menetfény jóval erősebb és a perifériás látásban sincs benne, de ha megoldható azért örülnék
-
#25209
CPT.Pirk
Jómunkásember
DonThomasino
#25208
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#25208
üzenetére
Ez nem HW kérdése, az Ethernet csatlakozó adott mindkettőn, ennek szoftveres követelménye van, amit neked kell megoldani. Raspi-n DHCP van alapból.
Honnan szeretnél küldeni csomagokat? Mert lehetnek gondok, ha a belső háló egy másik eleméről küldesz valamit.
-
#25207
Lompos48
nagyúr
DonThomasino
#25204
Lompos48
nagyúr
válasz
DonThomasino
#25204
üzenetére
Ha van elég pénzed, vásárolható fix IP cím a szolgáltatóktól.
Ha nincs, akkor jönnek a hókuszpókuszok a routerrel, DynDNS címek használata, manipulálása, vagy maradsz egy táv-utasított állandóan bekapcsolt PC-vel (pl. TeamViewerrel). -
#25206
CPT.Pirk
Jómunkásember
DonThomasino
#25204
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#25204
üzenetére
IP címe nincs ezeknek, IP címet az internet szolgáltató oszt ki az előfizetéshez, azt egy router tud helyi hálózatban szétosztani több gépre. Ezekkel meg DHCP-t használva vagy statikus módon tudsz IP címet kérni.
-
Lompos48
nagyúr
Olyan helyre kell bekötni, ahol a feszültség teljesen lekapcsolható, vagy beiktatni neki egy kapcsolót. Nem tudom mit nevezel rendszernek, amiven van valamennyi alapfeszültség.
mekkora ellenállást forrasszak a bekötés elé, hogy ne világítson de még ne vonjon le a fényerőből?
Nem csak filozófiai, hanem technikai lehetetlenség is. Ha soros ellenllás, akkor feszültségesés. Ha feszültségesés, akkor fényerőcsökkenés. És fordítva. Egyik a másikat kizárja.
@batman2:
A LEDek a nyitó feszültség környékén nagyon kicsi áramot (nano, esetleg piko amperek) vesznek fel, így a legkiseb áramtól is parázslani fognak !
Maradjunk inkább meg a hatalmas mikroamperes nagyságrendű áramoknál.
Nanoamper még a LED záróirányú áramánál sem fellelhető/mérhető, picoamper pedig FETek kapuáramköreiben, BiFET opampoknál vagy pikoamperes diódáknál fordulhat elő. Ammá' erősen kicsi valami. -
#25203
Lompos48
nagyúr
DonThomasino
#25199
Lompos48
nagyúr
válasz
DonThomasino
#25199
üzenetére
Eljátszadozhatsz mikrokontrollerekkel. Pl. egy Arduino: [link]
-
Lompos48
nagyúr
Persze, igazad van. Amikor előfizetést említettem, abba belegondoltam a feltöltőst is. Mindenképp valamilyen pénzügyi kapcsolódás kell valamelyik szolgáltatóhoz. Azaz fizetni kell. Nem számoltam ezel, mert nálunk csak max. 3 hónapos feltöltések vannak. Igaz ezt egyszerre megteheted 4 periódusra. Kérdés megéri-e?
-
Batman2
őstag
Hiába teszel be elé nagyobb ellenállást, a "parázs" fényt nem fogod vele megszüntetni, ez a LEDek sajátossága !
A LEDek a nyitó feszültség környékén nagyon kicsi áramot (nano, esetleg piko amperek) vesznek fel, így a legkiseb áramtól is parázslani fognak !Az ízzó nem teszi, mert kicsi az ellenállása és lineárishoz közeli módon változik, így földeli az ilyen kis értékű szivárgó áramokat. A LEDeknek ezzel szemben exponenciális jellegű az ellenállás görbéje, nyitófesz környékén nagy nagy (akár 100K felett), majd a feszültség emelésével egyre meredekebben csökken, az áramfeltévele meg ennek megfelelően rohamosan nő.
A LEDsorral párhuzamosan tegyél be pl. egy 5-10K-os ellenállást, az valszeg kellően leföldeli a szivárgó áramot, így az eredő feszültség esés mindenképpen alatta lesz a LED nyitófeszültségének, így az nem fog világítani !
Üdv.
Pedig 12V regulált tápból nem veszek ki több mint 1ampert... Ciki... Úgy hogy rendeltem neki egy 35VAC torroidot (így már legalább egy pótméter + pár kapcsoló + párral több kimenet is elfog férni a kis dobozkában) és remélem nem fog szorni .
.)
) akkor most mit megsokszorozottan ?
Új hozzászólás Aktív témák
ekkold- BESZÁMÍTÁS! ASUS TURBO RTX 3090 24GB GDDR6X videokártya garanciával hibátlan működéssel
- BESZÁMÍTÁS! ASUS H170M i7 6700 16GB DDR4 512GB SSD GTX 1660 Ti 6GB KOLINK Observatory Lite TT 500W
- A Panasonic Toughbook CF-54 i5-5300u i5-6300u TN, IPS touch Budapest, MPL Foxpost
- Telefon felvásárlás!! Samsung Galaxy S21/Samsung Galaxy S21+/Samsung Galaxy S21 Ultra
- Használt és ÚJ Gamer Monitor Felvásárlás Gyors és Korrekt Ügyintézés!
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
