CPT.Pirk
Jómunkásember
Te Pécsi vagy, menj be a Király utcában a D-Audio boltba, vagy a Ram alkatrészben a hullámfürdő mellett, és vegyél két darab AMP-02 erősítő kitet [link] 890Ft / csomag, ezekben TDA2030 IC van, az normálisan szól, van elég teljesítménye és hűtőborda nélkül sem pusztul meg (persze azért tegyél rá valamit), simán szól órákig. 12V kell neki.
Annál a pici valaminél minden téren jobb.
-
Zewa
senior tag
Valaki esetleg?
Más; Csinálnék egy ilyen mobil kis aktív hangfalat amire 3,5-es jacken keresztül ráaggatnám a zajkeltő eszközömet.
[ Módosította: CoolMan ]
-
Hege1234
addikt
szevasztok!
sry de nemtudom hova írjak ezzel kapcsolatban
viszont ti tuti tudjátokhonnan tudhatom meg hogy melyik a pozitív és a negatív ?
szerszámok nélkül ?ha lenne piros és fekete akkor nem aggódnék de így ....
én a barnára tippelek hogy az a negatív
kössz előre is !!
-
#25588
Lompos48
nagyúr
vodkaboy22
#25585
Lompos48
nagyúr
válasz
vodkaboy22
#25585
üzenetére

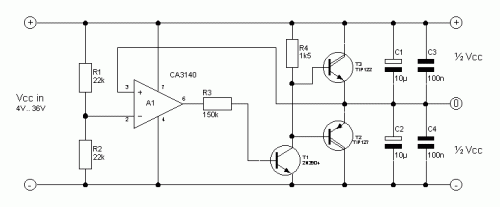

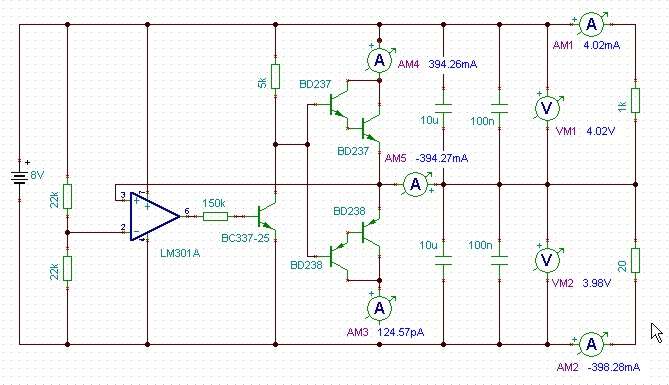

Ha ez, vagy ilyen felépítésű rajzról beszélünk:
vagy
és a műszerrel a negatív pólushoz képest méred az opamp kimenetén a nulla voltot, akkor ott valami még meghibásodott.
-
#25586
CPT.Pirk
Jómunkásember
vodkaboy22
#25585
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#25585
üzenetére
Ezekben a vackokban egyéb cuccok is vannak, én pl. hasznosítottam belőle nyomógombos váltókapcsolókat, egy csomó profi árnyékolt koax kábelt, meg mutatós műszereket. No meg alkatrészeket a nyákról.
Került 2000Ft-be mindössze.
-
#25585
vodkaboy22
addikt
CPT.Pirk
#25584
vodkaboy22
addikt
válasz
CPT.Pirk
#25584
üzenetére
1 pótiért vegyek valami vackot? Conrad-ban most néztem van jó 3000 pinzért audiograde leírás szerint
, hogy ez mit takar véleményük szerint azt nem tudom (tippem szerint valahogy az impedancia nem valós részei vannak csökkentve ? ).
Különben télleg drágák ezek a vackok!Ja Lompos !! Megépítettem a dualtáp-od amit írtam: az lm301 kimenetén stabil nulla volt van... Ergo a Bd139 -se nyit és onnan tovább semmi
A szimmetrizáló után csupán 2*4700 mikro kondi volt tehát a kondik se gyilkolhatták meg
Pedig a + - bemenet között a műverősítőn van különbség .
Nincs több lm301-em de tlc272 van azzal megprobálom,,, De hely csökkentés miatt a dupla bd243-bd244 helyett berakok bd652-649 darlington tranyokat. -
#25584
CPT.Pirk
Jómunkásember
vodkaboy22
#25581
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#25581
üzenetére
Vegyél valami régebbi berendezést olcsón. Pl. egy jobb régi deck-et, azokon van dupla tengelyes potméter, méghozzá a minőségi fajtából, amik együtt is futnak.
Én is onnan szereztem be, mert ezt boltban vagy nem lehet, vagy horror ára lenne.
-
#25582
Lompos48
nagyúr
vodkaboy22
#25581
Lompos48
nagyúr
válasz
vodkaboy22
#25581
üzenetére
Ez pech! Ha nem a csúszka volt az, akkor megpróbálható a szegecsek megszorítása, ha olyan a konstrukció.
-
#25580
Lompos48
nagyúr
vodkaboy22
#25579
Lompos48
nagyúr
válasz
vodkaboy22
#25579
üzenetére
Azt egy becsületes dupla potméterrel kell csinálni.
Pedig EI mag és lemezelt vasmag között ekkora különbség nincs elméletben
A vasmag anyaga is sokat számít(hat). Sajnos az nem látható.
-
#25579
vodkaboy22
addikt
Lompos48
#25578
vodkaboy22
addikt
válasz
Lompos48
#25578
üzenetére
Akkor hangerő szabályzáshoz megfelelő duál (stereo) pótmétert mit ajánlatok vagy 2db potit rakjak be?
A 7812-es (vacak bádogos) terhelve bemenetén 16.1V volt eben biztos vagyok mértem Led-ek miatt. De az új hát jó kérdés majd megméremDe érdekes azért a halogén trafó 3szor nehezebb és jóval nagyobb volt mint a a kis nyáktrafó amit beszereltem. Pedig EI mag és lemezelt vasmag között ekkora különbség nincs elméletben
-
#25578
Lompos48
nagyúr
vodkaboy22
#25571
Lompos48
nagyúr
válasz
vodkaboy22
#25571
üzenetére
Ráhazudott teljesítmény, vékony huzalból tekerve, feszültség is a határon. Bármi ilyen lehetett.
7812 regulátort használtam de valami silány (pedig jó boltban vettem) fentebb mások által bemutatott bádoglemezes kis vacak volt kimeneti fesznek 11.81 V adott terhelve leesett 11.5V-ra...
Most beraktam egy normálisat 11.89V ad terhelve is.Ezek az értékek akkor lehetnének értelmezhetőek, ha mindeggyikhez odaírnád a bemeneti értékeket is.
Lassan azon gondolkodom, hogy a 7812 helyett szabályozható tápfeszt csinálok és a tápfesz szabályozást kötöm potira így szabályozva a hangerőt van értelme??? Vagy túl kevés lenne az állíthatóság?
Nincs értelme egyáltalán. Amíg a feszültség elég a kimeneti szinthez, addig a változtatást hangerőben nem fogod érzékelni. Egy bizonyos érték alatt majd elkezd torzítani levágva a jelek csúcsait. Még alább nem fog működni.
-
Zewa
senior tag
Sziasztok!
Hátha tudtok nekem segíteni. Egy magasság mobil magasság érzékelő kéne nekem.
Modell rakétába lenne a cuccszóval, fontos hogy gyorsan reagáljon és a lehető legkisebb legyen. Idő+hozzátartozó magasságok mondjuk 0,1s-ként frankó lenne de végül is a magasság is elég lenne.
Ilyesmit találtam. Jó felé keresgélek? Mivel tudnám ezt egyszerűen kiolvasni? Előre is köszi!üdv!
-
#25572
vodkaboy22
addikt
vodkaboy22
#25571
vodkaboy22
addikt
válasz
vodkaboy22
#25571
üzenetére
Illetve az is lehet megoldás, hogy a két csatorna külön külön kap 1 normális audio grade pótmétert abból valaki valami értelmeset?
-
#25571
vodkaboy22
addikt
vodkaboy22
addikt
Hehe
Na végre nem zsákbamacsek
KIcseréltem a kis fejhallgató erősítőm tápját
Trafónak 1 halogén lámpa 60VAC 12V-os (lemezes) használtam Baromira melegedett búgott minden baja volt ...
Most beraktam 1 pici nyáktrafót 2*12V (2*11VAC) (EI magos) dupla sekunderes kis trafót (sekundereket párhuzamosítottam) és lám ugyanakkor terhelés mellett semmi búgás/melegedés !!! Röhej pedig 22VAC-os összesen a kis trafó ehhez képest a másik 1 óra után volt vagy 60 fokos...7812 regulátort használtam de valami silány (pedig jó boltban vettem) fentebb mások által bemutatott bádoglemezes kis vacak volt kimeneti fesznek 11.81 V adott terhelve leesett 11.5V-ra...
Most beraktam egy normálisat 11.89V ad terhelve is.Viszont sajnos a stereo logos potméter megint megviccelt... Friss csomagbol kibontott potméter egyik lába kapásból nem érintkezett...
Tudtuk jó minőségű stereo 22k vagy 50k log-os potit valahol ? Mer röhej, hogy nem kapni normálisat... Lassan azon gondolkodom, hogy a 7812 helyett szabályozható tápfeszt csinálok és a tápfesz szabályozást kötöm potira így szabályozva a hangerőt van értelme??? Vagy túl kevés lenne az állíthatóság? -
-
8nemesis8
veterán
-
-
8nemesis8
veterán
Sziasztok!
Lenne egy SOS kérdésem.
Van egy NAS-om és az adaptere 12Vos 2.5Aes outputtal bír. 30W lenne.
Garanciáztatni le fogom, de az eltart egy ideig és akarom használni. Találtam egy 12Vos 1.25A-es 15Wos teljesítményű adaptert.
Szerintetek ráköthetem?
Eddig a fogyasztása a NASomnak 6-7-8-9 W körül mozgott. -
taaz
tag
válasz
477il4
#25546
üzenetére
Ha nem találsz biztos pontott akkor kösd rá usb két szélsö pontjára. Ott 5v dühöng , az biztos. Az akksit meg lehet azért nem tölti mert elérte az akksi epromja a ciklus végét, ezért letilt mindenféle töltést.
Volt szerencsém ilyen géphez, annak az akksiját ujra celláztam , az eprom meg lenulázodot. Igaz a használat közben 45percig 99% volt a töltöötség és utána eset le 10% egyböl.....de ment. -
-
-
477il4
tag
Helló!
Volna nekem egy ASUS M6000 notebookom, s sjna van egy pár problémája, mint pl. a ventik nem forogtak benne vettem bele újjakat azok sem forognak, igy állandóan túlmelegszik, a másik probléma az hogy nem veszi a tőltést. mi lehet a baj, érdemes foglalkozni a javításával, vagy alaplap csere?
ha valahogy meglehet javítani szivesen várok tanácsokat, hogy mit nézek mit probáljak.
köszönöm! -
CPT.Pirk
Jómunkásember
válasz
fero02
#25540
üzenetére
Rá kellene kérdezni, hogy mi a maximum, amit be lehet állítani benne, szerintem kevesebbet tud, mint ami neked kell, de ez csak tipp a képek alapján.
Amúgy ha van dobozod, ezt az áramkört 1-2e forintból ki lehet hozni, mindennel együtt. Sőt, kisebb méretben egy olcsóbb dobozban is simán elfér.
-
fero02
nagyúr
Köszi srácok!
Közben nézelődtem kész cuccok között is és ezt találtam. Ez árban is elfogadható és szerintem meg fog felelni a célnak.
-
#25539
Batman2
őstag
vodkaboy22
#25536
Batman2
őstag
válasz
vodkaboy22
#25536
üzenetére
Igen, néha az sem jönne rosszul, ha megkopott az érték, vagy már öreg a kondi, hogy mennyi is valójában a kapacitása.
-
#25538
Dark Archon
addikt
fero02
#25518
válasz
fero02
#25518
üzenetére

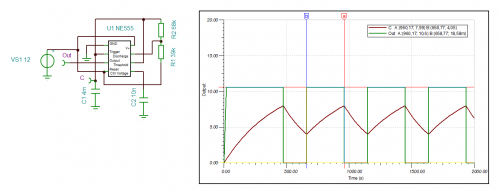

Így kellene kinéznie 555-tel ( csak nem hagyott nyugodni a dolog
):
Ha csak az 5 perc / 3 percet változtatni akarod, az sem egyszerű, mert teljesülnie kell az R1+2*R2=172,8k egyenletnek, hogy a periódusidő ne változzon, amit C1, R1, R2 együttesen határoz meg (7. oldal). Nem tudom, hányszor akarod állítgatni, de mondjuk napjában 2x levezetni az egyenleteket és kiméricskélni a potméterek értékeit nem túl felhasználóbarát
-
mezis
félisten
válasz
szeva000
#25534
üzenetére
Üdv.!
Készen beszerezhető kb 500 Ft.tól. Az egyik, aminél kevesebb gondom volt, az kék színű, USB kábel beépítve, és talán CH340 vagy CH341 chipje van. WinXP, Win7-hez driver letölthető.
Linux-al még nem sikerült használnom, bár a rendszer felismeri. A szoftveren is múlik, nem csak a driveren.
A másik fekete, talán Prolific 2302 vagy mi a nyű és a driverrel is gondjaim voltak, valamint az indulása (első adat fogadása) is problémás volt.
Ezekből a legolcsóbbakat vettem, vannak drágábak is, bár lehet, hogy csak a bolt más.
Keress a Google-n USB to rs232 serial -ot, akár a Vaterán is. -
kjani18
őstag
válasz
Lompos48
#25528
üzenetére
Részben igazad van, én csak abban vitatkoztam, hogy az egészet (am képjel, fm hang egy rögzített frekin) az adó felrakja fm egy nagyfrekis vivőfrekvenciára.
"Műsorszolgáltatóknak az analóg televíziós rendszerek kódolnak jelüket használva NTSC , PAL vagy SECAM analóg kódoló [ 2 ] , majd a RF moduláció , hogy modulálja a jelet rá egy nagyon magas frekvenciájú (VHF) vagy Ultra nagyfrekvenciás (UHF) fuvarozó."
"A televíziós rendszer minden ország adjon meg egy számot a televíziós csatornák az UHF vagy VHF frekvenciatartományban. A csatorna tulajdonképpen két jel: a kép információ átvitelre amplitúdómoduláció egy frekvenciát, és a hangot továbbítani frekvenciamodulációval frekvencián egy rögzített offset (általában 4,5-6 MHz) a képen jelet."
Mondjuk ez gépi fordítás...
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25522
üzenetére
Először nem jöttem rá, mi a gond, aztán rájöttem, hogy az évekkel korábban elrakott kapcsolási rajzomon hibás volt a számozás.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Ez a szellőztető kapcsolás:
[futtatás itt]Annyit csinál, hogy a gomb megnyomásakor az ellenállás-kondenzátor által meghatározott ideig behúzza a relét. A te esetedben 100K - 3-5000uF körül lesz valahol a kellő érték. Az ellenállást állítva tudod szabályozni a kellő értékre. Ha a behúzás alatt újabb impulzust kap, az nem zavarja, nem veszi figyelembe.
Ez a vezérlő áramkör hozzá, tulajdonképpen csak egy négyszög generátor. Amikor a kimenet 0, akkor behúz a relé. A relé kapcsait meg tedd a másik kapcsolás nyomógombja helyére. A kondi-ellenállás értéket itt is be kell állítanod a neked megfelelőre.
Jó ez a java-s szimulátor, csak sajnos nem fért ki egyben a két rajz.
-
#25529
Dark Archon
addikt
fero02
#25518
-
kjani18
őstag
válasz
Lompos48
#25526
üzenetére
A klasszikus TV adásnál is fm moddal lett felrakva vivőfrekire a multiplex videojel, és eltolással( oirt - ccir) a hangjel. Ott sem használtak am -et. Egy videojel sávszélessége jó minőségnél 5MHz, képzeld mekkora vivő kellene hozzá, hogy AM -el modulálva jó demod jelet kapjunk...
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25520
üzenetére
Én WC szellőztetést csináltam meg 555-tel. Megnyomod a gombot, akkor kb. azonos ideig megy a venti. Ez a kapcsolás jó lenne a 3 perc tartására, csak elé kell rakni valamit, ami kapcsolja 5 percenként mondjuk egy relén keresztül, szerintem az is megoldható 555-tel.
Ha érdekel, holnapra előszedem a kapcsolást, mert nem volt egyszerű megtalálnom korábban sem.
-
fero02
nagyúr
válasz
CPT.Pirk
#25519
üzenetére
PIC-et mellőzném, inkább az 555 IC varázsával szemezek.
A pontosság nem fontos. Elmondom mire kell, így könnyebb lesz Nektek is segíteni:
Van egy b@szomnagy kazán, amit anno vmilyen automatikával etettek, de azt motorostul, vezérlővel együtt pofán vágták. A mechanika az megmaradt és most szeretnék ismét életre kelteni. Ehhez kellene vmi vezérlést kendácsolni. Az állítás emiatt lenne fontos, mert hol brikettel, hol apró fával tüzelnének és ugye nem egyforma az adagolásuk.
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25518
üzenetére
Kritikus az 5 és a 3 perc pontossága? Ha igen, szerintem egy Quartz-ról járó PIC-et kellene felprogramoznod, annak akimeneteivel meg tudnád a motor kapcsolni, amikor kell. Persze megfelelően elválasztva a két dolgot egymástól, relé, optocsatoló, ilyesmi.
A PIC meg tud olyat, hogy pl. egy potméter értékét állítva befolyásolhatod az időket. Csak keress valakit, aki leprogramozza ezt,
-
fero02
nagyúr
Szükségem lenne egy olyan kapcsolásra, vagy akármilyen eszközre, ami tudja a következőt:
5 percenként kellene 3 percere üzemeltetni egy 230V-os motort, majd a 3 perc után ismét várni 5 percet és ...
Ezt a ciklust kellene folyamatosan ismételnie. Pozitívum volna, hogy ha az 5 és a 3 percet is lehetne állítani.
Tudnátok vmi okossággal segíteni a projektemet?
Köszi!
-
-
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25513
üzenetére
Na majd megnézem, bár most csak egy nagy rakás bontott kondi van itthon, de nem gáz. Amúgy egy dolgot nem néztem még, hogy nincs-e egy adag váltó rákeveredve az egyenfeszre a táp részen. Egy másik szereléssel kapcsolatban hívta fel a figyelmemet erre a dologra egy sokat látott szerelő, de csak most ugrott be. Hátha valami megzavarja a monitor agyát...
14adam: hát, egy biztos, a különbség hallható.
De hogy mutassak is valamit, ez a videó [link] a 0.1 alfa verziója volt az erősítőmnek. Nyák nélkül összeszerelve egy kartonlapon, alatta a fém színű cucc a Quad405. Tiszta érintésvédelmi horror.
Régebben volt egy összehasonlító videóm a quad és a csövek hangja közt, de a felhasznált zenék miatt zargatott a youtubeos jogvédelem, szal leszedetem. -
CPT.Pirk
Jómunkásember
válasz
fero02
#25510
üzenetére
Jah, lehet rossz. Holnap megnézem őket, bár sokat nem tudok vizsgálni rajtuk, a műszer csak 20uF-ig mér, max rárakom az ellenállás mérőt, és nézem ahogy megy felfelé az érték. Jobbat nem nagyon tudok.
A másik kijelzőnek nem is a mérete a baj, egy laptopból származik, az oda való 14 pines csatlakozóval, ide nem tudom bekötni, meg a képarány is más.
14adam: nekem van egy 30 év körüli, de a szekrény tetején áll, mióta a csövek szólnak.
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25506
üzenetére
Konkrétan nem szedtem ki kondikat, mert egyik sem púpos. Van értelme kiszedni őket és tesztelni? Per pill csak multiméterem van kéznél. Annyit mértem, hogy a főpanelon minden feszültség szabályzó annyi feszt ad ki, amennyit kell, függetlenül attól, hogy éppen van-e kép az lcd-n, vagy csak feketeség.
A másik kijelző alatt egy csere LCD-t értesz? Igazából van egy kisebb, csak persze nem ide való...
14adam: árulják egységcsomagban is, ahhoz próbálj viszonyítani.
-
CPT.Pirk
Jómunkásember
Feltérképeztem kicsit a kapcsolást. Ami a nyákon van, az megfelel annak, ami a lenti rajzon van. Az analóg táp 5V, ezt mindig megkapja. A DMM (azt hiszem fényerő) 3.2V, ezt szintén mindig megkapja. A comp. láb indítja el az IC-t, ha 1.2V-t megkap, akkor világít minden.
Ha kézzel, elemről adok neki 1.2V-t, akkor bekapcsol, de csak a háttérvilágítás. Amikor a kijelző is megy, akkor kép is van rajta pár másodpercig, de aztán standbyba kapcsol a cucc, hiába világít még a háttérvilágítás.
Nehéz követni ezt a comp dolgot, két tranzisztor kollektorán végződik. Ahogy mértem, nincs olyan kapcsolat, amin keresztül közvetlenül össze lenne kötve a másik panellel.
-
mezis
félisten
válasz
Batman2
#25498
üzenetére
Én egy régi talán "Autopress" típusú kávéfőző csatlakozójával jártam hasonló módon. (Bakelit, amilyen az ősrégi villanyvasalókhoz volt,) Egyszer vizes volt, amikor a hosszabbító kapcsolójával rákapcsoltuk a 220 V-ot. Csattanás, lángnyelv, biztosíték le. Száraz állapotban 10 MOhm-os ellenállás mérővel nem lehetett semmilyen vezetőképességet mérni a bakeliton. Aztán néha már szárazon is csinálta a cirkuszt.
Kicsit komplikáltabb eset volt egy MRI koponyatekercsével (1.5 Tesla állandó, több MHz-es változó mágneses erőtér). A textilbakelit szerű anyagon áthúzásra utaló szenesedés. Kikapargattam a szenesedett felületet, szilikon zsírral bekentem és onnantól éveken keresztül működött probléma mentesen.
-
-
CPT.Pirk
Jómunkásember
válasz
fero02
#25500
üzenetére
Arra rájöttem, hogy félreértettem. Ez egy AOC M19W monitor, a táp és az inverter közös panelon van. Továbbá az a helyzet, hogy a vezérlő IC egy OZ9936GN, amiről kb. nulla infót lehet találni ezen a rajzon kívül:
Meg ezen: [link]
Kb. az első kép stimmelhet, két trafó van pont ahogy a rajzon, de ugyanakkor kapcsoló fetből csak egy van a nyákon (2n7000), a többi tranyó normál npn.
)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
, hogy ez mit takar véleményük szerint azt nem tudom (tippem szerint valahogy az impedancia nem valós részei vannak csökkentve ? ).
