Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
fero02
nagyúr
válasz
CPT.Pirk #25497 üzenetére
Vedd ki az inverter trafót és mérd meg, majd hasonlítsd össze a szekunder oldalakat. Jó trafónál alig van eltérés. Sajnos jó néhány típus eléggé érzékeny erre és a védelem nem engedi a tápot felállni.
Milyen monitor ez? Nevesebb gyártók készülékeihez jó eséllyel lehet venni új trafót.
-
Batman2
őstag
Műszerem természetesen van, hiszen nem ma kezdtem a szakmát !
De nem ennyire egyszerű a dolog !
Üzemen kívül, 200komhos méréshatárban sem mérek vezetést műszerrel, viszont ha megy a lámpa, és felmelegedett, akkor jelentkezik a hiba !
Az orvoslás pedig annyi, hogy kiforrasztom a LEDet, megkaparom alatta a nyákot és visszaforrasztom, ezután rendesen működik.
A LEDalatt csak egy kis sötét foltocskát lehet látni, mint egy kosz pötyi.
Ez a jelenség ilyen mértékben eddig még csak ennél az új nyáklapnál jelentkezett (FR4 epoxy) az üvegszálas műgyantásnál nem.
Erről a nyákról a réteg is sokkal könnyebben válik le, az műgyantásról nehezebben.Üdv.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #25496 üzenetére
Most rátaláltam az elektrotanyán egy nagyon hasznos leírásra [link], ami alapján ez az eset áll fent:
"A monitor bekapcsolódik, képet ad egy pillanatig, majd elsötétül. Jelforrást rákapcsolva és belevilágítva kívülről halványan látható a kép"
Az inverter azért oldhat le, mert a meghajtó IC úgy érzékeli, hogy valamelyik cső áramfelvétele túl sok vagy kevés.
Ennek okai:
A cső elöregedett - Cseréljük ki a csövet
A csőhöz vezető kábel zárlatos, a fémburkolatra húz - szigeteljük/cseréljük a kábelt
A kábel meg van törve/elégett, átvezet, de a megnövekedett ellenállás miatt abnormális áramfelvétele van - javítsuk ki a kábel hibáját
A csatlakozók meg vannak törve - javítsuk meg a csatlakozót
A kicsatoló kondenzátor meghibásodott - ellenőrizzük a kondenzátort, szükség esetén cseréljük
A transzformátor menetzárlatos, vagy szakadt lett - Cseréljük a transzformátort, amennyiben ez nem lehetséges a komplett invertert. Ha az nem beszerezhető, akkor meg lehet próbálkozni a transzformátor újratekercselésével. Általában a szekunder oldal megy tönkre. Tekerjük le a régi huzalozást megszámolva a meneteket, majd tekerjük újra.Mivel a 4 cső vezetékeinek random bekötése nem változtat a helyzeten és a kicsatoló kondenzátorból is 4 darab van, feltételezem hogy a transzformátor hibásodott meg. Na hogy azzal mit kezdek...
-
CPT.Pirk
Jómunkásember
Van itt nálam egy monitor, azt játssza, hogy ki-be kapcsolgat, de amikor be van kapcsolva, többnyire nem megy a háttérvilágítás. Amikor megy, akkor is csak néhány másodpercig, de ez idő alatt a monitor működik, van kép.
Szétkaptam, portalanítottam a táp panelt, de se hibás alkatrészt, se hibás forrasztást nem látok rajta. A táp panel 4 darab fénycsövet lát el nagyfeszültséggel, mikor ment a világítás, a multiméter kiugrott 1800V-ig, ami azt hiszem a gyújtó feszültség, később állna vissza valahova 600 köré.
Van valakinek ötlete erre, hogy lehet-e ez a gyors lekapcsolás valami tipikus inverteres hiba, vagy hogy merre induljak tovább?
-
erikke17
őstag
Üdv. Hogy tudnám lemérni fejegységen a remote szálon a +12V-ot? Fázisceruzát mondtak, de csak öreg komcsi orosz van 220-230V-ra. Valahogy multiméterrel?
-
CPT.Pirk
Jómunkásember
válasz
14adam #25489 üzenetére
Valójában csak egyszer megvettem őket, mert nem kerültek sokba, de egyébként a hangfalak pont úgy szólnak ezzel a csoda vezetékkel, mint egy sima réz hangszóró vezetékkel.
Maguk a hangfalak korábban saját építésűek voltak, a kínai MNC Eclipse I széria volt hangváltóval, szivaccsal, mindenfélével. Nem volt rossz, csak 18cm-es mély hangszóróval nem lehet normális mély hangot produkálni. Nem túl rég hozzájutottam széles Sony ss-e610 hangfalakhoz, így azok vannak most elől, ezekkel sokkal jobb az összkép.
Hátul hasonló méretű, de nyitott kivitelű névtelen ládák vannak, azokat én láttam el hangváltóval, meg tisztességes szivacsozással.
Ha csövest szeretnél egyszer csinálni, akkor tudom javasolni ezt az egyszerű Pcl - Ecl 86-os Single ended kapcsolást, a cső olcsó bele, az egész megvan 10 alkatrészből, a trafókat meg a szakik meg tudják csinálni hozzá. Nekem 35k volt az 1 táp, az 5 kisebb és az 1 nagyobb trafó komplett elkészítése. (kisebb kimenő trafót meg ide elég hálózatit egyébként találni vaterán, mert ez a cső TV végfoknak készült és sokfelé használták)
Egy biztos, ha egyszer meghallod a csöveket, többet nem akarsz majd tranyós erősítőt.
-
CPT.Pirk
Jómunkásember
válasz
14adam #25487 üzenetére
No, itt vannak képek, az utolsó fotó a jelenlegi állapot. [link] Valami szép dobozt, meg az mélynyomó P-P csatornáját kellene még megcsinálom, esetleg valami szép mutatós műszerekkel az elején. Tervezek egy mutatós feszmérőt is betenni előre, mert jól néz ki, ha az anódtáp kitéríti 280V-ig a mutatót.
-
CPT.Pirk
Jómunkásember
-
14adam
addikt
válasz
CPT.Pirk #25484 üzenetére
Időközbe még a kapcsolást is megtaláltam. Rájöttem,hogy picasara nyomattam mindig a képeket. Ennek a kistesóját. Még képek nincsenek de majd lehet felteszek róla párat. Ebbe 4 végfok ment,ez házibulikra meg pincebulira lett csinálva (170watt üresjáraton...
) Amit most építettem abba csak kettő van,ez itthonra csináltam,hogy egy komolyabb sztereo rendszert is kiszolgáljon
Meg tanultam a hibámból,a trafót egy kicsit jobb helyre kell tenni mert az eq elég érzékeny rá
-
CPT.Pirk
Jómunkásember
-
14adam
addikt
-
Lompos48
nagyúr
válasz
vodkaboy22 #25480 üzenetére
Gondolom igazam van, de feltétlenül várok majd egy visszajelzést az eredményről. Jó munkát és sikert!
-
Lompos48
nagyúr
válasz
vodkaboy22 #25478 üzenetére
Maradok az előző álláspontom mellett.
-
CPT.Pirk
Jómunkásember
-
kjani18
őstag
-
14adam
addikt
kaptam pár maroknyi wma kondit. Van itthon egy kis házi készítésű erősítőm. A legtöbb helyre pont jó lenne értékre, de kérdésem az,hogy érdemes lenne vele foglalkozni vagy nagyon minimálisat hoz hangminőségre?
Az erősítő kapcsolási rajzát ne kérjétek mert már úgy elkevertem,hogy nem találom
-
kjani18
őstag
válasz
vodkaboy22 #25466 üzenetére
A szűrő vágási frekijét minimum felezd meg, így nem sokat vág 50Hz-en.
-
kjani18
őstag
válasz
vodkaboy22 #25459 üzenetére
Mire a biztik oldanak, a tranyókat elröpteti a rengeteg kondi töltőárama...
A szűrő, pedig pont az 50Hz-es tartomány alatt kezd működni, így semmi értelme.
-
PHM
addikt
válasz
vodkaboy22 #25455 üzenetére
Én az LC szűrést a táp elejére tenném, szerintem úgy van igazán értelme.
Az RC szűrést hanyagolnám, ha lehet.
A darligtonok után pedig nem tennék akkora kondikat.(#25457) Lompos48: Ha jól értelmezem a rajzot, itt a darlingtonok csak a
fél tápfeszültséget állítják elő. Amúgy egyetértek veled. -
Lompos48
nagyúr
válasz
vodkaboy22 #25459 üzenetére
Igen, de azért légy felkészülve cserealkatrészekkel, ha ragaszkodsz a hatalmas kondikhoz.
Szépen meg kellene nézegetni egy oszcilloszkóppal, hogy hol marad a brummból, ami végigmegy az erősítőkön.
-
vodkaboy22
addikt
válasz
Lompos48 #25457 üzenetére
Amit lerajzoltam az önmagában működőképes nem?
Már kész gyakorlatilag úgyhogy nem fogom szétszedni
Különben tapasztalat 1 sima C-R-C szűrés 80-100 mF kondival nem elegendő 1.5A-nél nagyobb nyugalmi áramú egyszerű A-osztályú erősítő mellé. 4ohmos hangfal 86dB érzékenységgel finomman de hallhatóan brummog... -
Lompos48
nagyúr
válasz
vodkaboy22 #25455 üzenetére
Nem értem ezt a hatalmas aggodalmat/kétségbeesést a brumm miatt.
Köztudott, hogy egy soros szabályozásnál a brumm a szabályozó előtt "marad", ha a feszültségtartalék elég a stabilizáláshoz. Ennél a rajznál pedig mindkét ágban a darlington kombináció egy soros szabályzó. És akkor még nem volt szó az erősítők közös módusú elnyomásáról. Az L-C szűrést (én) feleslegesnek tartom. A regenerálódó bizosítékokat ugyanúgy.
Az utóbbi rajz esetén ellenben már meg kell harcolnod a brummal, ha a szűrés teljes hiányzó félperiódusokat kell "kitölteni". És ha ez sikerül(ne), akkor is a feszültségek nagyok lesznek, mert - ugye - az ideális szűrés a csúcsokig töltelé fel a pulzáló feszültséget.
-
vodkaboy22
addikt
válasz
vodkaboy22 #25455 üzenetére

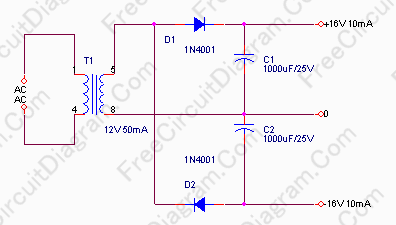

Gondoltam még arra, hogy az egyszerűséget figyelem előtt tartva valami hasonlót építek meg csak L-C szűréssel és sok kondival, de akkor +- 33V lenne ? És tudnám szimmetrikusan 4A terhelni?
-
kjani18
őstag
válasz
vodkaboy22 #25453 üzenetére
le tudnád rajzolni?
-
vodkaboy22
addikt

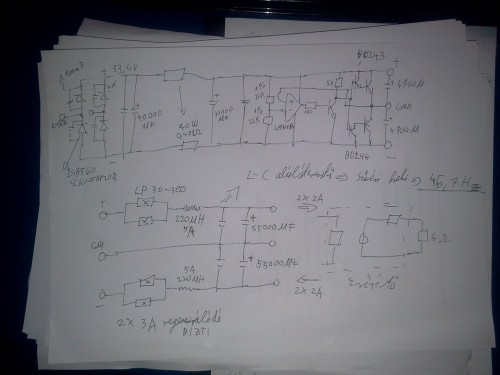

Hali ! A baromi nagy kondi problémáját két módon szándékozom megoldani 1
Berakok induktivitást és L-C szűrőt csinálok tehát lessz 220mikroH (5A) induktivitás 2 db alul felül és utána szimmetrikus táphoz illően 2* 55 000 mikro kondi (alul 55 felul 55), De az egész elé még berakok párhuzamosan 2 - 2 db ()alulra felülre :
http://www.hestore.hu/prod_10023856.html
ILYET ergo ha párhuzamosan csapom öket akkor 6 A-nél korlátoznak.
Na most ez így megfelelő-e? Üzemszerűen használható?Mindezek elé meg raknám Lompos kolléga darlingtos táp szimmetrizáló kapcsolását!
Darlingtonban 2 bd243 + 2 bd244-el IC lm301A és utána BD139 Na most.
Na most a táp jelenleg schottky diódás 33.4V-ot produkál ami után van C-R-C szűrésben 40 000 mikro kondi utána 0.47ohm aztán 30 000 mikro kondi és utána tenném az egész tápszimmetrizálást!
A kész tápból 4-5A akarnék kivenni nonstop szimmetrikusan 2db Aosztályú 12W erősítőnek.
Kérdés A tápszimmetrizálás ilyen alkatrészekkel megoldható-e illetve az utána lévő baromi sok kondi L-C szűrésben nem ilyen regenerálódó biztivel nem gyilkolná-e halálra a szimmetrizálást? -
_ATi_1
senior tag
Sziasztok!
Újra elővettem a Technics SU-Z2 erősítőt, megérkezett bele az új végfok. Sajnos továbbra sem működik, így nem a végfoknak volt baja. Végigmértem a lábait, és az 1-es, 5-ös, 12-es és 16-os lábakon nincs meg a szükséges feszültség.
Valaki tudna segíteni, hogy merre induljak el ? Kapcsolási rajzSzerk: Kipróbálva gyakorlatban az erősítőt, jön ki belőle hang, de nagyon torz és melegszik nagyon a végfok.
-
erikke17
őstag
válasz
Lompos48 #25448 üzenetére
Köszönöm szépen az információt
Igen remote szálra lenne ahogy feljebb is emlitettem..
Ahamm értem már, hogy működik..
Igazából a kapcsolónak van helye, egy lyuk kifúrva ahol aztán a menetes részénél egy csavarral rögzitve, szóval nem fog ficánkolni, de azért a többi lábat leszigetelem biztos ami biztos.
Mégegyszer köszönöm szépen -
CPT.Pirk
Jómunkásember
válasz
szaszayanou #25447 üzenetére
Nagyjából mindegy, csak ne legyen kontaktos hosszabb távon se, de legegyszerűbb, ha beforrasztod a nyákra, ezeket a kábeleket úgy sem kell többet soha megmozgatni, max csak ha valami elszáll az erősítőben.
A molex kicsit durung ilyen célra, egy kis szolid csavaros sorkapocs megteszi szerintem, ha szerelhetőt szeretnél. Csak a nyákon ne tegyen meg túl sok centit a jelvezeték árnyékolatlanul...
-
Lompos48
nagyúr
válasz
erikke17 #25446 üzenetére
A kis kapcsolód így néz ki funkcionálisan (a jobboldali kép):
A remote szálra használhatod, de mivel az is 12V, vigyázz a jó szigetelésre!
Hogy mire használják? Képzeld el (mint példa): balról az 1. és 3. szálra kötve egy 5V-os feszültséget, a 2. és 4.-re 12V-ot. A kapcsoló állásával dönyöd el, hogy a jobbra tartó 2 szálon melyi feszültség megy tovább.
-
erikke17
őstag
válasz
Lompos48 #25442 üzenetére
Ömm ezen nem fognak hatalmas amperok menni, sőt semmi inkább csak +12V a rádió kék antenna/remote vezetéke lesz/lenne kapcsolva ki-be attól függően hogy akarom e az erősítőt használni. Csak poros épp az előbb vettem ki de meg lesz takaritva
Ugyebár erősítőre hiába van rákötve a +12V meg a föld, addig nem kapcsol be amig a remote csatlakozóra nem kerül +12V. Ezt a +12V feszültséget a rádió szolgáltatja a kék vezeték ami elektromos antenna vagy az erősítő kapcsolásáért felel.
Azaz csak arra szerettem volna kilyukadni, hogy ezzel a kapcsolóval tudok-e kapcsolni vagyis inkább megszakítani a vezetéket..Mert elég sok lábú nem tudom mire használnak ilyet..
Természetesen az erősitő tápellátása combos kábeleken fog történni... -
Lompos48
nagyúr
válasz
szaszayanou #25443 üzenetére
Az árnyékolás szükségessége a csatlakozóig és attól tovább is bent az erősítőben. Egyébként könnyen változik az erősítő rádió(és zavar)vevővé.
-
szaszayanou
aktív tag
Ha már szóba került az erősítő kábelezése. Lehet valamilyen indokot felhozni arra, hogy az audiójelet ne csavarszorítós sorkapcson keresztül kössük rá a nyákra?
Képeket nézegetve nem nagyon láttam ilyen megoldást, azért kérdem.
-
Lompos48
nagyúr
válasz
erikke17 #25441 üzenetére
Ha utánaszámolsz: 6A x 125V = 3A x 250V.
Ez azt jelenti, hogy nem használható nagyobb teljesítmény kapcsolására, mint amit ez a szorzat ad (750VA). De a 6A áramot sem kellene túllépni. Gondold meg alaposan. Pucold meg jól, mert csupa piszok és ne felejtsd, hogy elég pici kapcsolócska, egy rövidzár pedig nagy meglepetéseket tud okozni egy autóban.
És hogy nem csak a kényelem miatt csinálják nagyobbra az autós kapcsolókat: -
erikke17
őstag
Üdv, esélyes hogy holnap fogom bekötni autóba az erősítőt. Volt egy kapcsoló autóba nemtudom mire ezelőtt de ki volt iktatva, na most ezt arra szeretném használni, hogy ami megy hátra rádiótól remote kábel az erősítőbe, ugyebár ez kapcsolja ki-be az erősítőt, és ezt a remote kábelt szeretném megszakítani ["ezzel"] a kapcsolóval.
Alkalmas lenne rá? Mert érdekes hogy hat lába van. a kék és a fekete kábel rövidre van zárva, igy a piros kábelt egyik pozicióba megszakitja másikba nem. A kék és fekete láb oldali részre ez van irva:
ON 6A 125VAC ON
Piros kábele felőli oldalon azaz a másik oldal: 3A 250VAC
Előre is köszönöm -
kjani18
őstag
Erre valaki lécci!
Végig gugliztam a fél éjszakát...de semmi. -
Lompos48
nagyúr
válasz
Pancsermeste #25437 üzenetére
Ez azért elég jó hozzáférést enged. Neki lehet fogni finoman mozgatni szálakat, alkatrészeket, amíg ismét jelentkezik a hiba. Nincs okod "kétségbeesésre". Az se kizárt, hogy most, hogy "beállt", ismét évekig megy hibátlanul.
-
Pancsermeste
őstag
válasz
Lompos48 #25436 üzenetére
Hát, akár mi is legyen az, kénytelen leszek szétszedni.
Az a baj, hogy míg fiatal koromban élveztem az ilyen bütyköléseket, most már semmi kedvem hozzáfogni.Dark Archon: Nem, a tiéd az egész profi, az enyém éppen hogy csak összetákolt, mert amolyan prototípus féleség az éppen kéznél lévő cuccokból összedobálva. Azóta csináltam szépen kivitelezett verziókat is, mindent egy NYÁK-ra tervezve, minimális kábellel, de valahogy ez maradt meg nekem, mert tulajdonképpen teljesen jól működött így is.
-
Lompos48
nagyúr
válasz
Pancsermeste #25434 üzenetére
Forrasztáshiba valahol.
-
Lompos48
nagyúr
válasz
Dark Archon #25433 üzenetére
15 éve sok japán cucc se nézett ki sokkal jobban belülről. Legfennebb színes drótokat használtak az azonosításhoz és vékonyabb szálakat (ahova lehetett) spórlási szándékkal.
-
válasz
Pancsermeste #25429 üzenetére
Akkor a te erősítőd is valahogy így néz ki?
Bár én voltam olyan bölcs, hogy a trafó csatlakozásán kívül mindenhol AMP-t használtam. Ez ugyan csak 15 éves, de működik, mindössze a potmétereket kellene már kicserélnem
-
Lompos48
nagyúr
válasz
Pancsermeste #25429 üzenetére
Sokkal inkább a tranzisztor Iceo árama növekedett meg, vagy a bázisban a Zener hibásodott meg. Utóbbi kevésbé valószínű.
ESR ide vagy oda, kikapcsolskor a kondenzátor kisül. Utána pedig fel kell töltődnie, a Zener által diktált köszöbig. Indításkor a zöld LEDnek nem lehet oka égni normális körülmények közt.
-
Pancsermeste
őstag
válasz
Lompos48 #25426 üzenetére
Csodával határos módon megtaláltam egy régi skiccet.
Elvileg egyszerű, a 100µF-os kondi töltődik, majd nyit a tranyó.
Azonban most az a jelenség, hogy rögtön bekapcs után a zöld LED halványan világít -aminek fényének szép fokozatosan kellene erősödni-, azonban most csak kicsit erősödik, és így is marad. Vagyis nem folyik elég áram a relé meghúzásához.
Én most így elsőre az elkó ESR-jének megnövekedésére gyanakszom (ami ~22 év után nem is csoda), de ahhoz, hogy kiépítsem, szét kell robbantanom az egészet, és sajnos fix csatlakozások vannak, sok vezetéket kellene leforrasztgatnom. -
CPT.Pirk
Jómunkásember
válasz
tomazin #25427 üzenetére
Csak röviden, amire tudom a választ:
Terhelve 4V, akkor teljesen halott az az elem. A műszernek nagy a bemeneti ellenállása, így mért 8.8V-t rajta, mert a nagy ellenállás nem terhelte le. Feltétlen cserélj elemet.
Amikor bedugod a koaxot, a fém részek annak az árnyékolásán keresztül valamerre földelődnek, ezért nem mértél feszültséget. Egyébként a fémházon az a 30V konnektor földje, és a fémház között volt?
-
tomazin
veterán
Sziasztok!
Eddig a tv illetve hálózati topicocban próbálkoztam, de sajnos kevés sikerrel...
A problémám az lenne,h vettem egy samsung lcd-t, a vásárlás után eddig 1pendrive és az egyik memóriaslotom halt meg. Lényeg annyi,h a tv-n villásdugó van és CSAK lan-on szeretném a géppel összekötni, koaxot nem szeretnék rákötni. Eddig az történt,h kaptam egy gyengélkedő elemmel rendelkező multimétert. Megmértem,h a konnektorban a föld és nulla között 0V van, fázison meg 230-250tartományban mozog. Ezután rámértem, hogy a konnektor földje illetve a tv hátulján lévő bármelyik fém résznél az én multiméterem szerint 30V van. Ha a koaxot rádugom a tv-re (ami földelt), akkor 0-t mérek, így gondoltam ez lesz a probléma. Nos ezután kihívtam a samsung szerelőt, aki jól megnézte a saját multiméterével az általam vázolt 30V-ot, és nála 0V volt kiírva. Néztem volna a skálát az ő multiméterén, de már teljesen el volt mosódva, így azt nem láttam..
Rámértünk az én multim. elemére ami terhelés nélkül 8,8V adott le, terheléssel 4-et. Okozhat ilyen mértékű pontatlanságot ez? Illetve ha igen, akkor hogyan lehetséges az,h koax nélkül 30v-ot mérek, míg azzal 0-t.
Előre is köszönöm a segítséget! -
Lompos48
nagyúr
válasz
Pancsermeste #25425 üzenetére
Valami rajz nem ártana. Az, amit évtizedekkel ezelőtt én csináltam, biztos nem ugyanolyan kapcsolású.
-
Pancsermeste
őstag
Gyerekek, több, mint 20 év után elromlott az első saját tervezésű, komplettre szerelt erősítőm (még a prototípus, farostlemezből összeragasztgatott dobozban
), amit a mai napig napi rendszerességgel használtam.
A hiba az, hogy a késleltetett hangszóró kapcsoló áramkörben a relé nem húz meg. Most szétszedtem, de úgy tűnik, nézegethetem még egy darabig, míg előjönnek az emlékek, hogy mit és hogyan mókoltam annak idején. -
Lompos48
nagyúr
válasz
vodkaboy22 #25420 üzenetére
A hidad is csak azért bír(hat)ja, mert ha jól emlékszem 50A-es. Jobb brumm-mentesítést érsz el egy korrekt tervezéssel/kábelezéssel szerintem.
Valószínű ismét ki fognak nyírni valamit az ekkora kondik legközelebb.
Ha ragaszkodsz, akkor mint kjani18 írja, lágyindítás: ellenállásokon keresztül tölteni, majd relével rövidrezárni azokat egy idő után. Ez működhet, de bonyolultabb.
-
kjani18
őstag
válasz
vodkaboy22 #25420 üzenetére
Nem kellene elé valami lágyindító áramkör?
-
vodkaboy22
addikt
válasz
Lompos48 #25419 üzenetére
Télleg annyi mind 35V kondik duplán kötve tehát 2szer 55 000 mikro kondi, ahogy kell 1 brumm mentes erölködőhőz, de akkor mit tehetek, hogy ne legyen gond?
Illetve a kidurrant tranyot kicseréltem és az lm301A-t is de most meg teljesen leterheli az egyik oldalra a másik oldalon 0V van.
Lehet másik tranyo is meghalt holnap kicserélem ...
De miután kicserélem újra lesz ilyen bajom a nagy kondi mennyiség miatt? -
Lompos48
nagyúr
válasz
vodkaboy22 #25418 üzenetére
Ha az 55 000 mikro-s érték tényleg annyi, az még egy elefántot is fulladásig szippant.
Minek egy ekkora érték?
-
vodkaboy22
addikt

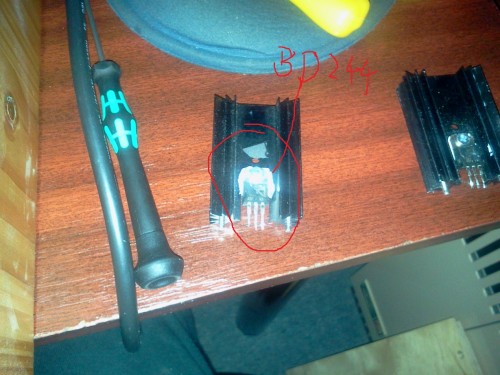

Kifingattam egy bd244
Lompos a darlingotonos kapcsolást építettem meg utána van 55 000 mikro kondi (duplán) Lehet, hogy a kondik hirtelen nagy rántása miatt halt meg a bd??? Vagy elba...ztam a bekötését?
Igaz az az induktivitás amit írtam egy kis torroid egybeöntött műanyag tokban mikrosütőből bányásztam
csak sajnos 1A-res.
De ha veszek egy nagyobbacska ferritett és tekercselek rá egy 2mm huzallal tekercset akkor azt tekercselhetem duplán? (ne kelljen 2 ferrit) -
Lompos48
nagyúr
válasz
vodkaboy22 #25415 üzenetére
Azért annyit még hozzátennék, hogy egy 30-40mH-s tekercs/induktivitás nem kicsi, sőt! Ráadásul ahhoz, hogy 3-4A-t "bírjon", legalább 1.5-2mm-es drótból kellene megtekerni.
-
Lompos48
nagyúr
válasz
vodkaboy22 #25413 üzenetére
A 250V az egy dolog (feszültség), ami mazt jelenti, hogy a burkolata nem üt át eddig az értékig, a 4-5A pedig megint más (az áram, ami átfolyik a tekercsen).
-
Lompos48
nagyúr
válasz
vodkaboy22 #25411 üzenetére
Igen. A huzal, amiből tekercselték nem bír el nagyobb áramot.
De tekercset lehet házilag is készíteni. Keress rá a szolenoid számítására a neten, rájössz, hogy nem egy ördöngösség. -
vodkaboy22
addikt
Bakker lassan induktivitást már nem lehet sehol se kapni
Van 1 kiszerelt 2*39mH induktivitásom Táp szűrésbe kellene tennem a 1A 250AC van ráírva
Ha én egy szimetrikus táp alsó felső felébe kötöm és a tápból 4-5A veszek ki akkor elfüstölöm szegényt?
Elméletileg előtte 70 000 mikro kondi utána 55000 mikro kondi van . -
kjani18
őstag
Erre valaki, fontos lenne!!!!!!!!!!!
-
PHM
addikt

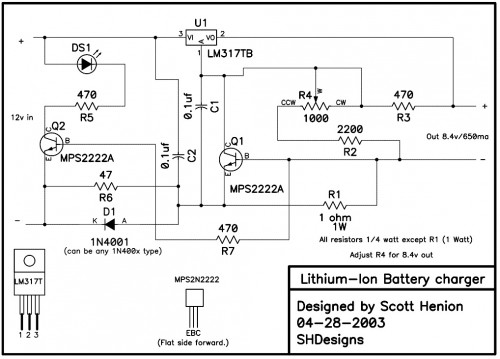

Az R2-t 1 Kohmra cseréld és terhelés nélkül állítsd be R4-gyel
a kimenő feszültséget 4,2 V-ra.
Ha nagyobb áramot akarsz a töltőből kivenni, csökkentsd R1 értékét.
(0,68 ohmnál közel 1A lesz a töltőáram. Kisebbre nem nagyon érdemes az
ellenállást cserélni az LM 317 1A maximális kimenő árama miatt.)
A stabilizátor IC-t hűtőbordára kell szerelni. -
taaz
tag
Üdv tisztelt urak.
Segitséget szeretnék kérni egy töltö kapcsolásának ügyében.Ez lényegében egy egyszerü Li-Ion töltö. A probléma ezzel nekem h 4.1v kellene kicsiholnom.
Az akkuk 6400-asok, és ehhez mértem mennyi Amperrel kellene tölteni ?
Melyik alkatrészt kellene kicserélni ?Amugy a terv h 6db cellábol épiteném ki az akkupakkot, ugy h 7.2V-os lenne. Vagyis 3-3 db párhuzamba és azokat sorba kötve lennének.
A töltés ugy müködne h csak párhuzamos pakkokat tölteném, ezért 2db töltöt épitenék.
Segitséget elöre is köszönöm.
"Nem vagyok szakember , csak probálkozok" -
Batman2
őstag
válasz
vodkaboy22 #25405 üzenetére
Fröcsögésről jut eszembe, hogy ugyan nem ónpasztát használok, hanem olvasztott ónt viszek a forrasztási helyre a pákával, de a forrasztási helyre felkent folyósító szer viszont fröcsög,
esetleg az magával vihet egy kicsi porlasztott ónt és képezhet valami részben vezető kotyvalékot.Üdv.
-
Batman2
őstag
válasz
vodkaboy22 #25402 üzenetére
csőón, gyantával töltve, a páka hegyével viszem a lapra, nem felkenéssel.
-
vodkaboy22
addikt
válasz
Batman2 #25400 üzenetére
Nem hiszem, hogy fesz korlát gond lenne 1 ilyen ellenállatnál inkább azt, hogy gyárilag szar... sajnos vettem én is már pár ilyet
Volt olyan 1W-osom amin tervezett 700mW mellett fél perc melegedés után beadta a kulcsot és még épphogy a tápfesz beállítással babráltam és max 500mW mehetett rajta még annyi se... -
Batman2
őstag
válasz
vodkaboy22 #25399 üzenetére
Igen, csakhogy nem vezetés hiánnyal van probléma, hanem éppenhogy zárlatról van szó, az adott LED két kivezetésének nyák csíkja között.
A LEDek sorosan vannak kötve, és a többi világít, ez a furcsa, tehát nem szakadásról, hanem éppenhogy átkötésről van szó !!Lehet, hogy a forrasztáskor keletkező, a LED teste alatt maradó salakkal van a probléma, az vezethet valamelyest, mert valami kis koszos csomót találtam a kiforrasztott LEDek alatti két vezető sáv között.
Pedig a nyáklap kristály tiszta, szűz felületű volt.Amúgy mivel lehet rendesen eltávolítani a folyatószert ?
Én előszőr etil-alkohollal próbálkoztam, de az nem sok mindent hozott le, végül lakkbenzinnel mostam le, az szépen leszedte ezt a zsíros jellegű folyatószer pasztát.
Előszőr folt-, vagy mosóbenzinre gondoltam, de azokban időnként van aceton is, ami pedig kikezdheti a LED műanyagát, ebben viszont csak benzin van, ami egy mosás erejéig csak nem árt neki.Üdv.
Új hozzászólás Aktív témák
- BESZÁMÍTÁS! Lenovo ThinkPad T14 Gen 4 üzleti notebook - i7 1360P 24GB DDR5 RAM 512GB SSD Iris Xe W11
- ÁRGARANCIA! Épített KomPhone Ryzen 5 9600X 32/64GB RTX 5070 12GB GAMER PC termékbeszámítással
- Bomba ár! HP ZBook Studio G5 - XEON I 32GB I 512SSD I Nvidia I 15,6" 4K DreamColor I Cam I W11 I Gar
- LG 45GR95QE - 45" Ívelt OLED / 2K WQHD / 240Hz 0.03ms / NVIDIA G-Sync / FreeSync Premium / HDMI 2.1
- BESZÁMÍTÁS! ASRock B250 i5 7400 16GB DDR4 512GB SSD GTX 1660 SUPER 6GB Rampage Everest 500W
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
