#25099
DonThomasino
veterán
DonThomasino
veterán
A nyákon lévő csíkozott részhez kell kötni a
a kondin jelölt csíkozott lábat ? -
CPT.Pirk
Jómunkásember
Igen az, van egy gagyi számítógépes revoltec ccfl csőhöz való inverterem, azzal simán világít, annak csak 12V kell.
Az inverter érdekes, a felirata szerint a kimenet: "620V (DC / AC) ", de a műszer erre is kiakad, valószínűleg ez is annyit produkál, mint amit írtál. Egyébként a felvétele 250mA.
Van egy másik kis tévénk is, azt valamiért szét kellett szednem, abban véletlen rányúltam a háttérvilágításra, lezsibbadt a karom tőle, azt 600 valamennyi váltóra mérte a műszer.
-
mezis
félisten
válasz
CPT.Pirk
#25094
üzenetére
Hideg katódosnak nézem. A hagyományos fénycsövek kb 1500-2000 V-al előfűtés nélkül is beindíthatók. (Régebben keringett ehhez feszültség sokszorozó kapcsolás 220 V-hoz, diódákkal, kondenzátorokkal. fojtótrafóval. Aztán egy idő után már ezzel a trükkel sem lehetett világításra bírni a fénycsövet. Az 50 Hz - vibrálás miatt mélyre süllyesztettem az ilyen szerkezetemet.)
-
-
And
veterán
válasz
477il4
#25091
üzenetére
Ez egy tipikusan vegyiparban használt céleszköz, amely nem a tudása, hanem a kivitele, felhasználási területe miatt speciális. Leginkább gyors impulzusszámláláshoz és ahhoz kapcsolódó feladatokhoz (pl. jelzés megadott számú impulzus után) használható. Házi felhasználásra nem az igazi, mert oda drága, és egy relatív olcsó PLC ('programozható relé') vagy mikrokontroller könnyedén kiválthatja a képességeit, és nincs szükség a tanúsított robbanásbiztos kivitelre. Valószínűleg nem egy mai darab, játszani biztos jó lesz
. -
tornas
őstag

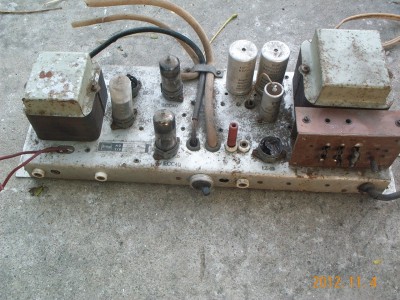

"Antik" elektrotechnika kedvelőinek is.
kjani18:Én a helyedben azért lementeném a cikkeket, mert a link nem biztos, hogy örökké élni fog.
-
tornas
őstag
Akiket érdekel a híradástechnika, azoknak itt egy kis csokorra való
-
And
veterán
válasz
Phvhun
#25081
üzenetére
Jó, akkor te ezt a részét ne vedd magadra
. Ettől függetlenül egy halandónak nem annyira egyszerű a dolog, mert az ilyen beágyazott kis webszerverek (vagy USB-s panelek) tudásának java nem a hardverben, hanem a szoftverben van. Maga a 'vas' alig tartalmaz valamit a kontrolleren kívül.
A nyák problémájának áthidaló megoldása lehet például a ChipCad által is forgalmazott SchmartBoard protopanel-család, arra felforrasztható a TQFP-tok, én is olyanra építettem. Bár szerintem fotós eljárással is meg lehet csinálni, vagy legyártatni (több darabot, mivel a szokásos minimális gyártási méret nem olyan pici). -
-
And
veterán
válasz
Phvhun
#25078
üzenetére
(Az ethernetes kivitel sok szempontból egyszerűbb, mint említettem: nem kell a PC-t programozni hozzá. Némi html és javascript ismeretet szükséges, de elég sok ilyen PIC-es példaprogram létezik. 1-2 tesztáramkört már összedobtam, de a fejlesztésre egyelőre nincs energiám. Weblapon elhelyezett checkbox-okkal vezérelhető digitális kimenetek, táblázatba rendezve megjelenített bemeneti állapotok, meg gyakorlatilag mindenféle változó - pl. soros hőmérő, egyéb szenzorok adatai - kiírható, és ehhez alapszinten nem kell nagy programozónak lenni. Extrák persze lehetnek ezerszámra, ami csak belefér a flash-be. Sajnos a beépített eth-vezérlővel ellátott típusokból nincs könnyen szerelhető PDIP vagy legalább SO-tokozás, csak TQFP, mert túl sok a kivezetésük, a külső soros eth-kontrollerek meg nem bizonyultak túl hatékonynak és stabilnak.)
-
Phvhun
őstag
válasz
sörösló
#25076
üzenetére
Ezt azért kifejthetnéd kicsit hogy hogyan csinálnád te.
Mert én kb mindig azon vagyok hogy megtudjam hogy mi hogyan működik, akár a szerkezet elpusztítása ( szétszedése ) árán is.
Spanyolviaszt meg egészen sokszor találtam fel, de ha nem tudom összerakni mondjuk ezt az egyszerű usb kommunikációt, akkor hogy tudnám később a bonyolultabb dolgokat is megcsinálni? -
sörösló
aktív tag
válasz
Phvhun
#25071
üzenetére
Ethernetes megoldás is költséghatékony? Én teljesen nyitott vagyok mindenre, ez volt az első kísérletem számítógépes vezérlésre
Ha nem csak kísérletezni akarsz hanem később "egész komplex rendszereket, robotokat irányítani" esetleg ezzel a tudással még pénzt is keresni, akkor a már meglévő dolgokkal kéne alaposabban foglalkoznod. Persze fel lehet újra találni a spanyolviaszt is, de nem hiszem hogy nagy kereslet lenne rá.
-
Lompos48
nagyúr
válasz
Phvhun
#25071
üzenetére
Helyes!
Perverz módon egy olyan választ akartam kicsikarni belőled, hogy tényleg fokokban lenne az eredmény. Akkor pedig azt kérdeztem volna, hogy mi van, ha más típusú potmétert teszel oda. (Tudnillik ezeknek a forgásszöge olyan 270-330 fok között van konstrukciótól függően). De így tökéletes. Ethernetes megoldás is költséghatékony?
Gondolom valamivel költségesebb és gyökeresen más, ellenben sokkal több mindent lehet vele csinálni hézagos ismereteim alapján.
-
Phvhun
őstag
Az eredeti program nem fokot ír ki, hanem egy progressbaron mutatja 0 és 100% között.
De ahogy And írta a saját programomban ez egy egyszerű szorzással fokká van alakítva.Szerk: Ethernetes megoldás is költséghatékony? Én teljesen nyitott vagyok mindenre, ez volt az első kísérletem számítógépes vezérlésre, viszont egész komplex rendszereket, robotokat akarok irányítani később, és lehet hogy nem alalmas arra már az usb.
-
#25070
csabyka666
veterán
Batman2
#25062
-
And
veterán
válasz
Lompos48
#25067
üzenetére
Jah, bocs
. Én már korábban kíváncsi voltam, hogy mit tud ez az egyszerű USB-s megoldás (meg főleg arra, hogy mit lehet kihozni belőle), de a szoftver oldala sajnos túlságosan elvetemült számomra. Maradok inkább az USB-soros módszernél, azt jóval egyszerűbb kezelni mint PC, mind kontroller oldalon, és fizikailag mégis USB marad. Az ethernetes kontrollerek is jobban tetszenek ennél, és bár a szoftver ott sem maradhat el a kontroller részére, minden PC-n van webböngésző, telnet meg FTP, így legalább utóbbi oldalon ezzel nem kell szórakozni, és még távolról is elérhető a cucc. -
And
veterán
válasz
Lompos48
#25064
üzenetére
(Ha jól látom, valójában a potméter által az analóg bemenetre leosztott feszültséget mutatja. Amit persze a kontroller mikrokódjának vagy a megjelenítő programnak a módosításával olyan tartományra skálázhatunk, amilyenre tetszik. Mindkét program rendelkezésre áll forrásban.)
-
#25063
Phvhun
őstag
DonThomasino
#25061
Phvhun
őstag
válasz
DonThomasino
#25061
üzenetére
Usb-n keresztül csatlakozik a cucc a géphez. Gépen meg fut egy progi amivel lehet kapcsolgatni egy gombbal a ledeket az áramkörben, és realtimeban lehet látni hogy a pótméter hány fokban áll, illetve le van e nyomva a gomb.
-
#25062
Batman2
őstag
csabyka666
#25057
Batman2
őstag
válasz
csabyka666
#25057
üzenetére
Szevasz
Amennyiben ezzel az ellenállással, az adott tápforrás (feszültség) mellett tényleg 20mA körüli áramfelvételt mérsz a LEDen műszerrel, akkor ez az üzemi maximuma, ebből a fajtából több fényt nem fogsz tudni kihozni !
Az 1,8V piros LEDesetében reaális, ezek többségében 1,8-1,9V körül üzemelnek.
Üdv.
-
-
#25057
csabyka666
veterán
Batman2
#25015
-
veze
őstag
ezt most hogy kell nézni? ha be akarom helyesen forrasztani? a bal oldali kell nekem.. 6 pin mini din male...
összerakva szemből? tehát belenézek a dugóba, és akkor?
vagy szétszedve a másik feléről, arról nézve, ahol forrasztom a füleket...
a GND meg (+)5V miatt nem mindegy.. -
Batman2
őstag
válasz
PH-User
#25029
üzenetére
Ha periódikusan jojózik a járgány világítása alapjáraton, akkor könnyen lehet, hogy elkoszolódott a generátor gerjesztő tekercsének a csúszógyűrűje és hol kap gerjesztét, hol nem !
Nekem egy szép kis, oda kövesedett kosz dudor volt rajta, azért csinálta.
Letakarítottam réz drótkefével és rendben lett.Ha a szabályzóval van a probléma, akkor vagy gyengén, de egyenletesen tölt, vagy egyáltalán nem.
Szedd szét a generátorodat és pucoldd meg !
Nekünk a trabicseknél még olyan 10 éves korában volt egyszer, hogy elszállt a teljesítmény diódák közül egy.
Kifúrtuk a hítőbordából és egy hasanló értékűt, amit be tudtam szerezni, azt nyomtuk be a helyére.
Most 22 éves a járgány és nem volt vele baj.Üdv.
-
CPT.Pirk
Jómunkásember
válasz
yankoo
#25031
üzenetére
Nekem is volt régen ilyen akváriumom, de akkor még a led szalag ismeretlen dolog volt, ott egy neon volt, gondolom hideg fehér színnel, elég jól elvoltak a növények. Mondjuk akkor még nem vágtam, hogy ez tulajdonképen akvaponia, amivel kapcsolatban majd most kezdek vizsgálatokat itthon.
A led szalagjaim egyébként biztosan kisebbek a tieidnél, mert ezek éppen csak langyosak, a kettő együtt vesz fel mindössze 700mA-t, pedig 60 led van egy méteren.
-
kjani18
őstag
válasz
yankoo
#25031
üzenetére
Én úgy tudtam, a hideg fehér led fénye tartalmazza a növények számára ideális tartományokat, ráadásul viszonylag nagy mélységbe hatol. 100 l.-es akváriumig tökéletes.
Én led táblával csinálnám, 32V 700 - 900mA 160 db led viszonylag jó hatásfokkal, mert nem nagyon melegszik. -
yankoo
tag
válasz
CPT.Pirk
#24977
üzenetére
Szia! Csináltam egy 50L-es akváriumhoz világítást LED szalaggal 2xfél méter 5630as leddel szerelt szalag hideg+melegfehér kiegészítve kék ledekkel mivel a kék tartomány kell a növények vegetativ növekedésének, de persze ahoz hogy látványos legyen és működjön ahhoz kell a CO2 és a tápozás is napi 10-11óra fény mellett!
a LED szalag 1800lumen/méter fányáramot tol ki magából 19.2W fogyasztás és nagyon nagy melegedés mellett ezért érdemes hűteni nekem savállo laposvasra van szerelve
Bocsánat az offért!
-
sörösló
aktív tag
válasz
PH-User
#25029
üzenetére
Szerintem vedd meg az aluházas eredetit, ne tákolj külsőket. Az az 1-2 ezres nem éri meg. A generátort mindenképpen érdemes megvizsgálni, csapágyak, forgórész, kefék, egyenirányító diódák esetleges zárlata, tekercselések állapota, stb. Ha az 1.1-es trabi is a földön hordja a generátorát mint a kétütemű, akkor el bírom képzelni hogy nézhet ki a belseje
-
PH-User
addikt
Igen, ilyen az oldala.
kjani18 - ?
totya694 - A világításom ingadozik negatív irányba, azt hallottam ha nem cserélem ki rövid időn belül, akkor hamarosan kinyírja az akkumat.
Hogy érdemesebb? Vegyek egy másikat vagy csináljam meg külsőre?
Itt vannak amik kaphatók: Fesz.szab.1 , Fesz.szab.2 , Fesz.szab.3 Fesz.szab.4
Lompos48 -
Batman2 - Értem, akkor cserés.
Köszi mindenkinek!
-
-
sörösló
aktív tag
válasz
domi007
#25008
üzenetére
Ha kapcsolóüzemű akkor biztos hogy elszáll ha fordítva nyomod le a delejt a torkán! Próbálkozhatsz esetleg egy méréssel. Ellenállást mérsz a primer 125 V-os bemeneten és a szekunder 230 V kimeneten. Ha sima trafós akkor néhány Ohm ellenállása mindenképpen van a tekercselésnek. A 125 V-os primer feleakkora ellenállású mint a 230 V-os szekunder. És ami a fő, a mért érték az ellenállásmérő polaritáscseréje után is ugyyanannyi! Ha kapcsolóüzemű akkor a szekunder 230 V-os fene se tudja milyen (kapcsolásfüggő), de a primer 125 V-os bemenet szinte biztos hogy valamilyen egyenirányítóval kezdődik a zavarszűrő után. Ez esetben vagy semmilyen ellenállást nem mérsz, vagy a polaritásváltáskor változik az ellenállás értéke (diódamérés). Ha van szkópod még egyszerűbb a dolog, megtáplálod a primer oldalt, a szekunderen megy megnézed mi jön ki belőle. Ha 50 Hz-es szinuszjel, akkor trafós a lelkem. Ha esetleg van egy toroid trafód akkor lehet próbálkozni a bemenő 125V csökkentésével. A kapcsolóüzemű táp valameddig tartja a kimenőfeszt, a trafós azonnal követi a bemeneti változásokat.
-
sörösló
aktív tag
válasz
totya694
#25012
üzenetére
Ha puha szilikonnal van kiöntve akkor van esély, többnyire a teljesítménytranyó száll el. Kispolák szabályzót már javítottam így. A szilikon lekaparása persze türelemjáték, ha nagyon erőszakos vagy még ettől is sérülhet. Ha kemény a kiöntő akkor kuka és új beszerzés.
-
#25015
Batman2
őstag
csabyka666
#24980
Batman2
őstag
válasz
csabyka666
#24980
üzenetére
Számolsz egy ellenállást 2mA-re, ha azzal nagyon gyenge, akkor választasz egy másikat 20mA-re, azzal biztos jó lesz, mivel a kis áramú LEDek 2mA-esek, de sokkal inkább standard 20mA-eset vehettél.
Mérhetsz egy feszültséget a LED lábain, ami piros LED esetében, kihajtva 1,8-1,9V körül van.Üdv.
-
-
válasz
PH-User
#25006
üzenetére
Üdv
Hagyd a túróba én szét szedtem párat de egyet sem kellett összerakni
A zöld műanyag sapka alatt ki van öntve de van egy kb.fél mm vastag porcelán lapka amire "ős" SMD alkatrészek vannak építve és baromi könnyen elpattan.A teljesítmény tranyó is úgy van beleszegecselve.Kíváncsiságból szétszedheted ha szét birod(egyik fajtáját epoxigyantával öntötték ki de volt amelyiket puha szilikonkaucsuk alapú tömítővel)
Ha rövid a szénkefe vagy üt a forgórész és a csúszógyűrű<>szén kefe közt szikrázik akkor az önindukciós feszültség ki tudja nyírni a végtranyót. -
mezis
félisten
válasz
OldAkita
#25002
üzenetére
Próba szerencse.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Valószínű, hogy az elkók legalább 6.3 V-osak, a többi alkatrésznél (kapcsolásnál) sem hiszem, hogy gond lenne az, hogy 3 V helyett 5 V-ot kap. Teljesen friss elemektől kaphat 3.2 V-ot is.
Modemek, routerek legalább 5 V-al működnek, da van közöttük 12 V-os is. Az már sok lenne.
Kicsi áramfelvételnél az egyszerűbb adapterek lényegesen nagyobb feszültséget adnak ki.Ha nagyon félted a rádiót, alkalmas átmérőjű, hosszúságú műanyag védőcsőbe építs be egy 3 V-os fesz. stabilizátort és azt tedd be az elemek helyére.
-
#25004
csabyka666
veterán
OldAkita
#24999
válasz
OldAkita
#24999
üzenetére
Ha nagyobb feszültségről üzemelteted, mint amit előírnak, akkor tönkremegy a készülék. Lehet, hogy nem azonnal, de belátható időn belül biztosan elszáll.
Olyan adaptert keress, ami pontosan 3V egyenáramot tud szolgáltatni. Az áramerősség legyen legalább akkora (de inkább több), mint amekkorát a rádió igényel. Ennél több lehet, de kevesebbet nem célszerű használni.
MOD: lassú voltam.
-
CPT.Pirk
Jómunkásember
válasz
OldAkita
#24999
üzenetére
3V DC tényleg ritka. Áram terén csak milliamperek kellenek egy rádiónak, szal az nem érdekes. Nagyobb feszültségű adaptert ne csatlakoztass, mert valószínűleg elfüstöl tőle.
Pl. olyat tudsz csinálni, hogy néhány filléres diódát sorba kötsz az egyik tápágba, így diódánként 0.6 - 0.7V esik, ennyivel kevesebbet kap a cucc. 3-4 dióda megteszi 5V-n.Esetleg lehet építeni miniatűr tápegységet pár alkatrészből, vagy akár vehetsz kis referencia forrás IC-t is, abból vannak 3V körül, talán önmagában is elég egy darab a rádió működtetéséhez.
-
OldAkita
aktív tag
Ami azt illeti garantáltan van pár adapter a padláson a régi telefonvonalon betárcsázó modemekhez, lehalt d-link routerhez, de talán telefonhoz is. Viszont kötögetni semmit nem akarok sehova. A kérdés az, hogy tönkre tudja tenni a nem éppen oda való adapter a kis rádiót?
-
mezis
félisten
válasz
OldAkita
#24999
üzenetére
Én egy ócska telefontöltöre kötném (4.7 V ?). Legfeljebb sorba kötnék pár szilicium diódát (meg akkor puffer elkót is, meg zavarszűrő 100 nF-osat parallel a végére) feszültség csökkentés céljából. Legfeljebb lesz egy kis csomó a vezeték végén. Működőképes, fölösleges telefon adapterrel tele van minden olyan lakás, ahol nem dobják ki azonnal az ócska telefonnal.... Előnyben a súlyosabb fajta, abban még 50 Hz-s egyszerű trafó van, kevesebb zavart termel.
.
. Ettől függetlenül egy halandónak nem annyira egyszerű a dolog, mert az ilyen beágyazott kis webszerverek (vagy USB-s panelek) tudásának java nem a hardverben, hanem a szoftverben van. Maga a 'vas' alig tartalmaz valamit a kontrolleren kívül.
Perverz módon
![;]](http://cdn.rios.hu/dl/s/v1.gif)
