Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#39400
csabyka666
veterán
darvinya
#39398
-
#39399
csabyka666
veterán
Kernel
#39397
-
#39398
darvinya
titán
csabyka666
#39394
darvinya
titán
válasz
csabyka666
#39394
üzenetére
Ez csak max. 3bar nyomású, nagyon híg festéket tud csak kifújni.
Egy valódi kompresszor 20-60bar -os.
-
#39397
Kernel
nagyúr
csabyka666
#39396
Kernel
nagyúr
válasz
csabyka666
#39396
üzenetére
Mozognia kell, ez egy ilyen vibrációs cucc. Van egy vasmag, a hálózati 50 Hz rezgeti.
-
#39396
csabyka666
veterán
Kernel
#39395
válasz
Kernel
#39395
üzenetére
Hm, nekem engedi.
(Lehet azért, mert én tettem ki?)Az 50Hz-es rezgésben lehet valami, mert a berregő hangot biztosan a tekercsen lévő "vas valami" adja ki. A rezgés útját egy rugó ellenében lehet szabályozni, és elméletileg ezzel lehet beállítani a szórást is.
Sajnos a ház műanyag, a tengely pedig acél, szóval melegíteni nem nagyon merem. Azt jól gondolom, hogy ennek a tengelynek ki-be kellene mozognia, és ez pumpálja a levegőt, aztán ennek következtében jönne ki a festék a tartályból?
-
#39395
Kernel
nagyúr
csabyka666
#39394
Kernel
nagyúr
válasz
csabyka666
#39394
üzenetére
Ha fémből van (rajzból nem tudható), lehetne esetleg melegíteni, pákával például. A festékszóró 50 Hz-en rezgő szerkezet szokott lenni, ha beszáradt valahol, nem működik.
Egyébként a linket így nem engedi megnyitni (védett az oldal a külső linkelés ellen), de a "Paint spray guns" szekcióban megtaláltam.
-
#39394
csabyka666
veterán
Üdv mindenkinek!
Birtokomba került egy ilyen BOSCH Profi PSP 250 típusú festékszóró pisztoly. Van valakinek tapasztalata ilyen, vagy ehhez hasonló, de legalábbis ezen az elven működő festékszóróval?
A 260-as manualját találtam csak meg, de a működése ugyanaz, mind a 250-esé: egy tekercs "rángat" egy tengelyt, ami pumpáló mozgással kihozza a festéket a tartályból.
A gép el is indul, berreg, mint a fene, viszont nem hozza ki a tartályból az anyagot. Szétszedtem, a belseje rendben van, nincs égés, minden szép és jó, szerintem valami dugulás lesz a probléma oka.Kérdésem az lenne, hogy a manual 3. oldalán található 10-es alkatrész kiszerelésére van valami ötletetek? Próbáltam fogóval, csavarhúzóval, de nem akart megmozdulni egyáltalán. Most áztatom WD40-ben, hátha úgy megmozdul, ugyanis egy kicsit berozsdásodott. Érzésem szerint ez az alkatrész lenne felelős azért, hogy pumpálja a tartályban lévő anyagot, de így, hogy ez a bizonyos 10-es alkatrész beállt, nem valószínű, hogy bármit is csináljon...
Van valakinek tapasztalata / ötlete ezzel kapcsolatban?
-
#39392
internetezoo
senior tag
internetezoo
senior tag
Sziasztok!
ZTE mobiltelefon:
Van 3 hálózati töltő (SonyEriccson:550, ZTE:700, utángyártott:800 mA kimenettel). Egyik se tölti, csak "Töltés"-t mutat. Van egy fényképezőgépi és szárító készülékhez 500mA illetve 1000mA kimeneti töltő és ezekkel valóban tölt.
Az USB-ről is tölti (500mA). Látszik, hogy csak 500,1000 mA (és tesztelve 2000mAs töltővel is) kimenetivel óhajt tölteni. Mi okozza, hol a hiba? Köszi. -
PHM
addikt
válasz
darvinya
#39388
üzenetére
A stabilizátorhoz minél közelebb, akár a lábaira forrasztva
1-1 100 nanós kondival hidegítsd a bemenetet és a kimenetet is.
A kimenetre fölösleges akkora pufferelkót kötni, oda elég 10uF.
Az 1 mF-os kondit tedd az egyenirányítóhoz.
Mérj feszültséget a pufferelkón.
Ha az nincs legalább 12-13V, kicsi a trafód kimenő feszültsége.
Az is érdekes, hogy kis terhelésnél vajon mitől melegszik annyira a trafó. -
szoke12
őstag
Helló!
A 400-as Roveremben a jobb első ajtó központi zárja nem működik. Most szétszedtem, és gombnyomásra hallom, hogy valamit csinál, mert ugyanúgy kattog, mint a többi ajtó, de a gombot nem húzza le, és az ajtó nyitva marad. Ha rányitok, beriaszt, szóval a riasztó jó benne
Van valakinek ötlete, mi lehet a baj?
Minden más ajtót jól zár.
Előre is köszi! -
mezis
félisten
válasz
Salex1
#39377
üzenetére
Ellenőrizd a feszültség szabályozót. 14,5 V-nál nem lehet nagyobb magas motorfordulatszámon sem !
Milyen márkájú izzót használsz ?
(Én GE-Tungsram H7 MegLight Ultra-t használok. Ezzel 6000 - 7000 km-t tudok menni kb fél év. Egyszer volt egy márkajelzés nélküli, az fele addig sem bírta. Nálam a tompított mindíg világít amikor mozog az autó. Pirosnál sem kapcsolgatom.)
-
-
Kernel
nagyúr
válasz
darvinya
#39383
üzenetére
Kisáramú alkalmazásnál a puffert hiába növeled, valószínűleg más okozza a brummot. 7809 esetében +3 vagyis 12 V bemenőfeszültség felett a stabilizátor kiszabályozza még a pufferen előálló hullámokat is, gyakorlatilag.
Sok más oka lehet a zajnak, trafó mágneses szórása például, vagy huzalozási problémák is. Általában a pufferről kell levenni az IC felé menő tápot, mert ha például az IC 2-es lábát közvetlenül a diódánál kötnéd be, a vezetékben haladó áramimpulzusok (amit a puffer generál), a vezeték ellenállásán keresztül becsatolódna a kimenő tápba. Tehát ez csak egy példa, a gyakorlatban akármi lehet, amit így fórumon keresztül lehetetlen kitalálni. Búgó hang jellege is lehet többféle, néha az is árulkodó.
Bizonyos esetben a puffer növelése még árthat is (nagyobb töltőimpulzusok, amit a vezeték antennaként kisugározhat, vagy egyéb úton csatolás jön létre a panelon), de ez is függ több körülménytől.
-
darvinya
titán
Nekem is egy fesz.stab-os gondom lenne.
E rajzot vettem alapul.
Annyi eltérés van, hogy egy SMD egyenirányító van és 7809-et használok.
Itt egy másik rajz.
Kérdésem, hogy melyiknél tudnám a brummot lecsökkenteni?
Vagy az első rajznál a 7809 kimenetére 470uF helyett 1000uF-et(nincs több hely ez fér csak be) raknék?
Lehet egyáltalán így?(#39376) ThodEE
Én is így tudom, de tegnapi hibából kiindulva hátha.
-
Kernel
nagyúr
válasz
Salex1
#39377
üzenetére
Több okból is teljesen irreális elképzelés egy 7812 alkalmazása (+3 vagyis legalább 15 V-ot igényelne a stabil működéshez, árama is igen kevés), de más hasonlóra sincs szükség. 12 V a fényszórónak kevés is lenne.
Akkufeszültséget kell megmérni, felpörgetett motornál. Alapjáraton lehet kicsit kevesebb, de kis gázadásra is már be kell állnia egy stabil végértékre, ami utána már nem növekszik. Ez a végérték autótól függően lehet eltérő pl. 13,8-14,4 V között. Ha ennél több, akkor nyomhatja kifelé az izzókat, ebben az esetben a feszültségszabályzót kell ellenőrizni, cserélni, ami a generátor gerjesztésének szabályzásával állítja be a töltőfeszültséget, vagyis a fedélzeti feszültséget.
-
atesss
addikt
válasz
kjani18
#39356
üzenetére
Ez tényleg egyszerű, köszi !
De pontosan mi alapján kell méretezni az ellenállást ?Bár időközben már megtaláltam a megfelelő kapcsolást: [link]
(Én a HR-ben vettem, de nekik ugye nincs olyan honlapjuk amin fent lehetne.)
Gyártó oldala, doksival: [link]
Jóval bonyolultabb, de legalább nem kell próbanyákkal szórakoznom.
És működik, fejhallgatóhoz tökéletes, de egy kaputelefon hangszóróját is megfelelő teljesítménnyel hajtotta meg. Ráadásul elmegy 5V-ról is (azt mondjuk még nem teszteltem mennyivel kisebb a max., torzítás nélkül kivehető hangerő így).Most ebből fogok venni még egyet, mert ez biztosan tudja amit kell.
De ha lesz egy kis időm, kipróbálom ezt az egyszerű kapcsolást is, kíváncsi vagyok. -
atesss
addikt
válasz
Salex1
#39377
üzenetére
Állítólag bizonyos autóknál (pl. Opel Astra/Corsa több típusa is) a fényszórók feszültségszabályozója közös, (és valahogy eléggé el is van rontva ha így működik...).
Így ha egy régi izzó mellé egy új kerül be a párba (és - állítólag - nem azonos az ellenállása egy újnak és egy már használtnak), az egyik izzó a névlegesnél jóval nagyobb feszültséget kap, így hamar kiég.
A megoldás állítólag az, hogy párban kell őket cserélni.Amúgy neked itt izzónként 50-60W-ot (4-5A) kellene leszabályoznod, ide egy sima 7812 nem elég.
Létezik 3A-es verzió is, de még az sem elég magában. Elvileg lehet kettőt párhuzamosan kötni, de még nem próbáltam.
De így viszont túl kicsi lenne a fényerőd, a bemenő mondjuk 13V-ból kb. 11-et csinálna az LDO.
Valami speciálisabb kellene, aminek 3A (6A) mellett is kicsi a drop feszültsége.
Ráadásul ezt a meglehetősen nagy eldisszipálandó teljesítményt le is kellene hűteni.
Szerintem ide simán egy LDO nem jó megoldás. -
darvinya
titán
Köszönöm minden fórumtársnak segítséget.
Ismét egy újabb projekt lett kivitelezve.
3 hibám volt ami így most javítva tökéletes, ebből 1 olyan amire senki nem gondolta ez ekkora befolyása lenne.
Ez pedig az elem(VARTA SuperLife szén-cink) ami kevés feszültsége miatt nem üzemelt rendesen.Már csak az előző projekt rejtélyt kellene megoldanom.(Q3-as)
Lehet hülyeség amire gondolok mint megoldása.
Így készítettem el.
A fehér nyílnál van a Q10 s lába, előtte pedig Q5 csatlalozása.(fehér nyíl haladási irányt mutatja)
Itt lép be a teóriám.
Hogy hiába egy vezetőn vannak, de mivel előbb van a Q10 s lába mint a Q5 csatlakozás, Q3 felé.
Ezért a Q10 bezavar a jelútba. -
darvinya
titán
Sziasztok
Az előző témámhoz kérnék ismét egy kis segítséget/magyarázatot.
A rajz itt található [ (#39357) darvinya ]A moduláló a MN3007 ezt vezérli a MN3101.
MN3101 vezérlését a Rate és Depth befolyásolja.De miként megy végbe?
Köszönöm
-
PHM
addikt
válasz
darvinya
#39370
üzenetére
Csodák nincsenek. Ha C33-on még van jel, akkor, ha nem hibás
egyik alkatrész sem, JK2-n is kell jelnek lennie.
Ha csak fel nem cserélted az R61-R62-t.
Szerintem ennél azért egyszerűbb áramkörökkel kellene kezdeni,
s közben nem ártana az elméleti alapokat is kicsit megerősíteni. -
PHM
addikt
válasz
darvinya
#39366
üzenetére
JK2-re C33-R62 útvonalon jut a jel.
Ha a C32-n van jel, akkor az említett 2 alkatrész valamelyike,
vagy JK2 csatlakozó a hibás.
(Vagy te, de ez már volt említve. Kb kismillió a hibalehetőség.)
De egyszerűen, a rajz alapján végig kell követni a jelutakat,
egyúttal ellenőrizve a kapcsolást, megfelel-e a rajznak.
Ehhez bemenetnek egy zsebrádiót, vagy MP3 lejátszót, míg
ellenőrző műszernek egy LM386-os erősítőt javaslok fülhallgatóval.
Nincs mese, ezt neked kell megcsinálni, mi innen a távolból ezt
nem tudjuk helyetted megtenni. -
darvinya
titán
Az említet hsz-ben lévő rajzon van egy (főtáp) 9V, 8V, 4.5V áramkör.
IC4-nél is van 4.5V-os áramkör ami 9V-ból állítja elő külön.
Erre kérdeztem rá.Mert már sok ötletem nincs hol lehet a hiba.
Az M5218L belső rajza eltér a NJM4558LD belső rajzától.
Egy kis részig hasonló.
Az eltérés okozhat nem megfelelő működést. -
-
darvinya
titán
Sziasztok
Nemrég feltettem egy gondomat (#39357) darvinya
Már sokszor végig néztem hol lehet hiba.
Semmi, eredménytelenül.Most kicsi magyarázatokat, stb. kérek.:
1. M5218L/M5223L IC mennyire helyettesíthető NJM4558LD-vel.(mert már kezdem arra jutni, hogy nem)
2. Szekcióra bontva mik a funkciójuk:
-IC1a/b előerősítő?
De minek van /b részén kimenet vissza fordítva a bemenetre? (M5218L belső rajza ebben szempontból nagyon eltér a NJM4558LD-től.?
Emiatt nincs jel JK2 kimeneten? )
-IC4 egy jelgenerátor?
Hibaforrás lehet, hogy nincs kiépítve a külön álló 4.5V-ot áramkör, hanem a főtáprész 4.5V-jára lett rákötve?
-Q5/Q6-nak mi a szerepe?
-Q1/Q4/JK2 viszonya test zárással való kapcsolás.
-IC2/IC3 jel eltolást végzi, de miként?
-Q3/Q10 jel erősítés v. simítást végzi?Köszönöm
-
harry
veterán
Köszi, igazából gondoltam találok valami sarki boltban is (barkács, villany, elektro, stb), pár száz forintos tételnek gondolnám, nem hiszem, hogy nincs... Mert itt árajánlat kérésnél a min. mennyiség 100m
Persze ők gyártanak, de nem hiszem, hogy nincsen több forgalmazó. -
harry
veterán
Van tippetek, hogy ilyen gumi élvédőt (élszegélyt) merre lehetne venni? [link]
Kb 2-3mm vastag lemez szélére szeretném felrakni, nem kell széles/magas (képen "H" érték, kb fél centi elég is), egy műanyag műszerdobozon kivágott rész peremére tenném. Szóval inkább kicsi / esztétikus legyen, mint vastag / nagy. -
darvinya
titán
válasz
Kernel
#39358
üzenetére
1-2 láb 3.5V, stb.
Minden hol meg van a fesz, ami kell.
Csúnya tesztelésemmel annyi jött ki, hogy C32 ig van jel.
Azaz erősítőre kapcsolva odáig ad hang visszajelzést, ha szabad kézzel érintem testelem.
Tudom nem így kellene, de már minden végig mérve más ötletem nem volt. -
atesss
addikt
Üdv !
Olyan áramkört keresek, ami egyszerű (=próbapanelen egyszerűen összerakható), és egy fokozattal tudom vele egy kondenzátor mikrofon jelét egy fejhallgató (vagy akár kis-hangszóró) számára szükséges teljesítményre erősíteni.
Nem baj, ha esetleg a műveleti erősítő (vagy más alkatrész) egy drágább darab, ha cserébe a kapcsolás tényleg egyszerű lesz. -
-
Kernel
nagyúr
Igen, azoknál 1,2 V névleges érték van megadva. (Nominális, számított átlagérték, középérték.)
Pl. Li-ion esetében jól kitűnik: a régebbi fajta vegyületnél, amit 4,1 V biztonsági határig javasolt tölteni, a számított névleges érték 3,6 V.
Az újabbaknál jelent meg a 4,2 / 3,7 V.
Poénból rákerestem a voltage reference kifejezésre a "világpiacon", ahol elvileg minden van. Ez is van:
http://www.ebay.com/itm/171176565109?
http://www.ebay.com/itm/181235948445?
http://www.ebay.com/itm/281279923549?Ár szerint növekvő, persze van még feljebb is.
-
Lompos48
nagyúr
Valamikor, a történelem ködébe veszve volt erre egy (egyáltalán nem hobbiszintű) komoly megoldás. Léteznek a higanyalapú referenciacellák (Weston cellák).
Német partnereink szállították félvezetőmérésekre/jellemzésekre használt műszerek ellenőrzésére. Mint a dokumentum is mutatja, feszültségük 1.0183...1.0194 VDC. Ez az érték rá is volt "vésve" minden példányra. Nálam egy 1.0186V értékű volt, aminek az utolsó száma sem változott 1974-1988 között
.
Amivel összevetettük, az egy HP3490A volt, még egy számjeggyel nagyobb tudással. Pesszimistán csak azt lehetne ráfogni, hogy egyszerre futhattak csak meg esetleg. Ha találok egy rajzot a referenciacelláról, azt is be fogom tenni.
Lehet sok amatőrcélú helyettesítést találni, mint ez is. Itt ellenben illedelmes dolog legalább 0.1%-os ellenállásokat használni, de egy pontos mérés egy jó műszerrel a beállításához akkor is elkerülhetetlen.
Vannak kész megoldások is: [link]
-
-
zoli03
őstag
Pár hónapja meghalt a Maxwell multiméterem, nagyjából meg voltam vele elégedve, de egy komolyabbnak jobban örültem volna. Utána hamar kellett egy másik, egy alap Uni-T-t vettem, de ez nem az igazi.
Ezt néztem ki helyette:
Uni-T UT61A, külföldről kb 9e Ft ÁFA nélkül
de nem sokkal drágábban van egy komolyabb:
Uni-T UT61E, külföldről kb 13e Ft ÁFA nélkülAz UT61E pontosabb, meg több digites is, úgyhogy afelé hajlok, ha már egyszer veszek normálisabbat. Vagy van valami jobb hasonló árkategóriában? Nem baj, ha külföldről kell rendelni. Alap funkciók kellenek csak, de azok pontosan, és minél több digites legyen. Ha kapacitást tud mérni, az nem baj, de még az se olyan fontos. Hőmérséklet se fontos, van infrás hőmérőm, meg később venni akarok egy ilyesfélét: [link].
-
Tamy
senior tag
válasz
Kernel
#39343
üzenetére
Igaz, az akku szempontjából sem épp szerencsés, ha túlmerül. A műszer idő alapon kikapcsol (természetesen mindig a legrosszabbkor), alacsony elemfeszültségnél nem tudom meddig mér, mivel elég hamar cserélem ilyen esetben, ugyanis gyenge elemnél (jelzi) már baromságokat mér. Ilyen szempontból a túlmerítéstől nem hiszem, hogy tartanom kéne. Viszont ha az NiMh 7 cellás, akkor az elég kell legyen, engem az zavart meg, hogy Li-Ion-nál is a végfeszültséget adják meg, ezért gondoltam, hogy 6x1,4V=8,4V (tudom, hogy az 1,4V/cella sem kőbe vésett érték NiMh esetén).
mezis: Megoldható lenne a fix táplálás, többnyire állandó helyen használom a műszereket, még felesleges tápom is lenne, csak konnektorból van mindig kevés. Igaz hosszabbítóm is van felesleges, mégsem szeretnék még több kábeldzsungelt az asztal köré.
Fentiek alapján viszont az NiMh-nak működnie kell.
Másik kérdésem: Hogyan lehetne minimális befektetéssel (értsd. méregdrága műszerek vásárlása/hitelesítés nélkül) nagy pontossággal feszültséget mérni. A korábban tárgyalt 4 cellás Li-Ion töltő feszültségét szeretném nagy pontossággal belőni 16,8V-ra, viszont a két műszer igencsak mást mutat (van még két panelműszerem is, azokat még nem is néztem). A Maxwell márkásabb, a másik csak egy DT-xxx, mégsem vagyok biztos benne, hogy teljesen elhihetem neki amit mutat.
Arra gondoltam, hogy ez alapján építek egy 16,8V-os referenciát, természetesen a poti helyett fix ellenállást használva, és gondolom minimum 1%-os tűrésűekből illene csinálni. Aztán az ezen mért értékhez állítanám a step-up kimenetét. Van esetleg más egyszerűen kivitelezhető megoldás?
-
Kernel
nagyúr
Inkább az akku sír, mert a műszer károsíthatja azáltal, hogy túlmeríti. Ni-MH, 7 cella = 7x0,9 = 6,3 V alá elvileg nem lenne szabad meríteni, de legalábbis az én műszereim ezalatt is képesek működni, anélkül, hogy bejelezne.
Bár az is igaz, hogy amelyikben nincs automatikus kikapcsoló, végül azzal sikerült teljesen kinyírnom egy cellát egy akkuban (átfordult rajta a polaritás), mert sokáig úgy maradt bekapcsolva, így teljesen leszívta, illetve ez nem is csak egyszer fordult elő. Viszont előtte évekig bírta a kiképzést (a legolcsóbb piaci kínai típus), sőt azóta is jó, mert a hibás cellát kiiktattam, a multiméter pedig 6 celláról is simán működik.
Amúgy több ilyen akkut is használok, jó pár éve átálltam erre, gazdaságosabb is, kényelmesebb is. Akkus topikból két hozzászólásom ezzel kapcsolatban, fotóval: [link] [link]
-
Tamy
senior tag
Használja valaki akkuval a multiméterét? Egy ideje fontolgatom, hogy az elemet akkura cserélném, különösen a Maxwell zabálja nagyon. Nyilván a legolcsóbb a hálózati adapter beüzemelése lenne, de mégis inkább akkuban gondolkodok.
Az NiMh olcsóbb, viszont a Li-Ion kapacitása nagyobb, és más szempontból is kedvezőbb lenne. A feszültsége viszont mindegyiknek csak 8,4V fullra töltve, terheletlenül, pedig NiMh esetén 7 cellával 9,8V jönne ki, az kedvezőbb lenne, így viszont félek, hogy a műszer már teletöltött akkuval is sírna a cseréért.
Van valakinek tapasztalata ezügyben?
-
-
tornas
őstag
Kezdőknek ajánlanám:
-
mezis
félisten
válasz
kjani18
#39327
üzenetére

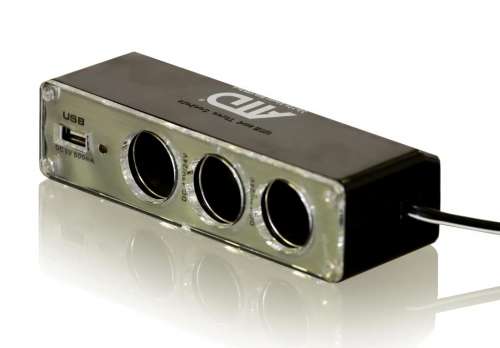

"A termékünk az USA-ban készült"
Nem lesz ebből hadüzenet ?
Néztem a honlap alján a megrendelőt. Úgy tűnik, csak egyetlen darabot lehetne rendelni. (Nincs lehetőség darabszámot megadni. Úgy látszik egy címre nem hajlandók csak egyet küldeni az óriási kereslet miatt.
Besegítenétek a megrendelésben ?) Nekem a Citroen C3-ban 2 szivar gyújtó csatlakozó is van. Ha még vennék egy ilyet:
Akkor egyszerre 4 db-ot is működtethetnék.
Csak attól félek, hogy ennyivel már a motor visszafelé fogja termelni az üzemanyagot és a tankom túl fog csordulni.
Kellene egy kapcsolás, ami ilyenkor riasztana !
-
tornas
őstag
Láttam a Conrad-ban ezt az autós kompit:[link]
Van rajta egy kapcsoló is (bár az egyik értékelésben azt írják, hogy nincs rajta és a weboldal sem közli) ami lényegében egy egyszerű zsinórközi kapcsoló, ami az egyik eret szakítja meg. Egy baj van ezzel a kacsolóval, mégpedig az, hogy csak 2 A-os.
Azt is írja, hogy: a szivargyújtó csatlakozóban biztosíték és LED. Na, egyik sincs benne...
Vajon mit mutathatnak a statisztikák? Vajon hány százalékban lehetnek felelősek a bóvli elektronikai cuccok a lakástüzekért és az áramütésekért csak itt Mo.-gon?
-
Kernel
nagyúr
válasz
Lompos48
#39331
üzenetére
Sejtettem, hogy csak szánalmas lehet a belseje is. Egyébként párhuzamos kondenzátor az autórádióban, vagy erősítőben is szokott lenni, vagy a központi vezérlőegységben is. Eszerint ezek beépítése ugyanúgy alkalmas az energiamegmaradás törvényének felrúgására. Csak a benzin nem tud róla.
Én azt a lámpát szeretném egyszer végleg kiiktatni, ami folyton jelzi, hogy tankolni kell. Túl gyakori tankolást generál, nagyon elegem van már belőle.
-
darvinya
titán
Tudna valaki ötletet adni mi lehet a gond?
Előzmény:
Mikroban lévő olv.biztosíték kiolvad.
Berakot bizti is kiolvadt, egymásután 2db is.
A harmadikkal üzemelt, de készenlétben próbák után pár órával magától kiolvadt.Sehol nincs se égésnyom a panelokon kábeleken, stb.
Tiszta X akta az egész.
-
#39329
kjani18
őstag
gyenesmartin
#39328
kjani18
őstag
válasz
gyenesmartin
#39328
üzenetére
A bizti ok nélkül nem ég ki... Lesz ott még más is
-
#39327
kjani18
őstag
gyenesmartin
#39324
kjani18
őstag
válasz
gyenesmartin
#39324
üzenetére
"Ha nem megy erőltesd, ha eltörik, úgy is ki kellett volna cserélni..."
MÁS
Szerintetek mi lehet benne???
-
#39326
Kernel
nagyúr
gyenesmartin
#39324
Kernel
nagyúr
válasz
gyenesmartin
#39324
üzenetére
Múltkor írta valaki a fagyasztós megoldást, mélyhűtőbe tenni, utána jobban törik, reped. Nem próbáltam még.
-
#39325
Lompos48
nagyúr
gyenesmartin
#39324
Lompos48
nagyúr
válasz
gyenesmartin
#39324
üzenetére
Még a címke közepén is lehet rejtve csavar, ami esetleg kitapogatható.
-
#39323
Lompos48
nagyúr
gyenesmartin
#39322
Lompos48
nagyúr
válasz
gyenesmartin
#39322
üzenetére
Érdemes megpróbálni a csavarok "kiásását", másképp szakadni/törni fog.
-
#39321
Lompos48
nagyúr
gyenesmartin
#39319
Lompos48
nagyúr
válasz
gyenesmartin
#39319
üzenetére
Elsősorban ez egy hálózati adapter és nem egy transzformátor.
Másodsorban, ha ebből az állapotból nem tudod szétpattintással folytatni - tehán nem karmokkal van összefogva -, akkor csak a további szétvágás a megoldás. Azt ellenben ajánlatos finoman csinálni, hogy utólag esetleg, ha ragasztva is vissza lehessen dobozolni. -
#39317
Lompos48
nagyúr
gyenesmartin
#39316
Lompos48
nagyúr
válasz
gyenesmartin
#39316
üzenetére
Esetleg egy fotót róla?
-
#39316
gyenesmartin
őstag
gyenesmartin
őstag
Van egy Canon K30081 trafóm. Ami tönkrement, de nem tudom, hogy kéne szétszednem. Csavar nincs benne. Oldalát egy kicsit szét tudtam feszíteni, de ennyi.
-
ezanickem
tag
Találtam egy forrasztást ami alig észrevehető de megcsináltam végül. Annyit értem el, hogy az alsó led szépen megy de a felső ami hibás volt most egyáltalán nem. Próbáljam meg az egészet újraforrasztani? Így elsőre nem látok semmi hibát és minden kapcsolódási pont okés.
-
Kernel
nagyúr
válasz
atesss
#39290
üzenetére
Elhiszem, hogy sürgős, de azért hozzátenném, én nem iktatnék be fesz. stabilizátort, pláne ilyet, amin energia vész el. Inkább csak szimplán egy jó hatásfokú PWM áramgenerátort.
Pl. a BP1360 30 V-ig is használható.
Vagy ami eBayen szokott lenni, itt a panelon egy Graetz-híd is található, de azt ki lehet hagyni, valamint az áramot egy ellenállás cseréjével beállítani.
Linket közben javítottam.
-
Kernel
nagyúr

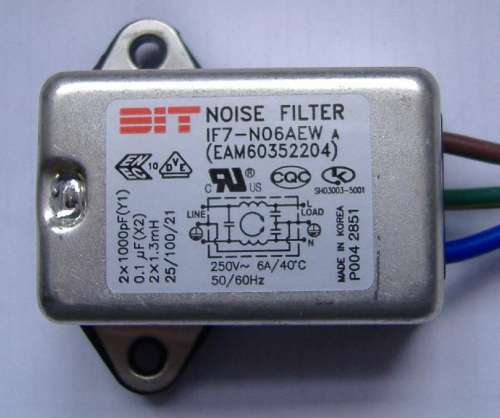

100 W alatti TV-tápokban látni 2x27 vagy 2x39 mH értékeket, vagy van itt például egy csatlakozóba épített:
Ez egy 100 W LCD táphoz tartozik, ahol a tápegységen még további szűrőkörök vannak. Miután itt kettős szerepről beszélünk (védelem hálózatból befelé és kifelé), a képen látható fő szerepe elvileg a befelé irányban történő zajvédelem, amit valószínűleg a fémes árnyékolás is elősegít.
A tápegységbe épített szűrők pedig főleg a táp saját zaját szűrik, kifelé irányban.
Egyébként ezek bifilárisan tekert toroid magos tekercsek.
-
-
ezanickem
tag

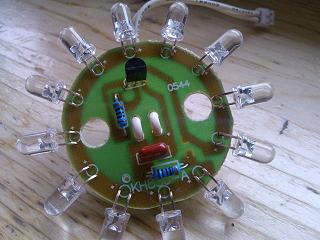

Sziasztok!Volna egy sor problémám amiből egyet megosztanék veletek. Kültéri lámpáink kissé haldoklanak, mindegyiknek más-más a baja. Van egy viszont aminek gyengébb a fényereje a többinél. Annyit sikerült kiderítenem hogy a felső része rossz mert bármelyik lámpába berakom ott az alsó sornyi ledek is elhalványulnak. A kérdésem a következő, hogy mi lehet a gond? Mellékeltem egy képet amivel előrébb leszünk szerintem. Köszönöm előre is a segítséget.
-
Kernel
nagyúr
Hasonló teljesítményű és konstrukciójú roncskészülékből (TV, PC-táp, nyomtató vagy akármi) érdemes kitermelni. Az előbbi képen látható, csatlakozóba épített szűrő inkább csak kiegészítő szokott lenni a gyári készülékekben.
Például 100 W feletti, aktív PFC-s, LCD TV tápok esetében utána a panelon következik még két toroid, plusz a velejáró kondenzátorok.
80-100 W alatt, ahol PFC nem nagyon szokás (főleg a képcsöves TV-knél egyáltalán, vagy ritka esetben passzív PFC előfordulhat), található összesen egy vagy két toroid kör, ahol az alkatrészek mérete a teljesítménnyel egyre csökken.
Egyszerű trafós tápegységhez viszont talán elég lehet a képen látható cucc is, mert ott az impulzusok kevésbé játszanak, mivel a szekunder oldalon elhelyezett pufferek impulzusait némileg csillapítja a trafó saját impedanciája, persze itt sem mindegy a teljesítmény nagysága.
-
(Lehet azért, mert én tettem ki?)
.
Besegítenétek a megrendelésben ?) Nekem a Citroen C3-ban 2 szivar gyújtó csatlakozó is van. Ha még vennék egy ilyet:
Sziasztok!
Új hozzászólás Aktív témák
ekkold- Milyen POS terminál szolgáltatót válasszon egy mikro- vagy kisvállalkozás?
- Kazy Computers - Fehérvár - Megbízható?
- Torrent meghívó kunyeráló
- NVIDIA GeForce RTX 3080 / 3090 / Ti (GA102)
- Everest / AIDA64 topik
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Filmvilág
- Nvidia GPU-k jövője - amit tudni vélünk
- Túra és kirándulás topic
- Gyúrósok ide!
- További aktív témák...
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- BESZÁMÍTÁS! Gigabyte B760M i5 14600KF 64GB DDR4 512GB SSD RTX 3080 10GB Corsair 4000D Airflow 1000W
- Samsung Galaxy A15, 128GB, Kártyafüggetlen, 1 Év Garanciával
- Csere-Beszámítás! RTX Számítógép PC Játékra! I3 10100F / RTX 2060 12GB / 32GB DDR4 / 500GB SSD
- Apple Macbook Pro 13 2020 - M1 - 8GB/256GB SSD - Touch Bar - 102 Ciklus - 99% Akku - Ezüst - MAGYAR
- 126 - Lenovo Legion Pro 7 (16IRX8H) - Intel Core i9-13900HX, RTX 4080 (ELKELT)
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
